Caractéristiques	Détails
Type de machine	Machine à laver
Capacité de lavage	5 kg
Vitesse d'essorage	1000 tr/min
Classe énergétique	A+
Programmes de lavage	6 programmes différents
Dimensions (HxLxP)	85 x 60 x 55 cm
Poids	70 kg
Consommation d'eau	45 L par cycle
Niveau sonore	60 dB en lavage, 78 dB en essorage
Système de sécurité	Protection contre les débordements
Entretien	Filtres à nettoyer régulièrement
Garantie	2 ans

FOIRE AUX QUESTIONS - EV 1056 LADEN

Ma machine à laver LADEN EV 1056 ne s'allume pas, que faire ?

Vérifiez que la machine est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi ma machine à laver LADEN EV 1056 ne remplit pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué.

Le cycle de lavage de ma LADEN EV 1056 se bloque, que faire ?

Assurez-vous que la porte est bien fermée. Si le problème persiste, essayez de redémarrer la machine et vérifiez les codes d'erreur affichés.

Comment nettoyer le filtre de ma machine à laver LADEN EV 1056 ?

Débranchez la machine, localisez le filtre à l'avant de l'appareil, ouvrez-le et nettoyez-le sous l'eau courante. Assurez-vous de remplacer le filtre correctement avant de rallumer la machine.

Ma machine à laver LADEN EV 1056 fait un bruit étrange pendant le lavage, que faire ?

Vérifiez que la machine est de niveau et que les pieds sont correctement ajustés. Assurez-vous qu'aucun objet n'est coincé dans le tambour.

Comment régler la température de lavage sur ma LADEN EV 1056 ?

Utilisez le sélecteur de programme sur le panneau de contrôle pour choisir la température souhaitée pour votre cycle de lavage.

Puis-je laver des vêtements délicats dans ma machine à laver LADEN EV 1056 ?

Oui, utilisez le programme délicat pour laver les tissus sensibles afin d'éviter tout dommage.

Comment résoudre un problème de fuite d'eau avec ma LADEN EV 1056 ?

Vérifiez les tuyaux d'arrivée et de vidange pour détecter d'éventuelles fuites. Assurez-vous que les connexions sont bien serrées.

Quel type de détergent dois-je utiliser avec ma machine à laver LADEN EV 1056 ?

Utilisez un détergent adapté aux machines à laver, de préférence liquide, et respectez les recommandations de dosage indiquées sur l'emballage.

Ma machine à laver LADEN EV 1056 affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les instructions pour résoudre le problème.

MODE D'EMPLOI EV 1056 LADEN

Ce lave-linge est exclusivement destiné au lavage de quantités de linge habituelles pour un menage.
- Respectez les instructions fournies dans la presente notice d'utilisation et le tableau des programmes lorsque vous utilise cet apparéil.

AVANT D'UTILISER LE LAVE-LINGE

1. Retrait de l'emballage et verification
   a. Coupez et retirez la housse plastique.
   b Retirez la protection du dessus et lescoins de protection.
   c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrriere. Contrôlez que la piece en plastique noir de la protection de la base si celci est presente) reste dans l'emballage et non pas dans le fond de la machine.

Ceci est important, car cette pièce plastique pourrait endommager la machine pendant son fonctionnement.

d. Ouvrez le couvercle en appuyant légerement vers le bas lorsque vous soulevez la poignée. Retirez la cale en polystyrene (selon les modèles).
e. Retirez le film de protection bleu du bandeau (selon les modèles).
- Àprouv avoir déballé le lave-linge, vérifie qu'il n'apas étè endommagé pendant le transport. En cas de doute, n'utilise pas la machine. Contactez le Service Àpré-svente ou votre revendeur local.
- Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel.
Si la machine a ete exposae au froid avant d'etre livree, maintenez-la a temperature ambiente pendant quelques heures avant de la metre en marche.

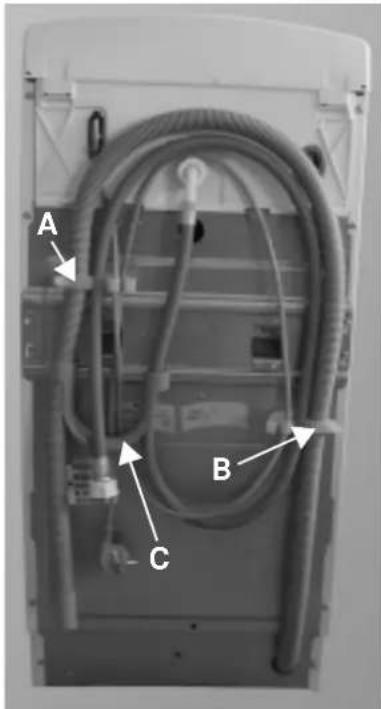

1. Retirez le bridage de transport
2. L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'évier tout endommagement évientuel de l'appareil en cours de transport. Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine (voir le chapitre "Installation"/"Retireze le bridage de transport").
3. Installation du lave-linge
4. Placez l'appareil sur un sol plat et stable.
5. Reglez les pieds afin que la machine soit stable et de niveau (voir le chapitre (voir "Installation"/"Reglage des pieds").
   Si la machine est installee sur un plancher en bois ou sur ce qu'on appelle un "plancher flottant" (certains parquets ou revetements en tole, par exemple), installez 1'appareil sur un panneau en contre-plaque de 60× 40cm , ayant une epaiseur de 3 cm minimum, prealablement fixe au sol.
   Assurez-vous que les bouches de ventilation à la base de votre lave-linge ( selon le modele) ne sont pas obstruées par de la moquette ou tout autre matériel.
6. Arrivée d'eau
   Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions des Compagnies locales de distribution d'eau (voir le chapitre "Installation"/"Branchez le tuyau d'arrivee d'eau").
7. Arrivée d'eau : Eau froide uniquement
   Robinet d'eau: raccord à vis pour tuyaux 3/4

8. Pression : 100 - 1 000 kPa (1-10 bar).

9. Conservez la presente notice et le tableau des programmes; en cas de cession du lave-linge à une autre personne, pensez également à lui donner la presente notice et le tableau des programmes.

Utilissez impératifement des tuyaux neufs pour raccorder chez la vete-linge à l'arrivée d'eau. N'utilissez enaucun cas de tuyaux usages; mettez ceux-ci au rebut.
5. Tuyau de vidange de I'eau
- Connectez le tuyau de vidange au siphon ou accrochez le au rebord d'un évier avec la crosse de vidange (voir le chapitre "Installation"/"Raccordement du tuyau de vidange").
- Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évén pour empêcher le remplissage et la vidange d'eau simultanées (effet de siphon).

1. Raccordement electrique

2. Les raccordements électriques doivent être réalisés par un technician qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.

3. Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
4. L'appareil doit être branché au réseau uniquement au moyen d'une prise de terre. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions.
   N'tilisiznirallongne,ni adaptateur multiple.
5. Debranche le lave-linge avant de proceder à son entretien
6. L'accès à la prise sector ou la déconnexion du secteur grâce à un interrupteur bipolaire doit être possible à tout moment après l'installation.
   Nutilisez en aucun cas la machine si elle a etedendomagage pendant le transport. Informez-en le Service Aprees-vente.
   Le cable d'alimentation ne doit etre remplace que par le Service Apre's-vente.
   L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementsations en vigueur. En particulier, les apparèels installés dans des locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'apparèil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions figurant dans le present mode d'emploi.
   Le lave-fing ne doit être utilisé qu'aux fins domestiques prévues.

Dimensions :

Largeur:400mm

Hauteur:900mm

Profondeur:600mm

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1.Mesures de sécurité

Le lave-linge doit être installé dans une piece, jamais à l'extérieur.
- Ne rangez pas de produits inflammables à proximité du lave-linge.
- Ne placez pas d'appareils electriques sur le couvercle de votre lave-linge.
Pour évditer qu'ils ne jouent avec l'appareil, les jeunes enfants ne doivent pas être laissés sans surveillance à proximité du lave-linge.
Le lave-linge n'est pas destiné à être utilisé par des personnes (ou des enfants) dont les capacités physiques, sensoryielles ou mentalles sont réduites ou dont le manque d'expérience et de reconnaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en absence d'instruction d'une personne responsable qui puisse leur assurer l'utilisation de l'apparéil sans danger.
N'ouvrez pas le couvercle brusquement.
- Si nécessaire, le cable d'alimentation doit être remplace par un cable d'alimentation d'origine, disponible auprès du ServiceAprés-vente. Le cable d'alimentation ne doit etre remplace que par un technicien qualifié.

2.Emballage

• Les matérielles d'emballage sont recyclables à 100% et portent le symbole de recyclage pour la mise au rebut, suivez les règlementations locales en vigueur.

3.Mise au rebuilt des emballages et des ancients apparéils

Cet apparéil porte le symbole du recyclage, conformément à la Directive Européenne 2002/96/CE relative aux Déchets des Equipements Électriques et Électroniques (WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuablez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole present sur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut en aucun cas etre traitede comme une ordure menagere. Il doit par consequence et remis a un centre de collecte des chets charge du recyclage des equipments electriques et Electroniques. Pour la mise au rebut, il convient de respecter les reglementations locales en vigeur. Pour obtenir de plus amplies details au sujeit du traitement, de la recupération et du recyclage de cet appeareil, veuillez vous adresser au bureau competent de cette commune, à VOte derchetterie locale ou directement avoitre revendeur.

Le lave-linge est fabrique à partir de matérielles recyclables. Pour la mise au rebut, il convient de respecter les reglementations locales en vigueur.

• Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'apparéil ne puisse plus être raccordé au réseau électricque.
  Nettoyez toute trace de détergent dans le bac à produits si vous avez l'intention demettre la machine au rebut.

4.Ecoenergie

• Vous economiserez de l'énergie, de l'eau, du détergent et du temps en utilisant la charge maximale recommandée.
• Ne dépassez pas les doses prescrites sur les paquets de détergent.
  La boule Eco est un systeme spécial instalé sur l'évacuation: il empêche touteuite du détergent contenu dans le tambour et préserve ainsi l'environnement.
• N'utilisez la fonction de prélavage que pour du linge très sale! Economisez du détergent, du temps, de l'eau et de l'énergie en ne的选择ant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un détachéur ou en les frontant avec du savon et en les faisant tremper, pour éviter d'utiliser un programme à haute température.
• Economise de l'énergie en utilisant un programme de lavage à 60^ au lieu d'un programme à 95^ , ou à 40^ au lieu de 60^ .
• Economisez de l'énergie et du temps enChoosing un essorage à vitesse élégée pour résorber l'humidité du linge avant d'utiliser un programme de séchage (pour les machines dont la vitesse d'essorage est régliable).

5.Recommendations generales

• Ne laïssée jamais l'appareil inutillement branché.
  Fermez le robinet.
• Avant de procéder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.

6.Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communautaires: 2006/95/EC relative à laasse tension 2004/108/EC relative à la compatibilité electromagnétique

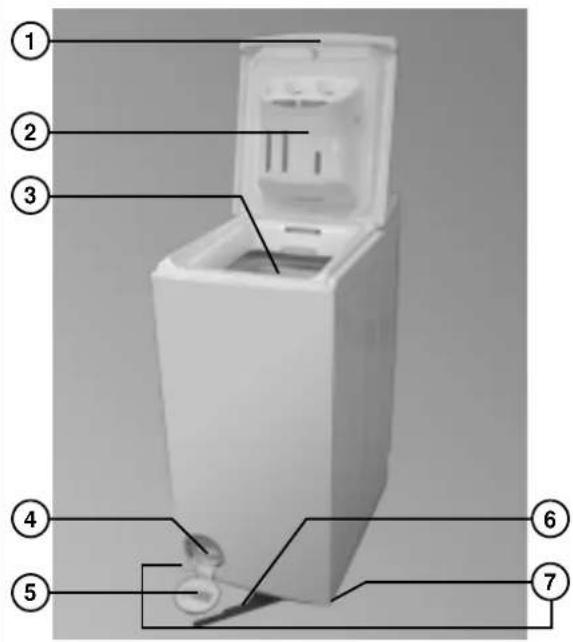

DESCRIPTION DU LAVE-LINGE

1. Couvercle

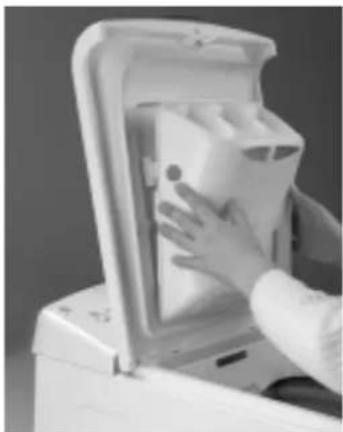

2. Bac à produits
3. Tambour
4. Accès de la pompe situé derrière le filtre
5. Étiquette Service ÀpRES-vente (derrière le couvercle du contrôle)
6. Levier de mobilité (selon les modèles)

Pour déplacer le lave-linge : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.
7. Pieds régables

AVANT D'EFFECTUER LE PREMIER CYCLE DE LAVAGE

Afin d'évacuer l'eau qui a stagné dans la machine suite aux tests effectuels par le fabricant, nous vous recommendons de lancer un cycle de lavage court sans charger le tambour.

1. Ouvrez le robinet.
2. Fermez les portillons du tambour.
3. Versez une petite quantité de détergent (environ 30 ml) dans le compartment de lavage principal du bac à produits.
4. Fermez le couvercle.
5. Choisissez un cycle court et lancez-le (voir le "Tableau des programmes").

PREPARATION DU CYCLE DE LAVAGE

Tri du linge

1. Triez le linge suivant

Le type de tissu / le symbole de l'étiquette d'entretien

Coton, tissus mixtes, synthétiques, laine, linge delicat.

Les couleurs

Séparez le linge de couleur du linge blanc.

Lavezéparémentle linge de couleur neuf.

La dimension

Remplisseze le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du liège dans le tambour.

La catégorie du linge

Lavezeparémentle linge délicat:Selectionnez le programme approprié pour la laine lavable en machineles ridesaux et autres textiles délicats.

Retirez tous les crochets des rideaux ou placez les rideaux avec leurs crochets dans un sac à linge. Utilisez le programme spécial pour linge delicat. Lavez les bas en nylon, les ceintures et autres petites pieces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière.

2.Videz les poches

Les pièces de monnaie, épinges de sûreté, etc. risquent d'endommager le linge, le tambour et la cuve.

3. Fermetures

Fermez les fermetures à glissière, les boutons et les agrafes; attachez les ceintures et les rubans.

Traitement des taches

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
  Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajoutez un détant dans le compartmentement principal du bac à produits.
  Au besoin, pretraitez les taches tenaces au moyen d'un détachant.

Teinture et décoloration

Utilisez exclusivement des teintures et des produits de blanchiment recommendés pour les lave-linge.
Respectez les instructions du fabricant.
- Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur au contact des produits de teinture ou de blanchiment.

Chargement du linge

1. Ouvrez le couvercle de la machine en le tirant vers le haut.
2. Ouvrez le tambour en appuyant sur le dispositif de déblocage du portillon (photos "1a" ou "1b" - selon le modele ; les modeles illustrés par la photo "1a" sont dotés d'un dispositif de déblocage du portillon de type fixe, qui ne s'enforce pas sous l'effect de la pression exercée.
3. Introduise les pieces de linge une par une dans le tambour.
   Ne dépasse pas la charge maximale des programmes indiquée dans le tableau des programmes séparé.

Remarques :

• Le fait de surcharger la machine donnera un résultat moins satisfaisant et froissera les vêtements.
• Veillez également à ce que le linge ne dépasse pas du tambour; si tel est le cas, enforcez bien le linge à l'intérieur du tambour, de façon à laisser un espace suffisant pour referrer correctement les portillons du tambour.

• Ne vous servez pas des portillons pour enforcer le linge dans le tambour.

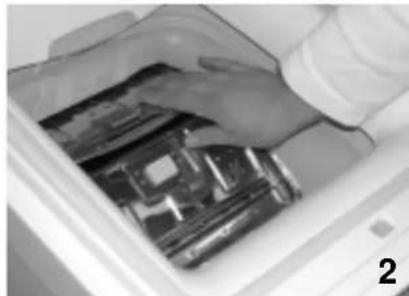

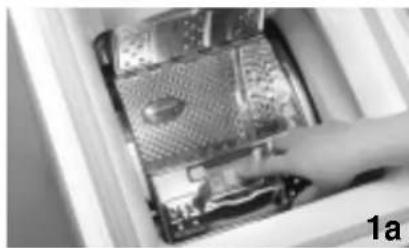

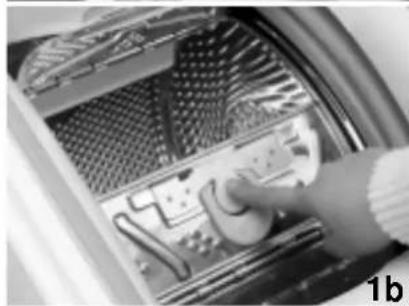

• Pour fermer le tambour, ramenez les deux portillons vers le centre (photo "2").

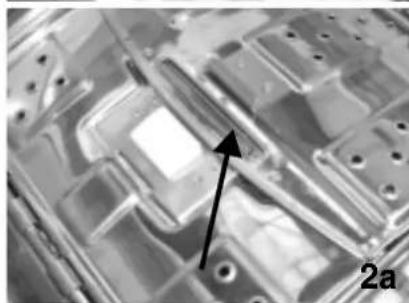

ATTENTION : assurez-vous que les portillons du tambour sont verrouillés correctement - en fonction du modele :

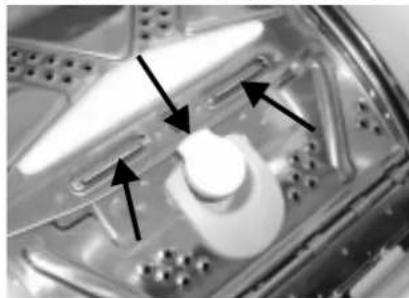

• Le crochet en métal doit être complètement accroché derrière le portillon arrêté - voir photo "2a", ou
  Tous les crochets en metal doivent etre accroches correctement a l'intérieur du portillon arriere, et le bouton doit chevaucher le bord du portillon arriere -voir photo "2b".
  Assurez-vous que des pieces de linge ne restent pas coincées entre les portillons, ou entre les portillons et le tambour.

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon détergent et desbons produits additifs

Le type de détergent dépend :

du type de tissu (coton, synthetiques, linge delicat, laire). Remarques : pour la laine et les vêtements en microflibres ( comme les vêtements de sport et les maillots de bain), utilisez uniquement un détergent spécifique prévu à cet effet.
de la couleur;
- de la température de lavage;
du type et du degré de salissure.

Remarques :

• N'utilise pas de détergents liquides si vous avez activé la fonction "Départ différe" (si celle-ci est disponible sur votre lave-linge).
  Si you selectionnez l'option "Prelavage" ou un programme avec "Prelavage" (si disponible sur toute lave-linge), ne verse pas de détergent liquide dans le compartment Lavage principal.
• Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, secouez le linge, Brossez-le ou utilisez un détergent liquide.
• Conservé le détergent et les produits additiifs dans un endroit sec, hors de portée des enfants.
• N'utilise que du détergent et des produits additifs prévus pour être utilisés dans des lave-linge automatiques.
• Si vous utilisez des produits anticalcaires, des teintures ou des agents de décoloration, assurez-vous qu'ils convenient pour les lave-linge.
• Certains produits anticalcaires contiennent des composants susceptibles d'attaquer certaines pièces de votre lave-linge.
  N'utilisez pas de solvants dans l'appareil (como de l'essence de terebenthine).
• Ne lavez en aucun cas des tissus traités avec du solvant ou des liquides inflammbables dans le lave-linge.

Dosage

Respectez les doses recommanederes specifiees sur les paquets de detergent. Les doses dependent :

du type et du degrde salissure;
de la quantite de linge;

• charge complete : selon les recommandations du fabricant ;
• demi-charge : 3/4 des doses prescrites pour une charge complete ;

• charge minimale (environ 1 kg): la moitié des doses prescrites ;

• de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau): l'eau douce nécessite moins de détergent que l'eau dure.

Remarques :

• Tout surdosage provoquera une formation excessive de mousse et diminuera l'efficacite du lavage. Si le lave-linge detecte la presence d'une quantite trop importante de mousse, il bloquera l'essorage.
• Un dosage insuffisant peut provoquer : du linge gris, des depots sur le tambour, la cuve et la résistance.
• En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac à produits jusqu'àu repère de niveau "MAX".
  Pour que les détergents en poudre ou les détergents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détermagent et mettez-la dans le tambour.

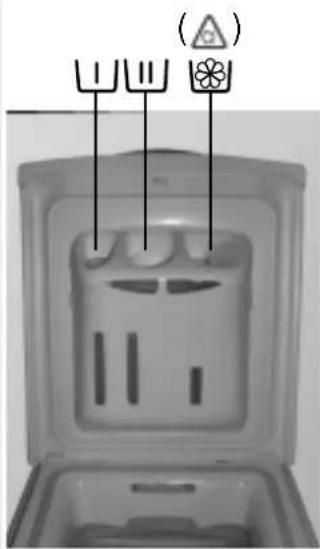

Utilisation du détermgent et des produits additifs

Versez le détergent :

Lessive pour prélavage et lavage principal
Lessive pour lavage principal sans prélavage
Assouplissants (ne pas dépasser le repère ("MAX").
Detachants
- Adoucisseurs d'eau (durete de l'eau 4)
Amidon (dissout dans l'eau; maximum 100 ml)

Veiliez à ne pas dépasser le repère "MAX".

Pour les programmes sans prélavage et des températures de froid à 40^ , il est recommandé d'utiliser des déterments liquides pour éviter les traces blanches sur le linge.

Si vous utilisez de I'eau de Javel

• Lavez votre linge avec le programme désiré (Coton, Synthétique), en ajoutant la quantité d'eau de Javel appropriée dans le compartment de l'ASSOULISSANT (réfermez soigneusement le bac à produits).
• Dès le programme de lavage terminé, démarrez un cycle de "Rincage et Essorage" pour éliminer l'odeur résiduelle d'eau de Javel; si vous poulez, vous pouvez ajouter de l'adoucissant.
• Ne versez jamais l'eau de Javel et l'assouplissant simultanément dans le compartment.

Si vous utilisez de l'amidon

Si vous souhaitez utiliser de l'amidon, procédez comme suit :

• Lavez votre linge en utilisant le programme de lavage désiré.
• Préparez le mélange d'amidon et d'eau conformément aux instructions du fabricant.
• Versez la solution d'amidon (maximum 100 ml) dans le compartment Assouplissant du bac à produits.
• Fermez le couvercle et démarrez le programme "Rincage et Essorage".

NETTOYAGE DU FILTR/ VIDANGE DE L'EAU RÉSIDUELL

L'appareil est équipé d'une pompé auto-nettoyante. Le filtre retient des objets comme des boutons, des pieces de monnaie, des épingles de sureté, etc. laissés dans le linge.

Contrôlez et nettoyez régulièrement le filtré, au moins deux à trois fois par an.

En particulier:

• Si la machine ne vidange pas correctement ou n'essore pas.
  Si levoyant "Nettoyer filtrer" est allumé. REMARQUE IMPORTANTE: avant de vider le filtr, attendez que le tuyau d'eau soit froid.

L'eau résiduelle doit être vidangée avant de transporter la machine.

1. Debranchez l'appareil.
2. Ouvrez le filtré avec une piece de monnaie.
3. Placez un recipient sous le filtré.

4. Faites tourner lentement le filtré dans le sens inverse des aiguilles d'une montre jusqu'à ce que la poignée soit verticale; ne l'extrayez pas encore.

5. Attendez qu'il n'y ait plus d'eau qui s'ecoule.

6. Vous pouvez alors dévisser complètement le filtré et l'extraire.
7. Nettoyez le filtre et la crépine.
8. Vérifiez que la turbine de la pompe (située dans le compartment dérivée le filtré) tourne librement.
9. Reinsérez le filtré et revissez-le à fond en le tournant dans le sens des aiguilles d'une montre jusqu'à la butée. (la poignée doit être à l'horizontal).
10. Versez environ un litre d'eau dans le lave-linge à travers le tambour et vérifie que le filtrne ne fait pas.
11. Fermez le couvercle du filtré.
12. Rebranche l'appareil.

NETTOYAGE ET ENTRETIEN

Bac à produits

Nettoyez régulierement le tiroir et le bac à produits, au moins trois à quatre fois par an, pour éviter la formation de dépôts de dédTergent :

1. Appuyez sur les boutons de chaque cote du bac a produits.
2. Tirez le bac a produits vers vous et retirez-le.

Il se peut qu'une petite quantite d'eau soit presente dans le bac a produits. Il est recommande de transporter le bac a produits en position verticale.
3. Lavez le bac a produits à l'eau courante.

Vous pouvez également retarder les bouchons du siphon dans le bac à produits pour les nettoyer.

1. Replacez les bouchons du siphon dans le bac a produits (le cas échéant).
   Vérifiez qu'ils sont bien en place.
2. Replacez le bac à produits en plaçant les ergots inférieurs dans les orifices du couvercle et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent.

Remarque: assurez-vous que le bac a produits est

parfaitement réinstallé.

Filtre du tuyau d'arrivee d'eau

Contrôlez et nettoyez régulierement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Devissez le tuyau flexible du robinet.
4. Nettoyez soigneusement le filtre situé à l'extrémité du tuyau, sans le

demonter, par exemple à l'aide d'une brosse à dents.

Remarque : n'immergez pas le tuyau dans l'eau.

1. Revissez le tuyau flexible au robinet à la main. N'utilise pas de pincees sous peine d'écraser le joint.
2. Ouvrez le robinet et vérifie l'étanchéité des raccordements.
3. Réintroduisez la fiche dans la prise de courant.

Tuyau d'arrivee d'eau

Contrôlez régulierément l'etat du tuyau d'arrivée d'eau (absence de zones fragilisées et de fissures), et remplacez-le au besoin par un tuyau neuf de même type.

Le tuyau d'arrivée d'eau illustré sur la photo “A” est doté d'une soupape de sécurité qui empêche toute entree d'eau incontrolée dans l'appareil ; si le verre-regard de la soupape de sécurité est rouge, cela signifie que celle-ci a ete activee et que le tuyau doit etre remplace. Vous pouvez vous procurer un tuyau neuf apres du Service Apre's-vente ou de voterevendeur specialise.

Si vous tuyau d'arrivee d'eau est doted'un revetement transparent (fig. "B"), controlez periodiquement la couleur de celui-ci. Si la couleur du revetement passae au rouge vif,'elle peut indiquer une fuite du tuyau et necessiter son remplacement.Adressez-vous a notre equipe du

ServiceAprés-ventoouaun revendeur spécialise pour faire remplacer letuyau.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon humide.
• Si nécessaire, utilisez un dénergent neutre (n'employez pas de poudre à récurer).

Intérieur de l'appareil

• Àpres chaque lavage, laissez le hublot entrouvert pour permettre au tambour de secher.
• Si vous ne lavez jamais ou rarement du linge à 95^ , nous vous conseillons de lancer de temps à autre un cycle à 95^ sans charger le tambour, en ajustant un peu de détergent; ceci permettra de conserver l'intérieur de l'appareil en parfait état de propre.

Joint du couvercle

Vérifiez régulierement l'etat du joint et nettoyez-le de temps à autre à l'aide d'un chiffon humide.

Tuyau d'arrivee d'eau

• Vérifiez régulierement que le tuyau d'arrivée d'eau ne presente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

Filtre

• Contrôlez et nettoyez régulièrement le filtr, au moins deux à trois fois par an (voir le chapitre "Nettoyage du filtr/ Vidange de l'eau résiduelle").

N'utilisiez pas de produits inflammables pour le nettoyage du lave-linge.

Récupération d'un objet tombe entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le recupérer grâce à l'une des aubes du tambour amovible :

1. Debranchez l'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.
4. À l'aide d'un tournevis, appuyez sur l'extremité en plastique tout en faisant glisser l'aube du tambour de la gauche vers la droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez recuperer l'objet à travers l'orifice du tambour.
7. Remettez l'aube en place en procédant par l'intérieur du tambour. Placez l'extrémité en plastique au-dessus du trou sur le côté droit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Réintroduisez la fiche dans la prise de courant.

DIAGNOSTIC RAPIDE

Votre lave-linge est equiped de systèmes de securite automatiques qui detectant precocement les anomalies et vous permectent de reagir en consequence. Ces pannes sont generalement peu importantes et peuvent etre résolues en quelsques minutes.

Problème Causes, Remèdes, Conseils
L'appareil ne démarre pas,aucunvoyantne s'allume	La fiche n'estpas inséréecorrectement dans la prise.La prise ou le fusible ne fonctionne pas correctement (utilisez une lampe portativeou tout apparéilsemblable pour les tester).
L'appareil ne démarre pas bien que la touche "Départ/Pause" aït éte presseée	Le couvercle n'estpas fermécorrectement.La fonction"Verrouillage des touches" a été activée (si celle-ci est disponible survoiture modèle). Pour débloquer les touches, appuyez simultanément sur les touchestempérature et essorage et maintençées pendant au moins 3 secondes. Le symbole de la cléf s'éfface à l'afficheur et le programme peut être démarré.
L'appareil s'arrête en cours deprogramme et le voyant"Départ/Pause" clignote	L'option"ArrêtCuvePleine" est activée (si disponible sur votre modèle) et(Antifroissage)sallume dans l'indicateur de déroulement du programme - pourterminer l'options"ArrêtCuvePleine", appuyez sur la touche"Départ/Pause"ou的选择neyez et démarrez le programme "Vidange".Le programme a été modifié - selectionneyz à nouveau le programme souhaité etappuyez sur la touche "Départ/Pause".Le programme a été interrompu et le couvercle a été évientuèlement ouvert -fermez le couvercle et redémarrez le programme en appuyant sur la touche"Départ/Pause".Le système de sécurité de l' apparéil a été activé (voir le chapitre "Description desvoyants rouges").Le robinet d'arrivée d'eau n'est pas ouvert et le tuyau d'arrivée d'eau est entortillé(le voyant"Robinet fermé"s/allume).
Des résidus de détergent et dedoutuésadditifs sont prêsentsdans le bac à produits	Le bac à produits n'est pas installécorrectement ou est bloqué (voir le chapitre"Nettoyage et entretien").Le filtre du tuyau d'acciviée d'eau est bouché (voir le chapitre "Nettoyage et entretien").
L'appareil rougependantl'essorage	Le lave-linge n'est pas de niveau ; les pieds ne sont pas régliés correctement (voir le chapitre "Installation").Le bridage de transport n'a pas été retire ; il faut obligatoirement restorer lebridage de transport avant d'utiliser la machine.
Le linge n'est pas assez essoré	L'appareil est équipé d'un système de détention et de correction de balourd. Si vouslavez des pieces de grandes dimensions (sorties de bain, par exemple), il peut quele système de correction de balourd réduise automatiquement la vitesse d'essoragou l'interrompe s'il détecte un balourd trop important au début de l'essorage, et ceafin de préserver la machine.Des articles lourds empêchent la machine d'effectuer l'essorage ; ajoutez desarticles de petite dimension et repézez le cycle d'essorage.La formation excessive de mousse empêche la machine d'essorer ; sélectionnez etdémarrez le programme "Rinçage & Essorage". Évitez de surdoser la quantité dedétergent (voir le chapitre "Détergents et produits additives").La touche "Essorage variable" (si disponible sur votre modèle) a été régliée sur unevitesse d'essorage réduite ou l'option "Pas d'essorage" (si disponible sur votremachine) a été activée.
La durée du programme estun peu plus longue/courteque la durée affichée audépart (uniquement pour lesappareils équipés d'unaffichage du temps résiduel)	Ceci s'explainqu par la faculté de la machine à s'adapter à des facteurs pouvantinfluencer la durée du cycle de lavage, tels que : la formation excessive de mousse,une situation de balourd engendrée par des articles de grande taille, un temps dechauffage prolongé résultat d'une température de l'eau d'alimentation basse.En raison de tous ces facteurs, le temps résiduel du cycle de lavage peut être recalculé etmis à jour, si cela s'avéré nécessaire. Sur certains affichages (selon le modele), uneanimation est visuaisée pendant la période de mise à jour du programme.

Description des voyants rouges

Levoyant rouge est allumé	Voyant situé sur le grand afficheur (si disponible sur votre apparéil)	Description Causes Solutions
"Robinet d'eau fermé"		L'eau n'entre que l'entement ou pas du tout. Le voyant "Départ/Pause" clignote.Veuillez vérifier:·que le robinet d'arrivée d'eau est complètement ouvert et que la pression de l'eau est suffisante.Le tuyau d'arrivée d'eau est pié.Lé filtre du tuyau d'arrivée d'eau est obstrué (voir le chapitre "Nettoyage et entretien").L'eau présente dans le tuyau d'arrivée d'eau est gelée.Le verre-regard de la soupape de sécurité du tuyau d'arrivée d'eau est rouge (si votre apparéil est équipéd'un tuyau d'arrivée d'eau comme illustré sur la photo "A"- voir chapitre "Nettoyage et entretien").Remplacez le tuyau par un tuyau identique, disponible auprès du ServiceAprès-vente ou de leur revendeur local.Une fois le problème éliminé, redémarrez le programme en appuyant sur la touche "Départ/Pause".En cas de persistance du problème, appepez le ServiceAprès-vente(voir le chapitre suivant).
"Nettoyer filtre"		La vidange de l'eau ne s'effectue pas. L' apparéil s'arrêté à la série du programme correspondante; débranchez l' apparéil et vérifiez si:·Le tuyau d'arrivée d'eau est pié.Lé filtre ou la pompe est bloqué (voir le chapitre "Nettoyage du filtre/Vidange de l'eau résiduelle"; avant de vider le filtre, attendez que le tuyau d'eau soit froid).L'eau se trouvant dans le tuyau de vidange n'est pas gelée.Une fois le problème éliminé, sélectionnez et démarrez le programme "Vidange" ou pressez la touche "RàZ"pendant au moins 3 secondes; après quoi, redémarrez le programme souhaïte. En cas de persistence du problème, appepez le ServiceAprès-vente(voir le chapitre suivant).

Levoyant rouge est allumé	Indication sur l'écran d'affichage (selon les modèles)	Description Causes Solutions
"Voyant "Service""	"bdd"(si votre lave-linge n'est pas doté d'un affichage : tous les voyants de l'indicateur de déroulement du programme s'allument)	La machine s'arrête pendant le programme."Portillons du tambour ouverts"(les portillons du tambour n'ont pas été fermés correctement).Appuyez sur la touche "RàZ"-pendant au moins 3 secondes et attendez que le voyageant "Porte ouverte"s'allume. Ouvrez le couvercle et fermez les portillons du tambour, puis sélectionnez et démarrez à nouveau le programme souhaite. Si le problème persiste, contactez le ServiceAprès-vente."Panne du module électrique"Sélectionnez et démarrez le programme "Vidange" ou appuyez sur la touche "RàZ"-pendant au moins 3 secondes.eau trop élevé"(après annulation du programme ou mauvais fonctionnement). Éteignez la machine, puis rallumez-la ; sélectionnez le programme "Vidange" et démarrez-le dans les 15 secondes qui suivent hydro-securité"Éteignez la machine, débranchez-la et fermez le robinet d'arrivée d'eau. Incline délicatement l'appareil vers l'avant pour permettre à l'eau de s'évacuer. Ensuite :Rebranchez l'appareil.Ouvrez le robinet (si de l'eau coule dans l'appareil sans avoir mis celui-ci en marche, cela signifie qu'il y a un problème ;fermez le robinet et appelez le ServiceAprès-vente).Sélectionnez et démarrez à nouveau le programme souhaïte."Fod" "Mousse excessive"Une quantité excessive de mousse a interrompu le cycle de lavage.sélectionnez et démarrez le programme "Rinçage & Essorage"Après quoi, sélectionnez à nouveau le programme souhaïte et démarrez-le en veillant à utiliser moins de détergent.Si l'une des anomalies susmentionnées persisté,débranchez l'appareil, fermez le robinet d'arrivée d'eau etcontactez le ServiceAprès-vente(voir le chapitre suivant).

Si vous lave-linge n'est pas équipé d'un affichage du temps résiduel, essayez d'identifier laquelle des situations décrites ci-dessus pourrait être à l'origine de la panne et suivez les instructions qui s'y rapportent.

SERVICE APRÈS-VENTE

Avant de contacter le Service Avres-vente :

1. Verifiez s'il n'est pas possible de remedier vous-meme au début (voir le chapitre "Diagnostic rapide").
2. Redemarrez le programme pour vérifier que l'inconveniient a eté elimine.
3. Si l'appareil ne fonctionne toujours pas correctement, appelez le Service Avres-vente.

Communiquez :

• Le type de panne.
  Le modele exact de I'appareil.
  Le code Service (numéro après le mot SERVICE).

SERVICE

0000 000 0000

L'étiquette du Service Àprous-vente se trouve derrière le couvercle de filtre ou à l'arrêté de la machine.

• Voiture adresse complete.
• Voitr numero de telenphone et le preFixe.
  Vousdevezcontacter en prioritele ServiceAprres
  Vente du revendeur qui vous a fourni l'appareil.

TRANSPORT ET DÉPLACEMENT

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Debranchez le tuyau d'arrivee d'eau et de vidange.
4. Laissez couler l'eau résiduelle hors des tuyaux et du lave-linge (voir le chapitre "Nettoyage du filtre/Vidange de I'eau résiduelle"). Laissez I'eau refroidir pour éviter tout risque d'accident.
5. Pour facilitier le déplacement de la machine, tirez un peu la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. ÀpRES le déplacement, repoussez ensuite la poignée dans sa position stable d'origine.
6. Remettez le bridage de transport en place pour transporter la machine.
7. Transportez le lave-linge verticalement.

REMARQUE IMPORTANTE : n'utilise pas l'appareil tant que la poignee est tirée.

INSTALLATION

Retirez le bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement éventuel de l'appareil au cours du transport.

REMARQUE IMPORTANTE : il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine.

1. Desserrez les deux vis "A" et les quatre vis "B" avec un tournevis plat ou une clef pour six pans de 8 ("clef à pipe").
2. Retirez le bridage de transport.
3. Replacez les quatre vis extérieures "B" sur la machine et serrez-les.
4. Clipsez les deux obturateurs "C" fournis dans les ouvertures "D" du lave-linge.

Remarques : n'oubliez pas de remettre les quatre vis extérieures en place et de les desserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, à proximé des connections électriques, d'eau et d'évacuation.

Compensez les inégalités du sol en réglant les pieds (n'insérez sous les pieds ni morceaux de bois, ni carton, etc.):

1. Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur des pieds à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Assurez-vous que les pieds représent correctement sur le sol et que la machine est bien horizontale et stable (servez-vous d'un niveau à bulles).

Le lave-linge peut être installe dans une zone de 40~cm de largeur et de 63~cm de profondeur.

Remarques: si vous installez la machine sur de la moquette épaisse, veillez à garantir un espace sous la machine en réglant les pieds, pour permettre à l'air de circulier librement.

Branchez le tuyau d'arrivée d'eau

1. Vissez soigneusement le tuyau d'arrivee d'eau A (voir les photos 1,2 ou 3, selon le modele) sur le robinet, a la main.
2. Verifie que le tuyau ne forme pas de nceud.
3. Verifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le flexible n'est pas suffisamment long, remplacez-le par un tuyau approprié, disponible auprès du Service Avec-vente ou de votre Revendeur.

Vérifiez régulierrement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Remplaceze-le, au besoin, par un tuyau de type identique, disponible auprès du Service Àpres-vente ou de votre revendeur local.

Le lave-linge peut etre branché sans clapet anti-retour.

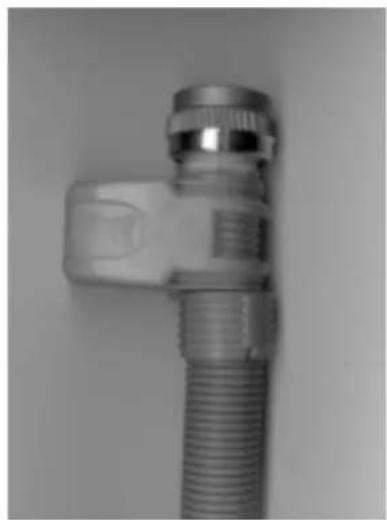

Sécurité hydraulique

(voir le type du tuyau d'arrivée d'eau à droite - selon le modele)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifie l'étanchéité du raccordement.
  L'appareil ne doit enaucun cas etre connecte au mitigeur d'un chauffe-eau non pressurise!
  Le tuyau d'arrivee d'eau et son boitier plastique (selon les modeles) contiennent des composants electriques: le tuyau flexible ne doit pas etre coupé et le boitier ne doit pas etre immergedans I'eau.
  Si le tuyau flexible est endomagé, débranchez immédiatement l'appareil et remplaceze-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du ServiceAprés-vente ou chez vous Revendeur).Assurez-vous que I'opération est réalisée par un technicien qualifié.

Raccordement du tuyau de vidange

1. Decroche le tuyau de vidange de la fixation de gauche, voir la flèche “A” sur la photo.

REMARQUE IMPORTANTE :

NE desserrez PAS le raccord du tuyau de vidange du cote croit (voir la flèche B dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l'eau chaude.

1. Fixe la crosse de vidange ("C") à l'extrémité du tuyau de vidange.
2. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange, et fixez-le soigneusement.

Les petits lavabos ne conviennent pas.

Le rebord utilisé ne doit pas être situé à plus de 100 cm au-dessus du sol.

Si vous devez rallonger le tuyau, utilisez un flexible de même dimension et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximale du tuyau de vidange: 2,50 m.

Hauteur d'ecoulement maximale (crosse de vidange coudee) : 100 cm. Hauteur d'ecoulement minimale : 55 cm.

Remarque importante :

Vérifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
