EV 1089 - Machine à laver LADEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de machine	Machine à laver
Capacité de lavage	8 kg
Vitesse d'essorage	1200 tours/minute
Classe énergétique	A+++
Programmes de lavage	Programmes variés pour différents types de textiles
Dimensions (HxLxP)	85 x 60 x 55 cm
Poids	70 kg
Consommation d'eau	45 L par cycle
Fonctionnalités supplémentaires	Départ différé, affichage LED, sécurité enfant
Maintenance	Nettoyage régulier du filtre et du tambour recommandé
Sécurité	Système de verrouillage de porte, protection contre les fuites
Garantie	2 ans

FOIRE AUX QUESTIONS - EV 1089 LADEN

Comment résoudre un problème de bruit excessif pendant le lavage ?

Vérifiez que la machine est bien nivelée et que les pieds sont correctement ajustés. Assurez-vous également que la charge est équilibrée.

Que faire si la machine à laver ne démarre pas ?

Vérifiez que la machine est branchée et que le disjoncteur n'est pas déclenché. Assurez-vous également que la porte est bien fermée.

Pourquoi l'eau ne s'évacue pas après le lavage ?

Vérifiez que le filtre de la pompe n'est pas obstrué et que le tuyau d'évacuation n'est pas plié ou bloqué.

Comment nettoyer le tambour de ma machine à laver ?

Utilisez un programme de lavage à vide avec un produit spécial pour le nettoyage du tambour ou du vinaigre blanc pour éliminer les résidus.

Quel programme utiliser pour les vêtements délicats ?

Utilisez le programme 'Délicat' ou 'Laine' pour laver les vêtements sensibles afin d'éviter tout dommage.

Pourquoi ma machine à laver affiche un code d'erreur ?

Consultez le manuel d'utilisateur pour connaître la signification du code d'erreur et suivez les instructions pour le résoudre.

Comment réduire l'odeur désagréable de ma machine à laver ?

Laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Nettoyez régulièrement le joint de porte et le filtre.

Est-il normal que de la mousse s'accumule dans le tambour ?

Une accumulation de mousse peut indiquer un excès de détergent. Utilisez la quantité recommandée sur l'emballage de votre détergent.

Comment programmer un lavage différé ?

Sélectionnez le programme de lavage souhaité, puis utilisez l'option de lavage différé pour choisir le délai avant le début du cycle.

Que faire si la machine à laver fuit ?

Vérifiez les connexions des tuyaux, le filtre et le joint de porte pour détecter toute fuite ou dommage.

MODE D'EMPLOI EV 1089 LADEN

1.Retrait de I'emballage et verification

a. Coupez et retirez la housse plastique.
b. Retiree la protection du dessus et les coins de protection.
c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inférieur arrriere.
d. Ouvrez le couvercle en appuyant légerement vers le bas tout en soulevant la poignée. Retirez la cale en polystyrene.
e. Retirez le film de protection bleu du bandeau (selon le modele).
- Àprous avoir déballé le lave-linge, vérifie qu'il n' a pas été endommagé pendant le transport. En cas de doute, n'utilise pas le lave-linge. Contactez le Service Àprous-vente ou votre revendeur local.
- Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel.

2. Retirez le bridage de transport

Le lave-linge est équipé de vis de transport et d'un bridage de transport, afin d'éviter tout endommagement évientel au cours de son transport. Il faut obligatoirement retarder le bridage de transport avant d'utiliser le lave-linge (voir le chapitre "Installation/ Retrait du bridage de transport")

3.Installation du lave-linge

• Installez le lave-linge sur une surface plane et stable.
• Réglez les pieds afin que la machine soit stable et de niveau (voir le chapitre "Installation/Réglage des pieds").

4. Arrivée d'eau

Raccordez le tuyau d'arrivée d'eau conformément aux prescriptions de la Compagnie locale de distribution d'eau (voir le chapitre "Installation/Raccordement du tuyau d'arrivee d'eau")
Arrivée d'eau : Eau froide uniquement
Robinet:Raccordàvis pour tuyau 3 / 4
- Pression: 100-1000 kPa (1-10 bar).

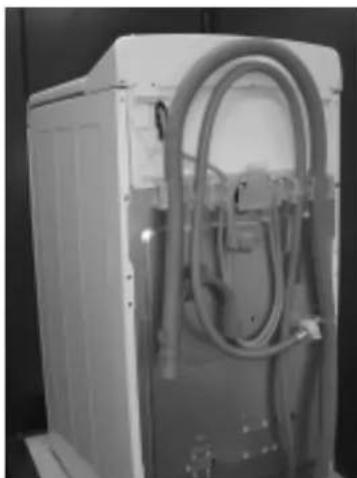

Pour la Grande-Bretagne et l'Irlande uniquement :

• Arrivée d'eau : replissage eau chaude et froide. La température d'arrivée de l'eau chaude ne doit pas dépasser 60^

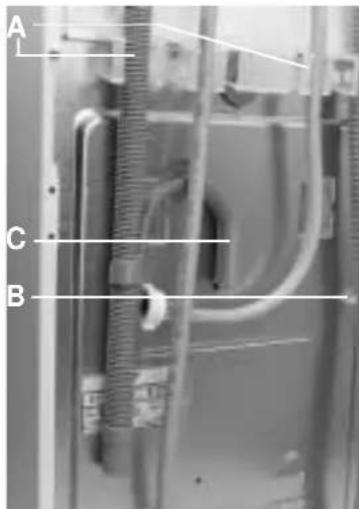

5.Tuyau de vidange de I'eau

• Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier à l'aide de la crosse de vidange (voir le chapitre "Installation/Raccordement du tuyau de vidange").
• Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d'un évvent pour empêcher le remplissage et la vidange d'eau simultanés (effet de siphon).

6.Raccordementelectrique

• Les raccordements electriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur en matière de sécurité.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
  L'appareil doit etre branché au reseau uniquelyment au moyen d'une prise de terre. La mise a la terre de I'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou

indirectement du non-respect des instructions.
N'tilisez ni rallonge, ni adaptateur multiple.
- Débranche le lave-linge avant de procéder à son entretien.
L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l'installation.
N'utilisez en aucun cas le lave-linge s'il a ete endommagé pendant le transport. Adressevous au Service Apre's-vente.
Le remplacement du cable d'alimentation doit etre effectue uniquement par le Service Apre's-vente.
L'appareil doit etre relié a une installation efficace de mise à la terre, conformément aux reglementations en vigueur. En particulier, les apparèils installés dans les locaux contenant une douche ou une baignoire doivent etre protégés par un dispositif à courant différentiel résiduel d'au moins 30mA La mise a la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions ci-dessus.
- le lave-linge ne doit être utilisé qu'aux fins domestiques prévues.

Dimensions :

Largeur:400mm

Hauteur:900mm

Profondeur:600mm

PREMIER CYCLE DE LAVAGE

Nous recommandons d'effectuer le premier cycle de lavage a vide. Ce cycle sert a eliminer I'eau résiduelle des contrôles effectuels en usine.

1.Ouvre le robinet.
2. Fermez les portillons du tambour.
3. Versez un peu de détergent (environ 30 ml) dans le bac à produits
4. Sélectionnez un programme court (voir le "Tableau des programmes").
5. Mettez l'appareil sous tension.
6. Appuyez sur la touche "Marche/Arrêt".

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1.Emballage

• Les matériaux d'emballage sont recyclables à 100% et portent le symbole du recyclage Pour la mise au rebut, suivez les reglementations locales en vigueur.

2.Conseils pour economiser I'energie

• Vous tirerez un profit maximal de l'énergie, de l'eau, du détermgent et du temps en utilisant la charge maximale recommandaee.
• Ne dépassez pas les doses prescrites sur les paquets de détergent.
• La boule Eco est un système spécial installé sur l'évacuation : il empêche touteuite du détergent contenu dans le tambour et préserve ainsi l'environnement.
  N'utilise la fonction de prélavage que pour le linge très sale! Economisez du détergent, du temps, de l'eau et du courant en ne selectionnant pas la fonction "Prélavage" pour du linge normalement sale.
• Prétraitez les taches avant lavage en utilisant un détachant ou en les frottant avec du savon et en les faisant tremper, pour éviter d'utiliser un programme à haute température.
  Economisez de I'energie en utilisant un programme de lavage a 60^ au lieu d'un programme a 90^ ou a 40^ au lieu de 60^ .
• Economisez de l'énergie et du temps enChoosingant un essorage à vitesse élevée pourrésorber l'humidité du linge avant d'utiliser un programme de séchage (pour les machines dont la vitesse d'essorage est régliable).

3.Mise au rebut de I'emballage et des ancients apparèls

• le lave-linge est fabriqué à partir de matérielles recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en viqueur dans le pays d'installation.
• Avant de vous séparer de l'appareil, rendez-le inutilisable en sectionnant le cable d'alimentation, de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
• Nettoyez toute trace de détergent dans le bac à produits si vous avez l'intention de mettre la machine au rebut.

4.Securité enfants

Veillez a ce que les enfants ne jouent pas avec l'appareil ou a l'intérieur de celui-ci.

5.Recommendations generales

• Ne laïsez jamais l'appareil inutillement branché.
  Fermez le robinet.
• Avant de procéder au nettoyage ou à l'entretien, veillez toujours à débrancher l'appareil.
  Pour nettoyer la carrosserie de l'appareil, utilisez du détergent neutre et un chiffon humide.
  N'tutilisez pas de poudre a recurer.
  N'ouvre pas le couvercle en le forcant
• SiILA s'avere necessaire, remplaceze le cable d'alimentation par un cable du meme type, disponible aupres du Service Apre-s-vente. Le cable d'alimentation ne doit etre remplace que par un technicien qualifie.

6.Déclaration de conformité CE

Le lave-linge a ete concu, fabriqué et commercialisé conformément aux exigences des Directives Communautaires : Directive 73/23/CEE relative à laasse tension Directive 89/336/CEE relative à la compatibilité

electromagnétique Directive 93/68/CEE relative aux marques CE

C

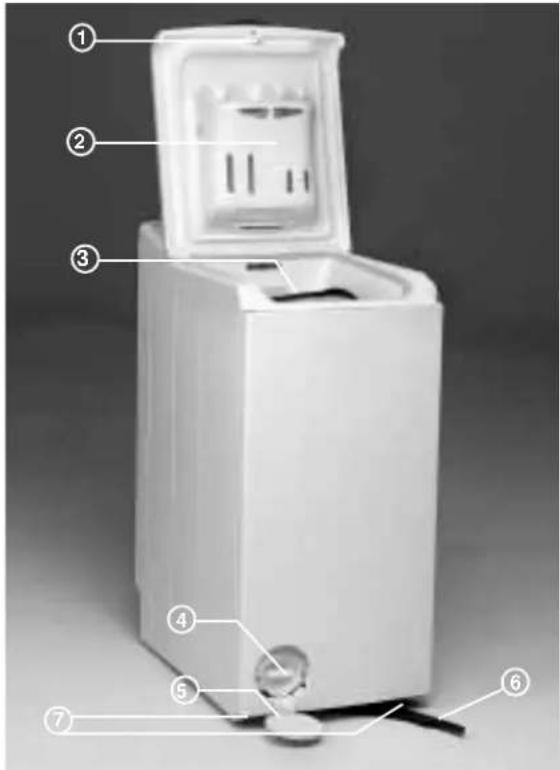

DESCRIPTION DU LAVE-LINGE

1.Couvercle
2. Bac à produits
3. Portillons du tambour
4. Pompe et fille
5. Étiquette Service ÀpRES-vente (derrière le couvercle du contrôle)
6. Levier de mobilité (selon les modèles)
Pour déplacer le lave-linge : tirez légèrement sur la poignée à la main et tirez-la jusqu'à la butée avec le pied.
7. Pieds régables

PREPARATION DU LAVAGE

Tri du linge

1. Triez le linge suivant
   Le type de tissu / le symbole de l'étiquette d'entretien
   Coton, tissus mixtes, linge délicat/synthétiques, laine, lavage main.
   Coulur

Séparez le linge blanc du linge de couleur. Lavez séparément le linge de couleur neuf.

Poids

Remplissez le tambour en alternant les grandes et les petites pieces, afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

• Catégorie du linge
  Lavez séparément le linge délicat : scélectionnez le programme spécial pour la pure laine vierge les ridesaux et autres textiles délicats. Retirez tous les crochets des ridesaux ou placez-les dans un sac à linge. Utilisez le programme spécial pour linge délicat/lavage main. Lavez les bas en nylon, les ceintures et autres petites pieces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taïe d'oreiller avec fermeture à glissière.
  2.Videz les poches
  Les pieces de monnaie, épingles de sureté, etc. risquent d'endommager le linge, le tambour et la cuve.
  3.Fermetures

Teinture et decoloration

Les produits vendus en commerce se composent généralement d'un colorant, d'un fixateur et de sel. Versez le colorant, le fixateur puis le sel directement dans le tambour vide. Ne replissée le linge qu'aupres cette opération.

Utilisez exclusivement des teintures et des produits de blanchiment recommendés pour les lave-linge.
- Respectez les instructions du fabricant
- Les composants en plastique et en caoutchouc à

l'intérieur de l'appareil peuvent change der couleur. midonnage

• Dissolve/diluez l'amidon liquide ou en poudre en dehors du lave-linge, dans un petit réciipient en ajoutant environ 1 litre d'eau. Chargeze le lavelinge, fermez les battants du tambour et versez l'amidon dissous directement sur le tambour. Fermez le couvercle, sélectionnez "Rinçage et essorage" et démarrez le programme.

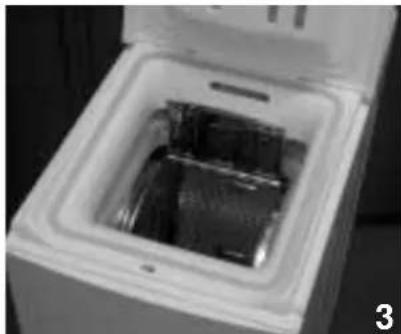

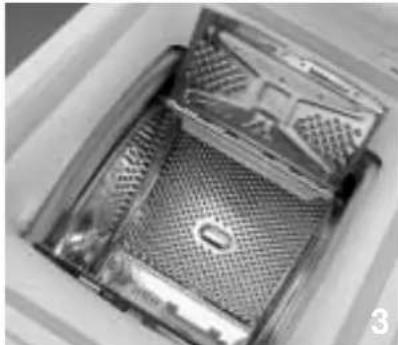

Chargement du linge

1. Ouvrez le couvercle de la machine.
2. Ouvrez le tambour en enfontant le petit portillon et en Maintenant le grand portillon.
3. Introduisez les pieces une à une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le "Tableau des programmes": une surcharge de la machine donnera de moins bons résultats et froissera le linge.
   4.Fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.

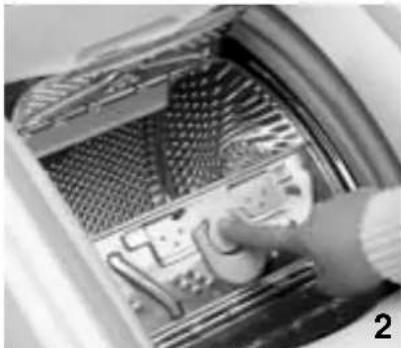

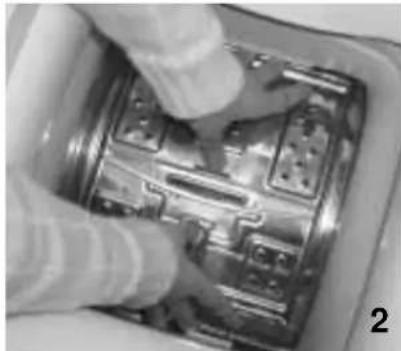

Chargement du linge

1. Ouvrez le couvercle de la machine.
2. Ourez le tambour en appuyant sur le bouton tout en laissant l'autre main sur le grand portillon.
3. Introduisez les pieces une à une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le "Tableau des programmes": Une surcharge de la machine donnera de moins bôns résultats et froissera le linge.
4. Pour fermer le tambour, veuillez ramener les deux portillons vers le centre.

Attention: assurez-vous que les portillons du tambour sont correctement verrouillés : il faut que le bouton dépasse du bord du grand portillon.

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon dénergent et des produits additifs appropriés

Le type de dédTérgent dépend :

du type de tissu (coton, synthétiques, lingedelicat, laine).

Remarque: Pour la laine, n'utilise que des détergents spécifiques.

• de la couleur :
• de la température de lavage :
  du type et du degré de salissure.

Remarques :

Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, secouez le linge ou Brossez-le ou utilisez un détergent liquide.

Conserve le détergent et les produits additifs dans un endroit sec, hors de portée des enfants. N'utilise que des détergents et des produits additifs spécialément concès pour les lave-linge automatiques. Si vous utilise des produits anticalcaires, des teintures ou des agents de décoloration, assurez-vous qu'ils convenirment pour les lave-linge. Un détartrant peut containir des composants susceptibles d'attaquer certaines pieces de votre lave-linge.

N'utilisez pas de solvants (teIs que I essence de terebenthine).

Ne lavez pas du linge qui a ete traite avec des solvants ou des liquides inflammables.

Respectez les doses recommanèees spécifiées sur les paquets de détergent. Les doses dépendent :

du type et du degré de salissure ;
de la quantité de linge
- charge complete : selon les recommandations du fabricant :
- demi-charge : 3/4 des doses prescrrites ;
- charge minimale (environ 1 kg) : la moitié des doses prescrites ;
de la durée de l'eau (renseignez-vous auprès de votre Compagnie de distribution d'eau): l'eau douce nécessite moins de détergent que l'eau dure.

Remarques :

Tout surplus de détergent provoquera une formation excessive de mousse et réduira les performances du lavage.

Dans un tel cas, la machine ne procédera pas à l'essorage.

Un dosage insuffisant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la résistance.

En cas d'utilisation d'assouplissants concentrates, ajoutez de l'eau dans le bac à produits jusqu'àu repère de niveau "MAX".

Pour que les détangers en poudre ou les détergents liquides très concentrés se diffusent correctement, utilisez la boule de dosage fournie avec le détenger et introduisez-la dans le tambour.

CATEGORIE DE DURETÉ DE L'EAU	CHARACTERISTIQUES Dureté		Dureté français	Dureté anglaise
		allemande °dH	°fH	°eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

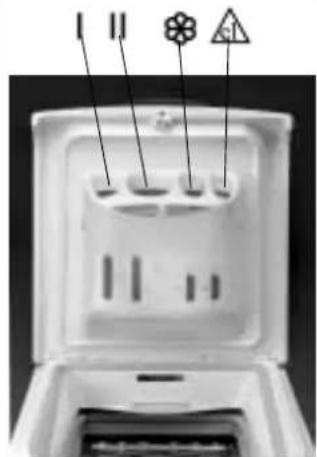

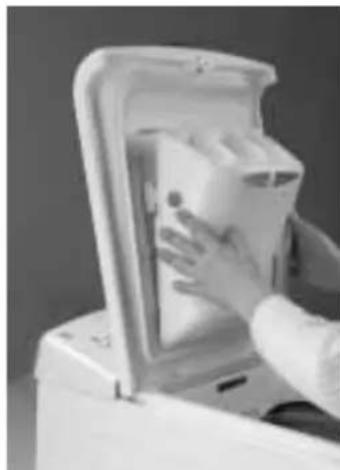

Remplissage des détangers et produits additifs

Selon le modele, le bac a produits dispose de trois ou quatre compartments.

Versezle detergent

Lessive pour prélavage et lavage principal
Lessive pour lavage principal sans prélavage
- Adoucissant et amidon, ne dépassez jamais le repère "MAX".
Eau de Javel, ne dépassez jamais le repère "MAX". (modèle à quatre compartments uniquement)
Detachants
- Adoucisseurs d'eau (durete de l'eau 4)
Amidon (dissout dans I'eau)

Veillez à ne jamais dépasser le repère “MAX”.

N'utilise pas de détergents liquides pour les programmes avec prélavage. Pour les programmes sans prélavage et des températures de froid à 40^ , il est recommendé d'utiliser des détergents liquides pour éviter les traces blanches sur le linge.

SELECTION DU PROGRAMME

Preparation du cycle de lavage

1. Chargez la machine, fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.
2. Versez le détergent et les produits additifs dans le bac à produits en veillant à ne jamais dépasser le repère “MAX”. Référez-vous au chapitre “Détergents et produits additifs”.
3. Tourneze le sélecteur de programme jusqu'au programme désire.
4. Placez le selecteur de température (selon le modele) sur la température désirée.
5. Placez le selecteur de vitesse d'essorage (selon le modele) sur la vitesse d'essorage souhaitee
6. Placez le selecteur de vitesse d'essorage sur la vitesse d'essorage souhaitee. Si vous selectionnez la vitesse d'essorage "0", I'essorage final est annulé, mais pas les essorages intermediaires. Ce programme est suivi d'un cycle de vidange.
7. Sélectionnez les options désirées, comme décrit dans le "Tableau des programmes".

Démarrage du programme

Mettez le lave-linge sous tension - le voyant de fonctionnement s'allume.

Remarque: En cas de panne de courant ou de déconnexion de l'appareil pendant le déroulement du cycle, le programme redémarrera au point où il a été interrompu.

Fin du cycle de lavage

Le sélecteur de programme est positionné sur Stop.
1. Eteignez la machine.
2. Annules les options.
3.Fermez le robinet.
4. Attendez que le couvercle soit déverrouillé (environ 1 minute).
5.Ouvre le couvercle et les portillons du tambour et retirez le linge.

Changement de programme en cours de cycle

1. Eteignez la machine.
2. Sélectionnez le nouveau programme.
3. Demarrez le programme en mettant la machine sous tension.

Pause/Interruption d'un programme

Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre ulterieurement :

1. Debranche la machine.
2. Avec la pause, remettez la machine en marche.

Annulation d'un programme

1. Eteignez la machine.
2. Positionnez le selecteur de programme sur "Vidange".
3. Mettez à nouveau la machine sous tension et démarrez le programme de "Vidange".

NETTOYAGE DU Filtre

Le lave-linge est équipé d'une pompe autonnetoyante. Le filtr reient des objets, tels que boutons, pièces de monnaie, épingles de sutureté, etc. qui n'ont pas été retirés du linge.

1. Debranchez l'appareil.
2. Ouvrez le couvercle du filtré à l'aide d'une piece de monnaie.
3. Placez un recipient sous le filtré.
4. Tournez lentement le filtre dans le sens inverse des aiguilles d'une montre jusqu'à ce que la poignée soit en position verticale; ne l'extrayez pas encore.
5. Attende que toute l'eau se soit ecoulée.
6. Vous pouvez à présent deviser complètement le filtre et l'extraire.
7. Eliminze les impuretés.
8. Verifiez que la turbine de la pompe (située dans le compartment present derrière le filtré) tourne librement.
9. Reinsérez le filtré et revissez-le dans le sens des aiguilles d'une montre, jusqu'à la butée (la poignée doit être à l'horizontale).
10. Versez 1/2 litre d'eau dans la machine par le tambour et vérifie que le filtré ne fait pas.
11. Refermez le couvercle du filtré.
12. Rebranche l'appareil.

Vérifiez le filtré si la machine ne vidange pas correctement ou n'essore pas.

Le lave-linge est équipé d'un dispositif de sécurité qui arrête la machine avant tout remplissage si, lors de l'étape précédente du cycle de lavage, l'eau n'a pas eté complètement evacuée de la cuve.

Contrôlez et nettoyez régulierement le filtré, au moins deux à trois fois par an.

REMARQUE IMPORTANTE: Avant de vider le filtr, attendez que I'eau soit froide.

VIDANGE DE L'EAU RÉSIDUELLÉ

Quand faut-il vidanger I'eau résiduelle (problème de vidange)?

• Avant de transporter (déplacer) la machine.
• Lorsque l'appareil est installé dans une piece exposée au gel. Il est préféable dans ce cas de vidanger la machine après chaque lavage.
• Arrêtez l'appareil et débranchez-le.
• Fermez le robinet, débranchez le tuyau d'arrivee d'eau de la machine et laissez I'eau s'ecouler dans une bassine.
• Ouvrez le filtr, laissez l'eau s'écouler dans une petite bassine peu profonde et fermez le filtr.
• Dégagez le tuyau de vidange, puis ouvre le clip de fixation situé à l'arrière de la machine (voir la flèche A).
• Laissez l'eau résiduelle s'écouler dans une bassine peu profonde.
• Attende que l'eau se soit totalement écoulée.
• Fixez à nouveau le tuyau de vidange avec le clip et réinstallé le avec sa crosse coudee.
• Rebranchez le tuyau d'arrivée d'eau et la prise de courant.

Remarque importante :

• Àpres avoir effectué la vidange de l'eau résiduelle, vissez le tuyau d'arrivée d'eau de la machine à la main. Vérifiez l'étanchéité des raccordements de la machine en ouvrant le robinet à fond.

NETTOYAGE ET ENTRETIEN

Bac à produits

1. Appuyez sur les boutons de chaque cote du bac à produits.
2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu'une petite quantité d'eau reste dans le compartmenté à détergent. Il est recommandé de transporter le bac à produits en position verticale.
3. Lavez le bac à produits à l'eau courante.
   Vous pouvez également retarder les bouchons du siphon dans le bac à produits pour les nettoyer.
4. Replacez les bouchons du siphon dans le bac à produits (le cas échéant).
   Veillez à les remettre correctement en place.
5. Replacez le bac a produits en plaçant les ergots inférieurs dans les trou s couvercle et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent. Remarque: assurez-vous que le bac a produits est parfaitement remis en place.

Filtre du tuyau d'arrivée d'eau

Contrôlez et nettoyez régulierement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
   2.Fermezle robinet.
2. Devissez le tuyau flexible du robinet.
3. Nettoyez soigneusement le filtré situé à l'extrémité du tuyau, sans le démonter, en utilisant par exemple une brosse à dent. Remarque: Pour les machines équipées d'un tuyau de type "A", il ne doit pas être immergés dans l'eau.
4. Revisse à la main le tuyau flexible au robinet. N'utilise enaucun cas de pince (risque d'écrasement du joint).
5. Ouvrez le robinet et vérifie l'étanchéité des raccordements.
6. Rebranchez l'appareil.

Récupération d'un objet tombé entre le tambour et la cuve

Si un objet tombe accidentellement entre le tambour et la cuve, vous pouvez le recuperer grâce à l'une des aubes du tambour amovible :

1. Debranchez l'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.
4. À l'aide d'un tournevis, appuyez sur l'extrémité en plastique tout en faisant glisser l'aube de gauche à droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez récapérer l'objet à travers le trou du tambour.
7. Replacez l'aube du tambour par l'intérieur: Placez l'extremite en plastique au-dessus du trou situé sur le cote droit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle soit clipsée.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Rebranchez l'appareil.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon humide.

Si nécessaire, utilisez un detergentneutre (n'employez pas de poudre a recycler).

Joint du couvercle

• Nettoyez de temps en temps avec un chiffon humide.

Tuyau(x) d'arrivée d'eau

• Verifiéz régulierement que le tuyau d'arrivée d'eau ne presente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

DIAGNOSTIC RAPIDE

Le lave-linge est équipé de systèmes de sécurité automatiques, qui déetectent précocement les anomalies et vous permettent de réagir en conséquence.

Il ne s'agit cependant souvent que de petites pannes auxquelles il est très facile de remedier.

Par example :

*Le lave-linge ne démarre pas, aucun ayant ne s'allume.

Veuillezverifier：

• si I'appareil est branché.

• si la prise de courant fonctionne correctement (avec une lampe de chevet, par exemple).

*Le lave-linge ne démarre pas, mais le voyant clignote.

Veuillez vérifier

• si le couvercle est fermé correctement. Ouvrez-le, puis reférmez-le.

• si un programme a ete selectionne.

• si le robinet est ouvert.

*Le lave-linge s'arrête pendant le déroulement du programme.

Veuillez vérifier :

• si la touche "Arrêt Cueva Pleine" est enclenchée : désactive cette option en appuyant une nouvelle fois sur cette touche.

• si le robinet est ouvert.

• si la pompe/le filtrne n'est pas bouché (voir le chapitre "Nettoyage du filtrne").

• si la sécurité hydraulique est activée (voir "Défaut Hydrosécurité").

*L'eaun'arrive que lentement ou pas du tout.

Mettez le lave-linge hors tension et débranchez-le.
Veuillez vérifier :

• si le robinet est ouvert à fond et si la pression d'arrivee d'eau est suffisante.
• que le tuyau d'arrivée d'eau n'est pas pié.
• si le filtré du tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien").
• si l'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.
• le lavé-linge est équipé d'un tuyau de sécurité et la soupape de sécurité est ouverte (voyant rouge dans le verre-regard de la soupape de sécurité). Dans ce cas, remplacez par un nouveau tuyau de sécurité.

Rebranchez I'appareil.

Remette la machine en marche pour poursuivre le programme (n'ajoutez pas de détergent).

*L'appareil ne vidange pas.

Mettez le lave-linge hors tension et debranchez-le. Veuillez vérifier :

• si la touche "Arret Cuve Pleine" a été enclenchée. Désactive cette option.
• si le tuyau de vidange n'est pas plie (voir le chapitre "Installation").
• si le mouvement de la turbine de la pompe n'est pasentrave (voir le chapitre "Nettoyage du filtre").
• si l'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.

S'il reste de I'eau dans le tambour, vous pouvez la vidanger en suivant les instructions fournies dans le chapitre "Vidange de I'eau résiduelle".

REMARQUE IMPORTANTE: Avant de

vidanger, laissez I'eau de lavage refroidir. Rebranchez I'appareil.

Remettez la machine en marche pour poursuivre le programme (n'ajoutez pas de détergent).

En cas de persistance du problème,appelez le Service Apre-verse (voir le chapitre "Service Apre-verse").

*Des résidus de détergent et de produits additifs sont prênts dans le bac à produits en fin de cycle.

Veuillez vérifier :

• si le bac a produits est installé correctement et n'est pas bloqué (voir le chapitre "Nettoyage et entretien").
• si le filtré dans le tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien").
• L'appareil y fibrependant l'essorage.
  Veuillez vérifier :
• si la machine est bien de niveau et si les pieds sont régles à la bonne hauteur (voir le chapitre "Installation").
• si le bridage de transport a été retire. Avant demettre la machine en service, il fautOBLIGATOIREMENT retarder le bridage detransport (voir le chapitre "Installation").

*Le linge n'est pas assez essore.

Remarque: l'appareil est équipé d'un système de détction et de correction de balourd. Si vous lavez des pieces de grande dimension (sortie de bain, par exemple), il se peut que le système de correction de balourd réduise automatiquement la vitesse d'essorage ou l'interr compromise s'il déetecte un balourd trop important au début de l'essorage, et ce afin de préserver la machine.

La formation excessive de mousse peut également empêcher l'essorage du linge.

Veuillez vérifier :

• si le mouvement de la turbine de la pompe n'est pas entrave (voir le chapitre "Nettoyage du contrôle").
• Si, à la fin du programme le linge est encore trop humide : ajoutez évientuellement d'autres vêtements et redémarrez un programme d'essorage.
• Si il y a de la mousse sur le linge : redémarrez un cycle de rinceage-essorage pour éliminer le surplus de détergent.

Defaut Hydrosécurité (selon le modele).

(La pompe fonctionne).

La panne d'hydrosécurité peut être déclenchée par :

• une formation excessive de mousse.
• Une fuite au niveau du tuyau d'arrivée d'eau ou de la machine.

Mettez le lave-linge hors tension, débranche-let et fermez le robinet d'arrivee d'eau.
Inclinez delicatement le lave-linge vers I'avant pour permettre a I'eau de s'évacuer a partir du plateau du bas.

Rebranche la machine.

Ouvrez l'arrivee d'eau (si la machine est mise hors tension et qu'elle commence a pomper I'eau, fermez le robinet d'arrivee d'eau et contactez vous ServiceApres-vente).

Resélectionnez le programme souhaïte, ajoutez le détergent, au besoin mettez la machine sous tension pour poursuivre le programme.

En cas de persistance du problème,appelez le ServiceApres-vente (voir le chapitre "Service Apres-vente").

SERVICE APRÈS-VENTE

Avant de contacter le Service Apre-. vente:

1. Verifiez s'il n'est pas possible de remedier vous même au début (voir le chapitre "Diagnostic rapide").
2. Redemarrez le programme pour vérifier que l'inconvient a eté élimné.
3. Si la machine ne fonctionne toujours pas correctement,appelez le ServiceAprés-vente.

Communiquez :

• Le type de panne.
• Le modele exact de I'appareil.
  Le code Service (numéro après le mot SERVICE).

L'étiquette du Service ÀpRES-vente se trouve dans le couvercle du filtre ou à l'arrête de la machine.

• Voiture adressé complète.
• Voitre numero de telephone et le prefixe.
  Voudevez contacter en priorite le Service
  Apres-vent du revendeur qui vous a fourni le
  lave-linge.

TRANSPORT ET DÉPLACEMENT

1. Debranchez l'appareil.
2. Fermez le robinet.
3. Debranchez le tuyau d'arrivee d'eau et de vidange.
4. Laissez s'écouler l'eau presente dans les tuyaux et dans la machine (voir le chapitre "Vidange de l'eau résiduelle").
   Attendez que l'eau soit froide pour éviter tout accident.
5. Pour faciliter le déplacement de la machine, tirez légèrement sur la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. Une fois le déplacement effectué, repoussez la poignée dans sa position stable d'origine.
6. Remettez le bridage de transport en place pour transporter la machine.
7. Transportez le lave-linge verticalement.

REMARQUE IMPORTANTE: N'utilise pas l'appareil tant que la poignée est tirée.

INSTALLATION

Retrait du bridage de transport

Le lave-linge est équipé d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil au cours de son transport.

Il faut OBLIGATOIREMENT retarder le bridage de transport avant d'utiliser la machine.

1. Devissez les deux vis A et les quatre vis B avec un tournexeis plat ou une clo pour 6 pans de 8 (cle a "pipe").
2. Retirez le bridage de transport.
3. Replacez les quatre vis extérieures B sur la machine et serrez-les.
4. Enlevez les deux obturateurs C du support de tuyau et clipsez-les dans les orifices de la machine D.

Remarque: n'oubliez pas de remetre les quatre vis extérieures en place et de les desserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, à proximé des connexions électriques, d'eau et d'évacuation.

Compensez les inégalités du sol en réglant les pieds (n'insérez ni morceaux de bois, ni carton, etc. sous les pieds):

1. Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur du pied à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Assurez-vous que les quatre pieds reposent tous correctement sur le sol et que la machine est bien horizontal et stable (à l'aide d'un niveau).

L'appareil peut etre installedans un espace de 40 cm delargeur et de 63 cm de profondeur.

Remarque : si vous installez le lave-linge sur de la moquette épaisse, réglez les pieds de manière à laisser un espace suffisant en dessous de la machine pour permettre à l'air de circuler.

Branchez le tuyau d'arrivée d'eau.

1. Vissez soigneusement le tuyau d'arrivee d'eau sur le robinet, a la main.
2. Vérifiez que le tuyau ne forme pas de noeuds.
3. Verifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (1000 kPa minimum - conforme à EN 50084).

Vérifiez régulierement que le tuyau d'arrivée d'eau ne presente ni signes de fragilisation, ni fissures. Le cas échéant, remplacez-le.

le lave-linge peut etre branchee sans clapet de retenue.

Pour la Grande-Bretagne et l'Irlande uniquement :

1. Vissez soigneusement les deux tuyaux d'arrivee d'eau : tuyau d'eau chaude (voir A),
2. et tuyau d'eau froide (voir B).

La température d'arrivée de l'eau chaude ne doit pas dépasser 60^ .

Sécurité hydraulique

(selon le modele)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifie l'étanchéité du raccordement.
  L'appareil ne doit en aucun cas etre connecte au mitigeur d'unchauffe-eau non pressurise!
• Le tuyau d'arrivée d'eau et son boîtier en plastique (selon le modele) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergés dans l'eau.
• Si le tuyau flexible est endommage, débranchez immédiatement l'ordinateil et remplacez-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau de 3 m de long doté d'une sécurité hydraulique (disponible auprès du Service Avec-vente ou chez vous Revendeur). Assurez-vous que l'opération est réalisée par un technicien qualifié.

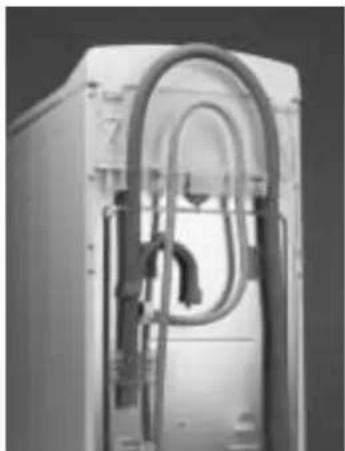

Raccordement du tuyau de vidange

1. Decroche le tuyau de vidange des fixations de gauche et de droite, voir la flèche A sur la figure.
   Remarque importante :
   NE desserrez PAS le raccord du tuyau de vidange du côté droit (voir la flèche B dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l'eau chaude.
2. Fixez la crosse de vidange coudee (C) à l'extremite libre du tuyau de vidange.
3. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier à l'aide de la crosse de vidange. Les petits lavabos ne convennent pas. Le bord de l'évier ne doit pas être situé à plus de 100 cm du sol.

Si vous devez rallonger le tuyau, utilisez un tuyau flexible de même dimension et serrez les raccords à l'aide de colliers de fixation pour tuyaux flexibles.

Longueur maximale du tuyau de vidange: 2,50 m.

Hauteur d'ecoulement maximale (crosse de vidange) : 100 cm.
Hauteur d'ecoulement minimale : 55 cm.

Remarque importante :

Vérifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
