Caractéristiques	Détails
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tr/min
Classe énergétique	A+++
Programmes de lavage	15 programmes différents
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	70 kg
Type de chargement	Chargement frontal
Écran d'affichage	Écran LED
Fonctionnalité de départ différé	Oui, jusqu'à 24 heures
Protection contre les fuites	Oui
Garantie	2 ans

FOIRE AUX QUESTIONS - EV 1097 LADEN

Que faire si ma machine à laver LADEN EV 1097 ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise de courant fonctionne. Assurez-vous également que le hublot est bien fermé et que le programmateur est correctement réglé.

Comment résoudre un problème de bruit excessif pendant le lavage ?

Vérifiez que la machine est bien de niveau et que les pieds sont ajustés. Assurez-vous que les vêtements ne sont pas entassés et que le tambour n'est pas déséquilibré.

Pourquoi ma machine à laver LADEN EV 1097 ne vidange-t-elle pas ?

Vérifiez que le filtre de vidange n'est pas obstrué et que le tuyau de vidange n'est pas plié ou bloqué. Il peut également être utile de vérifier la pompe de vidange.

Comment nettoyer le filtre de ma machine à laver ?

Pour nettoyer le filtre, ouvrez le panneau d'accès, retirez le filtre et rincez-le sous l'eau chaude. Assurez-vous d'enlever tous les résidus et remettez-le en place une fois sec.

Quel type de détergent dois-je utiliser avec ma machine à laver LADEN EV 1097 ?

Utilisez un détergent adapté aux machines à laver. Vérifiez que le détergent est compatible avec votre type de linge et respectez les recommandations de dosage sur l'emballage.

Que faire si la porte de ma machine à laver est bloquée ?

Si la porte est bloquée, attendez que le cycle soit terminé et que la machine se soit arrêtée. Si le problème persiste, vérifiez si un code d'erreur s'affiche et consultez le manuel.

Comment régler la température de lavage sur ma machine à laver ?

Pour régler la température de lavage, choisissez le programme de lavage souhaité et utilisez le bouton ou le sélecteur pour ajuster la température selon vos besoins.

Ma machine à laver LADEN EV 1097 laisse des résidus de détergent sur le linge, que faire ?

Assurez-vous de ne pas surcharger la machine et d'utiliser la quantité de détergent recommandée. Vérifiez également que le bac à détergent est propre et qu'il n'y a pas de blocages.

Comment puis-je effectuer un entretien régulier de ma machine à laver ?

Pour un entretien régulier, nettoyez le filtre, vérifiez les tuyaux et les joints, et effectuez un cycle de lavage à vide avec du vinaigre blanc pour éliminer les résidus.

Que faire si ma machine à laver affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur et suivez les instructions pour résoudre le problème. Si nécessaire, contactez le service après-vente.

MODE D'EMPLOI EV 1097 LADEN

1.Retrait de I'emballage et verification

a. Coupez et retirez la housse plastique.

b. Retirez la protection du dessus et les coins de protection.

c. Retirez la protection du bas en faisant basculer l'appareil et en le faisant pivoter sur un coin inferieur arriere.

d. Ouvrez le couverce en appuyant légerement vers le bas lorsque vous soulevez la poignée. Retirez la cale en polystyrene (selon les modèles).

e. Retirez le film de protection bleu du bandeau (selon les modèles).

• Àpres avoir déballé le lave-linge, vérifie qu'il n'apas étè endommagé pendant le transport. En casde doute, n'utilise pas la machine. Contactez leService Àpré-s-vente ou votre Revendeur local.

• Les matériaux d'emballage (sachets en plastique, éléments en polystyrene, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel.

2.Retirez le bridage de transport

L'appareil est équipé de vis de transport et d'un bridage de transport, afin d'évitier tout endommangement éventuel de l'appareil en cours de transport. Il faut obligatoirementrirer le bridage de transport avant d'utiliser le lavelinge (voir le chapitre "Installation/ Retrait du bridage de transport").

3.Installation du lave-linge

• Placez l'appareil sur un sol plat et stable.

• Reglez les pieds afin que la machine soit stable et de niveau (voir le chapitre "Installation/Réglage des pieds").

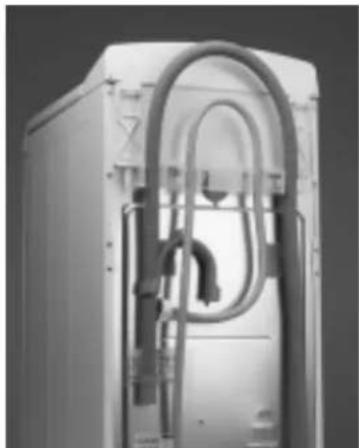

4. Arrivée d'eau

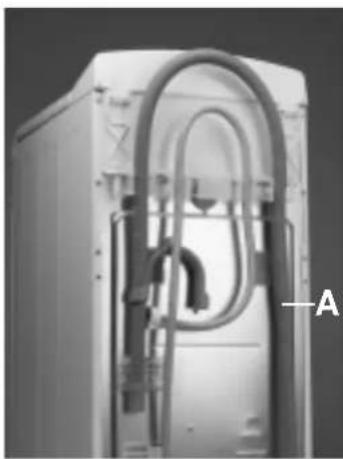

5.Tuyau de vidange de I'eau

Raccordez le tuyau d'arrivee d'eau conformement aux prescriptions de la Compagnie locale de distribution d'eau (voir le chapitre "Installation/Raccordement du tuyau d'arrivee d'eau").
- Arrivée d'eau : Eau froide uniquement
- Robinet: Raccord à vis pour tuyau 3/4"
- Pression: 100-1000 kPa (1-10 bar).
- Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier à l'aide de la crosse de vidange (voir le chapitre "Installation/Raccordement du tuyau de vidange").
Si la machine est connectee a un systeme de vidange integre, assurez-vous que ce dernier est equiped d'un event pour empêcher le replissage et la vidange d'eau simultanés (effet de siphon).

6.Raccordementelectrique

• Les raccordements electriques doivent etre réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur.
• Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l'arrière de l'appareil.
  L'appareil doit etre branché au reseau uniquement au moyen d'une prise de terre. La mise a la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions.
  N'utilisz ni rallonge, ni adaptateur multiple.
• Débranche le lave-linge avant de procédé à son entretien.
  L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doivent être possibles à tout moment après l'installation.
  N'utilisez en aucun cas la machine si elle a ete endommagee pendant le transport. Informez-en le Service Apre's-vente.
  Le cable d'alimentation ne doit etre remplace que par le Service Apre's-vente.
  L'appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les appareils installés dans les locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant decline toute responsabilité en cas de dommages corporels ou matériels resultant directement ou indirectement du non-respect des instructions ci-dessus.
  Le lave-linge ne doit etre utilise qu'aux fins domestiques prevues.

Dimensions:

Largeur:400mm

Hauteur:900mm

Profondeur:600mm

PREMIER CYCLE DE LAVAGE

Nous recommandons d'effectuer le premier cycle de lavage a vide. Ce cycle sert a eliminer I'eau residuelle due aux contrôles effectues en usine.

1.Ouvrelezrobinet.
2. Fermez les portillons du tambour.
3. Versez un peu de détergent (environ 30 ml) dans le compartment
4. Appuyez sur la touche "Marche/Arret".
5. Choisissez un programme court (voir le "Tableau des programmes").
6.Appuyez sur la touche "Depart".

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

1.Emballage

• Les matériaux d'emballage sont recyclables à 100% et portent le symbole du recyclage Pour la mise au rebut, suivez les reglementations locales en vigueur.

2.Conseils pour economiser I'energie

• Vous tirérer un profit maximal de l'énergie, de l'eau, du détergent et du temps en utilisant la charge maximale recommandaee.

• Ne dépassez pas les doses prescrites sur les paquets de dédTergent.

La boule Eco est un système spécial installe sur I'evacuation : il empêche touteuite du détergent contenu dans le tambour et préserve ainsi l'environnement.

N'utilise la fonction de prélavage que pour le linge très sale. Economise du détermgent, du temps, de l'eau et du courant en ne selectionnant pas la fonction "Prélavage" pour du linge normalement sale.

• Prétraitez les taches avant lavage en utilisant un détacheur ou en les frrottant avec du savon et en les faisant tremper, pour évier d'utiliser un programme à haute temperature.

Economisez de l'energie en utilisant un programme de lavage à 60^ au lieu d'un programme à 90^ , ou à 40^ au lieu de 60^ .

Economisez de I'energie et du temps en choisisant un essorage a vitesse elevated pour高速发展 l'humidite du linge avant d'utiliser un programme de sechage (pour les machines dont la vitesse d'essorage est reglable).

3.Mise au rebut de I'emballage et des ancients apparèils

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Electriques et Electroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole present sur l'appareil ou sur la documentation qui I'accompagne indique que ce produit ne peut en aucune cas soitTraits comme dechet memager. Il doit par consequent etre

remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour Obtienir de plus amples détails au sujeit duTraitement, de la recupération et du recyclage de cet apparéil, veillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Le lave-linge est fabrique a partir de matériaux recyclables. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur.
- Avant de vous séparer de l'appareil, rendez-le inutilisable en coupant le cable d'alimentation de manière à ce que l'appareil ne puisse plus être raccordé au réseau électrique.
- Nettoyez toute trace de détergent dans le bac à produits si vous avez l'intention demettre la machine au rebut.

4.Sécurité enfants

Veillez a ce que les enfants ne jouent pas avec l'appareil ou dans l'appareil.

5.Recommendations generales

• Ne laisses jamais l'appareil inutillement branché.
  Fermez le robinet.
• Avant de procéder au nettoyage ou à l'entretien, veillez à débrancher l'appareil.
  Pour nettoyer la carrosserie de I'appareil, utilisez du détergent neutre et un chiffon humide.
• N'utilISEZ PAS DE PoudRE À RÉCURER.
  N'ouvrez pas la porte brusquement.
• Si nécessaire, le cable d'alimentation doit être remplaced par un cable d'alimentation d'origine, disponible auprès du Service Apres-vente. Le cable d'alimentation ne doit être remplaced que par un technicien qualifié.

6. Déclaration de conformité CE

L'appareil répond aux exigences des Directives Communautaires:

73/23/CEE relative à laasse tension 89/336/CEE relative à la compatibilité electromagnétique

93/68/CEE relative aux marques CE C E

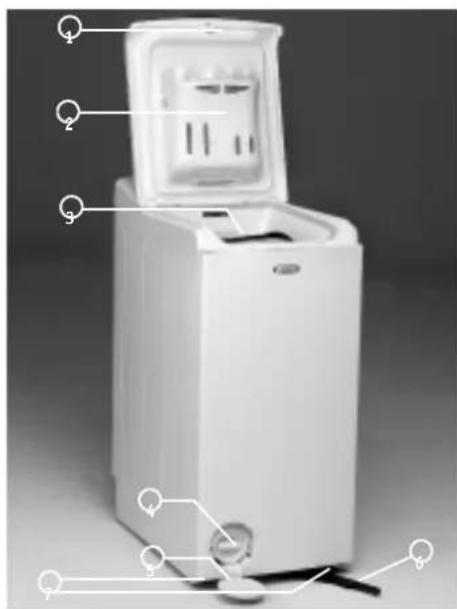

DESCRIPTION DU LAVE-LINGE

1.Porte

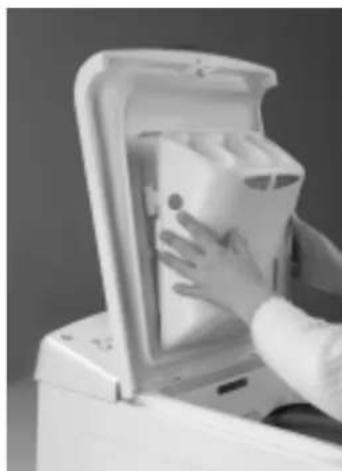

2. Bac à produits
3.Portillons du tambour
4. Pompe et filtre
5. Étiquette Service Àprou-vente (derrière le couvercle du contrôle)
6. Levier de mobilité (selon les modèles)

Pour déplacer le lave-linge : tirez un peu la poignée à la main et tirez-la jusqu'à la butée avec le pied.

1. Pieds régables

PREPARATION DU LAVAGE

Tri du linge

1. Triez le linge suivant

Le type de tissu / le symbole de l'étiquette d'entretien

Coton, tissus mixtes, synthétiques, laine, linge délicat.

La couleur

Séparez le linge blanc du linge de couleur.
Lavez séparément le linge de couleur neuf.

Le poids

Remplisse le tambour en alternant les grandes et les petites pieces afin d'améliorer l'efficacité de lavage et la répartition du linge dans le tambour.

La catégorie du linge

Lavez séparément le linge délicat : Sélectionnez le programme approprié pour la laine lavable en machine . Les ridesaux et autres textiles délicats. Retirez tout crochet des ridesaux ou place-les dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pieces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d'oreiller avec fermeture à glissière.

2.Videz les poches

Les pièces de monnaie, épinges de sureté, etc. risquent d'endommager le linge, le tambour et la cuve.

3.Fermetures

Fermez les fermétures à glissière, les boutons et les agrafes ; attachez les ceintures et les rubans.

Traitément des taches

• En règle générale, les taches de sang, de lait, d'oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme.
  Pour les taches de vin rouge, de café, de thé, d'herbe, de fruits, etc., ajoutez un détachant dans le bac à produits ou le'eau de javel dans le compartment correspondant (en la ne le modele).
  Au besoin,traitez préalablement les taches tenaces au moyen d'un detachant.

Teinture et decoloration

Les produits vendus en commerce se composent généralement d'un colorant, d'un fixateur et de sel.
Versez le colorant, le fixateur puis le sel directement dans le tambour vide. Ne remplissez le linge qu'après cette operation.

Utilisez exclusivement des teintures et produits de blanchiment recommendés pour les lave-linge.
- Respectez les instructions du fabricant.
- Les composants en plastique et en caoutchouc à l'intérieur de l'appareil peuvent changer de couleur.

Amidonnage

• Dissolve/diluez l'amidon liquide ou en poudre dans un petit recipient en ajoutant environ 80 à 100 ml d'eau, en dehors du lave-linge. Chargeze le linge et fermez les portillons du tambour. Verze l'amidon dissout dans le compartment Assoupissant du bac à produits. Fermez le couvercle, selectionnez le programme "Rincage et Essorage" et démarrez-le.

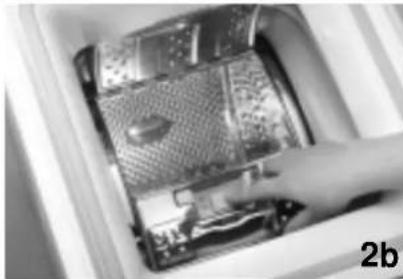

Chargement du linge

1. Ouvrez le couvercle de la machine.

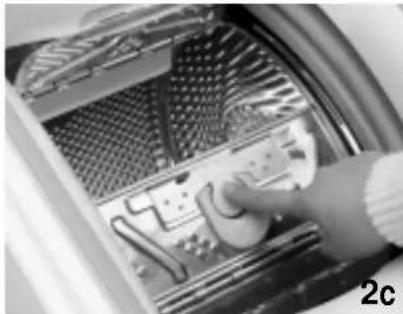

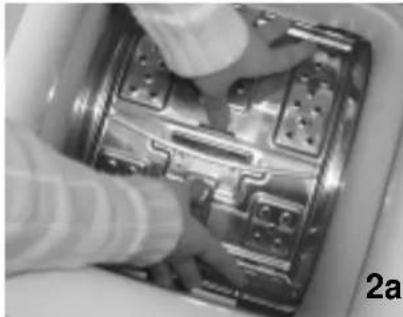

2. Ouvrez le tambour en appuyant sur le petit portillon (2a) ou sur le bouton (2b) - selon le modele - et en maintainant le grand portillon. Si I'ouverture du tambour correspond a celle de la photo 2c, il vous suffit d'appuyer sur le bouton sans maintainir le grand portillon.
3. Introduisez les pieces de linge une par une dans le tambour, sans les comprimer. Respectez les charges recommandées dans le "tableau des programmes": une surcharge de la machine donnera des résultats moins satisfaisants et froissera le linge.
4. Pour fermer le tambour, ramenez les deux portillons vers le centre.

ATTENTION: Assurez-vous que les portillons sont correctement verrouillés (pour le modele illustré dans la photo 2c : il faut que le bouton dépasse au-delà du bord du grand portillon)

DÉTERGENTS ET PRODUITS ADDITIFS

Choix du bon détergent et desbons produits additiifs

Le type de détergent dépend :

du type de tissu (coton, synthétiques, lingedelicat, laine).
Remarque: Pour la laine, n'utilise que des détergents spécifique.
de la couleur .
- de la température de lavage;
du type et du degré de salissure.

Remarques :

Les traces blanches sur les tissus noirs proviennent des composants insolubles des détergents modernes sans phosphate. Si ce cas se présente, sécouez le linge ou Brossez-le ou utilisez un détergent liquide.

Conserve le dédTangent et les produits additifs dans un endroit sec, hors de portée des enfants.

N'utilise que du détergent et des produits additifs prévus pour être utilisés dans des lave-linge automatiques.

Si vous utilise des produits anticalcaires, des teintures ou des agents de décoloration, assurez-vous qu'ils conviennent pour les lave-linge. Un détartrant peut contenir des composants susceptibles d'attaquer certaines pieces de votre lave-linge.

N'utilise pas de solvants dans l'appareil (como de I'essence de terrebenthine).

Ne lavez pas du linge qui a ete traite avec des solvants ou des liquides inflammables.

DOSAGE

Respectez les doses recommanèees spécifiées sur les paquets de détergent. Les doses dépendant :

• du type et du degré de salissure ;

• de la quantité de linge;

• charge complete : selon les recommandations du fabricant ;

• demi-charge : 3/4 des doses prescrites ;
• charge minimale (environ 1 kg): la moitié des doses prescrites;

de la durée de l'eau (renseignez-vous auprès de chaque Compagnie de distribution d'eau): l'eau douce nécessite moins de détergent que l'eau dure.

Remarques :

Tout surdosage provoquera une formation excessive de mousse et diminuera l'efficacité du lavage.

En cas de formation excessive de mousse, le

dispositif anti-mousse de l'appareil empêchera l'essorage.

Un dosage insuffisant peut provoquer : du linge gris, des dépôts sur le tambour, la cuve et la resistance.

En cas d'utilisation d'assouplissants concentrés, ajoutez de l'eau dans le bac à produits jusqu'à repère de niveau "MAX".

Pour que les détangers en poudre ou les détengents liquides très concentrés se diffusent bien, utilisez la boule de dosage fournie avec le détagent et mettez-la dans le tambour.

TABLEAU DE DURETE DE L'EAU

CATEGORIE DE DURETÉ DE L'EAU	CARACTÉ RISTIQUES	Dureté allemande °dH	Dureté français °fH	Dureté anglaise °eH
1	douce	0-7	0-12	0-9
2	moyenne	7-14	12-25	9-17
3	dure	14-21	25-37	17-26
4	très dure	plus de 21	plus de 37	plus de 26

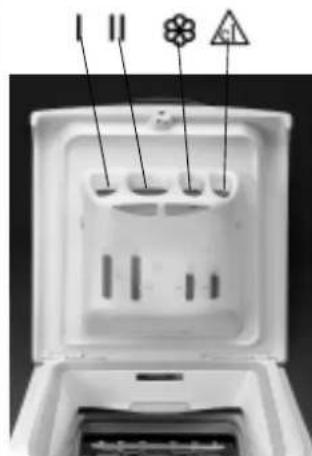

Remplissage des déterments et produits additifs

Selon le modele, le bac a produits disposera de trois ou quatre compartments.

Versez le détergent :

Lessive pour prélavage et lavage principal
- Lessive pour lavage principal sans prélavage
- Adoucissant et produit amidonnant, ne dépassez pas le repère "MAX".
Eau de Javel, ne depassez pas le repere MAX" (modèle a quatre compartiments uniquement)
Detachants
- Adoucisseurs d'eau (durete de l'eau 4)
Amidon (dissout dans I'eau)

Veillez a ne pas dépasser le repère“MAX”.

N'utilise pas de détergents liquides pour les programmes avec prélavage. Pour les programmes sans prélavage et des températures de froid à 40^ , il est recommendé d'utiliser des détergents liquides pour éviter les traces blanches sur le linge.

SELECTION DE PROGRAMME

Préparation du cycle de lavage

1. Chargez la machine, fermez les portillons du tambour et vérifie qu'ils sont bien verrouillés.

2. Versez le détergent et les produits additifs dans le bac à produits en veillant à ne jamais dépasser le repère “MAX”. Référez-vous au chapitre “Détergents et produits additifs”.

Selectionnez le programme

1.Appuyez sur la touche Marche/Arret. Levoyant de la touche "Depart"clignote.
2. Tournez le selectiveur de programme jusqu'au programme désire. Sélectionnez le(s) option(s) souhaïée(s) décrites dans le Tableau des Programmes, en appuyant sur la(les) touche(s) correspondante(s).

Départ Retardé (selon les modèles)

La touche "Départ Différé" permet au consommateur de démarrer la machine à sa(Meilleure) convenance, par exemple la nuit pour bénéficier de tarifs plus avantageux.

• Sélectionnéz le programme et la température, la vitesse d'essorage et les options.
  Appuyez plusieurs fois sur la touche "Départ différé" pour obtenir un-delai de 1, 3, 6, 9 ou 12 heures. Levoyant correspondant clignote.
• Démarrez le programme (voir paragraphe suivant). Si vous réduisez le nombre d'heures avant le démarriage, leayarant correspondant clignote.
  Le voyant du déali sélectionné cesse de clignoterès que le programme démarre. Levoyant correspondant à la phase du déroulement du programme s'allume.

Pour réduire le nombre d'heures avant le démarriage ou annuler l'option "Départ différé"

• Appuyez (autant de fois que nécessaire) sur la touche "Départ différé". Il est à noter, toutefois, que si vous avez déjà appuyé sur la touche "Départ", le cycle de lavage sélectionné démarre immidiatement des que vous appuyez sur "Départ retardé" avec le voyageant correspondant à "1h" qui clignote.

Pour augmenter le nombre d'heures avant le démarriage du programme

• Mettez le lave-linge hors tension en appuyant sur la touche "Marche/Arret".
• Positionnez le sélecteur de programme sur un autre programme.
• Remettez la machine en marche en appuyant à nouveau sur la touche "Marche/Arrêt".
• Sélectionnez à nouveau le programme et les options souhaitems. Sélectionnez le déali en appuyant (autant de fois que nécessaire) sur la touche "Départ différé". Appuyez sur la touche "Départ".

Démarrage du programme

Vérifiez que la machine est mise sous tension. Ouvrez le robinet et appuyez sur la touche "Départ". Levoyant de la touche "Départ")cesse de clignoter et resté allumé de façon permanente.

Remarque: En cas de panne de courant ou de déconnexion de l'appareil pendant le cycle, le programme redémarrera au point où il a été interrompu.

Fin du cycle de lavage

Levoyant de déroulement de programme "Fin"sallume.
1. Appuyez sur la touche "Marche/Arret" pourmettre l'appareil hors tension.
2.Fermez le robinet
3. Attendez que la porte se déverrouille (au bout d'1 minute env.).
- Ouvrez la porte de l'appareil et les portillons du tambour et retirez le linge.

Changement de programme en cours de cycle

1. Mettez l'appareil hors tension en appuyant sur la touche "Marche/Arret".
2. Tournez le sélecteur de programme jusqu'au nouveau programme.
3. Remettez l'appareil sous tension en appuyant à nouveau sur la touche "Marche/Arrêt". La touche "Départ" clignote. Si nécessaire, seLECTIONnez les options supplémentaires et la vitesse d'essorage.
4. Démarrez le programme en appuyant sur la touche "Départ".

Pause/Interruption de programme

Si, pour une raison quelconque, vous désirez interrompre le programme pendant un certain temps et le poursuivre ultérieurement :
1. Appuyez sur la touche "Marche/Arret".
2. Une fois ce temps écoué, appuyez à nouveau sur la touche "Marche/Arrêt."

Annulation de programme

1. Mettez l'appareil hors tension en appuyant sur la touche "Marche/Arret".
2. Positionnez le selecteur de programme sur "Vidange".
3. Remettez la machine en marche en appuyant à nouveau sur la touche "Marche/Arrêt". Levoyant de la touche "Départ" clignote.
4. Appuyez sur la touche "Départ" pour démarrer le programme de "Vidange".

NETTOYAGE DU Filtre

L'appareil est équipé d'une pompe autonnettoyante. Le filtré retient des objets comme des boutons, des pieces de monnaie, des épingles de sureté, etc. laissés dans le linge.

1. Debranchez l'appareil.
2. Ouvrez le couvercle du filtre avec une piece de monnaie.
3. Placez un recipient sous le filtré.
4. Tournez lentement le filtre dans le sens inverse des aiguilles d'une montre jusqu'à ce que la poignée soit en position verticale; ne l'extrayez pas encore.
5. Attende qu'il n'y ait plus d'eau qui s'écoule.
6. Vous pouvez alors dévisser complètement le filtré et le sortir.
7. Eliminze les impuretés.
8. Verifiez que la turbine de la pompe (située dans le compartment derriere le portillon du filtre) tourne librement.
9. Réinsérez le filtré et revissez-le à fond dans lesens des aiguilles d'une montre, jusqu'à la butée (la poignée est à l'horizontale).
10. Versez 1/2 litre d'eau dans la machine par le tambour et vérifie que le filtrne ne fuit pas.
11. Refermez le couvercle du filtré.
12. Rebranche l'appareil.

Vérifiez le filtré si l'appareil ne vidange pas correctement ou n'essore pas.

Le lave-linge est équipé d'un dispositif de sécurité qui arrête la machine avant tout replissage si, lors de l'étape précédente du cycle de lavage, l'eau n'a pas eté complètement evacuée de la cuve.

Contrôlez et nettoyez régulierement le filtré, au moins deux à trois fois par an.

REMARQUE IMPORTANTE: Avant de vider le filtr, attendez que I'eau soit froide.

VIDANGE DE L'EAU RÉSIDUELLÉ

Quand fault-il vidanger I'eau résiduelle (problème de vidange)?

• Avant de transporter (déplacer) la machine.
• Lorsque l'appareil est installé dans une piece exposée au gel. Il est préféable dans ce cas de vidanger la machine après chaque lavage.

• Si les voyants indiquant un problème de vidange clignotent (voir le chapitre "Diagnostic rapide")

• Arrétez et débranchez l'appareil.

• Fermez le robinet, débranchez le tuyau d'arrivée d'eau de la machine et laissez couler l'eau dans une bassine.
• Ouvrez le filtré, laissez couler l'eau dans une petite bassine et fermez le filtré.
• Dégagez le tuyau de vidange puis ouvre le clip de fixation situé à l'arrière de la machine (voir la flèche A).
• Laissez couler l'eau résiduelle dans une bassine plate.
• Attende que l'eau soit totalement écoulée.
• Refixer le tuyau de vidange avec le clip et replacez-la avec sa crosse coudee.
• Rebranche le tuyau d'arrivée d'eau et la prise de courant.

Remarque importante :

• Àpres avoir réalisé la vidange de l'eau résiduelle, vissez le tuyau d'arrivée d'eau de la machine à la main. Vérifiez l'étanchéité des raccordements de la machine en ouvrant le robinet à fond.

NETTOYAGE ET ENTRETIEN

Bac à produits

1.Appuyez sur les boutons de chaque cote du bac a produits.
2. Tirez le bac à produits vers vous et retirez-le. Il se peut qu'une petite quantité d'eau reste dans le compartmenté à détergent. Il est recommendé de transporter le bac à produits en position verticale.
3. Lavez le bac à produits à l'eau courante.
Vous pouvez également retarder les bouchons du siphon dans le bac à produits pour les nettoyer.
4. Replacez les bouchons du siphon dans le bac à produits (le cas échéant). Veillez à les remettre correctement en place.
5. Replacez le bac à produits en plaçant les ergots inférieurs dans les trous de la porte et faites pivoter jusqu'à ce que les deux boutons supérieurs s'encliquettent. Remarque: assurez-vous que le bac à produits est parfaitement réinstallé.

Filtre du tuyau d'arrivée d'eau

Contrôlez et nettoyez régulierement (au moins 2 à 3 fois par an).

1. Debranchez l'appareil.
   2.Fermez le robinet.
2. Devissez le tuyau flexible du robinet.
3. Nettoyez soigneusement le filtré situé à l'extrémité du tuyau, sans le monter, en utilisant par exemple une Brosse à dent. Remarque: Pour les machines équipées d'un tuyau de type "A", il ne doit pas être immergés dans l'eau.
4. Revissez à la main le tuyau flexible au robinet. sans utiliser de pince (risque d'écrasement du joint).
5. Ouvrez le robinet et vérifie l'étanchéité des raccordements.
6. Rebranche l'appareil.

Récupération d'un objet tombe entre le tambour et la cuve

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le recuperer grâce à l'une des aubes du tambour amovible

1. Debranchez l'appareil.
2. Retirez le linge du tambour.
3. Fermez les portillons du tambour et faites tourner le tambour d'un demi-tour.
4. À l'aide d'un tournevis, appuyez sur l'extrémité en plastique tout en faisant glisser l'aube du tambour de la gauche vers la droite.
5. Celle-ci tombera dans le tambour.
6. Ouvrez le tambour : vous pouvez récapérer l'objet à travers l'orifice du tambour.
7. Replacez l'aube du tambour par l'intérieur: Placez l'extrémité en plastique au-dessus du trou sur le côte croit du tambour.
8. Faites ensuite glisser l'aube en plastique de droite à gauche jusqu'à ce qu'elle se clipse.
9. Refermez les portillons du tambour, faites tourner le tambour d'un demi-tour et vérifie le bon positionnement de l'aube sur tous les points d'ancrage.
10. Rebranchez l'appareil.

Carrosserie et bandeau de commandes

• Nettoyez avec un chiffon humide.
  Si nécessaire, utilisez un détergent neutre (n'employez pas de poudre à récurer).

Joint de la porte

• Nettoyez de temps en temps avec un chiffon humide.

Tuyau(x) d'arrivee d'eau

• Verifiez régulierement que le tuyau d'arrivée d'eau ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

DIAGNOSTIC RAPIDE

Le lave-linge est équipé de systèmes de sécurité automatiques qui détectent précocement les anomalies et vous permettent de réagir en conséquence.

Il ne s'agit cependant souvent que de petites pannes auxquelles il est très facile de remedier. Par exemple :

*L'appareil ne démarre pas, aucun voyant ne s'allume.

Veuillez vérifier :

• si I'appareil est branché.
• si la prise de courant fonctionne correctement (avec une lampe de chevet, par exemple).
• si la touche "Marche/Arrêt" est enforcée.

*Le lave-linge ne démarre pas, mais le voyant "Départ" clignote.

Veuillez vérifier :

• si le programme a été modifié.

Appuyez une nouvelle fois sur la touche "Départ".

*Le lave-linge ne démarre pas après avoir appuyé sur "Départ", le voyant de la touche "Départ" continue de clignoter.

Veuillez vérifier :

• si la porte est fermée correctement. Ouvrez-la, puis refermez-la.

*L'appareil s'arrête pendant le programme.

Veuillez vérifier :

• si la touche "Arrêt Cuve Pleine" est enclenchée : désactivez cette option en appuyant à nouveau sur la touche ou en démarrant le programme de "Vidange".
• le programme n'a pas démarré (levoyant "Départ" clignote). Appuyez sur la touche "Départ".
• si le système de sécurité de l'appareil est activé. Voir le "Tableau de description des pannes".

*Le détengent et les produits additifs ne sont pas evacués correctement.

Veuillez vérifier :

• si le bac a produits est installé correctement et n'est pas bloqué (voir le chapitre "Nettoyage et entretien").
• si le filtré dans le tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien").

*L'appareil vibre pendant l'essorage.

Veuillezverifier：

• si le lave-linge est de niveau et si tous les pieds ont ete regles correctement (voir le chapitre "Installation").
• si le bridage de transport a ete retire. Avant de dettre I'appareil en service, il faut OBLIGATOIREMENT retirer les vis de transport et le bridage de transport (voir le chapitre "Installation").

* Le linge n'est pas assez essore.

Remarque:L'appareil est equiped'unsysteme de detection et de correction de balourd. Si vous lavez des pioces de grandes dimensions (sortie de bain, par exemple), il se peut que le systeme de correction de balourd reduise automatiquement la vitesse d'essorage ou linterompe s'il detecte un balourd trop important au debut de I'essorage, et ce afin de preserver I'appareil.

Veuillez vérifier :

• si le mouvement de la turbine de la pompe n'est pasentré (voir le chapitre "Nettoyage du contrôle").
• si, à la fin du programme le linge est encore humide : ajoutez eventuèlement d'autres vêtements et redémarrez un programme d'essorage.
• s'il y a de la mousse sur le linge: redémarrez un cycle de rincage-essorage pour éliminer le surplus de détergent.

La formation excessive de mousse peut également empêcher l'appareil d'essorer.

Que faire si le système de sécurité du lave-linge détecte une anomalie?

Le programme est interrompu et différents indicateurs (selon le modele) signaient la source de la panne.

Tableau de description des pannes.

Les voyants de la vitesse d'essorage clignotent Description de la panne

1ère ("0") "Problème d'acciviée d'eau"

1ère ("0") + 2ème "Problème de vidange"

Autres combinaisons "Problème lié aux composants électriques"

1ère ("0") + 4ème "Panne Hydrosécurité"

3ème "Détention de mousse / surdose de détergent"

a. \* Probleme d'arrivee d'eau (pas d'eau ou quantite d'eau insuffisante)

Arretez l'appareil en appuyant sur la touche "Marche/Arret" et debranchez-le.

Veuillez vérifier

• si le robinet est ouvert à fond et si la pression d'arrivée d'eau est suffisante.
• si le tuyau d'arrivée d'eau n'est pas plié.
• si le filtrte du tuyau d'arrivée d'eau n'est pas obstrué (voir le chapitre "Nettoyage et entretien").
• si l'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.
• l'appareil est équipé d'un tuyau de sécurité et la soupape de sécurité est ouverte (voyant rouge dans le verre-regard de la soupape de sécurité). Dans ce cas, remplacez par un nouveau tuyau de sécurité.

Rebranche l'appareil.

Appuyez sur la touche "Marche/Arrêt" et sur la touche "Départ" pour poursuivre le programme (n'ajoute pas de détergent avec ce programme). En cas de persistence du problème,appelez le ServiceAprés-vente(voir le chapitre "ServiceAprés-vente").

b. \*Problème de vidange

Arretez l'appareil en appuyant sur la touche "Marche/Arret" et débranchez-le.

Veuillez vérifier

• si le tuyau de vidange n'est pas pié (voir le chapitre "Installation").
• si le mouvement de la turbine de la pompe n'est pas entrave (voir le chapitre "Nettoyage du filtré").
• si I'eau se trouvant dans le tuyau d'arrivée d'eau n'est pas gelée.

S'il reste de I'eau dans le tambour, vous pouvez la vidanger en suivant les instructions fournies dans le chapitre "Vidange de I'eau résiduelle".

REMARQUE IMPORTANTE: Avant de vidanger, assurez-vous que le bain lessiviel est refroidi.

Rebranche l'appareil.

Appuyez sur la touche "Marche/Arrêt" et sur la touche "Départ" pour poursuivre le programme (n'ajoutez pas de détergent avec ce programme). En cas de persistence du problème,appelez le ServiceAprés-vente(voir le chapitre "ServiceAprés-vente").

c. \* Detection de panne par le module electronique

Eteignez l'appareil. Remettez-le sous tension en appuyant sur la touche "Marche/Arret". En cas de persistence du probleme, appezelez le Service Apre's-vente (voir le chapitre "Service Apre's-vente").
d. *Defaut Hydrosecurite (selon les modeles) Les indicateurs de defaut sont allumés et la pompe fonctionne.

La panne d'hydrosécurité peut avoir été déclenchée par :

1.une formation excessive de mousse.
2. une fuite au niveau du tuyau d'arrivée d'eau ou de l'appareil.

Eteignez l'appareil en appuyant sur la touche "Marche/Arret", débranche-let et fermez le robinet d'arrive d'eau.

Inclinez delicatement l'appareil vers I'avant pour permettre a I'eau de s'évacuer.
Ensuite :

1. Rebranchez l'appareil.
2. Ouvrez l'arrivee d'eau (si la touche "Marche/ Arret" n'est pas enforcée et que la machine commence a se replir, fermez le robinet d'arrivee d'eau et contactez le Service Avres-vente).
3. Appuyez sur la touche "Marche/Arrêt".
   Selectionnez à nouveau le programme souhaite, ajoutez du détergent si nécessaire et appuyez sur la touche "Départ" pour relancer le programme.

En cas de persistence du problème,appelez le Service Apre-s-venture (voir le chapitre "Service Apre-s-venture").

e.\*Detection de mousse

Un quantité excessive de mousse peut provoquer l'interruption du cycle de lavage.

1. Mettez la machine hors tension en appuyant sur la touche "Marche/Arrêt".
2. Positionnez le selecteur de programme sur le programme "Vidange".
3. Remettez la machine sous tension en appuyant sur la touche "Départ".
4. Dés que le programme de vidange est terminé, redémarrez le programme sélectionné au départ et versez une quantité de détergent réduite dans le bac à produits.

SERVICE APRÈS-VENTE

Avant de contacter le Service Apre-. vente:

1. Verifiez s'il n'est pas possible de remédier vous même au début (voir le chapitre "Diagnostic rapide").
2. Redemarrez le programme pour vérifier que l'inconvenient a eté élimné.
3. Si l'appareil ne fonctionne toujours pas correctement,appelez le ServiceApres-vente.

Communiquez :

• le type de panne,
• le modele exact de l'appareil,
• le code Service (numéro après le mot SERVICE) -

SERVICE

0000 000 0000

I'etiquette du Service Apre-veste se trouve dans le couvercle de filtre ou a I'arriere de la machine -,

• donne la distance de 100 m.
• Voitre numero de telephone et le preFixe.
  Voudevez contacter en prioritele Service
  Apres-ventedu Revendeur qui youa a fourni
  I'appareil.

TRANSPORT ET DÉPLACEMENT

1.Débranchez l'appareil.
2. Fermez le robinet.
3. Debranchez le tuyau d'arrivee d'eau et de vidange.
4. Laissez s'écouler l'eau presente dans les tuyaux et dans la machine (voir le chapitre "Vidange de l'eau résiduelle"). Attendeze que l'eau soit froide pour éviter tout accident.
5. Pour facilitier le déplacement de la machine, tirez un peu la poignée située en bas à l'avant (en option sur certains modèles) à la main et tirez-la jusqu'à la butée avec le pied. Àpres le déplacement, repoussez ensuite la poignée dans sa position stable d'origine.
6. Remettez le bridage de transport en place pour transporter la machine.
7. Transportez le lave-linge verticallement. REMARQUE IMPORTANTE: N'utilise pas l'appareil tant que la poignee est tirée.

INSTALLATION

Retrait du bridage de transport

L'appareil est équipé d'un bridage de transport, afin d'éviter tout endommagement évientuel de l'appareil en cours de transport.

Il faut obligatoirement retarder le bridage de transport avant d'utiliser la machine.

1. Devissez les deux vis A et les quatre vis B avec un tournévis plat ou une clé pour 6 pans de 8 (cle à "pipe").
2. Retirez le bridage de transport.
3. Replacez les quatre vis extérieures B sur la machine et serrez-les.
4. Enlevez les deux obturateurs C du support de tuyau et clipsez-les dans les orifices de la machine D.

Remarque: n'oubliez pas de remettre les quatre vis extérieures en place et de les desserrer.

Réglage des pieds

Installez l'appareil sur une surface plane, a proximé des connexions électriques, d'eau et d'évacuation.

Compensez les inégalités du sol en réglant les pieds (n'insérez ni morceaux de bois, ni carton, etc. sous les pieds):

1. Desserrez le contre-écrou à l'aide de la clé fournie.
2. Reglez la hauteur du pied à la main.
3. Resserrez le contre-écrou en le tournant dans le sens inverse des aiguilles d'une montre.

Assurez-vous que les quatre pieds reposent tous correctement sur le sol et que la machine est bien horizontal et stable (servez-vous d'un niveau à bulles).

L'appareil peut etre installedans un espace de 40 cm delargeur et de 63cm de profondeur.

Remarque: si vous installez la machine sur de la moquette épaisse, voirlez à garantir un espace sous la machine en réglant les pieds, pour permettre à l'aide de circuler librement.

Branchez le tuyau d'arrivée d'eau.

1. Vissez soigneusement le tuyau d'arrivée d'eau sur le robinet, à la main.
2. Verifiez que le tuyau ne forme pas de noeud.
3. Verifiez l'étanchéité des raccordements du robinet et de la machine en ouvrant le robinet à fond.

Si le tuyau n'est pas suffisamment long, remplacez-le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - agree conformément à EN 50084).

Vérifiez régulierement que le tuyau d'arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplaceze-le.

Le lave-linge peut etre branché sans clapet anti-retour.

Sécurité hydraulique

(selon les modèles)

• Vissez le tuyau au robinet d'arrivée d'eau. Ouvrez le robinet à fond et vérifie l'étanchéité du raccordement.
  L'appareil ne doit en aucun cas etre connecte au mitigeur d'unchauffe-eau non pressurise!
• Le tuyau d'arrivée d'eau et son boîtier plastique (selon les modèles) contiennent des composants électriques : le tuyau flexible ne doit pas être coupé et le boîtier ne doit pas être immergé dans l'eau.
  Si le tuyau flexible est endommage, débranchez immédiatement l'appareil et remplacez-le.

Si le tuyau flexible n'est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du ServiceApres-Vente ou chez vous Revendeur).Assurez-vous que I'opération est réalisée par un technicien qualifié.

Raccordement du tuyau de vidange

1. Decroche le tuyau de vidange des fixations de gauche et de droite, voir la flèche A sur la figure.
   Remarque importante :
   NE desserrez PAS le raccord du tuyau de vidange du côté droit (voir la flèche B dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l'eau chaude.
2. Fixez la crosse de vidange coudee (C) à l'extremite libre du tuyau de vidange.
3. Connectez le tuyau de vidange au siphon ou accrochez-le au rebord d'un évier avec la crosse de vidange. Les petits lavabos ne conviennent pas. Le bord de I'évier ne doit pas se situer à plus de 100 cm du sol.

Si vous devez rallonger le tuyau, utilisez un tuyau flexible de
memes dimensions et serrez les raccords a l'aide de colliers
de fixation pour tuyaux flexibles.
Longueur maximale du tuyau de vidange: 2.50m Hauteur d'ecoulement maximaile (crosse de vidange): 100~cm Hauteur d'ecoulement minimale: 55~cm

Remarque importante :

Verifiez que le tuyau de vidange ne forme pas de noeuds et ne risque pas de tomber pendant le fonctionnement.
