Caractéristiques techniques	Scie pneumatique Chicago Pneumatic CP7900, moteur à air comprimé, puissance de 0,5 HP, vitesse à vide de 20 000 tr/min, longueur de la lame de 150 mm.
Utilisation	Idéale pour la découpe de matériaux légers tels que le métal, le plastique et le bois, utilisée dans les ateliers de réparation et de fabrication.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer les filtres d'air, remplacer les lames usées pour garantir un fonctionnement optimal.
Sécurité	Porter des lunettes de protection et des gants lors de l'utilisation, s'assurer que l'outil est débranché lors du changement de lame.
Informations générales	Poids léger pour une manipulation aisée, conception ergonomique pour un confort d'utilisation prolongé.

FOIRE AUX QUESTIONS - CP7900 Chicago Pneumatic

Comment changer la lame de la scie Chicago Pneumatic CP7900 ?

Pour changer la lame, dévissez la vis de fixation de la lame à l'aide d'une clé Allen fournie. Retirez la lame usagée et insérez la nouvelle lame, puis resserrez la vis de fixation.

Quel type de lame puis-je utiliser avec la scie Chicago Pneumatic CP7900 ?

La scie CP7900 est compatible avec des lames de 150 mm adaptées à la coupe de divers matériaux. Assurez-vous de choisir une lame en fonction du matériau que vous souhaitez couper.

Comment régler la vitesse de la scie Chicago Pneumatic CP7900 ?

La vitesse de la scie est réglable via le régulateur de vitesse situé sur le corps de l'outil. Tournez le régulateur dans le sens horaire pour augmenter la vitesse et dans le sens antihoraire pour la diminuer.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que la source d'air est correctement connectée et que la pression de l'air est suffisante. Assurez-vous également que le bouton de démarrage est en position 'ON'.

Comment nettoyer ma scie Chicago Pneumatic CP7900 après utilisation ?

Après utilisation, débranchez la source d'air et utilisez un chiffon sec pour essuyer la scie. Évitez d'utiliser des produits chimiques agressifs. Vérifiez également que l'ouverture de la lame est exempte de débris.

La scie émet des bruits étranges, que dois-je faire ?

Si vous entendez des bruits étranges, cela peut indiquer un problème de roulement ou de lame mal fixée. Éteignez l'outil et inspectez-le. Si le problème persiste, contactez un professionnel pour une vérification.

Quelle est la pression d'air recommandée pour la scie Chicago Pneumatic CP7900 ?

La pression d'air recommandée pour un fonctionnement optimal de la scie CP7900 est de 6,3 bars.

Comment stocker ma scie Chicago Pneumatic CP7900 correctement ?

Pour un stockage adéquat, gardez la scie dans un endroit sec et frais, à l'abri de l'humidité. Utilisez une housse de protection si possible pour éviter les dommages.

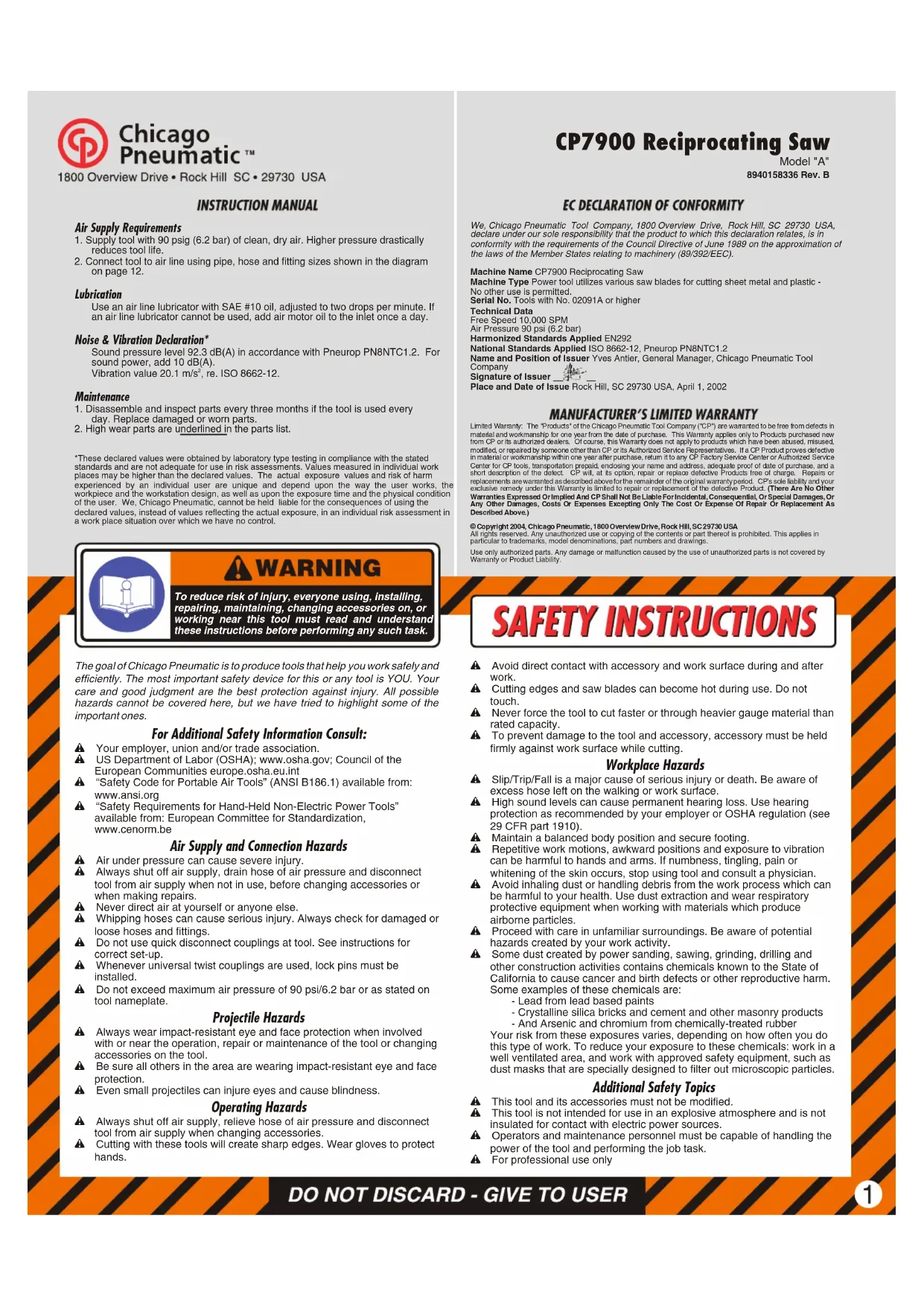

MODE D'EMPLOI CP7900 Chicago Pneumatic

Alimentation en air comprimé

1. Cet outil doit être alimenté en air pur et sec à une pression de 6,2 bar (90 psig). Une pression plus élevée entraînerait une usure nettement plus rapide.
2. Reliez l'outil à la ligne d'air en utilisant la conduite, le tuyau et les raccords dans les dimensions indiquées dans le schéma à la page 12.

Lubrification

Utilisez un lubrificateur sur la canalisation d'air réglé pour dispenser deux gouttes d'huile SAE #10 par minute. Si vous ne pouvez pas utiliser un lubrificateur sur la conduite d'air, ajoutez de l'huile de moteur dans l'unité d'admission une fois par jour.

Niveaux de bruit et de vibrations\*

Niveau de pression acoustique 92,3 dB (A) conformément à Pneurop PN8NTC1,2. Pour la puissance acoustique ajouter 10 dB (A). Vibrations 20,1 m/s², selon ISO 8662-12.

Entretien

1. Démontez et vérifiez les pièces tous les trois mois si l'outil est utilisé quotidiennement. Changez les pièces usées ou abîmées.
2. Le nom des pièces soumises à une forte usure est souligné dans la liste des pièces.

* Ces valeurs ont été obtenues par des essais en laboratoire conformément aux normes indiquées; elles ne peuvent pas être utilisées pour l'évaluation des risques. Les valeurs mesurées sur les lieux de travail individuels peuvent être supérieures aux valeurs indiquées. Les valeurs d'exposition et le risque de préjudice réels dépendent de l'utilisateur et de sa condition physique, de la méthode de travail utilisée, de la pièce de travail, de la conception de la station de travail et du temps d'exposition Chicago Pneumatic ne saurait être tenue responsable des conséquences de l'utilisation des valeurs ci-dessus au lieu des valeurs représentatives de l'exposition réelle, dans les études de risques individuelles sur les lieux de travail qui échappent à notre contrôle.

ATTENTION

Pour réduire les risques d'accidents, il est impératif que toute personne qui utilise, installe ou répare cet outil, qui change des accessoires ou travaille à proximité lise attentivement ces instructions au préalable.

Le souci de Chicago Pneumatic est de fabriquer des outils qui puissent être utilisés efficacement et en toute sécurité. Votre prudence alliée à une attention soutenue constituent la meilleure protection qui puisse exister. Il est impossible de couvrir tous les accidents potentiels, mais la liste suivante donne une indication des risques les plus importants.

Pour obtenir des renseignements supplémentaires sur les mesures de sécurité, veuillez consulter:

▲ Votre employeur, syndicat et/ou association commerciale,
Le ministère du travail des Etats-Unis (O.S.H.A.), www.osha.gov; Council of the European Communities europe.osha.eu.int
Le code de sécurité pour les outils portatifs pneumatiques (ANSI B186.1) disponible auprès de: www.ansi.org
Les mesures de sécurité pour appareils portatifs non électriques disponibles auprès du Comité Européen de Normalisation, www.cenorm.be

Risques liés à l'air comprimé

L'air comprimé peut provoquer des blessures graves.
Avant de remplacer des accessoires ou d'effectuer une réparation, ou lorsque l'outil est inutilisé, veillez à couper l'arrivée d'air comprimé, à purger le tuyau, puis à le débrancher de l'alimentation principale.
⚠️ Ne dirigez jamais le jet d'air vers vous ou toute autre personne.
Des tuyaux mal raccordés, endommagés ou aux bagues desserrées peuvent provoquer des blessures graves s'ils se détachent. Vérifiez tuyaux et bagues
N'utilisez jamais d'attaches rapides sur l'outil. Reportez-vous aux instructions d'installation.
Si vous utilisez des attaches torsadées universelles, prenez soin d'installer des goupilles de sécurité.
Ne dépassez pas une pression d'air maximum de 6,2 bar (90 psi) ou celle indiquée sur l'outil.

Risques de projections

Portez toujours un masque anti-choc couvrant les yeux et le visage si vous tenez près de l'outil, si vous l'utilisez, le réparez, le révisez ou changez des accessoires.
Assurez-vous que toutes les personnes à proximité de l'outil aient une protection similaire.
Même de petits projectiles peuvent abîmer les yeux et provoquer la cécité.

Risques d'utilisation

Avant de remplacer des accessoires, veillez à couper l'arrivée d'air comprimé, à purger le tuyau, puis à le débrancher de l'alimentation principale.
L'objet découpé avec ces outils peut devenir tranchant. Portez des gants pour vous protéger les mains.
Evitez tout contact direct avec l'accessoire et le plan de travail pendant et après l'utilisation de cet outil.

DÉCLARATION DE CONFORMITÉ DE LA CEE

La société Chicago Pneumatic Tool Company, 1800 Overview Drive, Rock Hill, SC 29730 USA, déclare sous sa seule responsabilité que le produit décrit ci-dessous est conforme à la directive de juin 1989 du Conseil des communautés (89/392/CEE) portant sur l'harmonisation des lois des pays membres relatives à l'outillage.

Dénomination Scie à piston alternatif CP7900

Dénomination Outil pneumatique utilisant des lames de scie diverses pour couper feuilles métalliques et plastiques - Aucune autre utilisation n'est permise.

Numéro de série 02092A ou supérieur

Caractéristiques

10 000 tours/min, vitesse de rotation à vide

Pression d'air requise de 6,2 bar (90 psi)

Standard type appliqué EN292

Standard national appliqué ISO 8662-12. Pneurop PN8NTC1,2

Nom et titre de l'émetteur Yves Antier, Directeur général, Chicago Pneumatic Tool Company

Signature de l'émetteur

Lieu et date d'émission Rock Hill, SC 29730 USA, 1 avril 2002

LIMITES DE LA GARANTIE DU FABRICANT

Limitation de garantie : Les "Produits" de la société Chicago Pneumatic Tool Company ("CP") sont garantis contre tous vices de matériel et de fabrication pour une période d'un an à partir de la date d'achat. Lardite garantie s'applique uniquement aux produits achetés auprès de Chicago Pneumatic et de ses revendeurs agréos. En sont exclus les produits soumis à un usage impropre ou abusif, modifiés ou réparés par des personnes non employées par Chicago Pneumatic ou ses unités de service agréos. Si un produit Chicago Pneumatic présente un vice de matériel ou de fabrication, renvoyez-le au centre de service Chicago Pneumatic ou au centre agréé de votre choix en port payé, en indiquant vos nom et adisee et en Inouant un justificatif de la date d'achat ainsi qu'une brieve description du défaut. Chicago Pneumatic remplacera ou réparaer gratuitement, à sa discretion, le produit détectueux. Les réparations ou produits de remplacement seront garantis selon les termes ci-dessus pour la reste de la durée de la garantie d'origine. La responsabilité de Chicago Pneumatic et vos prétentions concernant la présente garantie se limitent à la réparation ou au remplacement du produit mis en cause. (Toute autre-garantie, implicite ou explicite est exclue. Chicago Pneumatic ne peut en aucun casé tre tenu responsable des dommages accidentels, indirects ou autres, ni des frais encourus à l'exception du coût de la réparation ou du remplacement dans les cas stipules ci-dessus.)

Tous droits réservés. Tout usage illicite ou copie totale ou partielle sont interdits. Ceci s'applique plus particulièrement aux marques déposées, dénominations de modèles, numéros de pièces et schémas

Utiliser exclusivement les pièces autorisées. Tout dommage ou mauvais fonctionnement causé par l'utilisation d'une pièce non autorisée ne sera pas couvert par la garantie du produit et le tabricant ne sera pas responsable.

CONSIGNES DE SECURITE

Ne touchez pas les tranchants et lames de scie qui peuvent devenir brûlants lors de leur utilisation.
Ne dépassez jamais la vitesse de découpage préconisée et ne coupez jamais un matériau dépassant la capacité de cet outil.
Pour éviter d'endommager les outil et accessoire, ce dernier doit être fermement maintenu en place sur le plan de travail lors du découpage.

Risques sur le lieu de travail

Les chutes peuvent être à l'origine de blessures graves, voire mortelles. Faites attention aux tuyaux qui traînent par terre ou sur le plan de travail.
Un fort niveau sonore peut provoquer une perte auditive irréversible. Portez le modèle de casque antibruit préconisé par votre employeur ou la réglementation O.S.H.A. (voir 29 CFR part 1910).
Adoptez une position bien équilibrée et évitez toute surface glissante.
Des gestes répétitifs, de mauvaises positions et une exposition aux vibrations peuvent avoir des effets nuisibles sur les membres supérieurs. En cas de sensation d'engourdissement, de picotement, de douleur ou en cas de décoloration de la peau, cessez d'utiliser l'outil et consultez un médecin.
Évitez de respirer la poussière et les débris provenant des travaux; ces produits peuvent être dangereux. Utilisez un équipement d'extraction de la poussière et portez un appareil respiratoire lorsque vous travaillez avec des matériaux qui génèrent des particules aéroportées.
Soyez prudent dans un environnement non familier. Faites attention aux dangers possibles résultant de votre travail.
Certaines poussières générées par les activités de construction telles que ponçage, sciage, meulage, perçage, etc., contiennent des substances chimiques qui, selon l'État de Californie, sont cancérigènes ou peuvent causer des anomalies congénitales ou encore constituer des dangers pour la reproduction. Exemples de tels produits chimiques:

- Plomb provenant des peintures au plomb;

- Silice cristalline provenant des briques, du ciment et d'autres matériaux de maçonnerie;

- Arsenic et chrome provenant des caoutchoucs traités chimiquement. Votre risque d'exposition à ces produits nocifs dépend de la fréquence à laquelle vous effectuer ces travaux. Pour réduire votre exposition à ces produits chimiques, travaillez dans un local bien aéré et portez un équipement de protection homologué tel que des masques anti-poussières spécialement conçus pour arrêter les particules microscopiques.

Consignes de sécurité supplémentaires

Cet outil et ses accessoires ne doivent pas être modifiés.
Cet outil ne doit pas être utilisé dans un endroit où sont stockés des explosifs et, n'étant pas isolé, ne doit pas être mis en contact avec une source électrique.
Le personnel de maintenance et les opérateurs doivent être physiquement aptes à manier un outil de cette puissance et être à même d'effectuer le travail. Pour utilisation professionnelle uniquement.
