Type de produit	Prise électrique en pierre (4 prises)
Marque	Heitronic
Modèle	36314
Alimentation	230 V ~ 50 Hz
Charge maximale	16 A / 3600 W
Type de protection	IP44 (protégé contre les projections d'eau)
Nombre de prises	4
Matériau	Pierre (résistant aux intempéries)
Usage prévu	Extérieur (jardin, terrasse)
Installation	Par un électricien qualifié
Contenu de l'emballage	1 prise électrique en pierre, 4 colliers de câble, 4 vis filetées avec 4 joints, 1 décharge de traction de câble avec 2 vis filetées, notice d'utilisation
Entretien	Nettoyer avec un chiffon sec ou légèrement humide ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à un jet d'eau direct ; ne pas modifier ; ne pas laisser les enfants sans surveillance
Réparabilité	Réparations exclusivement par un spécialiste
Couleurs des fils	Phase (L) : marron/noir ; Neutre (N) : bleu ; Terre : vert/jaune

FOIRE AUX QUESTIONS - 36314 Heitronic

Comment installer la prise électrique en pierre Heitronic 36314 ?

L'installation doit être effectuée par un électricien qualifié. Déterminez l'emplacement, évitez l'accumulation d'eau, et connectez les fils selon le schéma : phase (L) sur marron/noir, neutre (N) sur bleu, terre sur vert/jaune.

Quelle est la charge maximale supportée par la prise ?

La charge maximale est de 16 A (3600 W) sous 230 V. Ne dépassez pas cette limite et ne branchez pas plusieurs prises en série.

Puis-je utiliser cette prise en extérieur ?

Oui, elle est conçue pour l'extérieur avec un indice de protection IP44 (protégée contre les projections d'eau). Cependant, ne l'exposez pas à un jet d'eau direct.

Comment nettoyer la prise ?

Avant le nettoyage, coupez l'alimentation. Utilisez un chiffon sec ou légèrement humide. N'utilisez jamais de produits chimiques ou abrasifs.

Que faire si la prise est endommagée ?

Si le câble ou des éléments électriques sont endommagés, n'utilisez plus la prise et faites-la réparer par un spécialiste. Toute modification annule la garantie.

Dois-je utiliser un disjoncteur différentiel ?

Il est fortement recommandé d'utiliser un disjoncteur à courant de défaut (30 mA) pour une sécurité optimale, surtout en extérieur.

Puis-je enterrer le câble d'alimentation ?

Oui, utilisez un câble de terre adapté (type H07RN-F par exemple). Protégez-le mécaniquement et marquez son emplacement avec un ruban de signalisation.

Comment fixer la prise au sol ?

Utilisez les vis filetées et joints fournis pour fixer solidement la prise sur une surface stable (pierre, béton). Assurez-vous que l'eau ne stagne pas à l'emplacement.

Puis-je laisser la prise branchée en permanence ?

Il est conseillé de couper l'alimentation en cas d'absence prolongée. Ne laissez pas le clapet ouvert pendant le fonctionnement.

Que faire en cas de panne ou de question ?

Consultez la notice complète ou contactez un professionnel. Les réparations doivent être effectuées par un spécialiste. Ne tentez pas de réparer vous-même.

MODE D'EMPLOI 36314 Heitronic

Prise de courant à 4 fiches

N° d'article : 36314

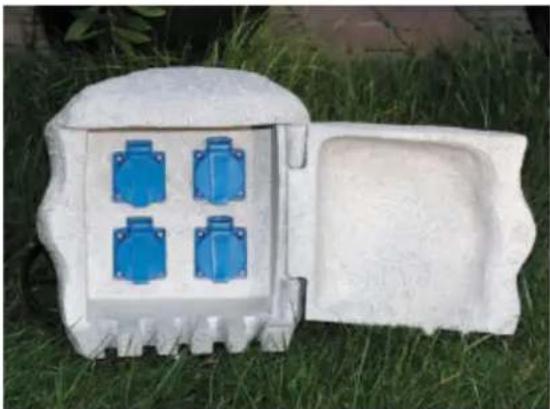

Merci d'avoir fait l'acquisition de l'une de nos prises électriques en pierre.

Nos prises électriques en pierre sont fabriquées dans des matériaux robustes et de qualité. Ceci vous assure une conception optique de style ainsi qu'une haute résistance à la corrosion. La prise électrique en pierre est parfaitement adaptée à une utilisation en extérieur.

Lisez attentivement cette instruction d'installation et de maniement et conservez-la précieusement.

Nous ne sommes en aucun cas responsables des dommages sur des objets et des personnes resulting d'un maniement non conforme ou de modifications effectuées sur le produit.

Contenu de l'emballage :

1 prise électrique en pierre 4 colliers de câble 4 vis filetées avec 4 joints pour la fixation de la prise 1 décharge de traction de câble avec 2 vis filetées Instruction d'installation et de maniement

Caractéristiques techniques

Branchement 230V ~ 50 Hz

Prises

Type de protection IP 44

max. 16 A / 3600 W de charge maximale

Indications de sécurité et d'avertissement :

• Avant de mettre la prise électrique en pierre en service, assurez-vous que celle-ci n'a pas été abîmée lors de son transport. En cas de détériorations sur le câble ou des éléments électriques, la prise électrique en pierre ne doit plus être utilisée. Les réparations ne doivent être effectuées que par un spécialiste.
• Gardez le matériel d'emballage hors de portée des enfants et des animaux domestiques. Danger de suffocation! Attention. L'emballage contient des petites pièces pouvant être avalées par les enfants.
• Ne pas laisser les enfants sans surveillance à proximité immédiate des prises électriques en pierre ou autres appareils électriques.
• N'exposez jamais la prise électrique en pierre à un jet d'eau direct (p. ex. tuyau d'arrosage ou nettoyeur à haute pression). Ne mettez jamais la prise électrique en pierre en contact avec une chaleur extrême ou une flamme ouverte. Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification sur le produit conduit à une annulation de la garantie (condition de garantie).

Entretien et maintenance :

Avant le nettoyage, veillez à ce que le courant soit coupé. Utilisez pour le nettoyage un linge sec ou légèrement humide. - Ne jamais utiliser de produits chimiques ou abrasifs.

Élimination :

• Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent pas être éliminés avec les déchets ménagers.

Installation :

• Ce produit ne doit être installé que par un spécialiste qualifié.
• Nous vous recommandons, en cas d'utilisation extérieure de la prise électrique en pierre, de la sécuriser au moyen d'un disjoncteur à courant de défaut. La prise électrique en pierre ne doit être mise en service que bout. Déterminez le lieu de montage. Veillez à ce que de l'eau ne puisse pas s'accumuler à l'endroit prévu pour la prise électrique en pierre. Veillez à ce que la surface de support puisse supporter pendant une longue durée et en toute fiabilité le poids de la prise électrique en pierre. Des surfaces appropriées sont par exemple des socles en pierre ou en béton.
• Lors de la pose des câbles de connexion, les exigences concernant les câbles doivent être respectées. Les câbles de terre sont spécialement conçus pour une utilisation extérieure, c'est-à-dire qu'ils peuvent être enfouis dans la terre. Un câble de terre doit être sécurisé par des recouvrements appropriés contre les dommages mécaniques et étiqueté par une bande de marquage incluse dans la pose.

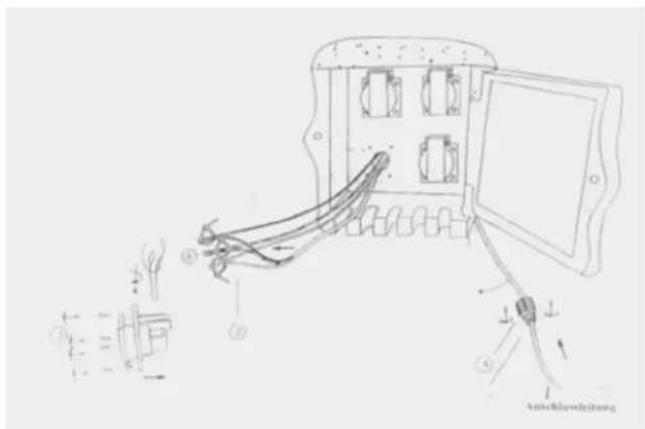

• Desserrez la vis en matière plastique du passage de câble située sur la partie au sol et passez la ligne de branchement vers l'intérieur de la prise en pierre.
• Détachez les câbles sur la prise inférieure gauche et notez la position des câbles.
• Attachez ensemble la ligne de branchement et la ligne d'origine au moyen des colliers de câbles fournis.
• Vissez les câbles au branchement d'origine. Connectez tout d'abord le fil de protection vert-jaune à la prise en terre et ensuite les deux autres fils. En général, le câble marron (ou noir) est le fil de phase. Connectez celui-ci à la borne caractérisée par un "L". Le fil bleu doit être connecté à la borne marquée d'un "N".

• Vissez fermement la prise ainsi que le joint sur le boîtier.
• Revissez la vis de sol en matière plastique afin que la classe de protection contre les infiltrations d'eau et d'humidité soit garantie.
• Placez le câble de branchement dans le canal de câble sur le côté inférieur de la prise en pierre et fixez la décharge de câble fournie.
• Vérifiez encore une fois la connexion. Branchez la ligne de connexion à l'installation domestique. Assurez-vous avant de raccorder un appareil électrique que la charge maximale de la prise en pierre sera pas dépassée. Les prises ne doivent pas être branchées en série.
• Les prises en terre ne doivent pas être déplacées tant qu'elles sont raccordées à l'alimentation en tension. Ne pas laisser le clapet ouvert pendant le fonctionnement. Couper l'alimentation en tension en cas d'absence de longue durée. La prise électrique en pierre ne doit pas être recouverte. La plaque signalétique ne doit pas être retirée.

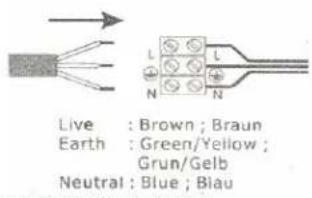

Live : Brown; Braun

Live : Brown; Braun Earth : Green/Yellow; Grün/Gelb Neutral : Blue; Blau

Braun = brun; Grün/Gelb = vert/jaune; Blau = bleu
