Type de produit	Carte mère ATX
Marque et modèle	Gigabyte B450 Aorus PRO
Socket processeur	AM4
Chipset	AMD B450
Type de mémoire RAM	DDR4, jusqu'à 3200 MHz (OC)
Nombre de slots mémoire	4
Capacité maximale RAM	64 Go
Slots d'extension	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
Stockage intégré	1 x M.2, 6 x SATA 6 Gb/s
Connectivité USB	USB 3.1 Gen2 (Type-A et Type-C), USB 3.1 Gen1, USB 2.0
Audio	Realtek ALC1220, 7.1 canaux
Réseau	Gigabit Ethernet Intel I211-AT
Dimensions (L x l)	30,5 cm x 24,4 cm
Poids	Environ 1,2 kg
Alimentation requise	ATX 24 broches + EPS 8 broches
Fonctions principales	RGB Fusion 2.0, Smart Fan 5, DualBIOS, protection anti-surtension
Entretien et nettoyage	Dépoussiérage avec air comprimé, éviter les liquides
Sécurité	Protection ESD, conformité CNR-210 (IC) et FCC
Pièces détachées et réparabilité	Pile CMOS CR2032 remplaçable, dissipateurs thermiques amovibles
Informations générales	Garantie 3 ans, compatible Windows 10/11

FOIRE AUX QUESTIONS - B450 Aorus PRO GIGABYTE

Quel type de processeur est compatible avec la B450 Aorus PRO ?

Cette carte mère est compatible avec les processeurs AMD Ryzen séries 1000, 2000, 3000 et 5000 (avec mise à jour du BIOS). Le socket est AM4.

Comment mettre à jour le BIOS de la B450 Aorus PRO ?

Utilisez la fonction Q-Flash Plus : branchez l'alimentation, insérez une clé USB avec le BIOS renommé 'GIGABYTE.bin' dans le port USB spécifique et appuyez sur le bouton Q-Flash Plus à l'arrière de la carte.

Quels types de DDR4 supporte la B450 Aorus PRO ?

Elle supporte la DDR4 non-ECC, non-buffered, jusqu'à 3200 MHz en overclocking. Les profils XMP sont pris en charge.

Combien de slots M.2 la B450 Aorus PRO possède-t-elle ?

Elle dispose d’un slot M.2 M key, compatible PCIe 3.0 x4 et SATA, prenant en charge les formats 2260, 2280 et 22110.

Comment brancher le panneau avant de mon boîtier sur cette carte mère ?

Consultez le manuel pour le brochage exact : généralement le bloc F_PANEL se trouve en bas à droite. Les broches incluent alimentation, reset, LED et haut-parleur.

Puis-je utiliser deux cartes graphiques sur la B450 Aorus PRO ?

Oui, elle supporte AMD CrossFireX avec deux cartes graphiques : un PCIe x16 (pleine largeur) et un PCIe x16 (électrique x4). NVIDIA SLI n’est pas pris en charge.

Comment activer l'éclairage RGB sur la B450 Aorus PRO ?

Téléchargez le logiciel RGB Fusion 2.0 depuis le site Gigabyte. Il permet de contrôler les bandes LED intégrées et les connecteurs RGB/RGBW.

Quel est le nombre de ports SATA disponibles ?

Six ports SATA 6 Gb/s sont fournis, avec support RAID 0, 1, 10.

La B450 Aorus PRO est-elle équipée de Wi-Fi intégré ?

Non, cette carte mère ne possède pas de Wi-Fi intégré. Vous devrez utiliser une carte d’extension ou un adaptateur USB Wi-Fi.

Quelles sont les précautions de sécurité lors de l'installation ?

Manipulez la carte par les bords, portez un bracelet antistatique, et installez-la sur une surface non conductrice. Débranchez l’alimentation avant toute intervention.

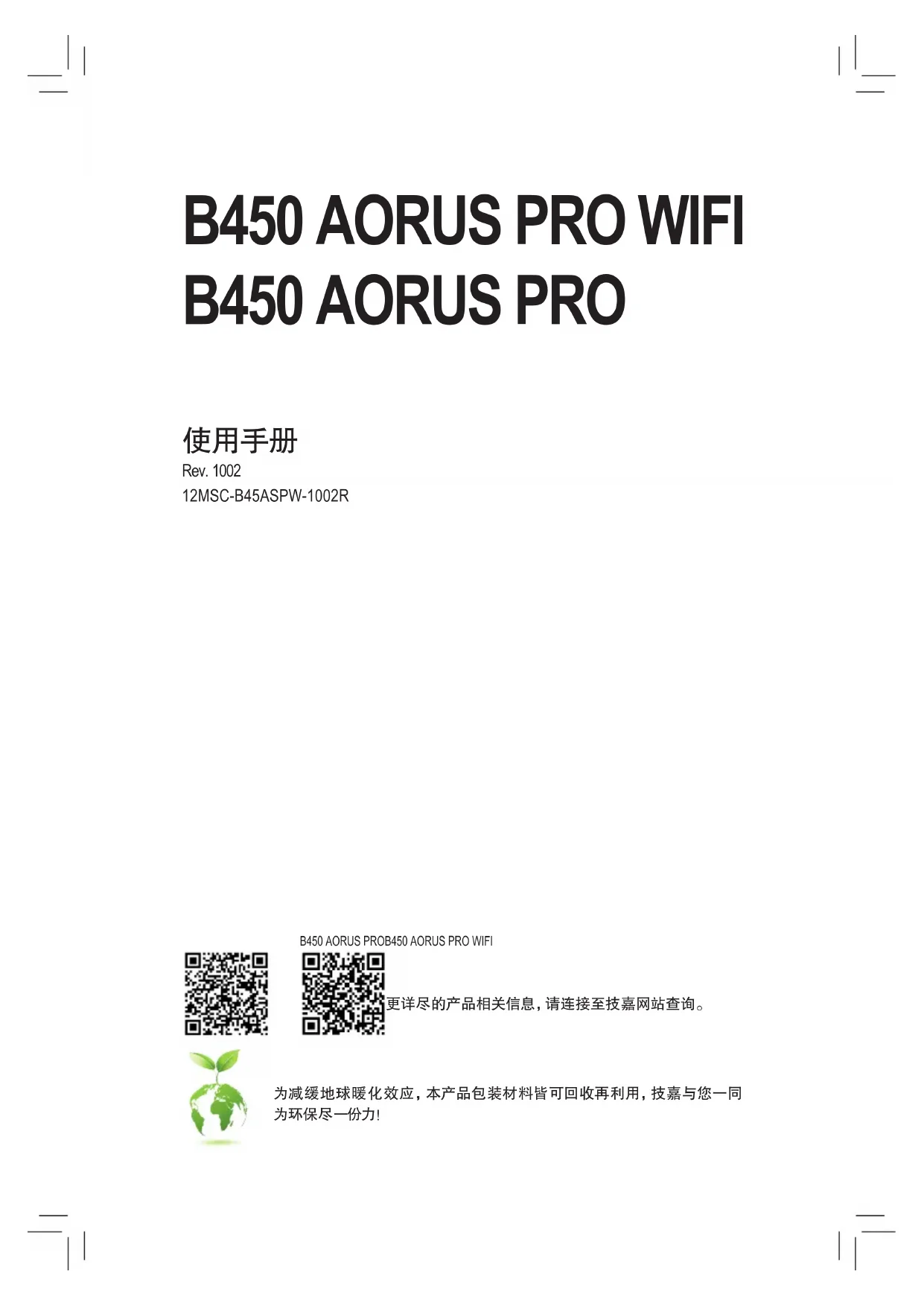

MODE D'EMPLOI B450 Aorus PRO GIGABYTE

	DDR4_4	DDR4_2	DDR4_3	DDR4_1
2支内存条	--	DS/SS	--	DS/SS
	DS/SS	--	DS/SS	--
4支内存条	DS/SS	DS/SS	DS/SS	DS/SS

Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux appareils radio exempts de licence. Son fonctionnement est sujet aux deux conditions suivantes:

(1) le dispositif ne doit pas produire de brouillage préjudiciable, et
(2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Notice for 5GHz:

Caution :

Le guide d'utilisation des dispositifs pour réseaux locaux doit inclure des instructions précises sur les restrictions susmentionnées, notamment :

(i) les dispositifs fonctionnant dans la bande 5 150-5 250 MHz sont réservés uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux;
(ii) le gain maximal d' antenne permis pour les dispositifs utilisant les bandes 5 250-5 350 MHz et 5 470-5 725 MHz doit se conformer à la limite de p.i.r.e.;
(iii) le gain maximal d'antenne permis (pour les dispositifs utilisant la bande 5 725-5 825 MHz) doit se conformer à la limite de p.i.r.e. spécifiée pour l'exploitation point à point et non point à point, selon le cas.
(iv) De plus, les utilisateurs devraient aussi être avisés que les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu' ils ont la priorité) pour les bandes 5 250-5 350 MHz et 5 650-5 850 MHz et que ces radars pourraient causer du brouillage et/ou des dommages aux dispositifs LAN-EL.

Restrictions d'utilisation en France:

Pour la France métropolitaine

2.400 - 2.4835 GHz (Canaux 1 à 13) autorisé en usage intérieur

2.400 - 2.454 GHz (canaux 1 à 7) autorisé en usage extérieur

Pour la Guyane et la Réunion

2.400 - 2.4835 GHz (Canaux 1 à 13) autorisé en usage intérieur

2.420 - 2.4835 GHz (canaux 5 à 13) autorisé en usage extérieur

Notice for Italy:
