PDML405 171.166 - Table de mixage Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Table de mixage Power Dynamics PDML405, 4 canaux, égaliseur 3 bandes, alimentation fantôme 48V, connectivité RCA, XLR et jack 6,35 mm.
Utilisation	Idéale pour les DJ, les musiciens et les événements en direct, permettant de mixer plusieurs sources audio.
Maintenance et réparation	Vérifier régulièrement les connexions et nettoyer les potentiomètres pour assurer un fonctionnement optimal.
Sécurité	Utiliser uniquement avec une alimentation compatible, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations générales	Dimensions compactes, poids léger, idéal pour le transport, garantie constructeur incluse.

FOIRE AUX QUESTIONS - PDML405 171.166 Power Dynamics

Comment puis-je connecter mes appareils audio à la table de mixage PDML405 ?

Vous pouvez connecter vos appareils audio via les entrées RCA, XLR ou jack 6,35 mm situées à l'arrière de la table de mixage. Assurez-vous d'utiliser les câbles appropriés pour chaque type de connexion.

La table de mixage ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à la table de mixage. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment ajuster le niveau sonore des différents canaux ?

Utilisez les faders situés sur chaque canal pour ajuster le niveau sonore. Vous pouvez également utiliser les contrôles de gain pour chaque entrée afin d'optimiser le niveau avant qu'il n'atteigne le mixage principal.

Les sorties audio ne fonctionnent pas, que faire ?

Vérifiez que les câbles de sortie sont correctement connectés aux enceintes ou à l'amplificateur. Assurez-vous également que le niveau de sortie n'est pas réglé trop bas ou sur 'mute'.

Comment utiliser les effets intégrés de la table de mixage ?

Sélectionnez le canal sur lequel vous souhaitez appliquer l'effet, puis utilisez les commandes d'effet pour sélectionner et ajuster le type d'effet désiré. N'oubliez pas d'activer l'effet pour qu'il soit appliqué.

Est-il possible de connecter un ordinateur à la PDML405 ?

Oui, vous pouvez connecter un ordinateur via l'entrée USB si votre modèle le permet, ou utiliser une interface audio externe pour relier l'ordinateur aux entrées de la table de mixage.

Que faire si le son est distordu ?

Vérifiez le niveau de gain sur les entrées et assurez-vous qu'il n'est pas trop élevé. Ajustez également les faders et assurez-vous que les câbles sont en bon état et correctement connectés.

Comment réinitialiser la table de mixage aux paramètres d'usine ?

Consultez le manuel d'utilisation pour les instructions spécifiques sur la réinitialisation aux paramètres d'usine, car cela peut varier selon le modèle.

Y a-t-il une garantie pour la PDML405 ?

Oui, la table de mixage PDML405 est généralement couverte par une garantie limitée. Vérifiez les documents de garantie fournis avec le produit pour plus de détails.

MODE D'EMPLOI PDML405 171.166 Power Dynamics

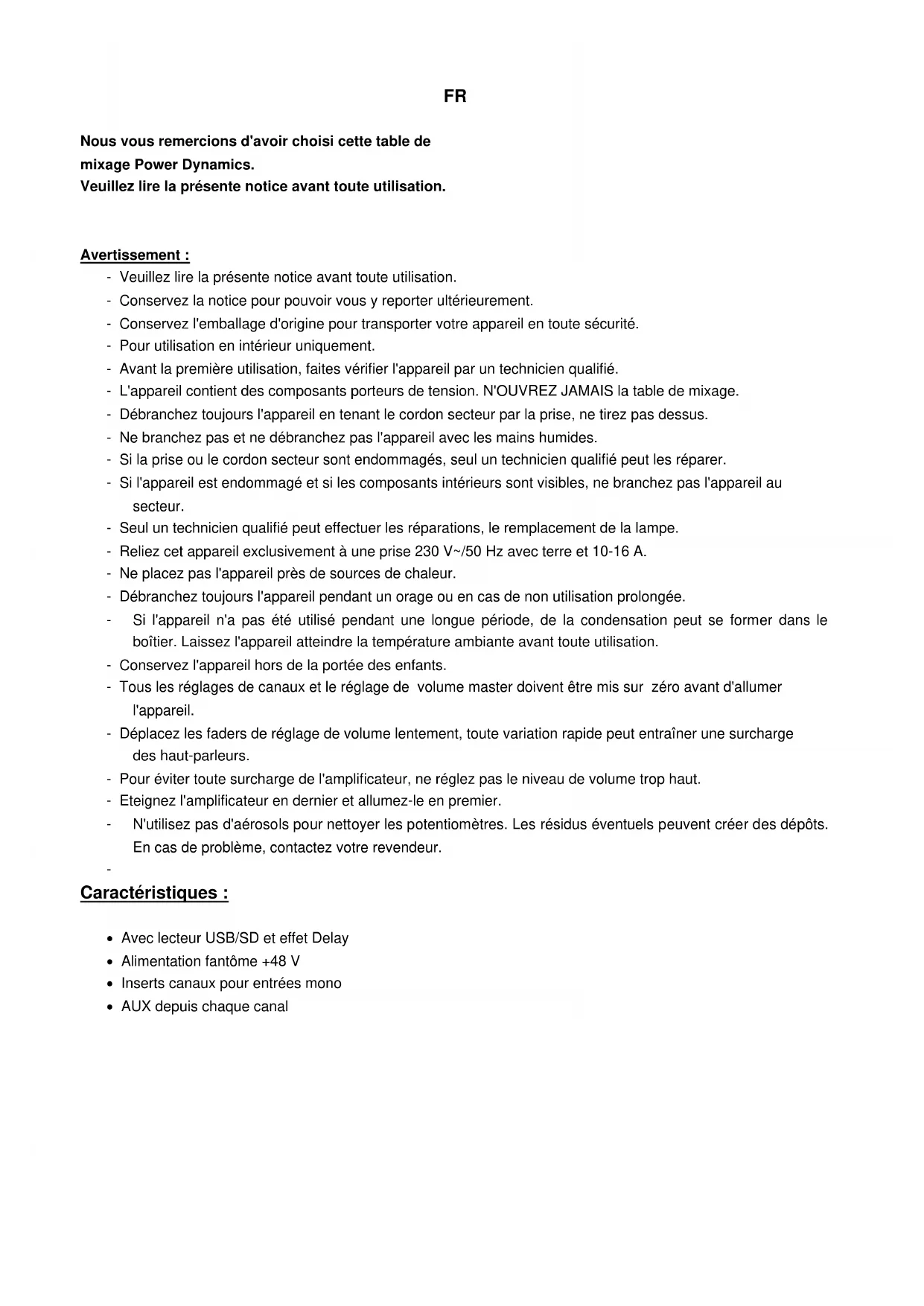

Nous vous remercions d'avoir besoin cette table de mixage Power Dynamics.

Veuillez lore la presente notice avant toute utilisation.

Avertissement :

• Veuillez dire la presente notice avant toute utilisation.
• Conservez la notice pour pouvoir vous y reporter ultérieurement.
• Conservez l'emballage d'origine pour transporter votre appareil en toute sécurité.
• Pour utilisation en interieur uniquement.
• Avant la première utilisation, faites vérifier l'appareil par un technicien qualifié.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS la table de mixage.
• Debranchez toujours l'appareil en tenant le cordon secteur par la prise, ne tirez pas dessus.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains humides.
• Si la prise ou le cordon secteur sont endommagés, seul un technicien qualifié peut les réparer.
• Si l'appareil est endommagé et si les composants interieurs sont visibles, ne branchez pas l'appareil au secteur.
• Seul un technician qualifié peut effectuer les réparations, le remplacement de la lampe.
• Reliez cet apparéil exclusivement à une prise 230V / 50Hz avec terre et 10-16 A.
• Ne placez pas l'appareil près de sources de chaleur.
• Débranchetzoudjours l'appareil pendant un orage ou en cas de non utilisation prolongee.
• Si l'appareil n'a pas ete utilisependant une longue pereiode, de la condensation peut se former dans le boitier. Laissez l'appareil atteindre la temperature ambiente avant toute utilisation.
• Conserve l'appareil hors de la portée des enfants.
• Tous les réglages de canaux et le réglage de volume master doivent être mis sur zéro avant d'allumer l'appareil.
• Déplacez les faders de réglage de volume lentement, toute variation rapide peut entraîner une surcharge des haut-parleurs.
• Pour éviter toute surcharge de l'amplificateur, ne reglez pas le niveau de volume trop haut.
• Eteignez l'amplificateur en dernier et allumez-le en premier.
• N'utilise pas d'aerosols pour nettoyer les potentiamétres. Les résidus éventuels peuvent creer des dépôts. En cas de problème, contactez votre revendeur.

\section*{Caracteristiques :}

Avec lecteur USB/SD et effet Delay
- Alimentation fantôme +48 V
- Inserts canaux pour entrees mono
AUX depuis chaque canal

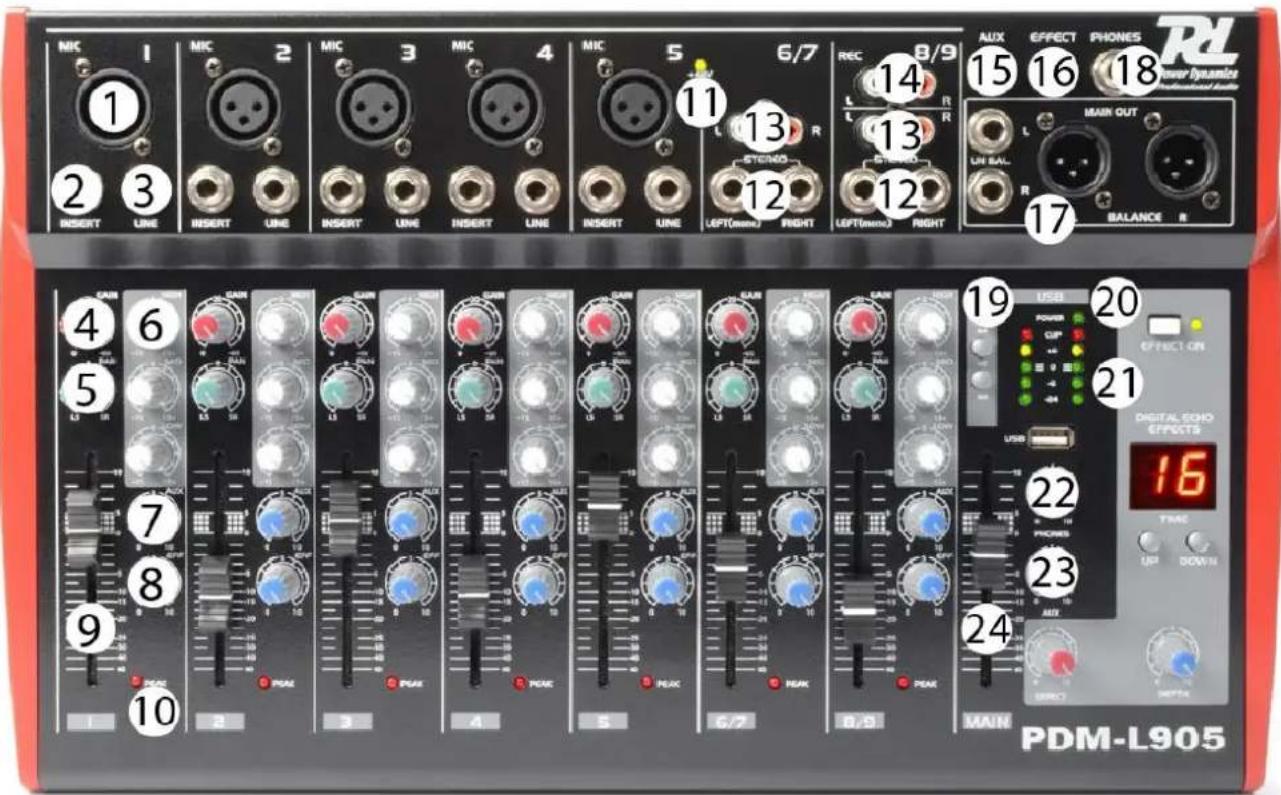

FACE AVANT

1. Entree XLR MIC
2. Prise jack 6,35 canal INSERT - TRS
3. Prise jack 6,35 entrée LINE
4. Potentiomètre de réglage de GAIN par canal
5. Reglage PAN (symétrique D/G) par canal
6. Reglages égaliseur 3 bandes (HIGH/MID/LOW) par canal
7. Réglage AUX par canal
8. Potentiomètre EFF : delay interne ou sortie EFFECT par canal
9. Fader de volume de canal
10. LED PEAK par canal
11. Interrupteur alimentation fantôme +48 V pour micro
12. Entrée ligne stéreo 2 x jack 6,35
13. Entrée ligne stéreo - 2 x RCA
    14.Sortie REC- record out sur 2 x RCA
    15.Sortie AUX-jack 6,35
14. Sortie EFFECT jack 6,35 (prioritaire sur effet Delay)
    17.Sortie Master L ^+ R
    18.Sortie PHONES, jack 6,35 stereo
15. Utilisation lecteur USB/SD
16. LED témoin POWER
17. VU-metre et LEDs CLIP pour sortie D + G
18. Reglage signal PHONES
19. R2glage AUX
20. Fader Master - réglage de volume master

6 Effet ON/OFF
7 Affichage
8 Selecteur d'effet UP/Down
9 Volume Effet
10 Profondeur Effet

Caracteristiques techniques :

Entree micro symétrique électroniquement

Réponse en fréquence 20 Hz à 20 kHz

Plage Gain +14 dB a + 60 dB

Rapport signal/bruit 120 dB E.I.N

Entree Ligne symétrique électroniquement

Réponse en fréquence 20 Hz à 20 kHz

Plage Gain. -6 dB a +38 dB

Rapport signal/bruit 95 dB E.I.N

Canaux stereo

Réponse en fréquence 20 Hz à 20 kHz

Plage Gain .... ligne: -8 à +15 dB / Mic: +13 à +60 dB

Rapport signal/bruit... ...ligne:96 dB / mic :104 dB E.I.N

Egaliseur

LOW 50 Hz, +/- 15 dB
MID 700 Hz, +/- 15 dB
HI 10kHz，+/-15dB

MAIN MIX

Sortie : + 28dBu symétrique +22 dBu asymétrique

AUX Send +22 dBu asymétrique

EFF Send +22 dBu asymétrique

Tape out +22 dBu asymétrique

Sortie casque +15 dBu/150

Ne jetez pas les produits electriques dans la poubelle domestique. Deposez-les dans une decharge. Demandez conseil aux autorites ou a votre revendeur.

Données spécifiques. Les valeurs actuelles peuvent levergerment varier d'un appeareil a l'autre. Tout drot de modification resere sans notificatio prealable.

tronios

Sound & Light

C Declaration of Conformity

Importer: TRONIOS BV
