BRIZA038 BuiltIn Wall - Chauffage Jaga - Notice d'utilisation et mode d'emploi gratuit

Marque	Jaga
Modèle	BRIZA038 BuiltIn Wall
Type de produit	Convecteur mural encastré (chauffage hydraulique)
Alimentation électrique	230 V ou 24 V selon kit de raccordement
Raccordement hydraulique	Eurocone M24 (vanne et retour)
Moteur thermique	Inclus dans le kit de raccordement (24 V ou 230 V)
Raccordement domotique	0...10 V
Évacuation des condensats	Oui, avec coupe-odeur recommandé
Kit de raccordement optionnel	Réf. 8727.010 (230 V) ou 8727.02 (24 V)
Dimensions	Consulter le plan de la notice
Poids	Non précisé
Type d'installation	Encastré mural, sur blocs de support
Fonction principale	Chauffage par eau chaude avec régulation thermostatique
Entretien	Nettoyer le boîtier avec un chiffon doux et sec
Sécurité	Respecter les consignes d'installation et de raccordement des condensats
Pièces détachées disponibles	Vannes, moteur thermique, kit de raccordement
Réparabilité	Possible par remplacement des pièces standards
Garantie	Non spécifiée dans la notice
Utilisation recommandée	Chauffage d'appoint ou principal dans pièces de vie

FOIRE AUX QUESTIONS - BRIZA038 BuiltIn Wall Jaga

Quel type de raccordement hydraulique est nécessaire pour le BRIZA038 ?

Le raccordement se fait via des vannes Eurocone M24 (vanne et retour). Un kit de raccordement est disponible (réf. 8727.010 pour 230 V ou 8727.02 pour 24 V) comprenant les vannes et le moteur thermique.

Peut-on raccorder ce chauffage à un système domotique ?

Oui, le BRIZA038 dispose d'un raccordement 0...10 V pour une intégration dans un système domotique.

Comment installer l'évacuation des condensats ?

L'évacuation doit être raccordée à une conduite avec coupe-odeur régulièrement utilisée. Inclinez légèrement l'appareil pour faciliter l'écoulement. Utilisez des blocs de support en bois de 10 cm pour le marquage et le forage.

Quelles sont les dimensions de l'appareil ?

Les dimensions exactes sont fournies dans le plan coté de la notice. Veuillez télécharger la notice complète pour les mesures précises.

Quelle est la puissance de chauffage du BRIZA038 ?

La puissance dépend de la température de l'eau de chauffage et du débit. Consultez la notice technique pour les courbes de puissance.

Comment nettoyer l'appareil ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Pour l'intérieur, faites appel à un professionnel.

Le BRIZA038 est-il compatible avec une chaudière à condensation ?

Oui, il est compatible avec tout système de chauffage central à eau chaude, y compris les chaudières à condensation.

Quels sont les codes des kits de raccordement ?

Kit 230 V : réf. 8727.010. Kit 24 V : réf. 8727.02. Chaque kit contient la vanne, le retour et le moteur thermique correspondant.

Faut-il un entretien régulier du moteur thermique ?

Le moteur thermique ne nécessite pas d'entretien particulier. En cas de dysfonctionnement, il peut être remplacé individuellement.

Le BRIZA038 peut-il être utilisé en rafraîchissement ?

Non, cet appareil est conçu uniquement pour le chauffage. Pour le rafraîchissement, utilisez un modèle adapté.

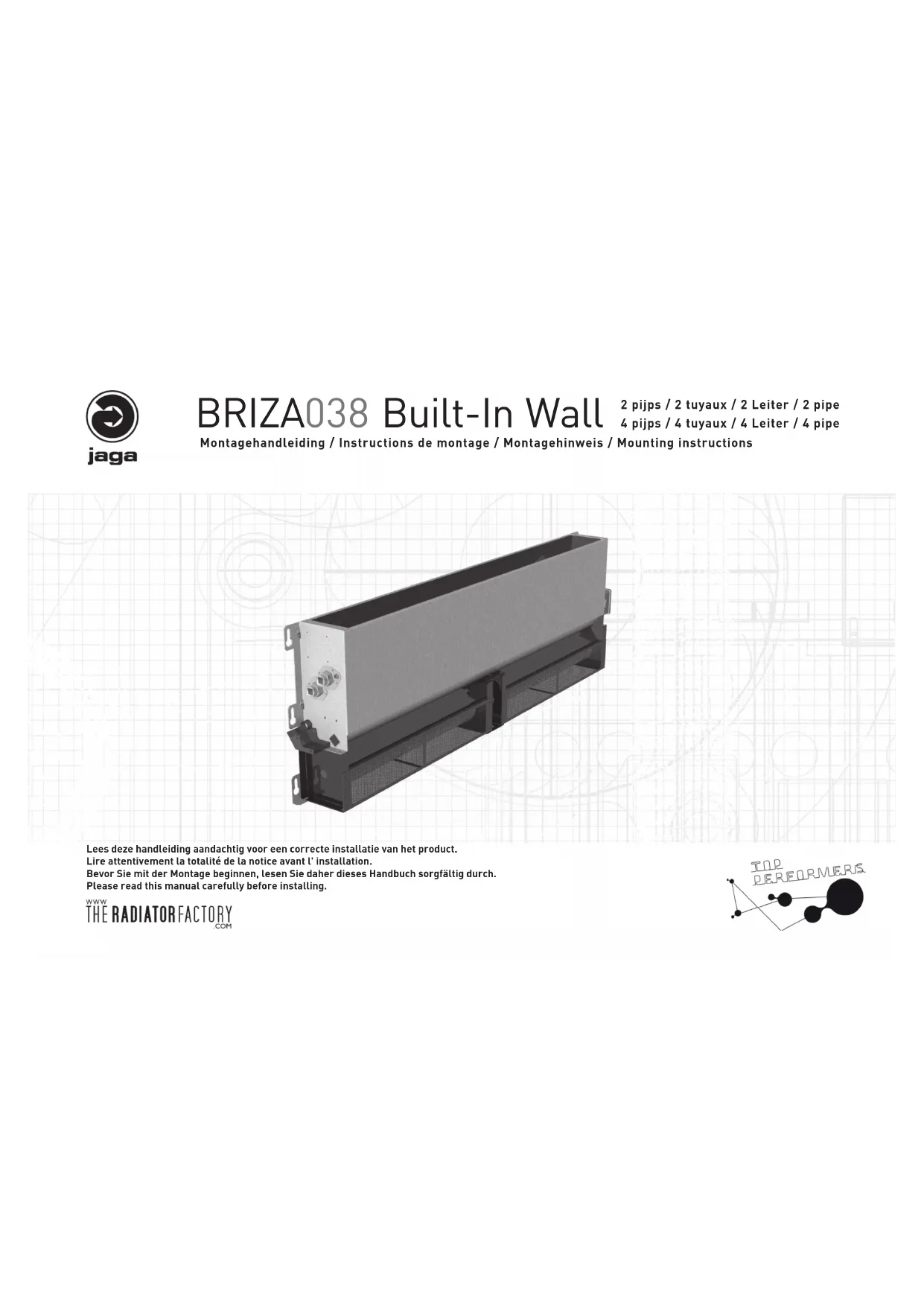

MODE D'EMPLOI BRIZA038 BuiltIn Wall Jaga

Lire attentivement la totalité de la notice avant l'installation.

Afmetingen met hoekstuk 90° / Dimensions avec buses de sortie d'air 90° / Abmessungen mit 90° Luftauslass / Dimensions with 90° air outlet

OPTIE / OPTION

Aansluitset / Kit de raccordement Anschlußsatze / connection set

230 VDC aansluitset 230 VDC kit de raccordement 230 VDC Anschlußsatze 230 VDC connection set

code / ART.-NR.: 8727.010

Set: omschrijving

- ventiel Eurocone x M24 90° - retourventiel Eurocone x M24 90° - thermische motor [24V of 230V]

Kit: description

- vanne Eurocone x M24 90° - vanne retour Eurocone x M24 90° - moteur thermique (24V ou 230V)

24 VDC aansluitset 24 VDC kit de raccordement 24 VDC Anschlußsatze 24 VDC connection set code / ART.-NR.: 8727.02

Satze: Beschreibung

- Ventil Eurocone x M24 90° - Rückschlagventil Eurocone x M24 90° - thermische motor (24V oder 230V)

Set: description

- valve Eurocone x M24 90° - lockshield Eurocone x M24 90° - thermal motor (24V or 230V)

OPTIE / OPTION

Klemkoppeling /Tuyua en acier Klemmringverschraubung / Sleeve coupling M24

stalen C.V. buis ∅ M24 x 1/2" tuyau en acier ∅ M24 x 1/2" Eisenrohr ∅ M24 x 1/2" steel tube ∅ M24 x 1/2" code / ART.-NR.: 5094.501

Afmetingen / Dimensions / Abmessungen

Afmetingen / Dimensions / Abmessungen

Afmetingen hydraulische aansluitingen / Dimensions connexions hydrauliques Abmessungen hydraulische Anschlüss / Dimensions hydraulic connections

Raccordement de l'évacuation des condensats.

Placez l'appareil sur des blocs de support (en bois) de 10 cm de hauteur pour le marquage et le forage des trous.

Vissez l'appareil contre la paroi et éloignez les blocs.

Le type de mur, solide ou cavité, détermine le type de vis ou le module d'extension qui est utilisé.

Pour éviter les odeurs désagréables, l'évacuation de la condensation doit être reliée à une conduite d'évacuation avec coupe-odeur utilisée régulièrement. Incliner légèrement l'appareil afin de faciliter l'écoulement du condensât.

Warnung

Raccordement a une système domotique 0...10 V
