Pro - Chauffage Jaga - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur à eau chaude
Marque	Jaga
Modèle	Pro
Puissance thermique	1 kW (ΔT 50°C)
Dimensions (H x L x P)	600 mm x 1000 mm x 100 mm (estimation)
Poids	Environ 15 kg
Matériau	Acier
Installation	Murale, avec raccordements par courbes
Raccordement	Eau chaude, raccords avec courbes
Réglage thermostatique	Tête thermostatique (TRV) avec préréglage Kv
Préréglage de vanne	Réglage VI : préréglage 4, ouverture du vis régulateur à 2.5 tours
Pression de service	0.1 bar (réglage vanne)
Fonctions principales	Chauffage par convection et rayonnement
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Protection antigel intégrée (selon modèle), température de surface limitée
Pièces détachées et réparabilité	Échangeur de chaleur démontable, têtes thermostatiques et vannes disponibles
Documents fournis	Notice d'utilisation (PDF)

FOIRE AUX QUESTIONS - Pro Jaga

Comment installer le radiateur Jaga Pro ?

Fixez le radiateur au mur à l'aide des supports fournis et raccordez les tuyaux d'eau chaude avec les courbes. Veillez à respecter les instructions de démontage de l'échangeur de chaleur si nécessaire.

Quelle est la puissance de chauffage du Pro ?

La puissance thermique est de 1 kW pour un écart de température (ΔT) de 50°C (75/65°C).

Comment régler le thermostat ?

Fermez la tête thermostatique (1), fermez le pointeau d'isolement (2) et dévissez les écrous (3) pour accéder au réglage. Le Kv reste inchangé.

Que faire en cas de fuite d'eau ?

Coupez l'arrivée d'eau au niveau du pointeau d'isolement (2) et contactez un professionnel. Vérifiez les raccords et les joints.

Comment nettoyer le radiateur ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la peinture.

Le radiateur protège-t-il contre le gel ?

Oui, la plupart des modèles Jaga incluent une protection antigel qui maintient une température minimale pour éviter le gel de l'eau.

Comment démonter l'échangeur de chaleur ?

Fermez la tête thermostatique (1) et le pointeau (2), puis dévissez les écrous (3) comme indiqué dans la notice. La réglage Kv reste inchangé.

Quelle est la pression de service recommandée ?

La pression doit être réglée à 0.1 bar sur la vanne pour un fonctionnement optimal.

Où trouver des pièces détachées pour ce radiateur ?

Les pièces détachées comme les têtes thermostatiques, vannes et échangeurs sont disponibles auprès des revendeurs Jaga ou en ligne.

Le radiateur est-il compatible avec tous les systèmes de chauffage central ?

Oui, il est conçu pour les systèmes à eau chaude standard. Assurez-vous que la température et la pression correspondent aux spécifications.

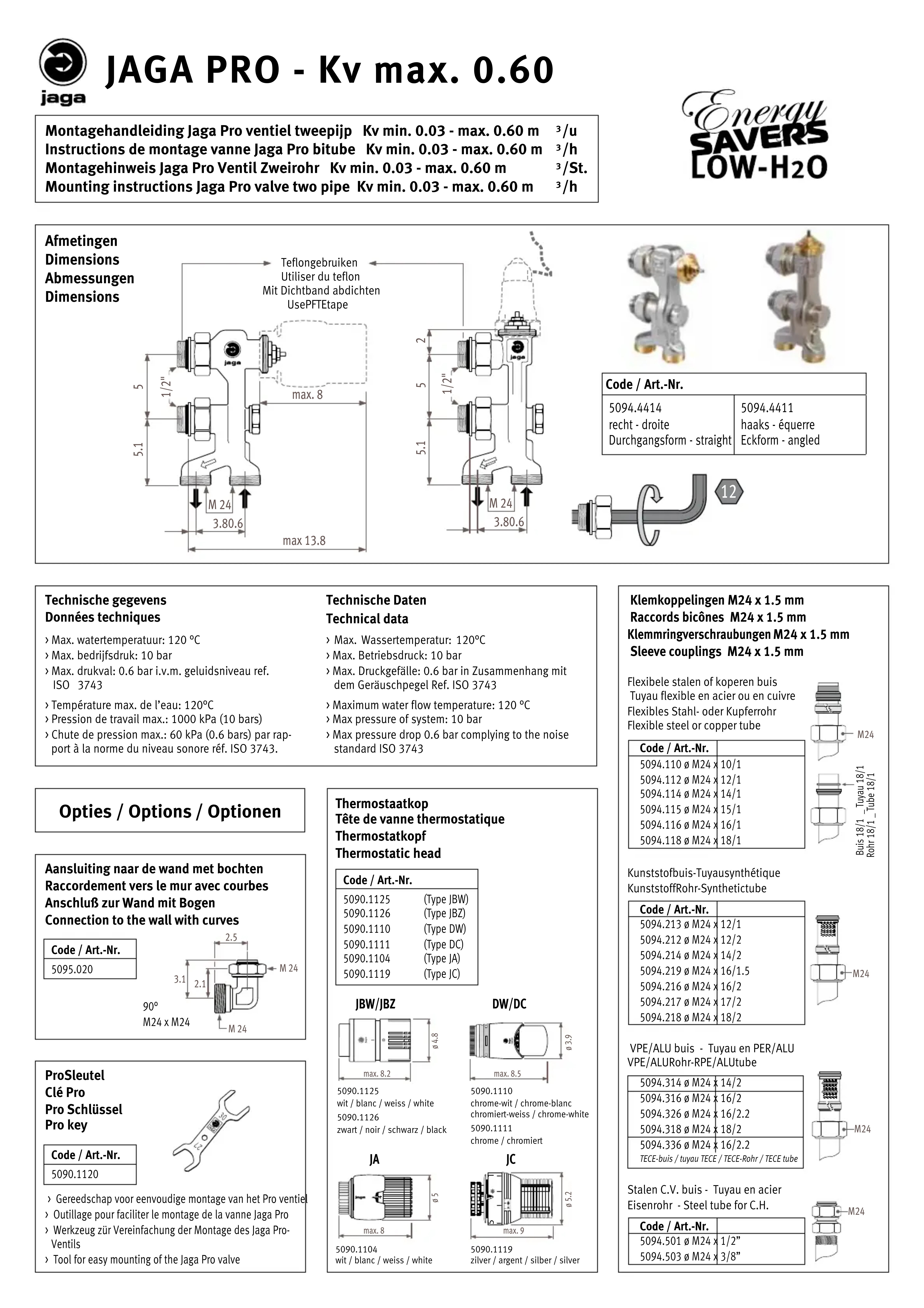

MODE D'EMPLOI Pro Jaga

Aansluiting maar de wand met bochten Raccordement vers le mur avec courbes Anschluß zur Wand mit Bogen Connection to the wall with curves

Échangeur de chaleur 1 kW (Table T = 50

T = 10^ (75 - 65 = 10°C)

P = 0.1 bar (a régler sur la vanne)

Réglage VI: préréglage 4 / ouvrir le vis régulateur

préciension de 2.5 tours

Beispiel:

Demontage van de warmtewisselaar
Démontage de l'échangeur de chaleur
Demontage des Wärmetauschers
Unmounting of the heat exchanger

Sluit dethermostaatkop (1), sluit deafsluiter (2) en schroef het ventiel los (3). De Kv-insteling blijft behouden.
Fermer le thermostatique (1), fermer le pointeau d'isolement (2) et dévisser les écrous (3). La réglage du Kv resteinchangée.
Thermostatkopf schliessen (1), Abschluss schliessen (2) und Ventil los-schrauben (3). Die Kv-Einstellung bleibt behalten.
Close the TRV (1), close the cut off (2) and unscrew the valve (3). The Kv adjustment remains unchanged.
