Distance Carbon FLZ - Bâtons de randonnée Black Diamond - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Distance Carbon FLZ Black Diamond au format PDF.
| Type de produit | Bâtons de randonnée pliables en fibre de carbone |
| Marque | Black Diamond |
| Modèle | Distance Carbon FLZ |
| Catégorie | Bâtons de randonnée |
| Matériau principal | Fibre de carbone |
| Longueur dépliée | Environ 110-130 cm (réglable via FlickLock) |
| Longueur pliée | Environ 34 cm (format Z replié) |
| Poids par bâton | Environ 240 g (ultra léger) |
| Système de déploiement | Système à déploiement rapide (Z-pole) avec câble interne et cône |
| Mécanisme de réglage | FlickLock à came externe breveté |
| Poignée | Liège |
| Pointes | Caoutchouc pré-installées + pointes en carbure en option |
| Rondelles | Amovibles, fixation par rotation |
| Entretien des poignées | Nettoyage au papier de verre fin et savon |
| Inspection recommandée | Avant et après chaque utilisation : vérifier déformations, fissures, mécanismes |
| Stockage longue durée | Desserrer le câble de tension et laisser sécher si mouillé |
| Garantie | 2 ans contre défauts de matériau et de fabrication |
| Pièces détachées | Disponibles auprès du revendeur Black Diamond ou sur Blackdiamondequipment.com |
| Utilisation prévue | Randonnée et trek uniquement |
FOIRE AUX QUESTIONS - Distance Carbon FLZ Black Diamond
Questions des utilisateurs sur Distance Carbon FLZ Black Diamond
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Bâtons de randonnée au format PDF gratuitement ! Retrouvez votre notice Distance Carbon FLZ - Black Diamond et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Distance Carbon FLZ de la marque Black Diamond.
MODE D'EMPLOI Distance Carbon FLZ Black Diamond
Les bâtons de randonnée Trekking Poles et Z-poles sont conçus pour une utilisation en randonnée et en trek uniquement. Les bosses, les rainures, les éraflures, les fissures et les écailles compromettent la résistance de aluminium et de la fibre de carbone et peuvent entrainer des défaillances structurelles. Si le bâton de randonnée a été soumis à un quelconque impact, inspectez soigneusement sa surface afin de repérer tout signe de détérioration. Les bâtons de randonnée légers sont conçus pour être légers et ne résisteront pas à des forces excessives s'ils ont subi des dommages antérieurs ou si les forces appliquées dépassent leurs limites structurelles. Les bâtons ultra légers en fibre de carbone sont davantage sujets aux détériorations que les autres bâtons et exigent d'être inspectés fréquemment. Le non-respect des présents avertissements peut causer une défaillance des bâtons de randonnée, et entraîner des blessures graves ou la mort.
NOTICE D'UTILISATION
▲ Veuillez conserver la notice pour consultation ultérieure.
SYSTÈME À DÉPLOIEMENT RAPIDE
Le système à déploiement rapide est relié à un câble interne dissimulé et à un cône à déploiement rapide intégrés dans chaque brin du bâton de randonnée repliable. Le bouton-poussoir est situé juste sous la poignée sur les modèles à longueur fixe et sous le brin à réglage FlickLock numéroté sur les modèles FlickLock. DÉRUAGE
Vérifiez si la rondelle d'arrêt n'est pas attachée à un quelconque brin.
- Saisissez la poignée et le brin supérieur puis tirez simultanément de part et d'autre. Le bâton se met en place d'un coup sec et se verrouille.
- Assurez-vous que le bouton-poussoir est complètement enclenché et que le bâton est verrouillé de manière parfaitement jointive aux
REPLIAGE
- Appuyez sur le bouton et faites coulisser la poignée en direction de la pointe du bâton.
- Tirez sur les brins de part et d'autre de chaque jonction séparant chaque brin.
- Repliez les bâtons de manière à former un "Z" compact.
- Clippez la rondelle d'arrêt du brin inférieur sur le brin supérieur ou médian pour une meilleure sécurité de stockage.
Si le bâton possède un FlickLock, ouvrez le bras du levier et repliez complètement le bâton pour réduire sa longueur repliée.

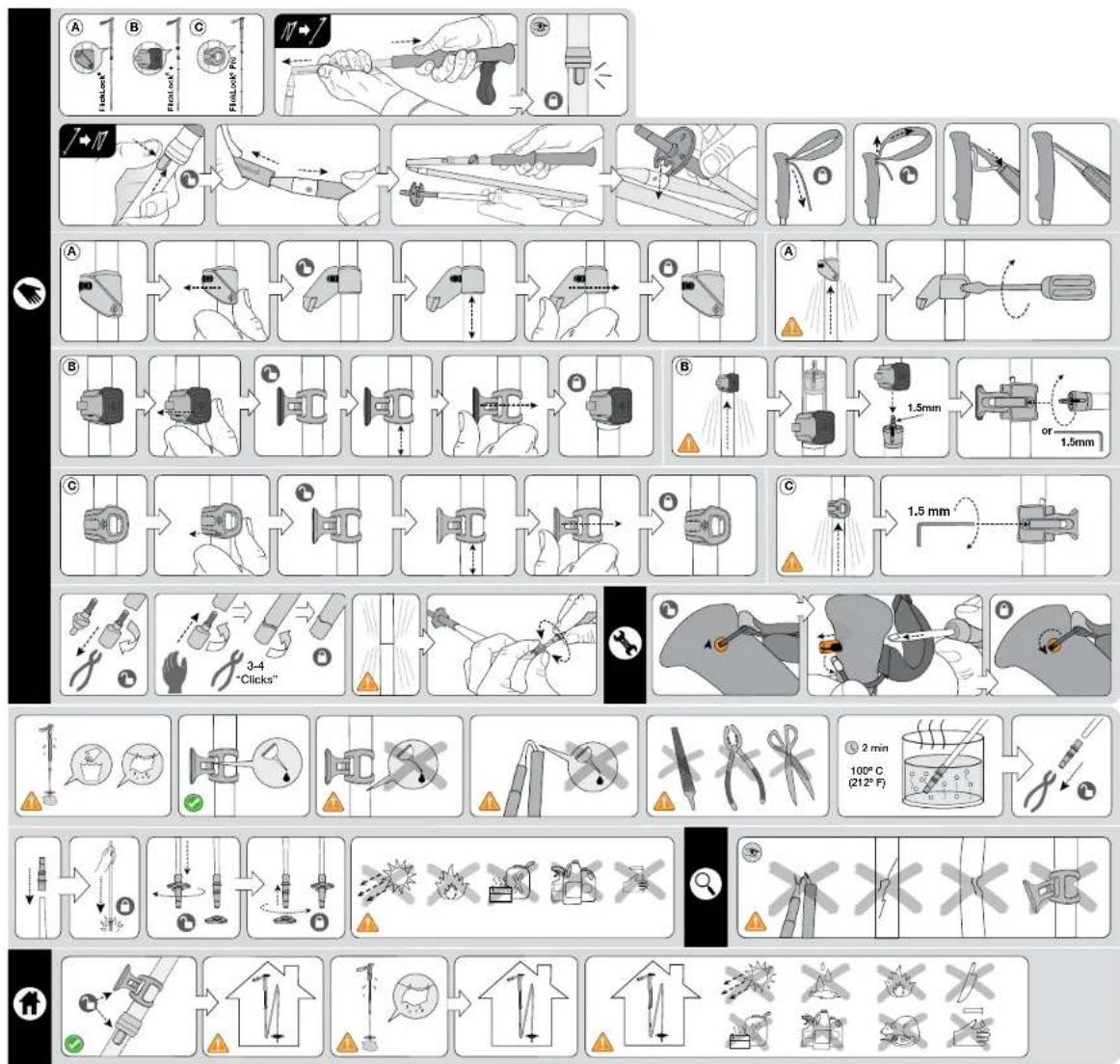

AJUSTEMENT DU SERRAGE
Le câble interne qui relie les brins de votre bâton Z-Pola peut nécessiter d'un ajustement avant utilisation et exige un ajustement dans le temps car le câble interne peut légèrement se détendre dans le brin supérieur. Vous pouvez remédier à ce jeu en augmentant le degré
de serrage du câble interne.
- Appuyez sur le bouton-poussoir puis tirez de part et d'autre de la jonction la plus basse UNIQUEMENT.
- Tenez les deux extrémités du tendeur (situé entre les brins médian et inférieur) entre vos doigts et tournez-le dans le sens des aiguilles d'une montre pour serrer ou dans le sens inverse des aiguilles d'une montre pour desserrer.
- Tournez le tendeur d'un demi-tour à un tour complet puis dépliez à nouveau le bâton pour vérifier que le jeu a bien disparu.
REMARQUE : Si vous ne parvenez plus à déplier le bâton (le bouton-poussoir ne ressort pas), vous l'avez trop serré. Desserrez légèrement puis essayez de nouveau. Lorsque le degré de serrage est correctement réglé, le brin coulissant sous la poignée (ou sous le brin numéroté sur les modèles Flickr) doit être suffisamment sous tension au niveau du bouton-poussoir pour qu'il n'y ait aucun jeu tout en permettant cependant au bouton-poussoir de ressortir complètement lorsque le bâton est déplié.
- Evitez d'endommager les jonctions en réduisant au maximum la tension du câble.
- Avant toute utilisation, inspectez les jonctions de vos bâtons. N'utilisez pas de bâton endommagé.
- Ne JAMAIS desserrer le tendeur complètement sauf pour remplacer un brin inférieur.
FLICKLOCK
Le système breveté FlickLock est un mécanisme à came externe qui, une fois fermé, permet de maintenir assemblés les brins du bâton pour former une jonction d'une solidité plus grande que les brins eux-mêmes. Pour ouvrir :
- Tenir le bâton au-dessus du FlickLock pour empêcher le bâton de pivoter tout en poussant le levier de came avec votre pouce pour l'ouvrir.
- Règler le bâton à la longueur souhaitée.
- Refermez ensuite fermement le levier en la rabattant d'un coup sec.
AJUSTEMENT DE LA TENSION
Pour fonctionner correctement, il est nécessaire que le FlickLock soit suffisamment serré. Si le brin inférieur venait à glisser, ouvrez le levier et resserrez la vis de réglage d'environ un quart de tour à un demi-tour, ou jusqu'à ce que le mécanisme empêche le brin de glisser une fois le levier fermé. Si le levier devient trop dur à rabattre, desserrez légèrement la vis.
POUR CHANGER LES POINTES TECH
Les bâtons Z-Pole sont vendus avec des pointes en caoutchouc pré-installées et des pointes en carbure en option incluse. Les pointes en caoutchouc doivent être remplacées dès qu'une quelconque partie de l'âme métallique commence à apparaître.
Pour les ôter
- À la main ou à l'aide d'une paire de pinces, toumez énergiquement dans le sens inverse des aiguilles d'une montre et dévissez jusqu'à ce que la pointe se désolidarise complètement de la rondelle.
Pour installer de nouvelles pointes - Vissez à la main ou à l'aide d'une paire de pinces, dans le sens des aiguilles d'une montre - tournez 4 à 5 clics fermement. Les pointes en caoutchouc présentent de légers renflements une fois
complètement vissées.
RONDELLES
Pour fixer une rondelle : Poussez vigoureusement la rondelle en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se cale solidement contre la butée d'arrêt et puisse tourner librement.
Pour ôter une rondelle : Tirez vigoureusement la rondelle en tournant dans le sens inverse des aiguilles d'une montre jusqu'à extraction de celle-ci.
NETTOYAGE ET ENTRETIEN
Pour nettoyer les poignées en liège :
1. Utilisez du papier de verre très fin résistant à l'eau et un savon ordinaire pour les mains.
2. Mouillez la poignée puis poncez entièrement.
3. Appliquez le savon sur le papier de verre puis frottez soigneusement la poignée.
4. Rincez et laissez sécher.
INSPECTION & STOCKAGE
Avant et après chaque utilisation :
• Repérez toute déformation ou fissure.
- Vérifiez si vos mécanismes de réglage s'ouvrent et se ferment correctement et si leur degré de serrage est suffisant.
- Si les mécanismes deviennent durs à ouvrir ou fermer, appliquez une goutte d'huile sur la broche du levier et une autre sous le levier au niveau de l'axe de rotation.
- Si les bâtons ont été mouillés au cours de l'utilisation, desserrez le câble de serrage (à l'aide du bouton-poussoir), repliez le bâton et laissez sécher complètement avant stockage.
REMARQUE : Pour un stockage longue durée, les mécanismes FlickLock doivent être stockés avec le câble de tension desserré. Les pièces de rechange sont disponibles auprès de votre revendeur Black Diamond local ou directement auprès de Blackdiamondequipment.com.
LIMITES DE GARANTIE
Nous garantissons pour une durée de 2 ans à partir de la date d'achat ou de livraison et à l'acheteur d'origine, sauf indication contraire, que nos produits tels que vendus à l'origine sont exempts de défauts de matériau et de fabrication. Le Produit sera réparé ou remplacé à notre discrétion. Sont exclus de notre garantie l'usure normale des produits, l'utilisation incorrecte ou l'entretien inapproprié, les modifications ou transformations, les dommages de quelque manière que ce soit. Nous nous réservons le droit d'exiger une preuve d'achat ou de livraison pour toutes les demandes d'application de la Garantie.
