StoryDisk Essential - Disque dur externe STOREX - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI StoryDisk Essential STOREX

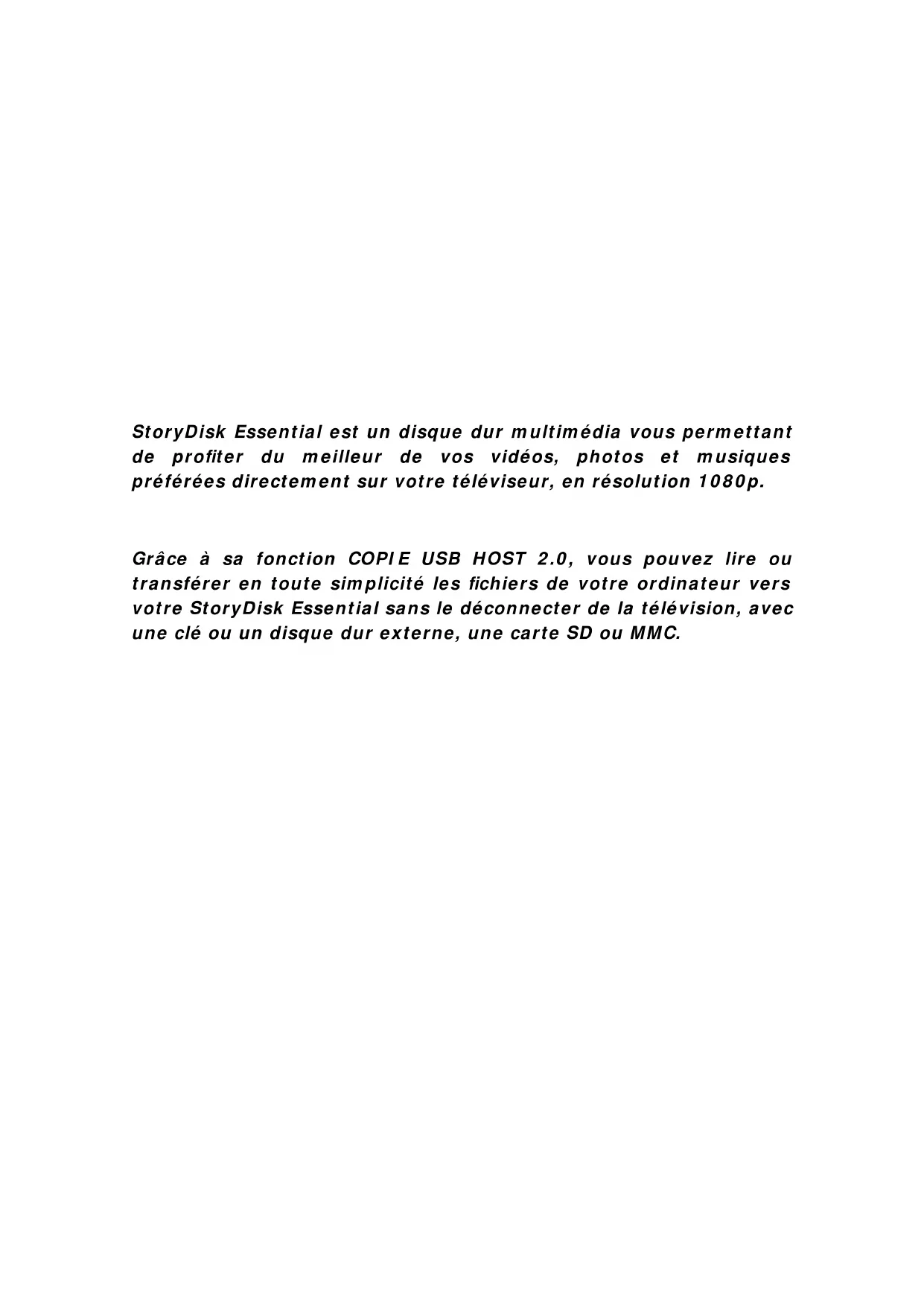

StoryDisk Essential est un disque dur multimédia vous permettant de profiter du meilleur de vos vidéos, photos et musiques préférées directement sur votre téléviseur, en résolution 1080p. Grâce à sa fonction COPIE USB HOST 2.0, vous pouvez lire ou transférer en toute simplicité les fichiers de votre ordinateur vers votre StoryDisk Essential sans le déconnecter de la télévision, avec une clé ou un disque dur externe, une carte SD ou MMC.

StoryDisk Essentiel Page 6/20 INTRODUCTION Votre StoryDisk Essential est un disque dur externe avec une fonction multimédia permettant de regarder les photos et vidéos sur la TV en haute définition, ou d’écouter la musique.

FONCTIONNEMENT - Une fois connecté en USB à l’ordinateur, vous pouvez recopier sur votre StoryDisk Essential les fichiers multimédia issus de votre PC et inversement. - Déconnecté de l’ordinateur, vous reliez le StoryDisk Essential à votre TV pour visualiser votre contenu multimédia en haute définition.

- Connexions USB 2.0 highspeed, USB HOST et lecteur de carte SD/MMC en façade. - Connexions vidéo : Composite, YUV et HDMI - Alimentation électrique INPUT : 100V - 240V~ 50-60Hz 1.0A - Formats supportés - Vidéo :Avi, Xvid HD, Ts, Vob, Mkv, Mpeg HD

1. SD/MMC: Emplacement pour carte mémoire

2. USB HOST : Pour connecter un périphérique USB

3. IR : Pour le signal de la télécommande

4. LED « ON » : pour voir l’état de l’alimentation du produit.

LED « HDD » : En lecture la led s’allume en vert

1. AC IN: Pour connecter à la prise murale

2. POWER: Allumer/Éteindre

3. HDMI : Sortie vidéo (HMDI)

4. COAXIAL : Sortie du son coaxial

5. AV OUT : Sortie Vidéo (YUV)

6. AV OUT : Sortie vidéo (Composite)

Télécommande 1 : Correspond à la télécommande réelle. Télécommande 2 : Correspond à la numération des touches de la télécommande. 2 1StoryDisk Essentiel Page 9/20

1 STANDBY Allumage/Extinction (veille) du StoryDisk Essential. 2 MUTE Permet d’activer / de désactiver le son (muet).

TOUCHES NUMÉRIQUES 0-9. La touche (0) permet d'ajouter les fichiers audio sélectionnés à la liste BGM. 4 GOTO Permet d’aller à un point spécifique (Temps). 5 SELECT/BGM Permet d’afficher la page d’édition (Copier, renommer, supprimer…). Activer/Désactiver la musique de fond lors de la visualisation de diaporama. 6 MOVIE Permet d’accéder directement à la page "VIDÉO". 7 MUSIC Permet d’accéder directement à la page "MUSIQUE". 8 PHOTO Permet d’accéder directement à la page "PHOTO". 9 FILE Permet d’accéder directement à l’explorateur de fichiers. 10 SETUP Permet d’accéder directement à la page de configuration. 11 HOME Permet d’accéder directement à la page principale.

Permet de naviguer entre les différents fichiers et dossiers. Permet de valider votre sélection. La touche , permet de sauter de page (PAG-) dans la liste de fichiers média. La touche , permet de sauter de page (PAG+) dans la liste de fichiers média. 13 BACK Permet de sortir/revenir à la page précédente. 14 FULL SCREEN Permet de basculer le fichier sélectionné en mode lecture plein écran. 15 VOL+/VOL- Permet d’augmenter/diminuer le volume. 16 STOP Stoppe la lecture des médias. 17 LECTURE/PAUSE Permet de lire ou de mettre en pause la lecture d’un fichier multimédia 18 BACKLIGHT Permet d'activer ou de désactiver le rétro-éclairage des LED. 19 PREV Permet de revenir au fichier précèdent. 20 FR / FF Retour rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x… Avance rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x… 21 NEXT Permet d'aller au fichier suivant. 22 AUDIO Permet de sélectionner la piste audio. 23 SUBTITLE Permet d’activer/désactiver l’affichage des sous-titres. 24 4:3/16:9 Permet de basculer entre les différents types d'affichage.

Permet de faire une rotation de l’image lors de la visualisation d’une photo. Permet de définir un point "A" et un point "B" pour activer la répétition de la séquence. 26 REPEAT Vidéo : Répète le fichier actuel ou répète tous les fichiers du répertoire ou annule la fonction de répétition. Musique : Répète le fichier actuel, répète tous les fichiers du répertoire, active la fonction de lecture aléatoire ou annule la fonction de répétition. 27 ZOOM Zoom sur une vidéo ou une photo. 28 COPY Permet d’accèder directement à la page "COPIE" 29 VIDEO OUT Permet de basculer entre les différents modes d’affichage vidéo. 30 DIGEST Affiche la mosaïque (mode photo). 31 SLIDE SHOW Permet d’activer le mode diaporama (mode photo). 32 INFO Permet d’afficher les informations du fichier sélectionné. 33 DEVICE Permet de sélectionner le périphérique de stockage.StoryDisk Essentiel Page 10/20

CONNECTER LE STORYDISK ESSENTIAL Á UN ORDINATEUR

1. Connectez l’adaptateur secteur de votre prise de courant murale à l’entrée AC IN

du StoryDisk Essential

2. Placez l’interrupteur à l’arrière du produit sur ON

3. Connectez le câble USB au PC ou MAC.

4. La LED "Stand-by" s’allume en BLEU.

5. Allez dans "Poste de travail", l’appareil STOREX doit apparaître avec une icône

supplémentaire, pour les utilisateurs Mac, il apparaitra automatiquement sur le bureau.

6. Sélectionnez vos fichiers puis glissez simplement ou "copier/coller" tous les

fichiers sur le disque et visionnez-les sur votre TV.

Disque monté après la connexion USB

Disque monté après la connexion USBStoryDisk Essentiel Page 11/20

1. Connectez l’adaptateur secteur de votre prise de courant murale à l’entrée AC IN

du StoryDisk Essential

2. Placez l’interrupteur à l’arrière du produit sur ON

3/4/5. Connectez une extrémité de votre câble AV (HDMI, RCA ou YUV) derrière le

produit et l’autre extrémité à la TV (voir l’illustration ci-dessus)

6. Assurez-vous que la TV soit sur le bon canal, normalement un schéma vous

8. Le LCD affichera “LOAD” et l’écran de TV “EN CHARGE”

9. Le menu de la page d’accueil apparaît quelques secondes après.

Plan arrière d’une TV CâbleAV Câble HDMI

1. La page d’accueil (HOME) affiche 6 icônes principales, dont 4 sont accessibles

directement depuis la télécommande (FILM, MUSIQUE, PHOTO et FICHIER). Sélectionnez un des quatre modes en utilisant les flèches directionnelles de la télécommande et appuyez sur "ENTER". Pour l'utilisation de la télécommande, veuillez-vous référer aux détails concernant la télécommande.

2. Sélectionnez les répertoires et fichiers avec les touches directionnelles et validez la

sélection en appuyant sur “ENTER”

3. Changez le périphérique de lecture.

Appuyez sur la touche “DEVICE” de la télécommande du StoryDisk Essential pour afficher la page de sélection des périphériques.StoryDisk Essentiel Page 13/20 LECTURE À PARTIR D’UNE CARTE MÉMOIRE

1. Insérez la carte mémoire dans l’emplacement prévu à cet effet (se référer à la partie

“détails du produit”).

2. Appuyez sur la touche “DEVICE” de la télécommande du StoryDisk Essential pour

afficher la page de sélection des périphériques.

Sélectionnez la partition désirée puis appuyez sur la touche “ENTER”. Sélectionnez ensuite les répertoires et les fichiers puis appuyez sur la touche “ENTER”.StoryDisk Essentiel Page 14/20 Page Photo Page Musique

Page Vidéo Page Fichier

Vidéo : Pour regarder vos films préférés. Musique : Pour écouter vos musiques préférées. Photo : Pour regarder vos photos préférées. Fichier : Pour parcourir tous les fichiers enregistrés sur votre disque dur.

Vous pouvez utiliser les touches de raccourci (film, musique, photo, fichier) sur la télécommande pour sélectionner la fonction désirée.StoryDisk Essentiel Page 15/20

PARAMÈTRES DU STORYDISK ESSENTIAL

Sur cette page vous pouvez procéder à plusieurs réglages, dont celui de la langue et de la résolution d’affichage

1. appuyez sur la touche “SETUP” de la télécommande pour entrer dans le menu de

2. utilisez les touches directionnelles

pour sélectionner le réglage et appuyez sur la touche “ENTER”. Sur cette page vous pouvez régler la langue Sur cette page vous pouvez modifier la résolution d’affichage du StoryDisk Essential Note : la résolution d’affichage 576i/576p peut ne pas apparaitre dans la page de configuration. Tout dépend de l’équipement qui est utilisé.StoryDisk Essentiel Page 16/20

CONDITIONS DE GARANTIE

La garantie proposée par STOREX est de 1 an pour le StoryDisk Essential et de 3 mois pour ses accessoires (télécommande, câbles AV, bloc d’alimentation…). STOREX garantit votre produit contre tout défaut de fabrication ou d’assemblage. Cette garantie ne s’applique qu’au premier achat d’un StoryDisk Essential par l’utilisateur final et n’est pas transférable si l’appareil est revendu. La garantie ne couvre pas les incompatibilités détectées par l’utilisateur final en dehors des recommandations d’utilisation imprimées sur l’emballage et les incompatibilités générées avec un autre matériel ou logiciel installé sur l’ordinateur auquel est connecté le StoryDisk Essential. Une preuve d’achat doit être présentée à nos services pour mettre en œuvre la garantie auprès de Storex. La garantie ne couvre pas les pannes ou les défauts liés à un non respect des instructions de ce manuel, une négligence, une transformation du StoryDisk Essential, une mauvaise installation ou manipulation, des réparations ou des modifications non autorisées par STOREX, des tests inappropriés, des accidents ou des facteurs externes tels que, non exhaustifs, une chaleur ou une humidité excessive, des pannes de courant ou une mauvaise installation/désinstallation du StoryDisk Essential. La seule obligation contractuelle de STOREX consiste en la réparation et le remplacement d’un produit défectueux. En aucun cas STOREX ne peut être tenu pour responsable des pertes de données ou de ses conséquences consécutives à un défaut de fonctionnement ou à une panne du produit. En tout état de cause, la responsabilité financière de STOREX ne pourra pas être engagée pour un montant supérieur à la valeur d’acquisition du produit par le client final. La présente garantie est ainsi définie et ne pourra pas être modifiée, diminuée ou élargie sans accord écrit de STOREX. De plus, STOREX ne pourra pas être tenu pour responsable de tout conseil technique ou service fourni en relation avec le StoryDisk Essential. Pour toute demande hors garantie, nous vous invitons à contacter le support STOREX ou à vous connecter sur le site www.e-storex.com pour toute commande d’accessoires. Note: STOREX™ se réserve le droit de modifier sans préavis le manuel d’utilisation en fonction des évolutions du produit. Retrouvez la dernière version du manuel sur notre site Web : http://www.storex.eu

Vous trouverez sur le site Web STOREX une rubrique SUPPORT associée à chaque produit STOREX. Rendez-vous à l’adresse http://www.storex.eu , sélectionnez "Disque Dur Multimédia" puis StoryDisk Essential. Vous pourrez télécharger la dernière version complète du manuel, des mises à jour logicielles et consulter les questions fréquemment posées. Avant de contacter notre support technique ou notre service après-vente, veuillez d’abord vérifier la section "Forum" disponible dans l’onglet "Support" de notre site Internet car vos problèmes et leurs solutions sont peut-être déjà recensés.StoryDisk Essentiel Page 17/20

ENREGISTREMENT DE LA GARANTIE

Nous vous invitons à enregistrer la garantie de votre StoryDisk Essential sur notre site Web à l’adresse : http://garantie.storex.eu En cas de panne, veuillez contacter votre revendeur pour faire réparer votre StoryDisk Essential sous garantie, ou veuillez adresser votre demande par courrier électronique à l’adresse support@storex.eu ou par téléphone au France : 09 72 11 39 20 (Prix d’un appel local vers Paris) Belgique : 32-2-8889912 (support.be@storex.eu) Espagne : 34-91-1871608 (soporte.es@storex.eu) Allemagne : 49-30-89677804885 (support.de@storex.eu) Suisse : 41-22-5330153 (support.ch@storex.eu) WorldWide : +339-72-39-29 (support.ww@storex.eu) Autres Pays : 33-9-7211-3929 (support@storex.eu) du Lundi au Jeudi de 09h30 à 19h30 le Vendredi de 9h30 à 18h30 Pour plus de détails, veuillez lire la version complète du manuel utilisateur (disponible sur le site Internet) : http://www.storex.eu

SÉCURITÉ – ENVIRONNEMENT

Votre produit STOREX a été testé en laboratoire ; il est conforme aux directives Européennes correspondant au marquage CE en vigueur au moment de sa commercialisation. Une traçabilité des composants de votre produit STOREX a été réalisée ; elle nous a démontré la conformité du produit à la directive environnementale (RoHS) en vigueur au moment de sa commercialisation. En fin de vie, ne pas jeter le produit à la poubelle mais le ramener au distributeur ou à votre déchetterie qui se chargera de faire passer le produit dans une filière de recyclage des déchets électriques, électromécaniques et électroniques (DEEE). Votre produit STOREX a été préparé, testé et conditionné dans une entreprise française certifiée ISO9001 : 2000 par un audit annuel réalisé par une personne qualifiée du Bureau Véritas Certification .StoryDisk Essentiel Page 18/20

INFORMATIONS DE SÉCURITÉ

Cet appareil a été conçu et fabriqué afin d’assurer votre sécurité. Les mécanismes de sécurité intégrés au produit vous protègeront si vous observez les procédures d’installation, d’utilisation et de dépannage suivantes : - Lisez attentivement et respectez les instructions ci-après avant toute manipulation et installation de votre matériel, - Conservez ces instructions afin de pouvoir vous y référer ultérieurement.

- Ne secouez pas le lecteur sous peine d’endommager le disque sur su StoryDisk Essential, - N’utilisez que des pièces et accessoires (bloc d’alimentation…) préconisés par le fabricant, - Ne déplacez pas l’appareil lorsqu’il est en fonctionnement. SÉCURITÉ - Afin d’éviter les incendies ou les chocs électriques, ne placez pas l’appareil à proximité d’objets remplis de liquide, - Si un objet lourd ou du liquide venait à tomber sur l’appareil, débranchez-le immédiatement et faites-le vérifier par un personnel qualifié avant de le ré- utiliser. - En fonctionnement, la surface du boîtier dégage de la chaleur ; par conséquent, placez le produit sur une surface plane et rigide et évitez de le couvrir ou de poser un quelconque objet dessus.

ALIMENTATION ÉLECTRIQUE DU PRODUIT

- En cas de non utilisation prolongée du produit ou en cas d’orage, débranchez l’appareil de la prise murale en saisissant la prise elle-même, sans tirer sur le câble, - L’adaptateur de courant fourni est spécifique au produit. L’utilisation d’un autre adaptateur pourrait endommager le produit ou entraîner des accidents.

CHOIX DE L’EMPLACEMENT DU PRODUIT

- Installez l’appareil loin de tout équipement à forte attraction tels que four à micro- ondes, gros haut-parleurs… - Placez votre produit dans un endroit suffisamment ventilé et sur une surface plane et rigide pour disperser la chaleur émise par l’appareil. NETTOYAGE - N’ouvrez jamais le produit pour le nettoyer sous peine de voir s’annuler la garantie, - Débranchez le produit de la prise murale avant de procéder au nettoyage du produit, - Nettoyez l’extérieur du produit ainsi que la télécommande à l’aide d’un chiffon doux et sec. Ne jamais utiliser de tampon abrasif, de poudre à récurer ou de solvants tels que l’alcool ou l’essence.StoryDisk Essentiel Page 19/20 DÉPANNAGE - Confiez tout dépannage à un personnel qualifié. Un dépannage est nécessaire si l’appareil a été endommagé de quelle que manière que ce soit : fiche ou cordon d’alimentation endommagé, liquide renversé sur le produit, introduction de petits objets dans le produit, exposition à la pluie ou à l’humidité, anomalie de fonctionnement, chute du produit… REMARQUE IMPORTANTE

Avertissement : Ce produit permet de maintenir une image vidéo fixe ou une image-

écran sur votre écran de télévision de manière indéfinie. Si vous laissez une image vidéo fixe ou une image-écran sur votre écran de télévision affichée pendant une période prolongée, vous risquez d’endommager l’écran de votre télévision. Les téléviseurs à écran plasma et les téléviseurs à projection y sont sensibles.StoryDisk Essentiel Page 20/20

est un produit de la gamme

www.storex.eu © STOREX –2010 Toutes les marques citées sont déposées par leurs propriétaires respectifs.
