MODE D'EMPLOI GV36TT FABER

Guide de L'Utilisateur

GV36TT

THERMOSTAT & TIMER

NLENGDEFR

1.1

1.2 1.3

1.4 1.5 1.6 1.7

1.8 1.9

2.1 2.2 2.3

Index

4 Guide de L'Utilisateur 27

4.1 Nettoyage et entretien 27
4.2 Conseils de sécurité à l'utilisateur 28
4.3 Première utilisation de la cheminée 28
4.4 Commande manuelle du bloc gaz 29
4.5 Telecommande - Généralités 30
4.6 Reglage de la telecommande 31
4.7 Fonctions de base 32
4.2 Mode manuel : 32
4.8 Points de contrôle en cas de panne 33

4 Guide de L'Utilisateur

L'installation de la cheminée doit être effectuee par un installateur/reveneur agreé.

L'installation doit respecter le décret sur la construction. Consulter également les conseils d'installation.

Attention : étant une source de chaleur, la cheminée entraîne une circulation d'air chaud. Il est donc important de ne pas allumer l'appareil immédiatement après avoir effectué des travaux de rénovation dans la maison. Le déplacement naturel d'air fait circuler l'humidité et des matières volatiles qui n'ont pas encore pu secher émanant de peintures, matérielles de construction, moquettes, etc. Ces matières peuvent se redéposer sous forme de suie sur des surfaces froides. Divers facteurs sont donc à considérer afin de déterminer quand la cheminée pourrait être utilisée pour la première fois. Il est importante de consulter votre installerateur à ce sujet.

4.1 Nettoyage et entretien

• L'appareil doit être nettoyé et contrôle par un installateur au moins une fois par an.
  L'extérieur de la cheminée peut être nettoyé à l'aide d'un chiffon humide.

4.1.1 Nettoyage de la vitre

• Demonter la vente comme indiquedans le guide d'installation.
• Retirer les traces de suie à l'aide d'un chiffon sec. On peut également, si besoin est, utiliser un produit nettoyant pour tables de cuisson vitrocéramiques.

Attention: veiller à ne pas laisser de traces de doigts sur la vitre. Une fois passées à la chaleur, elles s'incrustent et ne peuvent plus être nettoyées.

4.2 Conseils de sécurité à l'utilisateur

• La cheminée est un apparéil d'ambiance et de chauffage dont tous les éléments (vitre y compris), exception faite des boutons de réglage et de la partie inférieure de l' apparéil, peuvent atteindre des températures très élevées (plus de 100^ ).
  Une fois la cheminée eteinte, attendre au moins trois minutes avant de la rallumer.
• Si pour une raison inconnue la cheminée s'eteint, attendre au moins 15 minutes avant de la rallumer. Si cela se produit à plusieurs reprises, consulterer votre installerateur.
• La cheminée ne doit pas être utilisée si : la vitre est endommagée ou a été retiree ou encore si la chambre de combustion est ouverte.
• Ne placer aucun matériel inflammable dans la chambre de combustion et le foyer.
• Ne jamais modifier l'assemblage du feu d'ambiance et ne pas ajouter de matériaux de decoration ou de pierre de Carrare, autres que les éléments livrés avec la cheminée. Lorsque l'appareil est en marche, la venteuse doit toujours rester visible!
• Éviter de placer tous rideaux, vêtements, linge, meubles ou tout autre matériel inflammable à moins d'1 m. de la cheminée.
• Ne jamais laisser les enfants manipuler la télécommande de la cheminée sans surveillance.
• Il est vivement conseilé de placer une grille de protection devant la cheminée lorsque enfants, personnes âgées ou personnes handicapées se trouvent dans la piece.

4.3 Première utilisation de la cheminée

Avant d'allumer la cheminée, veiller à retarder de la vitre autocollants et film ou baguettes de protection évventuels.

Avant d'utiliser la cheminée pour la première fois en pendant cette première utilisation, veiller à ce que la piece soit suffisamment aérée. FaireCHAuffer la cheminée au maximum pendant quelques heures afin que le vernis durcisse et que les évientuelles vapeurs toxiques libérées puisent être evacuées en toute sécurité. Maintenir les enfants et les animaux domestiques hors de la piece pendant cette opération!

4.4 Commande manuelle du bloc gaz

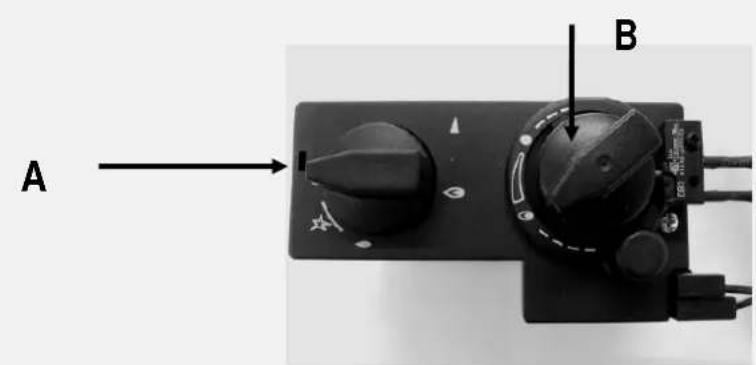

Ouvrir le panneau de commande, le tiroir de la cheminée ou tirer le bas du cadre vers soi afin d'acceder au bloc de commande (voir illustrations 1.3/1.4).

4.4.1 Allumage de la veilleuse

• Maintainir le bouton de réglage A enforcé tout en le tournant vers la gauche de la position à la position Un clic retentit alors et une étincelle apparait sur la jeuneuse (ill. 1.1).
• Répéter plusieurs fois l'opération désrite ci-dessus jusqu'à ce que la veilleuse s'allume.
• Apre s allumage de la veilleuse, maintainir le bouton enfoncé pendant environ 10 secondes.
  Relacher le bouton de réglage et s'assurer que la veilleuse reste allumée.
  Tourner le bouton A en position

4.4.2 Allumage du brûleur principal

• Le bouton de réglage B permet d'allumer, d'eteindre et de procéder au réglage du brûleur principal de façon manuelle.

Il peut arriver que les apparciels équipés d'une télécommande broutent quelque peu lors de cette opération (ill. 1.1).

4.4.3 Arrêt de la veilleuse

Eteindre le bruleur principal à l'aide du bouton B.
- Tourner le bouton A en position (ill.1.1)

Attention!

Lorsque la veilleuse est eteinte, qu'elle qu'en soit la raison, il est indispensable d'attendre au minimum 15 minutes avant de la rallumer.

Contacter votre installateur si la cheminée s'eteint régulièrement.

4.5 Télecommande - Généralités

La télécommande est exclusivement destinée au réglage de la hauteur de flamme. Il est impossible d'allumer la veilleuse par la télécommande. Pour l'allumage de la veilleuse, consulter le chapitre 4.4

La télécommande est équipée d'une fonction minuterie et d'un thermostat permettant un certain réglage de la température ambiente.

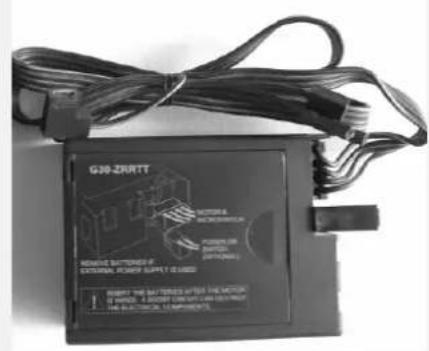

Le récepteur (ill. 1.2) ainsi que le bloc gaz (ill. 1.3/1.4) se trouvent derrière un panneau de commande, un tiroir au bas de l'appareil ou bien derrière un cadre.

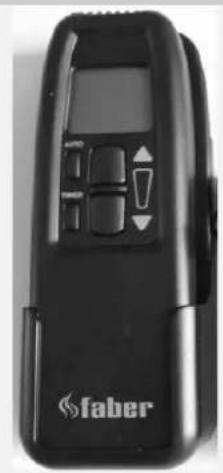

• La télécommande comporte 4 boutons. (ill. 1.1).
• Lorsque la réception est bonne, la lumière LED rouge s'allume sur le récepteur et se met à clignoter afin d'indiquer que le bouton B a atteint un minimum ou un maximum.
• Placer la télécommande dans le support mural afin d'utiliser la fonction Thermostat/Minuterie.

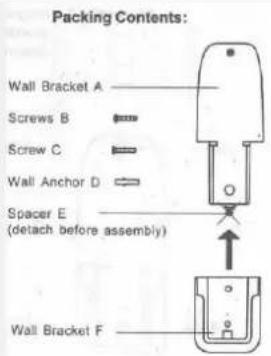

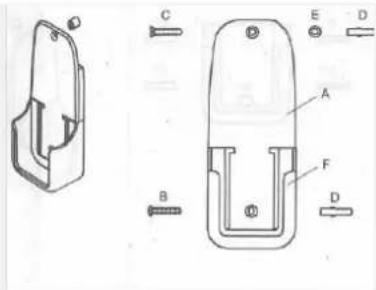

• Placer le support mural fourni (ill. 2.1/2.2/2.3) à une distance maximum de 4 metres de la cheminée.

4.5.1 Placement des piles dans le récepteur

• Retirer le récepteur (fig. 1.2) du support du bloc gaz.
• Retirer le couvercle du récepteur.

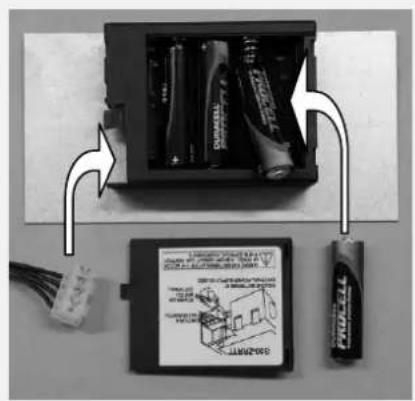

• Placer 4 piles AA/LR6 Alkaline longue durée (photo 2.2).
• Refermer le couvercle et replacer le récepteur.
• Il est possible que le récepteur soit à présent déréglé (voir si besoin est « Réglage du système de commande à distance »).

4.5.2 Remplacement des piles

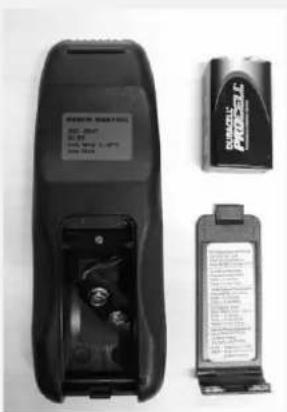

• Télecommande: si le symbole BATT s'affiche en haut à droite de l'écran, les piles de la télécommande doivent être replacées.
• Récepteur : si la lumière LED du récepteur s'affaiblit, les piles du récepteur doivent être remplacées.

Lorsque les piles de la télécommande ont eté remplacées, les valeurs de la fonction thermostat et minuterie reviennent aux réglages d'origine.

4.6 Réglage de la télécommande

4.6.1 Affichage à l'écran (standard °F/12 heures):

• Presser les boutons AUTO et TIMER simultanément, l'écran se met à clignoter (ill. 1.4).
• Presser alors le bouton AUTO afin de modifier l'affichage sur l'écran de la télécommande en passer de °C/24 heures à °F/12 heures ou vice-versa.
• Patienter un instant ou presser le bouton TIMER pour sortir du menu de réglage.

4.6.2 Réglage de l'heure :

• Presser les boutons AUTO et TIMER simultanément; l'écran se met à clignoter (ill. 1.4).
• Presser le bouton pour régler les heures (ill.1.5).
• Presser le bouton pour régler les minutes (ill.1.6).
• Patienter un instant ou presser le bouton TIMER pour sortir du menu de réglage.

4.7 Fonctions de base

4.2 Modemanuel:

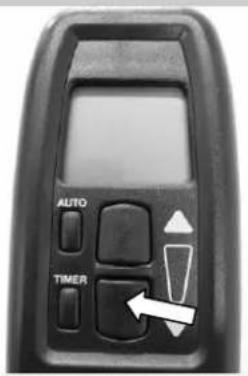

• Maintainir le bouton enforcé afin d'augmenter progressivement la hauteur de flamme (ill. 1.5).
• Maintainir le bouton enforcé afin de diminuer progressivement la hauteur de flamme ou de passer en veilleuse (ill. 1.6).

ATTENTION : lorsque l'utilisateur Maintain le bouton ou (ill. 1.5) enforcé, le système de commande passée en mode manuel et les programmations du thermostat et ou de la minuterie sont désactivées.

4.7.1 Mode automatique: réglage de la température

• Appuyer sur le bouton AUTO, l'affichage de la température clignote sur l'écran.
  Appuyer sur pour augmenter la température (ill.1.5).
  Appuyer sur pour baisser la température (ill.1.6).
• La télécommande revient automatiquement, après quelques instants, aux réglages standard.

4.7.2 Minuterie: réglage d'une période de chauffage

Programmation de la minuterie :

Minuterie

	P1	* 6:00	(mise en route)
P	1		8:00 (arrêt)
P2	* 16:00	(mise en route)
P	2		22:00 (arrêt)

Exemple de programmation :

Minuterie	-	P1	* 8:00 (mise en route)
	P	1	D	22:00 (arrêt)
	P2	* 8:00 (mise en route)
	P	2	D	22:00 (arrêt)

• Presser le bouton TIMER jusqu'à ce que l'indication P1* clignote (ill.1.7).

• Régler la mise en route de la première période de chauffage grâce au bouton pour les heures et pour les minutes (ill.1.5/1.6).
  Appuyer à nouveau sur le bouton TIMER (ill.1.7).
  L'indication P1) apparait a l'écran.

• Régler l'arrêt de la première période de chauffage grâce au bouton pour les heures et pour les minutes (ill.1.5/1.6).
• Appuyer à nouveau sur le bouton TIMER afin de régler la deuxième période de chauffage (ill.1.7).
  L'indication P2) apparait a l'écran.
• Régler la mise en route de la deuxième période de chauffage grâce au bouton pour les heures et pour les minutes (ill.1.5/1.6).
• Régler l'arrêt de la deuxième période de chauffage grâce au bouton pour les heures et pour les minutes (ill.1.5/1.6).
• Enregistrer les deux périodes de chauffage en appuyant sur le bouton TIMER (ill.1.7).
• Pour programmer une seule période de chauffage, régler la mise en route et l'arrêt des deux périodes de chauffage aux mêmes horaires.

4.8 Points de contrôle en cas de panne

Si la télécommande ou la cheminée ne fonctionne pas correctement, contrôler en priorité les points suivants.

1. Le bouton A est en position (ill. 1.1)
2. Contrôler les piles
3. S'assurer que le receiveur réagisse à la télécommande

Si après avoir effectué les contrôleles ci-dessus la télécommande ou la cheminée ne fonctionne toujours pas correctement, faire appel à votre installerateur.
