Jellum - Cheminée FABER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée décorative en pierre naturelle
Marque	Faber
Modèle	Jellum (déclinaisons : Jellum 840, Jellum 670)
Matériau	Pierre naturelle (marbre ou pierre calcaire)
Dimensions (exemples)	Jellum 840 : largeur 840 mm ; Jellum 670 : largeur 670 mm
Poids	Variable selon modèle, généralement supérieur à 80 kg
Alimentation	Non applicable (encadrement pour poêle indépendant)
Utilisation	Habillage décoratif pour poêle à bois, gaz ou électrique
Montage	Assemblage des éléments avec colle spéciale pierre ou mastic silicone non acide
Conseil de montage	Monter d'abord sans colle pour vérifier les ajustements
Préparation du sol	Surface plane, stable, horizontale et propre
Attention parquet	Scier le parquet à 2 cm en retrait de la plaque de sol
Nettoyage	Chiffon sec ou aspirateur ; éviter les produits liquides
Entretien	Ne pas utiliser de produits liquides pour éviter les taches
Sécurité	Ne pas modifier la construction ; vérifier l'état des éléments avant montage
Garantie	Conserver la preuve d'achat ; les dommages après montage ne sont pas couverts
Pièces détachées	Passe-partout disponibles en stock ; éléments volumineux sur commande
Réparabilité	Démontage possible avec mastic silicone ; démontage difficile après colle spéciale

FOIRE AUX QUESTIONS - Jellum FABER

Comment dois-je préparer le sol avant l'installation ?

Assurez-vous que la surface soit plane, stable, horizontale et propre. Si nécessaire, égalisez avec un produit comme Fix & Finish. Pour un parquet, sciez-le à 2 cm en retrait de la plaque de sol.

Quels sont les risques si je monte la cheminée sans vérifier l'état des pièces ?

Les dommages constatés après montage ne sont pas couverts par la garantie. Il est impératif de contrôler chaque élément avant assemblage.

Puis-je utiliser de la colle ordinaire pour assembler les blocs ?

Non, utilisez exclusivement la colle spéciale pierre naturelle fournie ou du mastic silicone non acide. La colle ordinaire pourrait endommager la pierre.

Comment nettoyer ma cheminée Faber Jellum ?

Nettoyez avec un chiffon propre et sec ou un aspirateur. Évitez tout produit liquide qui pourrait tacher la pierre naturelle.

Que faire si une pièce arrive cassée ?

Signalez tout dommage avant le montage à votre fournisseur. Après assemblage, la garantie ne s'applique plus.

Est-il possible de démonter la cheminée après collage ?

Avec du mastic silicone, le démontage est possible (ex. fil de nylon). Avec la colle spéciale marbre, il faudra utiliser un marteau en caoutchouc.

Faut-il traiter la pierre calcaire avant montage ?

Oui, il est conseillé d'appliquer un produit d'imprégnation pour protéger contre les taches.

Comment rattraper les défauts d'alignement des murs ?

Utilisez des passe-partout (filler pieces) fournis pour compenser les irrégularités. Vous pouvez les scier à la mesure.

Quel type de ciment utiliser pour les joints ?

Utilisez exclusivement du ciment blanc, jamais de ciment gris, pour ne pas tacher la pierre naturelle.

Puis-je placer des objets décoratifs sur le dessus de la cheminée ?

Évitez de poser des vases ou pots de fleurs car l'eau ou l'humidité peuvent tacher la pierre.

MODE D'EMPLOI Jellum FABER

1 Plaque supérieure
2 Partie supérieure
3 Partie droite
4 Partie gauche
5 Plaque de sol
6 Passe-partout

UK

1 Topplate
2 Lintel
3 Right leg
4 Left leg
5 Floorplate
6 Filler piece

DE

4.1 Introduction 15
4.2 Conseils de sécurité 15
4.3 Preparation 15
4.4 Montage de la cheminée 16
4.5 Nettoyage et entretien 17

Blessum 18

Marssum 18
Boksum 19
Wirdum. 19
Wirdum 840 20
Wirdum 770 20
Wirdum 670 21
Wirdum 560 21
Jellum 22
Jellum 840 22
Jellum 670 23
Dokkum 23
Arta large 24
Cora 24
Tera 25
Tara. 25
Peca 26
Peca large 26

1 INSTALLATIEVOORSCHRIFT

La cheminée est construite en pierre naturelle, généralement en marbre ou pierre calcaire, ce qui explique les différences de couleur ou de structure qui peuvent apparaitre entre les différents blocs d'une même cheminée.

Il est conseilé de conserver la garantie ainsi que la preuve d'achat ensemble dans un endroit sûr.

Malgré de nombreux contrôle des qualités rigoureux, il est possible qu'une partie de la cheminée soit livrée cassée ou endommagée. Merci de contrôle systématiquement chaque éléments de l'appareil avant montage.

Tout défaut ou dommage signalé après montage n'est pas couvert par la garantie.

« Une cheminée montée est une cheminée acceptée »

Les pieces d'assemblage (1000x90x30) sont disponibles de stock dans toutes les nuances de couleur. Les éléments plus volumineux de la cheminée doivent être commandés.

4.1 Introduction

Vous trouvrez dans ce guide d'installation, les informations nécessaires à l'installation et à l'entretien de votre cheminée.

4.2 Conseils de sécurité

• Ne pas modifier la construction de l'appareil.
• Préparer un endroit propre où les éléments déballés de la cheminée pourront être provisoirement entreprises.
• Contrôler au déballage que la cheminée soit complète et vérifier qu'aucun élément ne soit endommagé.
• S'assurer que la surface sur laquelle la cheminée va etre construite soit parfaitement plane, stable, horizontale et propre.
• Monter la cheminée dans un premier temps sans colle afin de vérifier que chaque bloc soit à la bonne mesure.
• Le collage peut être effectué au moyen de la collè spéciale pierre naturelle fournie avec la cheminée ou de mastic silicone non acide. Si le mastic silicone ou la collè spécial marbre est seulement appliqué par points, la cheminée pourra sans problème être démontée ultérieurement. ÀpRES collage à la collè spécial marbre, le démontage ne poursra être réalisé qu'au moyen d'un marteau de caoutchouc.

4.3 Préparation

La cheminée peut être place de différentes façon :

• La cheminée est placé directement devant le poêle. Dans ce cas, le dos de la cheminée s'adapte à la façade du poêle.

• Le poèle est encastré par rapport à la cheminée. Ici, la cheminée sera recouverte de blocs Ytong, Durox ou Promatec.

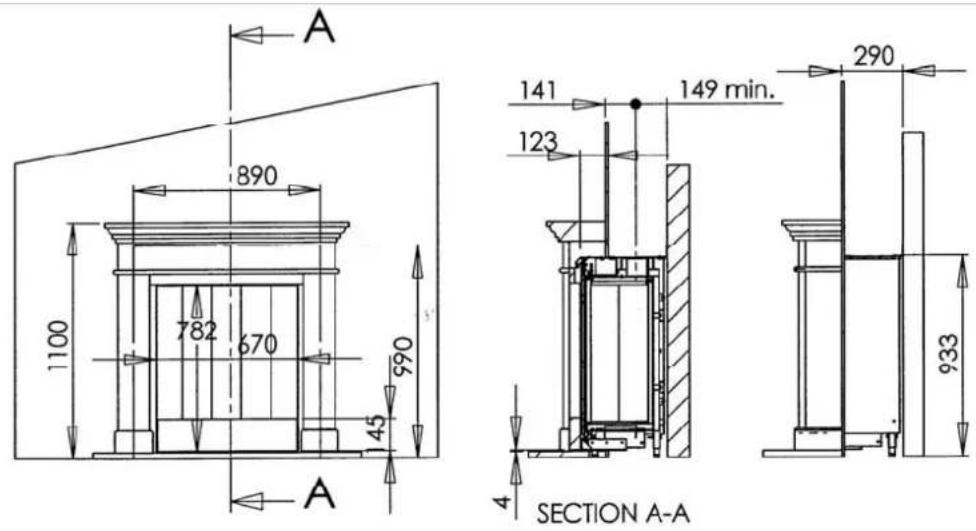

• La cheminée recouvre partiellement le poêle. Il est important, dans ce cas particulier, de savoir qu'elle saillie aura le poêle par rapport au mur.

Quel que soit le montageChoisi parmi ces trois possibilités, l'utilisation de différents passée-partout sera nécessaire afin de compenser d'eventuels defaults.

Plusieurs passè-partout sont livrés avec certains modèles de cheminée. Ils devront parfois être scés à la mesure. Lors de la commande, nous considérons que la cheminée sera montée comme indiqué sur les dessins explicatifs fournis.

La qualité de la surface sur laquelle la cheminée sera montée déterminé en grande partie le résultat final. C'est la raison pour laquelle cette surface doit être plane, horizontale, propre et parfaitement stable. Il suffit souvent, pour assurer une surface de montage ajusté, de placer une couche de feucre sous la plaque de sol de la cheminée.

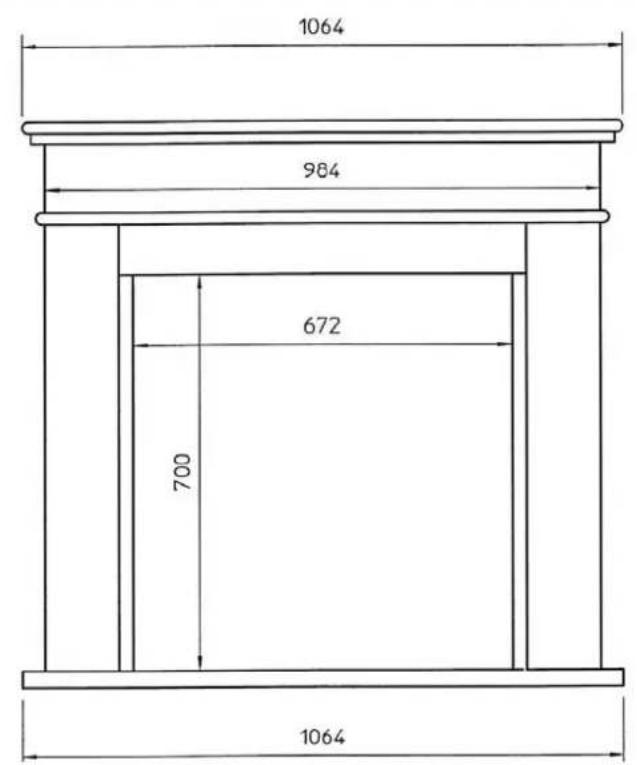

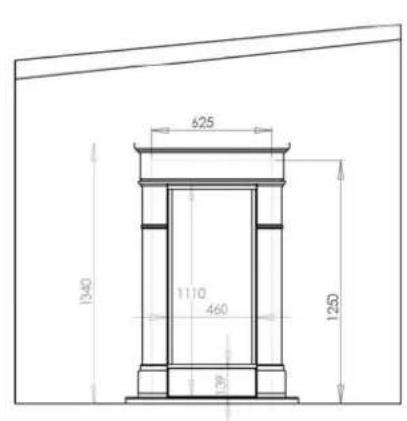

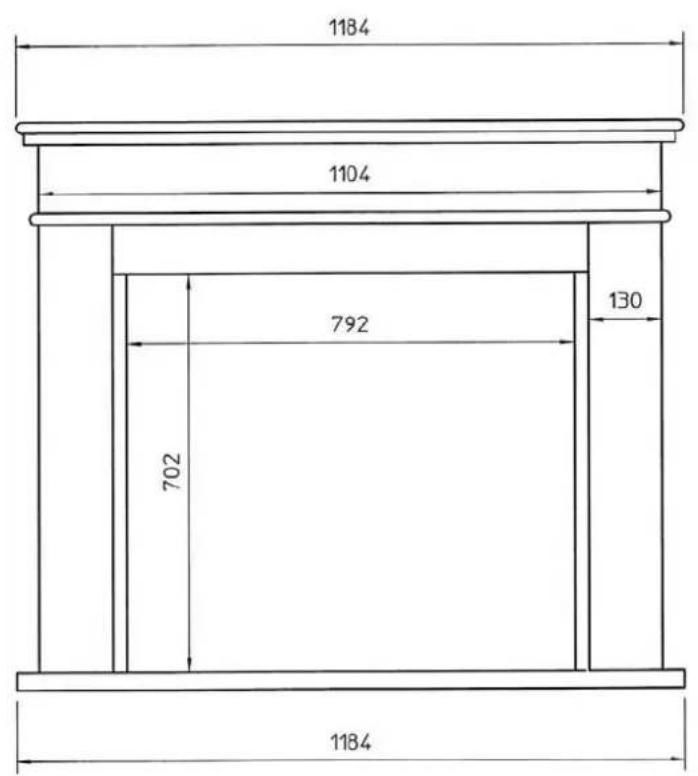

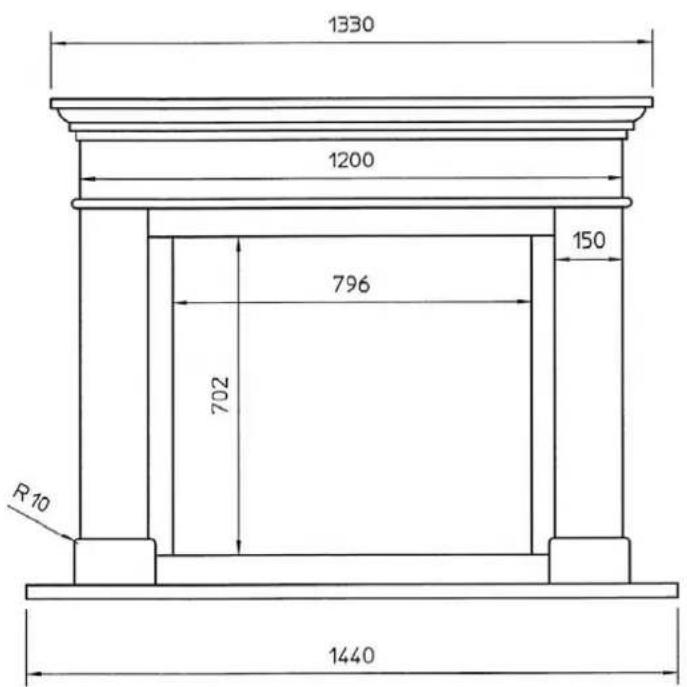

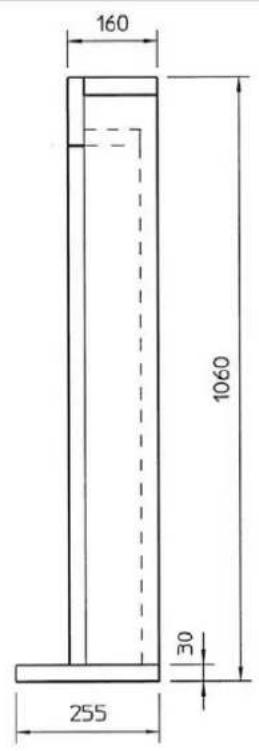

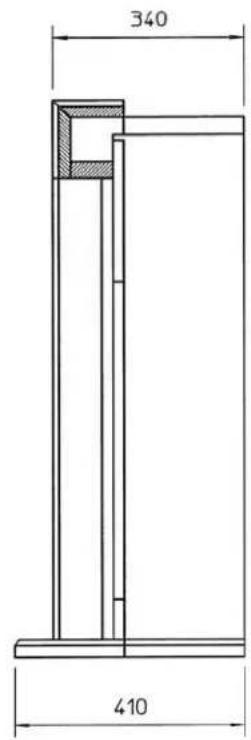

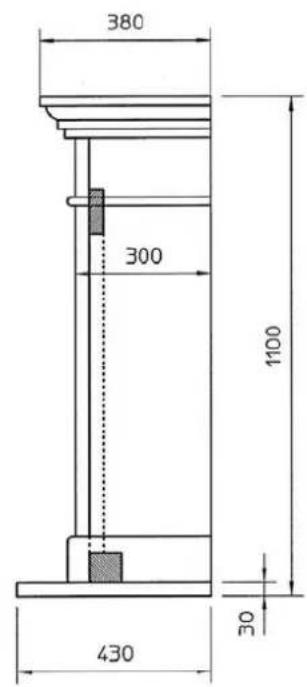

Retirer ensuite les blocs de cheminée de leur emballage en bois en les contrôleant attentivement afin de déceler toute fissure eventuelle (à ne pas confondre avec la病因 du marbre) ou détiéroration. Mesurer les blocs et vérifier que les mesures correspondant à celles indiquées sur les dessins explicatifs correspondants, fournis en annexes.

Egaliser le sol, si nécessaire, à l'endet (en utilisant par exemple un produit de type Fix & finish). Si la cheminée est en pierre calcaire, il est conseilé de la traiter entièrement avant montage avec un produit d'imprégnation, afin de la protégger contre les tâches.

Utiliser exclusivement du ciment blanc et jamais de ciment gris pour ne pas tâcher la pierre naturelle.

4.3.1 Attention au parquet :

Scier le parquet à la mesure de la plaque de sol de la cheminée, moins 2 cm afin que la plaque le recouvre légèrement.

Si le parquet n'est pas encore posé, la plaque de sol doit être placee de façon à ce que le parquet puisse être par la suite glissé au dessous (egalement à environ 2 cm des bords de la plaque).

Il est conseilé, dans un premier temps, de monter la cheminée sans colle ou mastic afin de pouvoir la démonter facilement en cas de problème.

L'utilisation de cales en plastique permet de résoudre d'eventuelles différences de hauteur.

Enfin, il est conseilé de plâtrer (si nécessaire) après montage de la cheminée.

4.4 Montage de la cheminée

• Marquer le milieu de la cheminée sur le mur contre lequel elle sera montée.
• Désiminer la distance entre la cheminée et le mur arrêté.

FRBE

• Si le mur arrrière n'est pas parfaitement plan, il est possible de l'égaliser par la suite.
• Poser la plaque de sol parfaitement d'équerre avant le montage des autres éléments de la cheminée.
• Placer le poèle et le brancher comme indiqué dans le guide d'installation.
• Placer les deux jambages (piliers) de façon symétrique à une distance appropriée l'un de l'autre. Attention, leur position ne pourrait plus être modifiée.
• Désiminer les ouvertures entre la cheminée et le mur arrêté.
• Remplir les ouvertures entre les piliers en les maçonnant et /ou à l'aide d'un matériel inflammable comme Promatec.
• Monter les piliers contre le mur arrêté.
• Continuer l'installation des éléments de la cheminée.
• Mesurer et scier les passé-partout à la longueur désirée.
• Les éléments à fixer doivent être collés à l'aide de mastic silicone non acide ou de colle spécial marbre à deux composants. Le mastic silicone a l'avantage de secher plus lentement, ce qui permet d'ajuster les éléments de la cheminée plus facilement. De plus, l'utilisation de mastic silicone permet de démonter une cheminée sans problème en utilisant par exemple un fil de nylon. Cela dit, le mastic silicone comme la colle spécial marbre, même utilisés en petites quantités, garantissant tous deux une construction très stable.
• Les joints d'une cheminée en pierre peuvent être replis à l'aide d'un mastic pour céramique. Dans le cas d'une cheminée en pierre calcaire, on peut utiliser un mastic fabriqué à partir des restes d'un passé-partout (poussières/copeaux) et de plâtre (1 mesure de copeaux pour 5 mesures de plâtre).
• Dans le cas de l'utilisation d'un poêle à gaz, s'assurer que tous les branchements de gaz soient en bon état et que le poêle fonctionne correctement.
• Terminer le montage.

4.5 Nettoyage et entretien

• Les parties en marbre ou en pierre naturelle de la cheminée peuvent etre nettoyees à l'aide d'un chiffon propre et sec ou a l'aspirateur.
• Attention! L'utilisation de produits de nettoyage liquides peut tâcher la pierre. Il est pour la même raison déconseilé de poser des vases ou des pots de fleurs sur la cheminée.
• Demander conseil à votre fournisseur si vous désirez tout de même utiliser un produit nettoyant liquide.

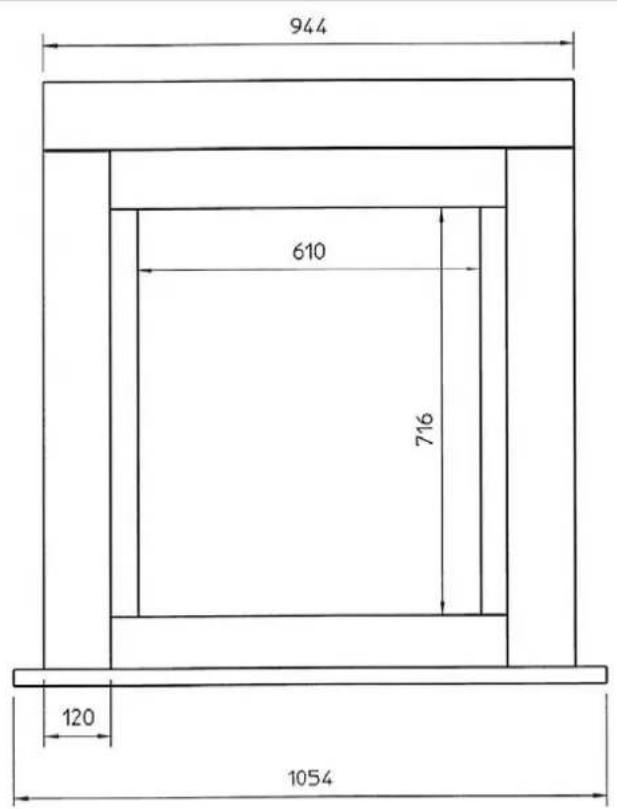

Blessum

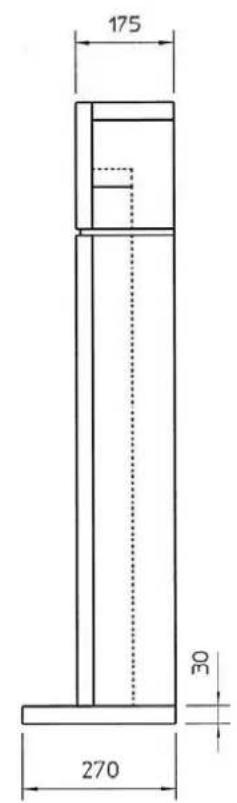

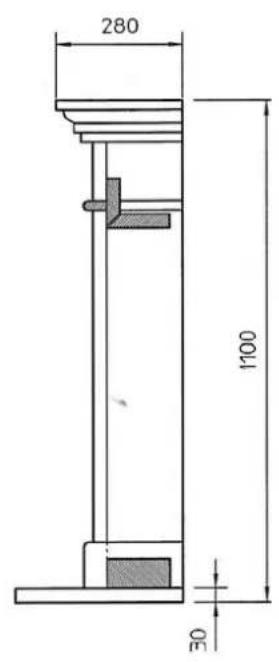

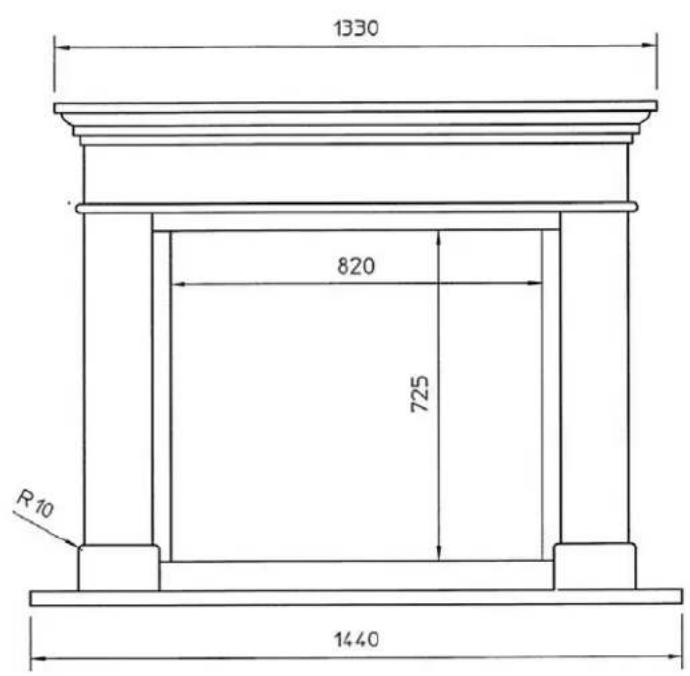

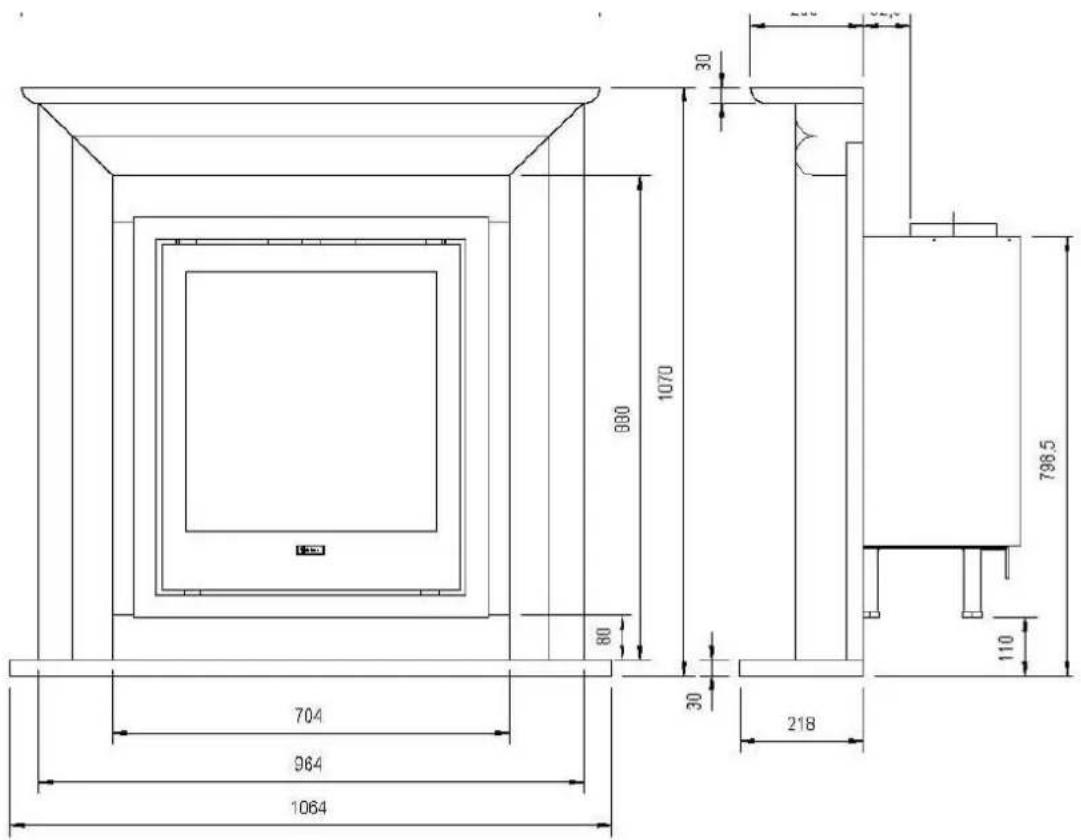

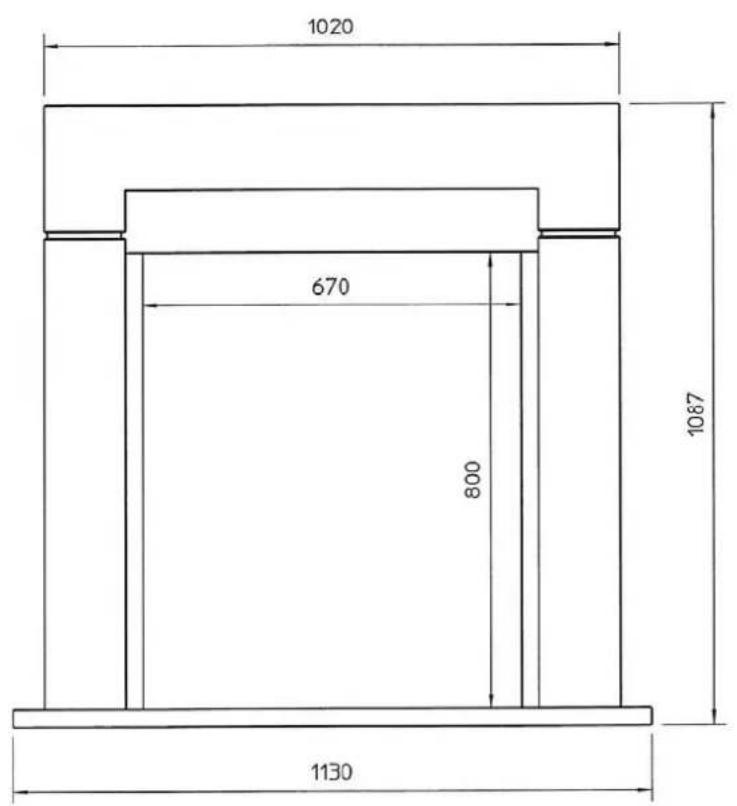

Marssum

Boksum

Wirdum

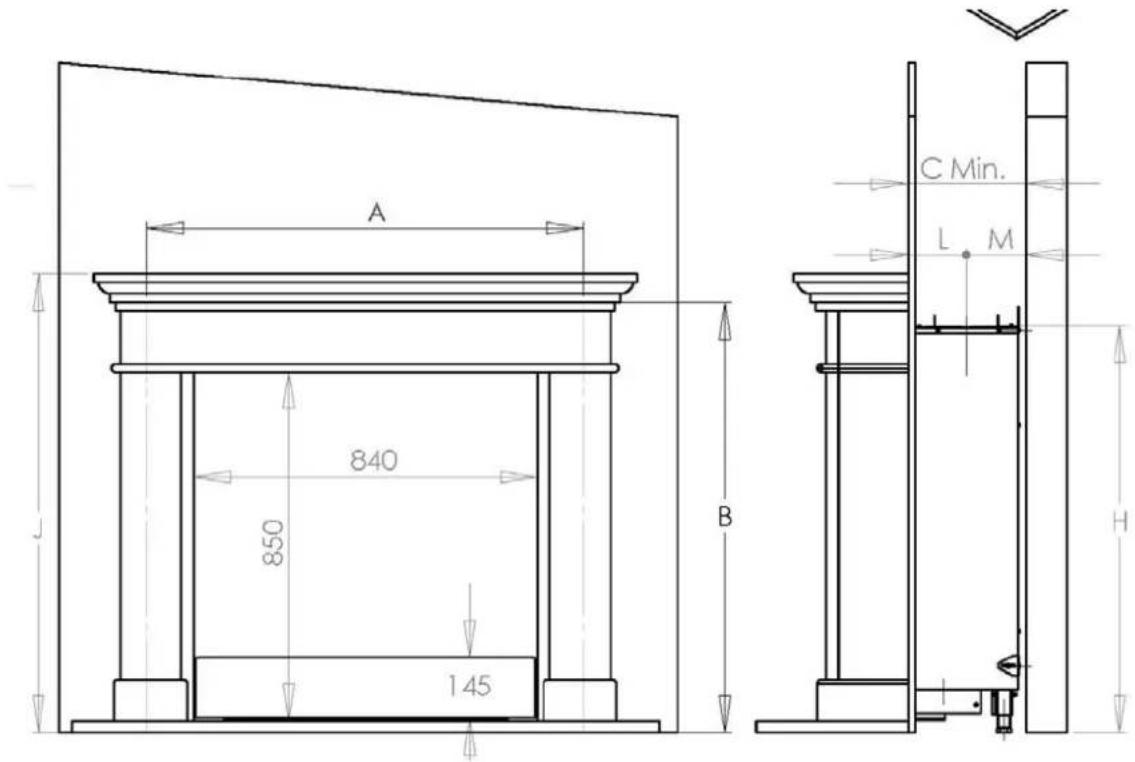

Wirdum 840

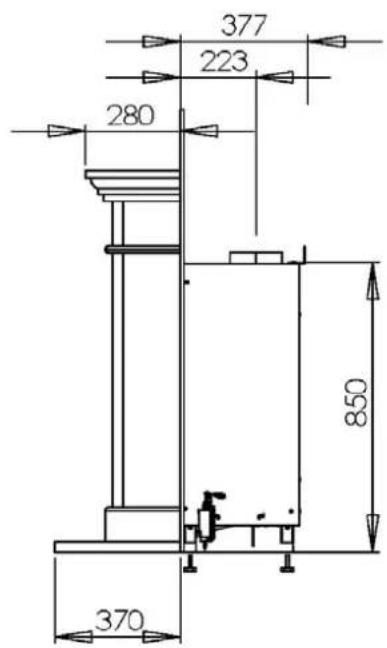

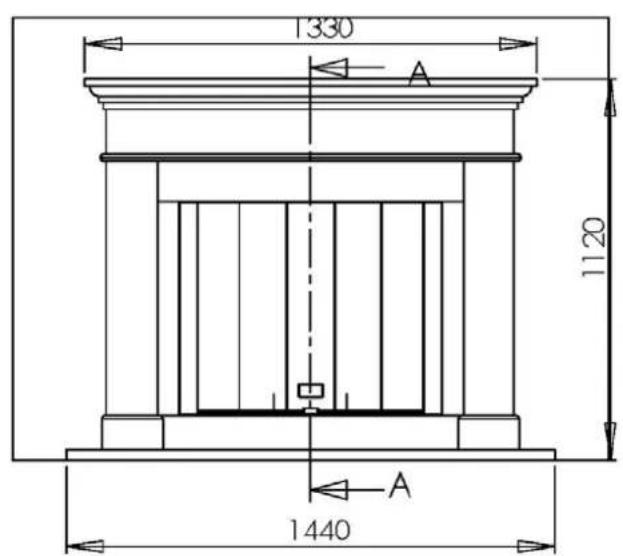

Wirdum 770

Wirdum 670

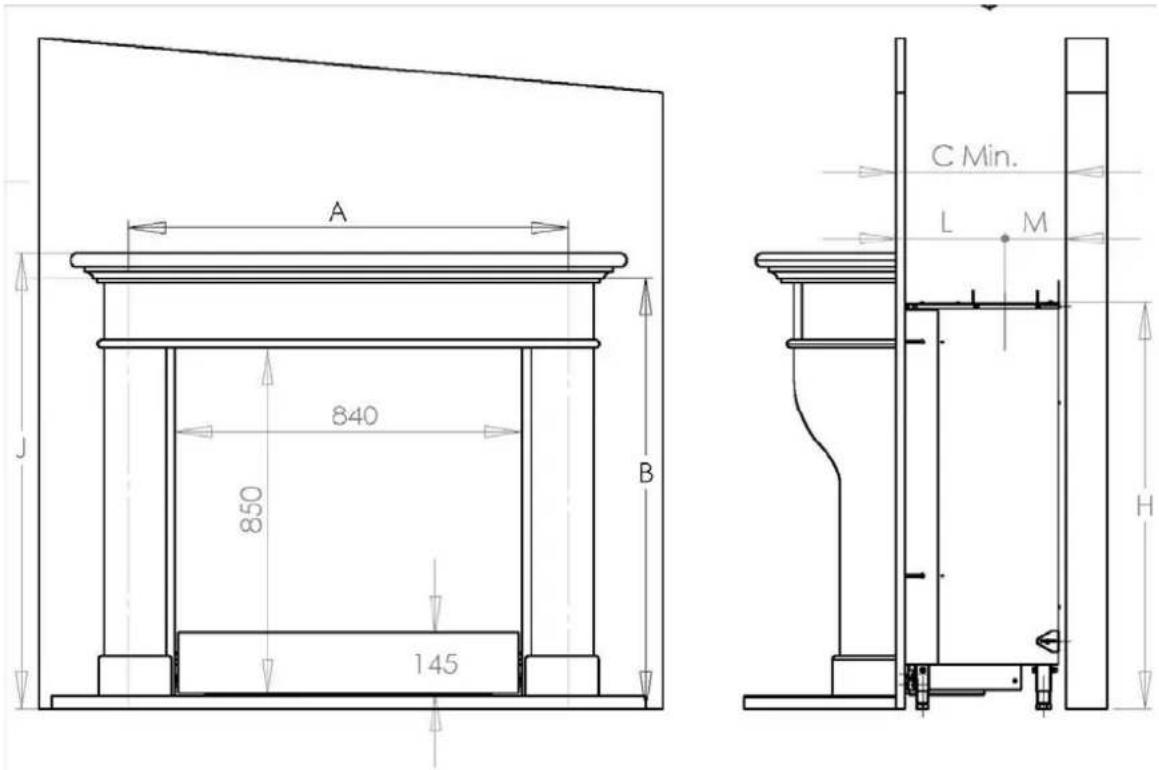

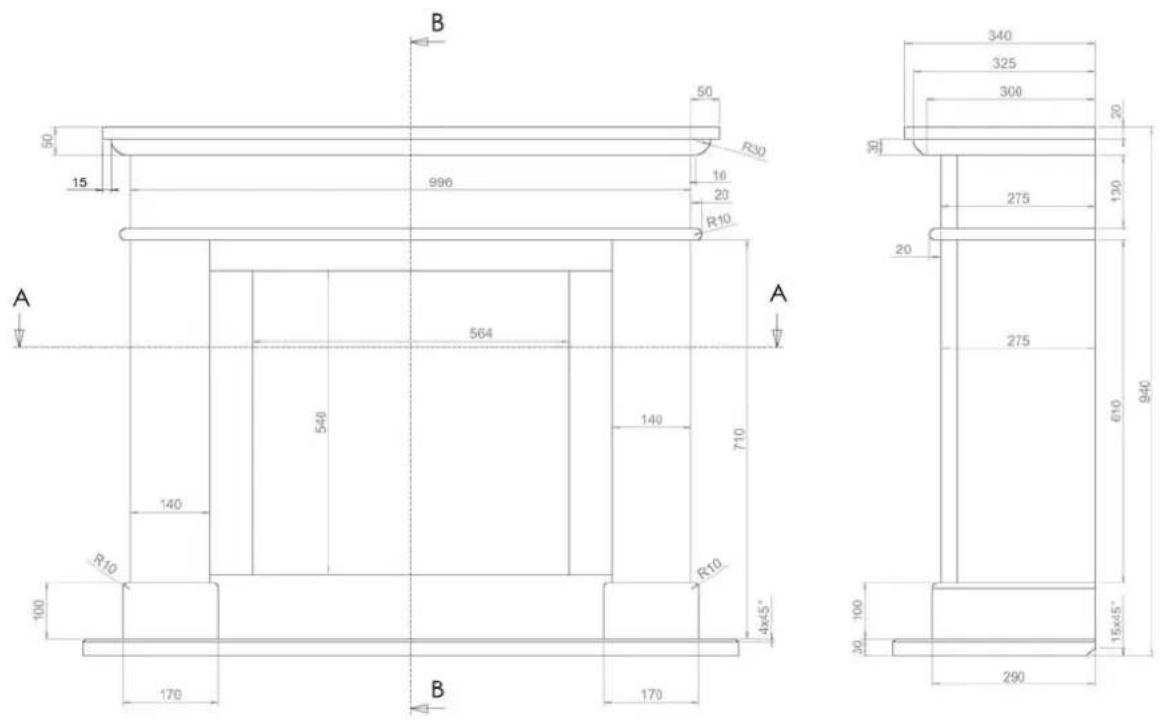

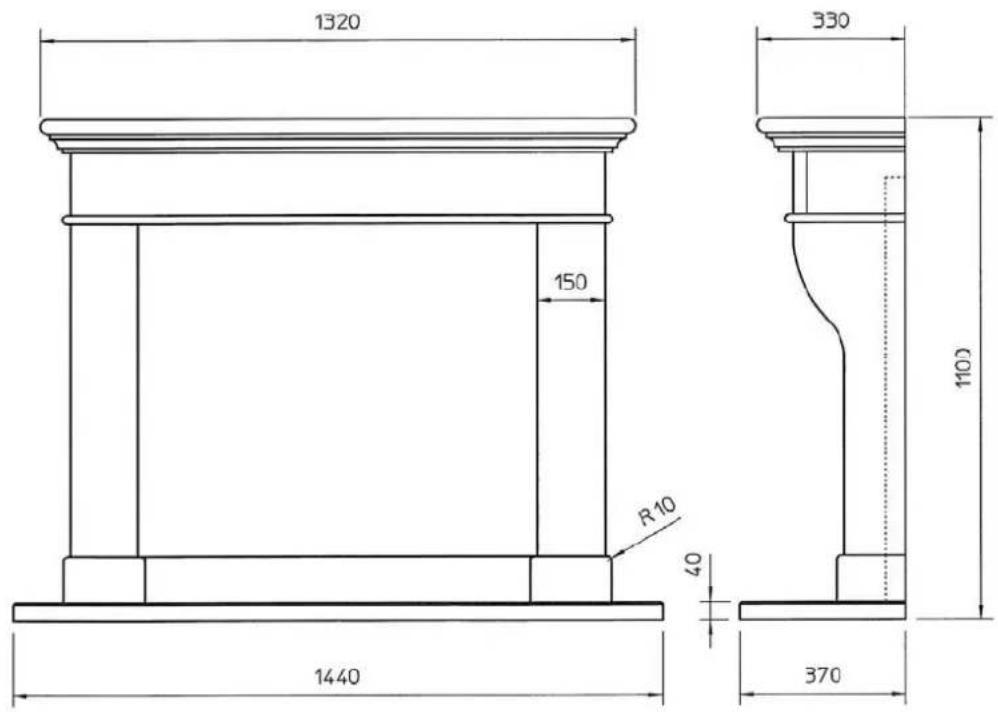

Wirdum 560

Jellum

Jellum 840

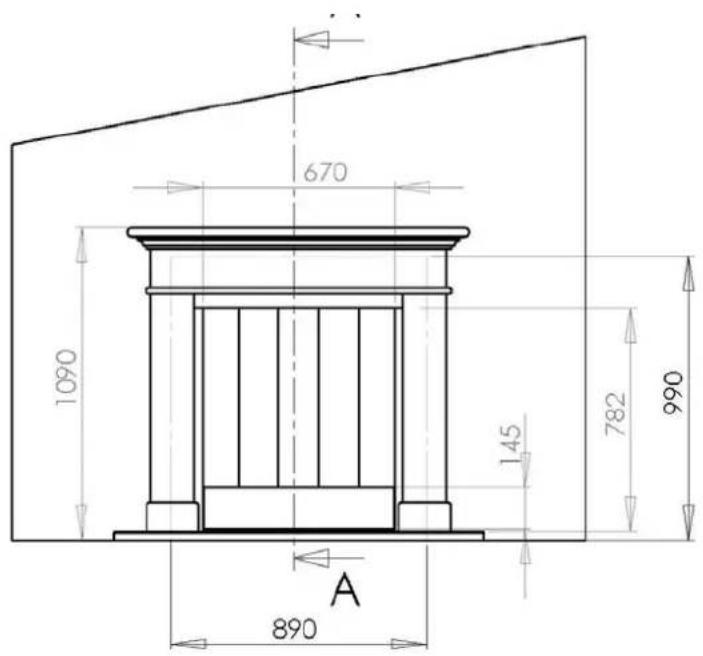

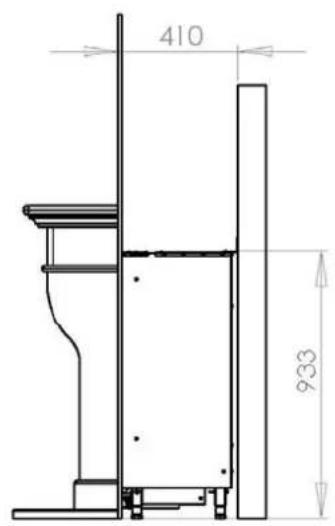

Jellum 670

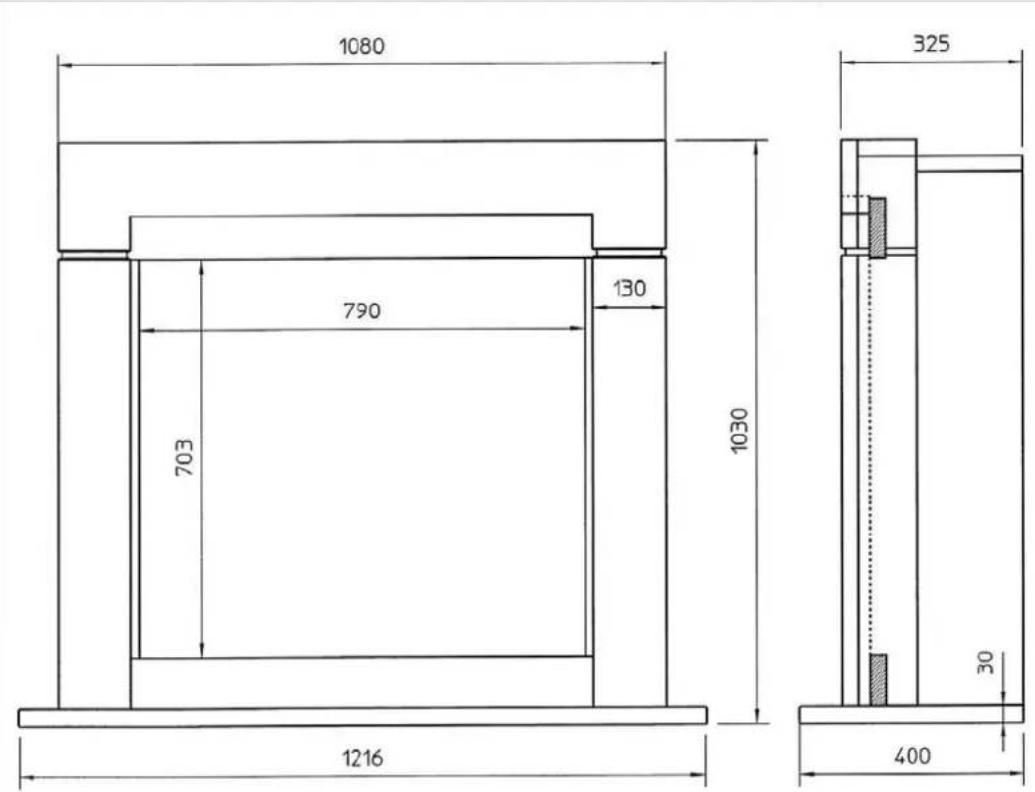

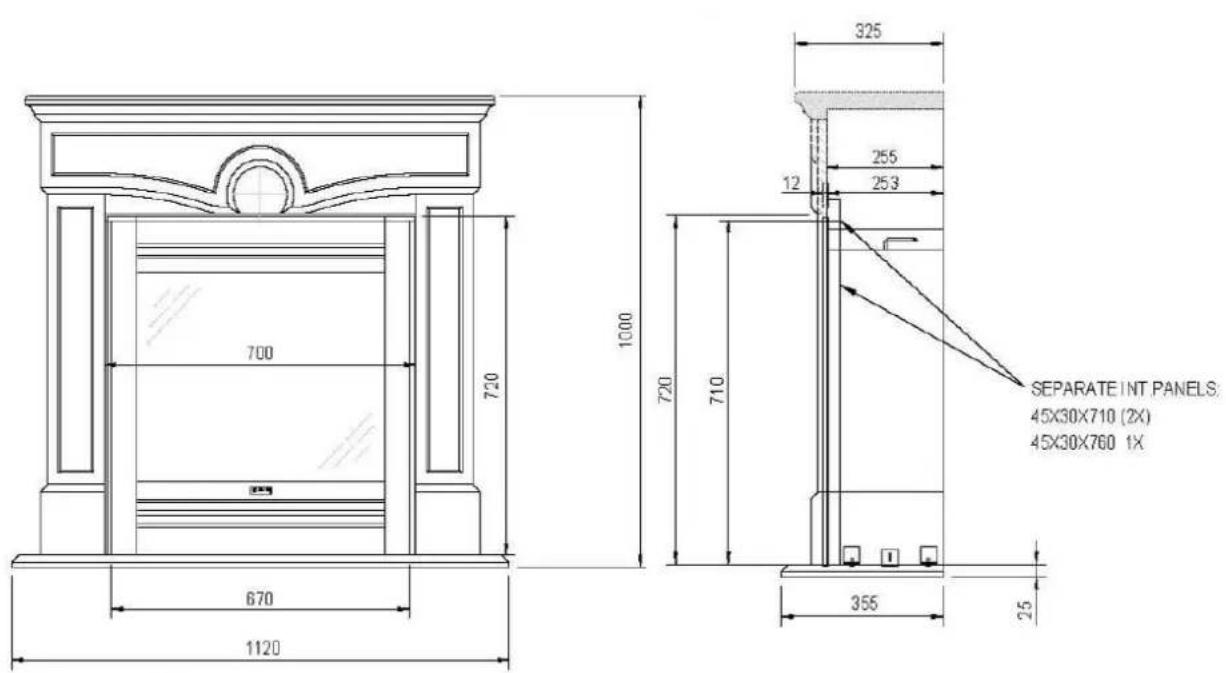

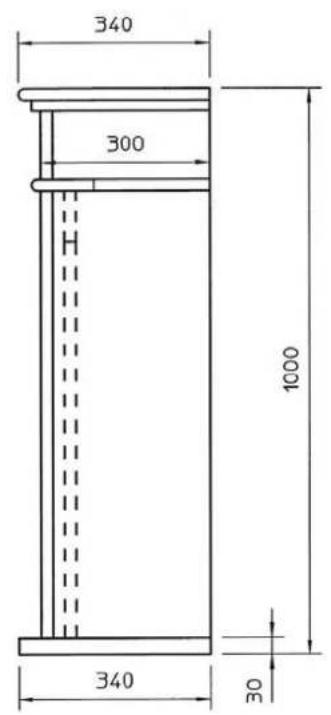

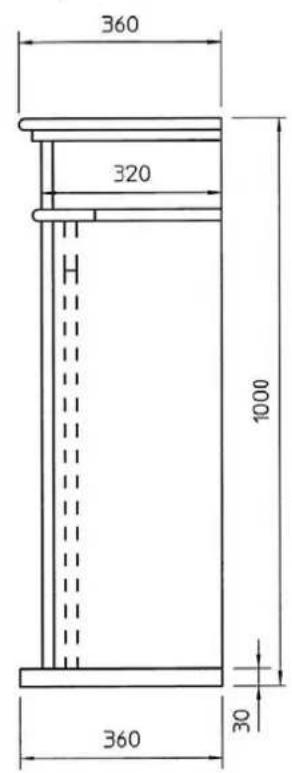

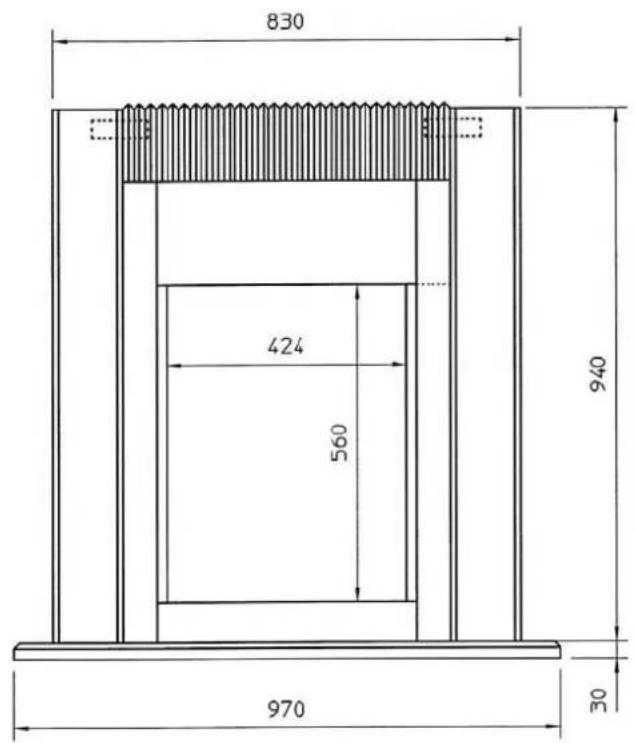

Dokkum

Arta large
Cora

Tera

Tara

Peca

Pecalarge
