Caractéristiques techniques	Type de cheminée : Cheminée à bois
Puissance nominale	7 kW
Rendement	80%
Dimensions (L x P x H)	100 x 40 x 120 cm
Poids	150 kg
Utilisation	Chauffage d'appoint et ambiance chaleureuse
Type de combustible	Bois bûches
Maintenance	Ramoner le conduit de cheminée au moins une fois par an
Réparation	Consulter un professionnel pour toute réparation du système de ventilation
Sécurité	Installer un détecteur de monoxyde de carbone à proximité
Informations générales	Vérifier la réglementation locale concernant l'installation de cheminées

FOIRE AUX QUESTIONS - Tara FABER

Comment allumer la cheminée FABER Tara ?

Pour allumer la cheminée FABER Tara, ouvrez le clapet de la cheminée, placez du papier journal et des petits morceaux de bois sec dans le foyer, puis utilisez un briquet ou des allumettes pour enflammer le papier. Une fois que le feu prend, ajoutez progressivement des bûches plus grandes.

Quels types de combustible puis-je utiliser avec la cheminée FABER Tara ?

La cheminée FABER Tara est conçue pour utiliser des bûches de bois dur, des pellets ou du bioéthanol, selon le modèle. Vérifiez le manuel d'utilisation pour plus de détails sur le combustible approprié.

Comment nettoyer la cheminée FABER Tara ?

Pour nettoyer la cheminée FABER Tara, attendez qu'elle soit complètement refroidie. Retirez les cendres et les débris du foyer avec une pelle et une balayette. Utilisez un chiffon humide pour nettoyer la vitre et un produit de nettoyage spécifique pour les cheminées si nécessaire.

Que faire si la vitre de la cheminée FABER Tara est sale ?

Si la vitre est sale, utilisez un produit de nettoyage pour vitres de cheminée ou un mélange de vinaigre et d'eau. Appliquez le produit sur la vitre froide avec un chiffon doux, puis rincez à l'eau claire et essuyez avec un chiffon propre.

Comment régler la température de la cheminée FABER Tara ?

La cheminée FABER Tara est équipée d'un système de réglage de l'air qui vous permet de contrôler la combustion et, par conséquent, la température. Ajustez le registre d'air selon vos besoins pour augmenter ou diminuer la chaleur produite.

Y a-t-il un entretien régulier à effectuer sur la cheminée FABER Tara ?

Oui, il est recommandé de faire un entretien annuel de votre cheminée FABER Tara, comprenant le nettoyage du conduit de cheminée et la vérification des joints et des pièces mobiles. Cela garantit un fonctionnement optimal et une sécurité accrue.

Comment puis-je améliorer l'efficacité de ma cheminée FABER Tara ?

Pour améliorer l'efficacité de votre cheminée FABER Tara, utilisez du bois bien sec, assurez-vous que le conduit de cheminée est dégagé et propre, et maintenez un bon tirage en ajustant le registre d'air. Évitez de surcharger le foyer avec trop de bois.

Que faire en cas de mauvaise odeur provenant de la cheminée FABER Tara ?

Si vous ressentez une mauvaise odeur, vérifiez que le conduit de cheminée est dégagé et que l'air circule correctement. Assurez-vous également que le bois utilisé est bien sec. Si le problème persiste, contactez un professionnel pour un diagnostic.

Est-ce que la cheminée FABER Tara nécessite un conduit de cheminée ?

Oui, la cheminée FABER Tara nécessite un conduit de cheminée pour évacuer les fumées. Assurez-vous que le conduit est installé conformément aux règles de sécurité et aux recommandations du fabricant.

MODE D'EMPLOI Tara FABER

1 Plaque supérieure
2 Partie supérieure
3 Partie droite
4 Partie gauche
5 Plaque de sol
6 Passe-partout

DE

4.1 Introduction 15
4.2 Conseils de sécurité 15
4.3 Préparation 15
4.4 Montage de la cheminée.... 16
4.5 Nettoyage et entretien 17

Blessum 18

Marssum....18

Boksum....19

Wirdum....19

Wirdum 840 20

Wirdum 770 20

Wirdum 670 21

Wirdum 560 21

Jellum....22

Jellum 840....22

Jellum 670....23

Dokkum 23

Arta large 24

Cora 24

Tera 25

Tara....25

Peca 26

Peca large 26

1 INSTALLATIEVOORSCHRIFT

La cheminée est construite en pierre naturelle, généralement en marbre ou pierre calcaire, ce qui explique les différences de couleur ou de structure qui peuvent apparaître entre les différents blocs d'une même cheminée.

Il est conseillé de conserver la garantie ainsi que la preuve d'achat ensemble dans un endroit sûr.

Malgré de nombreux contrôles de qualité rigoureux, il est possible qu'une partie de la cheminée soit livrée cassée ou endommagée. Merci de contrôler systématiquement chaque élément de l'appareil avant montage.

Tout défaut ou dommage signalé après montage n'est pas couvert par la garantie.

« Une cheminée montée est une cheminée acceptée ».

Les pièces d'assemblage (1000x90x30) sont disponibles de stock dans toutes les nuances de couleur. Les éléments plus volumineux de la cheminée doivent être commandés.

4.1 Introduction

Vous trouverez dans ce guide d'installation, les informations nécessaires à l'installation et à l'entretien de votre cheminée.

4.2 Conseils de sécurité

• Ne pas modifier la construction de l'appareil.
• Préparer un endroit propre où les éléments déballés de la cheminée pourront être provisoirement entreposés.
• Contrôler au déballage que la cheminée soit complète et vérifier qu'aucun élément ne soit endommagé.
• S'assurer que la surface sur laquelle la cheminée va être construite soit parfaitement plane, stable, horizontale et propre.
• Monter la cheminée dans un premier temps sans colle afin de vérifier que chaque bloc soit à la bonne mesure.
• Le collage peut être effectué au moyen de la colle spéciale pierre naturelle fournie avec la cheminée ou de mastic silicone non acide. Si le mastic silicone ou la colle spécial marbre est seulement appliqué par points, la cheminée pourra sans problème être démontée ultérieurement. Après collage à la colle spécial marbre, le démontage ne pourra être réalisé qu'au moyen d'un marteau de caoutchouc.

4.3 Préparation

La cheminée peut être placée de différentes façons :

- La cheminée est placée directement devant le poêle. Dans ce cas, le dos de la cheminée s'adapte à la façade du poêle.

• Le poêle est encastré par rapport à la cheminée. Ici, la cheminée sera recouverte de blocs Ytong, Durox ou Promatec.
• La cheminée recouvre partiellement le poêle. Il est important, dans ce cas particulier, de savoir quelle saillie aura le poêle par rapport au mur.

Quel que soit le montage choisi parmi ces trois possibilités, l'utilisation de différents passe-partout sera nécessaire afin de compenser d'éventuels défauts.

Plusieurs passe-partout sont livrés avec certains modèles de cheminée. Ils devront parfois être sciés à la mesure. Lors de la commande, nous considérons que la cheminée sera montée comme indiqué sur les dessins explicatifs fournis.

La qualité de la surface sur laquelle la cheminée sera montée détermine en grande partie le résultat final. C'est la raison pour laquelle cette surface doit être plane, horizontale, propre et parfaitement stable. Il suffit souvent, pour assurer une surface de montage adéquate, de placer une couche de feutre sous la plaque de sol de la cheminée.

Retirer ensuite les blocs de cheminée de leur emballage en bois en les contrôlant attentivement afin de déceler toute fissure éventuelle (à ne pas confondre avec la veinure du marbre) ou détérioration. Mesurer les blocs et vérifier que les mesures correspondent à celles indiquées sur les dessins explicatifs correspondants, fournis en annexes.

Egaliser le sol, si nécessaire, à l'enduit (en utilisant par exemple un produit de type Fix & finish). Si la cheminée est en pierre calcaire, il est conseillé de la traiter entièrement avant montage avec un produit d'imprégnation, afin de la protéger contre les tâches.

Utiliser exclusivement du ciment blanc et jamais de ciment gris pour ne pas tâcher la pierre naturelle.

4.3.1 Attention au parquet :

Scier le parquet à la mesure de la plaque de sol de la cheminée, moins 2 cm afin que la plaque le recouvre légèrement.

Si le parquet n'est pas encore posé, la plaque de sol doit être placée de façon à ce que le parquet puisse être par la suite glissé au dessous (également à environ 2 cm des bords de la plaque).

Il est conseillé, dans un premier temps, de monter la cheminée sans colle ou mastic afin de pouvoir la démonter facilement en cas de problème.

L'utilisation de cales en plastique permet de résoudre d'éventuelles différences de hauteur.

Enfin, il est conseillé de plâtrer (si nécessaire) après montage de la cheminée.

4.4 Montage de la cheminée

• Marquer le milieu de la cheminée sur le mur contre lequel elle sera montée.
• Déterminer la distance entre la cheminée et le mur arrière.

- Si le mur arrière n'est pas parfaitement plan, il est possible de l'égaliser par la suite.

- Poser la plaque de sol parfaitement d'équerre avant le montage des autres éléments de la cheminée.

- Placer le poêle et le brancher comme indiqué dans le guide d'installation.

- Placer les deux jambages (piliers) de façon symétrique à une distance appropriée l'un de l'autre. Attention, leur position ne pourra plus être modifiée.

- Déterminer les ouvertures entre la cheminée et le mur arrière.

- Remplir les ouvertures entre les piliers en les maçonnant et /ou à l'aide d'un matériau inflammable comme Promatec.

- Monter les piliers contre le mur arrière.

- Continuer l'installation des éléments de la cheminée.

- Mesurer et scier les passe-partout à la longueur désirée.

- Les éléments à fixer doivent être collés à l'aide de mastic silicone non acide ou de colle spécial marbre à deux composants. Le mastic silicone a l'avantage de sécher plus lentement, ce qui permet d'ajuster les éléments de la cheminée plus facilement. De plus, l'utilisation de mastic silicone permet de démonter une cheminée sans problème en utilisant par exemple un fil de nylon. Cela dit, le mastic silicone comme la colle spécial marbre, même utilisés en petites quantités, garantissent tous deux une construction très stable.

- Les joints d'une cheminée en pierre peuvent être remplis à l'aide d'un mastic pour céramique. Dans le cas d'une cheminée en pierre calcaire, on peut utiliser un mastic fabriqué à partir des restes d'un passe—partout (poussières/copeaux) et de plâtre (1 mesure de copeaux pour 5 mesures de plâtre).

- Dans le cas de l'utilisation d'un poêle à gaz, s'assurer que tous les branchements de gaz soient en bon état et que le poêle fonctionne correctement.

- Terminer le montage.

4.5 Nettoyage et entretien

- Les parties en marbre ou en pierre naturelle de la cheminée peuvent être nettoyées à l'aide d'un chiffon propre et sec ou à l'aspirateur.

- Attention ! L'utilisation de produits de nettoyage liquides peut tâcher la pierre. Il est pour la même raison déconseillé de poser des vases ou des pots de fleurs sur la cheminée.

- Demander conseil à votre fournisseur si vous désirez tout de même utiliser un produit nettoyant liquide.

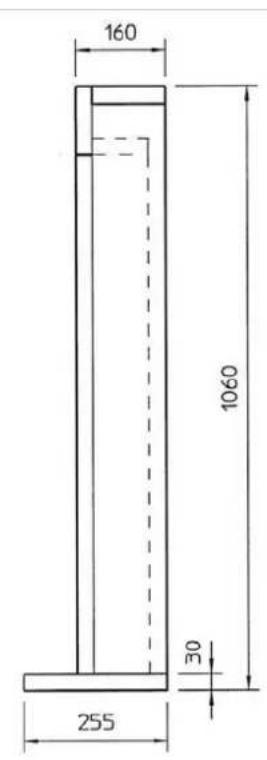

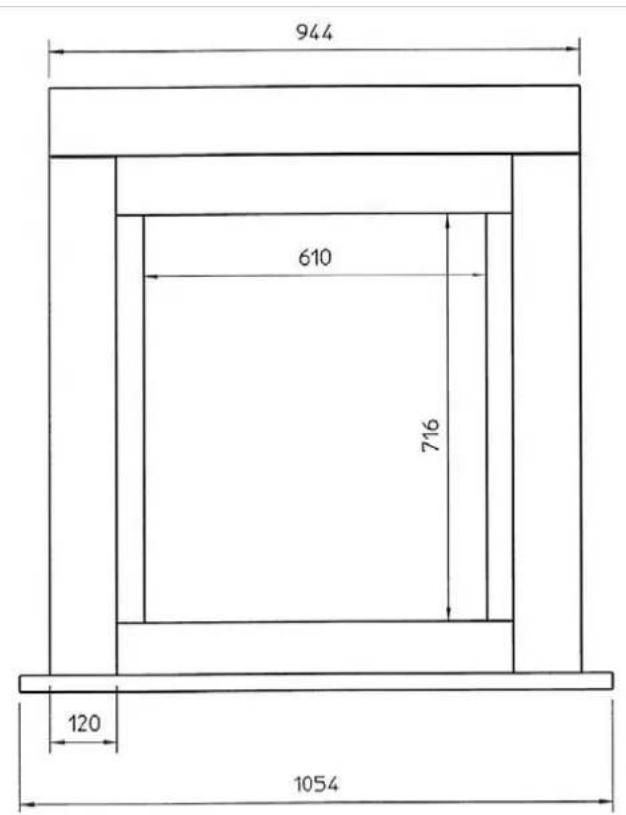

Blessum

944 610 716 120 1054

160 1060 30 255

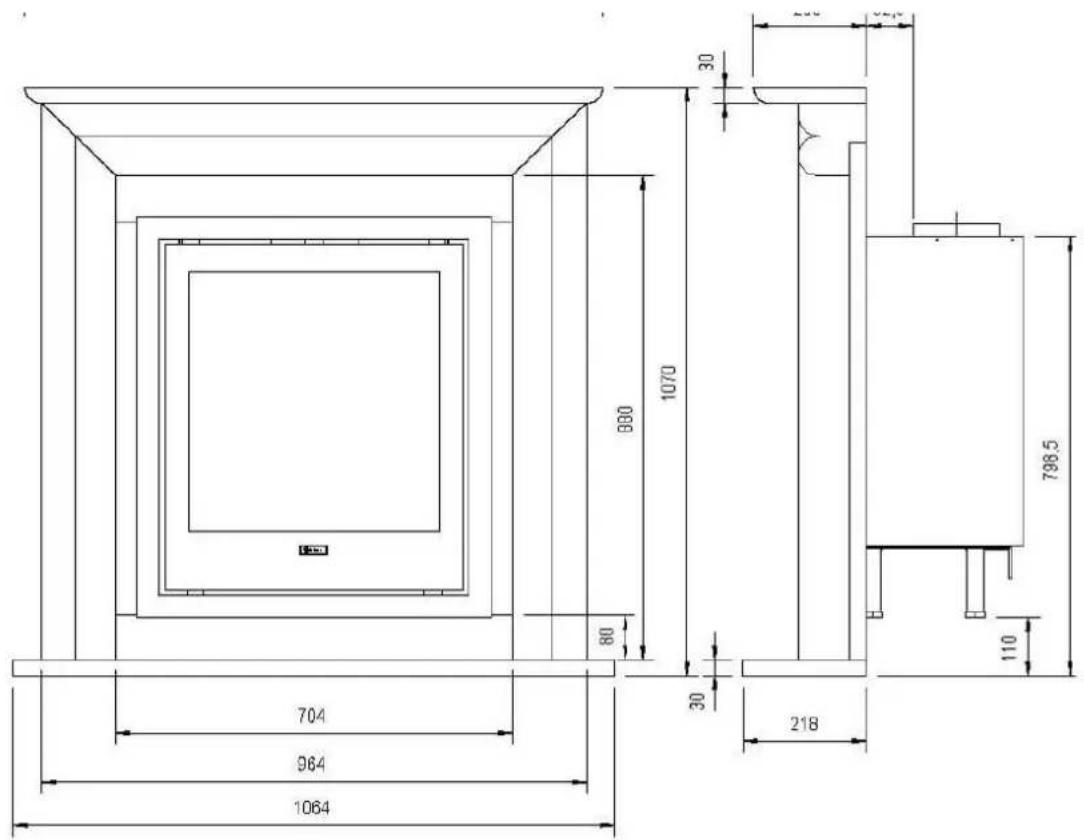

Marssum

704 964 1064 80 1070 30 218 798.5 110

Boksum

Wirdum

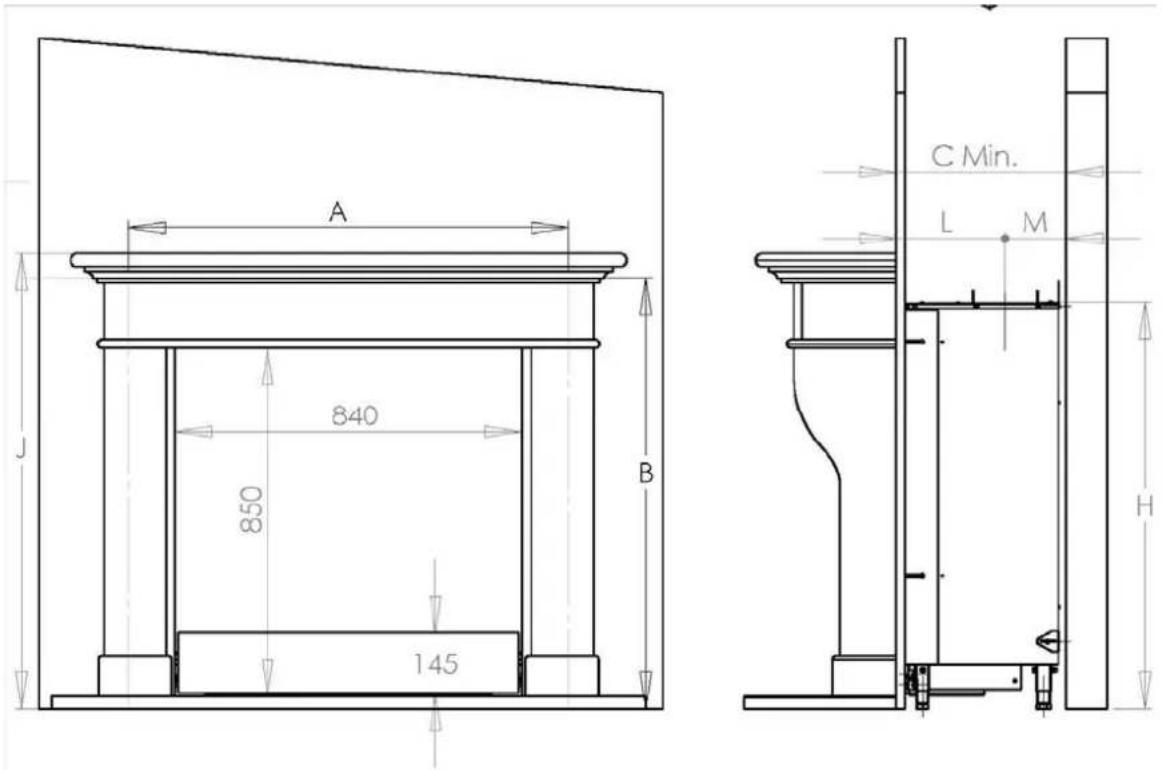

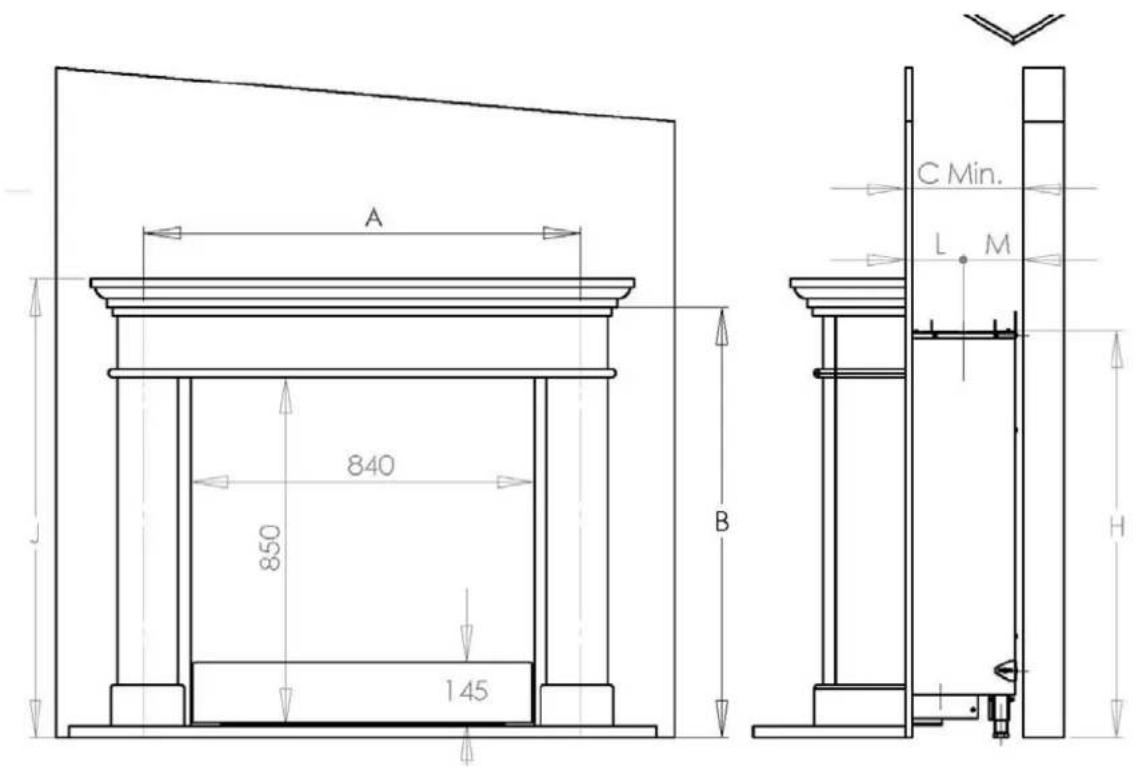

Wirdum 840

A 840 850 145 B C Min. L M H

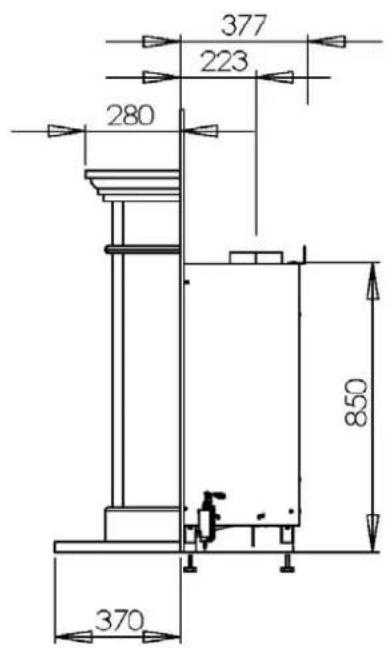

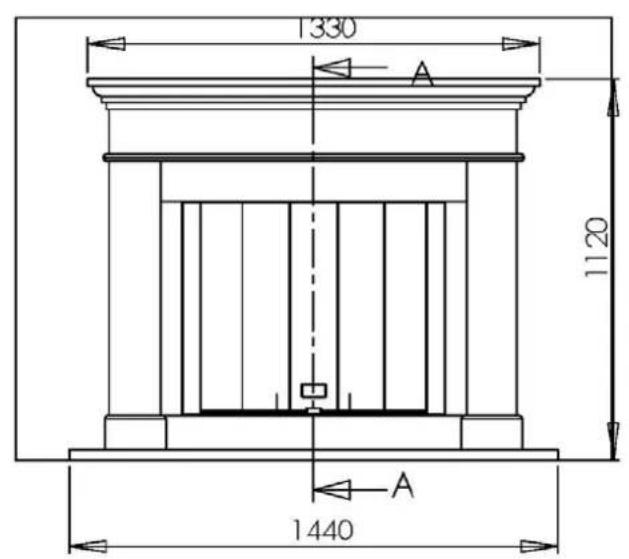

Wirdum 770

1330 A 1120 A 1440

377 223 280 850 370

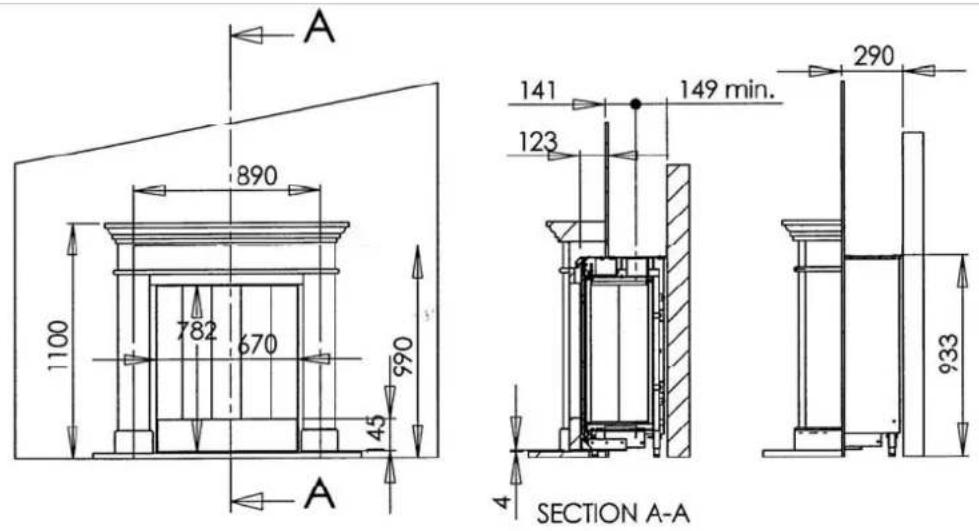

Wirdum 670

A 890 1100 782 670 45 990 A 141 123 149 min. 290 4 SECTION A-A 933

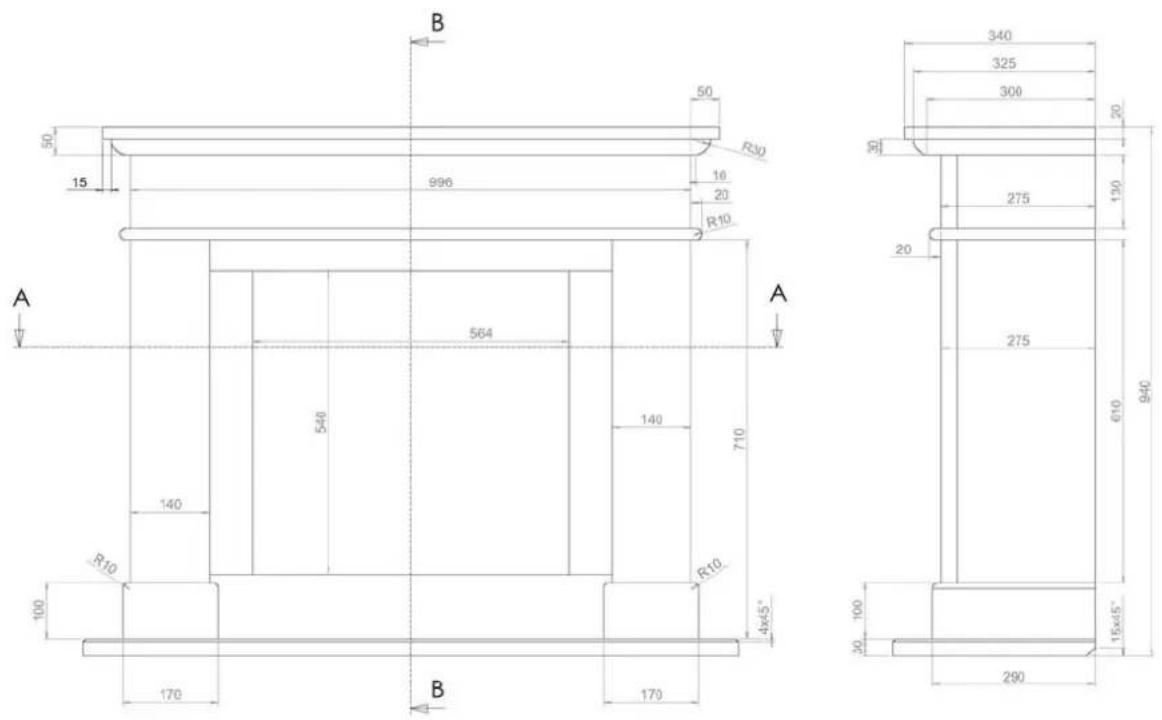

Wirdum 560

B 50 R30 16 20 R10 996 15 A 564 A 140 540 140 710 R10 R10 4x5" 100 170 B 170 340 325 300 20 275 130 20 275 610 940 100 30 15x45" 290

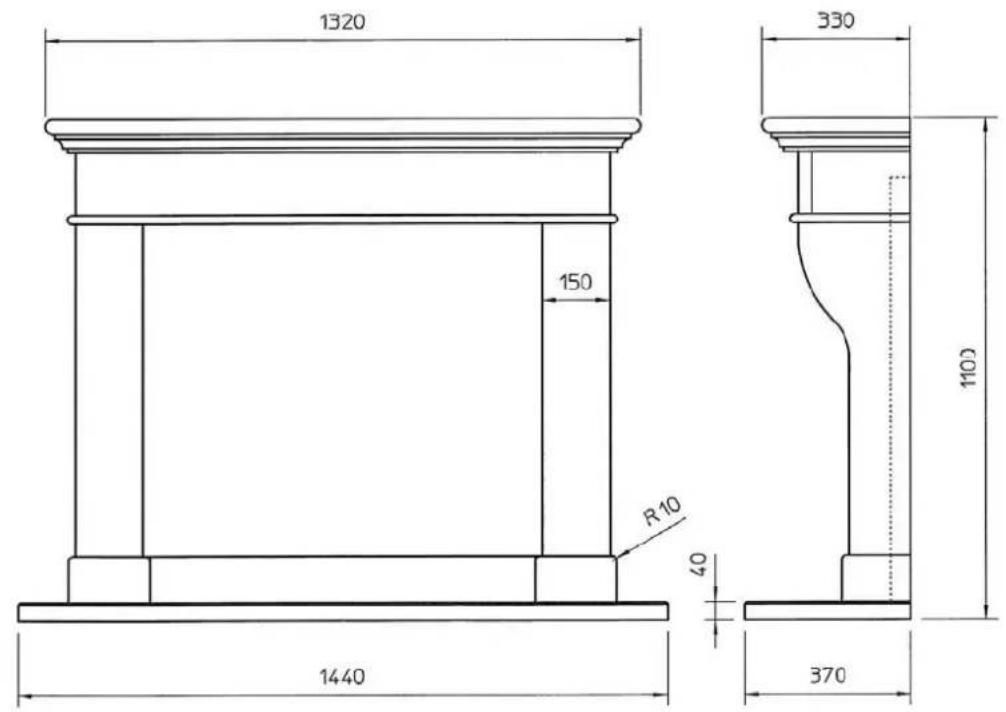

Jellum

1320 150 R10 40 1440 330 1100 370

Jellum 840

A 840 850 145 B C Min. L M H

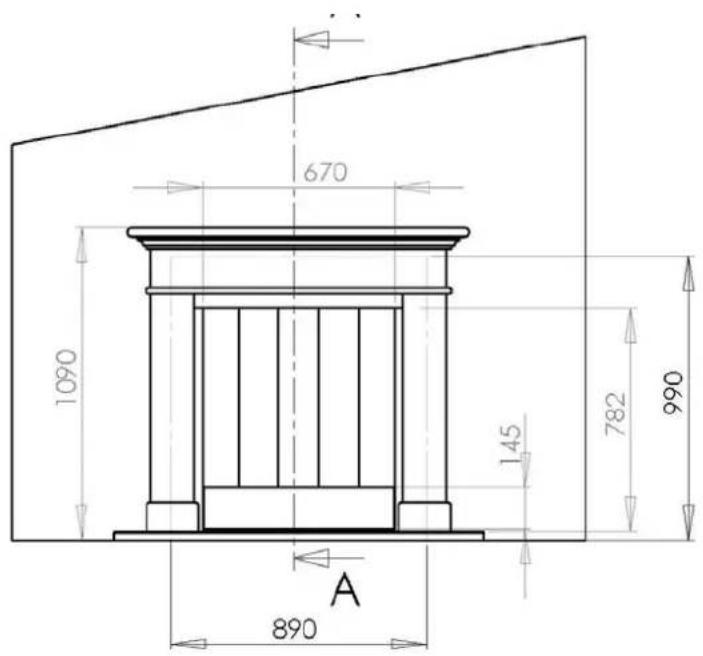

Jellum 670

670 1090 145 782 990 A 890

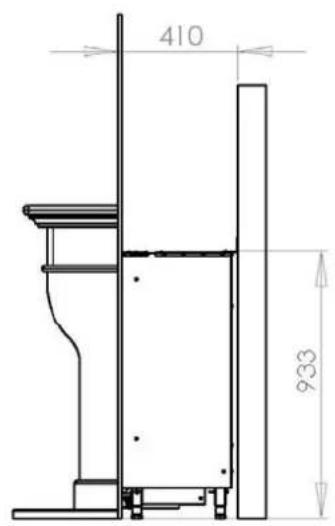

410 933

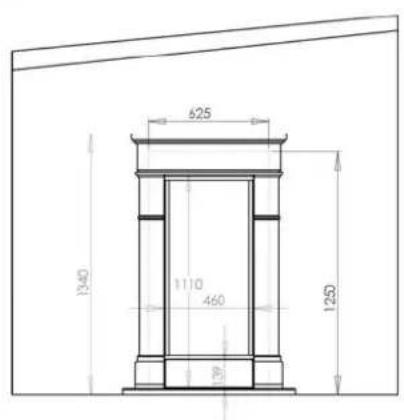

Dokkum

625 1340 1110 460 125 179

23(Min) 174 157(Min) 124l

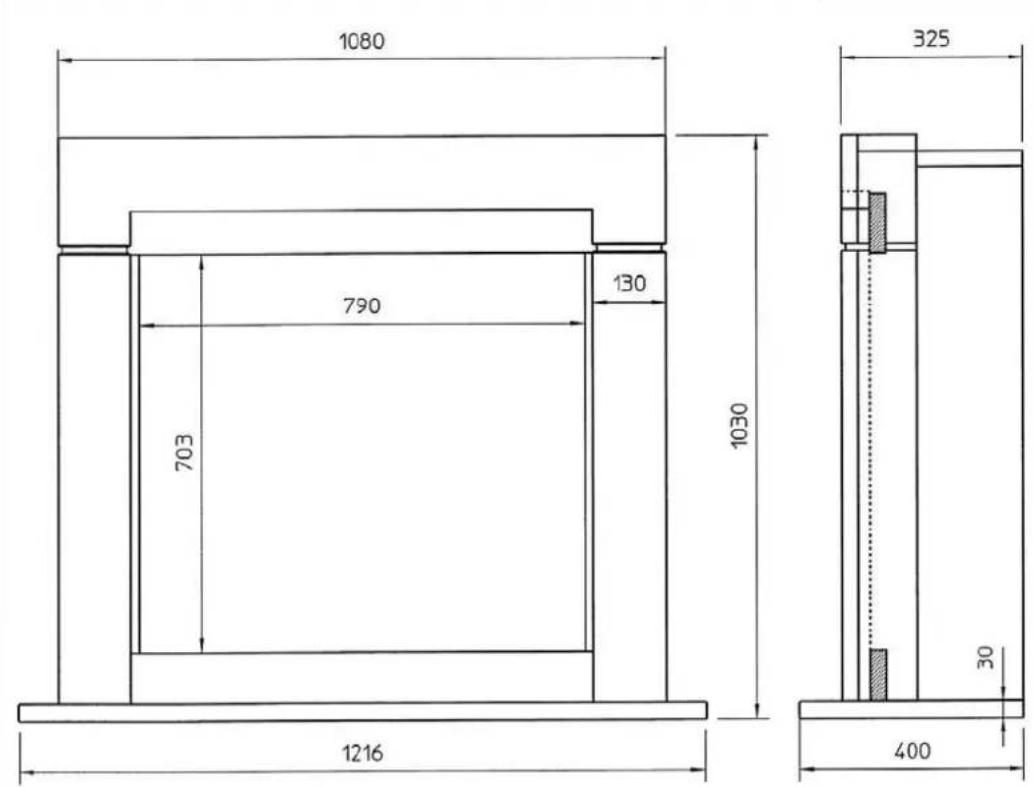

Arta large

1080 790 130 703 1030 1216 325 400 30

Cora

700 720 1000 720 710 355 25 325 255 253 12 SEPARATE INT PANELS: 45X30X710 (2X) 45X30X760 1X 670 1120

Tera

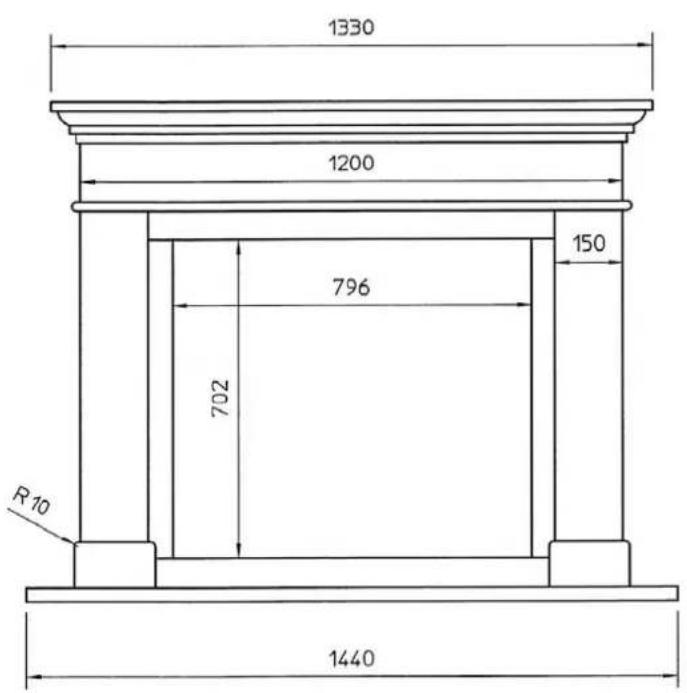

Tara

1330 1200 796 150 702 R10 1440

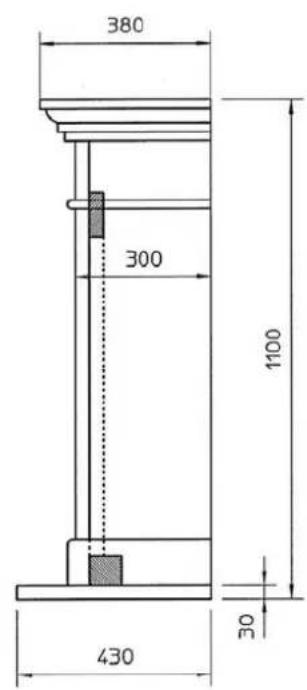

380 300 1100 430 30

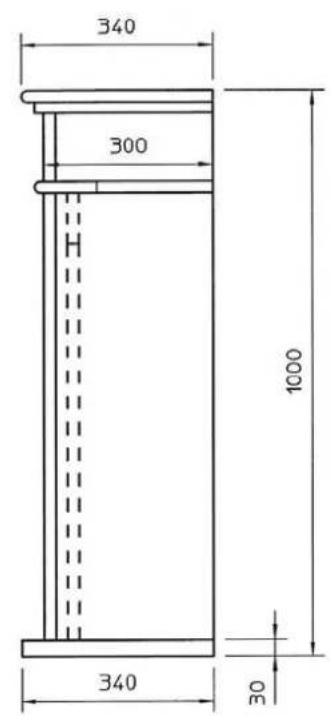

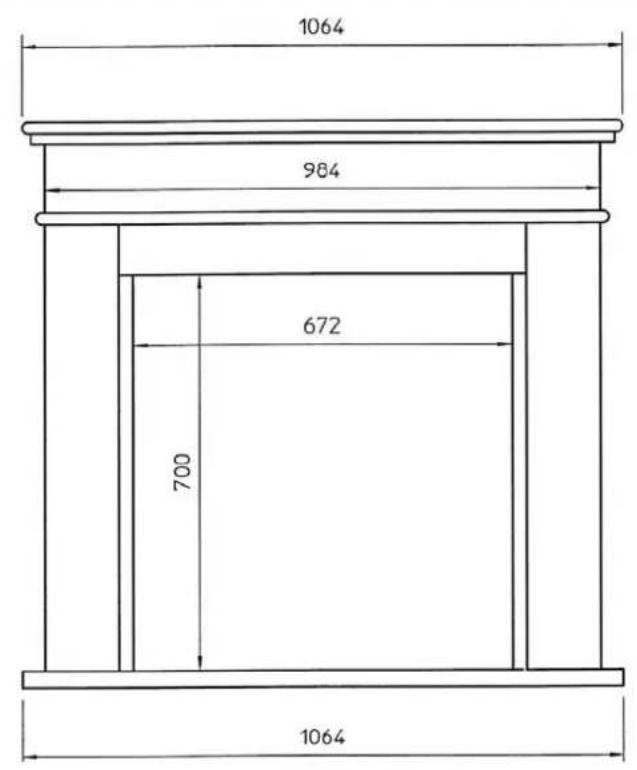

Peca

1064 984 672 700 1064

340 300 1000 340 30

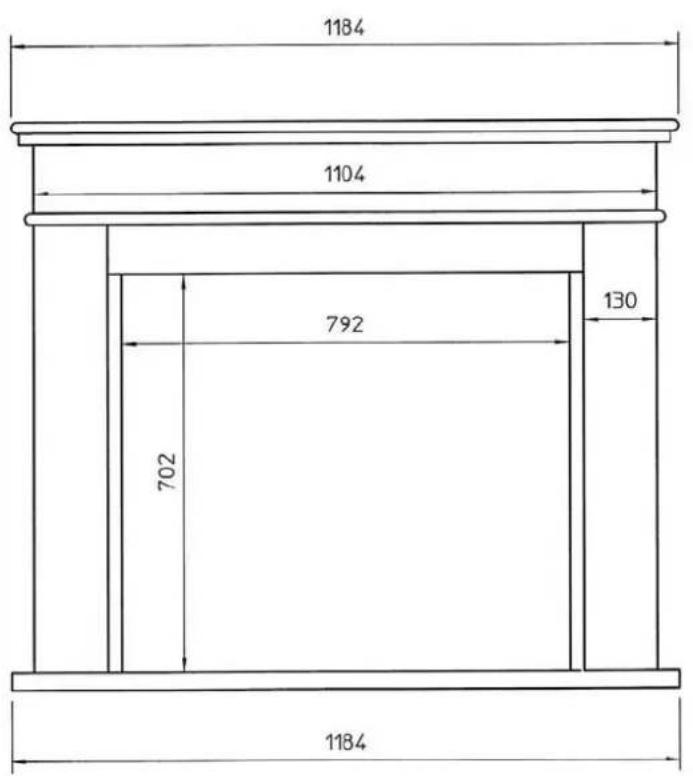

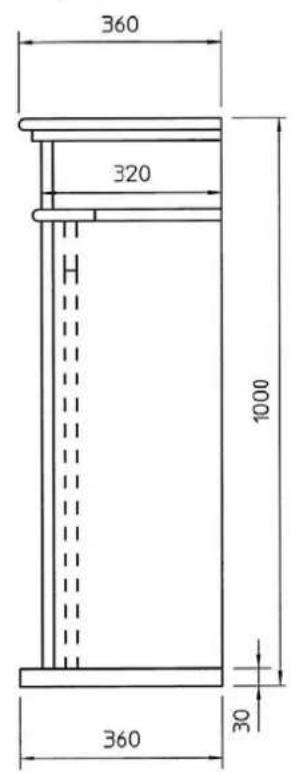

Peca large

1184 1104 792 702 130 1184

360 320 1000 360 30
