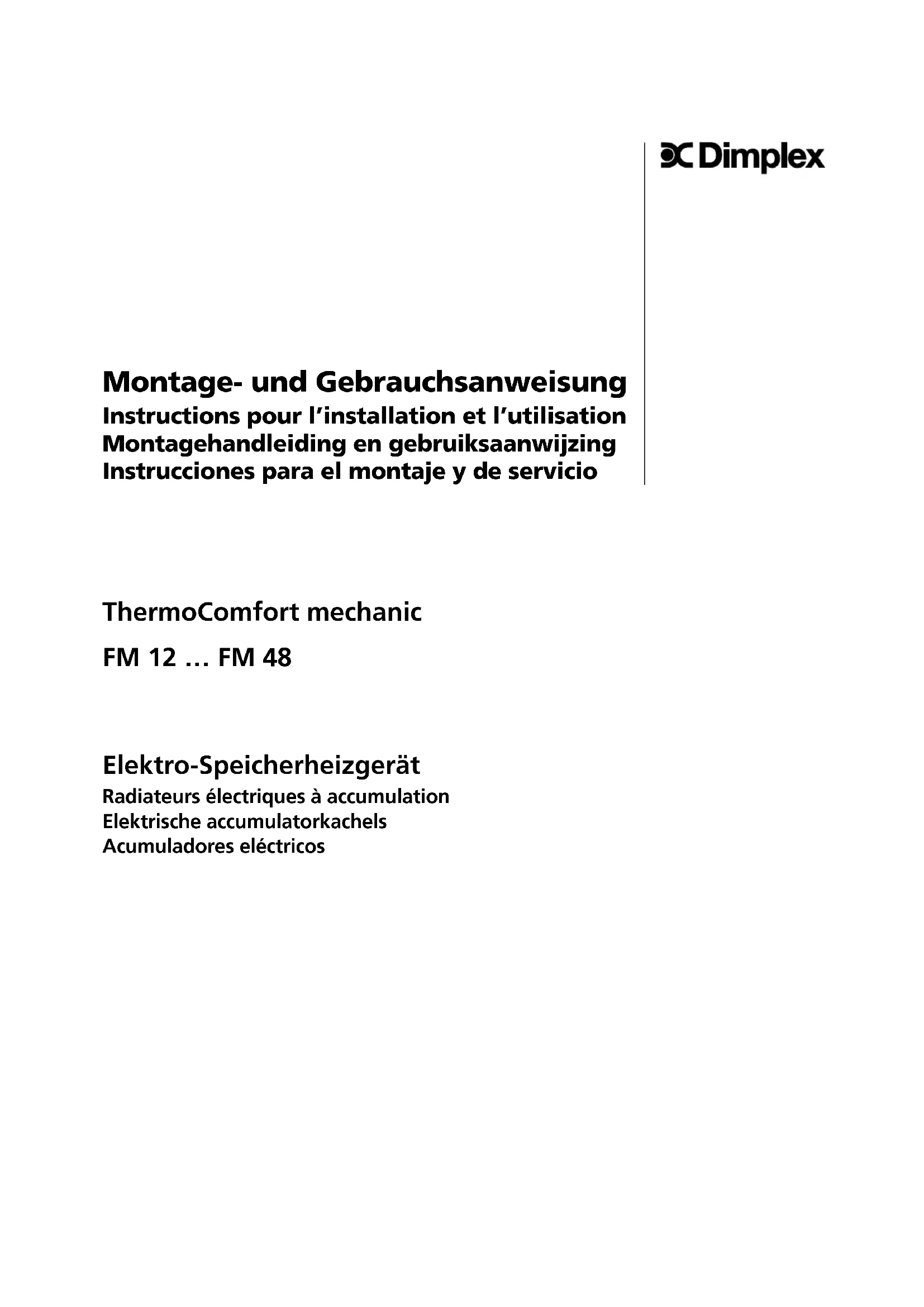

MODE D'EMPLOI FM 48 DIMPLEX

Radiateurs électriques à accumulation

Étendue des fournitures, Placement 11

Instructions pour la mise en place 12

Gabarit de perçage 14

Installation de l'appareil 17

Schéma de branchement 24

Réarmement du limiteur de température 27

Opération de commande centralisée 30

Températures de coupure du régulateur de charge 30

Mise en service 30

Test fonctionnel du régulateur de charge 31

Caractéristiques techniques 37

Prescriptions générales

Lors de l'installation, l'usage et l'entretien, le présent mode d'emploi doit être soigneusement suivi. Cet appareil ne peut être installé et réparé que par un professionnel. Toute réparation inadéquate peut occasionner des risques importants pour l'utilisateur. Suivant les normes en vigueur, le présent mode d'emploi doit rester disponible à chaque instant et doit être soumis au professionnel qui effectue des travaux à l'appareil afin qu'il en prenne connaissance.

Nous vous prions de transmettre ce mode d'emploi lors d'un déménagement, au nouveau locataire ou au propriétaire de l'appareil.

Lors de travaux de rénovation avec production de poussière, ne faites fonctionner l'appareil qu'avec ventilateur coupé.

En service, les températures de surface peuvent atteindre et dépasser les 80°C.

Les distances minimales indiquées sont à respecter. Les distances ne peuvent être diminuées par des éléments débordants ou tombants.

Dans tous les cas maintenir une distance de 300 mm au moins entre la grille de sortie d'air et des objets de tout genre. Il en est de même pour les tapis à velours.

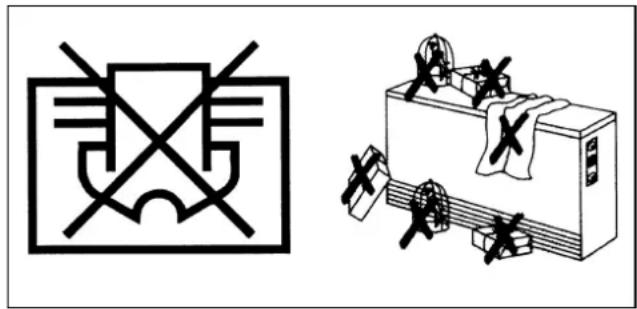

• Ne pas couvrir l'appareil!
• En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produire, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

• Ne pas introduire ou bouger d'objets dans l'appareil. Ceci peut mener à des perturbations dans le fonctionnement ou même à l'inflammation de ces objets.
• Les objets tombés derrière l'appareil doivent être immédiatement enlevés.
• Garantir que des petits enfants ou des personnes handicapées ne touchent pas aux parois de l'appareil et avant tout pas à la grille de sortie d'air.

Pensez-y, même si cet appareil fonctionne sans flammes visibles, il reste un appareil de chauffage.

Il est interdit d'utiliser les radiateurs à accumulation dans des locaux renfermant des produits explosifs de chaque nature qu'ils soient, et même si ce n'est qu'occasionnellement. Ceci s'applique aussi aux solvants volatiles tels que le trichlo, le tetra, etc. Dans ce cas il y a lieu de s'assurer que les appareils se sont refroidis jusqu'à la températureambiante.

Il y a lieu d’éviter que l’appareil n’entre en contact avec des produits inflammables ou explosifs tels que rideaux, papier, bombes aérosols,... etc., ou que ces objets n’entrent dans le courant d’air chaud.

Il est interdit d'utiliser un appareil de nettoyage à vapeur pour l'entretien du radiateur électrique.

Fonctionnement

Le radiateur électrique à accumulation emmagasine pendant la nuit dans le noyau la quantité de chaleur nécessaire pour le lendemain. Ceci permet d'accumuler à un prix avantageux de l'énergie électrique à des heures où les réseaux de distribution des entreprises d'électricité ne sont pas sollicités au maximum.

Dans quelques régions, une recharge peut en plus avoir lieu à certaines heures de la journée quand les températures extérieures sont très basses.

La recharge principale de telles installations avec possibilité de recharge complémentaire pendant la journée est commandée par la commande de recharge pour la nuit.

Observation

Les températures perceptibles sur toutes les surfaces du radiateur n'indiquent que dans une certaine mesure la capacité calorifique. Ceci est d'autant plus valable pour les radiateurs ayant un rendement variable.

Des craquements émis occasionnellement quand le radiateur marche sont dus aux variations de température dans le noyau.

Première charge

Lors de la première charge, une légère odeur se dégage, inévitable pour des pièces neuves. Veiller à une ventilation suffisante pendant cette courte période de fonctionnement.

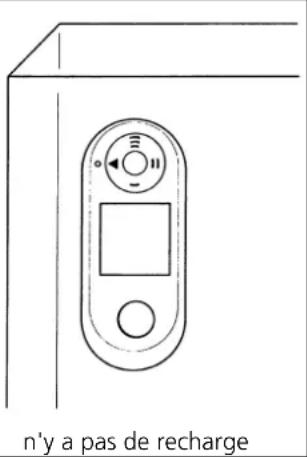

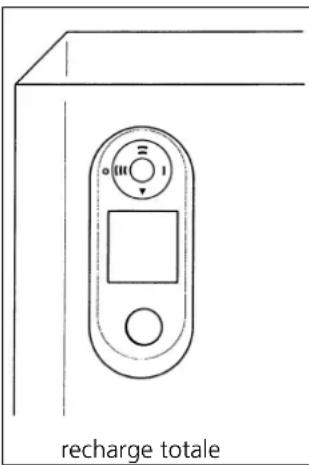

Charge

Le radiateur électrique à accumulation est rechargé pendant les heures creuses indiquées par l'entreprise d'électricité compétente ; cette opération est générée par la commande électronique de recharge.

La quantité de chaleur devant être accumulée est déterminée en fonction de la température ambiantee et compte tenu de la chaleur résiduelle dans le radiateur. Pour ce mode de fonctionnement, le potentiamètre de charge se trouvant à droite sur le radiateur, sous la plaque de protection, est réglé (à l'usine) sur la position de recharge totale, c'est-à-dire qu'il est tourné à fond vers la droite.

En fonctionnement sans commande de recharge, la plaque de protection est enlevée et le bouton rotatif (voir figure) est emmanché sur le potentiamètre de charge. La position du bouton rotatif définit la quantité de chaleur devant être accumulée.

Règle générale : Lorsqu'il fait très froid, régler le bouton sur une température élevée (tourner le bouton à fond vers la droite) et le régler sur une température plus basse quand les températures extérieures sont moins élevées.

Toute modification du réglage doit se faire progressivement. Il n'y a pas de recharge quand le bouton est tourné à fond vers la gauche.

Thermostat d'ambiance

La température d'ambiance est maintenue automatiquement à un niveau constant au moyen d'un thermostat d'ambiance. La température voulue (p. e. 20°C) est réglée au bouton de réglage du thermostat d'ambiance mural ou incorporé dans l'accumulateur.

Pendant la nuit ou quand le local n'est pas occupé, il y a lieu d'abaisser le réglage de 4°C. Une plus grande réduction est déconseillée, car sinon les parois du local se refroidissent trop fortement. Lors d'une modification de réglage de température, il faut tenir compte qu'un certain temps est requis pour atteindre la nouvelle température voulue. Il faut en tenir compte lorsqu'on revient à la température de confort (annuler p. ex. la réduction de température 1 heure avant la réoccupation du local).

Pour la plupart des thermostats d'ambiance, la réduction de température peut être commandée automatiquement par un interrupteur horaire.

Lors de l'inoccupation prolongée du local (p. e. pendant plusieurs jours), il est possible de ramener le réglage de la température d'ambiance à la position antigel.

Entretien

Il est conseillé de passer à l'occasion l'aspirateur dans la zone de la grille de sortie d'air et des ouies inférieures sur le panneau latéral de droite. Dans le cadre des cycles d'entretien, il est conseillé de vérifier également le bon fonctionnement des organes de commande et de régulation. Cette vérification devra être effectuée au plus tard tous les 10 ans pour éviter une surconsommation d'énergie.

Que faire en cas d'anomalie?

Si le radiateur présente des anomalies, observer les instructions fournies à cette page. S'il est impossible de déterminer la cause de l'anomalie, prendre contact avec l'installateur compétent. Indiquer le numéro de service (E-Nr. et FD) du radiateur et donner une description aussi précise que possible de l'anomalie constatée. Le numéro de service figure sur la plaque signalétique se trouvant à droite en dessous des grilles de sortie d'air chaud.

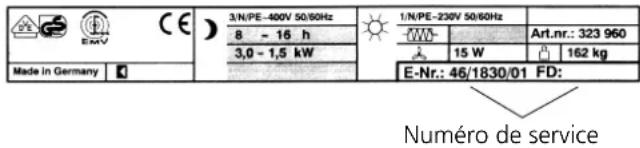

Plaque signalétique

Dépannages à effectuer soi-même

Les anomalies sont souvent dues à peu de choses.

1. La pièce n'est pas suffisamment chauffée

• Vérifier les fusibles/disjoncteurs pour les radiateurs électriques à accumulation dans l'armoire de distribution, si nécessaire, les replacer ou les réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement répété des fusibles ou disjoncteurs. Le potentiomètre de charge est réglé sur une valeur insuffisante. Rectifier le réglage. Le thermostat d'ambiance est mal réglé. Rectifier le réglage si nécessaire. Le ventilateur intégré dans le radiateur électrique à accumulation ne marche pas. Vérifier le fusible ou disjoncteur se trouvant dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement répété du fus[...] Les fenêtres et les portes sont continuellement ouvertes. La commande électronique de recharge est mal réglée. Rectifier le réglage conformément aux instructions pour l'utilisation de la commande de recharge.

2. Il fait trop chaud dans la pièce

• Vérifier le fusible ou disjoncteur de la commande de recharge dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur si le fusible fond à nouveau ou si le disjoncteur redéclenche. Le thermostat d'ambiance est mal réglé (voir point 1). La commande de recharge est mal réglée (voir point 1).

Placement au sol.

La surface au sol sera lisse et unie et disposera d'une portance suffisante pour le poids de l'appareil (voir tableau). Les appareils peuvent être posés sur n'importe quel recouvrement de sol. Il est cependant établi que, sous l'influence du poids et de la dissipation de chaleur, des modifications peuvent s'opérer p. ex. sur du PVC, du parquet ou des tapis clairs dans l'entourage immédiat des pieds de l'appareil et du flux d'air chaud. Si vous avez la certitude que les pieds de l'appareil risquent de s'enfoncer dans le recouvrement du sol au point d'empêcher la libre convection (circulation d'air) en dessous de l'appareil, il y a lieu de prévoir un socle (accessoire à commander séparément).

Oter les plinthes murales ou de la moquette se trouvant contre le panneau arrière de l'appareil.

Installation sur consoles

Lorsqu'une hauteur libre au-dessus du sol est exigée ou que la convection est entravée de prime abord au-dessous de l'appareil de chauffage à accumulation, utiliser des consoles combinées WKO 18 pour le montage mural / au sol. Le corps de l'appareil comporte des cornières de fixation pour un montage mural seul sans appui au sol. Toutefois, il importe que le mur prévu à cet effet soit en mesure de supporter le poids élevé de l'équipement.

Etat de livraison

Le logement, le corps et les paquets de briques à accumulation sont livrés emballés séparément. Le corps de l'appareil contient les éléments chauffants, la plaque caractéristique auxiliaire, le bouton rotatif pour le régulateur de charge, les cornières de fixation murale, les accessoires de sécurité contre le décrochage et la plaque d'advertisement "Ne pas recouvrir, ne pas poser ou appuyer des objets contre l'appareil".

S'assurer que la fourniture est complète. Réclamer les dommages causés pendant le transport. De petits dommages causés aux briques à accumulation sont sans importance pour le fonctionnement de l'appareil.

Important

En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produire, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

Instructions pour la mise en place

Le meilleur emplacement pour l'installation se trouve sous une fenêtre.

Ménager un écart latéral de 100 mm au moins par rapport aux autres objets et équipements.

Respecter un écart de 100 mm au moins pour l'installation côte à côte de 2 appareils de chauffage.

Dans tous les cas maintenir une distance de 300 mm au moins entre la grille de sortie d'air et des objets de tout genre. Il en est de même pour les tapis à velours.

Attention!

Les appareils de chauffage à accumulation ne doivent pas être installés:

-dans des locaux en danger d'explosion - dans des locaux susceptibles de contenir une atmosphère corrosive. I. Espacements à respecter pour le montage mural / au sol avec accessoire console combiné WKO 18 II. Espacements pour un montage au sol. III. Espacements pour un montage mural avec supports standard. IV. Espacements pour une installation isolée avec accessoire console combiné WKO 18 et habillage arrière. V. Espacements pour une installation isolée avec habillage arrêté.

A: Pour montage mural/au sol (Attention. Vérifier la capacité portante de la maçonnerie)

B: Pour montage mural/au sol (console combinée WKO 18 exigée)

Marquer le bord extérieur de la poignée (repère de suspension) Ouvrir des orifices de percage diamètre 8 mm profondeur 80 mm (vis de sécurité) Ouvrir des orifices de perçage diamètre 10 mm, profondeur 130 mm min. Fixation murale Passage de câble

Installation de l'appareil

Attention! Installation et réparation de cet appareil uniquement par un spécialiste.

1. Retirer l'appareil de son emballage. Conserver le carton ondulé car le gabarit de perçage est imprimé dessus. Disposer du reste de l'emballage. Enlever la grille de sortie d'air en desserrant les vis de fixation (A, D).
2. Dévisser les vis de fixation (figure 3-B) maintenant les deux parois latérales. Repousser les deux parois latérales gauche et droite de 5mm vers le haut, puis les retirer dans le sens horizontal.
3. Devisser les vis de fixation (C) de la paroi frontale.
4. Faire pivoter la paroi frontale vers l'avant et la libérer de l'encadrement.
5. lités de montage (voir page 12, 13).

A-Console standard Livrée en série avec l'appareil de chauffage. Pour montage au sol (sécurités contre le basculement) ou montage mural (sans appui au sol).

B-Console combinée (WKO 18) Accessoire pour montage mural / au sol. Indispensable lorsque le mur n'est pas apte à supporter le poids élevé de l'équipement (voir page 37 pour les poids des équipements).

Un gabarit de perçage pour les différentes installations possibles est fourni sur le carton d'emballage imprimé (voir également pages 14, 15 pour le gabarit de perçage). Avant le montage, s'assurer que les vis et les chevilles fournies convenuent pour la maçonnerie correspondante. Le cas échéant, utiliser des organes de fixation appropriés.

Couper les câbles de branchement à la longueur de manière qu'ils ne puissent pas venir en contact avec les parois du radiateur pendant le fonctionnement. Ne pas former de boucles derrière et sous l'appareil.

6A. montage mural / au sol

Pour une installation avec dégagement au sol lorsque le mur ne peut pas supporter le poids de l'équipement, utiliser des consoles combinées (accessoire WKO 18).

6B. montage au sol

Fixer la cornière de sécurité contre le basculement (console standard dans le corps de chauffage) en utilisant le gabarit de perçage (voir également page 14, 15)

6C. montage mural

Pour le montage mural sans appui sur le sol, s'assurer que le mur de fixation est apte à supporter le poids total de l'équipement.

1. Protégerez l'appareil contre le décrochage. Les vis (M6 x 80) et les chevilles nécessaires se trouvent dans le corps de chauffage. Pour les dimensions, voir le gabarit de percage et/ou page 14, 15-II.
2. Enlever la plaque de fermeture. À cet effet, dévisser les deux vis de fixation latérales et pousser la plaque de fermeture vers la droite.
3. Enlever le carton pliant (protection de transport).

1. Poser la rangée inférieure de briques à accumulation. Commencer à fleur du côté droit.
2. Avec la pose de la rangée inférieure de briques, incorporer le premier élément chauffant.
3. Poser la deuxième et la troisième rangée de briques. Mettre en place le deuxième élément chauffant.
4. Poser la quatrième et la cinquième rangée de briques. Mettre en place le troisième élément chauffant et poser la première rangée de briques (total 6 rangées).
5. Nettoyer soigneusement le compartiment de sortie d'air et le bloc de commutation (avec un aspirateur).
6. Remettre en place le couvercle du compartiment central Côte gauche

Le rebord supérieur du couvercle du compartiment central doit s'appuyer en haut sur la cloison intermédiaire gauche.

Faire glisser rebord latéral du couvercle derrière le rebord de la cloison intermédiaire gauche.

1. Côte droite Introduire le rebord latéral du couvercle de compartiment central entre l'isolation latérale et le panneau en tôle. Appliquer fermement le couvercle et le fixer sur le panneau en tôle croît à l'aide de 2 vis.
2. Branchement des éléments chauffants Brancher les connecteurs matérialisés aux extrémités des éléments chauffants. La cloison intermédiaire porte également des repères correspondants. Fixer les câbles libres avec des attaches.
3. Coller la plaquette de rendement (dans l'emballage) dans la case libre de la plaque caractéristique de l'appareil de chauffage (voir figure).

Désignations du schéma de câblage

A1~, A2~ - AC-signal (ED%, 230V AC) de commande de la charge

K1 - contacteur de chauffage

L1, L2, L3 - conducteurs d'alimentation

LE - Fil de commande du ventilateur

LH - Fil de commande du chauffage d'appoint

M1 - moteur de ventilateur

N-neutre

PE - conducteur de protection

R1-R3 - éléments chauffants

R7 - résistances série pour le ventilateur

R8 - Résistance de commande

R9 - chauffage d'appoint (en option)

R10 - Résistance série pour le ventilateur

RTR - thermostat d'ambiance

STR1,2 - régulateur de température de sécurité

TB - Limiteur de température

TR - Régulateur de charge

TR9 - Thermostat chauffage d'appoint

TRG1,2 - Thermostat grille de sortie d'air

1. Accrocher la paroi frontale dans le repli intérieur du couvercle en soulevant légèrement.
2. Visser la paroi frontale (vis C)
3. Des encoches en forme de clé sont ménagées dans la paroi latérale.
4. Faire glisser la paroi latérale sur les pivots et pousser vers le bas. Visser (figure 21-B).
5. Fixer la grille de sortie d'air (A, D). Le montage est maintenant terminé. Réarmement du limiteur de température (suite à un déclenchement) : À executer uniquement par un spécialiste!
6. Mettre le radiateur électrique hors tension.
7. Laisser le radiateur se refroidir suffisamment.
8. Déposer le panneau de droite. Actionner le bouton de réarmement, par ex. avec la lame plate d'un tournevis.

À la fin de tous les travaux de montage et de branchement, tester le fonctionnement de l'appareil.

Les contrôles suivants qui constituent un minimum seront effectués sur les équipements entrant dans le champ d'application des dispositions VDE:

Contrôle d'isolement avec une tension de 500 V minimum. La résistance d'isolement doit être d'au moins 0,5 MΩ.

L'installateur doit mesurer la puissance absorbée (par ex. avec un compteur kWh). En variante, il est possible d'effectuer une mesure de la résistance à froid.

Il n'est pas nécessaire de faire effectuer le premier chauffage des appareils en présence du personnel qualifié. À la fin du test de fonctionnement, les appareils peuvent être remis immédiatement à l'utilisation pour le chauffage.

Nouveau montage

Les appareils déjà en service qui sont déménagés pour être installés à un autre endroit, seront de nouveau testés après leur montage selon les procédures indiquées dans "la mise en service". Pendant le montage s'assurer que l'isolement thermique n'est pas endommagé. Remplacer les parties endommagées de l'isolement thermique. La première charge après le réassemblage en partant de l'état froid de l'appareil (température ambiant)e jusqu'à la coupure par le régulateur de charge sera effectuée sous la surveillance d'un professionnel qualifié. La puissance absorbée sera enregistrée. Elle ne doit pas dépasser 125% de la charge nominale indiquée sur la plaque caractéristique.

Directive en matière de réparation

Seul du personnel qualifié est autorisé à procéder aux travaux de réparations sur des appareils de chauffage électriques à accumulation. Des réparations non conformes peuvent entraîner des risques graves pour l'utilisateur. Les appareils sont équipés d'une isolation thermique de haute qualité. N'enlever le couvercle du compartiment central avec l'isolation thermique intégrée seulement en cas de remplacement des éléments chauffants. Tous les autres composants électriques sont accessibles après enlèvement de la cloison latérale.

Tous les matériaux utilisés dans cet appareil sont recyclables.
