MODE D'EMPLOI VFMi70 DIMPLEX

Radiateurs electriques à accumulation

Elektrische accumulatorkachels

Accumuladores electricos

Etendue des fournitures, Placement 11

Instructions pour la mise en place 10-11

Installation de I'appareil 12-21

Scheme de branchement 18-19

Réarmement du limiteur de température 21

Mise en service 21

\section*{Caracteristique techniques 23}

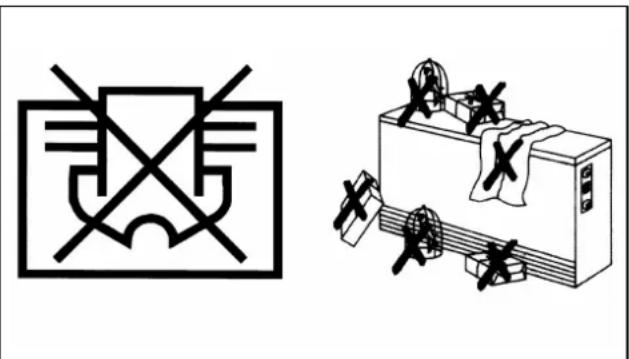

• Ne pas couvrir l'appareil!
• En recouvrant l'appareil par des objets, une accumulation de chaleur en surface peut se produit, qui conduira à une augmentation de la température de surface tant au niveau de l'appareil qu'au niveau de l'objet recouvrant.

• Ne pas introduire ou bouger d'objets dans l'appareil. Ceci peut mener à des perturbations dans le fonctionnement ou même à l'inflammation de ces objets.
• Les objets tombés derrière l'appareil doivent être immédiatement enlevés.
• Garantir que des petits enfants ou des personnes handicapées ne touchent pas aux parois de l'appareil et avant tout pas à la grille de sortie d'air.

Pensez y, même si cet apparéil fonctionne sans flames visibles, il reste un apparéil de chauffage.

Il est interdirit d'utiliser les radiateurs à accumulation dans des locaux renferment des produits explosifs de chaque nature qu'ils soient, et même si ce n'est qu'occasionnellement. Ceci s'applique aussi aux solvants volatiles tels que le trichlo, le tetra, etc. Dans ce cas il y a lieu de s'assurer que les apparèils se sont refroidis jusqu'à la température ambiente.

Il y a lieu d'éviter que l'appareil n'entre en contact avec des produits inflammables ou explosifs tels que rideaux, papier, bombes aerosols, ... etc., ou que ces objets n'entrent dans le courant d'air chaud.

Il est interdirit d'utiliser un appeareil de nettoyage à vapeur pour l'entretien du radiateur électrique.

Prescriptions generales

Lors de l'installation, l'utilisation et l'entretien, leprésent mode d'emploi doit être soigneusement suivi. Cet apparéil ne peut être installé et réparé que par un professionnel. Toute réparation inadéquate peut occasionner des risques importants pour l'utilisateur. Suivant les normes en vigueur, le spécifique mode d'emploi doit rester disponible à chaque instant et doit être soumis au professionnel qui effectue des travaux à l' apparéil afin qu'il en p renne connaissance.

Nous vous prions des lors de transmettre ce mode d'emploi lors d'un déménagement, au nouveau locataire ou au propriétaire de l'appareil.

Lors de travaux de rénovation avec production de poussière, ne faites fonctionner l'appareil qu'vec ventilateur coupé.

En service les températures de surface peuvent atteindre et dépasser les 80^ .

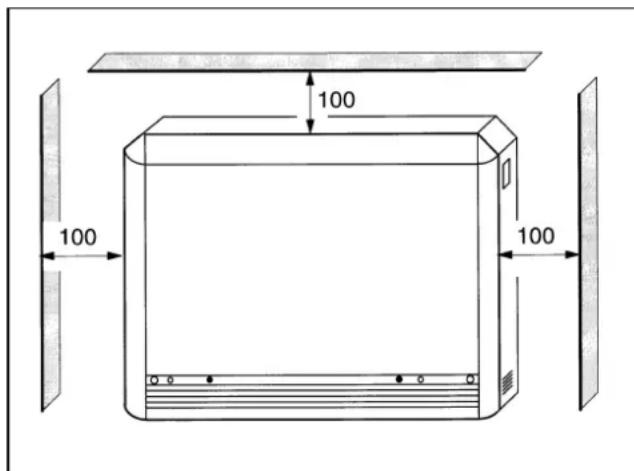

Les distances minimales indiquées sont à respecter. Les distances ne peuvent être diminuées par des éléments débordants ou tombants.

Dans tous les cas maintainir une distance de 300 mm au moins entre la grille de sortie d'air et des objets de tout genre. Il en est de même pour les tapis à velours.

Fonctionnement

Le radiateur électrique à accumulation emmagasine pendant la nuit dans le noyau la quantité de chaleur nécessaire pour le lendemain. Ceci permet d'accumuler à un prix avantageux de l'énergie électrique à des heures où les reseaux de distribution des entreprises d'électricité ne sont pas sollicités au maximum.

Dans quelques régions, une recharge peut en plus avoir lieu à certaines heures de la journée quand les températures extérieures sont très basses.

La recharge principale de telles installations avec possibilité de recharge complémentaire pendant la journee est commandee par la commande de recharge pour la nuit.

Observation

Les températures perceptibles sur toutes les surfaces du radiateur n'indiquent que dans une certaine mesure la capacité calorifique. Ceci est d'autant plus valable pour les radiateurs ayant un rendement variable.

Des craquements émis occasionnellement quand le radiateur marche sont dus aux variations de température dans le noyau.

Mode d'emploi

Première charge

Lors de la première charge une légere oedur se dégage, inévitable pour des pieces neuves. Veiller a une ventilation suffisante pendant cette course période de fonctionnement.

Charge

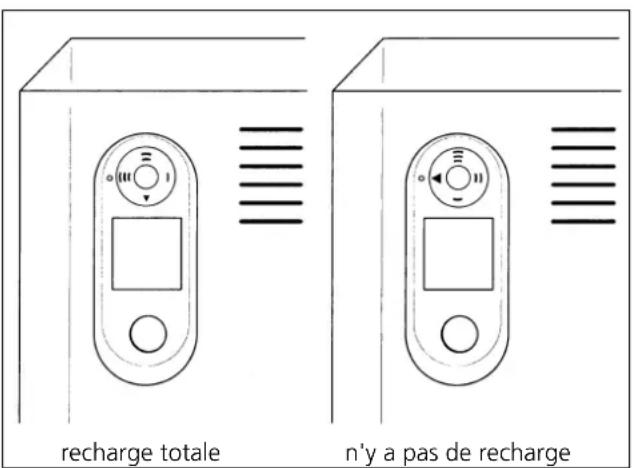

Le radiateur electrique à accumulation est recharge pendant les heures creuses indiquées par l'entreprise d'électricité compétente; cette opération est générée par la commande delectronique de recharge.

La quantité de chaleur devant être accumulée est déterminée en fonction de la température ambiente et compte tenu de la chaleur résiduelle dans le radiateur. Pour ce mode de fonctionnement, le potentiamètre de charge se trouvant à droite sur le radiateur, sous la plaque de protection, est régèle (à l'usine) sur la position de recharge totale, c'est-à-dire qu'il est tourné à fond vers la droite.

En fonctionnement sans commande de recharge, la plaque de protection est enlevée et le bouton rotatif (voir figure) est emmanché sur le potentiametre de charge. La position du bouton rotatif définit la quantite de chaleur devant etre accumulée.

Règle générale: Lorsqu'il fait très froid, régler le bouton sur une température élevée (tourner le bouton à fond vers la droite) et le régler sur une température plus BASSE quand les températures extérieures sont moins élevées.

Toute modification du réglage doit se faire progressive-ment. Il n'y a pas de recharge quand le bouton est tourné à fond vers la gauche.

Thermostat d'ambiance

La température ambiente est maintainue automatiquement à un niveau constant au moyen d'un thermostat d'ambiance. La température voulue (p.e. 20^ ) est reglee au bouton de réglage du thermostat d'ambiance mural ou incorpore dans l'accumulateur.

Pendant la nuit ou quand le local n'est pas occupé, il y a lieu d'abaisser le réglage de 4^ . Une plus grande réduction est déconseillée, car sinon les parois du local se refroidient trop fortement. Lors d'une modification de réglage de température, il faut tenir compte qu'un certain temps est requis pour atteindre la nouvelle température voulue. Il faut en tenir compte lorsqu'on revenir à la température de comport (annuler p.ex. la réduction de température 1 heures avant la réoccupation du local).

Pour la plupart des thermostats d'ambiance, la réduction de température peut être commandée automatiquement par un interrupteur horsaire.

Lors de l'inoccupation prolongée du local (p.e. pendant plusieurs jours), il est possible de ramener le réglage de la température ambiente à la position antigel.

Entretien

Il est conseilé de passer à l'occasion l'aspirateur dans la zone de la grille de sortie d'air et des ouies inférieures sur le panneau lésral de droite. Dans le cadre des cycles d'entretien, il est conseilé de vérifier également le bon fonctionnement des organes de commande et de régulation. Cette vérification devra être effectuee au plus tard tous les 10 ans pour éviter une surconsommation d'énergie.

Que faire en cas d'anomalie?

Si le radiateur presente des anomalies, observer les instructions fournies à cette page S'il est impossible de déterminer la cause de l'anomalie, prendre contact avec l'installateur compétent. Indiquer le numéro de service (E-Nr. et FD) du radiateur et donner une description aussi précise que possible de l'anomalie constatée. Le numéro de service figure sur la plaque signalétique se trouvant à droite en dessous des grilles de sortie d'air chaud.

Plaque signalétique

Dépannages à effectuer soi-même

Les anomalies sont souvent dues à peu de chose.

1. La pièce n'est pas suffisamment chauffée

• Verifier les fusibles/disjoncteurs pour les radiateurs électriques à accumulation dans l'armoire de distribution, si nécessaire, les replacer ou les réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement repété des fusibles ou disjoncteurs.
  Le potentiomètre de charge est reglé sur une valeur insuffisante. Rectifier le réglage.
  Le thermostat d'ambiance est mal regle. Rectifier le réglage si nécessaire.
  Le ventilateur intégré dans le radiateur électrique à accumulation ne marche pas. Vérifier le fusible ou disjoncteur se trouvant dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'installateur en cas de fusion ou déclenchement repété du fusible.
  Les fenêtres et les portes sont continuellement ouvertes.
  La commande electronique de recharge est mal reglee. Rectifier le reglage conformement aux instructions pour l'utilisation de la commande de recharge.

2. Il fait trop chaud dans la piece

• Verifier le fusible ou disjoncteur de la commande de recharge dans l'armoire de distribution, si nécessaire, le remplacer ou le réenclencher. Prendre contact avec l'in-callateur si le fusible fond a nouveau ou si le disjoncteur redéclenché.
  Le thermostat d'ambiance est mal regle (voir point 1).
  La commande de recharge est mal regle (voir point 1).

Instructions pour l'installation

Etendue des fournitures

La carosserie, le jeu d' éléments chauffants et les paquets de briques sont fournis sous emballages séparés. Dans l'emballage du jeu d' éléments chauffants sont inclus :

• les résistances
• l'étiquette de type correspondante
• le bouton de réglage de charge
• les accessoires pour la protection antibasculement
• les vis de fixation de barrettes de protection.

Les barrettes de protection se trouvent dans l'emballage sur les protections en polystyrene.

Veuillez vérifier que vous disposez d'une fourniture complets. D'eventuels dégats de transport sont à signaler immidiatement à la réception de l'ensemble! De légers dommages aux briques refractaires ne nuisent pas au bon fonctionnement de l'appareil.

Les radiateurs à accumulation ne doivent pas été installés

-dans des locaux a risque d'explosion
-dans des locaux susceptibles de containir une atmophere corrosive.

La surface au sol sera lisse et unie et disposera d'une portance suffisante pour le poids de I'appareil (voir tableau). Les appareils peuvent etre poses sur n'importe quel recouvrement de sol. Il est cependant etabli, que sous I'influence du poids et de la dissipation de chaleur, des modifications peuvent s'opérer p.ex. sur du PVC, du parquet ou des tapis plain clairs dans I'entourage immediat des pieds de I'appareil et du flux d'air chaud. Si vous ave la certitude que les pieds de I'appareil risquent de s'enforcer dans le recouvrement du sol au point d'empêcher la libre convection (circulation d'air) en dessous de I'appareil, il y a lieu de prévoir un socle (accessoire a commander séparation).

Oter les plinthes murales ou de la moquette se trouvant contre le panneau arrriere de l'appareil.

Si vous désirez maintainir l'appareil dégagé du sol, vous ferez usage, de consoles combinées (BKOi 25).

Instructions pour la mise en place

1. Distances minimales pour installation adossée au mur
2. Distances minimales pour installation dégagée
3. Distances minimales pour installation sur consoles au sol

FNLE Installation de l'appareil

Attention! Installation et réparation de cet apparéil uniquement par un spécialiste.

1. Sortir le radiateur de son emballage. Se débarasser de l'emballage selon les régles. Visser les deux barrettes verticales d'espacement au mur à la face arrrière du radiateur. Visser la barrette supérieure aux barrettes verticales.
2. Devisser les vis de fixation des deux panneaux lateraux.

3. Repousser les panneaux lateraux de gauche et de droite d'env. 5 mm vers le haut, puis les dégager dans le sens horizontal. Sortir les vis de fixation du panneau de façade.

4. Tirer le panneau de façade vers l'avant et le décrocher à son bord supérieur. Introduire les cables de branchement etmettre en place les arrêts de traction (voir aussi le schéma de branchement, pages 18). Couper les cables de branchement à la longueur de manière qu'ils ne puissant pasvenir en contact avec les parois du radiateur pendant le fonctionnement. Ne pas former de boucles derrière et sous l'appareil.

5. Protection anti-basculement
   Les radiateurs raccordés directement au réseau (sans prise de courant) doivent tous ere ancrés pour empêcher leur BASCULEMENT.
   Les radiateurs type VFMi 20 et VFMi 30 doivent être ancrés même s'ils sont raccordés à une prise de courant murale.
   Après son installation, le radiateurs doit supporter sans basculer ni ripper un effort de traction d'au moins 200 N appliqué horizontally à son bord supérieur. Si la stabilité requise n'est pas obtenu avec les accessoires fournis, en présence par exemple de cloisons légères, il incombe à l'installateur deCHOISIR un mode de fixation murale approprié. Il est recommendé d'ancrer tous les radiateurs, indépendamment de leur taille et de leur mode de raccordement.
6. Retirer la plaque de fermeture du noyau. A cet effet, defaire la vis de fixation du milieu, tirer la plaque de fermeture un peu vers l'avant du côté croit et la dégager vers la droite. Poser la plaque de fermeture de manière à ne pas endommager l'isolation thermique.

O

FNLE Installation de l'appareil

1. Extraire la protection pour la transport (carton plie).
2. Mettre en place la première rangée de briques. Commencer par la droite.
3. Poser le premier élément chauffant sur la première rangée de briques.
4. Mettre en place les deuxieme et troisieme rangees de briques, puis le deuxieme element chauffant.
5. Avres la quatrieme rangee de briques, poser le troisieme element chauffant. Mettre en place les briques de la cinquieme rangee en les engagements par le cote sous le troisieme element chauffant.
6. Mettre en place la derniere rangée de briques (au total 6 rangiées). Nettoyer la zone de soufflage de l'air et le compartment de raccordement électrique.

Installation de l'appareil

1. Mettre en place la plaque de fermeture du noyau.

Côté gauche :

L'aile supérieure de la plaque de fermeture du noyau doit prendre appui sur la cloison de gauche.

Faire passer le bord lateral de la plaque de fermeture derrière l'aille repliee de la cloison de gauche.

Côté droit :

Faire passer l'aile laterale de la plaque de fermeture entre I'isolation thermique et la cloison de droite. Attention aux fentes de guidage. Appliquer fermement la plaque de fermeture du noyau et la fixer par vis à la cloison de droite.
14. Raccordement du radiateur. Enficher les clips des conducteurs numérotés sur les languettes de connexion des éléments chauffants. Les nombres correspondants sont inscrits sur la cloison. Former un faisceau de conducteurs au moyen de brides.
15. Coller l'étiquette de type sur la zone libre de la plaque signalétique du radiateur.

#

Durée de recharge, Puissance assignée

Poids

Partie commande

Chauffage d'appoint

Ventilateur

）

Désignations du schéma de cablage

A1/Z1~, A2/Z2~ - AC-signal (ED%, 230V AC) de commande de la charge

K1- Contacteur de chauffage

L1, L2, L3 - Conducteurs d'alimentation

LE - Fil de commande du ventilateur

LH - Fil de commande du chauffage d'appoint

M1-Moteur de ventilateur

N-Neutre

PE-Conducteur de protection

R1-R3 - Éléments chauffants

R7 - Résistances série pour le ventilateur

R8 - Résistance de commande

STR1,2 - Régulateur de température de sécurité

TB - Limiteur de température

TR - Regulateur de charge

TR9-Thermostatchauffage d'appoint

TRG-Thermostat grille de sortie d'air

E

FNLE Installation de l'appareil

1. Accrocher le panneau de façade au couvercle par le bord relié. Pour ce faire, soulever légarement le couvercle.
2. Fixer le panneau de facade au moyen de vis (vis B).
3. Les panneaux lateraux comportent des boutonnières. Accrocher les panneaux lateraux aux vis, puis les repousser vers le bas.
4. Fixer les panneaux lateraux au moyen des vis A. L'installation est a present terminée.
5. Rémènement du limiteur de température (suite à un début): A executer uniquement par un spécialiste!
6. Mettre le radiateur électrique hors tension.
   Laisser le radiateur se refroidir suffisamment.
7. Déposer le panneau l'边际 de droite.
   Actionner le bouton de réarmement, par ex. avec la lame plate d'un tournevis.

A la fin de tous les travaux de montage et de branchement tester le fonctionnement de l'appareil.

Les contrôles suivants qui constituent un minimum, seront effectuels sur les équipements entrant dans le champ d'application des dispositions VDE:

Contrôle d'isolement avec une tension de 500V minimum. La résistance d'isolement doit etre d'au moins 0,5 MΩ.

L'installateur doit mesurer la puissance absorbee (par ex avec un compteur kWh). En variante, il est possible d'effectuer une mesure de la résistance à froid.

Il n'est pas nécessaire de faire effectuer le premier chauffage des-appareils en presence du personnel qualifie.A la fin du test de fonctionnement les apparciels peuvent etre remis immediatement a l'utiliser pour le chauffage.

In werkung stellen

Les apparêils déjà en service qui sont démontés pour être installés à un autre endroit, seront de nouveau testés après leur montage selon les procédures indiquées dans "la mise en service". Pendant le montage s'assurer que l'iso1ation thermique n'est pas endommagée. Remplacer les parties endommagées de l'iso1ation thermique. La première charge après le réassemblage en partant de l'état froid de l'appareil (température ambiante) jusqu'à la coupure par le régulateur de charge sera effectué sous la surveillance d'un professionnel qualifié. La puissance absorbée sera enregistrée. Elle ne doit pas dépasser 125% de la charge nominale indiquée sur la plaque caractéristique.

Directive en matière de réparation

Seul du personnel qualifié est autorisé à procéder aux travaux de réparations sur des apparèils de chauffage électriques à accumulation. Des réparations non conformes peuvent entrainer des risques graves pour l'utilisateur. Les apparèils sont équipés d'une isolation thermique de haute qualité. N'enlever le couvercle du compartment central avec l'isolement thermique intégrée seulement en cas de remplacement des éléments chauffants Tous les autres composants électriques sont accessibles après enlevvement de la cloison latérale.

Tous les matériaux utilisés dans cet apparéil sont recyclables.
