Type de produit	Support mural pour téléviseur
Marque	Biltema
Modèle	24792
Compatibilité	Écrans de 32'' à 65''
Matériau	Acier
Type de montage	Fixe (sans inclinaison ni rotation)
Fixation	Sur montants en bois ou mur en béton
Contenu de l'emballage	1 plaque murale, 2 supports, 2 sangles, vis M4/M5/M6/M8 (x2 chaque), 4 rondelles (A5)
Installation	Nécessite détecteur de montants, niveau magnétique, perceuse, forets, clés. Vis longues et chevilles non fournies.
Sécurité	Utilisation intérieure uniquement. Vérifier que le mur supporte la charge. Maintenir hors de portée des enfants (petites pièces).
Entretien	Nettoyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Vis longues et chevilles à acheter séparément. Pas de pièces détachées spécifiques.

FOIRE AUX QUESTIONS - 24792 Biltema

Quel est le poids maximum supporté par ce support ?

La notice ne précise pas de poids maximum explicite, mais le support est conçu pour les téléviseurs de 32 à 65 pouces. Assurez-vous que votre mur peut supporter le poids de votre téléviseur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un détecteur de montants, d'un niveau magnétique (fourni), d'une perceuse, de forets adaptés au mur, de clés pour les vis, et d'un tournevis.

Puis-je utiliser ce support pour un écran incurvé ?

Oui, si votre téléviseur incurvé respecte la norme VESA et les dimensions maximales (65 pouces). Vérifiez la compatibilité des trous de fixation.

Le support permet-il d'incliner ou de faire pivoter le téléviseur ?

Non, ce modèle est un support fixe. Il ne permet ni inclinaison ni rotation. Pour ces fonctions, choisissez un support articulé.

Comment installer le support sur un mur en béton ?

Utilisez les chevilles appropriées pour béton (non fournies) et des vis longues adaptées. Percez des trous de diamètre Φ7/16'' (10,5 mm) et insérez les chevilles.

Quelles vis utiliser pour fixer le support à mon téléviseur ?

Référez-vous au tableau de la notice : selon les pas de vis de votre TV, utilisez les vis A1 (M4), A2 (M5), A3 (M6) ou A4 (M8). Les rondelles A5 sont à utiliser avec les vis M4 et M5.

Puis-je installer ce support seul ?

Non, il est impératif d'être au moins deux personnes pour l'installation, afin de manipuler le téléviseur en toute sécurité.

Où puis-je acheter les vis longues et les chevilles nécessaires ?

Les vis longues (B1), chevilles (B2) et rondelles (B3) ne sont pas fournies. Vous pouvez les acheter dans tout magasin de bricolage. Respectez les diamètres indiqués : Φ3/16'' (5 mm) pour bois, Φ7/16'' (10,5 mm) pour béton.

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec les téléviseurs de 32 à 65 pouces respectant la norme VESA (trous de fixation au dos). Vérifiez l'espacement et la taille des vis.

Puis-je utiliser ce support à l'extérieur ?

Non, le support est conçu uniquement pour une utilisation en intérieur. Une utilisation en extérieur peut entraîner des dysfonctionnements ou des blessures.

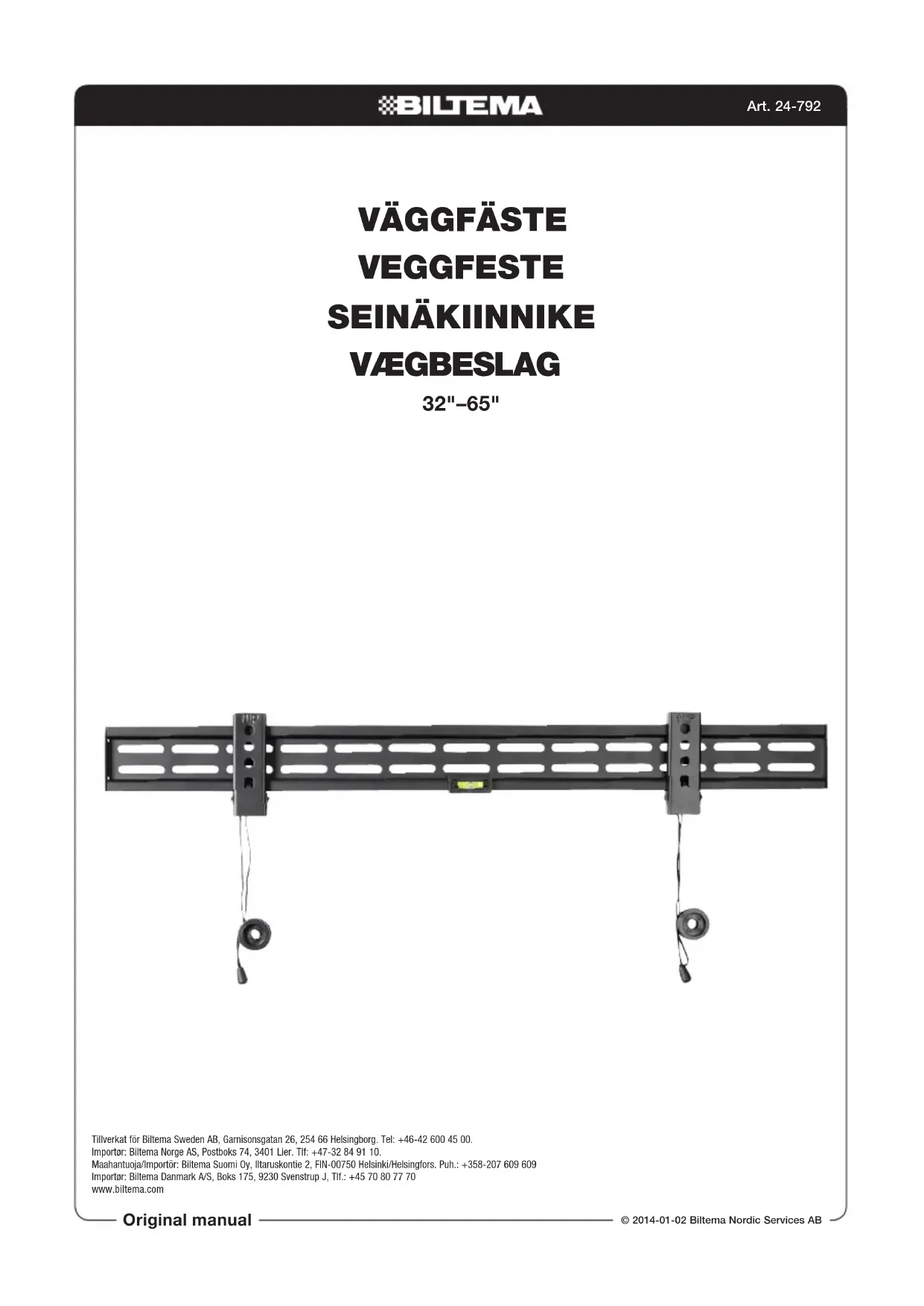

MODE D'EMPLOI 24792 Biltema

VÄGGFÄSTE

VEGGFESTE

SEINÄKIINNIKE

VÆGBESLAG

32"-65"

Exterior view of a black metal shelving unit with hanging wheels and a green indicator light (no text or symbols)

Tillverkat för Biltema Sweden AB, Garnisonsgatan 26, 254 66 Helsingborg. Tel: [phone].

Importør: Biltema Norge AS. Postboks 74, 3401 Lier. Tlf: [phone].

Maahantuoja/Importör: Biltema Suomi Oy, Iltaruskontie 2, FIN-00750 Helsinki/Helsingfors. Puh.: [phone]

Importor: Biltema Danmark A/S, Boks 175, 9230 Svenstrup J, Tlf.: [phone]

www.biltema.com

VÄGGFÄSTE 32"-65"

1

Regeldetektor

2A

Magnetiskt flytt- bart vattenpass Träregel 60mm Φ3/16"(5mm) B1 B3

2B

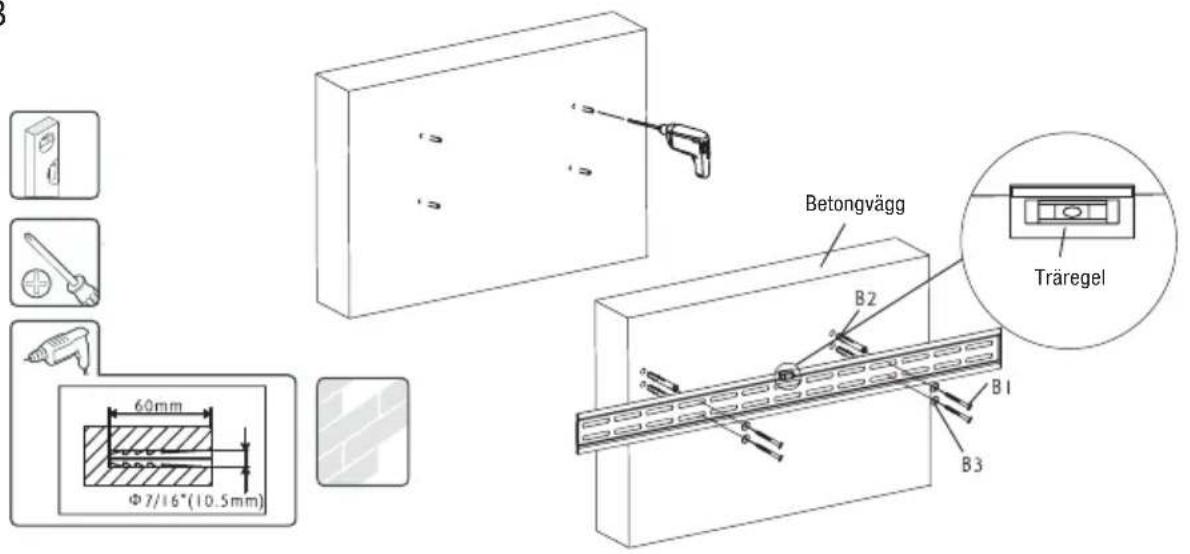

Betongvägg Träregel B2 B1 B3 60mm Φ7/16"(10.5mm)

3

A5 A1(1),A2(1) A3(1),A4(1) A1(2),A2(2) A3(2),A4(2)

4

Vägg Vägg 2

Pure electrical circuit lines without any symbols

Används A1(1), A1(2), A2(1), A2(2), använd endast A5. Används A3(1), A3(2), A4(1), A4(2), använd inte A5.

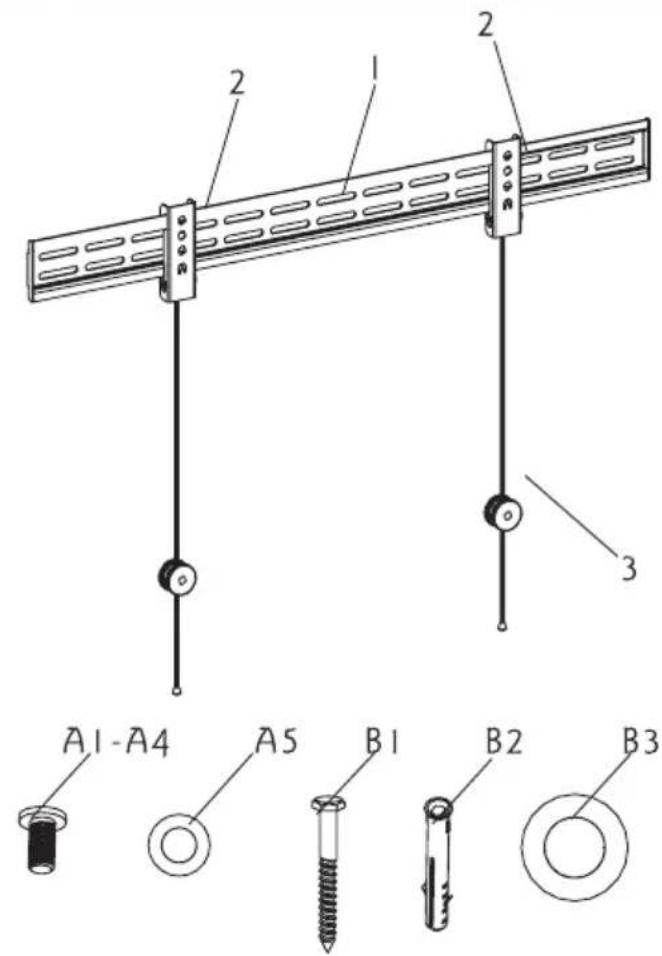

A1-A4 A5 B1 B2 B3

OBS! Lång skruv/bult och skruv för fäste i vägg måste köpas separat. Verktyg medföljer ej.

Varning!

Denna produkt innehåller smådelar som kan orsaka stor skada om de sväljs, håll dessa utom räckhåll för barn.

1. Dessa instruktioner måste läsas och förstås innan produkten installeras och används. Anlita en auktoriserad installatör om du är tveksam.

2. Vägg eller monteringsyta måste hålla vikten av TV:n som ska monteras. Annars måste väggen eller monteringsytan förstärkas.

1 1 Väggplatta
2 2 Fäste
3 2 Band
A1(1) 2 M4x12 mm skruv
A1(2) 2 M4x20 mm skruv
A2(1) 2 M5x12 mm skruv
A2(2) 2 M5x20 mm skruv
A3(1) 2 M6x12 mm skruv
A3(2) 2 M6x20 mm skruv
A4(1) 2 M8x16 mm skruv
A4(2) 2 M8x20 mm skruv
A5 4 Bricka
B1 4 Lång skruv (medföljer ej)
B2 4 Plugg (medföljer ej)
B3 4 Bricka till lång skruv (medföljer ej)

1. Använd alltid rätt säkerhetsutrustning och verktyg. Minst två personer krävs vid installation. Att inte följa dessa rekommendationer kan orsaka personskada eller skada på egendom.

Produkten är avsedd för att installeras på träreglar eller betong. Innan installation, se till att ytan där installationen ska ske håller för lasten. Överskrid aldrig gränsen för max belastning.

OBS: produkten är avsedd för inomhusbruk. Användning utomhus kan orsaka felaktig funktion eller personskada.

VEGGFESTE 32"-65"

1

Stendersøker

2A

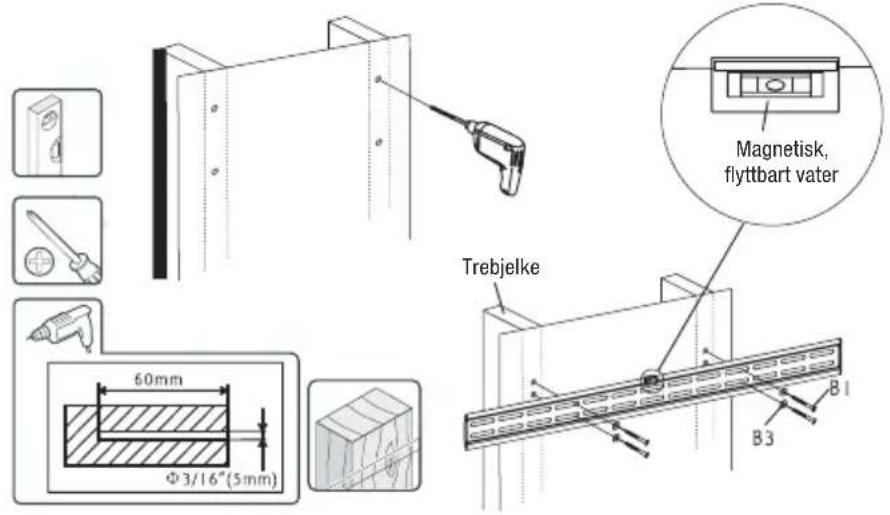

Magnetisk, flyttbart vater Trebjelke 60mm Φ3/16"(5mm) B1 B3

2B

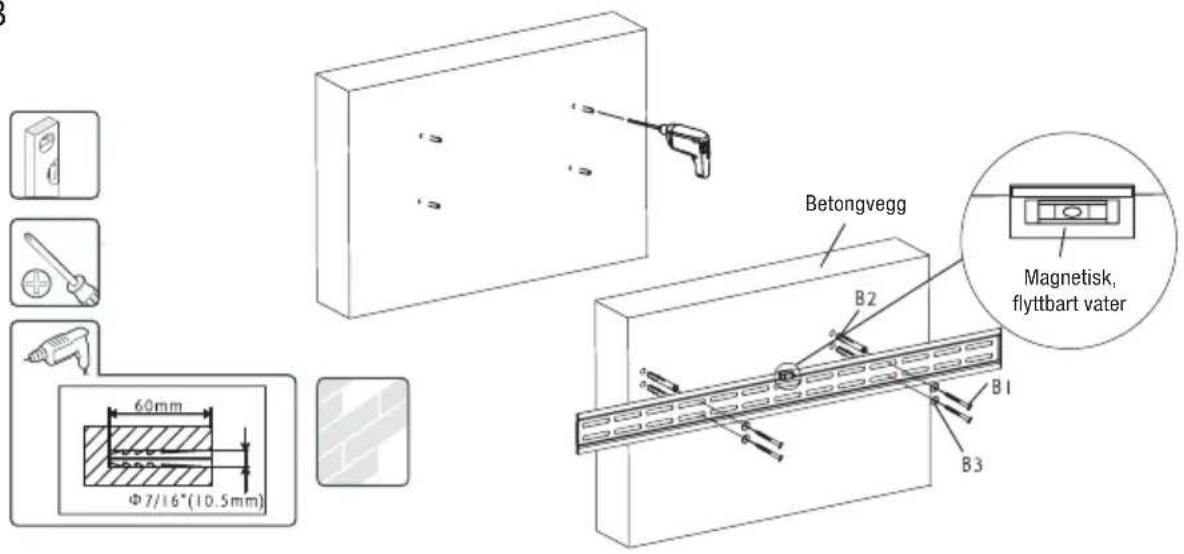

Betongvegg B2 Magnetisk, flyttbart vater 60mm Φ7/16"(10.5mm) B1 B3

3

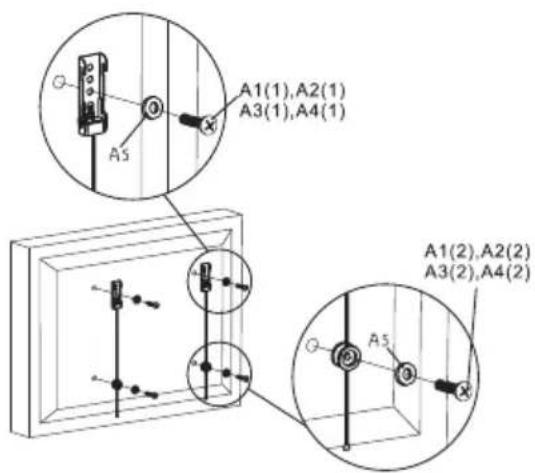

A1(1),A2(1) A3(1),A4(1) A5 A1(2),A2(2) A3(2),A4(2)

4

Vegg Vegg

Pure electrical circuit lines without any symbols

Brukes A1(1), A1(2), A2(1), A2(2), bruk kun A5. Brukes A3(1), A3(2), A4(1), A4(2), bruk ikke A5.

A1-A4 A5 B1 B2 B3

OBS! Lang skrue/bolt og skrue for feste i vegg må kjøpes separat. Verktøy medfølger ikke.

Advarsel!

Dette produktet inneholder små deler som kan forårsake stor skade dersom de svelges; hold disse delene utenfor rekkevidde for barn.

1. Disse instruksjonene må leses og forstås før produktet installeres og brukes. Henvend deg til en autorisert installatør om du er i tvil.
2. Vegg eller monteringsflate må kunne holde vekten av TV-en som skal monteres. Ellers må veggen eller monteringsflaten forsterkes.

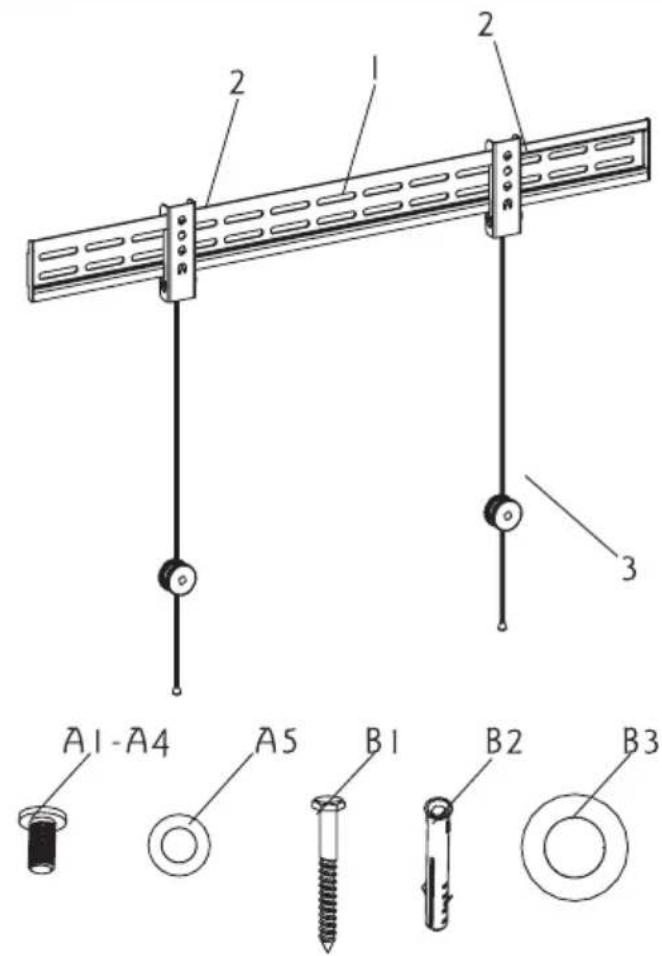

1 1	Veggplate
2 2	Feste
3 2	Bånd
A1(1) 2	M4x12 mm skrue
A1(2) 2	M4x20 mm skrue
A2(1) 2	M5x12 mm skrue
A2(2) 2	M5x20 mm skrue
A3(1) 2	M6x12 mm skrue
A3(2) 2	M6x20 mm skrue
A4(1) 2	M8x16 mm skrue
A4(2) 2	M8x20 mm skrue
A5 4	Skive
B1 4	Lang skrue (medfølger ikke)
B2 4	Plugg (medfølger ikke)
B3 4

1. Bruk alltid riktig sikkerhetsutstyr og verktøy. Det kreves minst to personer ved installasjon. Dersom du ikke følger disse anbefalingene, kan det oppstå fysisk eller materiell skade.

Produktet er beregnet for installasjon på trebjelker eller betong. Før installasjon, se til at flaten der installasjonen skal skje, kan holde lasten. Overskrid aldri grensen for maks. belastning.

OBS! Produktet er beregnet for innendørs bruk. Utendørs bruk kan forårsake feil funksjon eller personskade.

SEINÄKIINNIKE 32"-65"

1

Palkkitunnistin

2A

Siirrettävä magneettinen vesivaaka Betoniseinä 60mm Φ3/16"(5mm) B1 B3

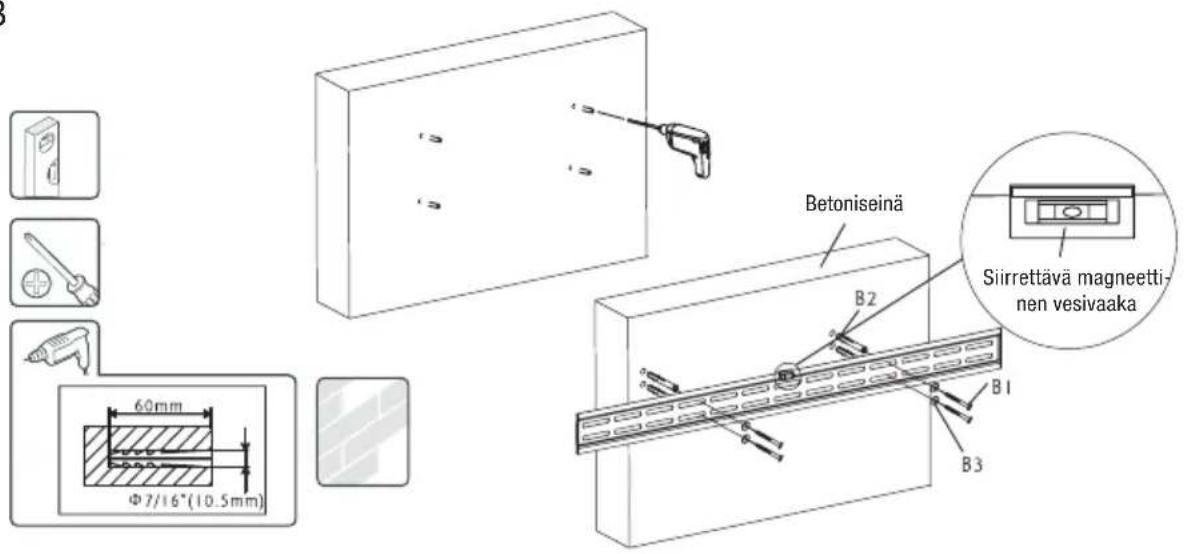

2B

Betoniseinä Siirrettävä magnetti- nen vesivaaka 60mm Φ7/16"(10.5mm) B2 B1 B3

3

A5 A1(1),A2(1) A3(1),A4(1) A1(2),A2(2) A3(2),A4(2)

4

Seinä Seinä

Pure electrical circuit lines without any symbols

Käytetään A1(1), A1(2), A2(1), A2(2), käytä vain A5. Käytetään A3(1), A3(2), A4(1), A4(2), älä käytä A5:tä.

A1-A4 A5 B1 B2 B3

HUOMIO! Pitkät ruuvit/pultit ja ruuvit seinään kiinnittämistä varten on ostettava erikseen. Työkalut eivät sisälly toimitukseen.

Varoitus!

Tämä tuote sisältää pieniä osia. Jos ne niellään, voi aiheutua vakavia vahinkoja. Pidä ne poissa lasten ulottuvilta.

1. Nämä turvallisuusohjeet on luettava ja ymmärrettävä ennen tuotteen asentamista ja käyttämistä. Jos olet epävarma asentamisesta, anna valtuutetun asentajan tehdä se.

2. Seinän tai muun kiinnityspinnan täytyy kestää kiinnitettävän television paino. Muussa tapauksessa seinää tai kiinnityspintaa on vahvistettava.

1 1 Seinälevy
2 2 Kiinnike
3 2 Nauha
A1(1) 2 M4x12 mm -ruuvit
A1(2) 2 M4x20 mm -ruuvit
A2(1) 2 M5x12 mm -ruuvit
A2(2) 2 M5x20 mm -ruuvit
A3(1) 2 M6x12 mm -ruuvit
A3(2) 2 M6x20 mm -ruuvit
A4(1) 2 M8x16 mm -ruuvit
A4(2) 2 M8x20 mm -ruuvit
A5 4 Aluslevy
B1 4 Pitkä ruuvi (ei mukana)
B2 4 Tulppa (ei mukana)
B3 4

1. Käytä aina soveltuvia turvallisuusvarusteita ja työkaluja. Asentamiseen tarvitaan vähintään 2 henkilöä. Jos näitä suosituksia ei noudateta, voi aiheutua henkilö- tai omaisuusvahinko.

Tuotetta on tarkoitettu asennettavaksi puukoolaukseen tai betoniin. Varmista ennen asentamista, että kiinnityspinta kestää kuormituksen. Kuormituksen enimmäisrajaa ei saa ylittää.

HUOMIO: Tuote on tarkoitettu sisäkäyttöön. Sen käyttäminen ulkona voi aiheuttaa toimintavirheitä tai henkilövahingon.

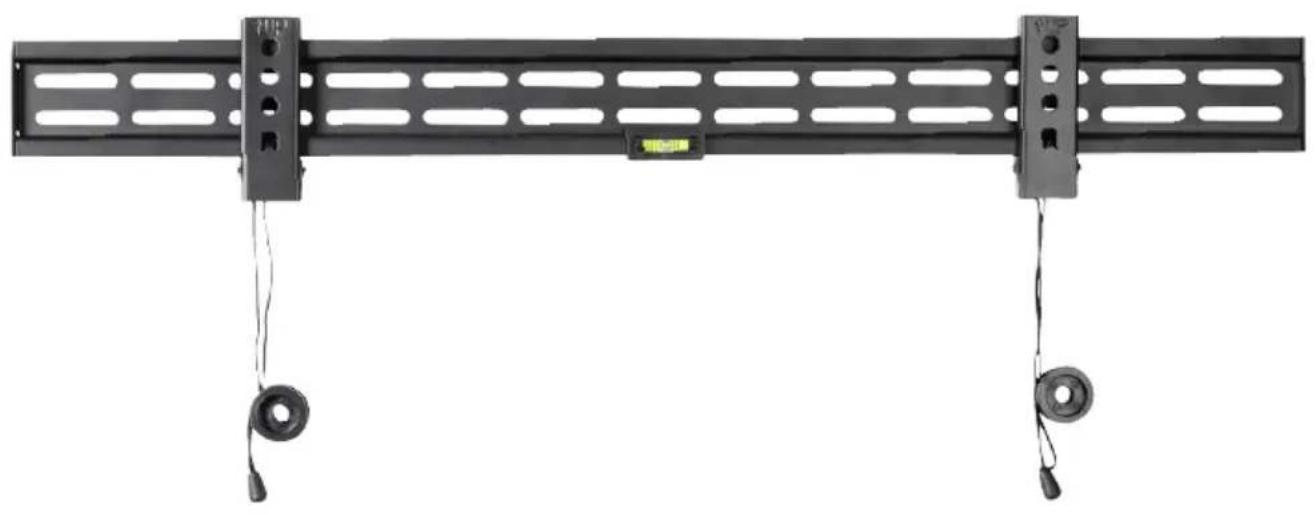

VÆGBESLAG 32"-65"

1

Rigeldetektor

2A

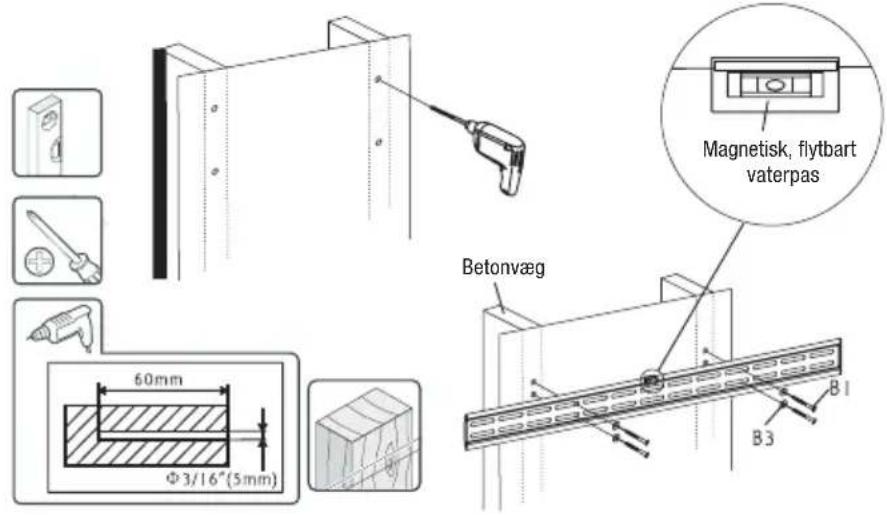

Magnetisk, flytbart vaterpas Betonvæg 60mm Φ3/16"(5mm) B1 B3

2B

Betonvæg B2 Magnetisk, flytbart vaterpas 60mm Φ7/16"(10.5mm) B1 B3

3

A5 A1(1),A2(1) A3(1),A4(1) A1(2),A2(2) A3(2),A4(2)

Anvends A1(1), A1(2), A2(1), A2(2), anvend kun A5. Anvends A3(1), A3(2), A4(1), A4(2), anvend ikke A5.

4

Væg Væg 2

Simple line drawing of a vertical door with a handle and mounting bracket (no text or symbols)

A1-A4 A5 B1 B2 B3

OBS! Lang skrue/bolt og skrue til fastgørelse i væg skal købes separat. Værktøj medfølger ikke.

Advarsel!

Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage stor skade. Hold dem udenfor børns rækkevidde.

1. Disse instruktioner skal læses og forstås, før produktet installeres og anvendes. Kontakt en autoriseret installatør, hvis du er i tvivl.
2. Væggen eller monteringsfladen skal kunne holde til vægten af det fjernsyn, der skal monteres. I modsat fald skal væggen eller monteringsfladen forstærkes.

1 1 Vægplade
2 2 Beslag
3 2 Bånd
A1(1) 2 M4x12 mm skrue
A1(2) 2 M4x20 mm skrue
A2(1) 2 M5x12 mm skrue
A2(2) 2 M5x20 mm skrue
A3(1) 2 M6x12 mm skrue
A3(2) 2 M6x20 mm skrue
A4(1) 2 M8x16 mm skrue
A4(2) 2 M8x20 mm skrue
A5 4 Skive
B1 4 Lang skrue (medfølger ikke)
B2 4 Rawlplug (medfølger ikke)
B3 4 Skive til lang skrue (medfølger ikke)

1. Brug altid det rigtige sikkerhedsudstyr og værktøj. Der skal mindst være to til installationen. Hvis du undlader at følge disse anbefalinger, kan det medføre person- eller tingskade.

Produktet er beregnet til montering på træregler eller beton. Inden montering, skal det sikres, at opsætningsstedet kan klare belastningen. Overskrid aldrig grænsen for den maksimale belastning.

OBS: Produktet er beregnet til indendørs brug. Udendørs brug kan forårsage forkert funktion eller personskade.
