MODE D'EMPLOI SWE1243IB ALPINE

ALPINE®

TYPE-E FREE-AIR SUBWOOFER TYPE-E САБВУФЕР ДЛЯ ОФОРМЛЕНИЯ «FREE-AIR»

APPLICATION GUIDE ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

SWE-1243IB

12 Inch High Performance Free-Air Subwoofer (4Ω) Автомобильный сабвуфер 30 см для оформления «FREE-AIR» (4Ω)

SWE-1043IB

10 Inch High Performance Free-Air Subwoofer (4Ω) Автомобильный сабвуфер 25 см для оформления «FREE-AIR» (4Ω)

Subwoofer Features and Specifications
Features
Size
Power Handling (RMS/peak)
Power Range (RMS)
Frequency Response
Diaphragm	Material
	Design
Surround	Material
	Design
Spider	Material
	Design
Voice Coil	Material
	Design
Motor Structure	Pole Geometry
	Configuration
	Magnet
Frame	Material
	Design
Terminals	Layout
	Design
Tinsel Leads	Design
Gasket	Design
Endosure Information
Mounting Depth
Mounting Diameter - Front Mount
Added Volume - Reverse Mount**
Displacement - Front Mounted**
Displacement - Rear Mounted**
Recommended Box Types (S)Sealed / (IB)Infinite Baffle
Sealed Box Volume Range
Optimum Sealed Box Volume
Electro-Mechanical Parameters#
Nominal Impedance
Frequency Response
Sensitivity (SPL@1W/1m)*
D.C Coil Resistance (Re)
Inductance (Le) 1kHz/20kHz
Free Air Resonance (Fs)
Equivalent Stiffness (Vas)
Mechanical Q (Qms)
Electrical Q (Qes)
Total Q (Qts)
Linear Excursion [(Hvc-Hag)/2)], One-Way (Xmax)
Magnetic Linear Excursion, One-Way (Xmag)
Mechanical Excursion, Peak-to-Peak
Gap Height (Hag)
Coil Height (Hvc)
Cone Area (Sd)
Voice Coil Diameter
Magnet Weight

Type-E
SWE-1043IB	SWE-1243IB
10"	12"
150W/500W	200W/650W
50W-150W	50W-200W
38Hz-1kHz	35Hz-1kHz
Drenched Long-Fibre Pulp, Polypropylene Reinforced
2 Piece Parabolic
TPO Foam
High Excursion, Half Roll
Carbonized Nomex®
Single High Linear, Back Vented
High Temp. Copper Wire, ASV Former
Dual Layer
Optimized Conventional
Extended Pole with Laminar Flow Vent, Electromagnetic Travel-Stop
Y-30 HQ-Strontium
Heavy Gauge Steel, Titanium Powder Coated
Deep Diver® with Wind Tunnels®
One Side
Gun-Metal Finish 5-Way Binding Posts with Lock-Nuts
Woven Ultrafine Liz Wire, Black Silicone Insulated
Injection Moulded Rubber, Removable, Hidden Screw Design, Front / Rear Sealing
131 mm (5.2")	152 mm (6")
235 mm (9.3")	282 mm (11.1")
1.1 L (0.039 ft3)	1.5 L (0.053 ft3)
1.8 L (0.054 ft3)	2.5 L (0.088 ft3)
2.3 L (0.081 ft3)	3.2 L (0.113 ft3)
S / IB
25 - 400 L (0.88 - 14.1 ft3)	35 - 500 L (1.24 - 17.7 ft3)
100 L (3.53 ft3)	120 L (4.24 ft3)
4 Ω	4 Ω
38 - 1 KHz	35 - 1 KHz
88.4 dB	89.5 dB
3.4 Ω	3.4 Ω
1.5 / 0.4 mH	1.5 / 0.4 mH
41 Hz	39 Hz
40.8 L (1.44 ft3)	57 L (2.01 ft3)
3.5	3.8
0.68	0.72
0.58	0.61
7.5 mm	6.5 mm
18 mm	17 mm
40 mm	40 mm
8 mm	10 mm
22 mm	22 mm
346 cm2	502 cm2
50 mm (2")	50 mm (2")
50 oz (1.42 kg)	54 oz (1.53 Kg)

Note: All specifications are subject to change without notice.
* All T/S parameters measured/calculated after break-in.
* This commonly misunderstood specification should not be used as a reference for subwoofer output capability.
** Based upon 3/4" (19mm) baffle thickness, with opening cut approximately to gasket inner diameter.
Free-Air subwoofers need to be mounted into a tight enclosure to separate front from rear wave.
When mounting woofer from rear to a baffle, take off the rubber gasket to avoid damage.

Характеристики сабвуфера
Основные характеристики
Размер
Мощность (номинальная RMS/пиковая)
Диапазон подводимой мощности (RMS)
Частотная характеристика
Диффузор	Материал
	Конструкция
Подвес	Материал
	Конструкция
Центрирующая шайба	Материал
	Конструкция
Звуковая катушка	Материал
	Конструкция
Магнитная система	Конструкция полюса
	Конфигурация
	Магнит
Корзина	Материал
	Конструкция
Клеммы	Выводы
	Конструкция
Токоведущие провода	Конструкция
Уплотнительное копью	Конструкция
Установочная информация
Установочная глубина
Монтажный диаметр - Фронтальная установка
Добавляемый объем - Установка "корзиной наружу"*
Вытесняемый объем - Фронтальная установка**
Вытесняемый объем - Установка снизу**
Рекомендованные типы оформления
Диапазон объемов для оформления "закрыпый ящик"
Оптимальный объем оформления "закрыпый ящик"
Электро-механические параметры#
Номинальное сопротивление
Частотная характеристика
Чувствительность (SPL@1Вт/1м)*
Сопротивление звуковой катушки (Re)
Индуктивность (Le) 1кГц/20кГц
Резонансная частота (Fs)
Эквивалентный объем (Yas)
Мехническая добротность (Qms)
Электрическая добротность (Qes)
Полная добротность (Qts)
Линейное перемещение [(Hvc-Hag)/2)], одностороннее (X
Линейное перемещение, одностороннее (Xmag)
Максимальный ход диффузора, Peak-to-Peak
Высота зазора (Hag)
Высота звуковой катушки (Hvc)
Площадь диффузора (Sd)
Диаметр звуковой катушки
Вес магнита

Type-E
SWE-1043IB	SWE-1243IB
10"	12"
150Вт/500Вт	200Вт/650Вт
50Вт-150Вт	50Вт-200Вт
38Гц-1кГц	35Гц-1кГц
Полипропиленовый с длинноволокнистой целлюлозой
Двойной параболический
Вспененная резина ТРО
Полуволна, длинноходовый
Усиленная карбоном Nomex®
Содиночная, длинноходовая с вентиляцией
Высокотемпературная с медным проводом, ASV каркас
Двуслойная
Стандартная оптимизированная
Увеличенное вентиляционное отверстие, экранированная
Y-30 стронциевый
Сталь с титановым покрытием
Система Deep Diver® с Wind Tunnels®
Односторонние
С отделкой под "оружейную сталь"
Литцендрат
Инжекционное покрытие резиной, двусторонняя установка, демонтируемое
131 мм (5.2")	152 мм (6")
235 мм (9.3")	282 мм (11.1")
1.1 л (0.039 ft3)	1.5 л (0.053 ft3)
1.8 л (0.054 ft3)	2.5 л (0.068 ft3)
2.3 л (0.081 ft3)	3.2 л (0.113 ft3)
Закрылый ящик/"Бесконечный экран"
25 - 400 л (0.88 - 14.1 ft3)	35 - 500 л (1.24 - 17.7 ft3)
100 л (3.53 ft3)	120 л (4.24 ft3)
4 Ω	4 Ω
38 - 1 кГц	35 - 1 кГц
88.4 дБ	89.5 дБ
3.4 Ω	3.4 Ω
1.5 / 0.4 мГН	1.5 / 0.4 мГН
41 Гц	39 Гц
40.8 л (1.44 ft3)	57 л (2.01 ft3)
3.5	3.8
0.68	0.72
0.58	0.61
7.5 мм	6.5 мм
18 мм	17 мм
40 мм	40 мм
8 мм	10 мм
22 мм	22 мм
346 см2	502 см2
50 мм (2")	50 мм (2")
1.42 кг	1.53 кг

Внимание: все характеристики могут быть изменены без предупреждения.
« Все параметры Тилля/Смолла сняты после "прогрева".
• Эта характеристика не должна восприниматься как оценка выходной промкости сабвуфера.
** При использовании 3/4" (19min) основания крепления, с отверстием примерно равным диаметру уплотнительного кольца.
Сабвуферы типа"бесконечный экран" должны быть установлены в изолированный объем для исключения озаниновлияния фронтальной и тыловой волн.
При установке сабвуфера "снизу" удалите углотнительное кольцо для исключения повреждения.

SWE-1243IB

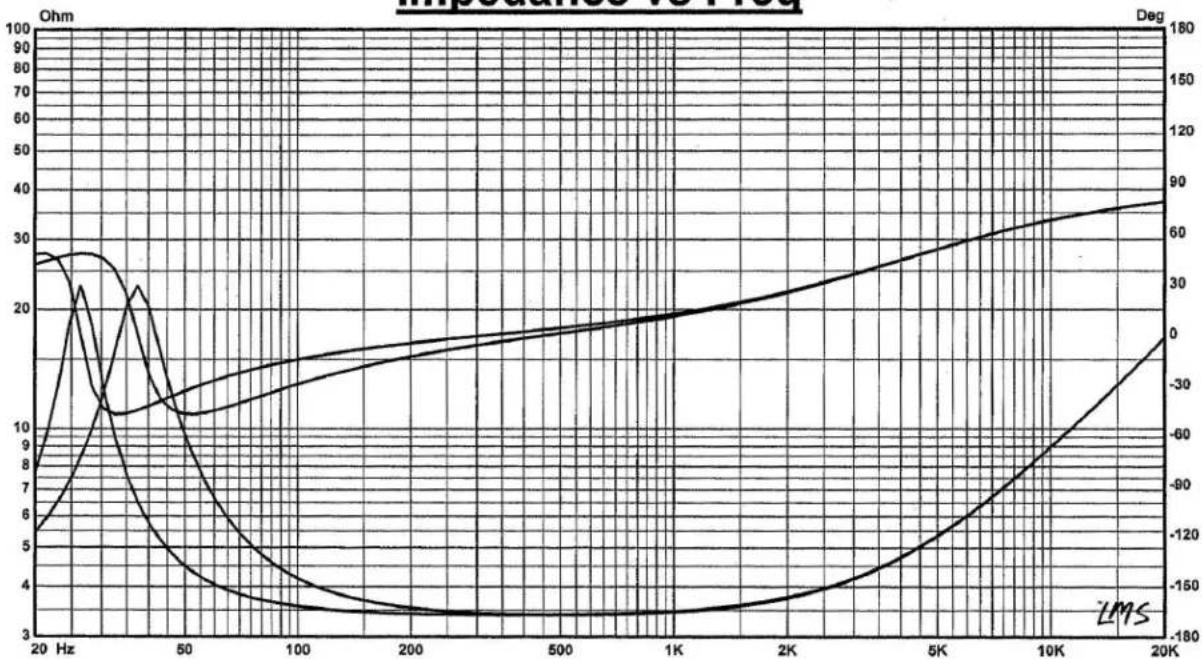

Impedance vs Freq

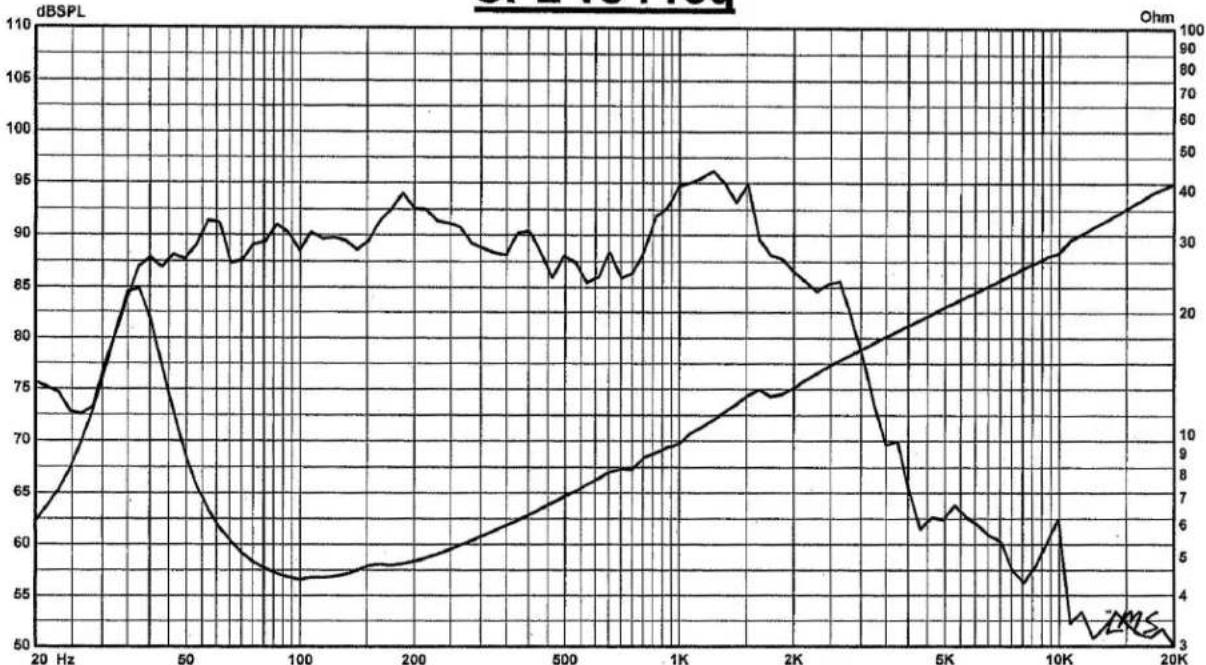

SPL vs Freq

SWE-1043IB

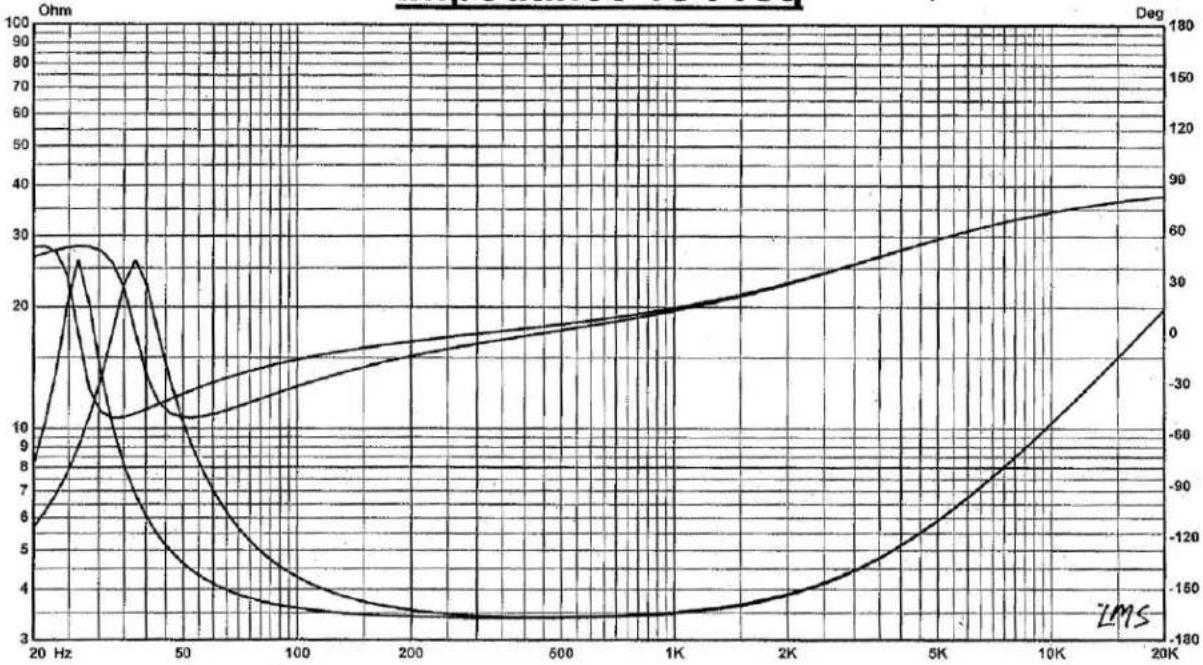

Impedance vs Freq

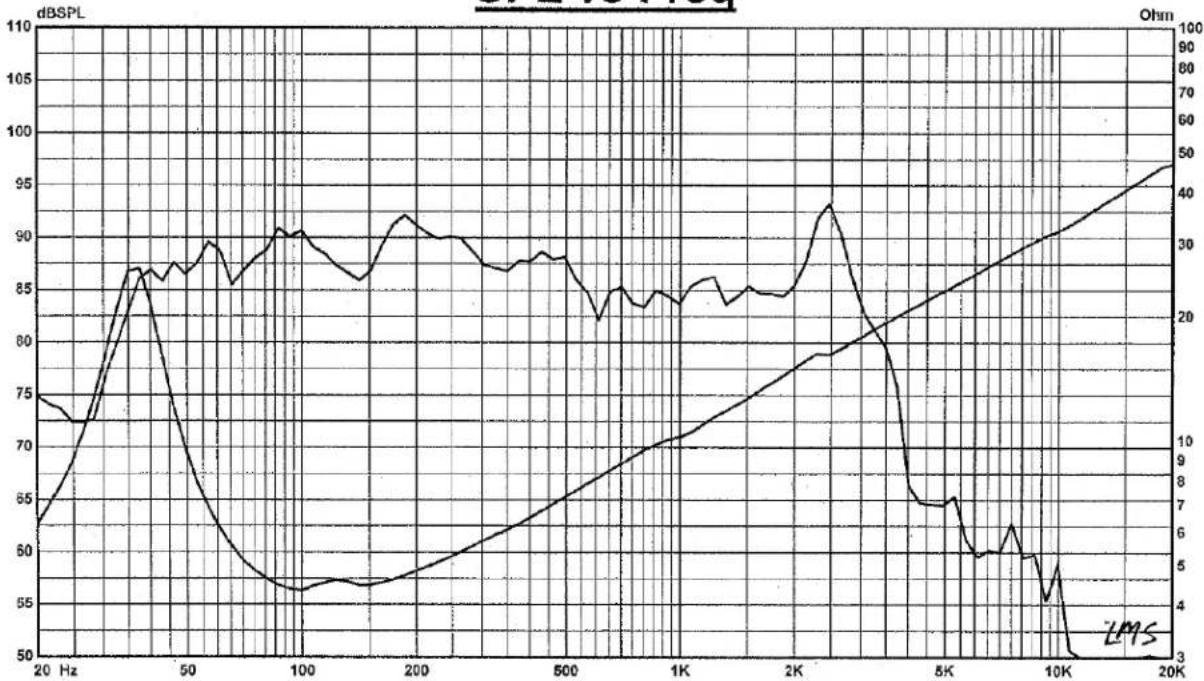

SPL vs Freq

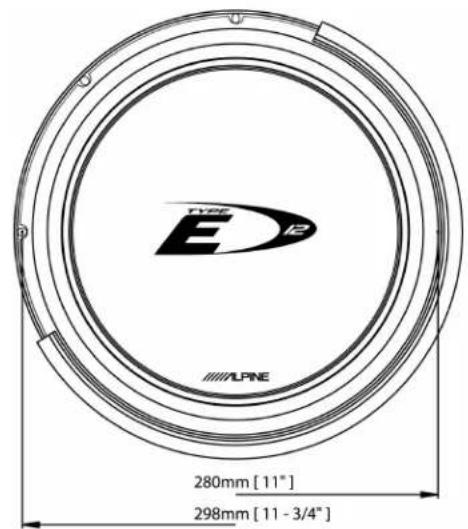

E 280mm [11°] 298mm [11 - 3/4°]

Ø312mm [12 - 1/3"] Ø140mm [5 - 1/2"] Ø278mm [11"] 16.5mm [2/3"] 152mm [6"]

SWE-1243IB

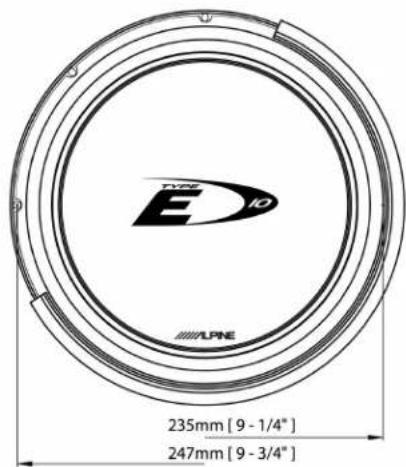

TYPE E IO 235mm [9 - 1/4"] 247mm [9 - 3/4"]

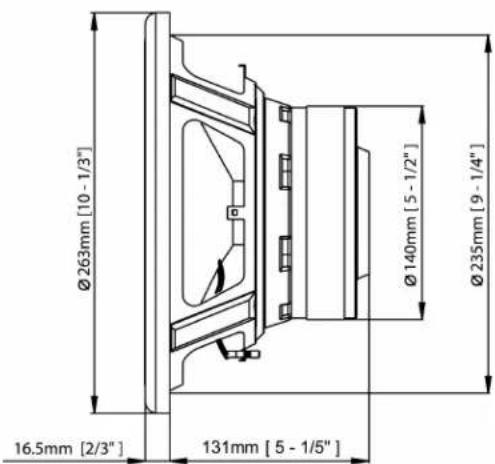

Ø263mm [10 - 1/3"] Ø140mm [5 - 1/2"] Ø235mm [9 - 1/4"] 16.5mm [2/3"] 131mm [5 - 1/5"]

SWE-1043IB

RECOMMENDED AMPLIFIERS /РЕКОМЕНДОВАННЫЕ УСИЛИТЕЛИ	SWE-1243IB		SWE-1043IB
	x1 x2 x1	x2
PDX-1.1000 (1000W RMS @4Ω / 1000W RMS @2Ω)	● ● ●	●
PDX-1.600 (600W RMS @4Ω / 600W RMS @2Ω)	● ●●●	● ●●●
MRP-M1000 (600W RMS @4Ω / 1000W RMS @2Ω)	● ● ●	●
MRP-M500 (300W RMS @4Ω / 500W RMS @2Ω)	●●● ●●	●● ●●●	●●●●
MRP-M352 (200W RMS @4Ω / 350W RMS @2Ω)	●●●● ●●	● ●●●●	●●●

Ideal / Идеально

●●●●

Recommended / Хорошо

● ● ●

Suitable / Приемлемо

●

Feasible / Не рекомендованно

●
