S33 - Chauffage NESTOR MARTIN - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil S33 NESTOR MARTIN au format PDF.
| Type de produit | Poêle à bois et multi-combustible |
| Marque | Nestor Martin |
| Modèle | S33 |
| Dimensions (approx.) | Largeur : 60 cm, Profondeur : 50 cm, Hauteur : 60 cm |
| Poids (approx.) | 80 kg |
| Combustibles compatibles | Bois (bûches jusqu'à 45 cm), briquettes de lignite, charbon anthraciteux, boulets |
| Puissance nominale | Non spécifiée dans la notice |
| Commandes | Réglage d'allure du feu (A), mode de fonctionnement avec Ignition Booster (B), télécommande optionnelle |
| Chicane | Chicane en fibres céramiques à installer avant première mise à feu |
| Grille | Grille oscillante avec tige de décendrage (C) |
| Porte | Porte de foyer et porte de cendrier, poignées |
| Vitre | Verre céramique, nettoyable à froid avec eau vinaigrée |
| Installation | Distance minimale 40 cm des matériaux combustibles, sol incombustible, raccordement étanche à la cheminée |
| Sécurité | Installation par professionnel, ne pas faire fonctionner avec porte de cendrier ouverte |
| Entretien courant | Nettoyage vitre, décendrage régulier, ramonage annuel de la cheminée |
| Garantie | 1 an pièces émaillées/laquées et poignées, 5 ans chambre de combustion |
| Pièces détachées | Chicane, grille, cendrier, télécommande, récepteur, moteur, etc. Disponibles chez installateur |
FOIRE AUX QUESTIONS - S33 NESTOR MARTIN
Questions des utilisateurs sur S33 NESTOR MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice S33 - NESTOR MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil S33 de la marque NESTOR MARTIN.
MODE D'EMPLOI S33 NESTOR MARTIN
Stempel van de installmenteur
S33##3700A
15
BELGIQUE-FRANCE
NESTOR MARTIN
THERMIC DISTRIBUTION EUROPE SA/NV
VOIE AXIALE
B-5660 COUVIN
MODE D'EMPLOI
BOIS-MULTI
Votre appeareil de chauffage a ete construit avec soin pour vous procurer satisfaction et le meilleur service. Le choix que youaves avez fait ne pouvait etre plus judicieux. L'efficacite de vrotre appeareil dependra neanmoins de la belle observation des recommendations suivantes:

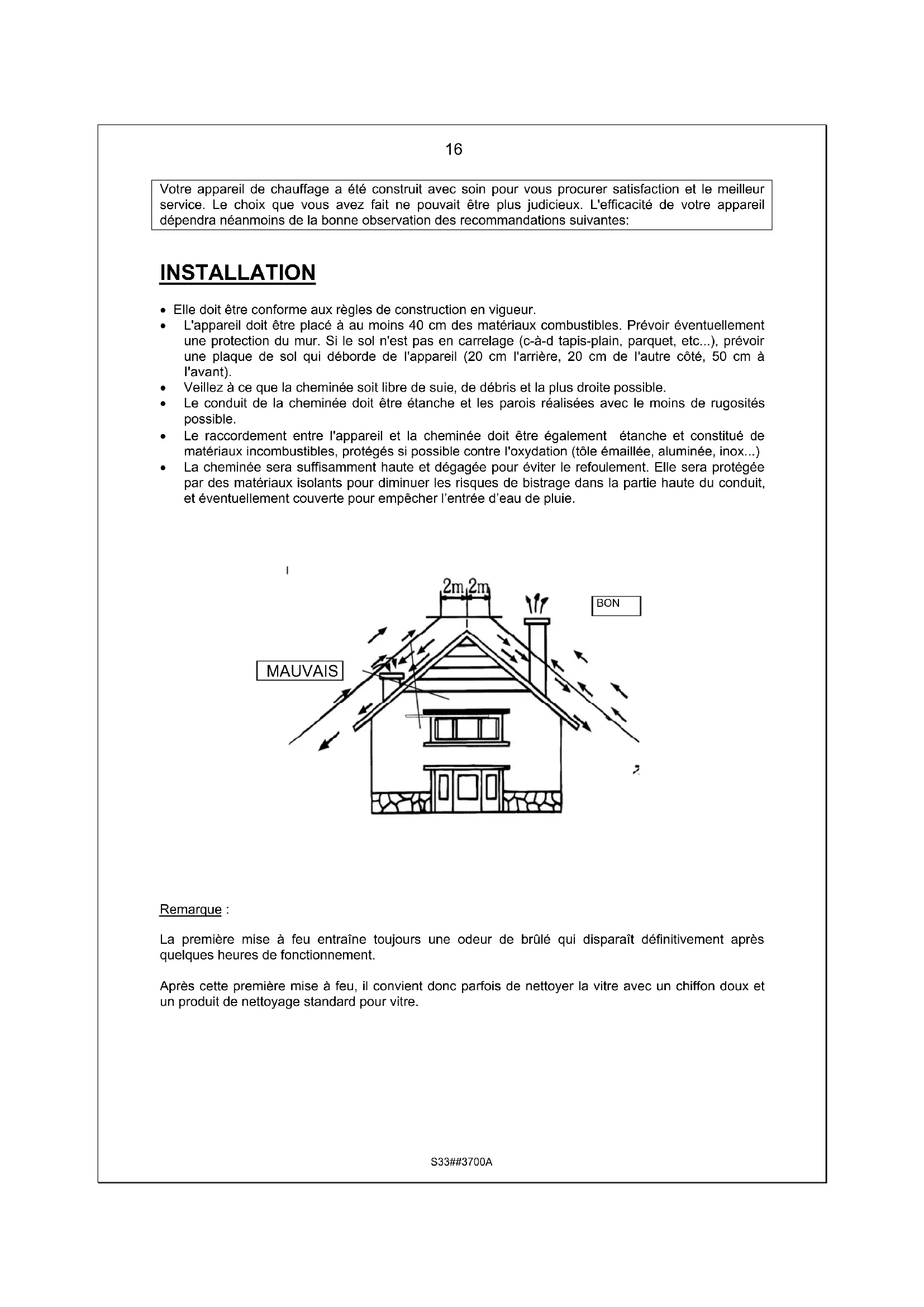

INSTALLATION
- Elle doit être conforme aux règes de construction en vigueur.
L'appareil doit etre place a au moins 40 cm des materiaux combustibles.Prevoir eventuellement une protection du mur. Si le sol n'est pas en carrelage (c-à-d tapis-plain, parquet, etc...), prévoir une plaque de sol qui déborde de I'appareil (20 cm l'arriere, 20 cm de I'autre cote, 50 cm a I'avant).
Veillez à ce que la cheminée soit libre de suie, de débris et la plus droite possible. - Le conduit de la cheminée doit être étanche et les parois réalisées avec le moins de rugosités possible.
- Le raccordement entre l'appareil et la cheminée doit être également étanche et constitué de matérieliaux incombustibles, protégés si possible contre l'oxydation (tôle émaillée, aluminée, inox...)

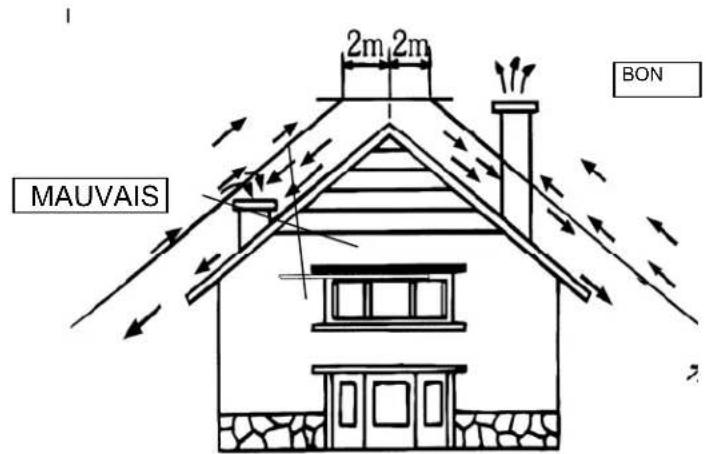

La cheminée sera suffisamment haute et dégagée pour éviter le refoulement. Elle sera protégée par des matériaux isolants pour diminuer les risques de bistrage dans la partie haute du conduit, et évientuellement couverte pour empêcher l'entrée d'eau de pluie.
Remarque :
La première mise à feu entraine toujours une oedur de brûlé qui disparait définitivement après quelques heures de fonctionnement.
Après cette première mise à feu, il convient donc parfois de nettoyer la vitre avec un chiffon doux et un produit de nettoyage standard pour vitre.
Installation de la chicane (S33 & H33):
Votre apparieil est equiped d'une chicane en fibres ceramiques (voir fig.1). Cette piece etant fragile, elle est emballlee separement pour eviter tout dommage durant le transport. Il est impereatif d'installer cette chicane avant la premiere mise a feu de I'appareil.
Pour ce faire, procédez comme décrit ci-dessous:

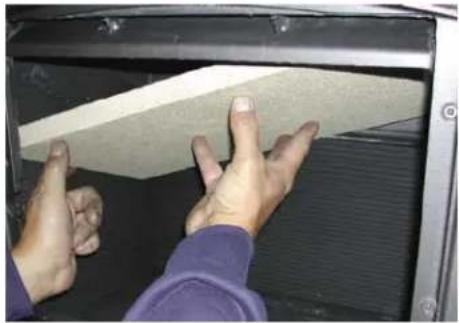

fig.2. Insérer la chicane dans la chambre de combustion. A droite de l'appareil, la poser sur la nervure en fonte prévue à cet effet.

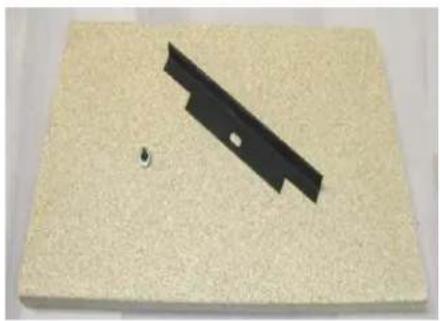

fig.1. Chicane + équerre + vis de fixation

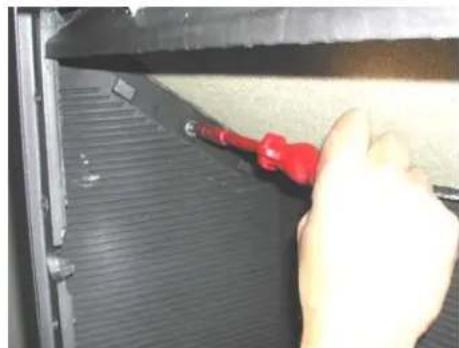

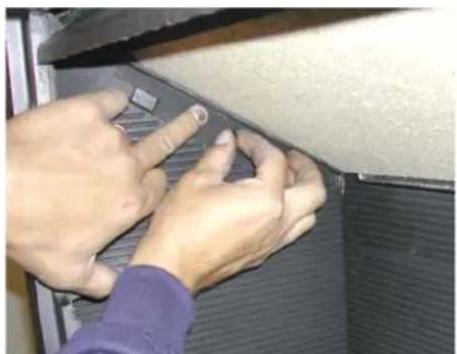

fig.3. A gauche de la chambre de fig.4. Fixer l'équerre solidement sous la combustion, placer l'équerre sous la chicane chicane
FONCTIONNEMENT

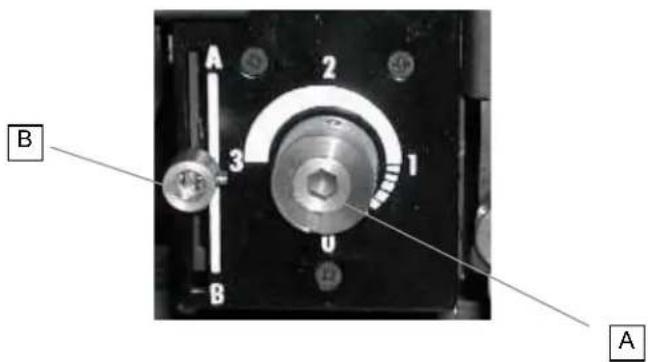

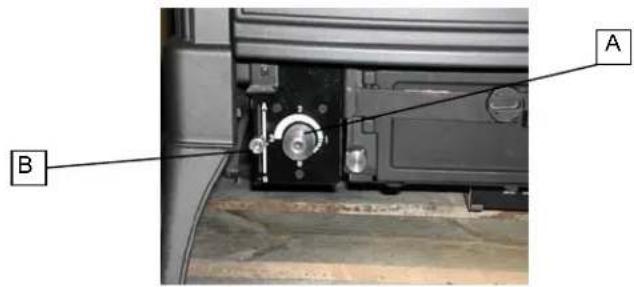

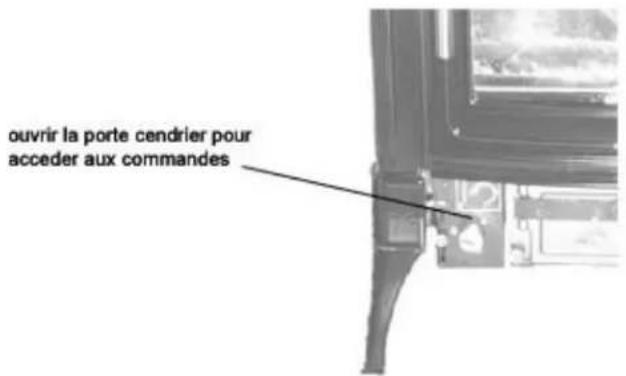

Fonctionnement des commandes
Commande A pour regier I'allure du feu
Commande B: pour regler le mode de fonctionnement
Modes de fonctionnement
Allure du feu
Exemples de reglages

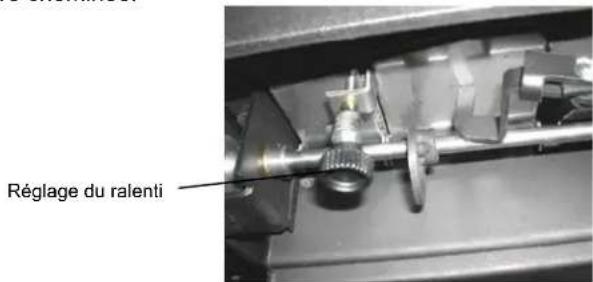

Réglage du ralenti
Le réglage du ralenti se trouve sur le clapet d'air en dessous de l'appareil. Celui-ci permet d'augmenter, diminuer ou fermer complètement l'entrée d'air permanente. Ajustez-le en fonction du tirage de votre cheminée.
Allumage avec telécommande (optionnelle)
- Ouvrir l'Ignition Booster en glissant la commande B vers le milieu
Ouvr le clapet d'entree d'air principal (A) a I'aide de la telecommande en appuyant plusieurs fois par impulsion sur la touche ON/+HI. - Déposer sur la grille du papier ou des copeaux, du petit bois d'allumage et quelques bùches de petit calibre.
- Allumer le papier, laisser la porte de foyer légèrement entrouverte pendant quelques minutes.
- Àpres dix minutes environ, si la combustion est bien démarquee, fermer l'ignition Booster en glissant la commande B vers le haut. Ensuite, regler l'allure désirée à l'aide de la télécommande en appuyant plusieurs fois, par impulsion sur la touche OFF/LO. Avec l'expérience, vous aurez vite fait de découvertir la position qui vous convient le moins.
Allumage manuel
Si vous telécommande ne fonctionne plus, que vos piles sont usagées, vous pouvez régler votre apparéil manuellement. Utilisez alors les commandes manuelles qui se trouvent derrière la portedecendrier:
Ouvril Ignition Booster en glissant la commande B vers le milieu
Ouvr le clapet d'entrée d'air principal en tournant le bouton de commande d'air principal (A) vers la gauche.
- Déposer sur la grille du papier ou des copeaux, du petit bois d'allumage et quelques bùches de petit calibre.
Allumer le papier, laisser la porte de foyer légèrement entrouverte pendant quelques minutes.
- Àpres dix minutes environ, si la combustion est bien démarquee, fermer l'ignition booster (B), régler l'allure désirée à l'aide du bouton d'air principal (A).
Avec l'experience, you aurez vite fait de discoverir la position qui vous convient le mieux.
Remarque
Le clapet d'entrée d'air principal permet de régler l'allure du foyer en ouvrant plus ou moins fort cette entrée d'air. Assurez-vous que I' ignition booster soit toujours fermé pendant le fonctionnement normal.
Pour que la vitre reste propre, il est conseilé de ne pas fermer complètement l'entrée d'air principal, mais de laisser une ouverture minimum en fonction du tirage de la cheminée de manière à réaliser un ralenti de 10h maximum.
En cas de fermetre de l'entrée d'air principal ou en cas de tirage insuffisant de la cheminée, il est normal que la vitre se salisse. Pour nettoyer la vitre (Airwash) vous devez ouvrir l'entrée d'air principal
20
au maximum et ouvrir l'ignition booster afin de faire monter la température dans le foyer (prévoir une nouvelle charge de bois). La vitesse de nettoyage de la vitre est fonction du tirage de la cheminée.
Rechargement du foyer
Pour éviter les émanations de fumée dans le local lors du rechargement et pour une reprise rapide du foyer, suivez ces conseils :
- Recharger l'appareil uniquement quand il ne reste qu'un lit de braises.
Ouvrir le clapet d'entree d'air principal au maximum en tournant le bouton de commande d'air principal (A) vers la gauche. - Régler la commande B au milieu (été Ignition Booster). Laisser bien rechauffer les braises pendant quelques minutes.
Ouvr la porte tres doucement et laisser entrouverte pendant environ 30 secondes. Ensuite ouvr la porte complètement et charger les buches sur les praises. - Fermer la porte de foyer. Lorsque la combustion est bien redémarrée, reglisser le levier vers le haut (position A) et régler l'allure désirée avec le bouton (ou à l'aide de la télécommande en apouvant plusieurs fois par impulsion sur la touche OFF/LO).

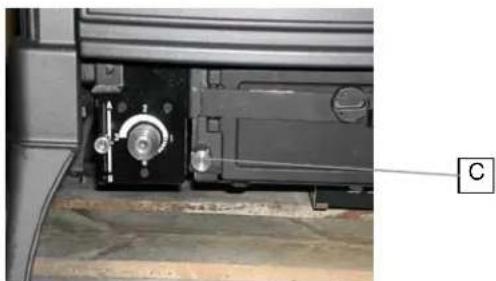

Décendrage
Pour decendre le foyer, secouer d'avant en arriere la tige (C) de la grille oscillante à l'aide du crochet.
Vidanger régulierement les cendres afin d'eviter les débordements du dendrier.
Remarque: le clapet d'entrée d'air principal B doit toujours être fermé (en bas).
Allumage
- Déposer sur la grille du papier, du petit bois d'allumage et un peu de charbon.
- Fermer le clapet d'entrée d'air principal (B), ouvrir l'ignition booster.
- Allumer le papier et laisser prendre le petit bois.
- Àpres dix minutes environ, quand la combustion est bien démarquee, ouvrir la porte de foyer, charger le foyer avec du charbon en veillant à creer un talus au dessus de la grille oscillante
- Fermer la porte de foyer.
- Régler l'allure de votre foyer au moyen de l'ignition booster (A) uniquement.
LE BOIS
Bois:buches jusqu'a 45 cm (399 92)
- briquettes de lignite - buches reconstituees (largeur interne du foyer: 60~cm ) - charbon anthraciteux d'un calibre minimum de 20x30 - des boulets de 20g minimum et des briquettes de charbon.
Utiliser du bois sec qui par définition doit être du bois ayant séché plus de 18 mois sous abri, dans ce cas, les bùches contiennent encore 20% d'humidité!
Le bois est propre et sur, sain, pratiquement inodore. S'il est sec, il s'allume et brule facilement. Sa teneur en cendres est très faible et, de plus, celles-ci sont peu fusibles, ce qui elimine la formation de machefer. Le bois est economique.
Dans les régions forestières et dans la plupart des campagnes, c'est la calorie-bois qui est la moins chère. Un kilo de bois dur sec peut fournir la même quantité de chaleur que: 450 gr d'anthracite; 520 gr de coke; 340 gr de fuel; 320 gr de butane; 0,420 l de petrole lampant.
Quel est le meilleur bois de feu?
Certains bois sont plus reactifs que d'autres pour obtenir le coup de feu. Ceux qui tiennent le mieux au feu sont: le charme, le hêtre, le chêne. Le tremble, le boueau, le tilleul brûlent facilement mais duront moins longtemps. Ensuite viennent les feuillus tendres et les conifères. Le diamètre de la bùche a une importance pour le chauffage. Cependant, ce classement n'est qu'indicatif car le meilleur bois de feu ne peut être que le bois le plus sec.
Quels sont les inconveniens du bois humide?
Un bois humide n'a pas seulement un pouvoir calorifique plus faible, ce qui abaisse la température de combustion, et de ce fait, le rendement. Il s'allume difficilement, brûle mal, dégage de la fumée. Surtout, l'utilisation du bois humide accentue la formation de dépôts dans les conduits de fumées (goudronnage et bistrage) des cheminées.
Goudronnage et bistrage: de quoi s'agit-il?
C'est une maladie possible des conduits de cheminée.
Quand les fumées arrivent à BASSE TEMPERATURE dans la cheminée, une partie de la vapeur d'eau qu'elles transportent se condense. Les constituants les plus lourds se déposent à l'intérieur du conduit. C'est le Goudronnage. Le mélange s'oxyde à l'air et forme des taches brunâtres. C'est le BISTRAGE.
Quatre conditions sont nécessaires pour éviter ces inconvenients: utiliser du bois sec, se servir d'un apparéil concu pour le bois, se brancher sur une cheminée aux parois épaisses et à la section bien régulière (le système à boisseau 20 × 20 cm est fort utilisé) et veiller ce que les tuyaux de raccordement soient aussi courts que possible.
Durée de stockage ?
Les bois débités à la longueur d'utilisation, stockés immédiatement sous abri aéré, sèchent plus vite que les bois laissés en stères. Les quartiers sèchent plus vite que les rondins. Les bois trop petits pour être refendus doivent être saignés. Enlever une partie de l'écorce. Les rondins laissés plus d'un an à l'air libre finissant par être attaqués (pourriture).
La durée de sechage des bois de feu doit être au moins de 18 mois à 2 ans. Cette durée est raccourcie (12 à 15 mois) si on débite le bois à la longueur d'utilisation et si on le stocke, immidiatement après, sous abri aéré.
ENTRETIEN
Le nettoyage de l'écran en verre céramique se réalise à froid à l'aide des produits vendus dans le commerce ou de l'eau vinaigrée. A la fin de chaque saison de chauffe ou plus souvent si l'utilisation de l'appareil ou le combustible l'impose, nettoyer convenablement l'appareil, la buse et la cheminée.
ARRET ESTIVAL
Enlever toutes les cendres résiduelles dans l'appareil, fermer toutes les portes du foyer et les clapets d'entrée d'air.
Si le local est humide, placer eventuellement à l'intérieur du foyer, des sels d'absorption ou/et le déconnecter carrément de la cheminée. Le cas échéant, enduire de vaseline neutre.
FONCTIONNEMENT DEFECTUEUX
Il est principalement du à un tirage insuffisant de la cheminée. Examiner les points suivants:
- La section de la cheminée doit être suffisante (3 ou 4 dm²), le passage ne doit pas être obstrué par des débris, suie....
- La buse est enforcée trop profondement dans la cheminée.
- Le raccordement de l'appareil à la cheminée n'est pas étanche, ou plusieurs apparciels sont raccordés sur la même cheminée, ou encore, le corps de cheminée n'est plus étanche (fissures, clapet de ramonage).
- La cheminée est trop BASSE par rapport aux obstacles environnants, ce qui peut etre la cause d'un tirage trop faible ou de refoulements.
- Remarque: pour l'allure nominale, la dépression mesurée sur la buse doit être au minimum de 1,5 mm de colonne d'eau.
ACCESSIONS
Pique-feu
Crochet à fourche pour sortir le cendrier.
Crochet pour le réglage d'air poignée de descendrage.
VERSION EMAILLEE
Les fendillements qui se produit sur une piece émaillee et qu'en terme de métier nous appelons « tressaillures » ne peuvent enaucun cas constituer un défaut de fabrication.
Ces fendillements sont le résultat d'une différence de coefficient de dilatation entre la fonte et l'email.
Ils ne seront du reste en rien à la parfaite adhérence de l'email.
24
ATTENTION POUR VOTRE SECURITE
- Faites installer votre apparéil par un professionnel compétent.
- En cas de problèmes, adressez-vous directement à lui.
- Demandez lui de vous procurer des pieces originales NESTOR MARTIN, attention aux contréfaçons. Pour vous procurer une piece, adressez vous à votre installateur-revendeur afin d'identifier le repère et le n°de commande de la piece. Communiquez lui alors ces éléments et il se chargeré de vous la commander chez NESTOR MARTIN.
- Il est recommandé de ne pas surestimer la puissance des appareils par rapport au volume à chauffer.
- Ne jamais laisser fonctionner l'appareil avec la porte de dendrier ouverte, car cela pourrait engendrer de graves dommages à l'appareil et à l'émail.
GARANTIE
NESTOR MARTIN garantit aux propriétaires de cet apparéil pendant la période de garantie stipulée plus bas que l' apparéil est dépourvu de défaut de matière et de fabrication. Cette garantie est assortie des conditions spécifiées ci-dessous.
La carte de garantie ci-dessous doit nous parvenir dans les 15 jours qui seront l'installation de l'appareil.
Cette garantie est limitée au remplacement des pieces et ne couvre pas la main d'oeuvre. Tous les frais de main d'oeuvre pour le remplacement des pieces sont à votre charge.
| 1 AN 5 ANS | |
| POIGNEESPIECES EMAILLEES OU LAQUEESRÉGLAGE D'AIRTELECOMMANDE RECEPTEUR MOTEUR | CHAMBRE COMBUSTION |
Exclusions :
La rouille due à la condensation n'est pas couverte.
- Les bruits de dilatation ou rétraction lors de l'allumage et de l'extinction ne sont pas couverts
- Les éclats ou les dommages des surfaces émaillées ou laquées déclarés plus de 7 jours après l'installation ne sont couverts par aucune garantie. Inspectez votre poèle avant de l'accepter pour déceler tout défaut de l'email.
- La garantie ne couvre pas la vitre ainsi que toutes les pieces en contact avec le feu (la grille, le support de grille, les protecteurs, la chicane), ainsi que les dommages occasionnés à la télécommande lors d'une chute.
Toutes les opérations de maintenance et/ou de remplacement de pieces doivent être effectuées pour vous par une société d'entretien ou un spécialiste, reconnu par les distributeurs NESTOR MARTIN.
Pour obtenir une intervention de la garantie pour une piece défectuese, faites remplacer la piece et renvoyez la piece defectueuse au distributeur NESTOR MARTIN pour inspection. Si le défaut est couvert par la garantie, la piece de rechange ne vous sera pas facturée. Les frais de transport de la piece de rechange et le retour de la piece defectueuse sont à votre charge. Ce remplacement ou cette réparation en garantie sera soumis aux termes et conditions de cette garantie pour le restant de la période couverte d'origine.
Cette garantie ne couvreet aucun defaut ni problèmes de fonctionnement dus à un accident, un usage abusif, inapproprié, des modifications, une mauvaise installation ou un mauvais entretien ou maintenance.
Les frais de déplacement d'un agent NESTOR MARTIN auprès d'un utilisateur ne sont pas couverts par la garantie. Un apparéil achété emporté dans un magasin n'est pas garanté par l'usine.
Toute intervention sous garantie ne peut s'effectuer que via un installerur reconnu par NESTOR MARTIN. Dans le cas contraire, les frais d'intervention sont dus de plein droit.
X
CARTE DE GARANTIE A DETACHER ET A RENVOYER A THERMIC DISTRIBUTION.
NOM.
ADRESSE
MODELE
DATE D'ACHAT.SERIE
VEUILLEZ GARDER UNE COPIE POUR VOTRE USAGE PERSONNEL
Cachet de l'installateur
S33##3700A
