Type de produit	Ferme-porte automatique
Marque	Burg Wächter
Modèle	GTS 513
Application	Portes intérieures et extérieures
Montage	En surface
Force de fermeture	Réglable (augmentation progressive)
Vitesse de fermeture	Réglable sur 2 zones (zone 1 : retardée, zone 2 : amortie)
Coup final	Réglable (verrouillage forcé)
Type d'huile	Hydraulique
Matériau du corps	Acier laqué
Couleur	Argent (standard)
Dimensions (L x H x P)	Environ 165 x 90 x 30 mm
Poids	Environ 0,8 kg
Angle d'ouverture max.	180°
Largeur de porte compatible	Jusqu'à 1200 mm (selon force)
Poids de porte compatible	Jusqu'à 80 kg
Type de fixation	Plaque de montage et vis fournies (M5x13, M5x35)
Pièces fournies	Corps, bras, vis, gâche, notice
Entretien	Nettoyage avec un chiffon humide ; ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées disponibles (remplacement du bras, joints)

FOIRE AUX QUESTIONS - GTS 513 Burg Wächter

Comment régler la vitesse de fermeture du GTS 513 ?

Utilisez les deux vis de réglage situées sur le corps du ferme-porte. La zone 1 contrôle la vitesse de fermeture retardée (de l'ouverture maximale à environ 90°), et la zone 2 contrôle la vitesse amortie (de 90° à la fermeture complète). Tournez les vis dans le sens horaire pour ralentir, antihoraire pour accélérer.

Puis-je installer ce ferme-porte sur une porte extérieure ?

Oui, le GTS 513 convient pour portes intérieures et extérieures. Assurez-vous que la porte est compatible (poids ≤ 80 kg, largeur ≤ 1200 mm) et que le montage est protégé des intempéries directes.

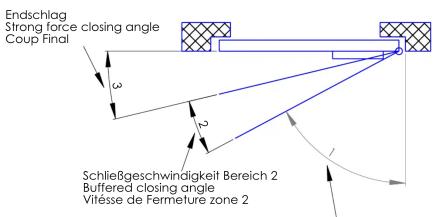

Comment ajuster le coup final (latching action) ?

Le coup final se règle via une vis spécifique (souvent marquée 'Endschlag'). Tournez-la dans le sens horaire pour augmenter la force de verrouillage, antihoraire pour la diminuer. Un réglage trop fort peut endommager la gâche.

Quels types de vis sont fournies avec le GTS 513 ?

La notice mentionne deux types de vis : des vis 4,8x22 (équivalent M5x13) pour la fixation de la plaque de montage, et des vis 4,8x48 (M5x35) pour la fixation du bras sur la porte. Utilisez les chevilles adaptées si nécessaire.

Le ferme-porte peut-il être monté à gauche ou à droite ?

Oui, le GTS 513 est réversible. Il peut être monté aussi bien sur des portes s'ouvrant à gauche (charnière gauche) qu'à droite (charnière droite). Suivez les indications de la notice pour le sens d'installation.

Comment nettoyer et entretenir le ferme-porte ?

Nettoyez régulièrement le corps avec un chiffon doux et humide. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez périodiquement la fixation des vis et le niveau d'huile (si accessible). En cas de fuite, contactez le service après-vente.

Puis-je remplacer le bras du ferme-porte ?

Oui, le bras est une pièce détachable. Vous pouvez commander un bras de rechange auprès de Burg Wächter ou d'un revendeur agréé. Démontez l'ancien bras en retirant les vis et installez le nouveau en suivant les instructions.

Que faire si la porte ne se ferme plus complètement ?

Vérifiez d'abord le réglage de la force de fermeture (augmentez-la). Ensuite, vérifiez l'angle d'ouverture et les obstacles. Si le problème persiste, inspectez le niveau d'huile ou la présence de fuites, et contactez le SAV si nécessaire.

Le ferme-porte fonctionne-t-il avec une porte coupe-feu ?

Le GTS 513 n'est pas explicitement certifié coupe-feu. Pour une porte coupe-feu, utilisez un ferme-porte conforme à la norme EN 1154. Consultez un installateur professionnel.

Où puis-je télécharger la notice complète du GTS 513 ?

Vous pouvez télécharger la notice au format PDF gratuitement sur notre site notice-facile.com. Recherchez 'Burg Wächter GTS 513' dans la barre de recherche.

MODE D'EMPLOI GTS 513 Burg Wächter

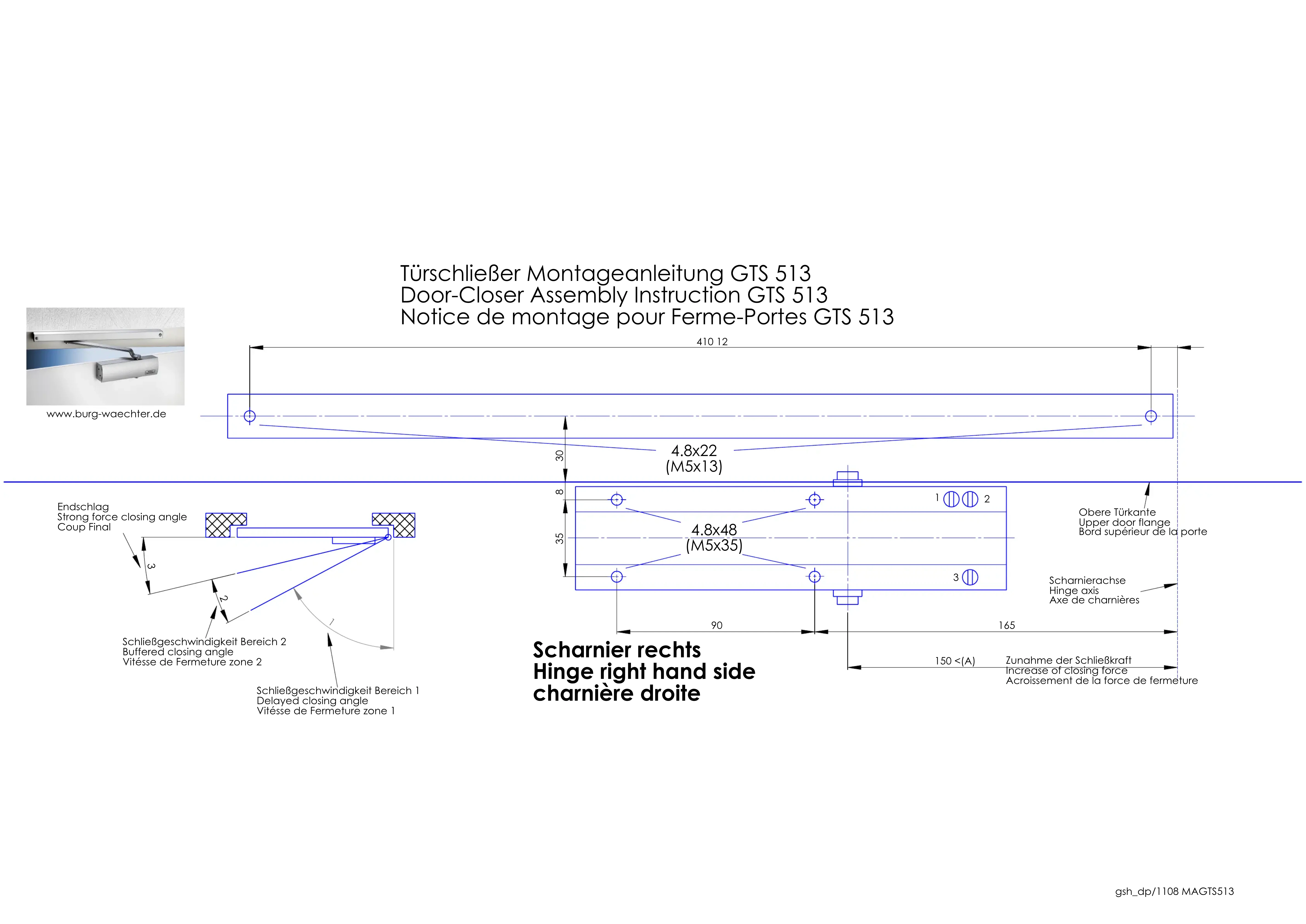

Door-Closer Assembly Instruction GTS 513

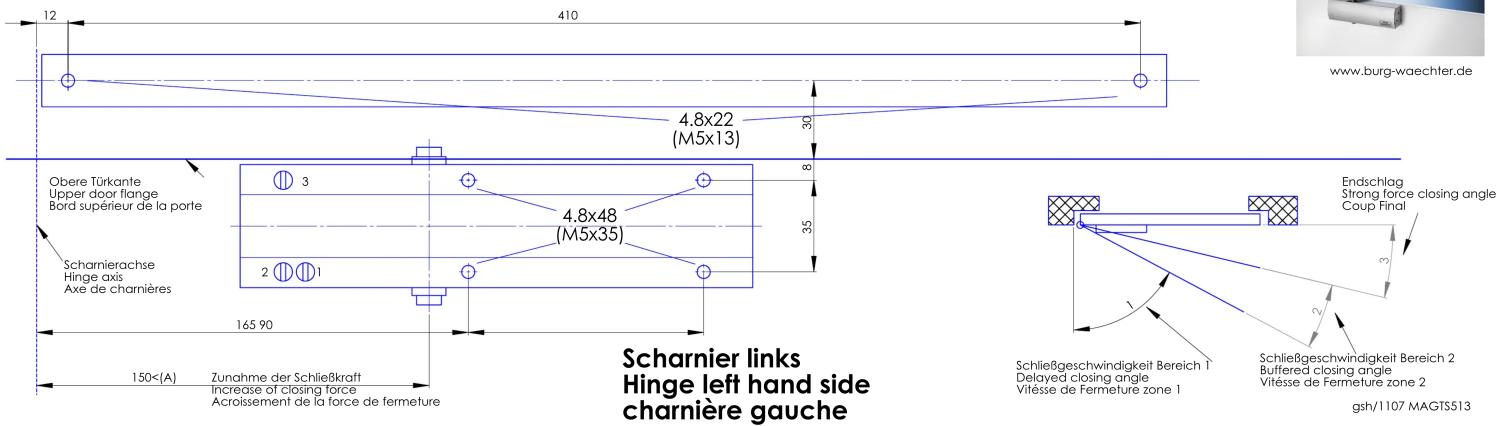

Notice de montage pour Ferme-Portes GTS 513

Notice de montage pour Ferme-Portes GTS 513
