Type de produit	Répéteur Wi-Fi
Norme Wi-Fi	802.11 b/g/n
Fréquence	2.4 GHz
Vitesse de transmission	Jusqu'à 300 Mbps
Port Ethernet	1 port RJ45
Configuration	Via application mobile ou interface web
Compatibilité	Compatible avec la plupart des routeurs Wi-Fi
Dimensions	Compact et léger
Alimentation	Prise secteur
Utilisation	Étendre la portée du réseau Wi-Fi existant
Maintenance	Vérifier les mises à jour du firmware régulièrement
Sécurité	Support des protocoles de sécurité WPA/WPA2
Garantie	Garantie constructeur de 2 ans
Accessoires inclus	Câble Ethernet, guide d'utilisation

FOIRE AUX QUESTIONS - Lina AVIDSEN

Comment configurer le répéteur wifi AVIDSEN Lina ?

Pour configurer le répéteur wifi AVIDSEN Lina, branchez-le dans une prise électrique, connectez-vous au réseau wifi du répéteur avec votre appareil, puis ouvrez un navigateur et entrez l'adresse IP fournie dans le manuel. Suivez les instructions à l'écran pour vous connecter à votre réseau wifi principal.

Que faire si le répéteur ne détecte pas mon réseau wifi ?

Assurez-vous que votre routeur principal est allumé et fonctionne correctement. Vérifiez également que le répéteur est situé à portée du signal wifi du routeur. Si le problème persiste, essayez de redémarrer le répéteur et de le reconfigurer.

Comment réinitialiser le répéteur AVIDSEN Lina ?

Pour réinitialiser le répéteur, appuyez et maintenez le bouton de réinitialisation situé sur l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela rétablira les paramètres d'usine.

Le répéteur AVIDSEN Lina est-il compatible avec tous les routeurs ?

Oui, le répéteur AVIDSEN Lina est compatible avec la plupart des routeurs wifi, qu'ils soient de marque ou non, tant qu'ils utilisent les normes 802.11 b/g/n.

Pourquoi la connexion wifi est-elle lente avec le répéteur ?

La lenteur de la connexion peut être due à plusieurs facteurs, notamment la distance entre le répéteur et le routeur principal, des interférences d'autres appareils électroniques ou une saturation du réseau. Essayez de rapprocher le répéteur du routeur ou de réduire le nombre d'appareils connectés.

Comment savoir si le répéteur fonctionne correctement ?

Le répéteur fonctionne correctement si les voyants lumineux indiquent une connexion stable. Vérifiez les voyants de signal et de connexion sur l'appareil. Vous pouvez également tester la connexion en utilisant un appareil connecté au réseau étendu.

Peut-on utiliser le répéteur AVIDSEN Lina avec un réseau invité ?

Oui, vous pouvez utiliser le répéteur avec un réseau invité, mais assurez-vous que les paramètres de sécurité sont correctement configurés. Suivez les instructions de configuration pour ajouter le réseau invité.

Le répéteur AVIDSEN Lina prend-il en charge la bande 5 GHz ?

Le répéteur AVIDSEN Lina prend en charge les bandes 2,4 GHz et 5 GHz, mais vous devez vous assurer que votre routeur principal est également configuré pour émettre sur ces bandes.

MODE D'EMPLOI Lina AVIDSEN

Avant demettrevoireproduittenservice,veuillezirententivementcette notice pourvous familiariseravecsonfonctionnement.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

AVERTISSEMENTS

• Ne laissez pas les enfants manipulier le produit.
• Ce produit est prévu pour une utilisation exclusivement interieure.
• Le repéateur Wifi ne doit pas être installé dans des conditions extrêmes d'humidité ou de température.
• Ne pas installer à proximé des produits chimiques acides, de l'ammoniaque ou d'une source d'émission de gaz toxiques.
• Ne pas ouvrir le produit, risque de chocolélectrique.
• Le produit ne doit jamais être exposé à des projections d'eau ou à des éclaboussures. Aucun réseau d'eau ne doit être place au-dessus des adaptateurs.

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères.

Les substances dangereuses qu'ils sont susceptibles deContainir peuvent nuire à la santé et à l'environnement.

Faites reprendre ces apparèils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

INTRODUCTION

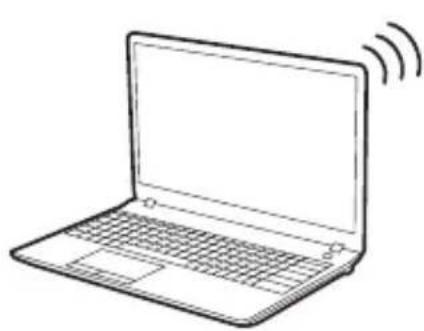

Ce produit permet la mise en réseau filaire ou sans fil d'equipements informatiques ou multimédia. Il peut, au besoin :

• creer un réseau sans fil à partir d'une connexion filaire
• creer une connexion filaire à partir d'un réseau sans fil
• copier un réseau sans fil pour étendre sa portée

Il vous permet ainsi de distribuer l'accès au réseau local ou à l'internet en toute simplicité (box internet, ordinateurs, caméras IP, consoles de jeu...) sans configuration compliquée ou câblage supplémentaire fastidieux.

Dessenà titred'exemple

ÉléMENTS INCLUS

1 Repéteur Wifi

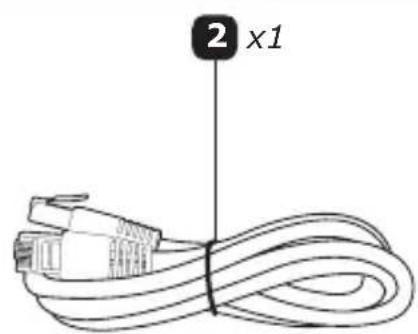

Cable RJ45 pour connexion reseau

PRÉSENTATION DU PRODUIT

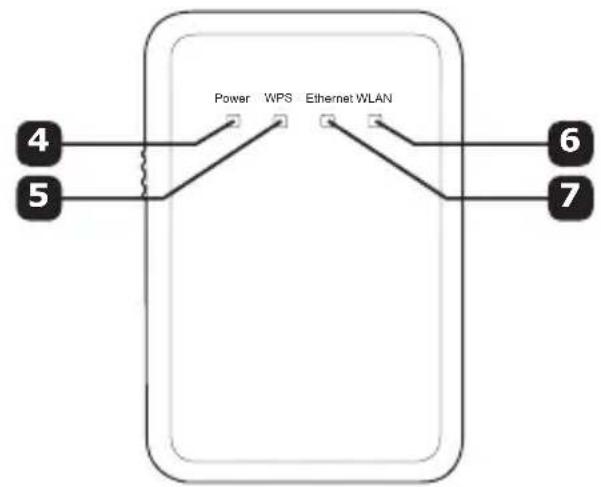

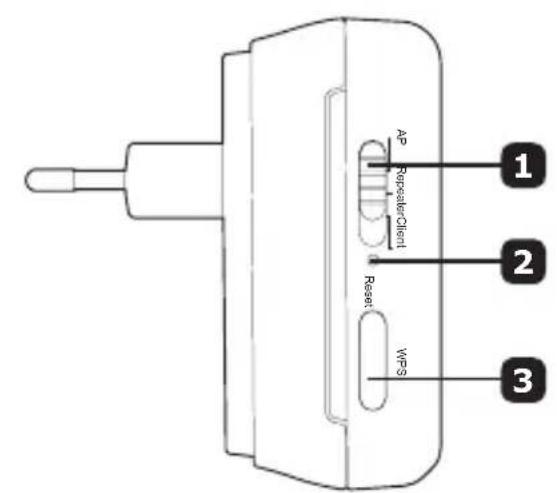

Répéteur Wifi

1 Selecteur de mode
2 Bouton de réinitialisation
3 Touche WPS (Wifi Protected Setup)
4 Temoin Power (alimentation)
5 Témoin WPS (Wifi Protected Setup)
6 Témoin Ethernet (activité réseau filaire)
Témoin WLAN (activité réseau sans fil)

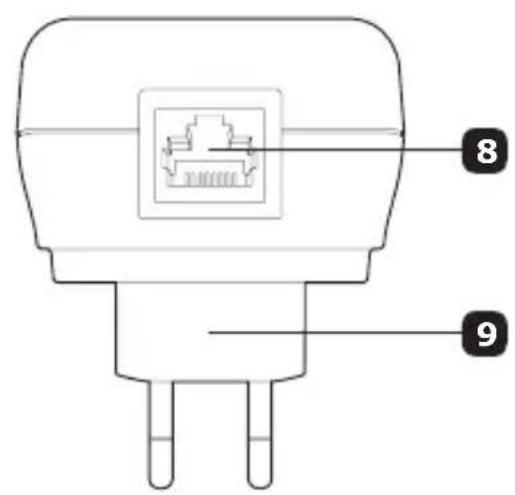

8 Prise RJ45
9 Fiche d'alimentation

Câble réseau RJ45

1 cable réseau est fourni pour connecter vos équipements filaires au repéteur Wifi.

CONFIGURATION

Pour être configuré, le repéteur Wifi doit tout d'abord être connecté temporairement sur un ordinateur.

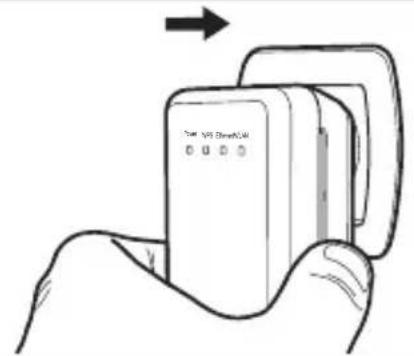

Branchez vous répéteur Wifi sur une prise murale de votre installation électrique.

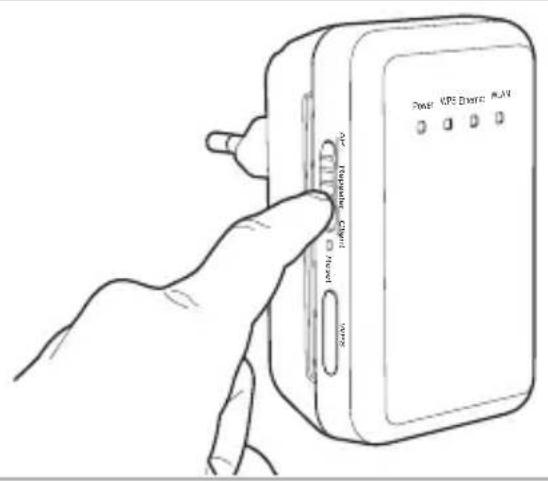

Selectionnez le mode souhaité à l'aide du sélecteur de mode.

Position Mode Description
AP Point d'accès sans fil	Permet de creator un réseau wifi pour y connecter des appareils sans fil (ordinateur portable, tablette, smartphone,amera IP Wifi...)
Repeater Répéteur	Permet de copier un réseau Wifi pour épendre sa portée. Le réseau se connecte à un réseau existant et recrée un réseau identique.
Client Client	Permet de connecter le réseau à un réseau sans fil. En branchant un appleil filaire à la prise RJ45, on le connecte au réseau sans fil (ordinateur ne disposant pas d'une connexion sans fil, imprimante,amera IP filaire...)

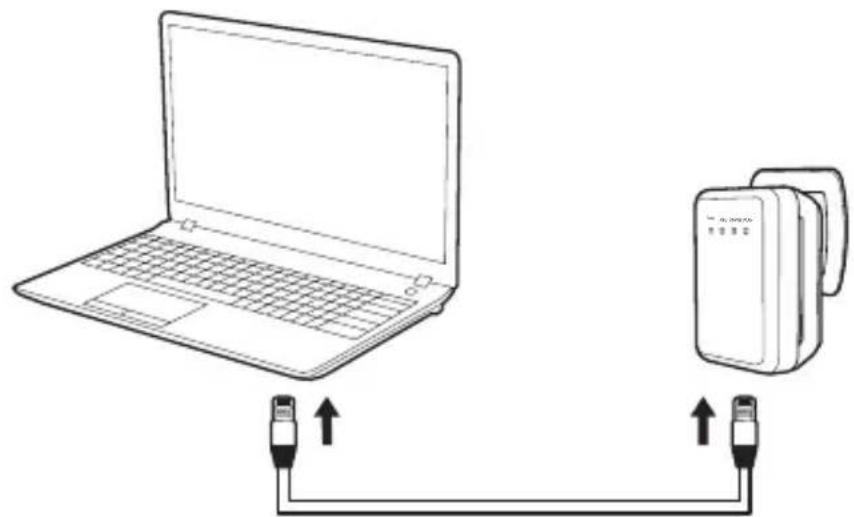

Branchez temporairement le cable reseau d'un ordinateur sur la prise RJ45 du repeteur Wifi. L'ordinateur ne doit etre relié qu'a la passerelle, il doit etre temporairement deconnecté du réseau.

Sur l'ordinateur connecté uniquement au repéteur, lancez votre navigateur internet (Internet Explorer, Google Chrome, Safari, etc.) Dans la barre d'adresse, saisissez 192.168.100.253

Facultatif : Dans certains cas, votre ordinateur ne pourrait trouver votre repéteur. Fixez temporairement l'adresse IP de votre ordinateur sur une adresse de la même plage (192.168.100.2 par exemple) et le masque de sous-réseau sur 255.255.255.0.

Exemple sous Windows :

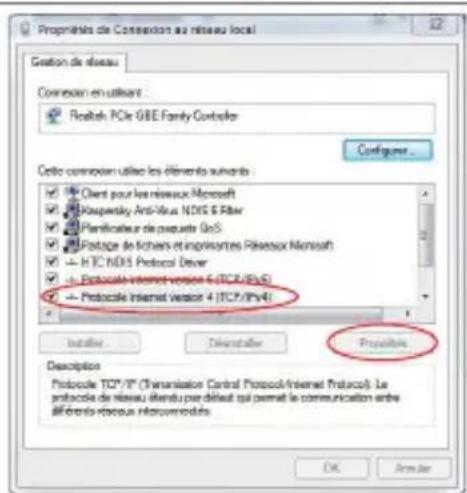

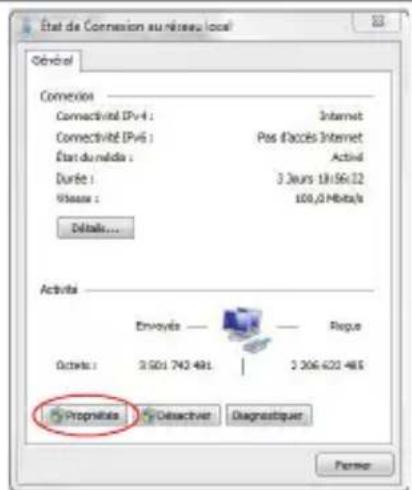

• Ouvrez la liste de vos connexions réseau et double-cliquez sur votre connexion filaire.
• Cliquez sur «Propriétés» dans la fenêtre qui apparaît.
• Dans la liste des propriétés, cherchez et sélectionnez la ligne «Protocole internet v4». Une fois sélectionné, cliquez ensuite sur «Propriétés».

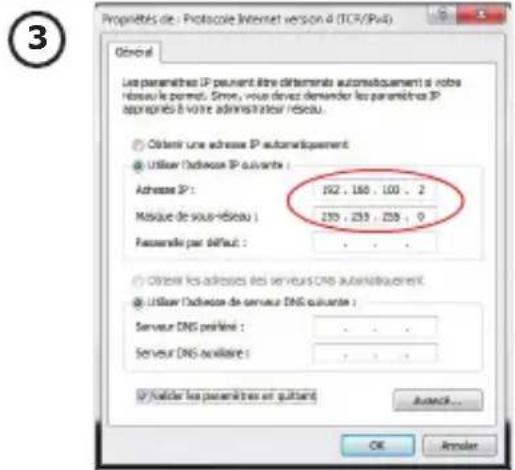

• Cochez «Utiliser l'adresse IP suivante» puis entrez manuellement l'adresse IP 192.168.100.2 et le masque de sous-réseau 255.255.255.0
• Validate les changements.
• Dans la barre d'adresse de votre navigateur internet, saisissez 192.168.100.253
• N'oubliez pas de rétabir à la normale ces réglages réseau lorsque vous aurez terminé la configuration de votre repéteur Wifi.

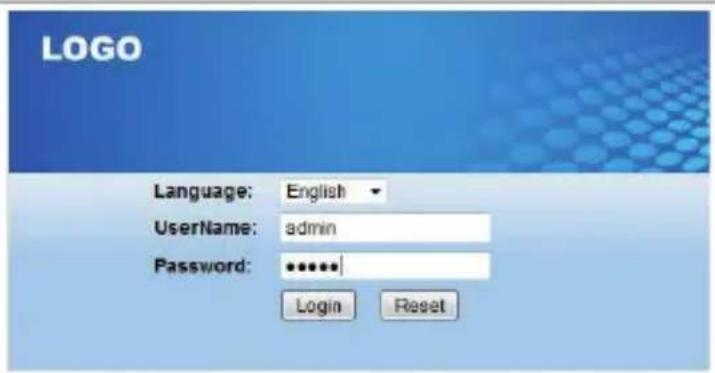

La page de connexion apparait. L'identifant par défaut est admin. Le mot de passage par défaut est également administré. Connectez-vous au repéteur.

1. Si vous avez besoin le mode Point d'accès sans fil (position AP) :

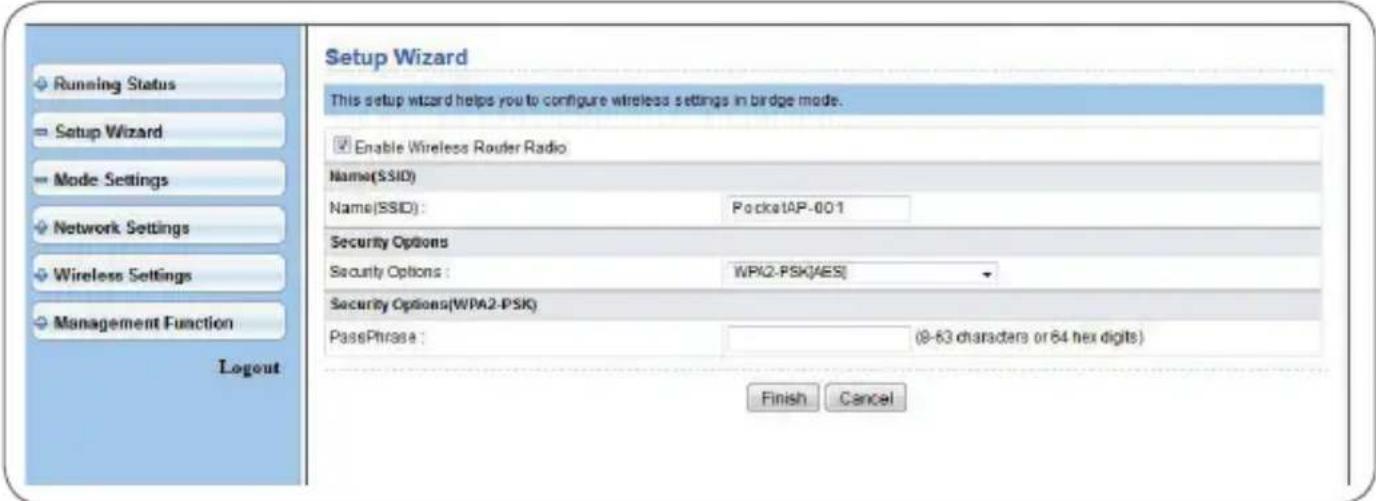

Remplissez à l'écran le nom du réseau sans fil que vous souhaitez créé (SSID), le type de sécurité à utiliser et la clé pour pouvoir se connecter au réseau sans fil. Cliquez ensuite sur Finish.

La configuration est terminée, votre repéteur est réglé pour obtenir le réseau par sa prise réseau filaire et le redistribuer par le réseau sans fil que vous venez de creator.

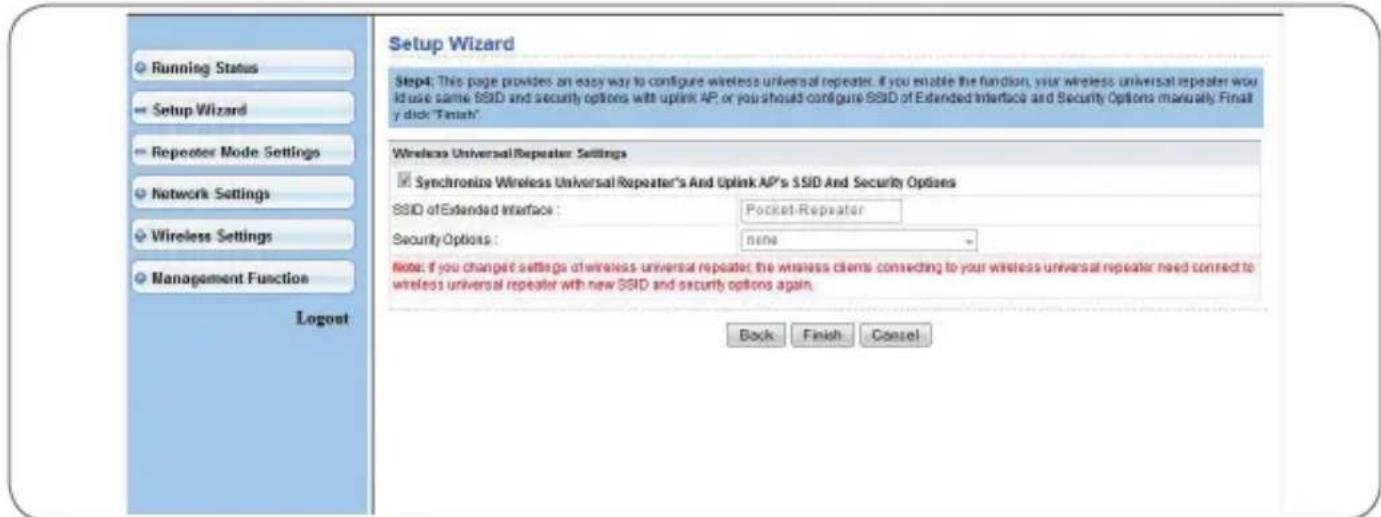

2. Si vous avez besoin le mode Repéteur (position Repeater) :

Laissez le mode « Wireless Universal Repeater Mode » et cliquez sur Next.

Selectionnez le réseau sans fil dont vous voulez etendra la portée.

Renseignez son type de sécurité et sa clé pour que votre repêuteur Wifi puisse s'y connecter.

Confirmez que vous souhaitez conserver le même nom et la même clé en cliquant sur Finish.

La configuration est terminée, votre repéteur est réglé pour se connecter à votre réseau Wifi existant et recréer à son niveau un réseau identique. Tout équipement sans fil connecté à votre réseau Wifi existant (routeur, box...) basculera automatiquement sur le repéteur si le signal de votre routeur ou box est trop faible.

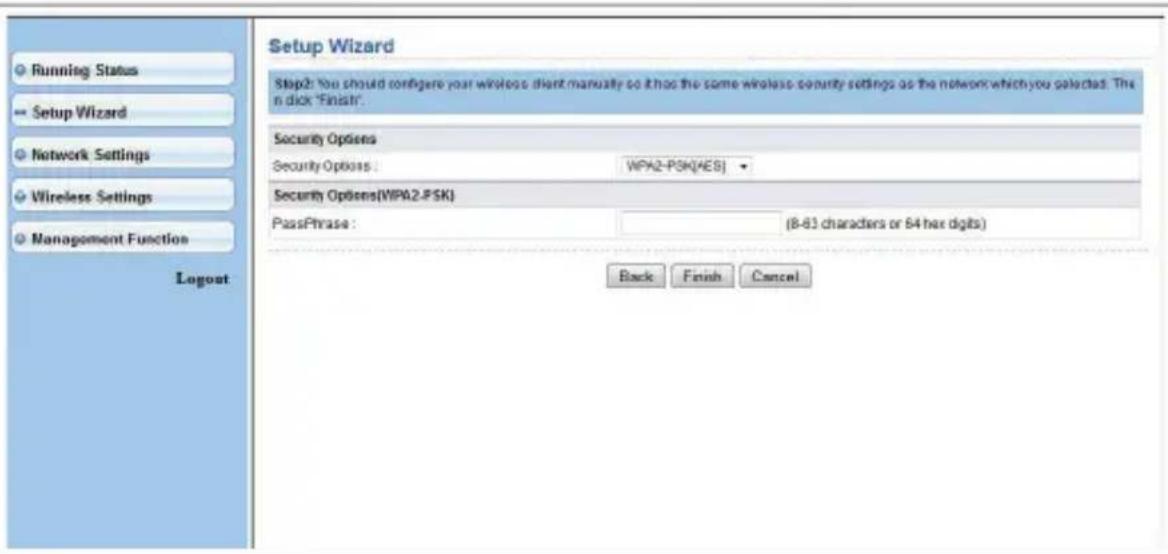

3. Si vous avez besoin le mode Client (position Client) :

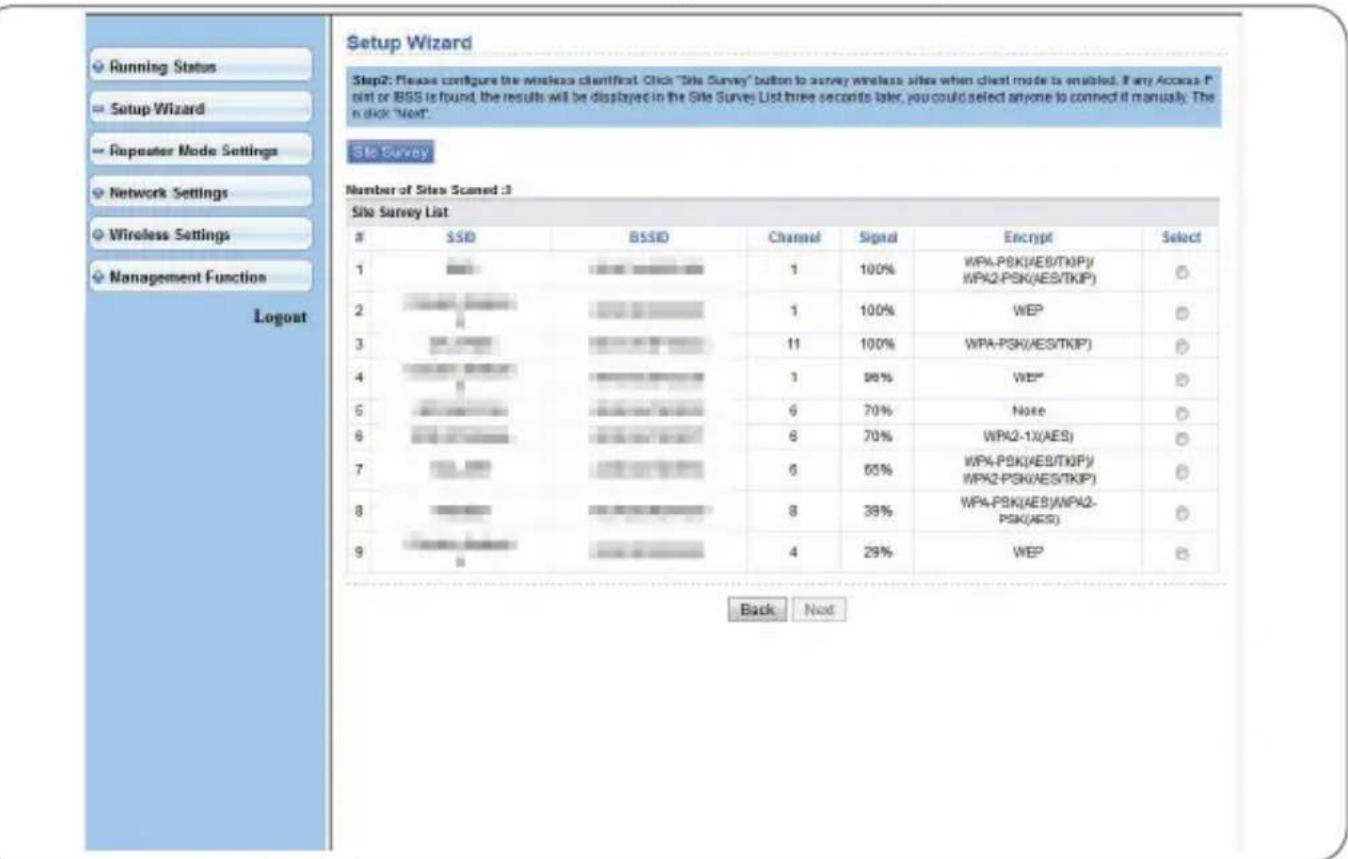

Selectionnez le réseau sans fil auquel vous voulez vous connecter.

Renseignez son type de sécurité et sa clé pour que votre répéteur Wifi puisse s'y connecter puis cliquez sur Finish.

La configuration est terminée, votre repéteur est réglé pour se connecter à votre réseau sans fil, et donner l'accès à l'appareil qui sera connecté sur sa prise réseau.

MISE EN PLACE

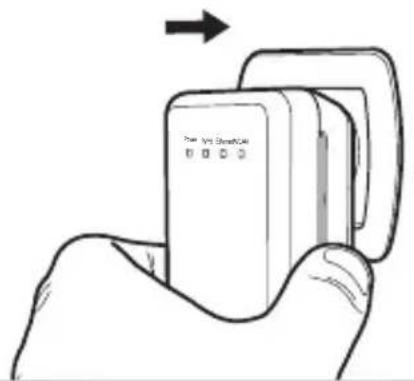

Branchez votre répéteur Wifi sur une prise murale de votre installation électrique.

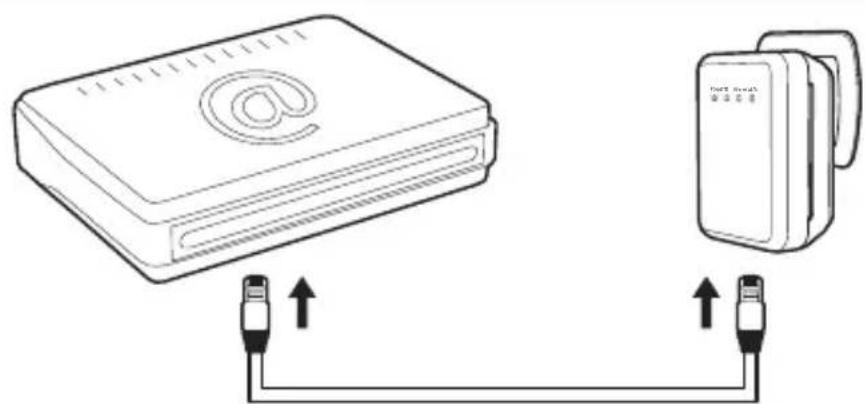

1. Mode Point d'accès sans fil

Connectez au point d'accès votre box ou routeur.

2. Mode Repéteur

Rien ne doit être connecté à la prise RJ45 du repêateur.

3. Mode Client

Connectez au repéteur Wifi l'appareil filaire que vous souhaitez connecter au réseau.

• Lorsque le repéteur est mis sous tension, le témoin Power s'allume en rouge.
• Au bout de quelques secondes, le témoin s'allume en vert.
• Le témoin Ethernet s'allume en vert lors qu'un apparéil est branché sur la prise réseau de la passerelle. Il clignote lorsqu'un traffic réseau est détecté.
• Le témoin WLAN s'allume et clignote de la même façon pour indiquer l'état et le traffic du réseau sans fil.

REINITIALISATION

Pour réinitialiser complètement les réglages de votre repéteur Wifi, appuyez pendant 3 à 5 secondes sur le bouton Reset.

Attention : cette manipulation supprime les réglages filaire et wifi. Vous devrez recommencer la procédure de mise en service.

CHARACTERISTIQUES TECHNIQUES

Répêuteur

Chipset:RTL8196C+RTL8192

Flash:4Mo

SD-RAM : 32Mo

Norme wifi : IEEE 802.11b/g/n

Taux de transfert : 300MBps

Sécurité : WEP/WPA/WPA2 AES/TKIP

Port LAN: RJ45 IEEE 802.3 10/100MBps

Alimentation : 100~240 Vac 50/60Hz

Température d'utilisation: 0^ à 45^

Température de stockage : -20°C à 70°C

Humidité : 10% à 90% sans condensation

DECLARATION DE CONFORMITE

A la directive R&TTE

AVIDSEN déclare que l'équipment désigné ci-dessous :

Répêuteur Wifi reference 108216

Est conforme à la directive 1999/5/CE et sa conformité a été évaluée selon les normes en vigueur :

EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011

EN 301 489-1 V1.9.2

EN 301 489-17 V2.2.1

EN 300 328 V1.7.1

À Chambray les Tours le 06/01/14 Alexandre Chaverot, président

ENTRETIEN ET NETTOYAGE

• Avant tout entretien, débrancher le produit du secteur.
• Ne pas nettoyer les produits avec des substances abrasives ou corrosives.
  Utiliser un simple chiffon doux légrement humidifié.
• Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

GARANTIE

• Ce produit est garanti 2 ans, pieces et main d'oeuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.

ASSISTANCE TÉLÉPHONIQUE

En cas de problème, contacter notre hotline au 0892 701 369.

Audiotel:0.337Euros TTC/min

Du lundi au vendredi de 9h à 12h et de 14h à 18h.
