Vega BC60E HCBE600400S - Poêle HARVIA - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de poêle	Poêle à sauna électrique
Puissance	6 kW
Volume de sauna recommandé	6 à 10 m³
Dimensions (L x P x H)	400 x 600 x 400 mm
Poids	20 kg
Matériau	Acier inoxydable
Contrôle de la température	Thermostat intégré
Installation	Installation murale
Maintenance	Nettoyage régulier des pierres et de l'intérieur du poêle
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Accessoires inclus	Pierres de sauna non incluses
Utilisation recommandée	Pour les saunas privés et commerciaux

FOIRE AUX QUESTIONS - Vega BC60E HCBE600400S HARVIA

Comment installer le poêle HARVIA Vega BC60E ?

Pour installer le poêle HARVIA Vega BC60E, commencez par choisir un emplacement approprié et stable. Assurez-vous que le poêle est à une distance sécuritaire des matériaux combustibles. Suivez les instructions d'installation fournies dans le manuel de l'utilisateur et vérifiez que l'alimentation électrique est correcte avant de brancher l'appareil.

Quelle est la puissance électrique du poêle HARVIA Vega BC60E ?

Le poêle HARVIA Vega BC60E a une puissance de 6 kW.

Comment régler la température sur le poêle HARVIA Vega BC60E ?

Pour régler la température, utilisez le thermostat intégré. Tournez le bouton de réglage pour augmenter ou diminuer la température souhaitée. Attendez quelques minutes pour que la température se stabilise.

Que faire si le poêle ne chauffe pas ?

Si le poêle ne chauffe pas, vérifiez que l'alimentation électrique est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer le poêle HARVIA Vega BC60E ?

Pour nettoyer le poêle, débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour essuyer les surfaces extérieures et un aspirateur pour enlever les résidus de sauna. Ne pas utiliser de produits chimiques abrasifs.

Quelle est la capacité de sauna recommandée pour le poêle HARVIA Vega BC60E ?

Le poêle HARVIA Vega BC60E est recommandé pour des saunas de 6 à 8 m³.

Comment puis-je contacter le service client pour le poêle HARVIA Vega BC60E ?

Pour contacter le service client, veuillez consulter le site web de HARVIA pour trouver les coordonnées de votre distributeur local ou le numéro de téléphone du service client.

Y a-t-il une garantie pour le poêle HARVIA Vega BC60E ?

Oui, le poêle HARVIA Vega BC60E est généralement fourni avec une garantie de 2 ans. Vérifiez les conditions spécifiques dans le manuel de l'utilisateur.

MODE D'EMPLOI Vega BC60E HCBE600400S HARVIA

FR: La sécurité-surchauffe de l'appareil peut également se déclencher à des températures inférieures à -5 °C / 23 °F (stockage, transport, environnement). Avant l'installation, placez l'appareil dans un endroit chaud. La sécurité-surchauffe peut être réinitialisée quand la

température de l'appareil se situe à env. 18 °C / 64 °F. La sécurité-surchauffe doit être réinitialisée avant d'utiliser cet appareil. Reportez-vous au manuel > Réinitialisation de la sécurité-surchauffe.

PYC: 3aunta ot neperpeBa yctpoCTBa taKe moKet OTKNHHTbca npn TemnepaTypax -5°C / 23°F (xpaneHne, TpaHcnpTnOBKa, OKpykaOuMa cpeA). Npeed yctaHOBko npeHeCnTe yctpoCTBO B TeNIOe MeTo. 3aUHTy ot neperpeBa moXHo c6pocntb, KOrDa tempepatypa yctpoCTBa bydert npnb. 18°C / 64°F. Npeed nCnonb-30BAHHem yctpoCTBa Heo6XoDnMo c6pocntb 3aunTy ot neperpeBa. CM. pyKOBoIcTO nonb3OBaTeNa > C6poc yctpoCTBa 3aunTb ot neperpeBa.

Ces consignes d'installation et d'utilisation sont destinées au propriétaire du sauna ou à la personne chargée de l'entretien, ainsi qu'à l'électricien responsable de l'installation électrique du poèle. Àpres l'installation du poèle, ces consignes seront remises au propriétaire du sauna ou à la personne chargée de son entretien. Lire attentivement les consignes d'utilisation avant la mise en service de l'appareil.

Ce poèle est prévu pour chauffer la cabine de sauna à la température ajustate. Il est interdit d'utiliser le poèle à d'autres fins.

Félicitations pour cet excellent choix!

Garantie :

• La période de garantie des poèles et de l'équipement de contrôle utilisés dans les saunas par des familles est de deux (2) ans.
  La période de garantie des poèles et de l'équipement de contrôle utilisés dans les saunas par les résidents d'apartements est d'un (1) an.
• La garantie ne couvreaucun défautresultant du non-respectdes instructionsd'installation, d'utilisation ou de maintenance.
• La garantie ne couvreaucun défautresultant de l'utilisation de pierres non recommandees par le fabricant du poèle.

TABLE DES MATIÉRS

1. MODE D'UTILISATION 58

1.1.Mise en place des pierres du poèle 58

1.1.1.Maintenance 58

1.2.Chauffage du sauna.. 59

1.3. Utilisation du poèle 59

1.3.1. Poèle allumé 59

1.3.2. Durée de pré-programmation (mise en route programmee) 59

1.3.3.Poèle arrete.. 59

1.3.4. Reglage de la températe 60

1.4. Projection de I'eau de vapeur sur les pierres...60

1.5. Conseils pour la seance de sauna 60

1.6.Avertissements 61

1.6.1.Description des symboles.. 61

1.7.Depannage 61

2.CABINE DU SAUNA 63

2.1.Structure de la cabine de sauna 63
2.1.1. Noirissement des murs du sauna 63
2.2. Ventilation de la cabine de sauna 64
2.3.Puisance des poles 64
2.4.Hyqiene de la cabine de sauna 64

1. INSTRUCTIONS D'INSTALLATION 65

3.1.AvantI'ssrtation 65
3.2. Fixation du poèle au mur 66
3.3.Raccordementelectrique 66
3.3.1. Résistance d'isoation du poèle électrique......67
3.4.Installation du centre de contrôle et du
capteur (BC-E) 67
3.4.1.Unites de contrôle adaptations 68
3.5. Réinitialisation de la sécurité surchauffe 69

1. PIECES DETACHEES 96

1.3.1.BkJIoueHneKaMeHKn

NobepHnTe nepeKIOuateIb TaMepa B NoIOKeHne «BkIOUeHo» (IkaA A Ha pnc. 2, 0-4 yaca). KaMeHka HEmEJIeHHO NaHT HaPBeBaTbcra.

1.3.2.YctahOBKa BpeMeHH 3aepKKN BKIOUoyHn (OTLOXeHHoe BkIOUoyHe)

NoBepHnTe nepeKlHouaTeIb TaMepa B noLoJxHeNe 3aJePka BkLHoueHnra (WkaJa B Ha pnc.2,0-8 yaca).KaMeHka HauHET HarpeBaTbcra, KOrda TaIeMepnepeBeDeT nepeKlHouaTeIb B noLoXHeNe 《BkLHoueHO》.NoCJIe 3TOrO neYb

6ydtpa60TaTbOKOJQHTbIpexHacOB.

Ppumep: BbXOTnTe noTu Ha nporykU yaca Ha Tpu, a 3aTEM nocetntb CayHy. YctahOBtte nepeKluoyateIb TaMepaHa Lcnppy 2 B 30He «3aepKka BkLIOueHna

3anyctnc TaHmep. Yepec Da Ya caca KaemKa NaHcT HaRpeBaTcBcN. NocKobky HarpeBaHne 3aHMaet Okono yaca, cayHa 6ydt RoTOBa npimepHo yepe3 Tpu Yaca, Ka Ka3 K BaWemy Bo3BpaAeHHo C nporylKn.

1.3.3.BbIKIOyeHKeKameHKn

KamEnka BbIKHouaETcR, KOrda TaMep NepeBoDNT NepeKIOUaTeB HHyIeBOe NOIOXKeHne. NeyMoXHO OTKIOuHTb BIOBOe Bpem; IJrA 3TOrO HyXHO CAMoCToTBeHo nepeBecn nepe

KJIIOHaTeIb TaIMepa B HULeBOe NOLOXKeHne.

CneNyET BbKIOHHTb KAmEHky nOcIe NOceUeHNr cayHbI. HnOrda peKOMeHNyETcR OCTaBNTb KAmEHky BkJIIOUeHHoH Ha

1.3.1. Kerise sisselulitamine

1.1. Mise en place des pierres du poèle

L'empilement des pierres du poèle a un impact important sur le fonctionnement du poèle (figure 1).

Informations importantes concernant les pierres du poèle :

• Le diamètre des pierres doit se situer entre 5 et 10 cm.
  Utiliser uniquement des pierres angulaires fendues prévues pour etre utilisées dans un poèle. La péricotide, l'olivine et la dolérite olivine sont des pierres adaptées.
• Ne jamais utiliser de « pierres » légères en céramique poreuse ou en stéatite molle dans le poële. Elles n'absorbent pas suffisamment la chaleur et peuvent endommager les résistances.
• Dépoussière les pierres avant de les empiler dans le poèle.

Lors de la mise en place des pierres :

• Ne pas faire tomber de pierres dans le poèle.
• Ne pas coincer de pierres entre les résistances.
• Les pierres ne doivent pas etre entassees de façon trop serrée, afin de ne pas empêcher la circulation d'air à travers le poèle.
• Empiler les pierres de manière à ce qu'elles se soutiennent entre-elles只不过 que de reposer sur les résistances.
• Ne pas former de haute pile de pierres sur le poèle.
• Aucun object susceptible de modifier la quantité ou la direction du flux d'air qui traverse le poèle ne doit être place à l'intérieur du compartment à pierres du poèle ni à proximité de ce dernier.

1.1. Saunastenen opstapelen

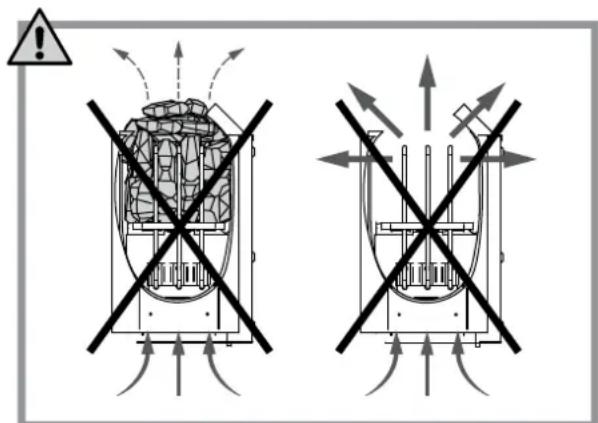

Figure 1. Mise en place des pierres du poèle
Figuur 1. Saunastenen opstapelen

1.1.1. Maintenance

Étant données les variations importantes de tempé rature, les pierres du poèle se désintègrent au fur et à mesure de leur utilisation. Remettre les pierres en place au moins une fois par an, voire plus si le sauna est utilisé féquèment. Dans le même temps, retiret tous les morceaux de pierre de la partie inférieure du poèle et replacer toutes les pierres désintégrées par des nuves. Ainsi, la capacité de chauffage du poèle reste optimale et le risque de surchauffe est évité.

1.1.1. Onderhoud

1.2. Chauffage du sauna

Pour éliminer les odeurs dégagées par le poèle et les pierres lors de la première utilisation, veiller à assurer une bonne ventilation du sauna.

Si la puissance du poèle est adaptée à la cabine de sauna, un sauna correctement isolé atteint la température adequate en une heures environ (2.3.). Les pierres du poèle chauffent généralement à bonne température en même temps que le sauna. La température appropriée pour les séances de sauna se situe entre 65 et 80^

1.3. Utilisation du poèle

Avant la mise en marche du poèle, vérifier qu'aucun objet n'est posé dessus ou à proximité. 1.6

• Les modèles de poèles BC45, BC60, BC80 et BC90 sont équipés d'un interrupteur horaire et d'un thermostat. L'interrupteur horaire permet de régler la durée de fonctionnement du poèle et le thermostat de régler la température. 1.3.1.-1.3.4
• Les modèles BC45E, BC60E, BC80E et BC90E fonctionnent avec le centre de contrôle séparé. Voir les instructions d'installation et mode d'emploi du centre de contrôle.

1.2. Verwarming van de sauna

Placer l'interrupteur horsaire sur la partie « marche » (section A de la figure 2, 0 à 4 heures). Le poèle se met en route immédiatement.

1.3.2. Durée de pré-programmation (mise en route programmee)

Placer l'interrupteur horsaire sur la partie « pré-programmation » (section B de la figure 2, 0 à 8 heures). Le poële commence àchauffer lorsque l'interrupteur est revenu sur la section « marche ». Ensuite, le poële reste allumé pendant environ quatre heures.

Exemple : Vous souhaitez aller vous promener pendant trois heures et profiter ensuite d'une seance de sauna. Placez l'interrupteur hora sur le chiffre 2 de la section « pré-programmation »

La minuterie se met en marche. Au bout de deux heures, le poèle commence àchauffer. Comme le sauna est chauffé en une heures environ, il sera prét pour votre séance après environ trois heures, c'est-à-dire à votre retour de promenade.

1.3.3. Poèle arrêté

Le poèle s'arrête lorsque l'interrupteur horsaire revient sur zéro. Il est possible d'eteindre le poèle à tout moment en plaçant soi-même l'interrupteur horsaire sur zéro.

1.3.1. Oven inschakelen

Figure 3. Thermostat
Figuur3. Thermostaatschakelaar

Éteindre le poèle après la séance de sauna. Il est parfois conseilé de laisser le poèle en route pendant un certain temps pour faire secher correctement les parties en bois de la cabine.

REMARQUE: Vérifier toujours que le poèle s'est étéint et a arrêté de chauffer lorsqu'la minuterie a replaced l'interrupteur hora sur zéro.

1.3.4. Réglage de la température

Le thermostat (figure 3) sert à dévelopir la tempé rature souhaitation dans la cabine de sauna. Proceder à des essais pour trouver le réglage qui convient le mistroux.

Commencer les essais sur la position maximale. Si, pendant la seance de sauna, la température augmente trop, tourner légèrement l'interrupteur dans le sens inverse des aiguilles d'une montre. Remarque : même un petit décalage par rapport à la partie maximale modifiera considérablement la température du sauna.

1.4. Projection de l'eau de vapeur sur les pierres

L'air du sauna devient sec en chauffant. Pour obtenir une humidité convenable, il faut projeter de l'eau sur les pierres brûlantes du poële. La chaleur et la vapeur produit un effet différent d'une personne à l'autre - en procédant à des essais, on peut trouver le niveau de température et d'humidity qui convient le mistroux.

REMARQUE: La contentance de la louche utilisée ne doit pas excéder 2 dl. Ne pas projeter ou verser une quantité d'eau plus importante en une seule fois. En effet, lors de l'évaporation, l'excedent d'eau bouillante pourrait éclabousser les personnes représentes dans le sauna. Veiller aussi à ne pas projeter d'eau sur les pierres lorsque celui'un se trouve à proximé du poèle, la vapeur bouillante risquant de causeurs des brûlures.

REMARQUE: N'utiliser que de l'eau replissant les exigences de qualité de l'eau domestique (tableau 1). Pour aromatiser l'eau de vapeur, n'utiliser que des essences prévues à cet effet. Suivre les consignes figurant sur l'emballage.

1.5. Consels pour la séance de sauna

• Commencer la séance de sauna en se lavant.
• S'asseoir dans le sauna et profiter de la vapeur aussi longtemps que cela reste/agreable.
• Oublier le stress et se détendre!
• Le code des bonnes manieres dans un sauna préconise de ne pas déranger les autres par un comportement bruyant.

• Ne pas faire fuir les autres occupants en projetant une quantité excessive d'eau de vapeur.
• Se rafraîchir la peau afin de la refroidir. Les personnes en bonne santé peuvent profiter d'une baignade rafraîchissante si cela est possible.
• ÀpRES la séance de sauna, se laver.
• Se reposer, puis se rhabiller. Boire un verre d'eau fraîche ou une boisson gazeuse pour rétablit son équilibre hydrique.

1.6. Avertissements

• Des séances prolongées dans un sauna chaud provoquent une élevation de la température du corps qui peut s'avérer dangereuse.
• Se tener éloigné des pierres et les parties métalliques du poèle. Elles risquent de provoquer des brûlures.
• Tenir les enfants éloignés du poële.
• Les enfants, les handicapés et les personnes affaiblies ou en mauvaise santé doivent être accompanies lors des séances de sauna.
• Il est conseilé de consulter unmedicineau cas ou les séances de sauna seraient contre-indiquées.
• Discuter avec un bébé d'âge en bas âge aux séances de sauna (âge, température du sauna, durée des séances ?)
• Toujours se déplacer avec la plus grande prudence, les bancs et le sol pouvant être glissants.
• Ne pas prendre un sauna sous l'effet de produits narcotiques (alcool, médicaments, drogues etc.).
• Ne jamais dormir dans un sauna chaud.
• L'air marin et humide est susceptible d'avoir une action corrosive sur les surfaces métalliques.
• Ne pas utiliser le sauna pour y faire secher du linge sous peine de provoquer un incendie ou d'endommager les pieces électriques en raison de l'humidité excessive.

1.6.1.Description des symboles.

Manuel utilisateurs

Ne pas couvrir.

1.7. Dépannage

REMARQUE! Toutes les opérations d'entretien doivent être réalisées par un professionnel de la maintenance.

Le poèle ne chauffe pas.

La cabine de sauna chauffe doucement. L'eau versée sur les pierres du poèle refroidit trop rapi-dement.

• Vérifier que les fusibles du poèle sont en bon état.
• Vérifier que toutes les résistances s'allument lorsque le poèle est allumé.
• Augmenter le réglage du thermostat (1.3.4.).
• Vérifier que le poète est suffisamment puissant (2.3.).
• Vérifier les pierres du poèle (1.1.). Des pierres en piles trop serrées, le tassement progressif des pierres ou un type de pierres inadapté risquent de générer le flux d'air qui traverse le poèle et ainsi de limiter son efficacité.
• Vérifier que la ventilation de la cabine de sauna est adaptée ( 2.2.)

La cabine de sauna chauffe rapidement, mais la température des pierres reste insuffisante. L'eau versée sur les pierres passé à travers.

• Vérifier que le poèle n'est pas trop puissant (2.3.).
• Vérifier que la ventilation de la cabine de sauna est adaptée (2.2.).

La cabine de sauna ne chauffe pas de façon uniforme.

• Verifiez que le poèle a été installé à la bonne hauteur. Le poèlechauffe le mistrés la sauna lorsqu'il est installé à 100 mm du sol. La hauteur d'installation maximale est de 200 mm. (3.2.)

Le panneau ou les autres matériaux proches du poèle noircissant rapidement.

• Vérifier que les distances de sécurité sont respectées (3.1.).
• Vérifier les pierres du poèle (1.1.). Des pierres en piles trop serries, le tassement progressif des pierres ou un type de pierres inadapté risquent de générer le flux d'air qui traverse le poèle et ainsi d'entrainer la surchauffe des matérielux environnants.
  Voir egalement le paragraphe 2.1.1.

Une odeur se dégage du poèle.

Voir le paragraphe 1.2.
Lorsqu'il est chaud, le poèle peut accentuer les odeurs générées dans l'air mais qui ne sont pas liées au sauna ni au poèle. Exemples: peinture, colle, graisse, assaisonnements.

Le poèle émet du bruit.

• BC: L'interrupteur horsire est un dispositif mécanique qui, en fonctionnement, émet le bruit d'un mécanisme d'horloge. Si l'interrupteur horsire émet ce bruit même lorsque le poèle est étant, vérifie le câblage de l'interrupteur.
• Des détonations peuvent parfois se faire entendre; elles sont vraisemblablement dues au craquement des pierres sous I'effet de la chaleur.
• La dilatation thermique des composants du poèle peut entrainer l'émission de bruits lorsque le poèle chauffe.

De saunarimte warmt langzaam op. De saunaste-nen koelen snel af als er water op gegood wordt.

2.1. Structure de la cabine de sauna

A. Laine isolante, épaisseur 50 à 100 mm. La cabine doit être soignement isolée, pour pouvoir mainer le poèle à une température assez BASSE.
B. Protection contre l'humidité, par ex., papier almi-nium. Placer le côté brillant du papier vers l'intérieur du sauna. Assembler les raccords avec du ruban adhésiif almi-nium.
C. Espace d'aération d'environ 10 mm entre la protection contre l'humidité et le panneau (recommendation).
D. Lambris léger de 12 à 16 mm d'épaissur. Avant d'installer les lambris, vérifier le câblage électrique et les renforts des murs, nécessaires à l'installation du poèle et des banquettes.
E. Espace d'aération d'environ 3 mm entre le mur et le panneau de plafond.
F. La hauteur du sauna est généralement de 2100 à 2300 mm. La hauteur minimale dépend du poèle (voir tableau 2). L'espace entre la banquette supérieure et le plafond ne doit pas dépasser 1 200 mm.
G. Utiliser des revêtements de sol en céramique et des joints en ciment sombres. Les particules dues à la désitégration des pierres du poële et les impuretés contenues dans l'eau du sauna peuvent noircir et/ou endommager les revêtements de sol fragiles.

REMARQUE: demander aux autorités de lutte contre l'incendie quelles parties de la paroi-coupe feu peuvent être isolées. Les conduits de fumée utilisés ne doivent pas être isolés.

REMARQUE: les plaques de protection légères montées directement contre le mur ou le plafond représent un risque d'incendie.

2.1.1. Noircissement des murs du sauna

Avec le temps, i est tout à fait normal que les surfaces en bois de la cabine de sauna noircissant. Ce noircissement peut être accéléRED par

la lumiere du soleil
- la chaleur du poèle
- les agents de protection appliqués sur les murs (les agents de protectionprésentent un faible niveau de résistance à la chaleur)
les fines particules provenant des pierres du poèle qui sont soulevées par le flux d'air.

L'air de la cabine de sauna doit se renouveler six fois par heures. Le schéma 5 présente différentes options de ventilation de la cabine.

A. Emplacement de la bouche d'air. Pour une ventilation mecanique, placer la bouche d'air au-dessus du poèle. Pour une ventilation par gravité, placer la bouche d'air en dessous ou à côté du poèle. Le diamètre du conduit d'acciviée d'air doit être de 50 à 100 mm. BC-E: Ne pas placer la bouche d'acciviée d'air de manière à ce que le flux d'air refroidisse le capteur de température (voir les instructions d'installation du capteur de température contenues dans les instructions d'installation de l'unité de contrôle) !
B. Bouche d'évacuation d'air. Placer la bouche d'évacuation d'air pres du sol, aussi loin que possible du poèle. Le diamètre du conduit d'évacuation d'air doit être le double de celui du conduit d'arrivée d'air.
C. Bouche d'air facultative pour le séchage (fermée pendant le chauffage et les séances de sauna). Le sauna peut aussi être séché en laissant la porte ouverte après la séance.
D. Si la bouche d'évacuation d'air se trouve dans la salle de toilette, l'espace sous la porte de la cabine doit etre au moins de 100~mm La ventilation mecanique est obligatoire.

2.3. Puissance des poêles

Lorsque les murs et le plafond sont couverts de panneaux et que l'iso1ation derriere les panneaux est adaptee, la puissance du poele est definie en fonction du volume du sauna. Les murs non isolés (brique, bloc de verre, beton, tuiles, etc.) augmentent le besoin en puissance du poele. Ajouter 1,2m^3 au volume du sauna pour chaque metre carre de mur non isolé. Par exemple, une cabine de 10m^3 equipée d'une porte en verre nécessite un puissance équivalente à celle d'une cabine d'environ 12m^3 . Si la cabine est equipée de murs en madriers, multiplier le volume du sauna par 1,5. Choiser la puissance de poèle adaptée dans le tableau 2.

2.4. Hygiène de la cabine de sauna

Utiliser des serviettes pour banc pendant la seance de sauna, pour éviter que la transpiration ne coule sur les banquettes.

Les banquettes, les murs et le sol du sauna doivent être soigneusement lavés au moins tous les six mois. Utiliser une Brosse à récurer et du dédTergent pour sauna.

Essuyer la poussière et la saleté accumulées sur le poële à l'aide d'un chiffon humide. Éliminer les traces de chaux générées sur le poële avec une solution d'acide citrique à 10 % et rincer.

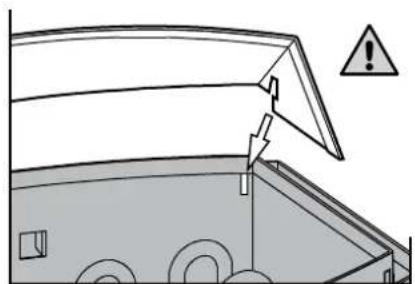

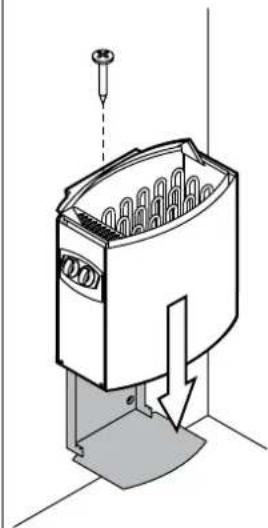

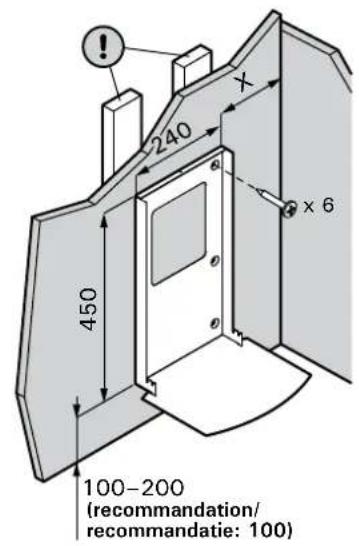

3.1. Avant l'installation

Avant de se lancer dans l'installation du poèle, bien dire les consignes et vérifier les points suivants :

La puissance et le type du poèle à installer sont-ils adaptés au sauna en question? Le volume du sauna ne doit être ni inférieur ni supérieur à celui indiqué dans le tableau 2.
- La tension d'alimentation est-elle adaptée au poèle ?
- L'emplacement du poèle satisfait-il aux exigences de distances de sécurité minimales figurant dans la figure 6 et le tableau 2?
3.5. Réinitialisation de la sécurité surchauffe

Ces valeurs doivent impérativement être respectées pour éviter tout risque d'incendie. Le sauna ne doit être équipé que d'un seul poèle électrique.

Tableau 2. Données d'installation / Tabel 2. Installatiedetails
Figure 6. Distances de sécurité (toutes les dimensions sont fournies en millimétres)
Figuur 6. Veiligheidsafstanden t.o.v. de saunaoven (alle afmetingen in millimeters)

Le poèle peut être installé dans un renforcement à condition que celuici ait une hauteur de 1900 mm au minimum. De saunaoven kan in een uitsparing worden gemonteerd die een minimale hoogte heeft van 1900 millimeter.
A min. De la surface latérale au mur, au banc supérieur ou à la rambarde supérieure. Van zijkant tot wand, bovenste bank of veiligheidsleuning.	B min.	C min. De la surface avant au banc supérieur ou à la rambarde supérieure. Van voorzijde tot bovenste bank of veiligheidsleun
BC45/BC45E 35	20	35
BC60/BC60E 50	30	50
BC80/BC80E 100	30	80
BC90/BC90E 120	40	100

1.3.4.2.

TYPE X min.
BC45/BC45E 145
BC60/BC60E 160
BC80/BC80E 210
BC90/BC90E 220

Figure 7. Fixation du poèle au mur (toutes les dimensions sont fournies en millimétres)
Figur 7. De saunaoven aan de muur bevestigen (alle afmetingen in millimeters)

3.2. Fixation du poèle au mur

Voir figure 7.

1. Enlever les deux cartons de protection avant de l'installation.
2. À l'aide des vis livrées avec le poèle, fixer la console d'installation du poèle sur le mur. NB! La présence derrière le lambris devant receivevoir les vis de fixation d'une piece de renfort, par exemple une planche supplémentaire, serait obligatoire, pour que les vis soient solidement fixées. Mais s'il n'y a pas de planches de renfort derrière le lambris, il est possible de fixer les vis solidement sur le lambris.
3. La droite ou la gauche du dominance asymétrique de chauffage peut être changé également en l'installant sur le mur bâtie. Assurez-vous que le fermoire est correctement bien attaché dans le trou.
4. Soulever le poèle sur la console fixée contre le mur de telle sorte que les crochets de fixation de la partie inférieure de la console s'encastrent derrière le bord du chassis du poèle et que la rainure de la partie supérieure du poèle se plaque contre la console d'installation. Bloquer le poèle à la hauteur du rebord supérieur contre la console à l'aide de la vis.

3.3. Raccordement électrique

Le raccordement du poèle au secteur ne doit être réalisé que par un électricien professionnel et conformément aux règlements en vigueur.

• Le poèle est connecté de façon semi-fixe au boîtier de jonction (figure 8: A)itué sur le mur du sauna. Le boîtier de jonction doit être étanche aux éclaboussures. Sa hauteur par rapport au sol ne doit pas dépasser 500~mm .
• Le cable de raccordement (figure 8: B) doit être un cable caoutchoute de type H07RN-F ou

équivalent. NB! Le recours à un cable isolé en PVC comme cable de raccordement est interdit en raison de sa sensibilité à la chaleur.

• Les cables de raccordement ou d'installation arrivant dans le sauna ou dans les murs du sauna, à une hauteur supérieure à 1000 mm du sol, doivent supporter, en charge, une température de 170^ au moins (par exemple SSJ). Les équipements electromiques installés à une hauteur supérieure à 1000 mm du sol du sauna doivent être homologues pour une utilisation à température ambiente de 125^ (marquage T125).
  Le centre de commande (poèle BC) est équipé, parallèment aux bornes de secteur, d'uneborne (P) permettant le contrôle du chauffage électrique (figure 10). La commande de tension est transmise depuis le poèle lorsque ce dernier est allumé. Le cable de contrôle du chauffage électrique est relié directement au boîtier de jonction du poèle, d'ou il continue au moyen d'un cable de raccordement caoutchoute écais vers le connecteur à ligne du poèle. Si le deuxième trou pour le câblage n'est pas en cours d'utilisation, le serre-câble doit être visse (fermé).
  Lors de la fermetre du couvercle du boitier de connexion, veillez a ce que le rebord supérieur du couvercle soit bien en place. Si ce n'est pas le cas, de I'eau risque de pénétrer dans le boitier de connexion. Figure 8.

3.3.1. Résistance d'iso1ation du poèle électrique

Lors de l'inspection finale des installations électriques, il est possible que la mesure de la résistance d'isolement du poèle revèle une « fuite», due à l'humidité ambiente qui a pu pénétrer dans la matière isolante des résistances de chauffage (pendant le stockage/transport). L'humidité disparaître des résistances quand le sauna aura été chauffé deux ou trois fois.

Ne pas raccarder l'alimentation du poèle électricque par le disjoncteur différentiel!

3.4. Installation du centre de contrôle et du capteur (BC-E)

Des consignes détaillées concernant la fixation sur le mur du centre de contrôle sont fournies avec ce dernier. Installer le capteur de température sur le mur du sauna au dessus du poèle, dans l'axe central de la largeur de ce dernier, à 100 mm du plafond. Figure 6.

Ne pas placer la bouche d'arrivee d'air de maniere a ce que le flux d'air refroidisse le capteur de tempeature. Figure 5.

3.4.1. Unités de contrôle adaptées

Harvia Griffin CG170
Harvia C150
Harvia Xenio CX170
Harvia C90

Voir les derniers modèles d'unités de contrôle dans notre site Web www.harvia.com.

3.5. Réinitialisation de la sécurité surchauffe

Si la température de la cabine de sauna devient dangereusement élevée, la sécurité-surchauffe coupe définitivement l'alimentation du poèle. Il est possible de remettre la sécurité-surchauffe à zéro lorsque le poèle a refroidi. La raison de l'arrêt doit être déterminé avant d'appuyer sur le bouton.

• Les pierres se sont-elles effritées et resserrentes dans le compartment à pierres?
• Le poèle est-il resté longtemps sans être utilisé ?
  Le capteur du thermostat est-il mal place ou cassé ?
• Le poèle a-t-il étè soumis à un choc violent (par exemple durant le transport)?

La sécurité-surchauffe de l'appareil peut egalément se déclarer à des températures

lement se deciencer a des temperatures inférieures à -5 °C / 23 °F (stockage, trans

port, environnement). Avant l'installation, placez l'appareil dans un endroit chaud. La sécurité-surchauffe peut etre réinitialisée quand la température de I'appareil se situe a env. 18^ / 64^ .La sécurité-surchauffe doit etre réinitialisée avant d'utiliser cet apparéil.

BC-E

Voir les instructions d'installation du centre de contrôle.

3.5. Oververhittingsbeveiling resetten

B: Le bouton de remise à zéro se trouve dans le boîtier de raccordement du poële. Seule une personne habilitée à effectuer des installations électriques peutaccomplir cette tâche.
B: De resetknop bevindt zich in de aansluitdoos van de oven. Alleen personen die bevoegd zijn voor het uitvoeren van elektrische installations mogen de oververhittingsbeveiliging resetten.

1. EKSPLOATACJA PIECA 1. POKNY K POUZITI
