MODE D'EMPLOI TSV76HDU SERVIMAT

Terminal Satellite Haute Définition avec port USB et lecteur multimédia

Notice d'installation et d'emploi

Cher client,

merc d'avoir choisi le terminal numérique satellite haute definition SERVIMAT TSV7600HDU.

Fabrique sous licence Dolby Laboratories il est idéal pour receivevoir les chaînes de l'offre de service TNTSAT.

Le terme << Dolby >> et le sigle double D sont des marques commerciales de Dolby Laboratories.

Si à la mise en service du terminal les barres de niveau et qualité du signal indiquent que la réception est mauvaise,

il est conseilé de faire appel à un personnel qualifié pour contrôleer votre installation.

FOURNIS AVEC LE TERMINAL :

1 notice d'installation et d'utilisation,
1 bloc alimentation,
1 telecommande,
2 piles type AAA,
1 carte à puce TNTSAT.

Accessoire associé non fourni :

1 cordon avec jack et capteur (pour le déport des fonctions de la télécommande).

NB: à la première insertion de la carte dans le terminal, les droits d'accès aux chaînes de l'offre de service TNTSAT s'activent automatiquement pour 48 mois.

Il est recommandé d'effectuer l'activation avant la date limite d'initialisation de la carte.

Dans le cas ou il manquerais un accessoire, contactez sans attendre votre revendeur.

Le terminal SERVIMAT TSV7600HDU et la carte sont garantis 24 mois à partir de la date d'achat.

La validité de la garantie est confirmée par la date de la première mise en service.

NB：

en cas de panne avérée, le terminal, la télécommande, ainsi que la carte d'accès d'origine doivent être rapportés à votre revendeur.

ATTENTION:

la garantie ne s'applique pas à un terminal en panne renvoyé au service après vente sans la télécommande et la carte d'accès d'origine.

Ce terinal est labellise CANAL READY ce qui permet de vous abonner aux chaines et services du Groupe Canal Plus.

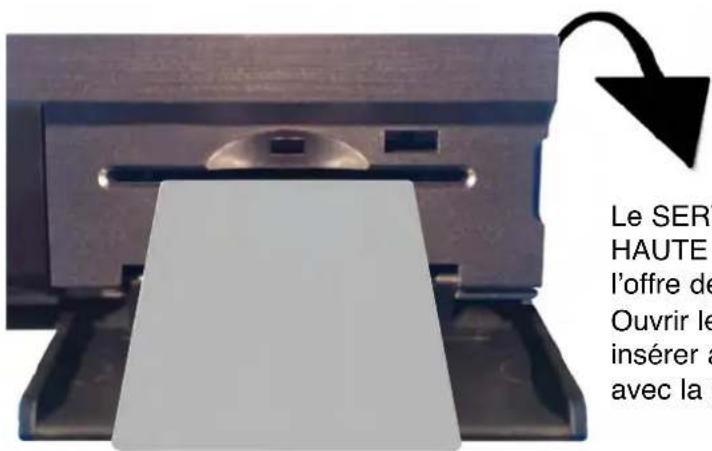

Après avoir reçu votre carte d'abonnement, insérez la (puce vers le bas) à la place de la carte TNTSAT.

L'installation des chaînes et services du Groupe Canal Plus relatifs à votre abonnement est automatique et ne durable que quelques secondes.

SOMMAIRE

• Page 1 : sommaire.
• Page 2 : caractéristiques et consignes de sécurité.

A PROPOS DU TERMINAL SERVIMAT TSV7600HDU

• Page 3 : fonctions de la face avant et du panneau arrêté.
• Page 4: raccordements à l'antenne et aux périphériques.
• Page 5 : utilisation et fonctions de la télécommande.

PREMIERE MISE EN SERVICE

• Page 6: la carte à puce, raccordement du transfert des fonctions de la télécommande (transfert IR).

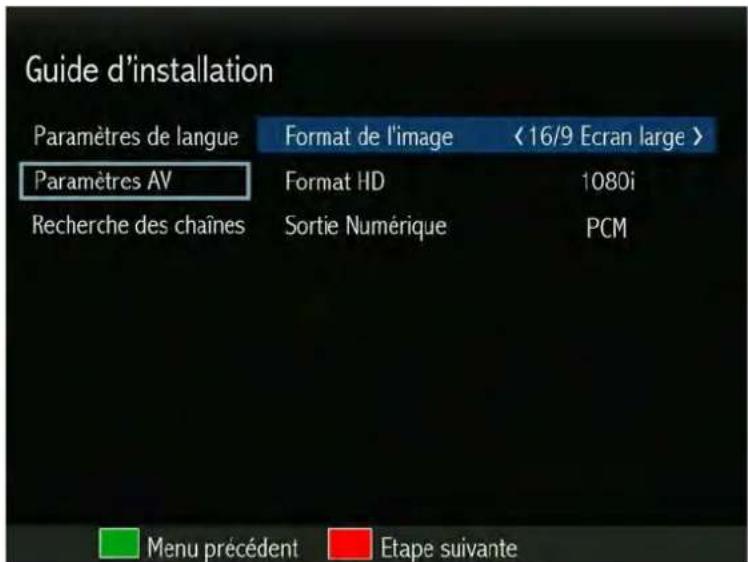

• Page 7: langue des menus, format de l'image, paramètres AV, guide d'installation.

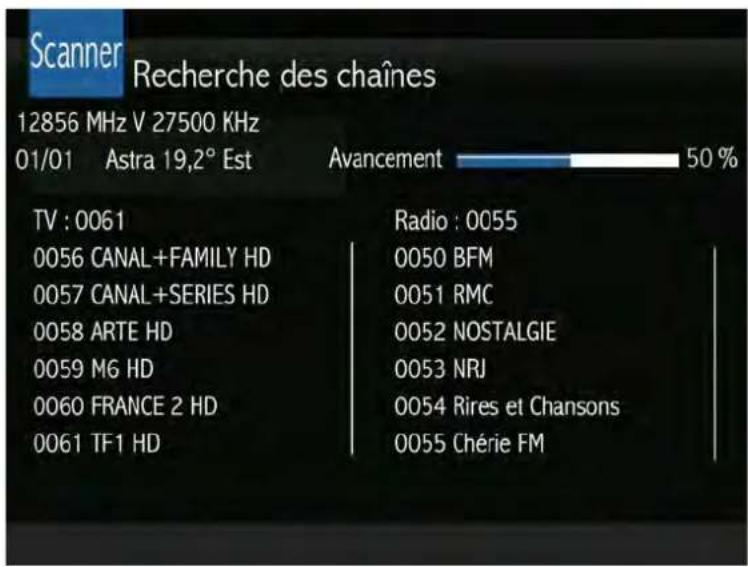

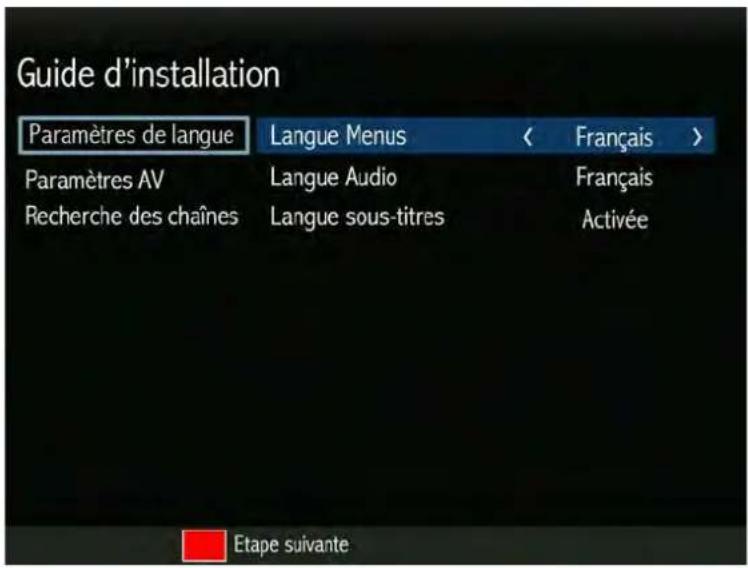

• Page 8 : recherche des chaînes de l'offre de service TNTSAT, choix de la chaîne régionale, créer le code PIN.

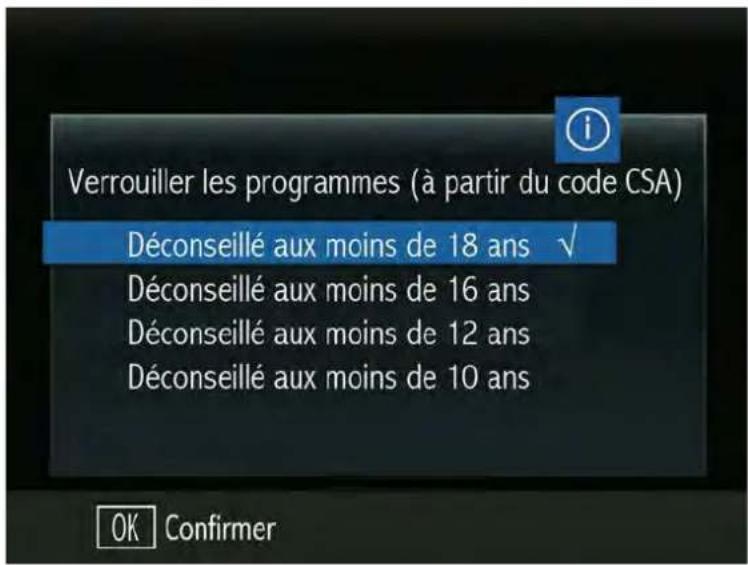

• Page 9 : sélection de l'age de protection pour les mineurs, sauvégarde des données, le bandeau d'information.

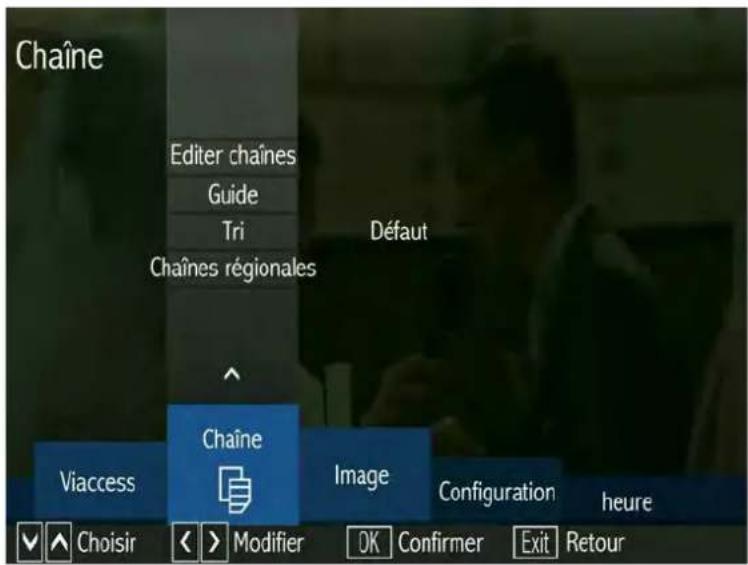

LE MENU PRINCIPAL

• Page 10: le menu principal.

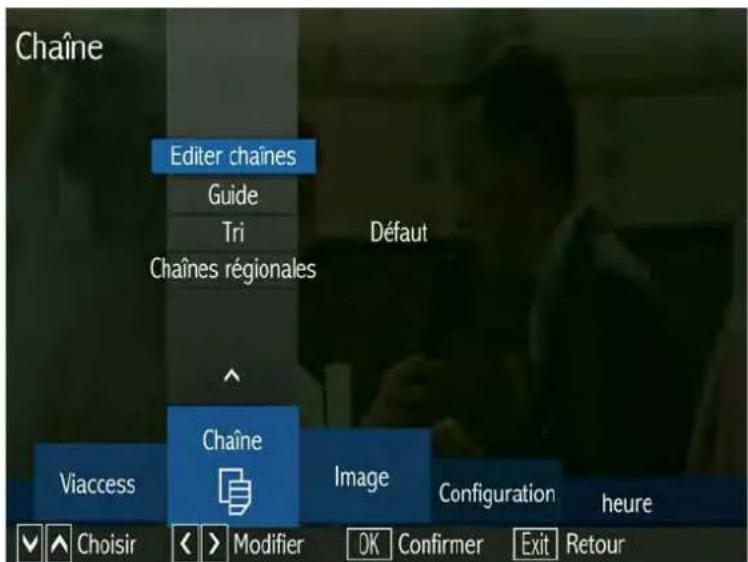

Le sous menu Chaine

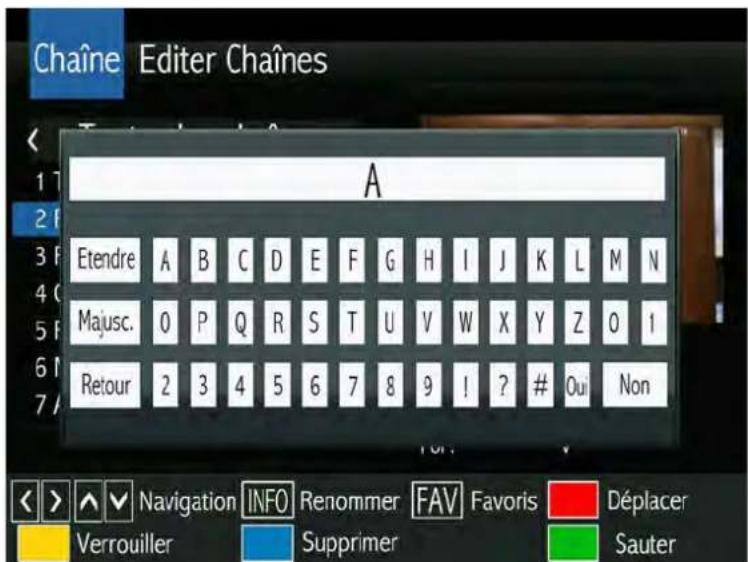

• Page 10: le sous menu chaine, éditer chaînes, renomer chaînes.

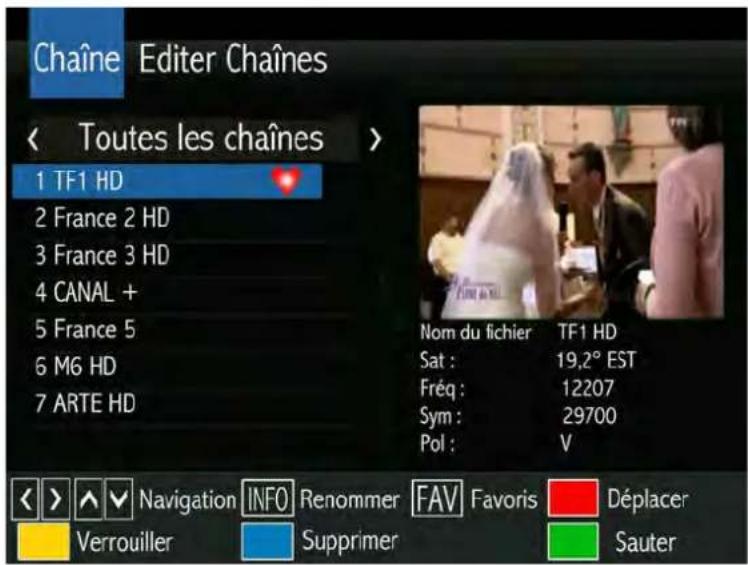

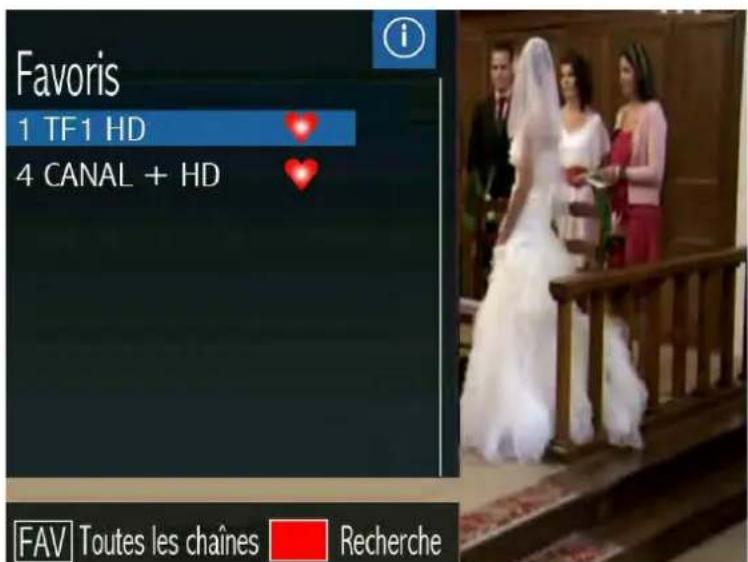

• Page 11: creer une liste de chaînes favorites, déplacer une chaîne, sauter une chaîne.
• Page 12: verrouiller une châne, supprimer une châne.

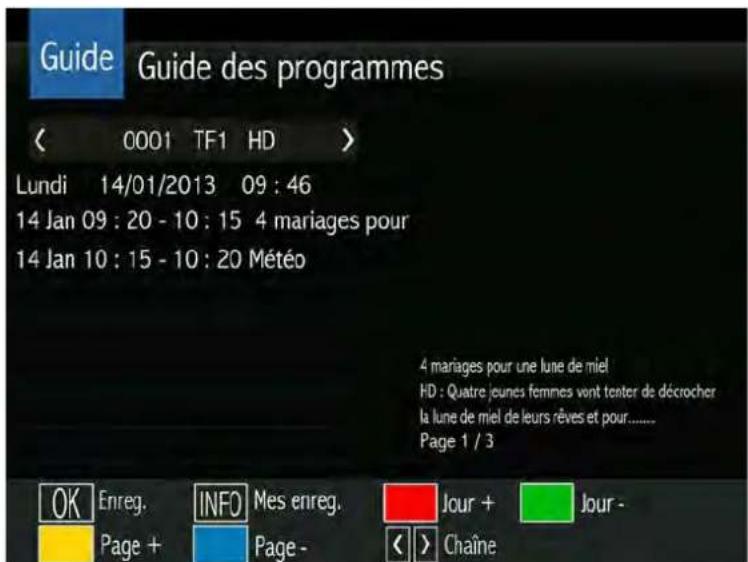

• Page 12: le sous menu guide (EPG).

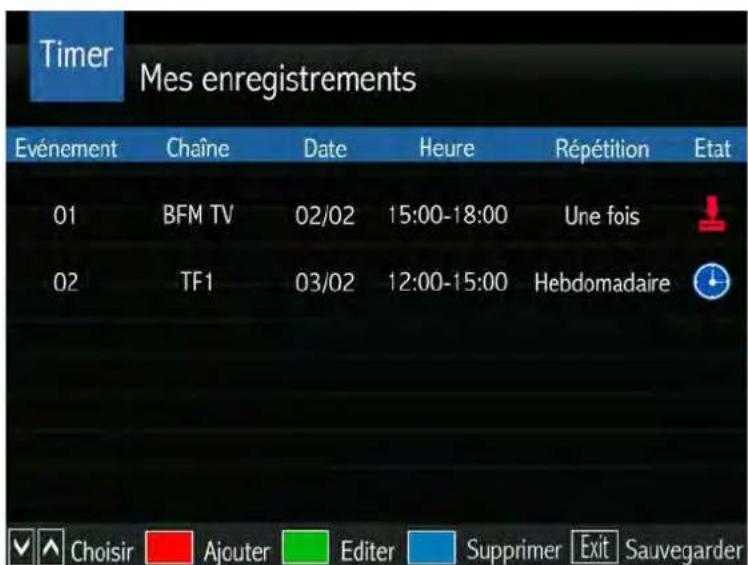

• Page 13 : enregistrer via le guide, gestion des enregistrements, le sous menu tri.

Le sous menu Image

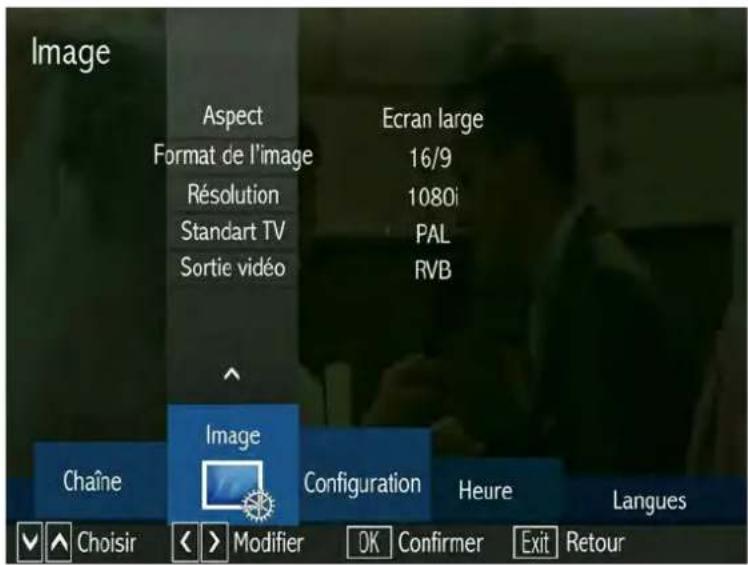

• Page 14: le sous menu image,

Le sous menu configuration

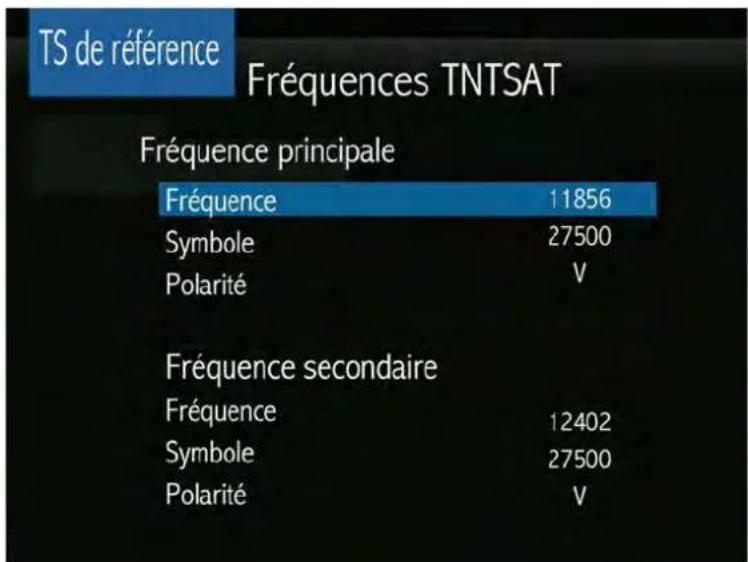

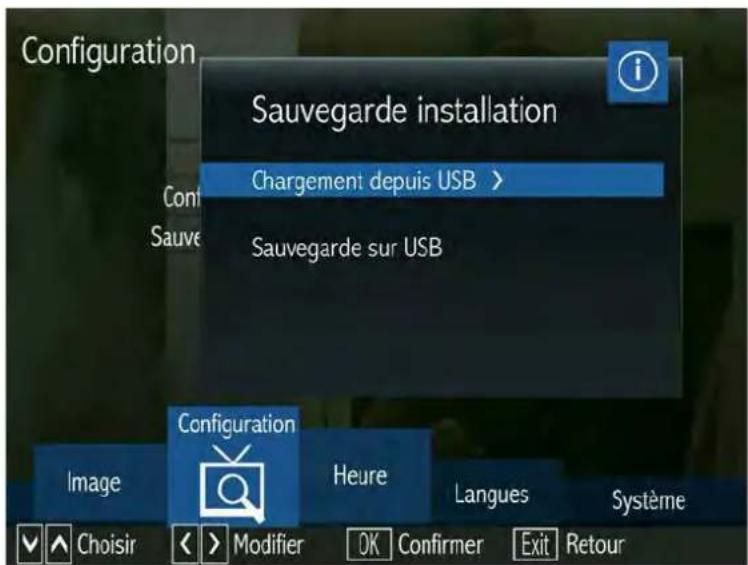

• Page 14 : le sous menu configuration, configuration parabole.

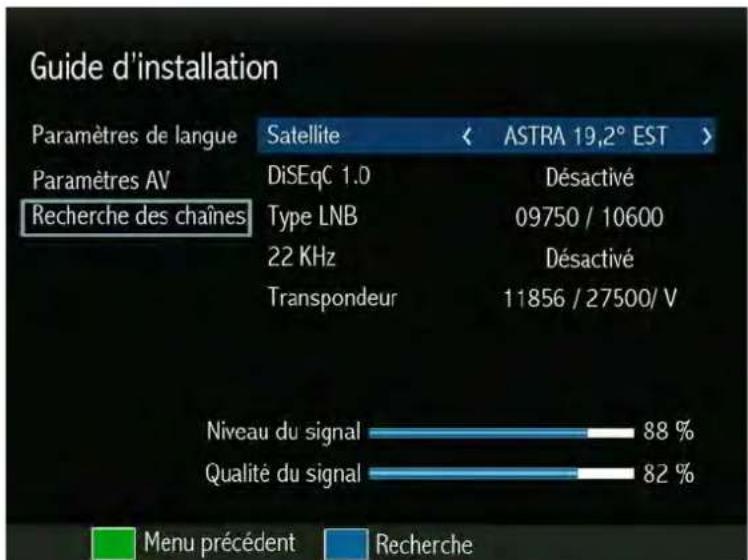

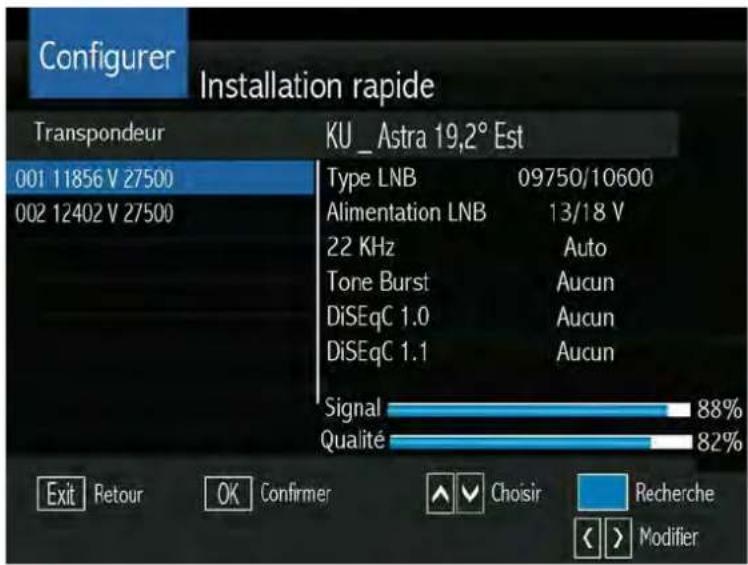

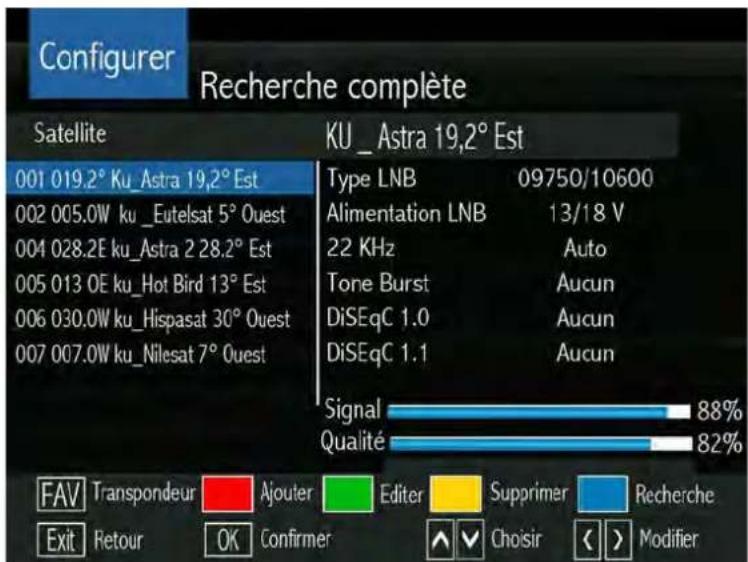

• Page 15 : recherche des chaînes de l'offre de service TNTSAT, recherche complète des chaînes, sauvégarde de l'installation.

Le sous menu Heure

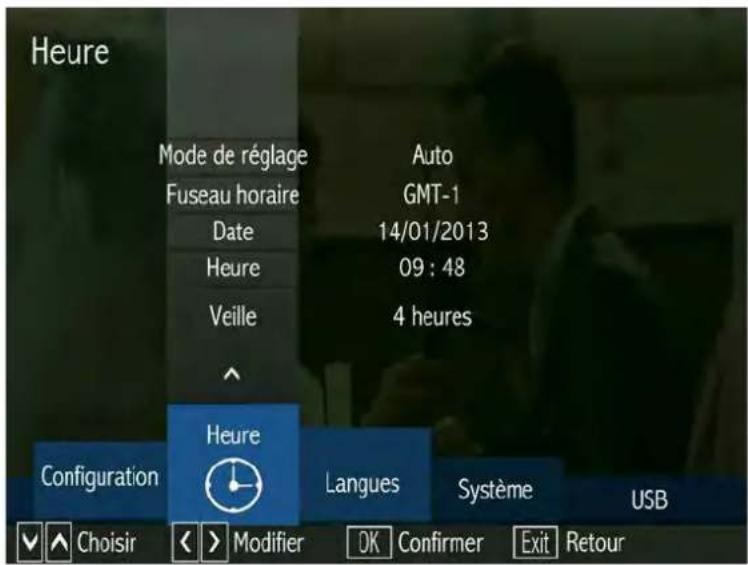

• Page 16: le sous menu heures.

Le sous menu Langues

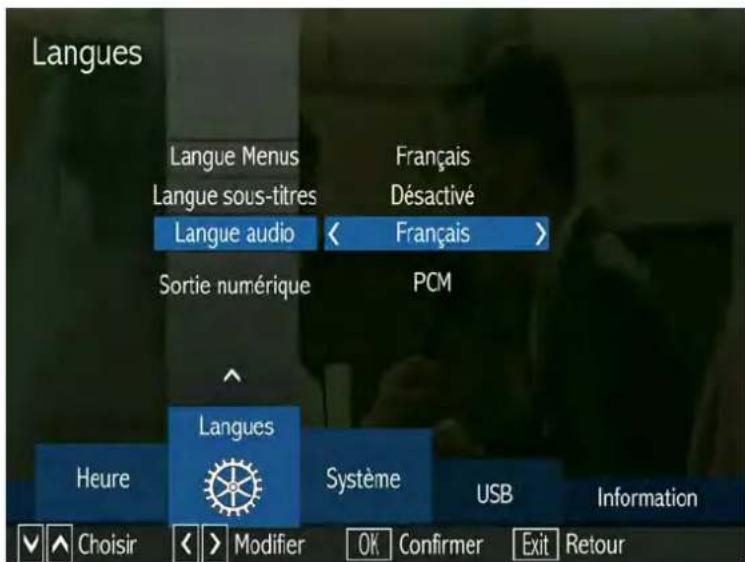

• Page 16 : le sous menu langues.

Le sous menu Systeme

• Page 16: le sous menu système.

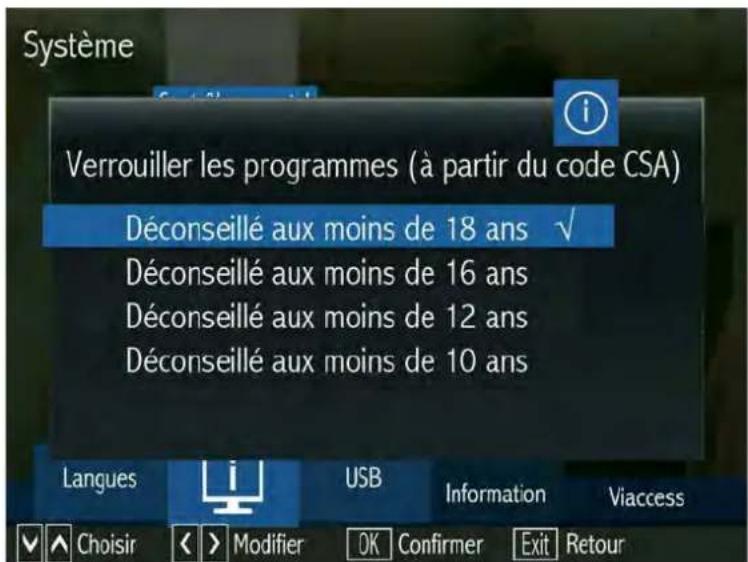

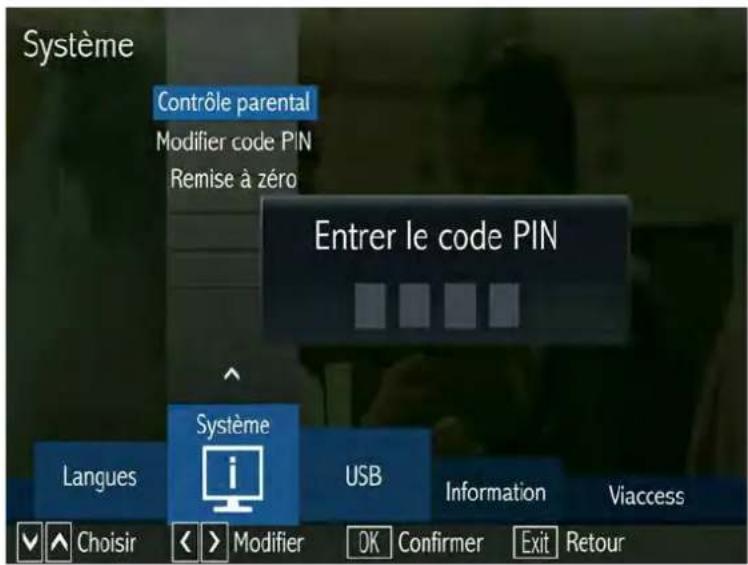

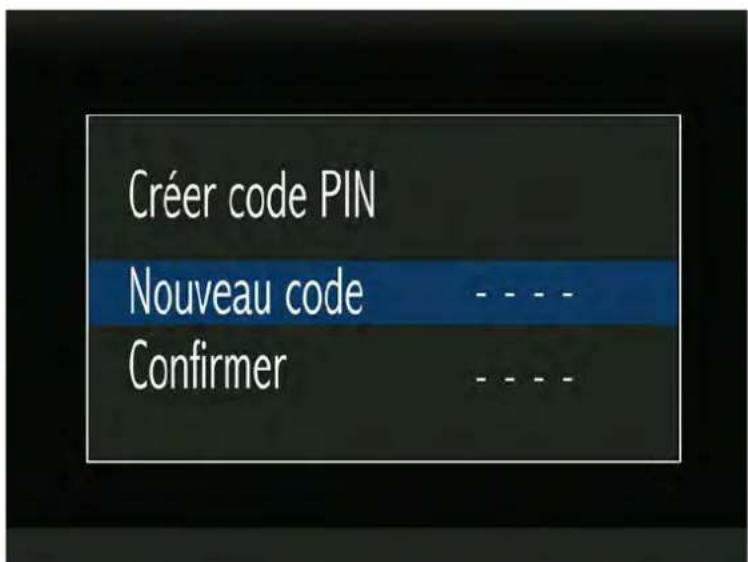

• Page 17 : code PIN du contrôle parental, le contrôle parental, modifier le code PIN.

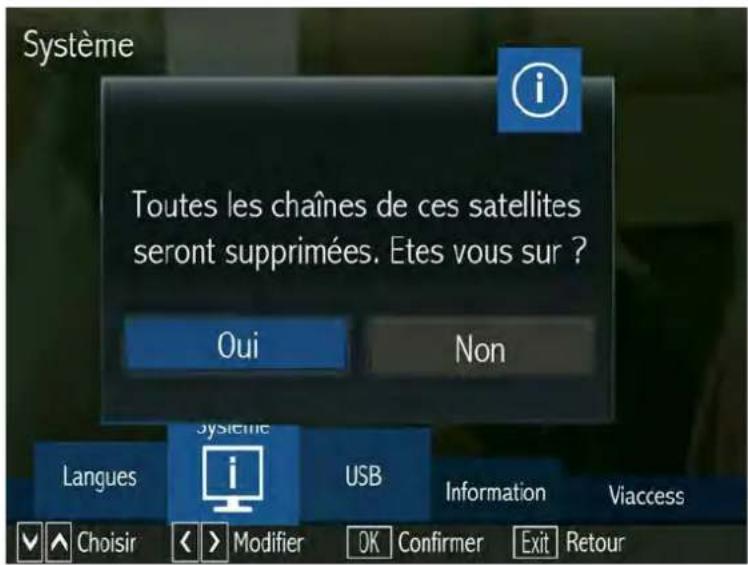

• Page 18 : remise à zéro.

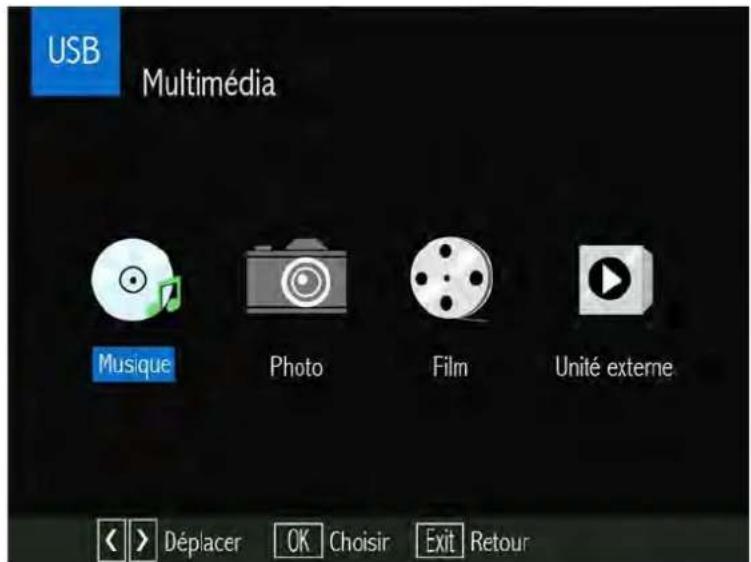

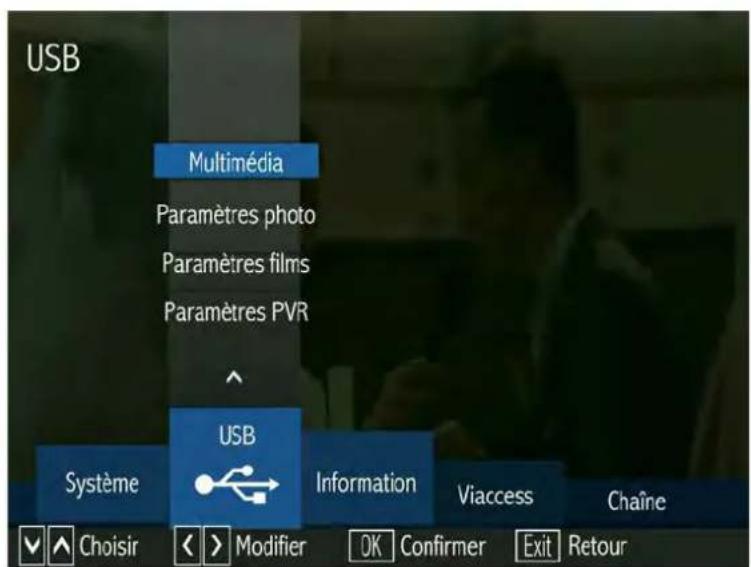

Le sous menu USB

• Page 18 : le sous menu USB, le lecteur multimédia.

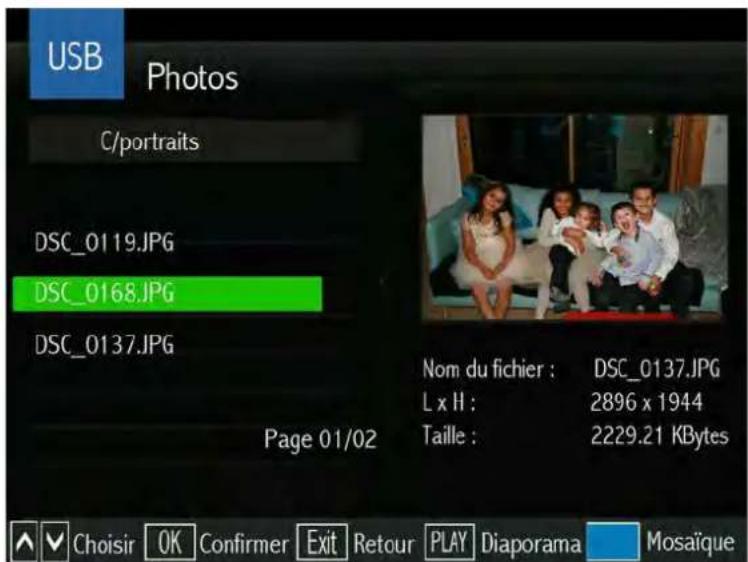

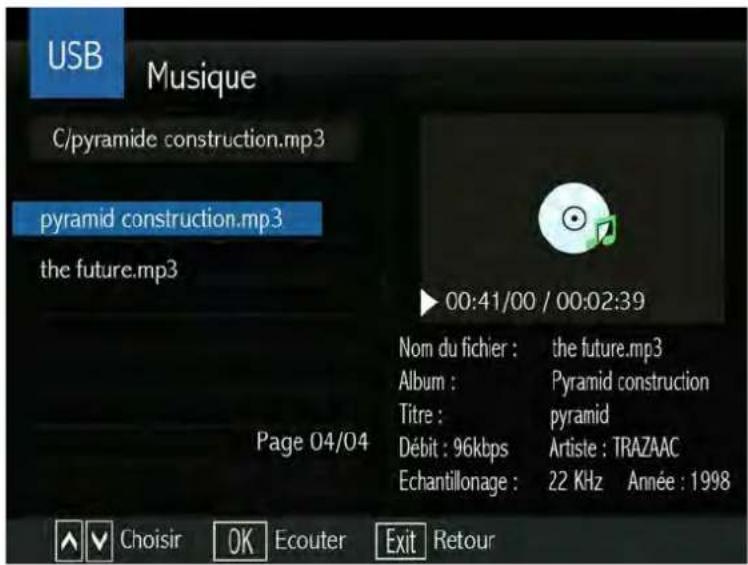

• Page 19 : paramètres musique, photos, paramètres photo.

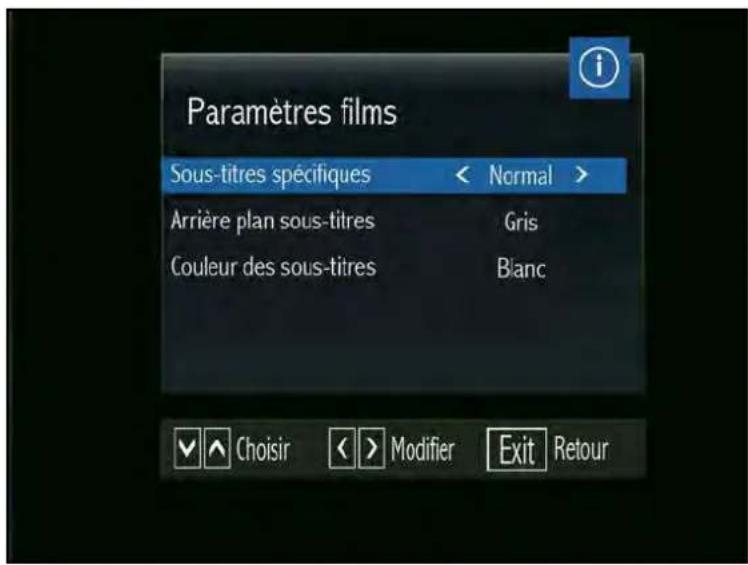

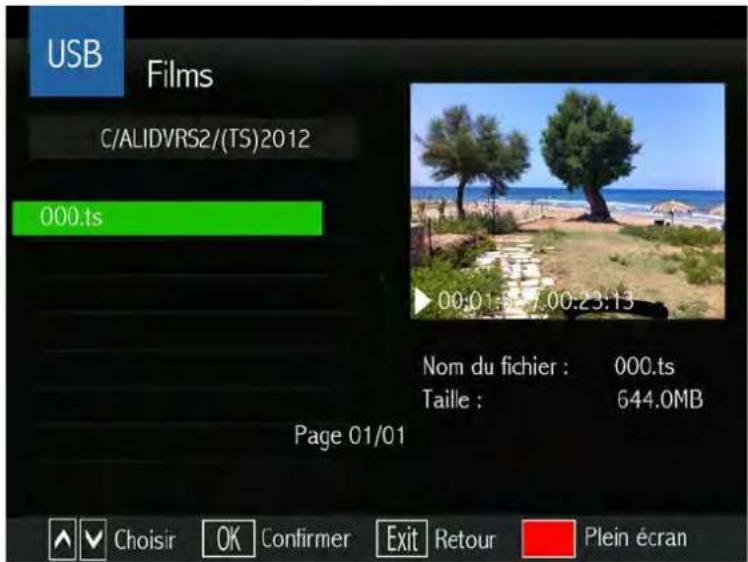

• Page 20 : film, paramètres film, la fonction Time Shift.

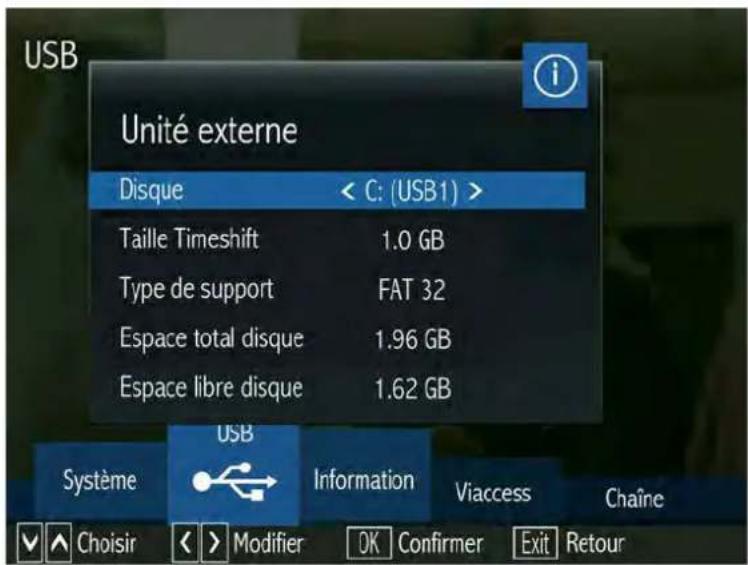

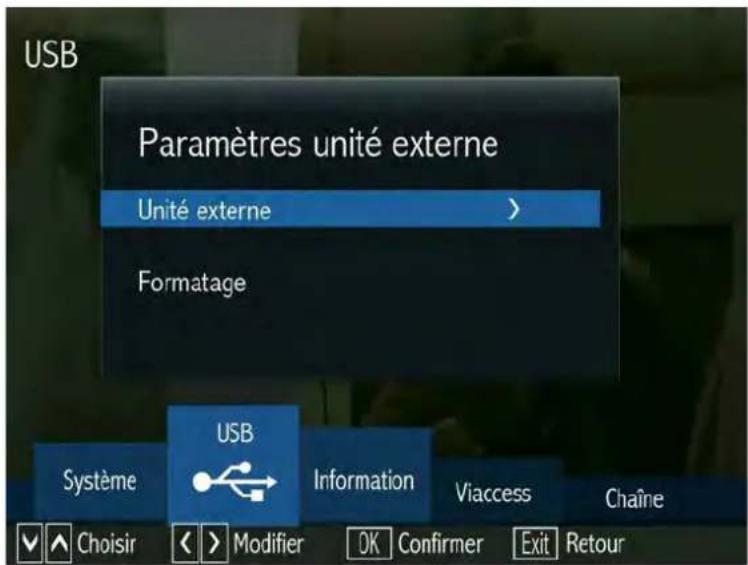

• Page 21: unité externe, paramètres de l'unité externe.

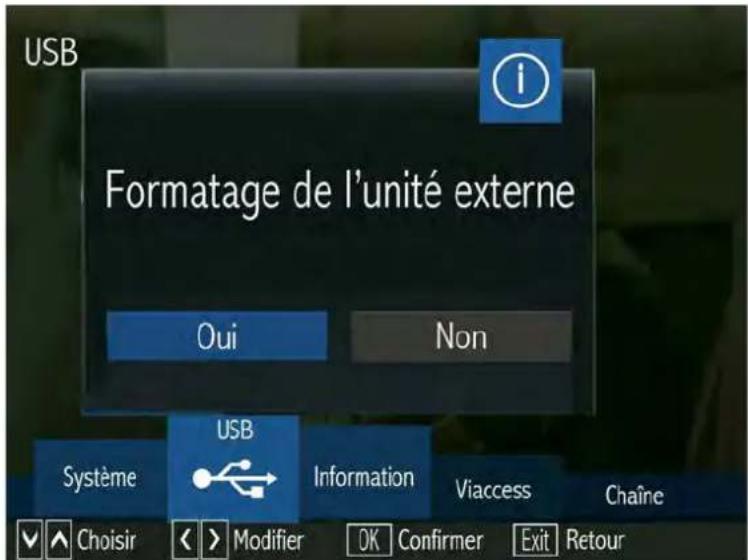

• Page 22: formatage de l'unité externe.

Le sous menu Information

• Page 22 : le sous menu information.

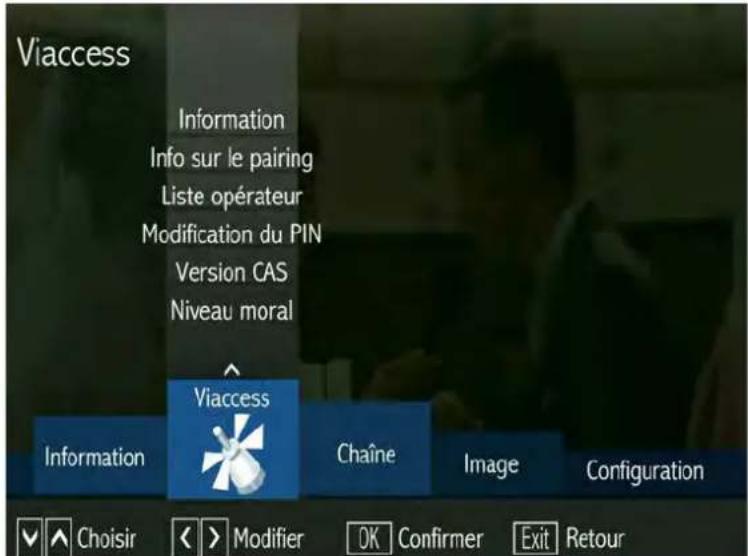

Le sous menu Viaccess

• Page 22 : le sous menu Viaccess.

FONCTIONS SPECIALES

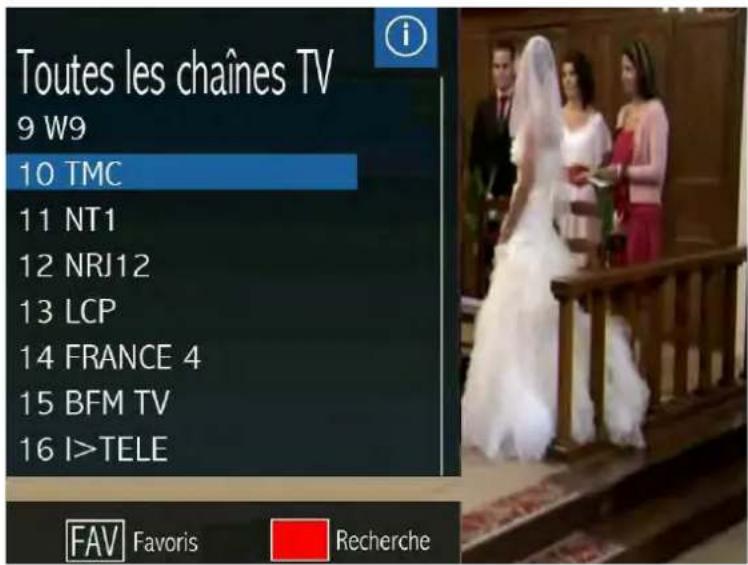

• Page 23 : la liste des chaînes par la touche OK, la liste des chaînes favorites, le bandeau étendu d'informations.

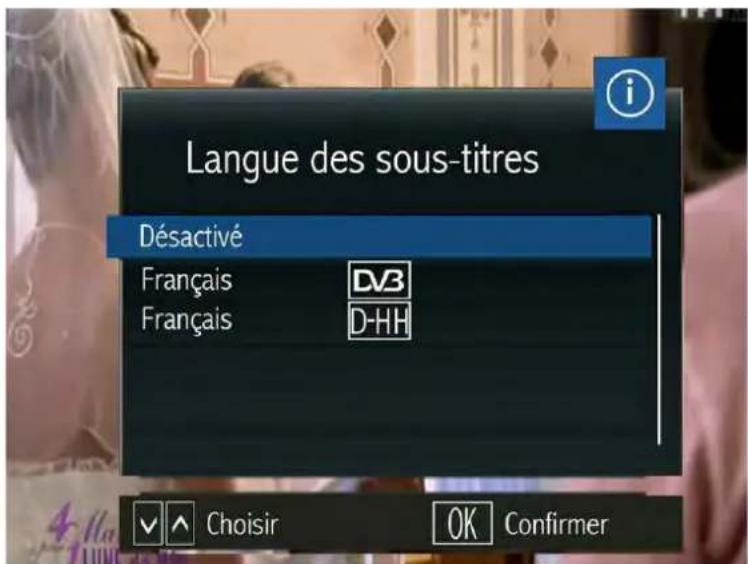

• Page 24 : le menu audio, le menu langues des sous-titres, le menu timer.

\section*{Caracteristiques techniques}

• Page 25 : caractéristiques techniques.
• Page 26 : caractéristiques techniques.

ENVIRONMENT, PROBLEMES ET SOLUTIONS

• Page 27 : informations sur la mise au rebut du terminal, problèmes et solutions.

PRINCIPALES FONCTIONNALITES ET CHARACTERISTIQUES

NB : à des fins d'amélioration la conception et les caractéristiques peuvent être modifiées sans avis préalable

• Capacité de 4000 chaînes TV et radio.
• Haute définition.
• Réception multi-satellites.
• Lecteur de carte Viaccess intégré.
• Son stéreo - Dolby - Dolby Digital +.
• 1 entrée antenne 950 - 2150 MHz.
• 1 port USB (pour enregistements sur unité externe).
• 1 prise péritel.
• 1 pristine HDMI.
• 1 S/PDIF audio numérique.
• 2 RCA audio.
• 1 RCA video.
• 1 prise IR pour le départ des fonctions de la télécommande.
• Affichage des menus sur l'écran.
• Affichage en face avant.
• Video compatible 3D.
• Transparency au Télétexte.
• Programmateur (timer) d'enregistements sur magnétoscope, DVD ou unité externe.
• Recherche de tous les chaînes.
• Recherche rapide des chaînes de l'offre de service TNTSAT.
• Affichage des sous-titres.
• Guide électronique des programmes (EPG).
• Barres de niveau et qualité de réception avec bip sonore.
• Classement automatique des chaînes de l'offre de service TNTSAT.
• Remise à zéro des données.
• Châînes favorites.
• Verrouillage parental, verrouillage des menus.
• Fonction DiSEqC.
• Mise à jour automatique par satellite.
• Copie des données du terminal sur un autre identique via le port USB.
• Alimentation 12 V externe (sopporté de 9 à 19 V).
• Consommation en voille : < 1 W.
• Consommation en mode marche : < 7 W.
• Conforme à la norme EN 60065.
• Dimensions : 220 x 135 x 40 mm.
• Poids (complet) : 1 kg.

IMPORTANT CONSIGNES DE SECURITE A LIRE ATTENTIVEMENT AVANT L'INSTALLATION

En cas d'absence prolongée :

debrancher le terminal de la prise de courant,

debrancher l'antenne du terminal,

sortir les piles de la télécommande.

En cas d'orage :

debrancher le terminal de la prise de courant.

debrancher l'antenne.

Dans tous les cas :

brancher le terminal à une prise de courant ajusté et delivrant une tension adaptée.

Ne pas surcharger la prise de courant avec des prises multiples pour d'autres apparueils (risques de courts circuits).

S'assurer que le terminal soit installe dans un endroit bien ventilé, et que les fentes d'aération ne soient pas obstruées par unquelconque objet (napperon,livre,journal,etc).

Si il est installe dans un meuble ou tout autre endroit contigu, laisser un espace d'au moins 10 cm autour du terminal avec une bonne ventilation.

Ne pas installer le terminal pres ou sur un dispositif ou tout objet dégageant de la chaleur.

(ex: cheminée, four, cuisine etc).

Débrancher le terminal de la prise de courant avant de le nettoyer.

Nettoyer le terminal uniquement avec un chiffon doux et sec sans utiliser de produits liquides ou détergents. Ne pas installer le terminal dans un endroit humide ou il pourrait être éclaboussé par de l'eau ou tout autre liquide.

En cas de panne ou dysfonctionnement :

ne pas essayer d'ouvrir ou réparer vous même le terminal (risque d'électrocution).

Débrancher immédiatement le terminal de la prise de courant et contacter votre revendeur spécialiste.

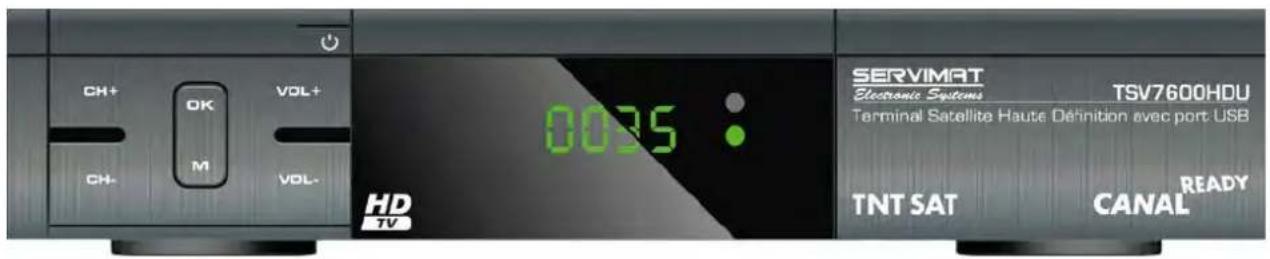

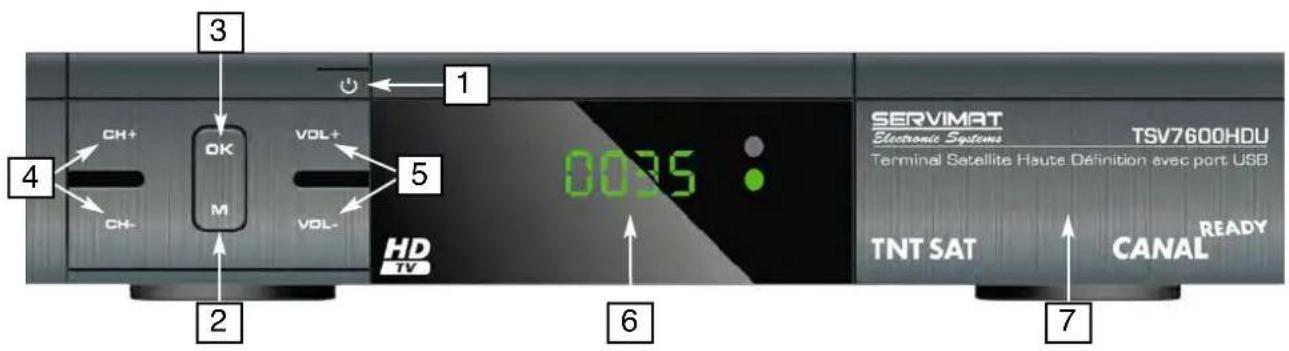

LES FONCTIONS ET TOUCHES DE LA FACE AVANT

1. Marche / Veille.
2. MUTE: par pressions successives coupe ou rétablit le son.
3. OK: Confirmer, memoriser.
4. CH-/CH+ : sélection des chaînes vers le bas ou le haut.
5. VOL-/VOL+ : diminution ou augmentation du volume du son.
6. Afficheur.
7. Clapet de protection du logement de la carte à puce et du port USB.

Vers pris220 volts

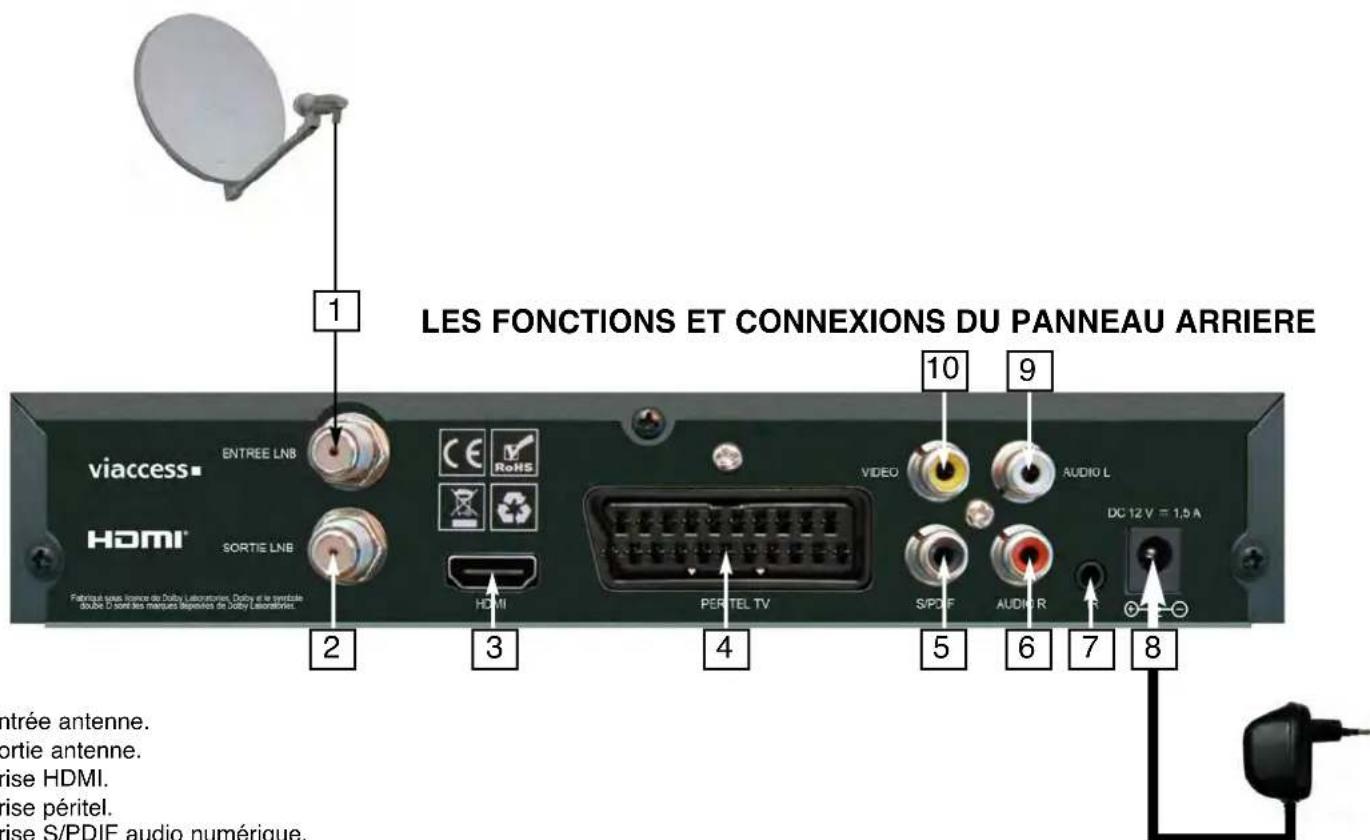

1. Entree antenne.
2. Sortie antenna.
3. Prise HDMI.
4. Prise péritel.
5. Prise S/PDIF audio numérique.
6. Prise RCA audio droite.
7. Prise IR pour le transfert des fonctions de la télécommande.
8. Cordon avec bloc d'alimentation.
9. Prise RCA audio gauche.
10. Prise RCA video.

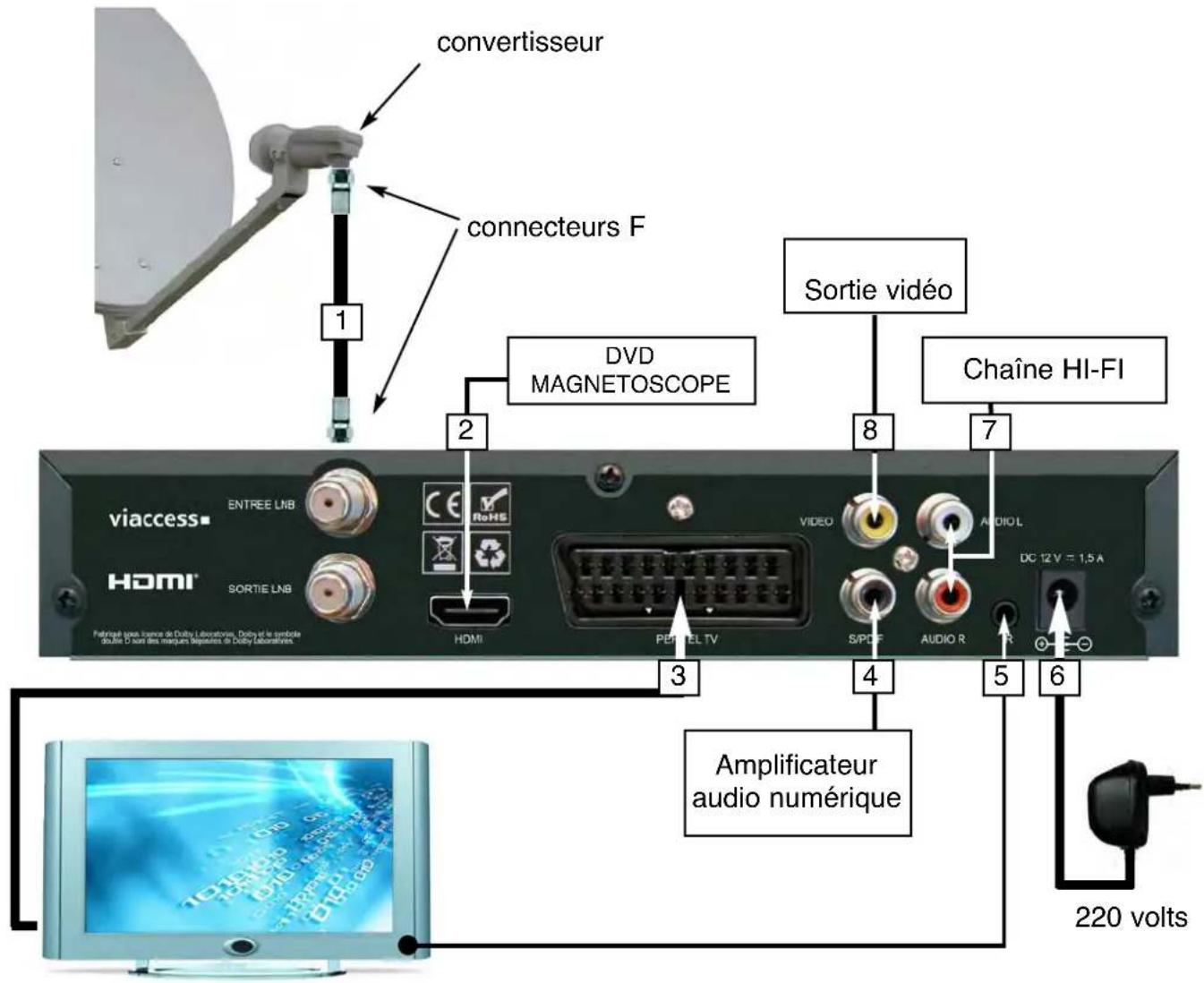

RACCORDEMENTS A L'ANTENNE ET AUX PERIPHERIQUES (effectuer tous les raccordements avant de brancher electriquement les apparciils)

L'antenne ainsi que les cables de raccordement et les accessoires utilisés doivent être en bon état de fonctionnement, conformes aux normes en vigueur, et installés correctement.

Il est conseilé de faire appel à un spécialiste pour vérifier ou installer l'antenne.

L'antenne peut etre parfaitement pointee et polarisée vers le satellite ASTRA 19,2 EST grace aux barres de niveau,qualite du signal, et au bip sonore (voir page 15).

1) Raccorder le convertisseur à l'entrée ANTENNE via un cable coaxial et 2 connecteurs F.
2)Avec un cordon HDMI relier la prise HDMI du terminal à la prise HDMI du téléviseur.
3) Avc un cordon pereitel reliar la pris peitel magnetoscope du terminal au magnetoscope ou DVD.
4) Avec un cordon S/PDIF relier la prise S/PDIF audio a toute amplificateur audio numérique.

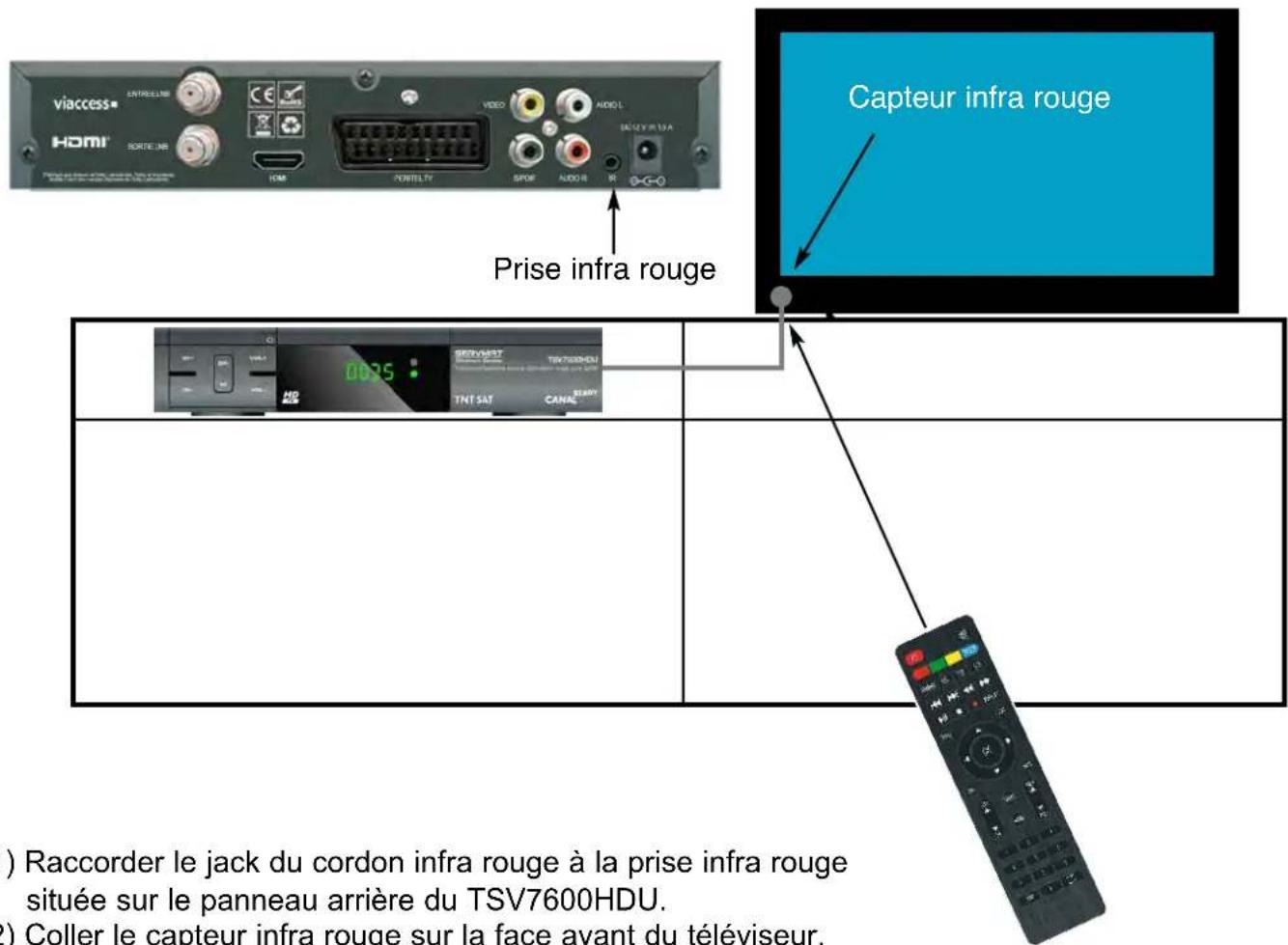

5) Si nécessaire (utilisation de la fonction déport de l'infra rouge) raccorder un cordon IR (non fourni) à la prise déport IR.
6) Brancher la prise du bloc alimentation à la prise de courant 220 volts.
7) Raccorderuve chaine HI-Fl.
8) Prise CINCH video.

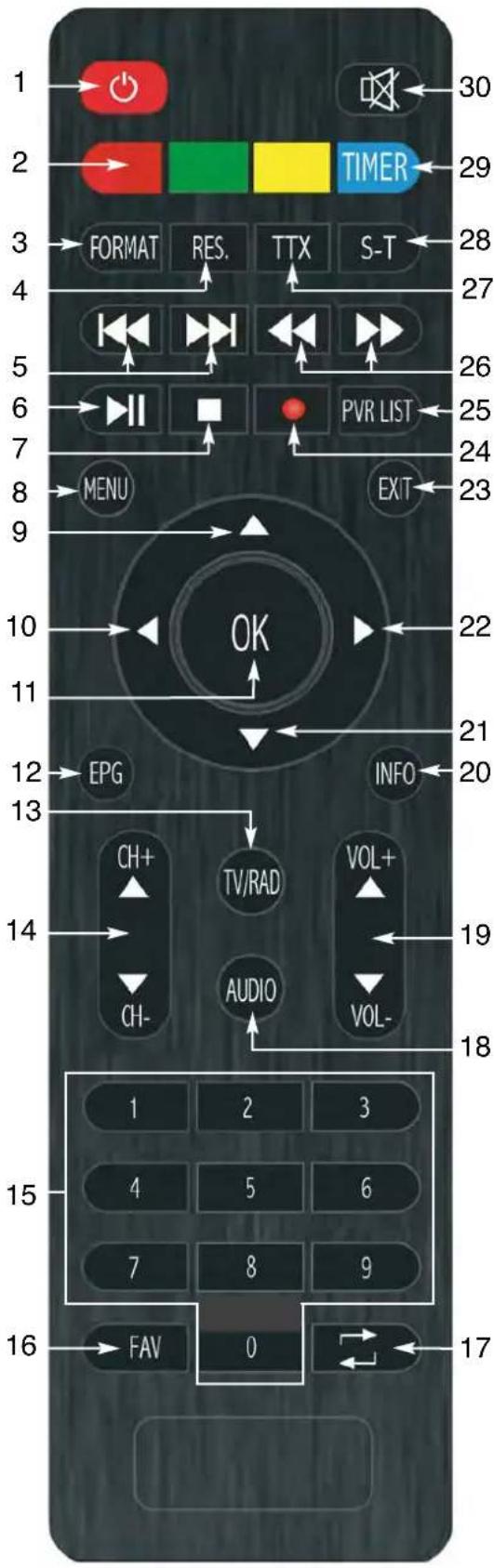

LA TELECOMMANDE ET SES FONCTIONS

1. Mise en marche ou en veille.
2. Touches de couleurs servant dans les menus (utilite figurant dans les menus).
3. Format: Format de l'écran (4:3/16:9).
4. Résolution : choix de la résolution de l'écran (1080i, 1080p, 576i, 576p, 720p).

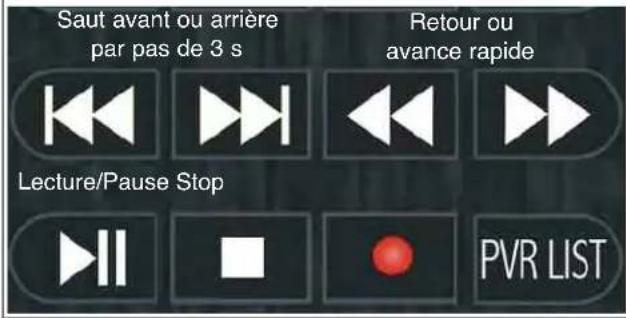

5. SAUT AVANT/ SAUT ARRIERE (par pas de 30 secondes).
6. PLAY/PAUSE: lecture ou pause et pour démarrer la fonction Time Shift.
7. STOP (carre blanc): stopper la lecture, l'enregistrement, ou le Time Shift.
8. MENU: ouvrir les menus et revenir au menu précédent.
9. Navigation vers le haut en mode menu et des chaînes en mode liste.
10. Navigation à gauche en mode menu, en mode liste par blocs de 8 chaînes.
11. OK: ouvr la liste des chaînes, confirmer les choix, Sélectionner, memoriser.
12. EPG: guide électronique des programmes.
13. TV/RADIO : passer du mode TV au mode Radio et inversement.
14. CH + / CH - : selection des chaines vers le haut ou le bas
15. 0 à 9: touches alpha numériques.
    a) pour la seLECTION directe des chaînes (ex: 2 + 0 = chaîne N^ 20)
    . b) en mode menu, modifier des paramétres.
16. FAV: affiche la liste de chaînes favorites.
17. Retour: return à la chaine précédemment visionnée et inversement.
18. AUDIO: par pressions successives affiche et change la langue audio.
19. VOL+/VOL- : augmente ou diminuè le volume du son.

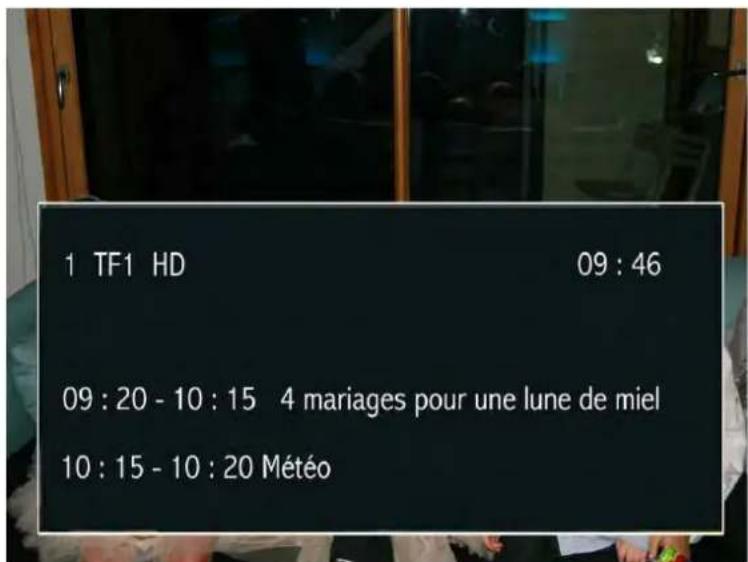

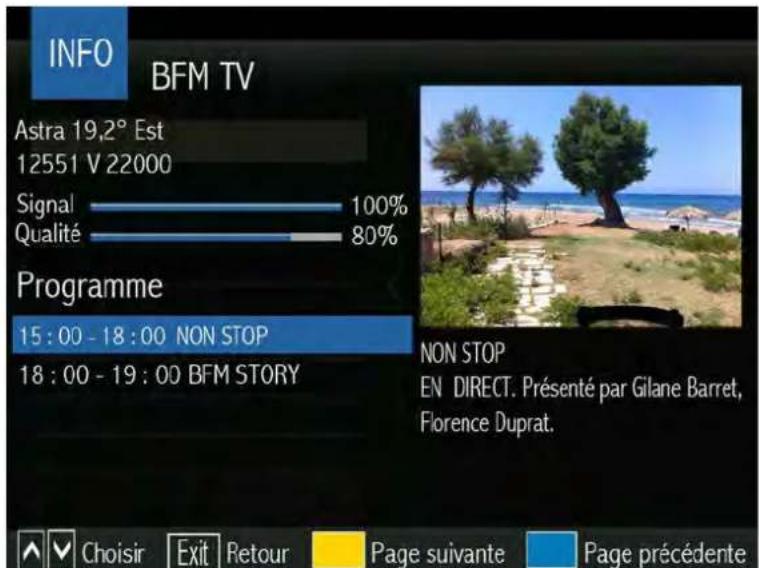

20. INFO: une pression affiche le bandeau d'informations. Une double pression affiche le bandeau etendu d'informations.
21. Navigation vers le bas en mode menu.
22. Navigation à droite en mode menu, en mode liste par blocs de 8 chaînes.
23. EXIT: quitter une fonction, quitter un menu.
24. Enregisterr.
25. PVR LIST : ouvre la liste des enregistements.
26. Avance ou retour rapide.
27. TTX: telétexte.
28. S-T: affiche le bandeau langue des sous-titres.
29. TIMER : ouvre le menu horloge de programmation des enregistements.
30. MUTE: a) en mode vision, par pressions successives coupe ou rétablit le son.
    b) en mode menu réglage, active ou désactive le bip sonore.

S'assurer que les piles sont bien positionnées dans leur logement en respectant le sens des polarités. (conformément au sens d'introduction indiqué)

2 piles AAA - 1,5 v

INSTALLER LA CARTE A PUCE HD TNTSAT (fournie)

Le SERVIMAT TSV7600HDU est livré avec une carte à puce HAUTE DÉFINITION permettant de receivevoir les chaînes de l'offre de service TNTSAT.

Ouvrir le clapet dans le sens de la flèche comme indiqué, et insérer avec précaution la carte jusqu'àu fond dans le logement avec la puce vers le BAS

INSTALLATION DU TRANSFERT DES FONCTIONS DE LA TELECOMMANDE

Chez you, en caravane ou en camping car, rendez invisible et pilotez à distance libre terminal TSV7600HDU en l'installant dans un meuble, ou derrière libre TV, grâce au transfert des fonctions IR *

1) Raccorder le jack du cordon infra rouge à la prise infra rouge située sur le panneau arrêté du TSV7600HDU.
2) Coller le capteur infra rouge sur la face avant du télévisueur.
3) Piloter à distance le TSV7600HDU en pointant la télécommande sur le capteur infra rouge.

• NB : toujours laisser un espace suffisant autour du terminal pour permettre une bonne ventilation.

RECHERCHE AUTOMATIQUE DES CHAINES

LORSQUE L'ANTENNE, ET TOUS LES PERIPHERIQUES SONT CORRECTEMENT RACCORDES AU TERMINAL, INSERER LA CARTE A PUCE DANS SON LOGEMENT AVEC LA PUCE VERS LE BAS, RACCORDER LE TERMINAL A LA PRISE DE COURANT ET PRESSER SUR LA TOUCHE 1 DE LA TELECOMMANDE POUR LE METTRE EN SERVICE.

1) L'écran affiche la fenêtre Guide d'installation.
2) Avec les touches flèches gauche/droite sélectionner la langue et presser sur la touche rouge pour ouvrir le menu Paramétres AV.

3) Avec les touches flèches gauche/droite sélectionner le format de l'image, la résolution et le mode audio puis presser la touche rouge pour ouvrir la fenêtre Recherche des chaînes.

NB：

Lorsque le TSV7600HDU est utilisé avec une antenné collective,CHOISIR type de LNB et l'option SMATV avec les touches flèches haut/bas et gauche/droite.

NB :

Afin de faciliter le pointage de la parabole, le TSV7600HDU est doté d'une fonction bip sonore.

En mode Guide d'installation, une pression sur la touche MUTE de la télécommande active le bip dont l'intensité augmente lorsque le signal devient meilleur ou diminue lorsque le signal devient plus mauvais.

4) Verifier la réception et si nécessaire effectuer un contrôle de l'antenne.
5) Presser la touche bleue pour lancer la recherche des chaines.

RECHERCHE DES CHAINES

6) La recherche des chaînes dure quelques instants.

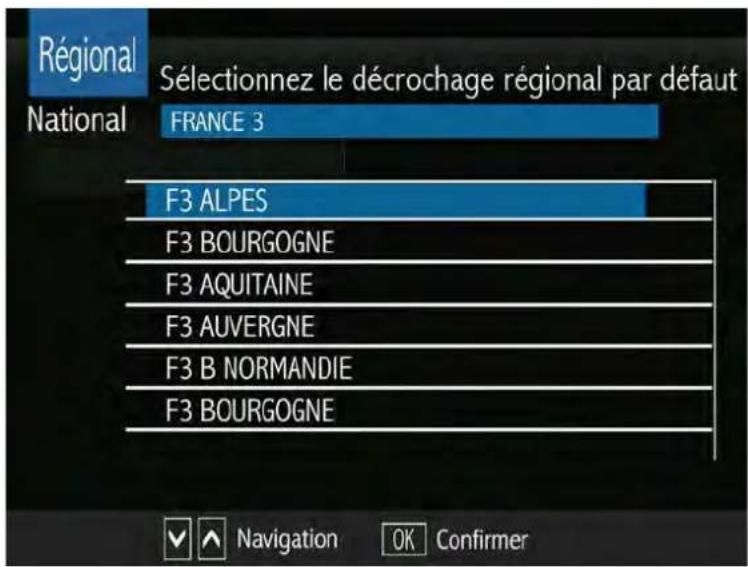

CHOIX DE LA CHAINE REGIONALE

7) Avec les touches haut/bas selectionner la chaine régionale désirée et presser sur la touche OK pour confirmer.

CREER CODE PIN (ATTENTION : sauf 0000)

8) Pour la protection des mineurs et des données de l'installation la creation d'un code PIN est obligatoire.

Avec les touches de 0 à 9 composer un code PIN à quatre chiffres de votrechoix (sauf 0000) et confirmer.

NB: mémorisez et gardez ce code PIN, les évventuelles interventions dues à la perte du code PIN ne sont pas couvertes par la garantie.

SELECTION DE L'AGE DE PROTECTION

9) Avec les touches haut/bas selectionner l'age désiré et presser OK pour confirmer.

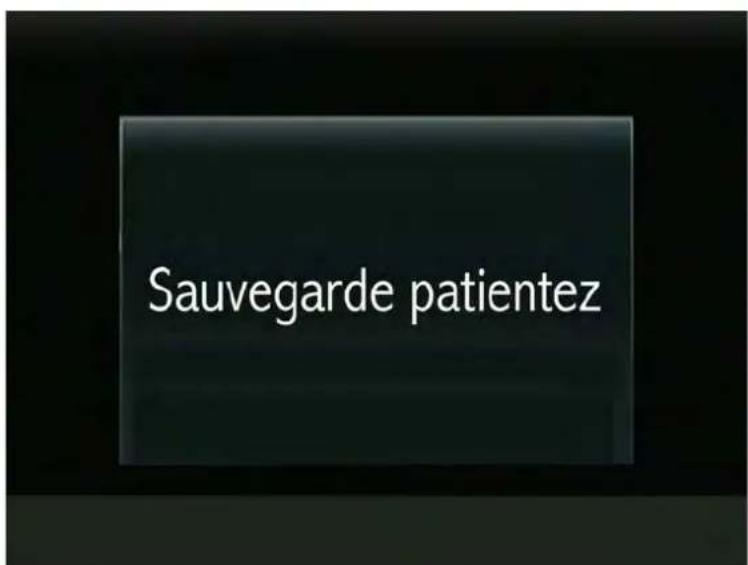

SAUVEGARDE DES DONNEES

10) Le décodeur sauvegarde les données.

LE BANDEAU INFO

11) L'écran du télévisuer affiche la 1ère chaine selon l'ordre établi par le CSA. L'installation a réussi.

Choisir la chaine désirée avec les touches flèches haut/bas ou 0 à 9.

A chaque changement de chaine ou en pressant la touche INFO, le bandeau information apparait.

Il affiche le jour de la semaine et l'heure, le nombre et le nom de la chaîne, l'horaire et le titre du programme en cours, l'horaire et le titre du programme suivant, le niveau de moralité si il est diffusé, uncoeur si la chaîne est favorite.

LE MENU PRINCIPAL

Le menu principal est composé de 9 menus eux même divisés en sous-menus.

1: le menu Chaine,
2: le menu Image,
3: le menu Configuration,
4: le menu Heure,
5: le menu Langues,
6: le menu Systeme,
7:le menu USB,
8: le menu Information,
9: le menu Viaccess.

L'accès au menu principal et aux sous-menus se fait avec la touche menu, les touches flèches gauche/droite, les touches flèches haut/bas, et la touche OK de la télécommande.

LE MENU CHAIN

Le menu Chaine comprend 4 sous menus :

1: le sous-menu Editor chaines,
2: le sous-menu Guide (EPG),
3:le sous-menu Tri,
4: le sous-menu Chânes régionales,

NB: les Chânes régionales ne sont disponibles que lorsque l'opérateur les diffuse.

Avec les touches flèches gauche/droite sélectionner le menu Chaine, avec les touches flèches haut/bas sélectionner le sous-menu désire, confirmer avec la touche OK, composer le code PIN à quatre chiffres précédemment créé pour ouvrir le menu.

LE SOUS MENU EDITER CHAINES (renommer)

ATTENTION: une chaine de l'offre de service TNTSAT ne peut pas etre renommée.

Ce sous-menu permet de renomer les chaînes, créér une liste de chaînes favorites, déplacer, sauter, verrouiller ou supprimer des chaînes.

Pour renomer une chaîne, Sélectionner Editor chaînes, confirmer avec la touche OK, composer le code PIN pour ouvrir le menu.

Avec les touches flèches haut/bas désir la chaine.

Presser sur INFO pour ouvrir le bandeau renomer.

Choisir les lettres : avec les touches flèches gauche/droite et haut/bas puis OK.

Revenir en arrière : aller sur Retour puis OK.

Passer de majuscule à minuscule et inversement : aller sur majuscule. puis OK.

Mémoriser : aller sur Oui et confirmer avec OK.

Presser la touche EXIT pour quitter.

LE SOUS MENU-EDITOR CHAINES (Crérer une liste de chaînes favorites)

Pour creer la liste de chaînes favorites via le menu Editor désir une châne et presser la touche FAV pour rendre la châne favorite.

Un coeur apparait alors a droite du nom de la chaine.

Pressur sur Exit pour quitter et memoriser.

Répéter l'opération pour toutes les chaînes à rendre favorites.

Pour retarder une chaine de la liste, la chosesir, presser sur FAV.

Presser Exit pour quitter et memoriser.

LE SOUS MENU EDITER CHAINES (Déplacer une chaine)

ATTENTION: une chaîne de l'offre de service TNTSAT ne peut pas été déplacée.

Pour déplacer une chaine, la désir avec les flèches haut/bas et presser la touche rouge de la télécommande.

Deux flèches verticales apparaissent à droite du nom de la chaine.

Avec les touches flèches haut/bas déplacer la chaine jusqu'à la position souhaitée et presser OK.

Presser Exit pour quitter et memoriser.

LE SOUS MENU EDITER CHAINES (Sauter une chaine)

ATTENTION: une chaine de l'offre de service
TNTSAT ne peut pas etre sautee.
Pour sauter une chaine, la chosesir avec les touches flèches haut/bas et presser la touche verte de la télécommande.
Un cercle vert avec le sigle moins apparait à droite du nom de la chaine.

Presser Exit pour quitter et memoriser.

La chaîne sautée sera désormais invisible.

Pour rendre la chaîne à nouveau visible, afficher le menu Editor chaînes, désir la chaîne et presser sur la touche verte. Le rond vert disparait.

Presser Exit pour quitter et memoriser.

LE SOUS MENU EDITER CHAINES (Verrouiller une chaine)

Pour verrouiller une chaine, la désir avec les touches flèches haut/bas et presser la touche jaune de la télécommande.

Un cadenas apparait a droite du nom de la chaîne.

Pressur sur Exit pour quitter et memoriser.

Il faudra désormais composer le code PIN à quatre chiffres pour pouvoir regarder la chaine.

Pour déverrouiller une chaine, la désir avec les touches flèches haut/bas et presser la touche jaune de la télécommande.

Composer le code PIN à quatre chiffres.

Le cadenas à droite du nom de la chaîne disparait.

Presser Exit pour quitter et memoriser.

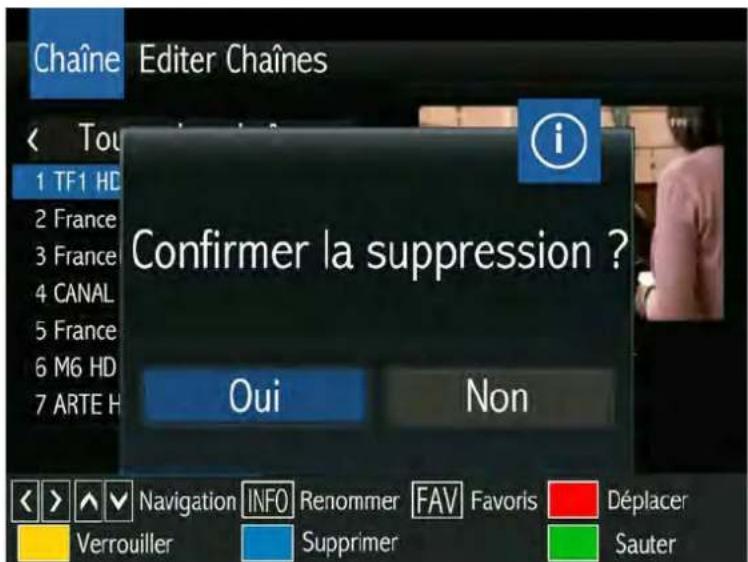

LE SOUS MENU EDITER CHAINES (Supprimer une chaine)

ATTENTION: une chaîne de l'offre de service TNTSAT ne peut pas être supprimée.

Pour supprimer une chaîne la désirs avec les touches flèches haut/bas et presser la touche bleue de la télécommande.

Une fenêtre apparait pour confirmer ou annuler la suppression.

Pour supprimer aller sur Oui avec les touches flèches gauche/droite et presser OK.

Pour ne pas supprimer aller sur Non avec les touches flèches gauche/droite et presser OK.

LE SOUS MENU GUIDE

le sous-menu Guide affiche le nom de la chaîne, la date courante, l'heure, le programme en cours, les programmes suivants, lesinfos sur le programme en cours, les programmes des jours précédents et des jours suivants.

llpermetde:

faire defiler les pages d'infos sur les programmes, programme des enregistements.

Touches flèches gauche/droite : besoin la chaîne.

Touches flèches haut/bas : désir le programme. OK : enregistrer.

INFO: afficher vos enregistements.

Touche rouge : affiche les jours suivants.

Touche verte : affiche les jours precedents.

Touche jaune : affiche les pages d'infos suivantes.

Touche bleue: affiche les pages d'infos precedentes.

Presser la touche OK pour ouvrir le timer.

LE SOUS MENU GUIDE (Enregistrer via le guide-EPG/Presser la touche OK pour ouvrir le timer)

LE SOUS MENU GUIDE (Gestion des enreg.)

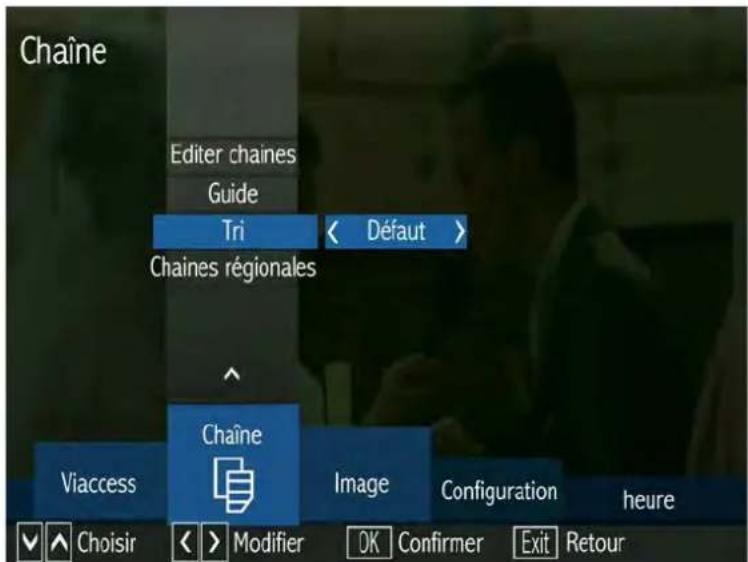

LE SOUS MENU TRI

Pour programmer l'enregistrement presser OK.

NB: le timer est aussi accessible par la touche TIMER de la télécommande.

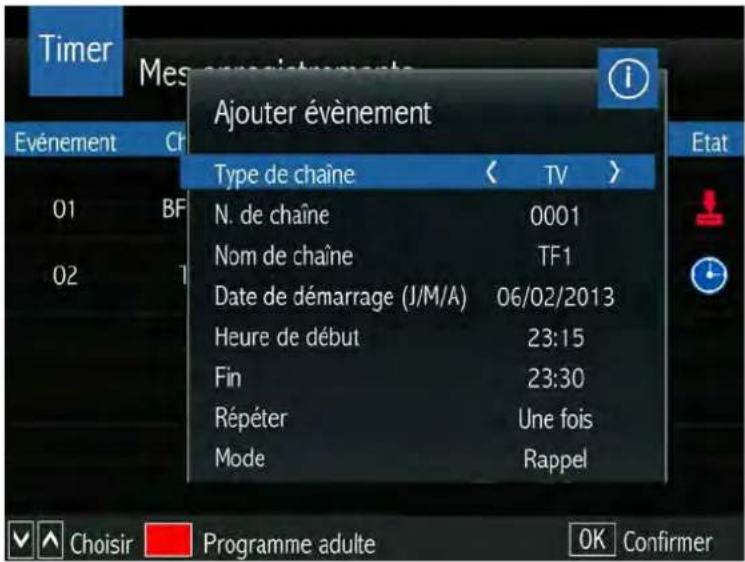

A partir du Timer il est possible de :

choisir le type de chaine (TV ou Radio).
Choisisr la chaine a enregistrer.
Choisisr la date de demarrage de l'enregistrement.
Choisisr l'heure de début et de fin de l'enregistrement.

Programmer la répétition de l'enregistrement : une fois, quotidien, hebdomadaire.

Choisisr le mode entre Rappel et Enregistrement: mode Rappel: à l'heure et au jour programmés le terminal selectionne automatiquement la chaine可以选择 pour que l'utilateur la regarde.

Enregistrement: à l'heure et au jour programmés le terminal Sélectionne automatiquement la chaine可以选择 pour l'enregistrer sur l'unité externe. Si nécessaire, modifier les paramétres avec les touches flèches haut/bas, gauche/droite et les touches de 0 à 9 de la télécommande et presser OK. Presser Exit pour quitter etémoriser.

Menu Mes enregistements

Une pression sur la touche INFO ouvre ce menu qui permet d'ajouter, d'editor, de supprimer des enregistements.
Choisisir avec les touches flèches haut/bas.
Ajouter avec la touche rouge.
Editor avec la touche verte.
Supprimer avec la touche bleue.
Pour quitter etémoriser presser Exit.

NB: les enregistements en mode Rappel sont visualisés par une horloge et ceux en mode Enregistrement par une logo flèche rouge.

Ce sous-menu permet de classer les chaînes.

Lechioix du classementporte sur 4 modes de tri :

par défaut, par fréquence, par nom, par encycptage,

Choisir le mode souhaite avec les touches flèches gauche/droite et presser sur OK.

Le tri s'effectue durant quelques secondes.

Presser sur Exit pour quitter.

LE SOUS MENU IMAGE

Ce sous-menu permet de paramétrer :
l'aspect de l'image :
écran large, PillarBox, recadrage
le format de l'image :
automatique ou 16:9 ou 4:3,
la résolution :
576i, 576p, 720p, 1080i, 1080p 50Hz,
le standart TV :
PAL ou SECAM,
la sortie video :
RVB ou CVBS.
Choisir les fonctions avec les touches flèches haut/bas.
Modifier les paramétres avec les touches flèches gauche/droite.

Ces sous-menus RESERVES au professionnels
permettent de configurer I'installation parabolique et en sauegarder les données.
Ils permettent d'ajouter des satellites, editor les
satellites, supprimer des satellites et rechercher des
chaines, copier les données du terminal sur un autre
identique via le port USB.
Pour ouvrir le menu Configuration composer le code
PIN a quatre chiffres.

Presser EXIT pour quitter sans modifier.

NB: Le TSV7600HDU est configuré à l'usine sur les satellite ASTRA 19,2 EST.

LE SOUS MENU CONFIGURATION (Configuration parabole)

ATTENTION: NE PAS MODIFIER LES PARAMETRES DE CE MENU QUI EST RESERVE AU PROFESSIONNELS.

Presser Exit pour quitter sans modification.

LE SOUS MENU CONFIGURATION (recherche des chaînes de l'offre de service TNTSAT)

Pour effectuer une recherche rapide des chaînes de l'offre de servive TNTSAT, presser sur la touche bleue de la télécommande.

LE SOUS MENU CONFIGURATION (recherche complète des chaînes)

NB: Afin de faciliter le pointage de la parabole, le TSV7600HDU est doté d'une fonction bip sonore. Une pression sur la touche MUTE de la télécommande active le bip dont l'intensité augmente lorsque le signal devient meilleur ou diminue lorsque le signal devient plus mauvais. La configuration de l'installation porte sur : le choix du satellite, le type de Inb, l'alimentation du Inb, l'activation ou non du 22 KHz, l'activation ou non des différents systèmes DiSEqC, le niveau et la qualité du signal de réception visualisés par deux bargraphes. Choiser avec les touches flèches haut/bas. Modifier avec les touches flèches gauche/droite. Pour passer de la liste des satellites aux paramétres utiliser la touche flèche droite. Pour revenir à la liste des satellites presser Exit.

LE SOUS MENU CONFIGURATION (sauvegarde par USB)

Ce menu permet de :

1) En seLECTIONnant Chargement depuis USB : telécharger les données provenant d'un terminal identique et mémorisées sur l'unité externe (cle USB ou disque dur).

2) En selectionnant Sauvegarde sur USB: sauvegarder les données mémorisées dans le terminal sur une unité externe.

Choisir avec les touches flèches haut/bas.

Confirmer avec OK.

Quitter avec Exit.

LE SOUS MENU HEURE (paramétrage de l'heure)

Ce menu permet de paramétrer:
le décalage horsaire,
le fuseau horsaire,
la date courante,
l'heure courante,
le décai avant la mise en voille de l'adaptateur (de 1 à 12 heures par pas d'une heures).

Choisir les fonctions avec les touches flèches haut/bas.

Modifier les paramètres avec les touches gauche/droite et les touches de 0 à 9.

Confirmer avec OK. Presser Exit pour quitter

LE SOUS MENU LANGUES

Ce menu permet de paramétre : la langue des menus : Français ou Anglais, la langue des sous-titres : 6 langues possibles, la langue audio : 6 langues + la version originale + audio description.

La sortie audio numérique avec 3 possibilités : RAW:Audio muticanal sur spdf,

RAW avec HDMI : Audio multicanaux sur spdf + HDMI,

PCM : audio droite gauche numérique sur SPDIF et HDMI .

Choisir et modifier avec les touches flèches haut/bas et les touches flèches gauche/droite.

Ce menu permet de : modifier l'age relatif au contrôle parental, modifier le code PIN, effectuer une remise à zéro du terminal,

Les sous-menus Contrôle parental et Remise à zéro sont protégés par le code PIN.

Choisir le sous-menu désiré avec les touches flèches haut/bas, confirmer avec OK.
Composer le code PIN avec les touches de 0 à 9.

Presser Exit pour quitter

LE SOUS MENU SYSTEME (contrôle parental)

Entrer le code PIN à quatre chiffres pour ouvrir le menu Contrôle parental.

Presser Exit pour quitter.

LE SOUS-MENU SYSTEME (Contrôle parental)

Ce menu permet de régler l'age du niveau moral afin d'empêcher les mineurs de regarder des émissions déconseillées pour leur age.

Le niveau de protection varie de 10 à 18 ans. L'age du niveau moral apparait sur l'écran de la TV.

Ex: si lors d'un programme le chiffre -16 apparait, cette signifie qu'il est deconseilé aux mineurs de moins de 16 ans.

Si le niveau parental du terminal est regle sur -16 ans, le programme est automatiquement code et ne peut etre vu qu'en composant le code PIN.

Choisir l'age avec les touches flèches gauche/droite.

Presser Exit pour quitter.

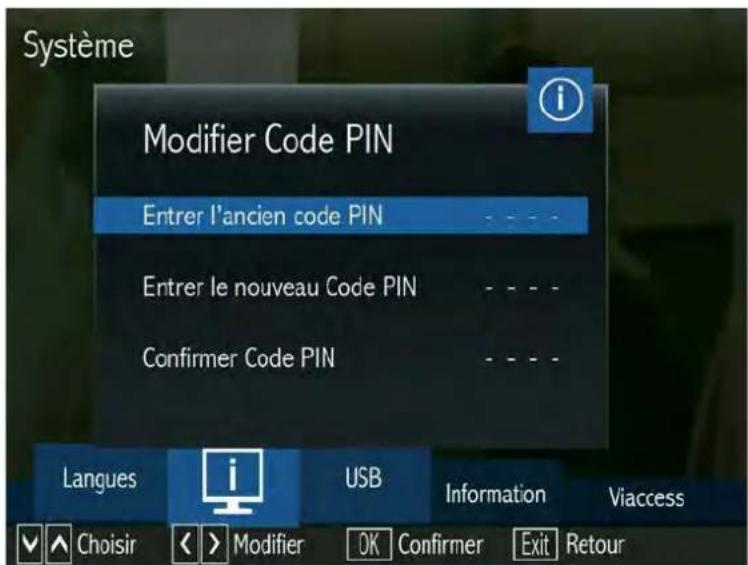

LE SOUS MENU SYSTEME (Modifier le code PIN)

Pour modifier le code PIN : Utiliser les touches de 0 à 9 de la télécommande.

1) composer l'ancien code PIN.
2) composer le nouveau code PIN.
3) confirmer le nouveau code PIN.

Presser EXIT pour quitter.

LE SOUS MENU SYSTEME (Remise à zéro)

Ce menu permet de réinitialiser le terminal et le ramener à sa programmation de sortie d'usine.

En cas de remise à zéro, toutes les données, les réglages, et les chaînes mémorisées sont effacées.

Avec les touches flèches haut/bas désir Remise à zéro puis presser OK. Composer le code PIN avec les touches de 0 à 9.

Avec les touches flèches gauche/droite sélectionner Oui et presser OK.

Pour quitter sans effectuer la remise à zéro désir
Non et presser Exit pour quitter.

LE SOUS MENU USB

Ce menu contient les sous menus suivants :

Multimédia,
Paramètres Photo,
Paramètres Films,
Paramètres PVR (clé USB ou disque dur externe).

Choisir avec les touches flèches haut/bas et presser OK pour confirmer.

Quitter avec la touche EXIT.

LE SOUS MENU USB (Multimédia)

Pour utiliser les fonctionnalités de ce menu, il faut au préalable connecter une unité externe sur le port USB.

Le menu Multimédia contient quatre sous menus.

Musique: écouter les musiques,
Photos: voir les photos,
Film: voir les films ou programmes intégrés dans l'unité externe,
PVR: voir vos enregistrements.

Choisir le menu avec les touches flèches gauche/droite et ouvrir avec OK.

Presser EXIT pour quitter.

LE SOUS MENU USB (Paramètres Musique)

Ce menu affiche le titre de la musique, le nom du fichier, le nom de l'album, le nom de l'auteur, la durée. Pour écouter, désirir le titre désiré avec les touches flèches haut/bas et presser OK ou lecture.

Utilisation des touches de la télécommande

LE SOUS MENU USB (Photo)

Ce menu affiche le nom du fichier, la largeur et la hauteur de la photo, sa taille en KB.

Pour voir les photos, les désirir avec les touches flèches haut/bas et presser OK ou lecture.

Pour lancer le diaporama presser PLAY.

Pour afficher huit photos en mosaïque presser la touche bleue.

Pour quitter presser Exit.

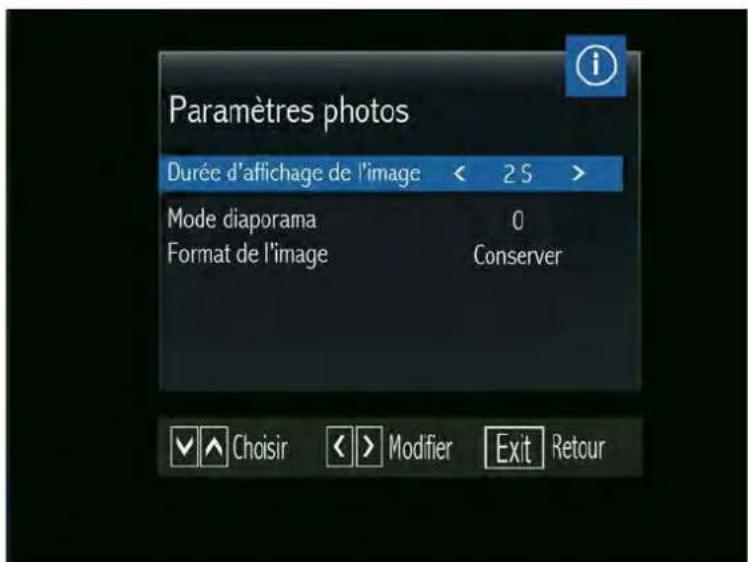

LE SOUS MENU USB (Paramètres photo)

Ce menu permet de paramétre la durée d'affichage des photos, le mode de la fonction diaporama et le format de l'image.

Choisir et modifier avec les touches flèches haut/bas et gauche/droite.

Presser EXIT pour quitter.

LE SOUS MENU USB (Film)

Ce menu permet de voir les films ou programmes contenus dans l'unité externe.

Il affiche le nom du fichier, et sa taille en KB.

Pour voir,CHOISIR le fichier avec les touches flèches haut/bas et presser OK ou lecture.

Pour voir en plein écran presser la touche rouge.

Pour quitter presser Exit.

LE SOUS MENU USB (Paramètres film)

Ce menu permet de modifier la taille et la couleur des sous-titres et la couleur de l'arrière plan.

Choisir et modifier avec les touches flèches haut/bas et gauche/droite.

Presser EXIT pour quitter.

LA FONCTION TIME SHIFT

Lorsque you regardez un programme ou un film et que you absentez momentanement, il suffit de presser sur la

touche PAUSE.

L'imag se fige et grace a la fonction Time Shift le terminal enregistrtre automatique la suite du programme.

A votre retour, il suffit de presser sur la touche LECTURE

et le programme ou le film reprend exactement

au moment ou vous étiez parti comme si vous regardiez une cassette VHS ou un DVD.

NB: Pour éviter de saturer l'unité extérieure, lorsque le programme ou le film est terminé ou en cas d'absence prolongée,

il faut arreter la fonction Time Shift en pressant sur la touche STOP.

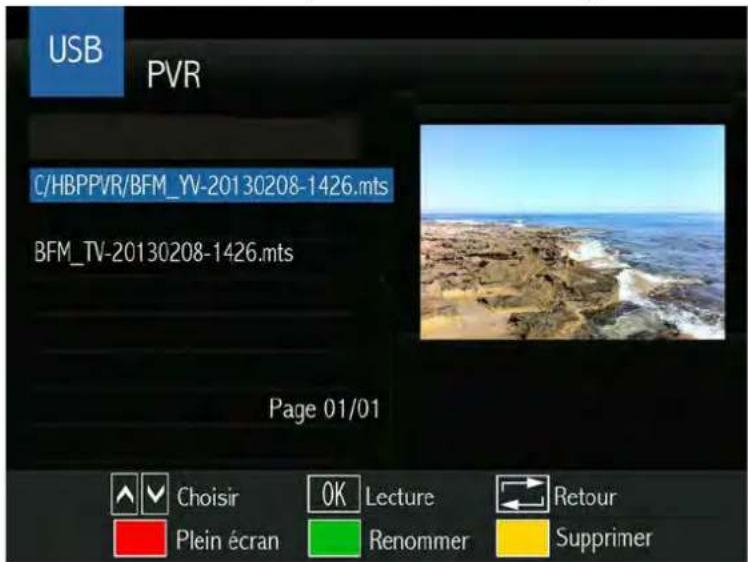

LE SOUS MENU USB (PVR/Unité externe)

Ce menu permet de voir, renomer ou supprimer les enregistements stockés dans votre unité externe.

Choisir le fichier avec les touches flèches haut/bas et presser OK pour la lecture.

Pour voir en plein écran presser la touche rouge.

Pour renommer presser la touche verte.

pour supprimer presser la touche jaune.

Pour quitter presser Exit.

LE SOUS MENU USB (Paramètres PVR/Unité externe)

Ce menu permet de paramétre r l'unité externe (cle USB ou disque dur).

Choisir avec les touches flèches haut/bas.

Presser OK pour confirmer.

Presser EXIT pour quitter.

LE SOUS MENU USB (unité externe)

Ce menu affiche les informations sur l'unité externe (cle USB ou disque dur) et permet de modifier laaille de la fonction Time Shift (0,5 à 4 GB).

Correspondance temps/GB: 0,5 GB = 15 minutes.

Choisir et modifier avec les touches flèches haut/bas et gauche/droite.

Presser EXIT pour quitter.

LE SOUS MENU USB (formatage de I'unité externe)

Ce menu permet de formater l'unité externe.

ATTENTION :

formater un disque dur ou une clé USB, c'est effacer tout son contenu, supprimer toutes les informations, fichiers et dossiers.

Il s'agit d'une opération irréversible, c'est à dire qu'une fois l'unité externe formatée, il n'y a plus moyen de revenir en arrêt et de restaurer vos données.

Choisir avec les touches flèches gauche/droite.

Confirmer avec OK.

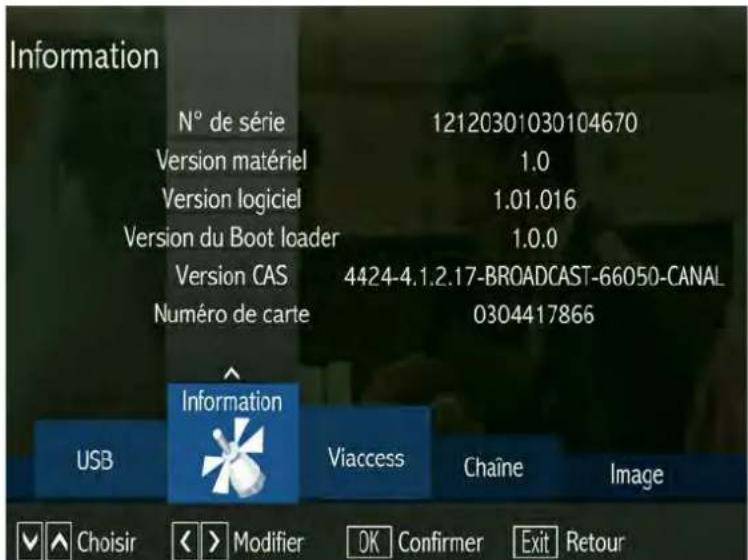

LE SOUS MENU INFORMATION

Ce menu affiche des informations sur le satellite, le numéro de série du terminal, la version logicielle et matériel, le numéro de la carte à puce TNTSAT et la version CAS.

Presser EXIT pour quitter.

LE SOUS MENU VIACCESS

Ce menu permet d'afficher des informations sur le terminal, sur la carte à puce, désirir l'opérateur, modifier le code PIN de la carte à puce, dire les messages de l'opérateur,

Choisir et modifier avec les touches haut/bas et gauche/droite.

Presser EXIT pour quitter.

ATTENTION IMPORTANT :

le code PIN de la carte à puce est déterminé par l'opérateur.

Il est déconseilé de le modifier car l'oubli du code ou une mauvaise manipulation ne sont pas couverts par la garantie.

LA LIST DES CHAINES PAR LA TOUCHE OK

Une pression sur la touche OK de la télécommande affiche la liste des chaînes (bloc de 8 chaînes). Choiser la chaîne avec les touches flèches haut/bas. Presser OK pour confirmer.

Avec les touches flèches gauche/droite faire défilé horizontally les chaînes par bloc de 8, désir la chaine avec les touches flèches haut/bas et confirmer avec OK.

Presser la touche rouge pour affiche le bandeau de recherche rapide.

Presser FAV pour afficher la liste des favorsis, désir la chaine avec les touches flèches haut/bas et confirmer avec OK.

LA LIST DES CHAINES FAVORITES

Une pression sur la touche FAV affiche la liste des favoris.

Choisir la chaine avec les touches flèches haut/bas et presser OK pour confirmer.

Pour revenir à la liste de toutes les chaînes, Presser à nouveau la touche FAV.

Presser EXIT pour quitter.

LE BANDEAU ETENDU D'INFORMATIONS

Une double pression sur la touche INFO affiche le bandeau etendu d'informations.

Il affiche le nom de la chaîne,
la puissance et la qualité du signal,
l'horaire et le titre du programme courant et du programme suivant,
des pages d'informations sur les programmes.

Choisir avec les touches flèches haut/bas.
Presser les touches jaune et bleues pour afficher les page suivantes et précédentes.

Presser EXIT pour quitter.

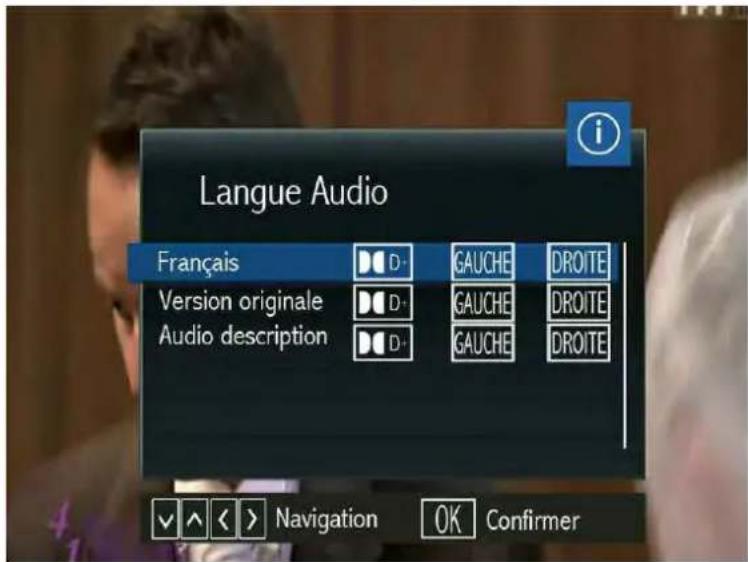

LE MENU AUDIO

Une pression sur la touche AUDIO de la
telecommande affiche le menu Langue Audio.
Lorsque I'opérateur les diffuse, le menu audio
affiche la langue Française, la langue en version
originale, et l'audio-description.
La fonction audio-description est destinée aux mal
voyants en commentant et dérivant les films ou
programmes.
Le choix porte sur :
Dolby Digital ^+ .
voie audio gauche,
voie audio droite.
Choisir avec les touches flèches haut/bas
et gauche/droite.
Confirmer avec OK.

LE MENU LANGUE DES SOUS-TITRES

Lorsque les sous-titres sont émis par l'opérateur, une pression sur la touche SUB-T de la télécommande affiche le menu sous-titres.

Pour activer les sous-titres, désirir la langue avec les touches flèches haut/bas et presser OK.

Pour désactiver les sous-titres, désir désactivé avec les touches flèches haut/bas et presser OK.

Presser EXIT pour quitter.

LE MENU TIMER (horloge de programmation des enregistements)

A partir du Timer il est possible de :
choisir le type de chaine (TV ou Radio), la chaine a enregistrer, la date de l'enregistrement, l'heure de début et de fin.
Programmer la répetition de l'enregistrement : une fois, quotidien, hebdomadaire.
Choisisir le mode entre Rappel et Enregistrement mode Rappel : à l'heure et au jour programmés le timer sélectionna la chaine可以选择.
Enregistrement : à l'heure et au jour programmés le timer sélectionna la chaine可以选择 pour l'enregistrer sur l'unité externe.
Si nécessaire, modifier les paramétres avec les touches flèches haut/bas, gauche /droite et les touches de 0 à 9 et presser OK.
Presser Exit pour quitter etémoriser.

CHARACTERISTIQUES TECHNIQUES

1) CONNECTIQUE :

• 2 prises de type F femelle

• 1 prise péritel TV (RGB, Composite SECAM,PAL)

• 1 prisH HDMI 1.2 (HDCP 1.2)
• 1 prise S/PDF (sortie Audio numérique)
  -1 slot Carte a puce, conforme ISO 7816-1,2,3

• 1 connecteur jack pour déport infrarouge

• 1 port USB
  1 RCA video

• 2 RCA audio
• 1 connecteur jack pour alimentation 12 volts

2) DECODAGE AUDIOVIDEO :

Format du paquet de transport : MPEG-2 ISO/IEC 13818

Mode de compression video gérés :

MPEG-2 Main Profile@Main Level pour un codage MPEG-2 SD

MPEG-2 Main Profile@High Profile Level pour un codage MPEG-2 HD

H.264/AVC Main Profile@Level 3 pour un codage H.264/AVC SD

H.264/AVC Main Profile@Level 3 pour un codage H.264/AVC SD

H.264/AVC High Profile@Level 4 pour un codage H.264/AVC HD

Mode de compression audio gérés :

MPEG-1 Layer I, MPEG-1 Layer II

Décodage Dolby D pour « downmix » en analogue et numérique

Décodage Dolby D + pour « downmix » en analogue et numérique

Transcodage Dolby D + vers Dolby D pour les sorties audio numériques

Frequences d'echantillonage de 32 kHz, 44,1 kHz, 48 kHz

Résolution Video SD : 720 x 576 i

Résolution Video HD : 1920 x 1080 i

1920 x 720 p

1920 x 1080 p

3) CHARACTERISTIQUES TUNER

Fréquence d'entrée : 950 MHz - 2150 MHz

Niveau d'entrée : -65 dBm - -25 dBm

Niveau d'entrée max: 0 dBm

Return loss: > 8 dB

Protection surtension: > 5kV

Contrôle automatique de fréquence: + - 5 MHz

Temps d'acquisition: < 1 s dans les conditions suivantes:

Niveau d'entrée : -65dBm

Temps de montée ou de descente: < 10 ms

Protection court-circuit

Génération de tone-burst avec les caractéristiques suivantes :

Cycle: 50% + 10%

Fréquence de répétition: 22 kHz +- 2kHz

Amplitude: 0.5Vmin - 0.9Vmax

Temps de transition : 10 micro s +- 5 micro s

CHARACTERISTIQUES TECHNIQUES (SUITE)

5) DEMODULATION DVB-S

Symbol Rate : 10 Mbaud – 30 Mbaud

Code Rate :?, 2/3, ?, 5/6, et 7/8

QEF à BER=2 E-4 après viterbi

Code rate 3/4, 5,5 dB max

Code Rate 5/6, 6 dB max

Niveau AGC sur 8 Bits (niveau inférieur égal à -65dBm, niveau supérieur -25dBm)
Niveau BER sur 8 Bits après décodage Viterbi (de 1x10-2 à 1x10-8)

6) DEMODULATION DVB-S2

\section*{Caracteristiques du signal DVB-S2}

Symbol Rate: 10 à 33 Mbaud

Configuration : CCM

Constellation: QPSK ou 8PSK

Roll-off:0,35；0,25；0,2

Valeur QEF à PER = 1 E-7

QPSK, 4/5, C/N = 5,5 dB

QPSK, 5/6, C/N = 6 dB

Niveau AGC sur 8 Bits (niveau inférieur égal à -65dBm, niveau supérieur -25dBm)

Niveau BER sur 8 Bits après décodage BCH (de 1x10-4 à 1x10-9)

INFORMATIONS SUR LA MISE AU REBUT PAR LES MENAGES

A l'attention des utilisateurs privés.

Au sein de l'union europeenne:

Ne pas jeter le terminal dans une poubelle ordinaire.

Les apparils electronics et electriques hors d'usage doivent etre recyclés selon les directives européenne en vigueur en matière de récapuration, et recyclage.

Conformément à ces directives, au sein des Etats membres, les particuliers peuvent ramener leur apparciels électroniques ou électriques hors d'usage à des centres de collecte désignés ou chez leur point de vente dans le cadre de l'achat d'un produit similaire ou équivalent. Les piles ou batteries hors d'usage du terminal doivent être confiées à des systèmes de collecte prévus à cet effet conformément à la législation en vigueur.

INFORMATIONS SUR LA MISE AU REBUT PAR LES ENTREPRISES

Au sein de l'union européen:

Ne pas jeter le terminal dans une poubelle ordinaire.

Quand le terminal est utilise dans le cadre d'une activite professionnelle, prenez contact avec votre fournisseur qui vous donnea toutes les informations necessities pour le recyclage du produit.

Les frais relatifs à la récolte et au recyclage pourront vous être facturés.

PROBLEMES	RAISONS POSSIBLES	SOLUTIONS
Le terminal ne s'allume pas.	Le cordon d'alimentation n'est pas branché.La prise de courant ne fonctionne pas.	Vérifier le branchement du bloc d'alimentation.Vérifier si la prise de courant fonctionne correctement.
Pas d'image ni de son.	Pas de signal.Signal très faible.Chaine cryptée.	Contrôler les raccordements d'antenne et péritel.Controler si l'antenne fonctionne correctement.Vérifier si la chaîne est cryptée.
La télécommande ne fonctionne pas.	Le terminal est en modeAKE.II y a un obstacle entre la télécommande et le terminal.Les piles sont usées ou mal positionnées dans leur logement.	Mettre le terminal en marche.Vérifier si il y a un obstacle entre la télécommande et le terminal.Vérifier la qualité des piles et si elles sont bien intégrées dans leur logement conformément au sens des polarités.
