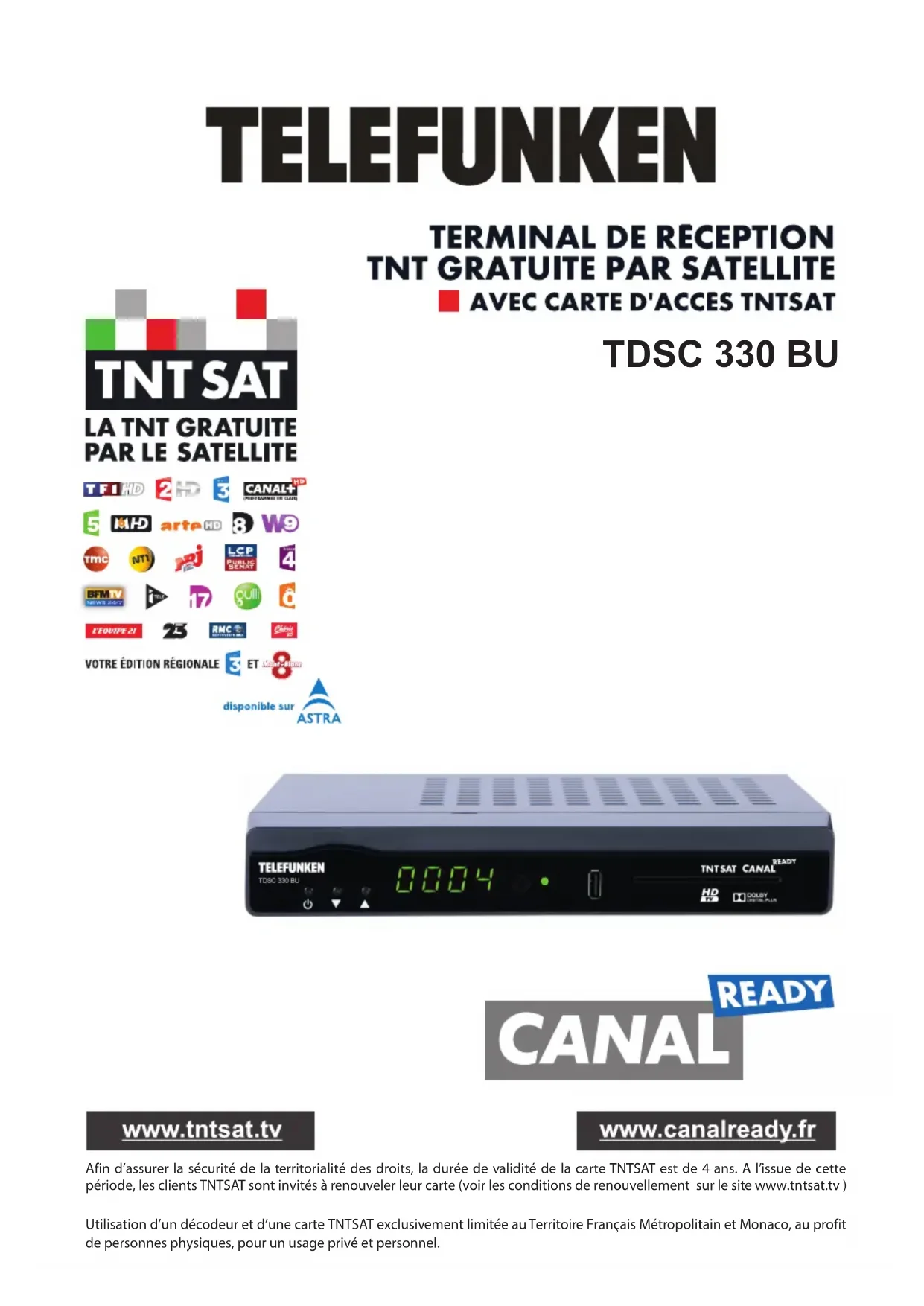

MODE D'EMPLOI TDSC 330 BU TELEFUNKEN
Afin d'assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l'issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site www.tnntsat.vt)
Utilisation d'un decodeur et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.
Contenu
Fonctions 2
Accessoires 2
Précautions de sécurité 3
Vue d'ensemble de la télécommande 4
Connexions 5
Télécommande. 6
Branchement au téléviseur. 6
Alimentation electrique 7
Allumer- Eteindre. 7
Branchement de l'antenne 7
Branchement de l'USB 8
Connexion du disque USB 8
Enregistrement de programmes 8
Système du menu principal 9
Enregistrement instantané 9
Regarder les programmes enregistrés 10
Listedeschines 10
Les opérations suivantes peuvent être effectuees dans ce menu : 10

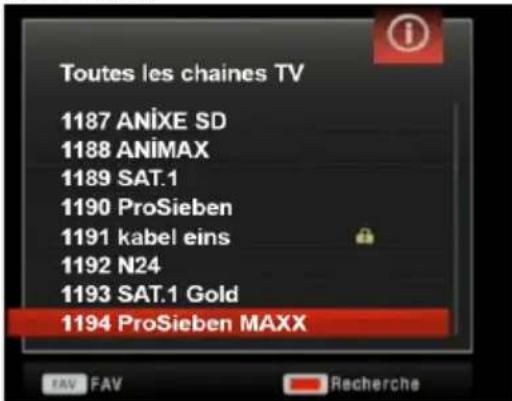

Navigation dans la liste complète des chaînes.... 10
Déplacement des chaînes dans la liste de chaînes 11
Supprimer des chaînes 11
Renommer des chaînes (en option) 11

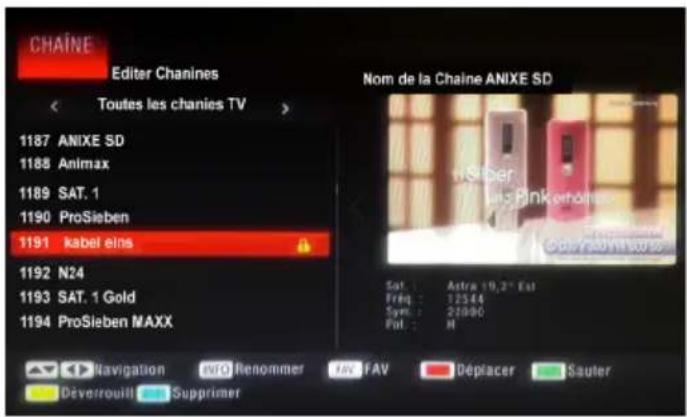

Ajout des verrouillages à des chaînes 11

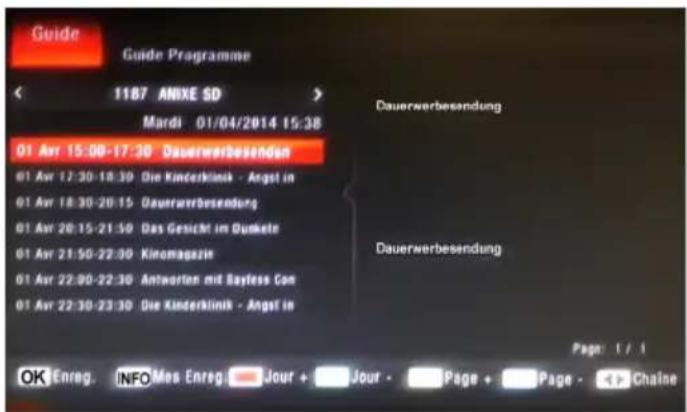

Guide des programmes 12
Options du programme 12
Selectionner une chaine 12
Enregistrer / Supprimer le minuteur d'enregistrement 12
Régler la minuterie / Supprimer la minuterie 13

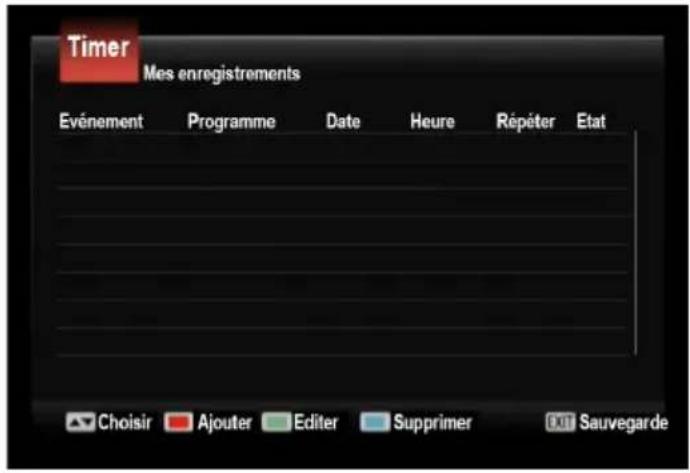

MINUTERIES 13
Ajouter une minuterie d'enregistrement 13
Modifier une minuterie d'enregistrement 14
Supprimer une minuterie d'enregistrement 14
Bibliothèque des enregistements : 14
Réglage 14
Enregistrements 14

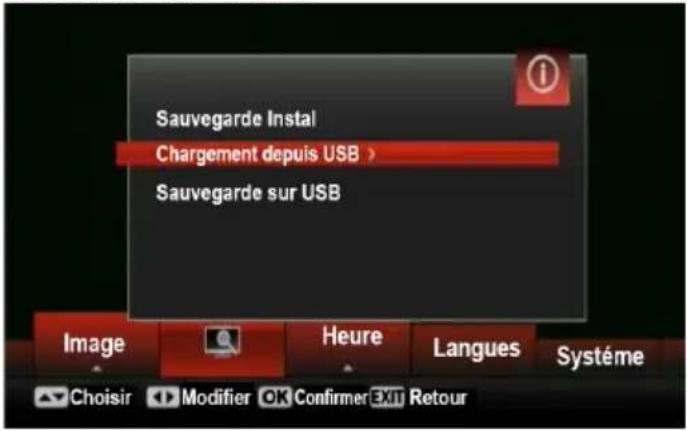

Configuration 15
Mise a niveau du récepteur 16
Réglages audio. 16
Contrôle parental. 17
Verrouillage maturité 17
Verrouillage du menu 17

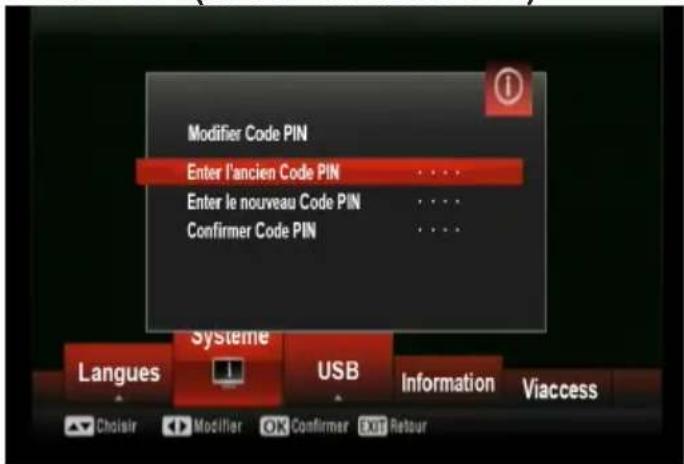

Paramétrage du code PIN 17
Réglages horaires 17
Langue 17
Preféré 18
En cours 18
Installation 18
Recherche automatique 18
Recherche manuelle. 18

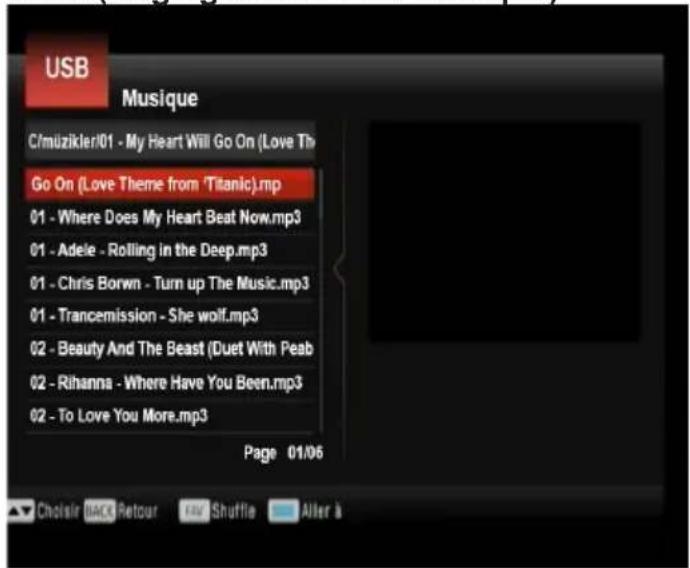

Lecture de fichiers MP3: 19

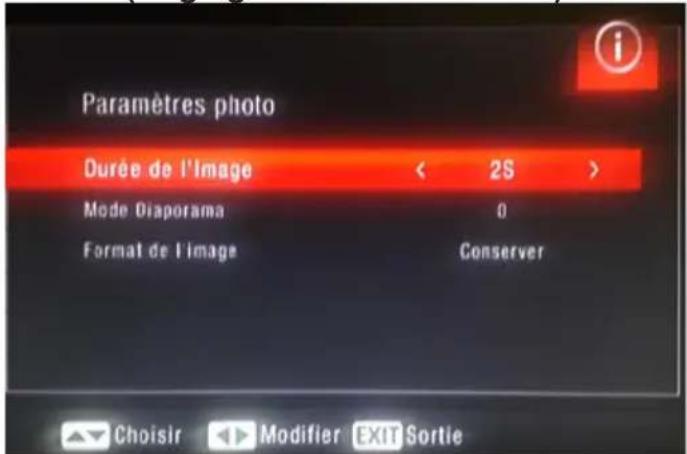

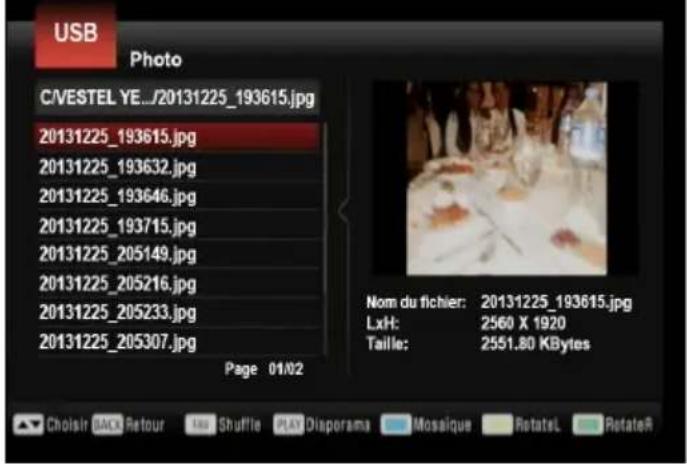

Visualisation des fichiers JPEG 19

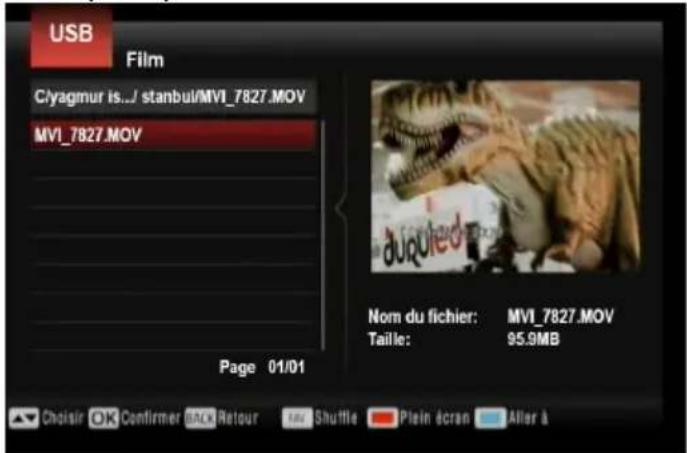

Lecture Video (optionnel) 20
Format audio pris en charge: 20
Messages OSD 20
Afficher un texte. 21
Guide de dépannage 22
Détails techniques 23
Télécommande 23
Capacités numériques 23
PERITEL TV 23
Fonctions
4000 chaînes de radio et télévision
-Prise en charge du navigateur media (USB 2.0)
-Compatibilité avec les normes DVB-S2/S
- Sortie HDMI (576i, 576p, 720p, 1080i, 1080p).
- Décalage temporel
- Verrouillage de chaînes
- Informations relatives à l'évenement en cours/ suivant (EPG hebdomadaire)
- Minuterie d'enregistrement
- Verrouillage parental au niveau du menu
- Indicateur de force du signal des transpondeurs
- Support audio multilingue
- Sortie audio numérique (optique)
- Prise en charge de la fonction télétexte (DVB)
- Fonction de restauration des paramètres d'usine
- PÉRITEL TV
Ku band reception: 10.7 - 12.7 GHz
- Contrôle LNB: Inversion de polarité horizontale ou verticale (13V %12,825-%14,175 et 18V %17,575-%19,425), inversion 0-22 kHz, DiSEqC 1.0
- Puisance du signal et barres de qualite du signal pour le reglage de I'antenne
- Plusieurs options de recherche de chaînes :
Automatic Satellite search for preset transponders
- Recherche de transpondeur
- Recherche automatique des transpondeurs récemment ajoutés
- Option de recherche FTA (Free-to-Air) pour les modes de recherche par satellite et automatique
- Recherche FEC automatique (correction d'erreurs vers l'avant)
- Correction PID automatique (sauf PID définis par l'utilisateur)
- Caracteristiques du decodage numérique :
Sortie video: PAL, SECAM, NTSC
- Couleur OSD 32 bits, 720x576 pixels pour PAL
Passage d'un système à l'autre (TV/RADIO)
- Enregistrement de la dernière chaine regardée
- Protection contre court-circuit et surcharge LNB
- Télecommande à infrarouge
- Langues d'affichage du menu : Anglais, français
- Arrêt automatique
ACCESSIONS
Telecommande
Manuel d'instructions
Adaptataur
REMARQUE : Vous doivent vérifier les accessoires après avoir acheté l'appareil. Assurez-vous que chaque accessoire est inclus.
Précautions de sécurité
Power Source Power
- Utilisez toujours l'adaptateur secteur fourni.
- Utilisez seulement avec l'alimentation électrique spécifique sur l'adaptateur secteur.
- L'adaptateur de courant peut devenir chaud pendant le fonctionnement normal. Il ne s'agit pas d'un dysfonctionnement.
- Veuillez-vous assurer que l'adaptateur n'est pas couvert pendant son fonctionnement. Laissez un espace de 15 cm (minimum) autour de l'adaptateur secteur.
- Les informations relatives au courant et les consignes de sécurité de l'adaptateur secteur figurent sur ce dernier.
AVERTISSEMENT: Si vous n'utilisez pas l'appareil pendant un certain temps, débranchez-le de la prise de courant.
Cordon d'alimentation
-
Ne placez pas l'appareil, ni un meuble, etc. sur le cordon d'alimentation et évitez qu'il se retrouve coince. Tenez le cordon d'alimentation par sa fiche. Ne débranchez pas la fiche en tirant sur le cordon et ne touche jamais le cordon d'alimentation avec des mains mouillées, car cela pourrait causeur un court-circuit ou une électrocution. Ne nouez jamais le cordon et ne l'attachez pas à d'autres fiches. Ne placez pas le cordon d'alimentation dans un lieu où l'on risque de le piétiner. Un cordon endommagé peut être la cause d'un incendie ou d'une électrocution. Vérifiez de temps en temps l'état du cordon d'alimentation. S'il est endommagé, demandez de l'aide au service de dépannage le plus proche.
-
Veuillez ne pas placer l'appareil dans un endroit exposé à lumière directe du soleil, trop poussièreux, ou exposé à des chocs mécaniques ou pres des sources de chaleur.
- Posez l'appareil sur un support solide et fiable.
- Ne placez pas l'appareil sur une surface souple à l'instar d'un tapis qui pourrait bloquer les trousts de ventilation se trouvant à la base.
- L'emplacement choisi ne doit pas avoir un taux d'humidité élevé. La condensation, qui peut survenir dans une cuisine par exemple, peut provoquer un dysfonctionnement ou endommager l'appareil.
- Le chauffage ou autres radiations thermiques places sous l'appareil peuvent également être à l'origine d'un dysfonctionnement ou de dommages sur l'appareil.
- L'air chaud produit lors du fonctionnement de l'appareil doit être expulsé par le biais d'une ventilation ajustée. Veuillez ne pas installer l'appareil dans un lieu clos, ni le recouvrir.
Veillez à une bonne circulation de l'air. Placez l'appareil dans un endroit bien ventilé afin d'éviter une accumulation de chaleur dans l'appareil.
- Si un objet solide ou liquide penètre dans le boîtier, débranchez l'appareil et faites-le vérifier par un personnel qualifié avant de le réutiliser.
L'appareil ne doit pas etre exposé au ruisselement ou aux éclaboussures et il ne faut poser dessus aucun objet rempli de liquide, comme des vases.
ATTENTION
- Les piles ne doivent pas etre exposées à une chaleur excessive comme le soleil, du feu ou autre.
Branchement à un système de distribution télévisé (TV cable etc.) avec tuner
L'appareil branché à une mise à la terre de protection du batiment par l'alimentation secteur ou par d'autres apparèils avec un branchement à une mise à la terre de protection - et à un système de distribution télévisé en utilisant un cable coaxial, peut dans certaines circonstancesprésenter un risque d'accendie.
Par conséquent, le branchement à un système de distribution par cable doit être assure à travers un dispositif représentant un isolant électrique inférieur à une certaine gamme de fréquences (isolateur galvanique, voir EN 60728-11).

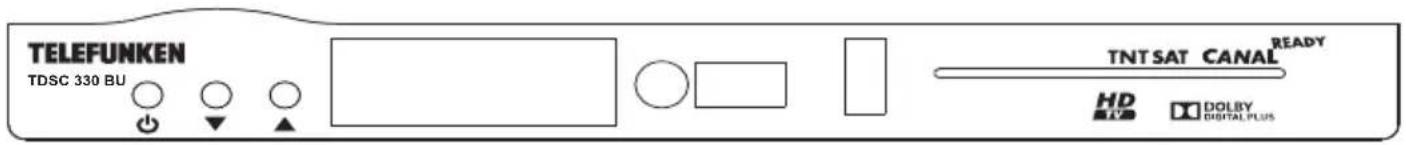

Affichage des commandes et connexions du boitier decodeur Panneau Avant
- MARCHE/ARRÉT
2.Chaine precedente
3.Chaine suivante
4.Tirez le capuchon pour ouvrir.
PANNEAU RETOUR
- SORTIE AUDIO ANALOGIQUE: Fiche de sortie.(Gauge - droite)
- SORTIE AUDIO NUMÉRIQUE : Sortie audio numérique optique
- LNB OUT : Pour le raccordement des câbles des antennes satellites.
- LNB IN: Pour le raccordement des cables des antennes satellites.
- SORTIE HDMI : Pour un branchement à un téléviseur pris en charge par l'option HDMI en vue de la résolution Haute définition et la sortie Audio.
- SORTIE VIDEO PÉRITEL : Branchement du péritel au téléviseur
- ENTRÉE IR : Vous pouvez connecter un boîtier décodeur numérique externe.
- ENTRÉE D'ALIMENTATION: Connectez le DC IN (12 V)
Telecommande
Ouvrez tout d'abord le couvercle de piles sous la télécommande. Installez les deux piles de 1,5 Volt (RO3/AAA) dans le compartment en respectant les symboles indiqués (+/-) et refermez le couvercle des piles. Pour utiliser la télécommande, orientez-la vers l'avant du récepteur. Si la télécommande ou la fonction sélectionne ne marche pas, il est fort probable que les piles soient usages; il faut donc les replacer le plus tout possible. Veuillez utiliser uniquement des piles résistant aux fuites. Il est conseilé d'enlever les piles de la télécommande si vous ne devez pas l'utiliser pendant longtemps.

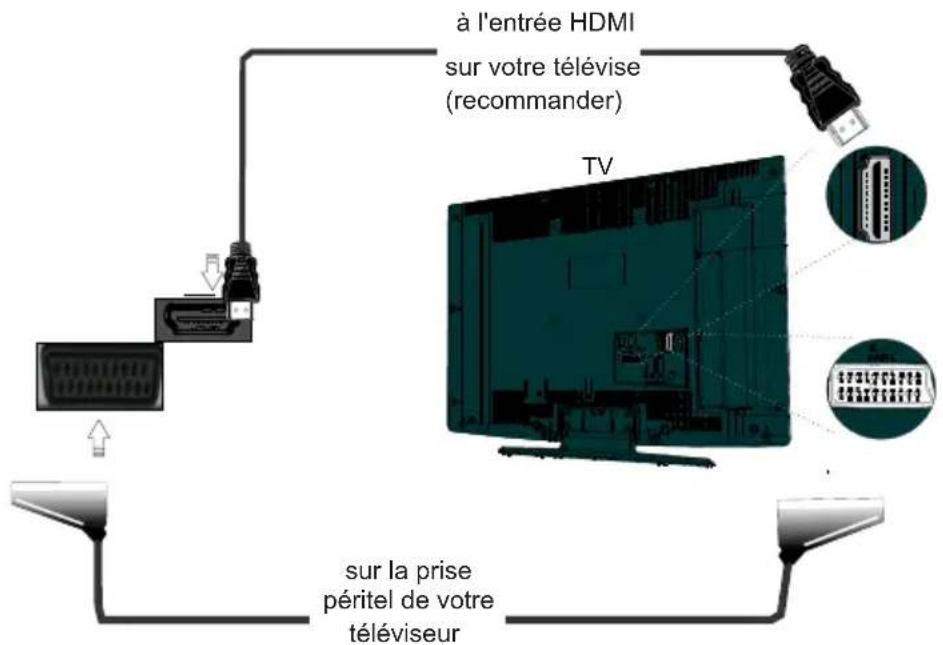

Branchement au téléviseur
Connexion HDMI (Recommandée): Vous pouvez recourir à la prise HDMI pour brancher un téléviseur prénant en charge le HDMI pour une résolution haute définition et une sortie audio. Le récepteur peut partager une sortie HDMI en quatre résolutions différentes à partir du branchement HDMI sur le panneau arrière. Afin d'obtenir une image et un son deaillesures qualités, veillez vérifier les résolutions HDMI prises en charge par votre téléviseur et selectionnez-en les plus appropriées à partir de ce menu.
Branchement Péritel : Branchez votre boîtier décembre avec un cable péritel en utilisant un connecteur péritel TV sur le panneau arrière du connecteur péritel. Le boîtier décembre prévoit une sortie RGB ou CVBS. Si vous voulez obtenir des images à travers le connecteur péritel, et celui de votre télévisueur est doté d'une entrée RGB, vous pouze alors faire passer votre boîtier décembre en mode RGB, en basculant le menu de la sortie TV au mode RGB, dans le menu Configuration. Ainsi, vous serez en mesure d'obtenir une performance de qualité à partir de votre boîtier décembre. Vous pouze utiliser le connecteur péritel pour relier votre boîtier au télévisueur et au VCR.
Remarque: Ces deux procédés de branchement réalisent la même fonction mais à des niveaux de qualité différents. Il n'est pas nécessaire d'effectuer le branchement en utilisant les deux méthodes.

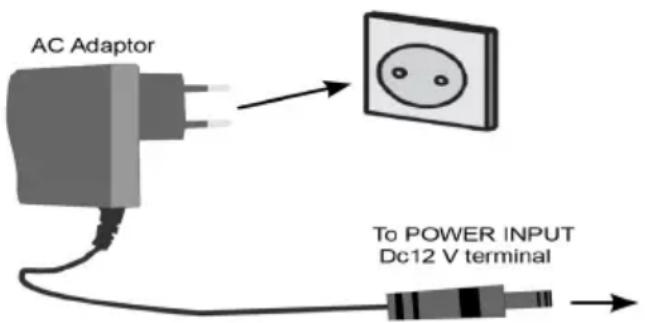

Alimentation électrique
IMPORTANT : Le boîtier décodeur a été créé pour fonctionner à 12 V CC. Pour cela, un adaptateur fournissant 12 V de tension est utilisé. Branchez cet adaptateur à un système fournissant 220-240 V AC, 50Hz.
- ÀpRES avoir déballé le boîtier décodeur, laissez-le atteindre la température ambiente avant de le brancher à la prise de courant.

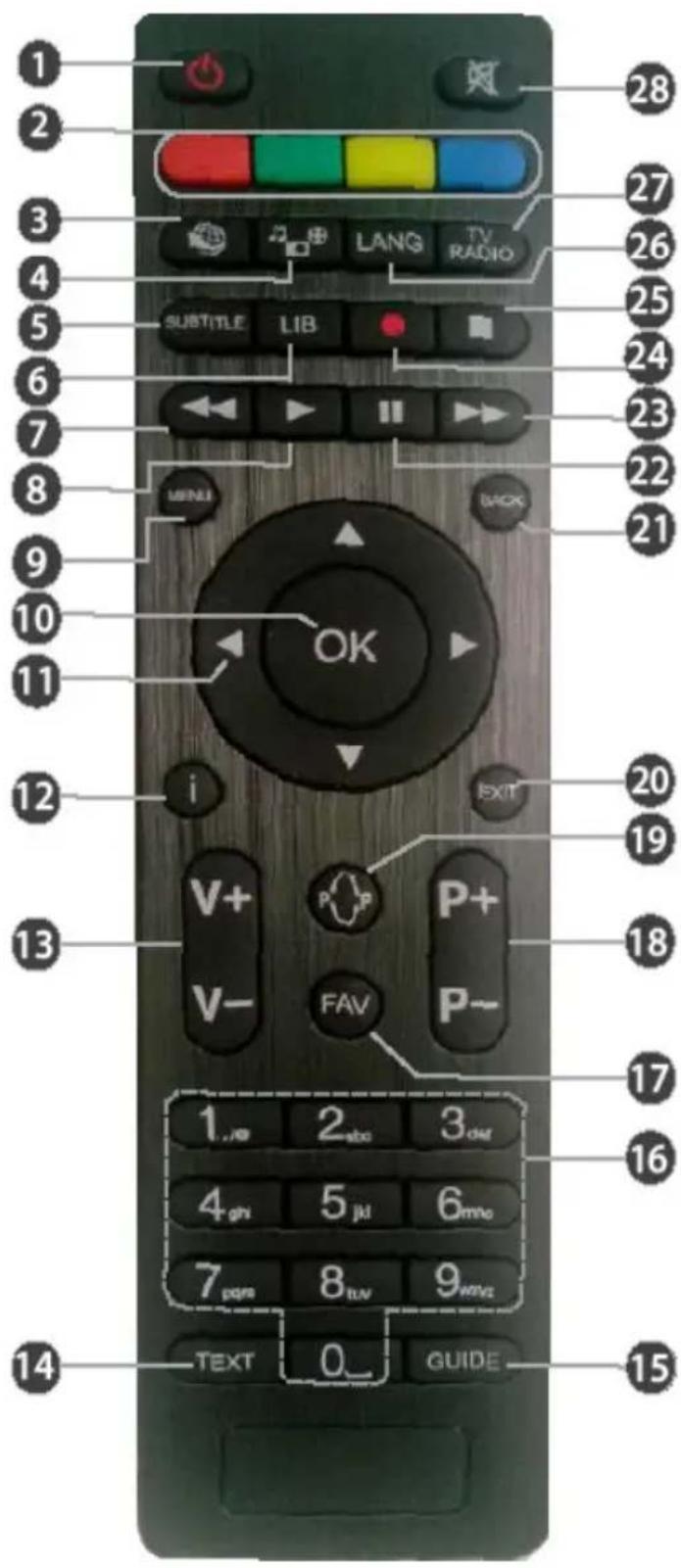

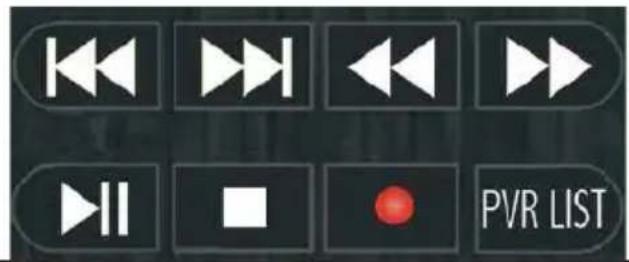

FONCTIONS DES TOUCHES DE LA TÉLECOMMANDE
- Veille ou marche/arrêt.
- Les fonctions des boutons colorés changent dans le menu.
- Aucune fonction.
- Navigateur média

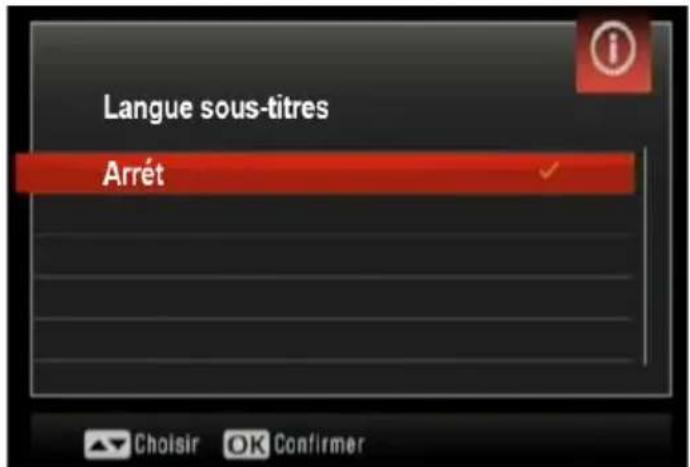

- Sous-titre
- Bibliothèque des enregistements
- Retour rapide
- Lire
- Menu
- OK/confirmer/ouvre la liste des chaînes.
- Boutons de navigation
- INFO : Une pression simple ouvre la bannière d'informations
Une double pression élargit la bannière d'informations.
13.VOL+/VOL- : Sert à augmenter et réduire le volume
- TEXT: Télexte
15.GUIDE: Guide électronique des programmes
- Boutons numériques
17.FAV: Affiche la liste des chaînes favorites.
18.P+ /P- : Sélectionne les chaînes (« haut » ou « bas »)
- ÉCHANGE: Retour à la chaine précédente.
- QITTER: Permet de quitter un menu ou une fonction
- PRÉCÉDENT: Retour vers l'USB ou le multimédia
- PAUSE: Met en pause et lance l'option de décalage temporel.
23.Avance rapide
- Enregister
25 STOP: Arrête la lecture, l'enregistrement, ou le décalage temporel.

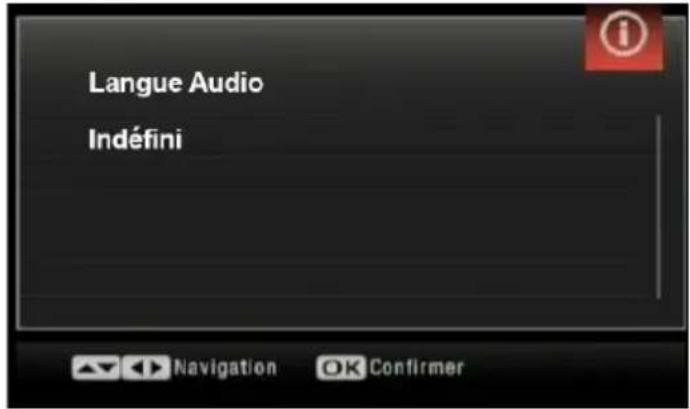

- LANGUE : Affiche ou change la langue audio lors de pressions consécutives.
27.TV/Radio: Bascule entre les modes TV et radio.
- COUPURE DU SON : Désactive le son.

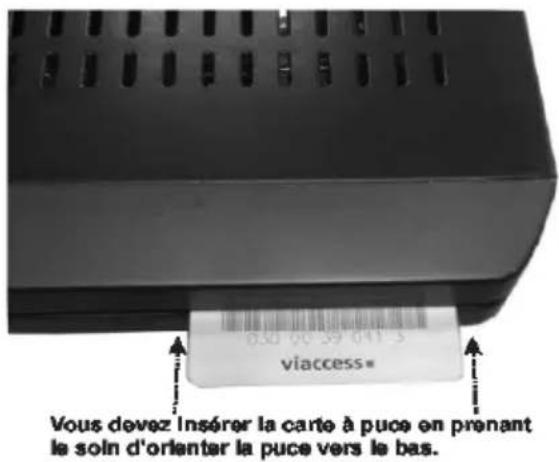

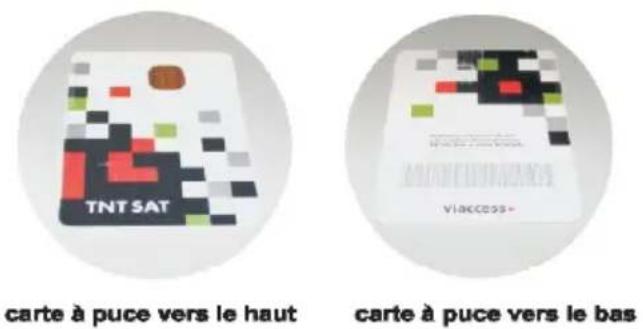

INSTALLATION DE LA CARTE À PUCE HD TNTSAT (fournie)
Le boîtier decodeur est livré avec une carte à puce HAUTE DÉFINITION pour receivevoir les chaînes proposées par TNTSAT. Insérez la carte avec précaution, avec sa face tournée vers le bas.

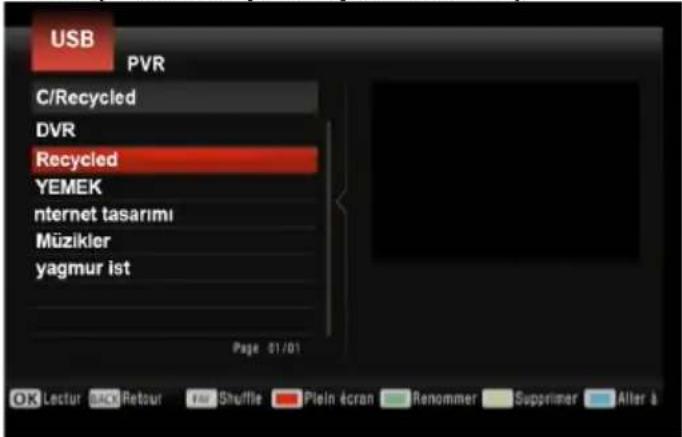

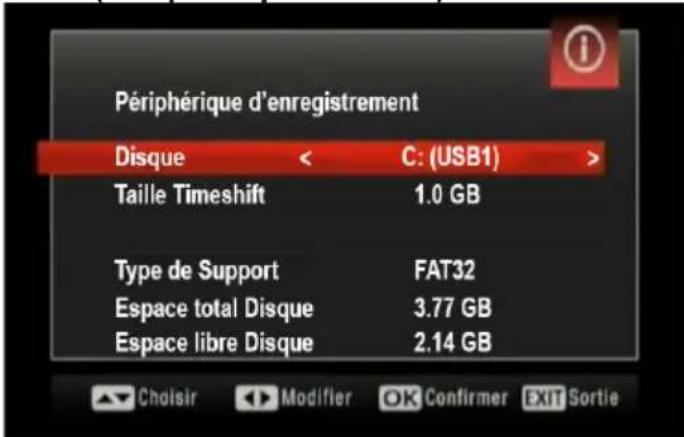

Branchement de l'USB
- Vous pouvez connecter un lecteur de disque dur USB ou une carte mémoire USB à votre boîtier décodeur grâce à l'entrée USB de l'appareil. Cette option vous donne la possibilité de dire des fichiers mémorisés dans un disque USB ou d'enregistrer les programmes.
- Les disques durs externes de 2,5 et 3,5 pouces (hdd avec alimentation externe) sont pris en charge.
- Pour enregistrer un programme, vous devez d'abord connecter votre lecteur USB à votre boîtier décodeur que vous aurezAAParavant pris le soin d'éteindre.Allumez ensuite le boîtier décodeur afin d'activer la fonction d'enregistrement. Dans le cas contraire, l'options d'enregistrement ne sera pas disponible.
IMPORTANT!
- Veuillez noter que TOUTES les données containues dans le disque USB seront perdues et le format du disque sera converti en FAT32/ NTFS.
- Il est possible que certains types de péripériques USB ( comme les lecteurs MP3) ou des lecteurs de disque dur/cartes mémoires USB soient incompatibles avec cet apparéil.
IMPORTANT : L'appareil peut ne pas prendre en charge tous les formats de disque. Si vous branchez un disque USB à un format non pris en charge, il vous sera demandé d'en formater le contenu. Se reporter à la section intitulée « Formater le disque » dans les pages suivantes pour de plus amples informations relatives au formatage du disque. Veuillez notes que TOUTES les données containues dans le disque USB seront perdues et le format du disque sera converti en FAT32/NTFS.
Connexion du disque USB
- Pour des raisons de securités la connexion USB est limité en courant ce qui a pour conséquences que certains disques durs ne sont pas reconnus.
- Branchez votre péripérisque USB à l'entrée USB du boftier décodeur.
Remarque: Branchez ou débran chez votre disque USB lorsque le boitier est étant.
Remarque: Si vous foulez connecter un lecteur de disque dur USB au boîtier décodeur, le cable de connexion USB utilisé entre le lecteur de disque et le boîtier décodeur doit être doté d'un logo USB et être aussi court que possible.

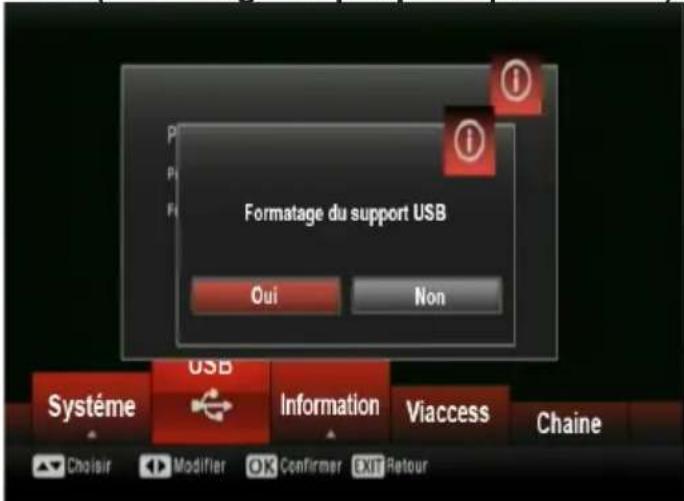

Remarque : Vous pouvez rencontres certains problèmes au cours du formatage d'un disque dur USB d'une capacité de 1TO (Tera Octet). En pareille situation, vousdezvez formaterle disque à l'aide de votre PC et le type de disque doit être FAT32.
Le téléviseur prend en charge le formatage des disques NTFS et FAT32.
AVERTISSEMENT!
- Il est très dangereux de brancher et de débrancher les péripériques USB avec une certaine rapidité. Évitez sur tout de brancher et de débrancher le lecteur avec une certaine rapidité. Ceci peut cause un dommage matériel du lecteur USB et notamment du péripérisque USB.
- Ne jamais retireur le module USB durant la lecture ou l'enregistrement d'un fichier.
Enregistrement de programmes
IMPORTANT: Au cours de l'utilisation d'un nouveau lecteur de disque dur USB, il est conseilé de le formater dans un premier temps à l'aide de l'option « Formater le disque » de votre écodeur.
- Pour utiliser la fonction d'enregistrement, vous doivent connecter un disque USB ou un lecteur de disque dur externe au boîtier décodeur. Veillez ensuite à ce que le disque USB branché ait une capacité minimale de 1 Go et une compatibilité de vitesse de 2.0. Si le périphérique USB connecté ne prend pas en charge la vitesse 2.0, un message d'erreur s'affichera. Pour l'enregistrement de programmes et le décalage temporel, il est recommendé d'utiliser des lecteurs de disques durs externes.
- Une heures d'enregistrements occupe environ 2 Go d'espace.
- For more information on recording programmes, see the section "Guide", "USB (PVR / EXTERNAL DEVICE)" Les programmes enregistrés sont mémorisés dans le réseau ci-après du disque USB connecté: HBPVR. Un fichier .mts est créé pour chaque enregistrement. Ce fichier contient des informations relatives à la société de radiodiffusion, au programme, et à la durée d'enregistrement.

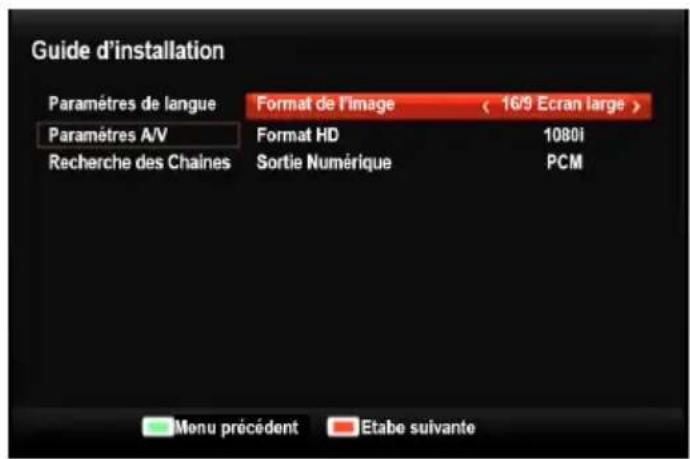

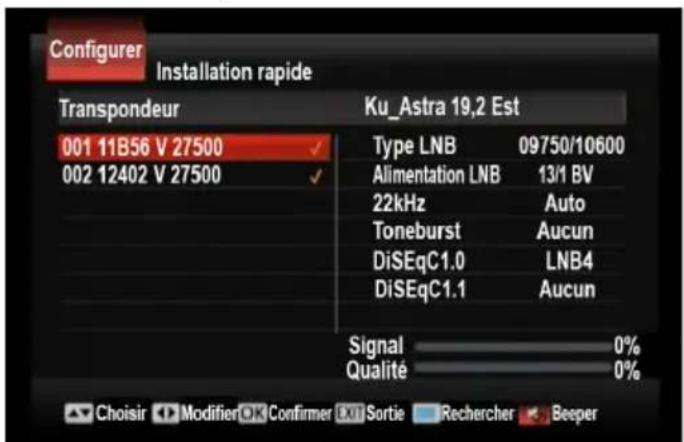

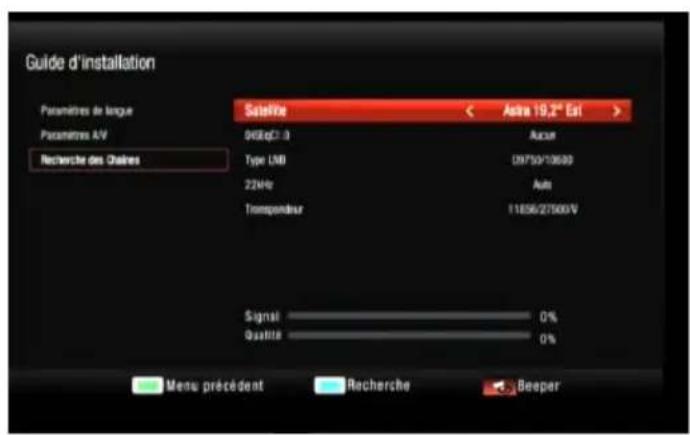

PREMIERE INSTALLATION
Lorsque l'antenne et tous les périhériques sont connectés de manière appropriée au terminal, insérez la carte à puce, avec sa face tournée vers le bas. Appuyez sur le bouton « Veille » de la télécommande pour démarrer.

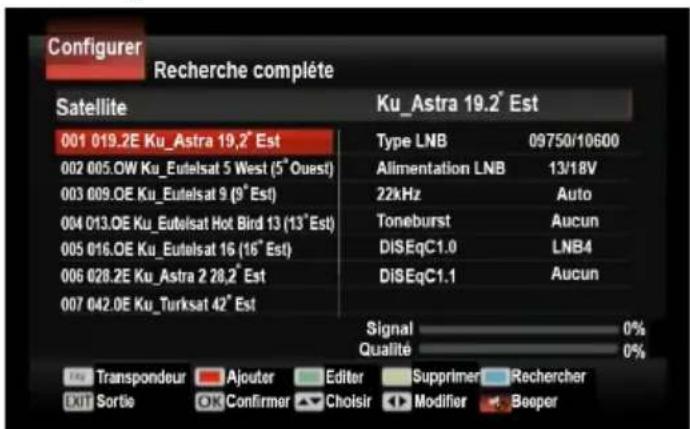

RECHERCHE DE CHÂINES
1) L'écran affiche le guide d'installation dans une fenêtre.
2)Utilisez " " /"▲""<"/">les touches / pour selectionner la langue, puis appuyez sur pou modifier.
3)Utilisez les boutons " 一 "一" pour désir la taillé de l'image, la résolution et le mode de son et appuyez sur le bouton rouge pour ouvrir la recherche de chaînes.
REMARQUE: Le boîtier décodeur est doté d'une fonction sonore. D'après le Guide d'installation, la pression du bouton de coupure de son sur la télécommande, active la fonction sonore qui augmente à l'amélioration du signal et baisse à la réduction de celui-ci.
4) Vérifiez l'antenne, au besoin.
5) Appuyez sur le bouton bleu pour lancer la recherche de chaînes.
6) La recherche de chaînes prendra quelques minutes.
CHOIX DE LA CHÂINE RÉGIONALE
Utilisez les boutons "V/"" pour selectionner la chaine regionale désirée et appuyez sur OK pour confirmer.

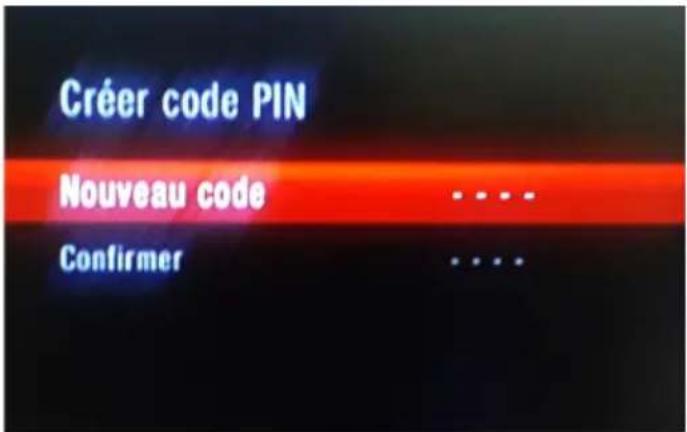

CREATION DU CODE PIN (REMARQUE: à l'exception de 0000)

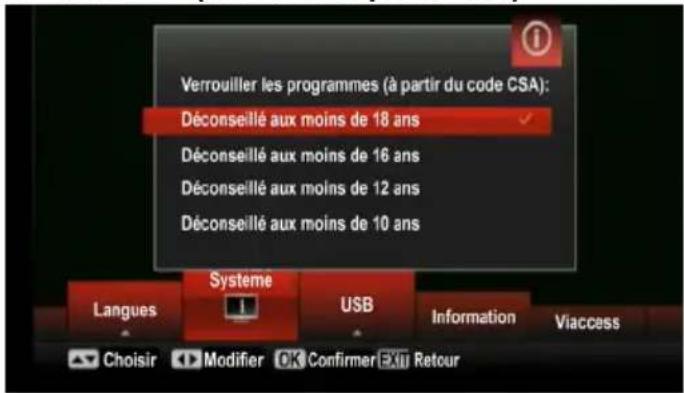

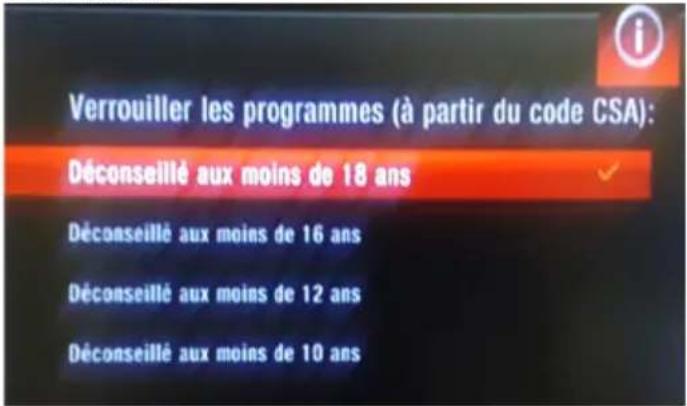

SELECTION DE LA PROTECTION DES ENFANTS
8) Il est nécessaire de creer un code PIN pour la protection des mineurs et l'installation des données. Entrez un code à quatre chiffres à l'exception de 0000 et appuyez sur OK pour confirmer.
REMARQUE: il convient de bien conserver votre code PIN. Les interventions en cas de pertes de code, ne sont pas couvertes par la garantie.
9) Sélectionnez l'âge désiré à l'aide des touches « « »/« « et appuyez sur OK pour confirmer.
10) Le décodeur sauvegarde les données.
CHAINE

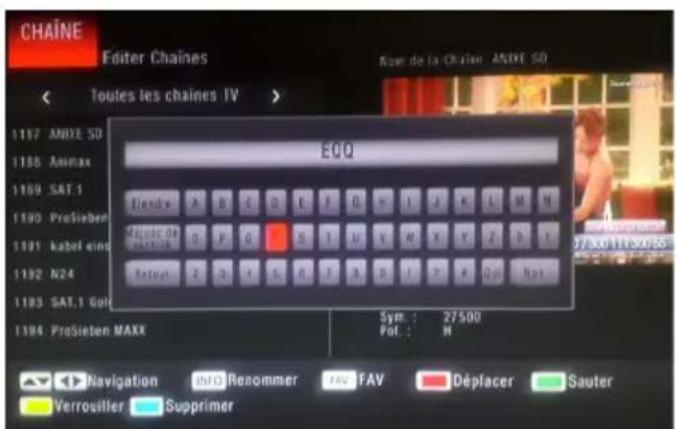

MODIFIER LES CHÂNES (Renommer)
11) L'écran du téléviseur affiche la première chaine selon l'ordre établi par le CSA. L'installation est réussie.
Selectionne la chaîne désirée à l'aide des boutons "V" au 0-9.

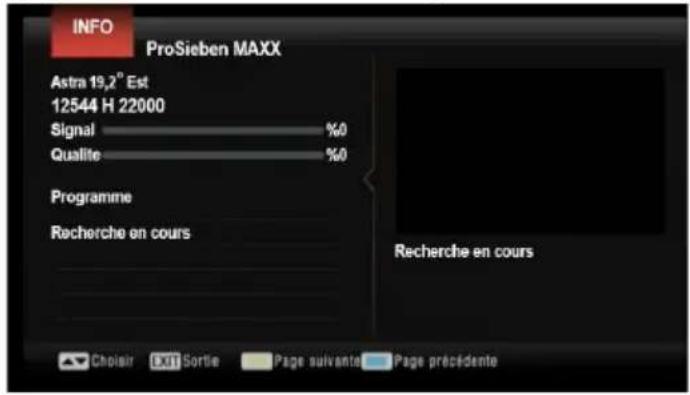

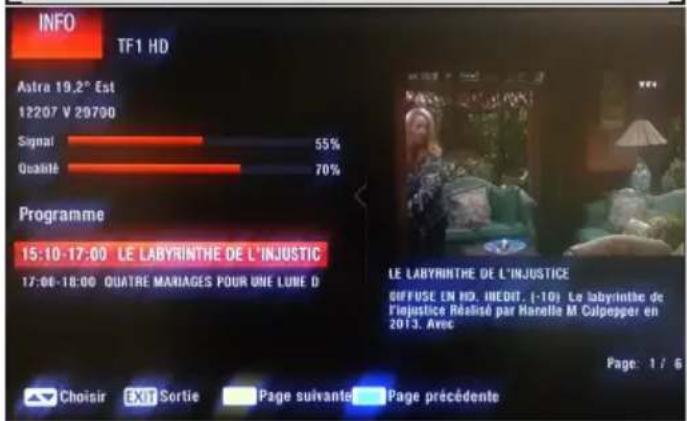

Chaque fois que vous changez de chaînes ou appuyez sur le bouton INFO, la bannede d'informations apparait.
Elle affiche l'heure, le numero et le nom de chaine et les informations actuelles et suivantes.

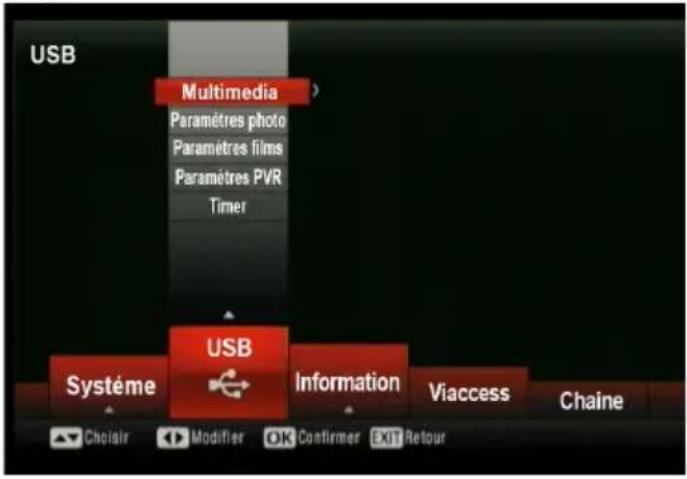

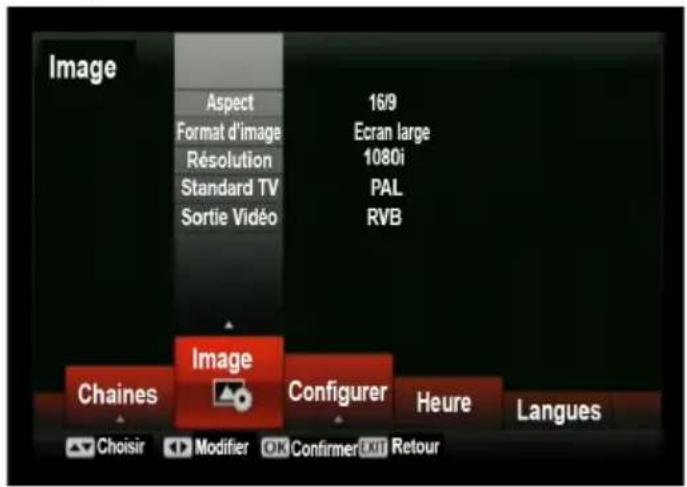

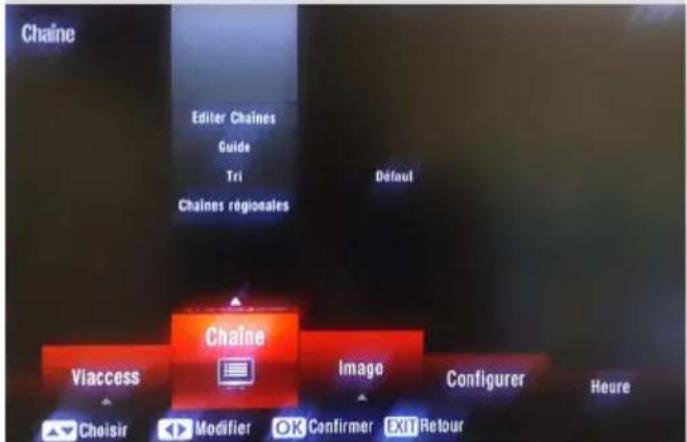

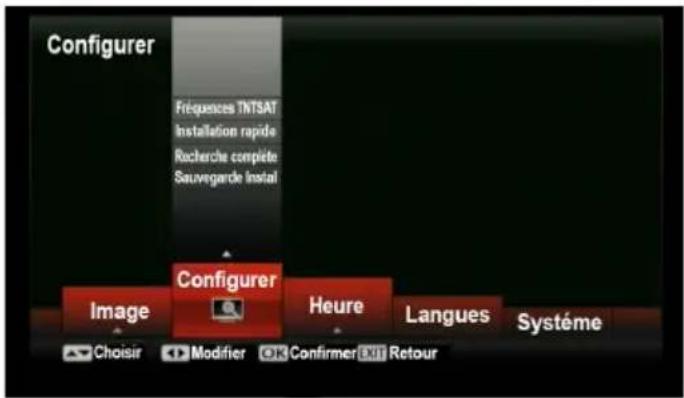

Le menu principal est composé des 9 sous-menus suivants :
1.Chaine
2.Images
3. Configuration

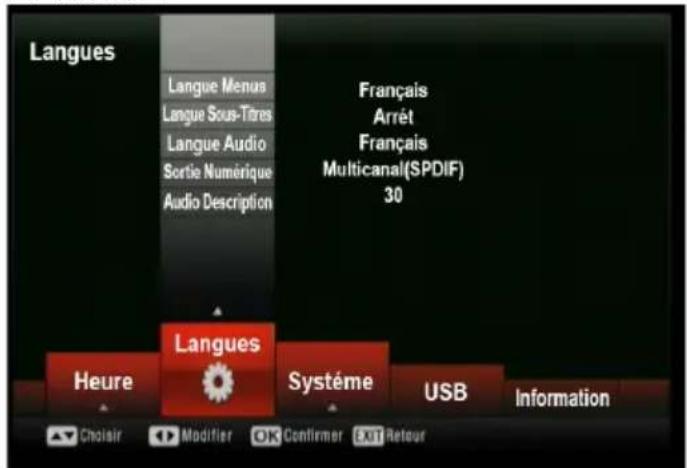

4.Heure
5.Langues
6. Systeme

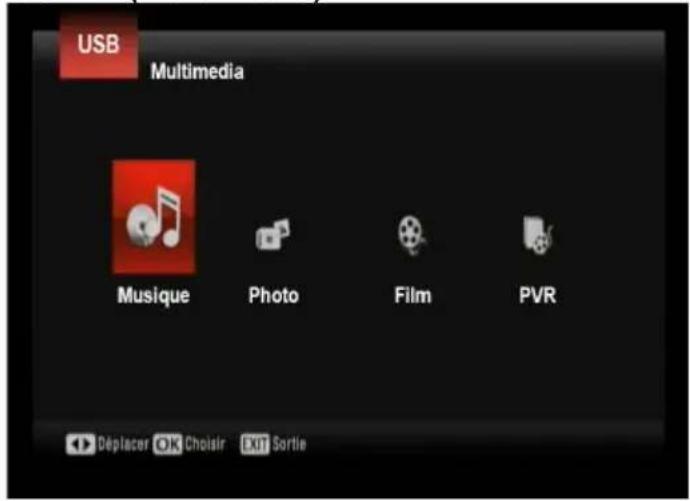

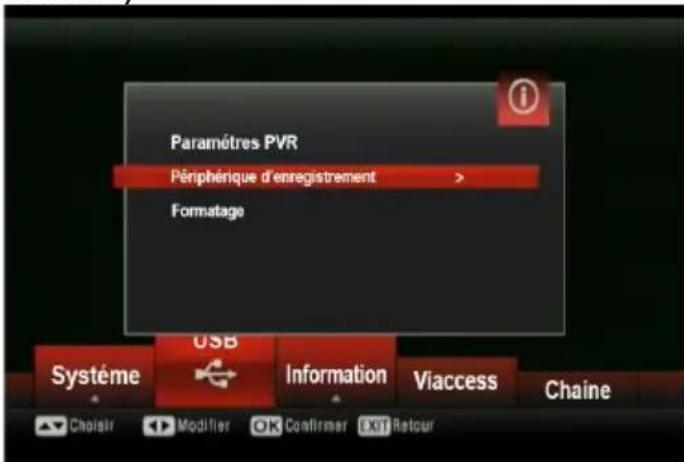

7.USB

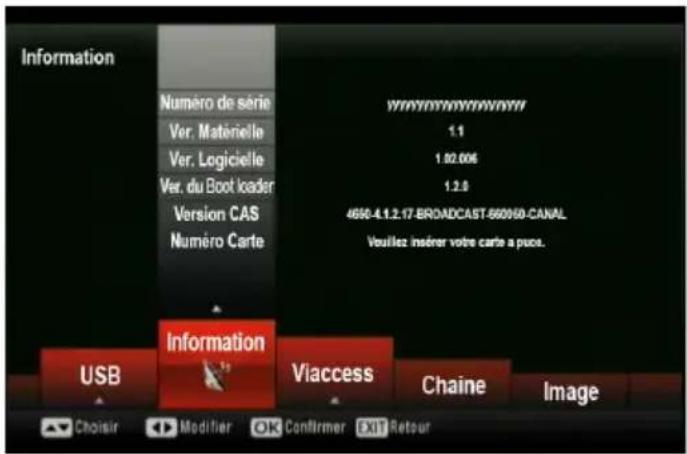

8. Informations

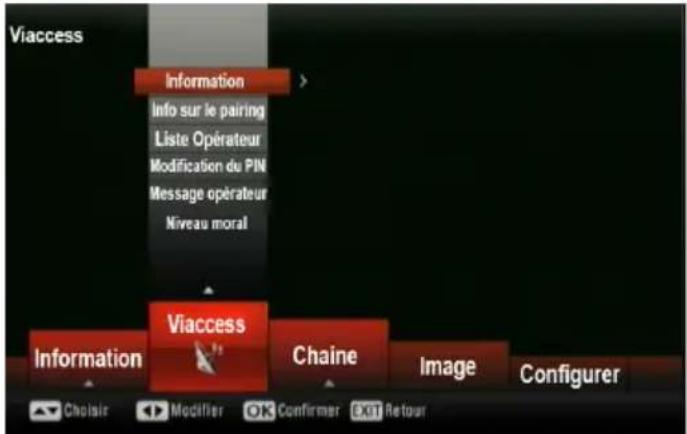

9.Viaccess
Vous pouvez naviguer sur le menu principal à l'aide des boutons “/” de la télécommande. Pour selectionner un sous-menu, appuyez sur le bouton OK.

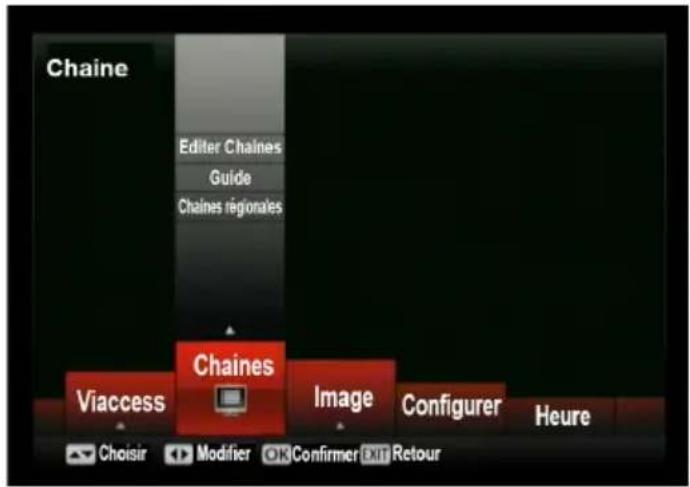

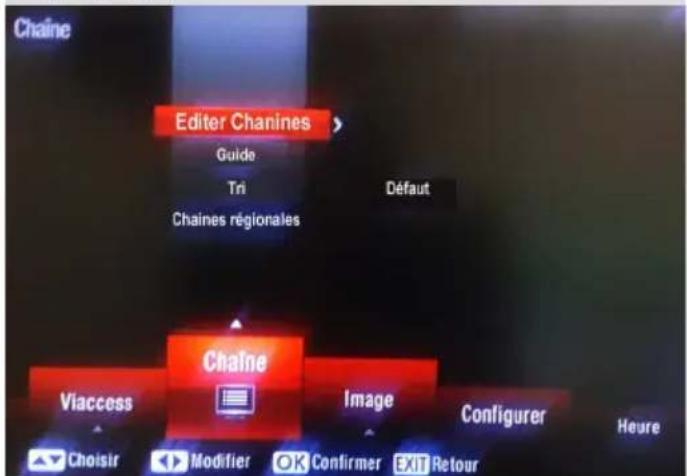

Le menu des chaînes est composé de 4 options.
1.Modification des programmes
2. EPG
3.TV régionale
REMARQUE: les chaînes régionales sont disponibles lorsqu'l'opérateur les diffuse.
Utilisez les boutons / " pourmettre une option en surbrillance et appuyez sur"" pour entrer l'option. Yous devez d'abord saisir voote code PIN avant d'enter une option.
IMPORTANT: Les programmes du service TNTSAT ne peuvent etre renommés.Ce sous menu vous permet de renomer des chaires, creer une liste de chaines favorites, deplacer, basculer, verrouiller ou supprimer des chaires. Selectionnez la chaine que vous souhaitez renommer et appuyez sur le bouton INFO. Utilisez les boutons 一 _ 1 ^ 一 一 _ 1 ^ 一 一 _ 1 ^ 一 一 _ 1 ^ 一 一 _ 1 ^ 一 一 _ 1 ^ 一 et appuyez sur OK pour saisir les lettres. Appuyez sur Back (retour) sur le clavier contextual pour supprimer des lettres. Appuyez sur OK pour confirmer. Appuyez sur le bouton EXIT pour annuler ou selectionnez CANCEL sur le clavier contextual pour annuler.

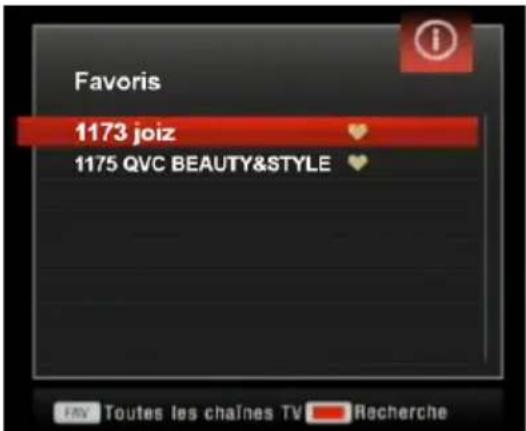

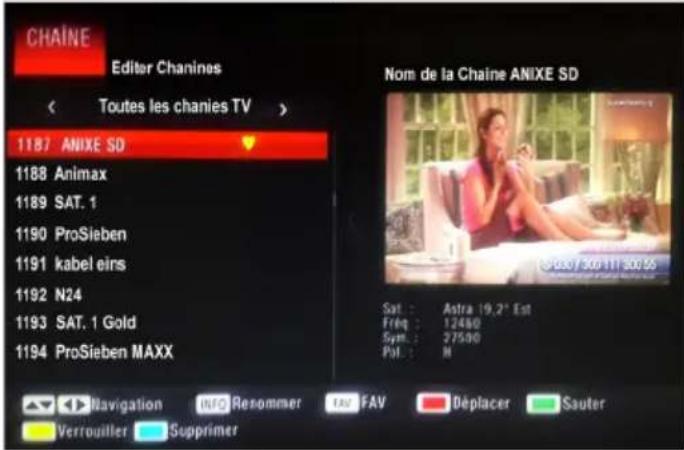

CONFIGURATION DES CHÂINES (Créer une liste de favorsis)

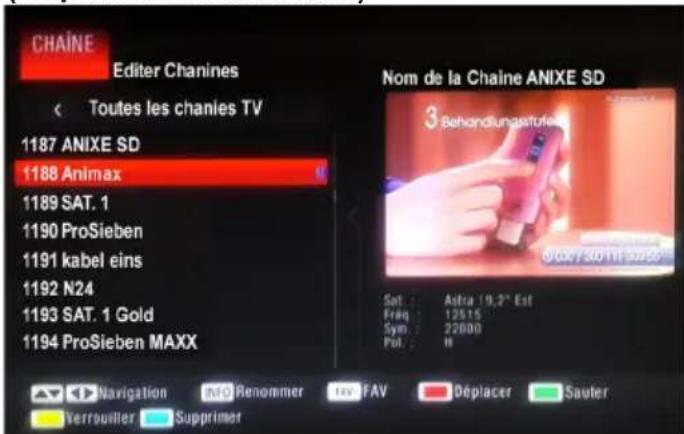

CONFIGURATION DES CHÂINES (Déplacer des chaînes)

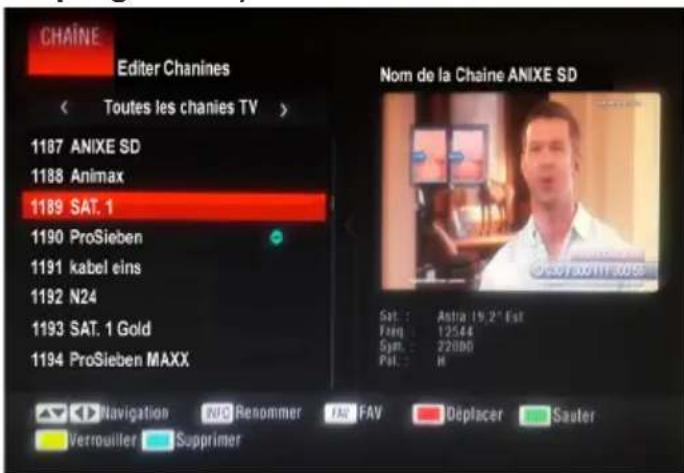

CONFIGURATION DES CHÂINES (Ignorer un programme)
Pour creer une liste de chaînes favorites à travers le menu Program Edit (Configuration des programmes), appuyez sur le bouton FAV après avoir selectionné la chaîne que désirez.
Appuyez de nouveau sur le bouton FAV si vous ne souhaitez pas que cette chaine apparaisse dans la liste favorite. Appuyez sur EXIT pour enregistrer et quitter.
IMPORTANT : Les programmes du service TNTSAT ne peuvent etre déplacés.
Pour déplacer une chaîne, Sélectionnez-la à l'aide des boutons "▼" at appuyez sur le bouton ROUGE. Un indicateur s'affiche à côté de l'image que vous avez Sélectionnez.
Utilisez les boutons "V" pour déplacer une chaîne vers la position que vous souhaitez et appuyez sur le bouton OK. La chaîne sera déplacee.
Appuyez sur EXIT pour enregistrer et quitter.
IMPORTANT :
Les programmes du service TNTSAT ne peuvent etreignores.
Pour ignorer une chaine, selectionnez-la a l'aide des boutons "▼ /" appuyez sur le bouton VERT de la télécommande. Appuyez sur EXIT pour enregistrer et quitter. La chaine ignorée sera invisible.
Pour qu'elle soit a nouveau visible, selectionnezla et appuyez a nouveau sur le bouton VERT L'indicateur a cote de la chaine disparait.
CONFIGURATION DES CHÂINES (Verrouiller/Déverrouiller une châne)
CONFIGURATION DES CHÂNES (Supprimer une châne)
GUIDE
REMARQUE:
Avant de verrouiller ou de déverrouiller une chaine, un code PIN peut être requis.
Pour verrouiller une chaine, selectionnez-la a l'aide des boutons"V/et appuyez sur le bouton JAUNE. Un indicateur s'affiche a cote de I'image que vous avez selectionnez.
Appuyez sur EXIT pour enregistrer et quitter.
IMPORTANT:
Les programmes du service TNTSAT ne peuvent etre supprimés.

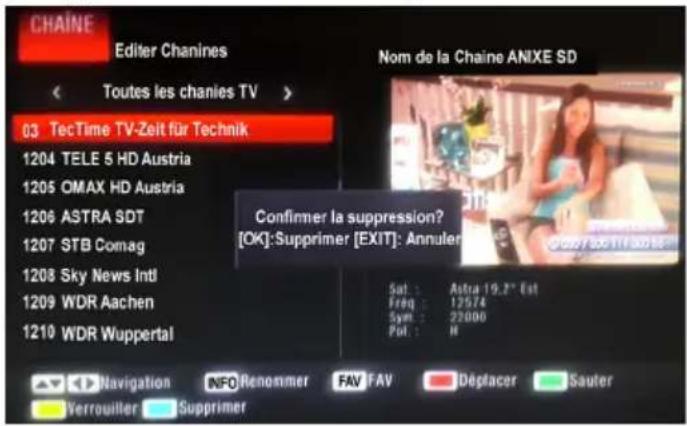

Pour-retirer une chaine,seLECTIONnez-laà l'aide des boutons " / " appuyez sur le bouton BLEU. Un écrancontextuel s'affiche et demande si vous souhaitez supprimer la chaine.
Appuyez sur le bouton OK si vous souhaitez supprimer, appuyez sur EXIT pour annuler.
Ce menu affiche le nom des chaînes, la date et l'heure du jour, le programme en cours, les programmes suivants :
Le bouton ROUGE : affiche les jours suivants.
Le bouton VERT : affiche les jours precedents.
Le bouton JAUNE : affiche les informations sur les pages suivantes.
Le bouton BLEU: affiche les informations sur les pages precedentes.
Appuyez sur le bouton OK ou INFO pour ouvrir la MINUTERIE.
GUIDE (Appuyez sur ok pour démarrer la MINUTERIE)
GUIDE (Gestion des enregistrements)
TRI
Appuyez sur INFO pour ouvrir la MINUTERIE.
Ensuite, appuyez sur le bouton ROUGE pour ouvrir le menu illustré à l'image. Ici, vous pourrez Choisissez le type de chaîne (TV ou Radio)
Sélectionnez une chaîne à enregistrer
Définir la date du début de l'enregistrement
Sélectionnez L'heure de début et de fin de l'enregistrement
Intervalles de répétition: unique, journalier hebdomadaire;
Mode: enregistrement, aperçu
Ajoutez à l'aide du bouton ROUGE.
Configuerez à l'aide du bouton VERT.
Supprimez à l'aide du bouton BLEU.
Pour enregistrer et quitter, appuyez sur le bouton EXIT.
Ce sous menu vous permet de trier les chaînes.
Quatre modes sont disponibles:
par défaut
par féquence
par nom de service, et
par encodage
Selectionnez le mode à l'aide des boutons "«" et appuyez sur OK. Le tri est effectué après quelques secondes. Appuyez sur EXIT pour quitter.
REMARQUE: Vous pouvez selectionnez Listede chaînes régionales pour TV régionale.
Dans ce menu, vous trouvrez les sections suivantes:
« Mode Aspect (auto, 4:3, 16:9)
Format Image (grand écran, Encadrement horizontal, pan&scan)
Résolution(1080 i,1080 p,576 i,576 p,720 p), Format TV (Pal, Secam, NTSC), Sortie Video (Rgb, Cvbs) »
Utilisez les boutons “ ” pour sélectionner une section et appuyez sur OK.
CONFIGURATION
CONFIGURATION (Fréquences du TNTSAT)
CONFIGURATION (Système de recherche de chaînes de la TNT disponibles par satellite avec TNTSAT)
CONFIGURATION (Recherche complète des chaînes)
Ces sections vous permettent d'ajouter d'editor, de supprimer des satellites et de rechercher des chaînes, de copier des données d'un autre terminal à partir du même port USB.
Pour ouvrir le menu Configuration, saisissez le code PIN à quatre chiffres. Press EXIT to exit without changing.
Remarque:L'appareil est configuré en usine sur ASTRA19.2.IS.
REMARQUE: NE MODIFIEZ PAS les paramètres de ce menu. Ils sont exclusivement réservés aux professionnels.
Appuyez sur EXIT sans opére de modification.

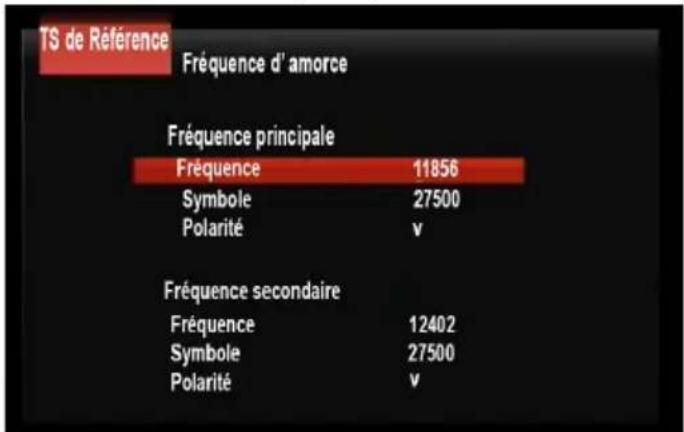

Pour executer une recherche rapide des chaînes offertes par TNTSAT, appuyez sur le bouton BLEU de la télécommande.
REMARQUE: En appuyant sur le bouton MUTE, vous activez l'alarme sonore, qui augmente a mesure que le signal s'améliore, et diminue lorsqu'il se détière.
Selectionnez (Type de LNB, Diseqc.) à l'aide des boutons “▼”▲configurez à l'aide des boutons
Appuyez sur EXIT pour returner à la liste des satellites.
CONFIGURATION
HEURE (Réglage de l'heure)
LANGUE
LANGUE
Dans ce menu, vous pouvez :
1) Sélectionnez « Load from USB » (Charge ment à partir du périhérique USB) si vous souhaitez charger des données à partir d'un périhérique externe (cle USB ou disque dur).
2) Sélectionnez "Backup to USB" (Sauvegarden sur le périphérique USB) si vous souhaitez sauvegarder les données méorisées sur le terminal vers un périphérique externe
Selectionnez à l'aide des boutons "▼"▲t appuyez sur OK pour confirmer. Appuyez sur EXIT pour quitter.

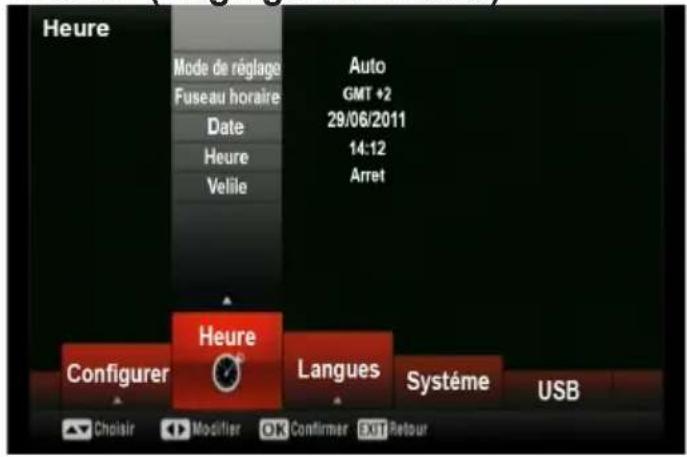

Ce menu vous permet de régler :
le décalage temporel sur « manuel » ou « auto »; le fuseau horaire, la date et l'heure actuelles et le mode Économie d'énergie sur « OFF » ou entre « 1 heures » et « 12 heures »)
Selectionnez les fonctions à l'aide des boutons "V" Modifiez les paramétres à l'aide des boutons "F" et des boutons numériques.
Appuyez sur OK pour confirmer et EXIT pour quitter.
Ce menu vous permet de :
Définir la langue sur Anglais ou Français ;
Selectionne la langue de sous-titrage ;
Définir le langage audio : 6 langues + audiodescription + audio original
Définir la sortie audio numérique avec quatre possibités :
RAW, RAW (HDMI en MARCHE), off et PCM Définir l'audio description sur « ARRÉT » ou « 1,2,...31 »
Ce menu vous permet de modifier la limite d'age du contrôle parental, le code PIN, ou de réinitialise le terminal.
Utilisez les boutons "V" electionner les sous menu et appuyez sur OK pour entrer. Utilisez les boutons "F" pour effectuer les modifications.

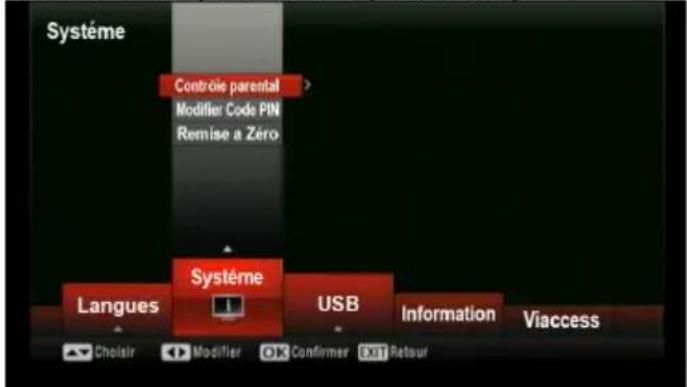

SYSTEME (Contrôle parental)
SYSTEME (Contrôle parental)
SYSTÉME (Créer un code PIN)
SYSTÉME (Réinitialiser)

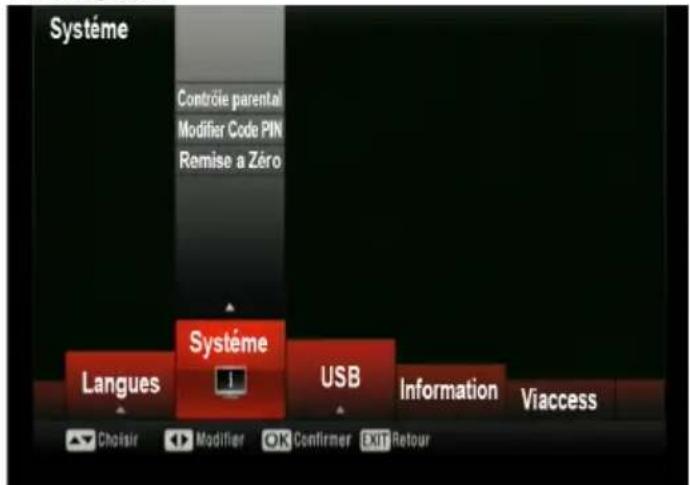

Vousdevez saisirlecode PIN avant d'ouvrirunsous menu dans ce menu.
Ce menu vous permet de régler le niveau de limitation d'âge des programmes pour éviter que les personnes non autorisées ne les regardent. La limitation d'âge varie de 10 à 18 ans.
Par exemple, si le niveau parental est défini sur 16 ans, le programme est automatique-ment code et ne peut etre vu que si le code PN est saisi.
Utilisez les boutons numériques de la télécommande.
- Saisissez l'ancien mot de passer
- Saisissez le nouveau mot de passer
- Confirmez le mot de passer
Appuyez sur EXIT pour quitter.

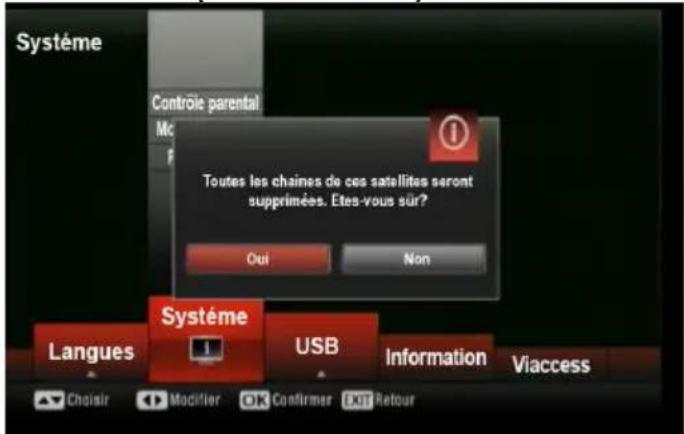

Ce menu vous permet de réinitialiser le terminal et de returner à la configuration par défaut d'usine Utilisez les boutons "▶" pour ouvrir la section « Reset » (réinitialisation). Saisissez le code PIN. Si vous appuyez sur OK, toutes les chaînes mémorisées sont supprimées. Sélectionnez CANCEL pour quitter sans réinitialiser.
USB
USB (Multimedia)
USB (Réglages du mode Musique)
Ce menu contient les éléments suivants:
Multimédia
Configuration photo
Configuration Film
Configuration du PVR (USB ou autre
periphérique externe)
Minuterie
Utilisez les boutons de navigation pour
seLECTIONner et appuyez sur OK pour confirmer.
Appuyez sur EXIT pour quitter.
Pour atteindre ce menu, vous devez d'abord brancher le périphérique USB.
Le menu Multimédia contient quatre sous menus : Musique, Photo, Film et PVR
Utilisez les boutons " pour selectionner et appuyez sur OK. Appuyez sur EXIT pour quitter.
Ce menu affiche le titre de la musique, le nom du fichier, le titre de l'album et le nom de l'auteur et la durée.
Pour écouter de la musique sélectionnez à l'aide des boutons ^ at appuyez sur OK.. Utilisez les boutons de la télécommande.
USB (Photo)
USB (Réglages du mode Photos)
USB(Film)
USB (Réglages du mode Film)
Ce menu affiche le nom du fichier, la largeur de la photo et ses dimensions en KO.
Pour voir des photos, selectionnez à l'aide des boutons " appuyez sur OK ou PLAY.
Pour démarrer le diaporama, appuyez sur PLAY.
Pour afficher huit photos en mosaïque, appuyez sur le bouton BLEU.
Pour faire roter la photo vers la gauche, appuyez sur le bouton JAUNE.
Pour faire roter la photo vers la droite, appuyez sur le bouton VERT.
Pour activer la lecture aléatoire, appuyez sur le bouton FAV.
Pour quitter, appuyez sur EXIT.

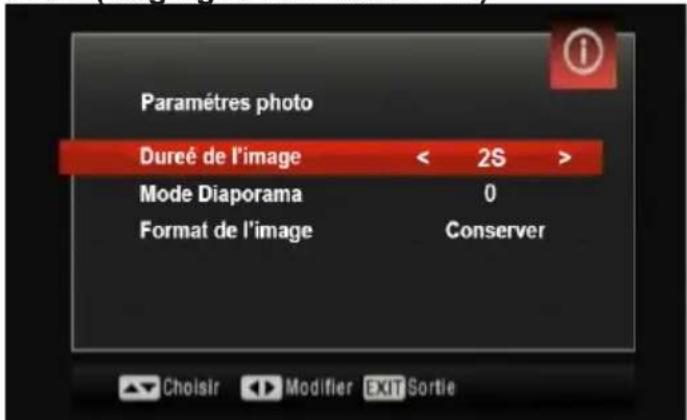

Ce menu vous permet de régler l'heure de la diapositive, la fonction diaporama, la durée d'affichage des photos et le format.
Utilisez les boutons " pour selectionner la fonction et utilisez les boutons " pour les modifications.
Ce menu vous permet de regarder des films ou des programmes mémorisés sur le périphérique externe. Il affiche le nom du fichier et ses dimensions en KO.
Pour voir, selectionnez à l'aide des boutons / et appuyez sur OK ou PLAY. Pour voir en mode plein écran, appuyez sur le bouton ROUGE.
Pour déplacer le fichier, appuyez sur le bouton BACK.
Pour activer la lecture aléatoire, appuyez sur le bouton FAV.
Ce menu vous permet de définir la dimension et la couleur des sous titres.
Utilisez les boutons ^ pour selectionner la fonction et utilisez les boutons ^ pour les modifications.
USB (PVR/Periphérique externe)
USB (Réglages du PVR/Périphérique externe)
USB (Periphérique externe)
Ce menu vous permet de regarder, renomer ou supprimer des enregistements mémorisés sur le périphérique externe. Sélectionnez à l'aide des boutons / " appuyez sur OK pour dire.
Pour voir en mode plein écran, appuyez sur le bouton ROUGE.
Pour renommer, appuyez sur le bouton VERT. Pour supprimer, appuyez sur le bouton JAUNE.
Pour quitter, appuyez sur EXIT.
Ce menu vous permet de configurer le périhérique externe (clé USB ou disque dur)
Selectionnez à l'aide des boutons ^ ^ appuyez sur OK pour confirmer.
Appuyez sur EXIT pour quitter.
Ce menu affiche les informations relatives au périphérique externe (cle USB ou disque dur) et vous permet de modifier la dimension de la fonction décalage temporel (0.5 à 4).
Selectionnez à l'aide des boutons / " at procédez aux changements à l'aide des boutons
Appuyez sur OK pour confirmer. Appuyez sur EXIT pour quitter.
Ce menu vous permet de formater le périhérique externe.
ATTENTION: L'opération est irréversible. Si vous formatez le périphérique USB, tout son contenu sera supprimé (informations, fichiers, etc.)
Pour formater, Sélectionnez OK. Pour annuler, sélectionnez CANCEL à l'aide des boutons
VIACCESS
La LIST DES CHÂINES avec le bouton OK
LISTE DES CHÂINES FAVORI-TES
Ce menu affiche les informations relatives au numero de série de l'appareil, la version du logiciel et du matériel, le numero de la carte intelligente et de la version TNTSAT CAS.
Appuyez sur EXIT pour quitter.
Ce menu affiche les informations relatives au terminal sur la carte intelligente, lechioix de l'opérateur, la modification du code PIN de la carte intelligente, la lecture des messages de l'opérateur
Appuyez sur EXIT pour quitter.
IMPORTNAT NOTE: Le code PIN de la carte intelligente est défini par l'opérateur. Il n'est pas recommandé de le modifier car toute manipulation inappropriée n'est pas couverte par la garantie.
Si vous appuyez sur le bouton OK pendant que vous regardez un programme, la liste des chaînes s'affiche.
Selectionnez une chaîne à l'aide des boutons /" ▲" et appuyez sur OK pour confirmer.
Appuyez sur le bouton ROUGE pour ouvrir le clavier contextuel et effectuer la recherche rapide de la chaîne désirée. Appuyez sur le bouton FAV pour afficher la liste de chaînes favorites.
Appuyez sur EXIT pour quitter.
Lorsque you appuyez le bouton FAV, la listede chaînes favorites s'affiche. Choisissezla chaine à l'aide des boutons / " Appuyez sur OK pour confirmer.
Appuyez à nouveau sur le bouton FAV pour revenir à la liste des chaînes.
Appuyez sur EXIT pour quitter.
AUDIO
LANGUE DE SOUS-TITRAGE
Lorsque vous appuyez sur le bouton INFO deux fois de suite, un écran d'informations détaillées s'affiche.
La puissance et la qualite du signal du programme la grille et le titre du programme en cours et des programmes suivants s'affichent.
Selectionnez à l'aide des boutons/“ Appuyez sur les boutons JAUNE et BLEU pour afficher la page du haut et du bas.
Appuyez sur EXIT pour quitter.
Lorsque you appuyez une fois sur le bouton AUDIO, le menu Langage Audio s'affiche. Utilisez les boutons / "" / " pour proceder aux modifications.
Appuyez sur OK pour confirmer.
Appuyez sur EXIT pour quitter.
Appuyez sur le bouton SUBTITLE pour afficher ce menu.
La langue de sous-titrage s'affiche.
Appuyez sur EXIT pour quitter.
Détails techniques
Généralités
Tension d'alimentation: 12 V-220 AC/DC
- Fréquence d'entrée : 950 - 2°150 MHz
-Consommation d'énergie maximale : 19 W
- Consommation électrique en Mode Veille < 0.5 W
- Température de fonctionnement: 5^ + 40^
- Storage temperature: -20^ / +70^
- Humidité : 25 à 75 % d'humidité relative
- Dimensions physiques : 231 x 42 x 138 mm
- Poids : 780 gr
Télécommande
- Distance de fonctionnement : 7 m Max.
- Piles: 2x1,5 V (R-03/AAA)
Capacités numériques :
Normes de transmission
DVB-S/S2,MPEG2
DVB-S/S2,MPEG4
Démodulation
- Prend en charge un profil de services de diffusion de DVB-S2
- QPSK avec TAUX DE SYMBOLE de 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Msps
8PSK avec taux symbole de 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
- Demodulateur/décodeur Legacy QPSK
1-45 MBaud DVB-S
- 5-30 Mbaud DVB-S2
Vidéo
- Video: MP @ ML, PAL, 4:3/16:9
MPEG-4 AVC/H.264 HP@L4 Video Decoder
Audio
- MPEG-2 MPEG-1 Layer I / II: décodage audio Layer II, Dolby Digital et Dolby Digital Plus.
- Fréquences d'échantillonnage prises en charge : 32 kHz, 44,1 kHz et 48 kHz
ALIMENTATION LNB
Vertical:13/14 Volt
Horizontal:18/19 Volt
- Valeur de sortie maximale: 300 mA (protection contre les courts-circuits)
- Tone 22 kHz: Fréquence 22 KHz ± 2 KHz Amplitude 0.6 Vpp ± 0.2 Vpp
Alimentation USB
5V @ 500 mA max
PERITEL TV
Sortie video :
Signal video composite; 1 Vpp±
3 dB/75 ohm
Sortie audio :
Changement de fonction :
12V/6V pour 4:3/16:9/Z =
10 k ohm
RECONNAISSANCE DE MARQUE COMMERCIALE
« Dolby » et le symbole du double D sont des marques commerciales de Dolby Laboratoires.
DOLBY.
DIGITAL PLUS
Conditions de garantie
Le terminal TNTSAT et tous ses accessoires (carte TNTSAT comprise) sont garanties 1 an par le constructeur.
Guide de dépannage
| Panne Raisons possibles Solution | | |
| Levoyant à DEL ne s'illumine pas. | Le cordon d'alimentation principal n'est pas branché. | Vérifiez que le cordon d'alimentation principal est branché à la source d'alimentation. |
| Absence d'image ou de son. | Absence de signal ou signal faible. | Vérifiez les connexions de l'antenne et de la vente (péritel/HDMI). |
| Vos réglages avec les différents menus n'ont pas été pris en compte | Le boîtier décodeur numérique a été débranché sans mise en veille préalable. | Avant de débrancher votre boîtier décodeur numérique, assurez-vous de ce qu'il est en veille. |
| Vous lisez un message d'erreur à l'écran concernant le mode de protection contre les courts-circuits LNB. | La parabole est mal installée ou les branchements par cables sont incorrects. | Vérifiez les branchements. Si le problème persiste, obtenez de l'aide auprès du service le plus proche. |
| La télécommande ne fonctionne pas. | • Le boîtier décodeur est en mode de veille.
• La télécommande est hors de portée.
• Les piles sont usagées. | • Appuyez sur la touche VEILLE.
• Veillez à ce que le champ d'action de la télécommande soit libre.
• Remplacez les deux piles par de nouvelles. |
| Vous avez oublé le code de verrouillage ou le mot de passée d'une chaine. | | Contactez le centre de service agréé le plus proche. |
| Enregistrement non disponible Le | disque USB n'est pas reconnu. | Pour enregistrer un programme, vous doivent d'abord connecter votre lecteur USB à votre boîtier décodeur que vous aurez aparavant pris le sole d'eteindre. Allumez ensuite le boîtier décodeur afin d'activer la fonction d'enregistrement. Dans le cas contraire, l'option d'enregistrement ne sera pas disponible. Si vous ne parvenez pas à effectuer un enregistrement, essayez d'eteindre le boîtier décodeur et d'insérer à nouveau le disque USB pendant que le boîtier reste éteint. |
| Ne peut pas décrypter chaînes de la TNT disponibles par satellite avec TNTSAT | La carte intelligente n'a pas été correctement insérée ou la période de souscription est arrivée à échéance. | Assurez-vous que la carte intelligente est correctement insérez en orientant la face dorée vers le bas. Vous devrez pouvoir observer le numéro de la carte intelligente dans le sous menu OSD dans l'ordre Menu Informations - Numéro de la Carte Veuillez contacter le centre TNTSAT pour vérifier le statut de votre souscription. |
TELEFUNKEN Licenses GmbH
Parc Silic - 17 rue de la Couture
BP 10190 94563 RUNGIS Cedex
Notice Facile
