15 A 26 - Support mural LISTO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Support mural
Compatibilité	Conçu pour les appareils de la série LISTO 15 à 26
Matériau	Acier robuste pour une durabilité accrue
Capacité de charge	Jusqu'à 50 kg
Dimensions	Dimensions spécifiques non fournies
Installation	Facile à installer avec les accessoires fournis
Utilisation	Idéal pour fixer des appareils au mur, optimisant l'espace
Maintenance	Vérifier régulièrement les fixations et l'état du support
Sécurité	Suivre les instructions d'installation pour éviter les accidents
Garantie	Garantie limitée selon le fabricant

FOIRE AUX QUESTIONS - 15 A 26 LISTO

Comment installer le support mural LISTO 15 A 26 ?

Pour installer le support mural LISTO 15 A 26, commencez par déterminer l'emplacement sur le mur. Utilisez un niveau à bulle pour vous assurer que le support sera droit. Marquez les points de perçage avec un crayon, percez des trous et insérez les chevilles fournies. Fixez le support avec les vis incluses et serrez fermement.

Quel est le poids maximum supporté par le LISTO 15 A 26 ?

Le support mural LISTO 15 A 26 peut supporter jusqu'à 30 kg. Assurez-vous de ne pas dépasser cette limite pour garantir la sécurité de votre installation.

Puis-je utiliser le LISTO 15 A 26 à l'extérieur ?

Le support mural LISTO 15 A 26 est conçu pour un usage intérieur. Pour une utilisation à l'extérieur, il est recommandé d'utiliser un support spécialement conçu pour résister aux intempéries.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique, d'un niveau à bulle, d'un tournevis et éventuellement d'une clé à molette pour serrer les vis.

Comment ajuster le support si l'appareil n'est pas bien positionné ?

Si l'appareil n'est pas bien positionné, desserrez les vis de fixation du support, ajustez la position de l'appareil, puis resserrez les vis pour maintenir le support en place.

Que faire si le support mural est instable ?

Vérifiez d'abord que le support est correctement installé et que toutes les vis sont bien serrées. Assurez-vous également que le poids de l'appareil ne dépasse pas la capacité maximale. Si le problème persiste, retirez le support et réinstallez-le en suivant les instructions.

Est-ce que le LISTO 15 A 26 est compatible avec tous les types d'appareils ?

Le support mural LISTO 15 A 26 est conçu pour s'adapter à la plupart des appareils conformes aux dimensions spécifiées dans le manuel d'utilisation. Veuillez vérifier les dimensions de votre appareil avant l'achat.

Où puis-je trouver le manuel d'utilisation du LISTO 15 A 26 ?

Le manuel d'utilisation du LISTO 15 A 26 peut être téléchargé sur le site web du fabricant dans la section 'Support' ou 'Téléchargements'.

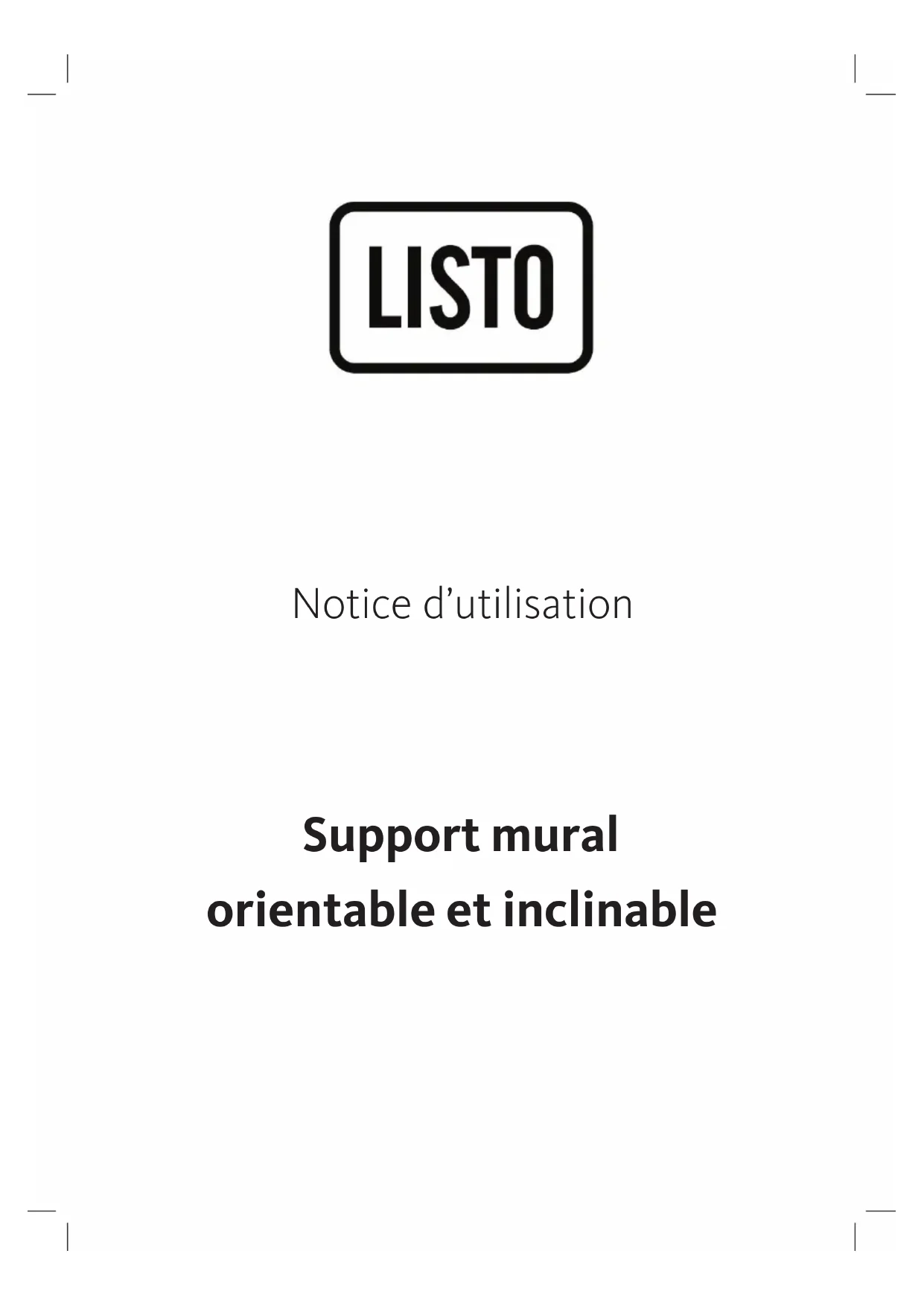

MODE D'EMPLOI 15 A 26 LISTO

Notice d'utilisation

Support mural orientable et inclinable

Nosotros remarcillas 'aoder ahete ce produits. Afin de garantir un fonctionnement correct de l'apparell,看你ll rell attentivmente cette notice avec la première utilisation.

CONSIGNES DE SECURITE

Avant l'installation de ce produit, il est importante de dire et de comprendre parfaitement les instructions d'installation afin d'éviter les blessures corporelles et les dommages matériels. Gardez ces instructions d'installation dans un endroit facilement accessible pour les consuluter ultérieurement.

• Les consignes de sécurité doivent être suivies tout au long de l'installation de ce produit. Utilissez un équipement de sécurité et des outils adaptés pour la procédure d'installation afin d'éventer les blessures corporelles.
• Il est imperatif de se tener à une procédure d'installation correcte. Ce-ci doit être réalisée par deux personnes qualifiées. Le non-respect des instructions d'installation peut entraîner de graves blessures corporelles, liées à la chute ou à la mauvaise manipulation de l'écran.
• Si l'appareil ne devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompègue et qu'aucune piece ne soit défectueuse.
• Ce support mural est capable de supporter une charge maximale de 15 kg pour les téléviseurs ayant une diagonale d'écran de 15" à 26" maximum. Assurez-vous que la structure du mur soit capable de supporter une telle charge.
• Le poids du téléviseur ne doit pas dépasser la capacité de charge maximale du support.
• Avant de début l'installation, vérifie la composition de votre murl. Ne pas installer sur une brique ancienne et mal scelledre, sur une surface en plaitre ou sur un panneau en bois.
• Ne pas installer sur une structure qui est susceptible à vibration, mouvement ou pouvant subir un impact. Le non-respect peut entrainer l'endommagement de l'écran ou l'endommagement de la surface du support.
• Ne pas installer dans un lieu de passage, afin d'éviter les chocs et les blessures (au dessus d'un lit, d'une chaise, d'une porte, dans un couloir...).
• Ne pas installer prés d'un chiffage, d'une chiminee de la lumière directe du soleil, de l'air conditionné ou de toutes autres sources de chaleur directe. Le non-respect peut entraîner le endomnagement de l'écran et peut augmenter le risque d'incendie.
• Un mois après l'installation, vérifie que toutes les vis sont bien serries, et que la plaque est correctement fixée au mur. vérifie ensuite tous les deux mois.

La visserie foucie avec ce support mural est destinée exclusively à une fixation sur un mur constitué de briques pleines ou en béton. Pour une installation sur tout autre support (bois,

briques creuses, surface en plaitre, acier...), veuilliez contacter un Installateur professionnel agreé, et utiliser du matériel approprié.

• Verifiez le positionnement du cablage électrique lorsqu vous installez ou lorsqu vous manipulez le support mural, afin d'éviter tout pinclement ou dégradation des cables.
• Eloignez les enfants lors de l'installation, et VEILLE à ce qu'il ne puisent pas jouer avec l'appareil par la suite.
• Les matériaux d'embaillage (papier d'embaillage, polystyrene) peuvent s'avoir dangereux pour les enfants: Il y a un risque de suffocation. Ne laissiez pas les matériaux d'embaillage à la portée des enfants!

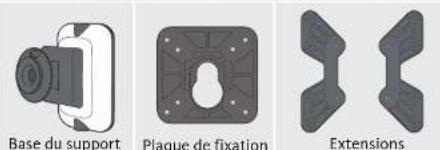

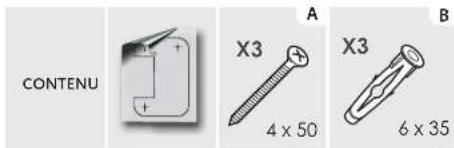

CONTENU DE L'EMBALLAGE

Afin d'assurer une installation optime, ce kit comprend diverses vis de différents diamètres et longueurs. Vérifie qu'aucune piece ne soit manquante ou défecteuse. Ne jamais monter de pieces défecteuses.

X4X4X4X4X4X4

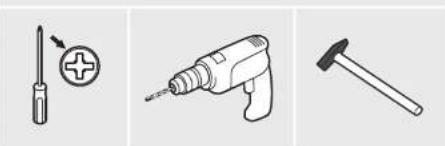

OUTILS A UTILISER (non fournis)

CHARACTERISTIQUES TECHNIQUES

VESA	Normes VESA	75 x 75 100 x 100 200 x 100 200 x 200
	Poids maximum supporté	15 kilos
	Taille décran	15" - 26" 38 cm - 66 cm
	Écartement	Minimum: 4,4 cm sans les extensions 4,8 cm avec les extensions Maximum: 11 cm
	Nombre de personnes conseillées pour l'installation	2
	Temps approximatif d'installation	30 minutes

INSTALLATION

Sourcing & Creation décline toute responsabilité quant aux dommages survenant à la suite de montage ou d'utilisation non conformes.

① Commencez par positionner le gabarit de perçage contre le mur en utilisant le niveau à bulle pour le tenir droit. Verifie régulierement l'aplomb de l'installation.

Marquez trois trous sur le mur, qui seront utilisés pour fixer le support et mettez le gabarit de côte.

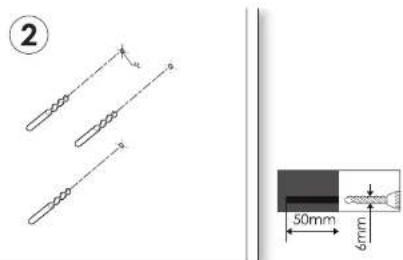

Percez les trouen utilisant une perceuse electrique et une meche a beton de 6 mm.

V1.0

6

③ Dissociéz la base du support mural et l'enjolivre en plastique, comme indiqué sur le schéma ci-contre.

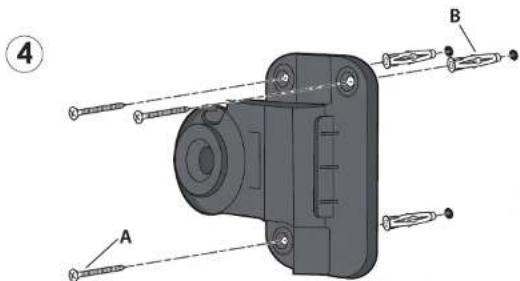

4 Insérez une chevelle à béton (B) dans chaque trou. Si nécessaire, vous pouvez utiliser un marteau pour taper légarement sur chaque chevelle, afin qu'elles seront au même niveau que le mur. Une fois les chevilles en place, positionné et fixez la base du support mural à l'aide des trois vis (A) fournies.

• Ne serrez pas complètement avant que toutes les vis soient en place.
• Ne serrez pas exagérément les vis. Cela peut endommager le mur sans aucune nécessité.

Replacez the enjolivre en plastique sur la base du support (désormais fixe au mur), comme indicated sur le schéma ci-contre.

7

V1.0

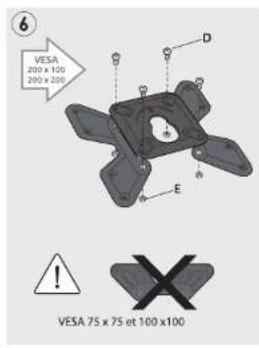

Avant de passer à l'etape suivante, consultez la notice d'utilisation de chaque téléviseur pour connaître la norme VESA compatible avec le modele de l'appareil.
- Normes VESA 75x75 et 100× 100 : les deux extensions fournies ne doivent pas été utilisées.

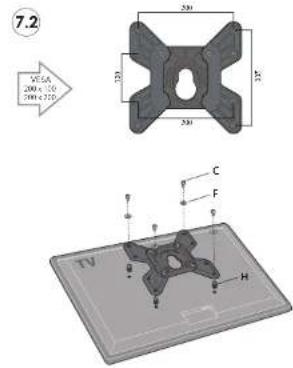

Normes VESA 200x100 et 200x200 : les deux extensions fournies doivent être visées sur la plaque de fixation à l'aide des quatre vis (D) et des quatre écrous (E) fournis.

Recouvre ensuite une surface stable et plane d'un chiffon doux.

Placez le téléviser face vers le bas sur le chiffon doux. Localisez les points de montage filtres situés au dos de l'écran.

Déterminé laonne longueur de la vis en inscrant delicamentement une allumette ou un cure-dent. Reportez-y la profondeur du point de montage.Consultez également la notice d'utilisation de vrotte t'élevateur.

Si vous écran à un dos incurve, un point de montage encastré ou des connectiques situées à l'arrière de l'appareil, des entreprises (H) doivent être utilisées.

V1.0

8

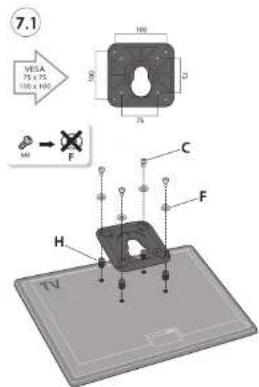

Positionné au dos de votre télévisuer la plaque de fixation, équipée si nécessaire des extensions comme indiquédans l'étape 6.

Insérez les vis (C), sansoublier les rondelles (F),puis tournez dans le sens des aiguilles d'une montre à l'aide d'un tournevis cruciforme, jusqu'à ce qu'elles soient complètement enforcées. Les rondelles (F) ne doivent pas été utilisées avec les vis M6.

9

V10

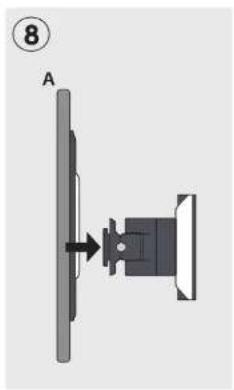

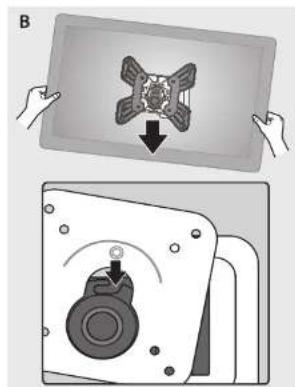

Pour terminer l'installation, présente lecran légerement incléne vers la droite, en alignant l'ergot sur la plaque de fixation et la gorge sur la base du support (B). Abaissee le télévisuer, puis faibles le pivoter vers la gauche (C).
Pour retirer le téléviseur, effectuez l'opération dans le sens inverse.

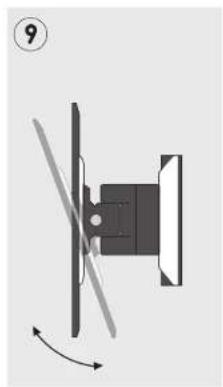

© Vous pouvez ajuster l'inclinaison verticale de toute télévisueur, comme indiqued sur le schema ci-contre.

V1.0

10

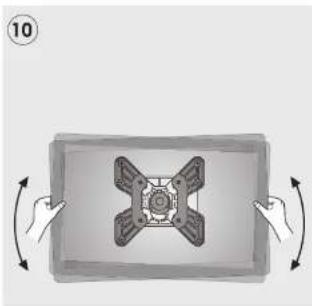

Vous pouvez egalement ajuster l'inclinaison horizontale de votre téléviseur en le faisant voter comme indiqued sur le schema ci-contre.
Lorsque la disposition de votre téléviseur est correcte, serrez les trois vis d'articulation avec la clé coudee à 6 pans fournie pour verrouller l'ensemble du dispositif.
Afin d'éviter d'endommager les parties en plastique, ne serrez pas excessivement les vis.

ENTRETIEN ET NETTOYAGE

Pour un bon entretien, veuillez essuyer regulierement les charnières avec un tissu sec.
- Veuillez vérifier que les vis soient correctement fixées au mur tous les 2 mois.
- Si, dans le temps, les vis de l'articulation du support se desserent, resserrez-les à laide de la clé coudée à 6 p ans. À l'inversé, ne serrez pas exagérément les vis. Cela peut endommager le support.
- Au moindre doute quant à l'installation, contactez vous installateur professionnel.

Tous les informations, dessins, croquis et images dans ce document revient de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se restive tous les droits relatifs à ses marques, créations et formations, toute copie ou reproduction, par qu'elle moyen que ce soit, sera jugé et considérée comme une comité faconne.

En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet apparéil. Lors de sa fin de vie, cet équipement ne doit pas être débarrassé avec les déchets municipaux non triés.

Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries). Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Conditions de garantie :

Ce produit est garanti contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit. La durée de garantie est spécifiée sur la facture d'achat.

Sourcing & Creation

CRT LESQUIN

F-59273 FRETIN

Fabrique en R.P.C.
