MODE D'EMPLOI Fixe 1526 P LISTO
Notice d'utilisation
Support mural
1
1
一
一

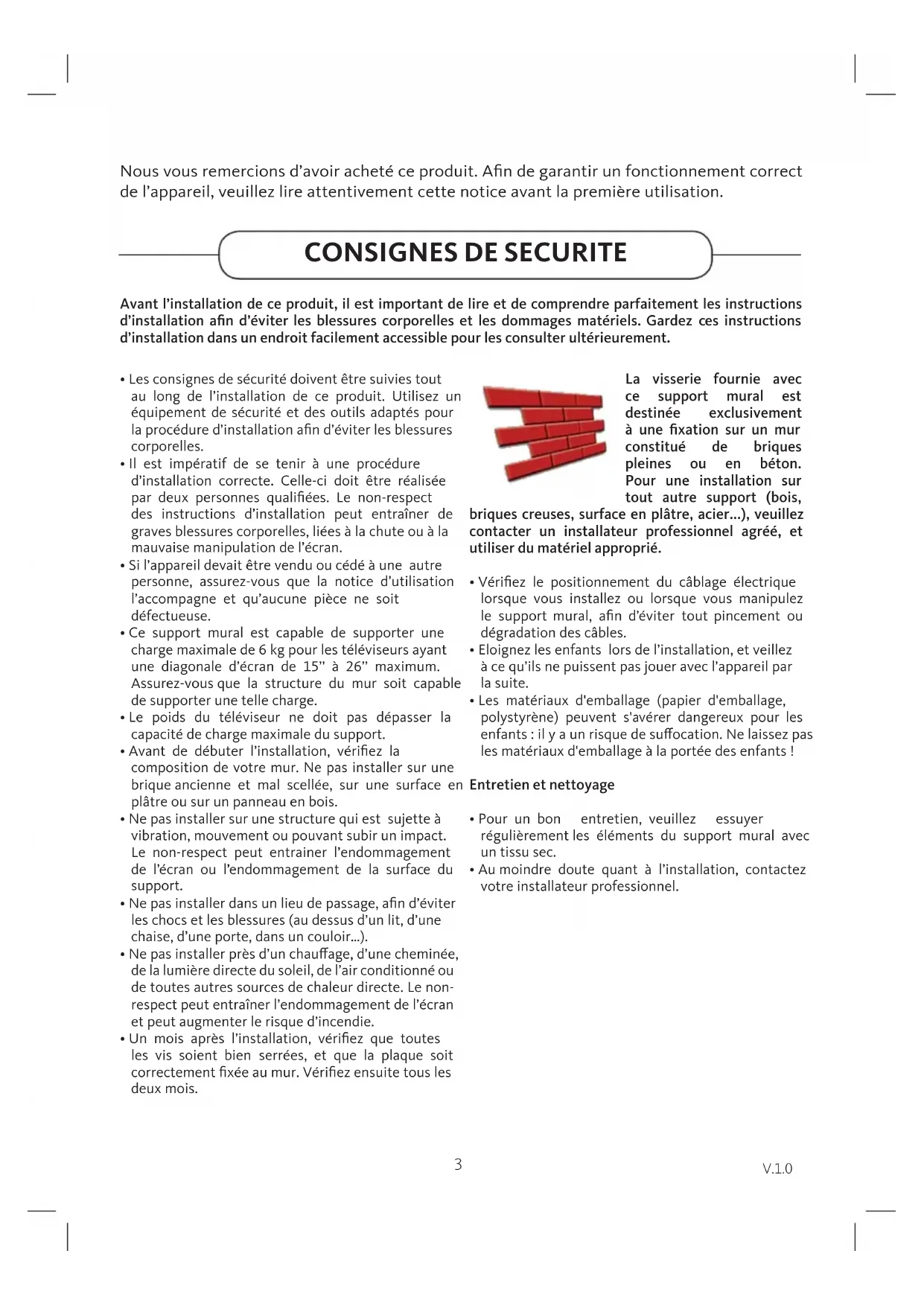

Nous vous remercions d'avoir acheté ce produit. Afin de garantir un fonctionnement correct de l'appareil, veuilles dire attentivement cette notice avant la première utilisation.
CONSIGNES DE SECURITE
Avant l'installation de ce produit, il est important de dire et de comprendre parfaitement les instructions d'installation afin d'éviter les blessures corporelles et les dommages matériels. Gardez ces instructions d'installation dans un endroit facilement accessible pour les consulter ultérieurement.
- Les consignes de sécurité doivent être suivies tout au long de l'installation de ce produit. Utilisez un équipement de sécurité et des outils adaptés pour la procédure d'installation afin d'éviter les blessures corporelles.
- Il est impératif de se tener à une procédure d'installation correcte. Celle-ci doit être réalisée par deux personnes qualifiées. Le non-respect des instructions d'installation peut entraîner de graves blessures corporelles, liées à la chute ou à la mauvaise manipulation de l'écran.
- Si l'appareil avait etre vendu ou cede a une autre personne, assurez-vous que la notice d'utilisation l'accompagne et qu'aucune piece ne soit defectueuse.
- Ce support mural est capable de supporter une charge maximale de 6kg pour les téléviseurs ayant une diagonale d'écran de 15^ à 26^ maximum. Assurez-vous que la structure du mur soit capable de supporter une telle charge.
- Le poids du téléviseur ne doit pas dépasser la capacité de charge maximalé du support.
- Avant de débuter l'installation, vérifie la composition de votre mur. Ne pas installer sur une brique ancienne et mal scellede, sur une surface en platre ou sur un panneau en bois.
- Ne pas installer sur une structure qui est sujette à vibration, mouvement ou pouvant subir un impact. Le non-respect peut entrainer l'endommagement de l'écran ou l'endommagement de la surface du support.
- Ne pas installer dans un lieu de passage, afin d'éviter les chocs et les blessures (au dessus d'un lit, d'une chaise, d'une porte, dans un couloir...).
- Ne pas installer pres d'un chauffage, d'une cheminée, de la lumière directe du soleil, de l'air conditionné ou de toutes autres sources de chaleur directe. Le non-respect peut entraîner l'endommagement de l'écran et peut augmenter le risque d'incendie.
- Un mois après l'installation, vérifie que toutes les vis soient bien serrées, et que la plaque soit correctement fixée au mur. Vérifie ensuite tous les deux mois.
La visserie fournie avec ce support mural est destinée exclusivement à une fixation sur un mur constitué de briques pleines ou en béton. Pour une installation sur tout autre support (bois,
briques creuses, surface en plâtre, acier...), veuillez contacter un installateur professionnel/agréé, et utiliser du matériel approprié.
- Verifiez le positionnement du cablage électrique lorsque vous installez ou lorsque vous manipuez le support mural, afin d'éviter tout pincement ou dégradation des cables.
- Eloignez les enfants lors de l'installation, et veillez à ce qu'ils ne puissant pas journé avec l'appareil par la suite.
- Les matériaux d'emballage (papier d'emballage, polystyrene) peuvent s'avérer dangereux pour les enfants: il y a un risque de suffocation. Ne laissez pas les matériaux d'emballage à la portée des enfants!
Entretien et nettoyage
- Pour un bon entretien, veuillez essuyer régulierement les éléments du support mural avec un tissu sec.
- Au moindre doute quant à l'installation, contactez votre installerateur professionnel.

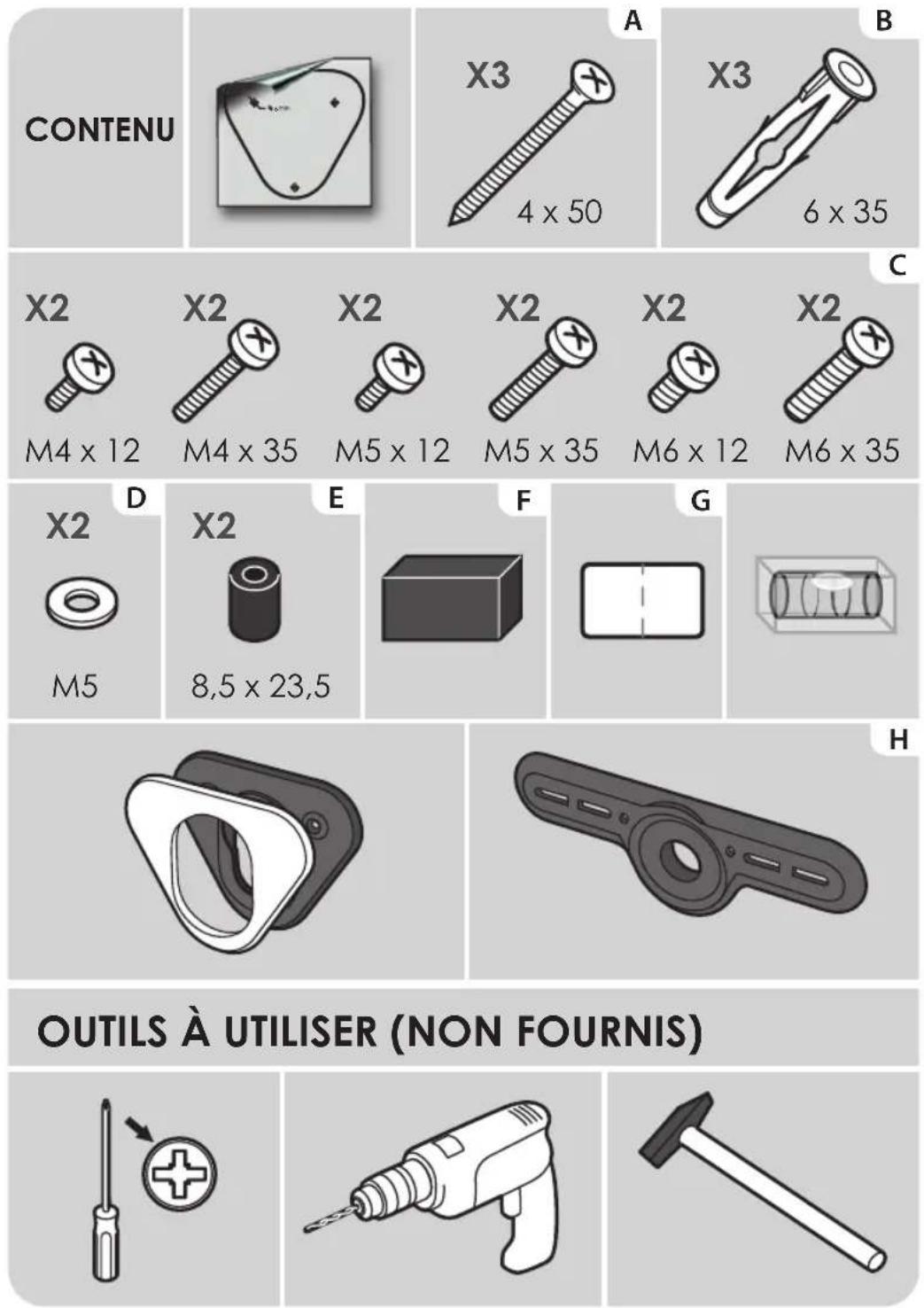

CONTENU DE L'EMBALLAGE
Afin d'assurer une installation optimale, ce kit comprend diverses vis de différents diamètres et longueurs. Vérifié qu'aucune piece ne soit manquante ou défectueuse. Ne jamais monter de pieces défectueuses.
CHARACTERISTIQUES TECHNIQUES
| VESA | Normes VESA | 75 x 75 100 x 100 200 x 100 200 x 200 |
| Poids maximum 6 kilos | ||
| Taille d'écran | 15" - 26" 38 cm - 66 cm | |
| H | Ecartement 22 mm | |
| Nombre de personnes conseillées pour l'installation | 2 | |
| Temps approximatif d'installation | 20 minutes |
INSTALLATION
Sourcing & Creation décline toute responsabilité quant aux dommages survenant à la suite de montage ou d'utilisation non conformes.

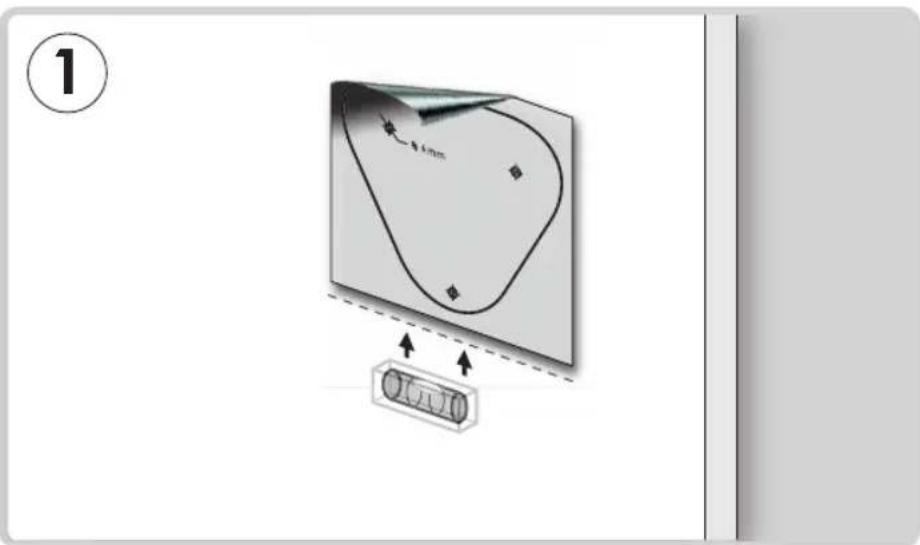

① Commencez par positionner le gabarit de perçage contre le mur en utilisant le niveau à bulle pour le tener droit. Vérifiez régulièrement l'aplomb de l'installation.
Marquez trois trous sur le mur, qui seront utilisés pour fixer le support et mettez le gabarit de côté.

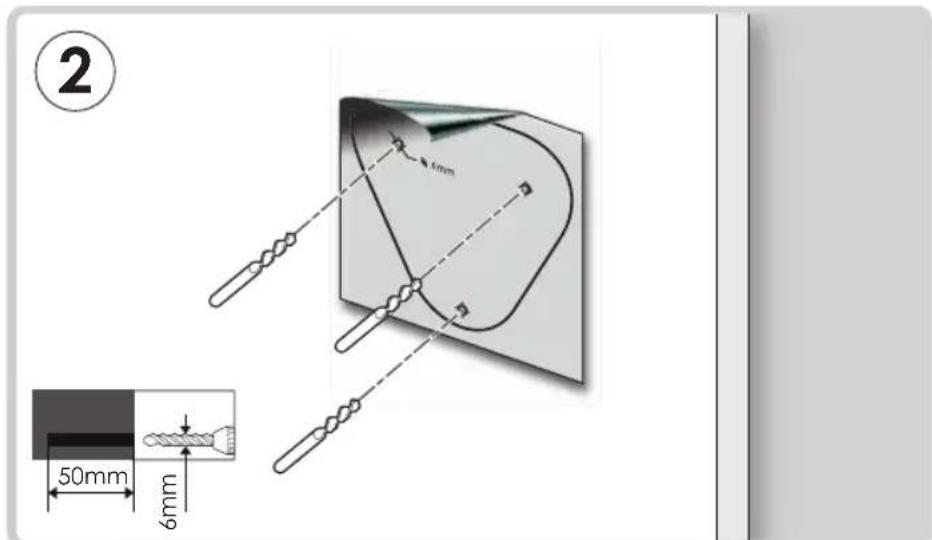

② Percez les trouss en utilisant une perceuse electrique et une mèche à béton de 6 mm.

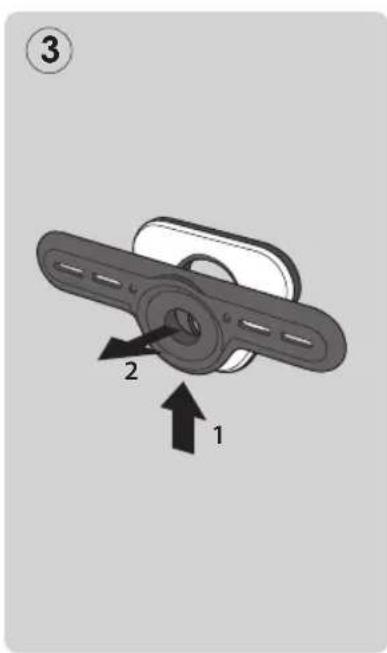

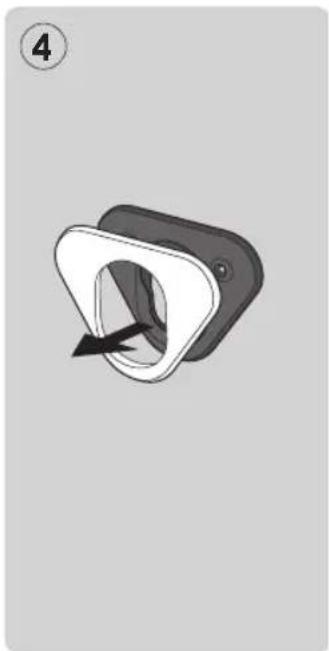

3 / 4 :Dissociez la barre de fixation et les deux parties de I'enjoliveur en plastique, comme indiqué sur le schema ci-contre.

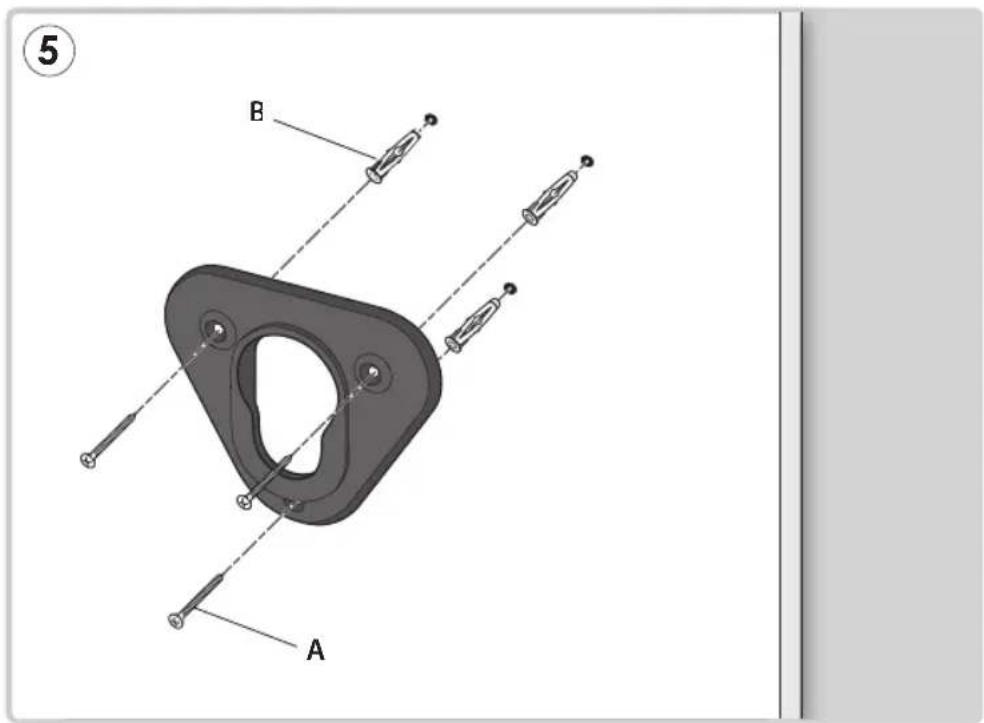

⑤ Inserez une cheville a beton (B) dans chaque trou. Si neccessaire, vous pouvez utiliser un marteau pour taper tegerement sur chaque cheville, afin quelles soient au meme niveau que le mur. Une fois les chevilles en place, placez la plaque murale. Fixez les vis (A) sur les axes filetes qui depassent tegerement du mur.
- Ne serrez pas complètement avant que toutes les vis soient en place.
- Ne serrez pas exagérément les vis. Cela peut endommager le mur sans aucune nécessité.
6
⑥ Replacez l'enjolivre en plastique, comme indiqué sur le schéma ci-contre.
⑦ Recouvre ensuite une surface stable et plane d'un chiffon doux.
Placez le téléviseur face vers le bas sur le chiffon doux. Localisez les points de montage filétés situés au dos de l'écran.
Determine la bonne longueur de la vis en insérant delicatement une allumette ou un cure-dent. Reportez-y la profondeur du point de montage. Consultez également la notice d'utilisation de votre télévisuer.
Si vous écran a un dos incurve ou un point de montage encastré, une entreprise doit être utilisée (E).

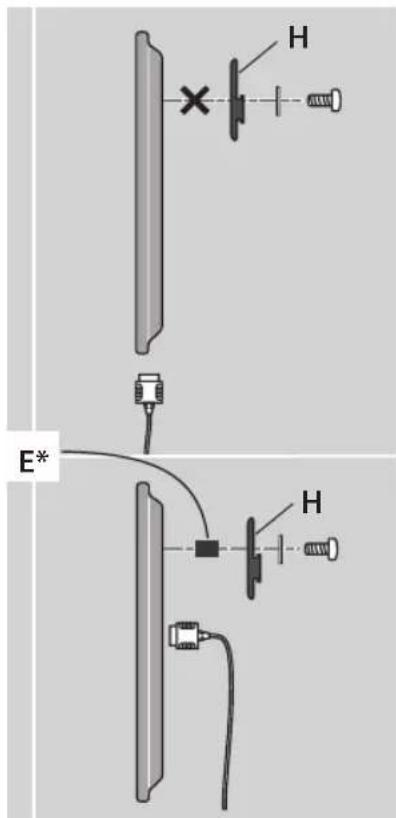

Choisissez l'entretoise qui est la plus proche de la profondeur de l'encastrement afin de garder le support aussi pres de l'écran que possible.
Placez l'entretoise entre le support de montage et I'écran. Si vous utilisez une vis de taille M4 ou M5, veuilles ajouter une rondelle avec chaque vis pour assurer une plus de stabilité.
N'oubliez pas de laisser un espace suffisant au dos de votre téléviseur (en utilisant les entreprises) pour y dispose la connectique de vos péripériques multimédias (cable péritel, HDMI...).

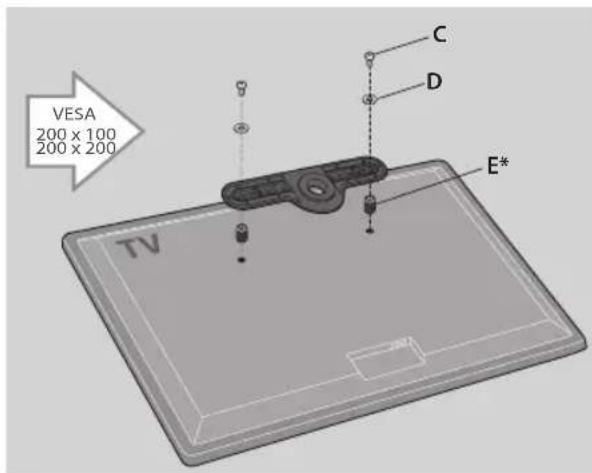

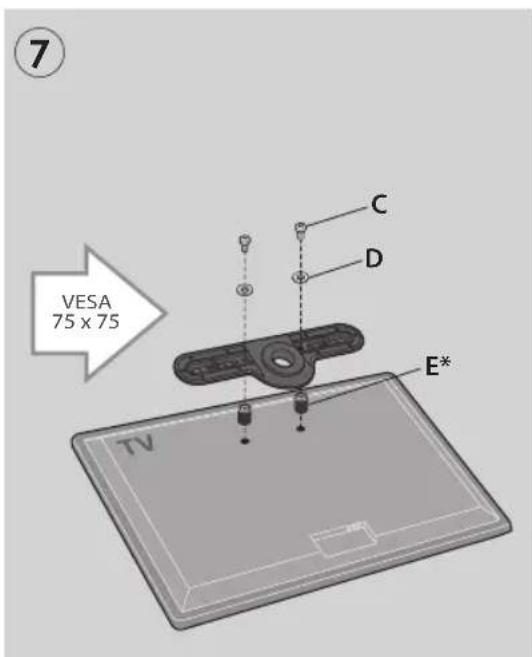

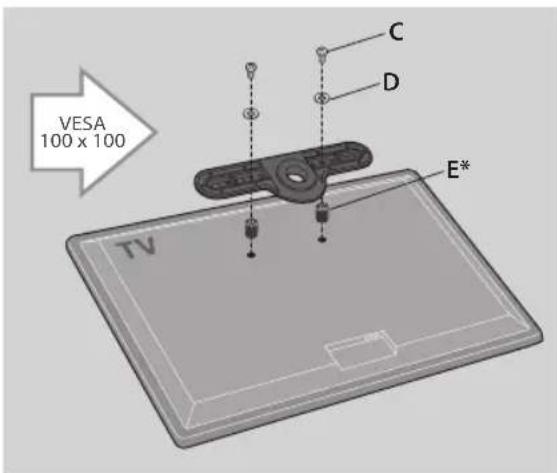

Attachez la barre de fixation à l'écran en alignant les trous de la barre avec les inserts filétés du panneau arrêté de votre écran.
Insérez les vis (C), sans oublier les rondelles (D) et si nécessaire les entreprises (E), puis tournez dans le sens des aiguilles d'une montre à l'aide d'un tournevis cruciforme, jusqu'à ce qu'elles soient complètement enforcées.

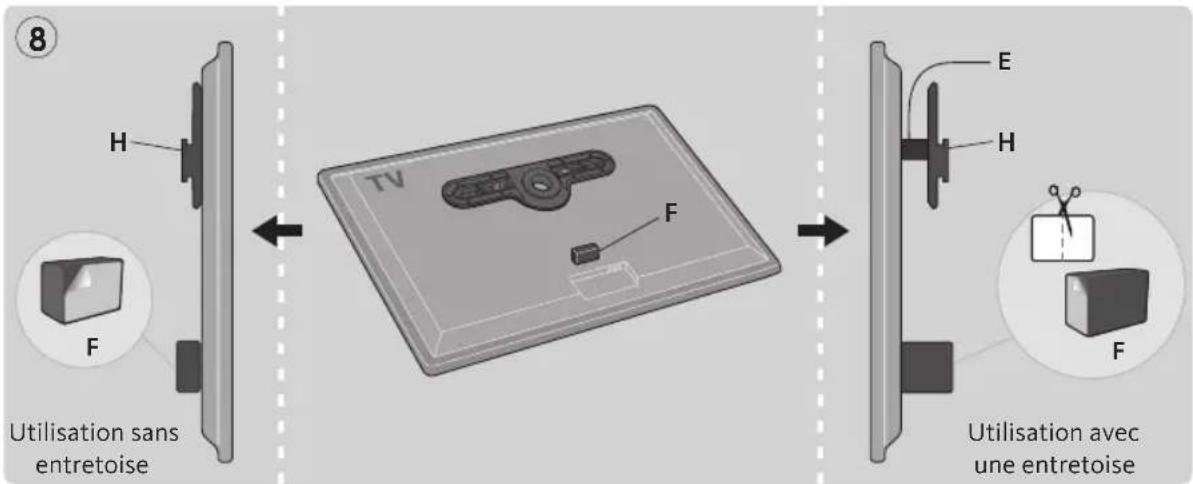

Utilisez la cale en caoutchouc (F) et l'adhesif (G) fournis pour bien positionner le bas du téléviseur contre le mur. Adaptez sa position (horizontal ou vertical) selon que vous utilisez ou non une vente (E), servant à augmenter l'écartement entre le support et le mur.

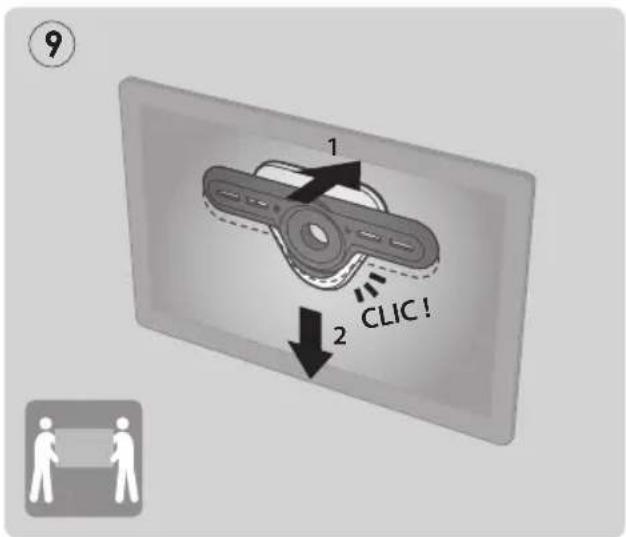

Pour terminer l'installation au mur de votre écran, placez la barre de fixation dans l'emplacement prévu à cet effet sur le support, puis abaissez le téléviseur jusqu'à entendre un déclic.
Pour-retirer le téléviseur, effectuez l'opération dans l'ordre inverse.

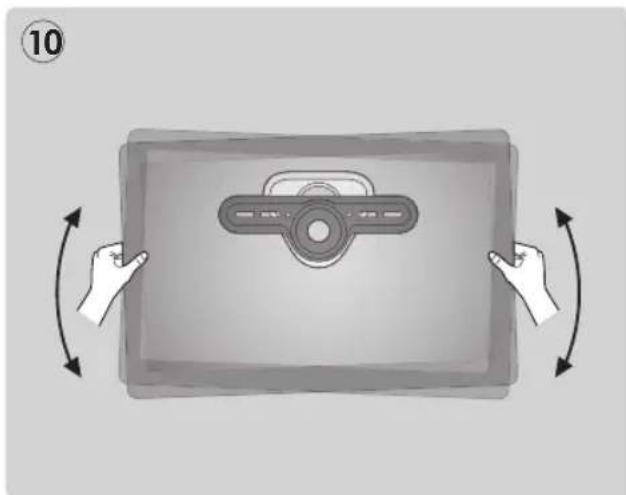

Vous pouvez ajuster l'inclinaison horizontal de votre téléviseur (apres I'avoir ecarté légerement du mur) en le faisant pivoter comme indiqué sur le schema ci contre.
Conditions de garantie :
Ce produit est garanti contre toute défaillance resultant d'un vice de abrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit. La durée de garantie est spécifiée sur la facture d'achat.
