MODE D'EMPLOI D275 VOLVO

500.000 moteurs marins livrés, le nom de Volvo Penta est aujourd’hui synonyme de fia-

bilité, d’innovation technologique, de hautes performances et de longue durée de vie. Nous pensons que ces qualificatifs correspondent également à ce que vous attendez de votre nouveau moteur marin Volvo Penta. Afin que ces attentes soient récompensées, nous souhaitons que vous preniez le temps de lire attentivement ce manuel d’instructions et que vous suiviez les conseils qui y sont donnés en ce qui concerne l’utilisation et l’entretien, avant de lever l’ancre. Sincères salutations

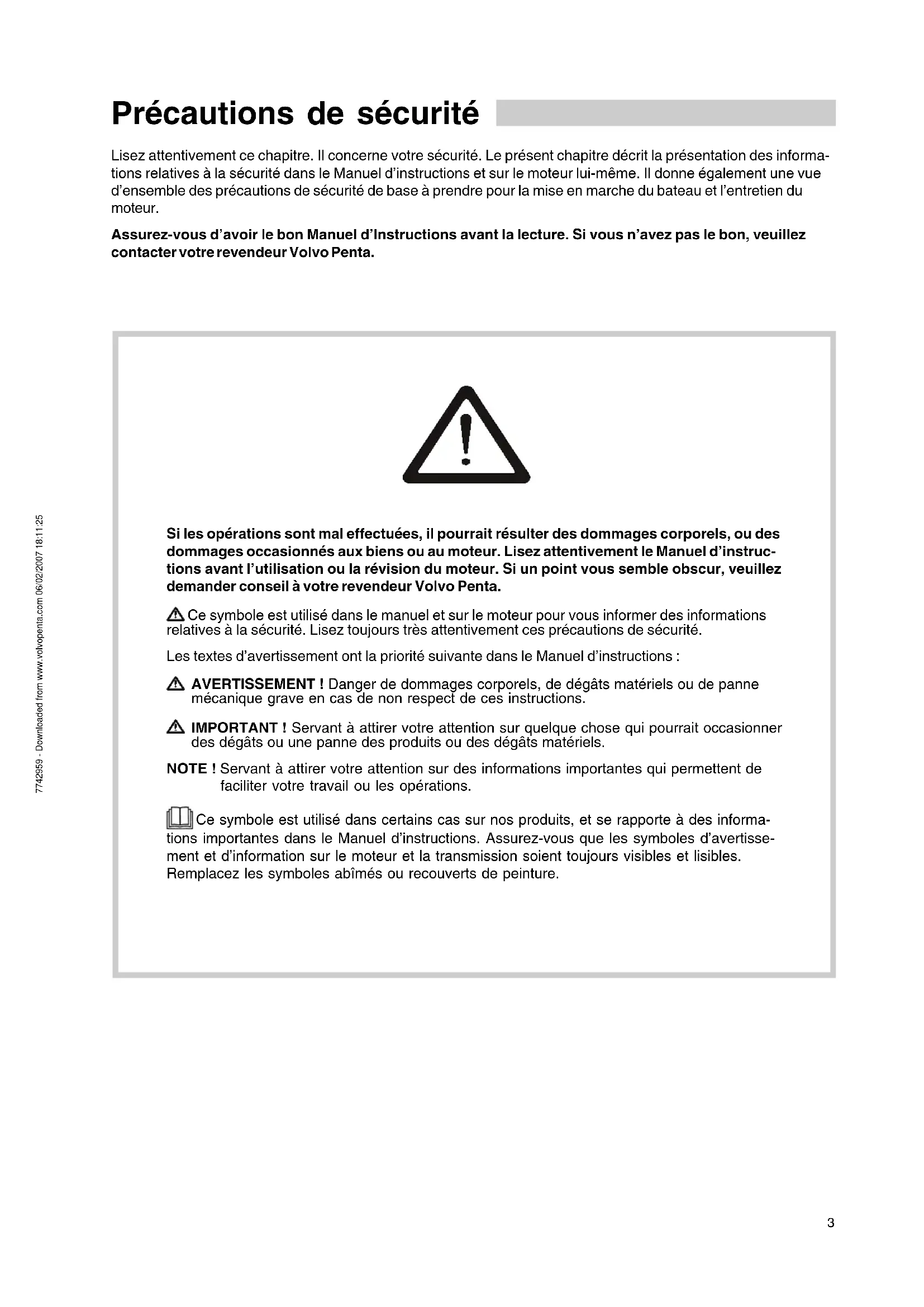

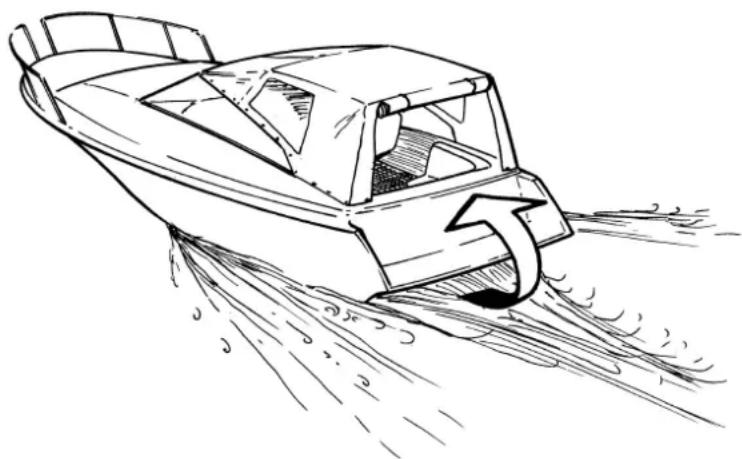

Tous droits de modifications réservés. Imprimé sur papier recyclable. (Couverture: Sjöfartverket, autorisation 9809095) Table des matières 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:253 Précautions de sécurité Lisez attentivement ce chapitre. Il concerne votre sécurité. Le présent chapitre décrit la présentation des informa- tions relatives à la sécurité dans le Manuel d’instructions et sur le moteur lui-même. Il donne également une vue d’ensemble des précautions de sécurité de base à prendre pour la mise en marche du bateau et l’entretien du moteur. Assurez-vous d’avoir le bon Manuel d’Instructions avant la lecture. Si vous n’avez pas le bon, veuillez contacter votre revendeur Volvo Penta. Si les opérations sont mal effectuées, il pourrait résulter des dommages corporels, ou des dommages occasionnés aux biens ou au moteur. Lisez attentivement le Manuel d’instruc- tions avant l’utilisation ou la révision du moteur. Si un point vous semble obscur, veuillez demander conseil à votre revendeur Volvo Penta. Ce symbole est utilisé dans le manuel et sur le moteur pour vous informer des informations relatives à la sécurité. Lisez toujours très attentivement ces précautions de sécurité. Les textes d’avertissement ont la priorité suivante dans le Manuel d’instructions : AVERTISSEMENT ! Danger de dommages corporels, de dégâts matériels ou de panne mécanique grave en cas de non respect de ces instructions. IMPORTANT ! Servant à attirer votre attention sur quelque chose qui pourrait occasionner des dégâts ou une panne des produits ou des dégâts matériels. NOTE ! Servant à attirer votre attention sur des informations importantes qui permettent de faciliter votre travail ou les opérations. Ce symbole est utilisé dans certains cas sur nos produits, et se rapporte à des informa- tions importantes dans le Manuel d’instructions. Assurez-vous que les symboles d’avertisse- ment et d’information sur le moteur et la transmission soient toujours visibles et lisibles. Remplacez les symboles abîmés ou recouverts de peinture. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:254 Mesures de sécurité à prendre lors de l’utilisation du bateau Votre nouveau bateau Lisez les Manuels d’instructions et les autres informa- tions fournies avec votre nouveau bateau. Apprenez à faire marcher correctement et en toute sécurité le moteur, les commandes ainsi que tout l’équipement. S’il s’agit de votre premier bateau, ou un type de bateau que vous ne connaissez pas, nous vous recommandons d’apprendre à commander le bateau calmement et sans hâte. Familiarisez-vous avec le comportement du bateau à différentes vitesses, conditions climatiques et charges avant de larguer les amarres pour votre premier « vrai » voyage. N’oubliez pas que d’après la loi, la personne qui pilote un bateau doit connaître et respecter les règles relatives au trafic et à la sécurité en mer. Assurez- vous que vous connaissez bien les règles en vigueur et les eaux sur lesquelles vous devez naviguer en contactant les autorités ou l’organisation compéten- tes. Il est fortement conseillé de prendre un cours de manœuvre et de matelotage. Nous vous conseillons de contacter votre organisation maritime locale pour trouver un cours approprié. Accidents Les statistiques montrent qu’une mauvaise mainte- nance des bateaux et moteurs, ainsi qu’un manque d’équipement de sécurité sont souvent la cause d’accidents en mer. Assurez-vous que votre bateau est entretenu confor- mément au Manuel d’instructions approprié, et que l’équipement de sécurité nécessaire se trouve à bord et est utilisable. Liste de contrôle quotidienne Prenez l’habitude de contrôler visuellement le moteur et le compartiment moteur avant la mise en marche du bateau (avant le démarrage du moteur), et après la mise en marche du moteur (après l’arrêt du moteur). Ceci vous permettra de détecter rapidement toute fuite de carburant, de réfrigérant et d’huile, ainsi que toute autre anomalie déjà présente ou imminente. Manœuvre Evitez les changements brusques de vitesse et de trajectoire. Ceci pourrait déséquilibrer une personne présente sur le bateau et la faire tomber ou la projeter à l’eau. L’hélice en mouvement peut provoquer de graves blessures. Vérifiez bien que personne ne se trouve dans l’eau avant de vous engager en avant ou en arrière. Ne naviguez jamais près des baigneurs ou dans des zones susceptibles d’accueillir des bai- gneurs. Evitez de trop équilibrer une transmission hors bord, ce qui réduirait trop la direction. Remplissage de carburant Lors du remplissage de carburant, il existe toujours un danger d’incendie et d’explosion. Il est interdit de fumer, et le moteur doit être coupé. Ne remplissez jamais trop le réservoir. Fermez correctement le bouchon de remplissage du réservoir de carburant. Utilisez seulement le carburant préconisé dans le Manuel d’instructions. Une qualité d’huile incorrecte peut entraîner des problèmes de fonctionnement et un arrêt du moteur. Dans le cas d’un moteur diesel, l’utilisation de carburant de mauvaise qualité peut provoquer le grippage de la bielle de commande et l’emballage du moteur, avec le risque supplémentaire de dommages au moteur et de dommages corporels. Ne démarrez pas le moteur Ne démarrez pas ou ne faites pas tourner le moteur en cas de risque imminent de fuite de carburant ou de gazole dans le bateau, à proximité de produits explosifs etc. Un envi- ronnement comportant des explosifs implique un risque d’incendie et/ou d’explosion. Précautions de sécurité 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:255 Empoisonnement au monoxyde de carbone Lorsqu’un bateau se déplace vers l’avant, des remous se forment derrière le bateau. Parfois, ces remous sont tellement puissants, que les gaz d’échappement peuvent être aspirés dans la cabine ou les places du bateau, entraînant ainsi un risque d’empoisonnement au monoxyde de carbone pour les personnes qui se trouvent à bord. Le problème des remous est le plus important avec de grands et larges bateaux équipés d’une proue carrée. Mais d’autres types de bateaux peuvent également avoir des problèmes de remous dans certaines condi- tions, par exemple en utilisation avec une tente gréée. Entre autres facteurs pouvant augmenter l’effet de remous, on retrouve les conditions de vent, la distribu- tion de la charge, le mouvement de la mer, l’assiette, les trappes et soupapes ouvertes. La plupart des bateaux modernes sont conçus de manière à réduire les remous au maximum. Si un problème de remous se produit, n’ouvrez pas les trappes ni les soupapes sur la partie avant du bateau. Ceci ne ferait qu’accroître le remous. Essayez plutôt de changer la vitesse, l’assiette ou la distribution de la charge sur le bateau. En outre, diminuez, ouvrez ou changez le cordage de la tente d’une autre façon si une tente est gréée. Contactez le concessionnaire à qui vous avez acheté le bateau pour obtenir de plus amples informations sur la résolution de ce problème, au cas où il se poserait. Liste de contrôle ● Equipements de sécurité : Gilets de sauvetage pour tous les passagers, équipement de communi- cation, fusées de secours, extincteur d’incendie homologué, matériel de premier secours, bouée de sauvetage, ancre, pagaie, torche, etc. ● Pièces de rechange et outils : roue d’hélice, filtres à carburant, fusibles, ruban adhésif, colliers de flexibles, huile moteur, hélice et outils pour toutes les réparations possibles. ● Procurez-vous les cartes et étudiez l’itinéraire prévu. Calculez la distance et la consommation de carburant. Ecoutez les informations météo. ● Assurez-vous que des personnes de votre entourage soient informées de votre voyage si vous prévoyez un voyage plus long. N’oubliez pas de les informer si vos plans ont changé ou ont été retardés. ● Informez vos passagers et votre équipage de l’emplacement de l’équipement de sécurité et de sa manipulation. Assurez-vous que vous n’êtes pas la seule personne à bord qui sache démarrer le bateau et l’utiliser en toute sécurité. La liste doit être complétée car les exigences en matière de sécurité varient en fonction du type de bateau et de son utilisation etc. Nous vous conseillons de contacter votre organisation maritime locale ou une organisation de sécurité maritime pour de plus amples informations concernant la sécurité en mer. Précautions de sécurité 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:256 Mesures de sécurité concernant les opérations de maintenance et d’entretien Préparations Connaissance La manuel du propriétaire contient des instructions concernant la réalisation de la maintenance courante et des opérations d’entretien correctement et en toute sécurité. Lisez attentivement les instructions avant de commencer. Une documentation d’entretien couvrant des opéra- tions plus compliquées est disponible chez votre revendeur Volvo Penta. N’intervenez jamais sur le moteur si vous n’êtes pas sûr des opérations, contactez votre revendeur Volvo Penta qui vous rendra volontiers service. Arrêtez le moteur Coupez le moteur avant d’ouvrir ou de retirer les trappes du moteur. Sauf indication contraire, toutes les opérations de maintenance et d’entretien devront s’effectuer lorsque le moteur est à l’arrêt. Pour éviter tout démarrage intempestif du moteur du bateau, retirez la clé de contact, coupez l’alimentation du moteur sur l’interrupteur principal, et verrouillez-le en position OFF avant de procéder à toute interven- tion. Placez un signe d’avertissement dans la position de commande pour indiquer que des travaux sont en cours. Il est dangereux d’approcher ou d’intervenir sur un moteur en marche. Des vêtements lâches, des cheveux, des doigts ou un outil lâché peuvent se prendre dans les parties tournantes du moteur, et peuvent entraîner des blessures graves. Volvo Penta vous conseille de confier à un atelier Volvo Penta agréé toutes les révisions à effectuer avec le moteur en marche. Levage du moteur Pour le levage du moteur, utilisez toujours les œillets de levage installés sur le moteur (inverseur le cas échéant). Assurez-vous toujours que l’équipement de levage est en bon état et est suffisamment résistant pour le levage (poids du moteur avec tout équipement supplémentaire). Par mesure de sécurité, soulevez le moteur avec une poutre de levage réglable. Les chaînes et câbles doivent être installés parallèlement les uns aux autres et, dans le mesure du possible, perpendiculaires au dessus du moteur. N’oubliez pas qu’un équipement supplémentaire installé sur le moteur peut modifier son centre de gravité. Un équipe- ment de levage spécial peut alors s’avérer nécessaire pour conserver le bon équilibre et sécuriser la manipu- lation du moteur. Ne travaillez jamais sur un moteur suspendu à un treuil. Avant de démarrer le moteur Reposez toutes les pièces de protection déposées lors des opérations d’entretien avant de démarrer le moteur. Vérifiez qu’aucun outil ou aucun autre élé- ment n’a été laissé sur le moteur. Ne démarrez jamais un moteur turbo sans installer le filtre à air. Le compresseur rotatif installé dans le turbocompresseur peut provoquer de graves blessures corporelles. Des corps étrangers peuvent également être aspirés et endommager l’unité. Incendie et explosion Carburant et huile de lubrification Tous les carburants, la plupart des lubrifiants et beaucoup de produits chimiques sont inflammables. Lisez et observez les instructions qui figurent sur l’emballage. Lorsque vous intervenez sur le système d’alimenta- tion, assurez-vous que le moteur est froid. La pré- sence de carburant sur une surface chaude ou un composant électrique peut provoquer un incendie. Rangez les chiffons imprégnés de carburant et tous les autres matériaux inflammables pour qu’ils ne prennent pas feu. Dans certaines circonstances, les chiffons imbibés d’huile peuvent s’enflammer sponta- nément. Ne fumez pas pendant le plein de carburant, d’huile ou à proximité d’une station de remplissage, ou dans le compartiment moteur. Composants qui ne sont pas d’origine Les composants utilisés dans le système d’allumage et d’alimentation (moteurs à essence) et des systè- mes électriques prévus sur les produits Volvo Penta sont conçus et fabriqués de manière à minimiser les risques d’incendie et d’explosion. L’utilisation de pièces détachées Volvo Penta autres que celles d’origine peut se traduire par un incendie ou une explosion sur le bateau. Batteries Les batteries contiennent et dégagent du gaz oxhydri- que, particulièrement pendant la charge. Ce gaz est facilement enflammé et très inflammable. Ne fumez pas, et ne laissez pas de flammes nues ou d’étincelles à proximité des batteries ou du comparti- ment à batteries. Le raccord incorrect d’un câble de borne de batterie ou d’un câble de pontage peut provoquer une étincelle, qui, à son tour, peut suffire à entraîner une explosion. Précautions de sécurité 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:257 Bombe de démarrage N’utilisez jamais de bombe de démarrage ou un produit similaire pour démarrer un moteur muni d’un système de préchauffage (bougies de préchauffage/ démarreur). L’élément de démarrage pourrait provo- quer une explosion dans le collecteur d’admission. Danger de dommages corporels. Surfaces chaudes et liquides Il existe toujours un risque d’explosions lorsque vous intervenez sur un moteur chaud. Faites attention aux surfaces chaudes. Par exemple : le tuyau d’échappe- ment, le turbocompresseur, le carter d’huile, le tuyau d’air de suralimentation, le démarreur, le réfrigérant chaud et l’huile chaude dans les conduites d’huile et les flexibles. Empoisonnement au monoxyde de carbone Ne démarrez le moteur que dans un endroit bien aéré. Si vous faites tourner le moteur dans un espace clos, veillez à ce qu’il y ait suffisamment d’aération pour évacuer les gaz d’échappement et les émissions de la ventilation du carter de la zone de travail. Produits chimiques La plupart des produits chimiques tels que l’antigel, le produit antirouille, l’huile d’inhibition, le produit dégrais- sant, etc., sont nocifs pour la santé. Lisez et obser- vez les instructions qui figurent sur l’emballage. Certains produits chimiques comme l’huile d’inhibition sont inflammables et ne doivent pas être inhalés. Vérifiez qu’il y ait une bonne ventilation, et utilisez un masque de protection lorsque vous vaporisez. Lisez et observez les instructions qui figurent sur l’embal- lage. Placez les produits chimiques et tous les autres agents nocifs hors de portée des enfants. Afin de protéger l’environnement, veillez à consigner les produits chimiques usagés dans une décharge autori- sée. Système de refroidissement Il existe un risque de pénétration d’eau lorsque vous intervenez sur le système à eau de mer. Coupez le moteur et fermez la soupape de fond avant toute intervention sur le système. N’enlevez pas le bouchon de remplissage de réfrigé- rant lorsque le moteur est chaud. Un échappement de vapeur ou de réfrigérant chaud peut se produire et provoquer des brûlures. Si l’intervention doit se faire avec le moteur à tempé- rature de service et le bouchon de remplissage de réfrigérant ou un robinet ouverts, ou un flexible de réfrigérant débranché, ouvrez le bouchon de réfrigé- rant avec précaution et lentement pour libérer la pression avant d’enlever complètement le bouchon. Notez que le réfrigérant peut être toujours chaud et causer des brûlures. Système de lubrification L’huile chaude peut provoquer des brûlures. Evitez tout contact de la peau avec de l’huile chaude. Assu- rez-vous que le système de lubrification n’est pas sous pression avant de commencer à travailler dessus. Ne démarrez ou n’utilisez jamais le moteur lorsque bouchon de remplissage d’huile est retiré, cela risquerait d’entraîner l’éjection d’huile. Système d’alimentation Veillez à toujours utiliser des gants de protection lorsque vous recherchez des fuites. Les liquides éjectés sous pression peuvent pénétrer le tissu corporel, provoquant des blessures graves. Il existe toujours un risque d’empoisonnement du sang. Recouvrez toujours l’alternateur, si celui-ci est situé sous le filtre à carburant. L’alternateur peut être endommagé par les éclaboussures de carburant. Système électrique Coupure d’alimentation Coupez toujours le moteur et le courant à l’aide des interrupteurs principaux avant toute intervention sur le système électrique. Isolez l’alimentation de rive au chauffage de bloc moteur, chargeur de batterie ou aux accessoires installées sur le moteur. Batteries L’électrolyte des batteries est extrêmement corrosive. Protégez votre peau ainsi que vos affaires lors du chargement ou de la manutention de batteries. Utili- sez toujours des lunettes et des gants de protection. Si l’électrolyte de batterie entre en contact avec la peau nue, lavez immédiatement la peau avec beau- coup d’eau et de savon. En cas d’éclaboussures d’acide de batterie dans les yeux, rincez immédiate- ment avec beaucoup d’eau et contactez un médecin. Précautions de sécurité 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:258 Introduction Le présent manuel d’instructions a été élaboré pour que vous tiriez le meilleur bénéfice de votre moteur Volvo Penta. Il contient toutes les informations dont vous avez besoin pour faire fonctionner et entretenir votre moteur correctement et en toute sécurité. Veuillez lire attentivement le Manuel d’instructions et apprendre comment mettre en marche le moteur, les commandes ainsi que tout l’équipement, et ce en toute sécurité. Gardez toujours le Manuel d’instructions à portée de main. Conservez-le en lieu sûr, et n’oubliez pas de le donner au nouveau propriétaire si un jour vous vendez votre bateau. Approche environnementale Nous souhaitons tous vivre dans un environnement propre et salubre, dans lequel l’air est pur, les ar- bres resplendissants, l’eau des lacs et des mers propre et les rayons du soleil bienfaisants. Hélas, ceci n’est aujourd’hui pas toujours évident sans un effort commun. En qualité de constructeur de moteurs marins, Volvo Penta a une responsabilité certaine, aussi les ques- tions relatives à l’environnement tiennent une place de premier plan dans notre travail de développement des produits. Volvo Penta propose aujourd’hui une large gamme de moteurs pour laquelle d’importants efforts ont été entrepris en ce qui concerne la réduc- tion des fumées d’échappement, la consommation de carburant, le bruit du moteur etc. Nous espérons que vous apprécierez à juste titre ces propriétés. Suivez toujours les conseils stipulés dans le manuel d’instruction quant à la qualité des carburants, l’utilisation et l’entretien du moteur. Vous participerez ainsi au respect de l’environnement. Prenez contact avec votre revendeur Volvo Penta si vous remarquez des augmentations de consomma- tion de carburant ou de fumées d’échappement. Adaptez la distance et la vitesse du bateau de ma- nière que les remous ou le niveau sonore élevé ne nuisent pas à la faune aquatique, aux bateaux amar- rés ou aux débarcadères. Quel que soi l’endroit où vous jetez l’ancre, faites preuve de considération et laissez les endroits que vous visitez dans l’état que vous aimeriez les trouver. N’oubliez pas de déposer les déchets nocifs tels que les huiles, les liquides de refroidissement, les peintures et les produits de la- vage usagés, les batteries hors service etc., dans des centres de recyclage autorisés. En unissant nos efforts, nous réussirons à conser- ver un environnement propre et agréable. Rodage Le moteur doit être rôdé pendant les 10 premières heures de service comme suit : Faites tourner le moteur normalement. Ne le faites pas tourner en pleine charge ou seulement pendant de courts laps de temps. Pendant la période de rodage, évitez de faire tourner le moteur à un régime moteur constant. On peut s’attendre à ce que le moteur consomme plus d’huile moteur pendant la période de rodage qu’en fonctionnement normal. Vérifiez le niveau d’huile plus souvent qu’il n’est préconisé. Au cours de la première période d’utilisation, l’ins- pection de première révision prescrite « Inspection de première révision » doit être réalisée. Pour plus d’information, voir le « Livret de garantie et de servi- ce ». Carburant et huiles N’utilisez que les carburants et huiles préconisés dans le chapitre Caractéristiques techniques. Les autres qualités de carburant et d’huile peuvent provo- quer des problèmes de fonctionnement, une consom- mation de carburant élevée et, à long terme, une durée de service du moteur réduite. Changez toujours l’huile, les filtres à huile et les filtres à carburant aux intervalles préconisés. Entretien et pièces de rechange Les moteurs marins de Volvo Penta sont conçus pour assurer une haute sécurité d’exploitation et une longue durée de vie. Ils sont construits pour une uti- lisation en milieu marin mais également pour y nuire le moins possible. En respectant les conseils d’entretien et en utilisant uniquement des pièces d’origine Volvo Penta, vous assurez une longue du- rée d’utilisation sans problèmes. Le réseau mondial Volvo Penta de revendeurs agréés sont à votre service. Ce sont des spécialis- tes des produits Volvo Penta et ils disposent d’ac- cessoires et des pièces de rechange d’origine, de l’équipement de test et des outils spéciaux néces- saires à des travaux d’entretien et de réparation de grande qualité. Respectez toujours les intervalles d’entretien qui figurent dans le Manuel d’instructions. N’oubliez pas de donner le numéro d’identification du moteur/ transmission lors de la commande d’entretien et de pièces de rechange. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:259 Moteurs homologués Si vous possédez un moteur certifié en terme d‘émis- sions d’échappement, il est important de tenir compte des points suivants : La certification signifie qu’un type de moteur est contrôlé et approuvé par les autorités. Le fabricant du moteur garantit que tous les moteurs fabriqués de ce type correspondent au moteur homologué. Ceci implique des exigences spéciales pour la maintenance et l’entretien comme suit : ● Les intervalles de maintenance et d’entretien préconisés par Volvo Penta doivent être respec- tés. ● Seules des pièces Volvo Penta d’origine peuvent être utilisées. ● L’entretien des pompes d’injection et des injec- teurs ou les réglages de la pompe doivent être effectués par un atelier agréé Volvo Penta. ● Le moteur ne doit être modifié en aucune façon, sauf avec les accessoires et kits de service approuvés par Volvo Penta. ● Aucune modification des conduits d’échappement et des conduits d’admission d’air au moteur ne peut être effectuée. ● Seul le personnel agréé est autorisé à rompre les plombs de sécurité. Sinon, les instructions générales contenues dans le Manuel d’instructions doivent être respectées, en ce qui concerne le fonctionnement, l’entretien et la maintenance. IMPORTANT ! Des travaux de maintenance/ d’entretien trop tardifs ou inoppportuns ou l’utilisation de pièces de rechange autres que des pièces d’origine Volvo Penta annuleront la responsabilité d’AB Volvo Penta concernant la conformité des spécification du moteur avec la variante homologuée. Volvo Penta décline toute responsabilité pour les dommages ou coûts découlant des points suivants. Garantie Votre nouveau moteur marin Volvo Penta est couvert par une garantie limitée, conformément aux conditions et instructions qui figurent dans le carnet de garantie et d’entretien. Notez que la responsabilité de AB Volvo Penta est limitée suivant les indications du carnet de garantie et d’entretien. Lisez ce carnet dès que vous réceptionnez le moteur. Il contient des informations impor- tantes concernant les cartes de garantie, l’entretien et la maintenance que vous devez, en tant que propriétaire, vérifier et effectuer. Sinon, la responsabilité couverte dans la garantie pourrait vous être refusée par AB Volvo Penta. Contactez votre revendeur Volvo Penta si vous n’avez pas reçu de carnet de garantie et d’entre- tien et une copie client de la carte de garantie. Introduction 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2510 Présentation D2-55 avec inverseur HS25A D2-55 avec inverseur HS25A D2-55 avec inverseur MS25L D2-55 avec inverseur MS25L

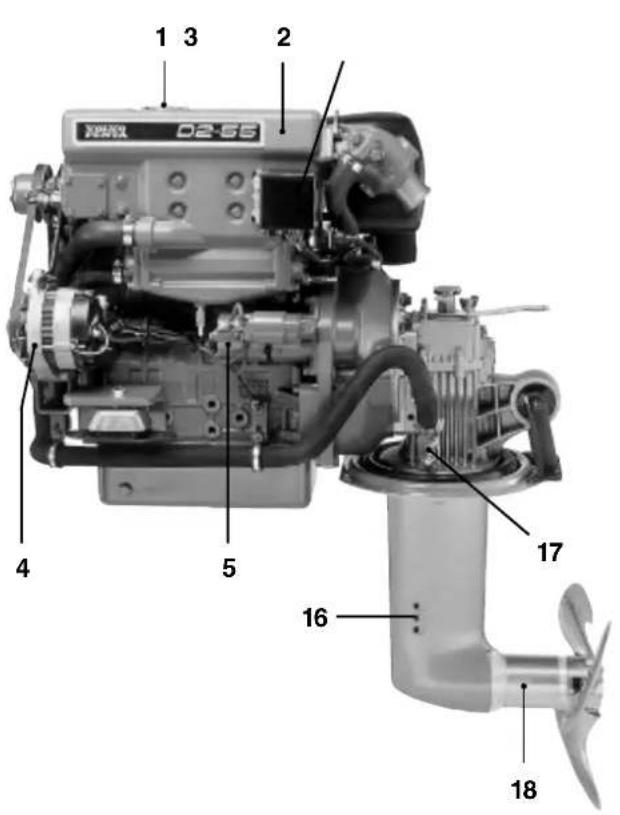

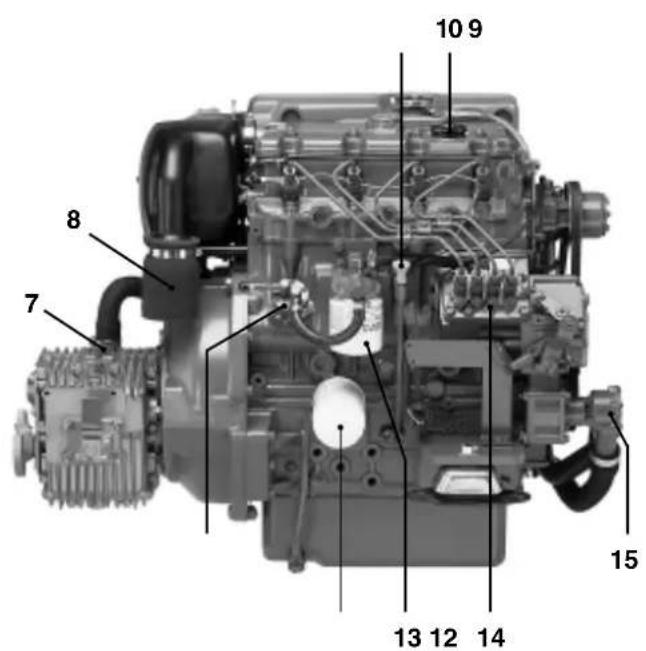

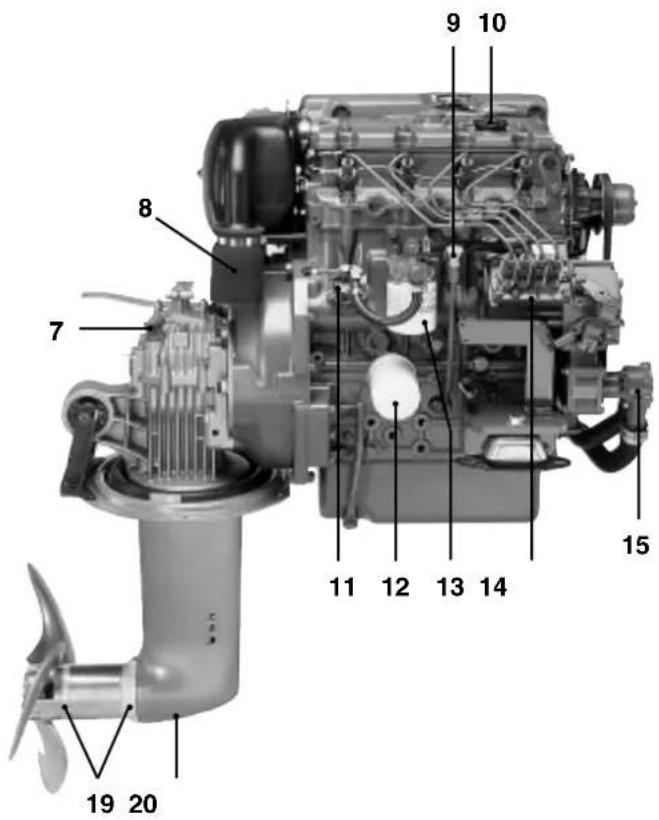

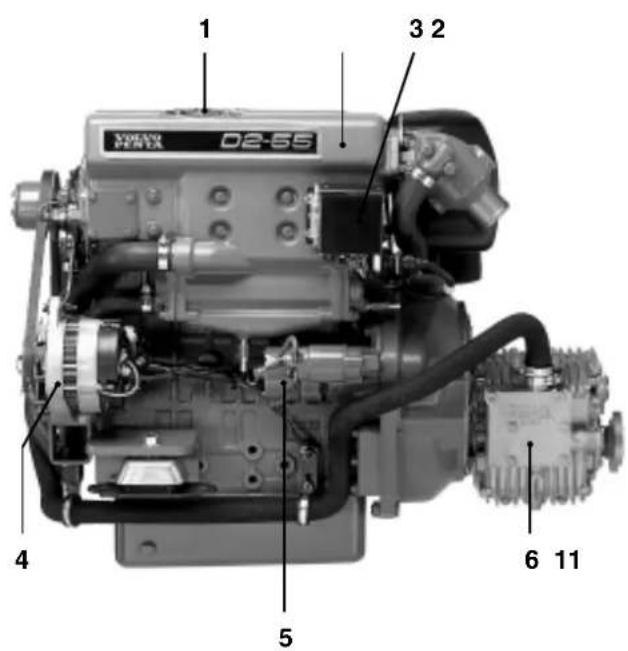

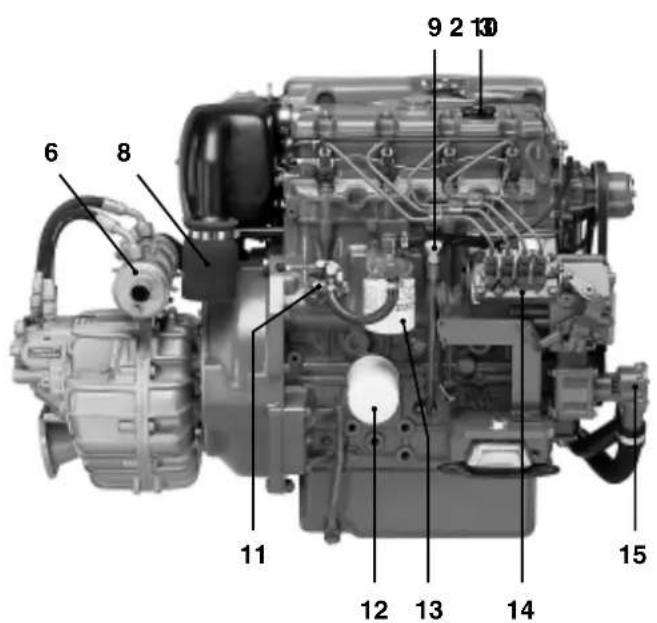

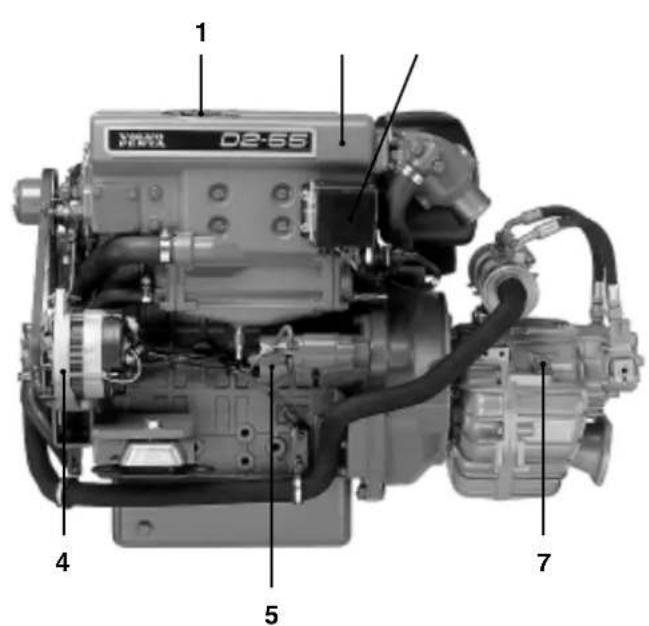

1. Bouchon de remplissage du réfrigérant

2. Echangeur thermique

3. Boîtier de relais avec fusibles

6. Refroidisseur d’huile (inverseur)

7. Jauge d’huile, inverseur/transmission S

8. Filtre à air/Admission d’air

9. Jauge d’huile, moteur

10. Bouchon de remplissage du réfrigé-

11. Pompe à carburant

13. Filtre à carburant

14. Pompe d’injection

15. Pompe à eau de mer

16. Admission d’eau de refroidissement,

transmission S D2-55 avec transmission de bateau à voile MS25S D2-55 avec transmission de bateau à voile MS25S Présentation

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2512 Présentation D2-75 avec inverseur HS25A D2-75 avec inverseur HS25A D2-75 avec inverseur MS25L

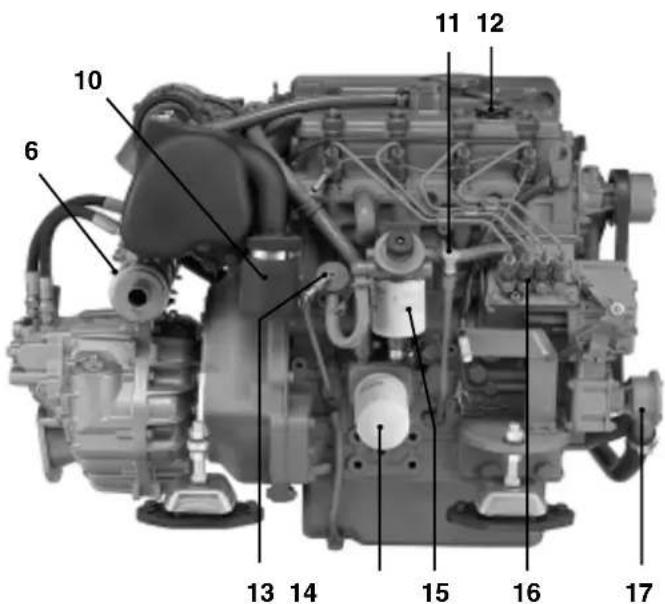

D2-75 avec inverseur MS25L

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2513 Présentation D2-75 avec transmission de bateau à voile 150S

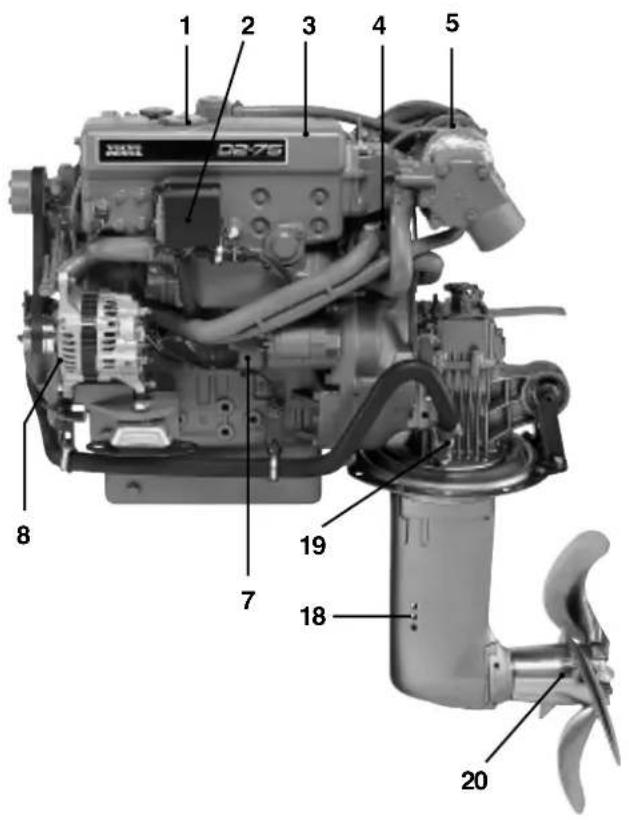

D2-75 avec transmission de bateau à voile 150S

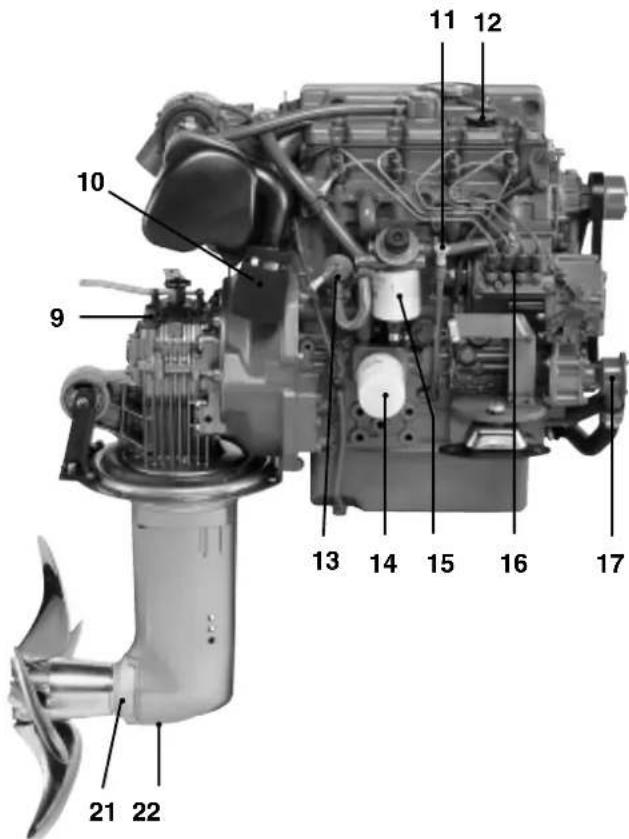

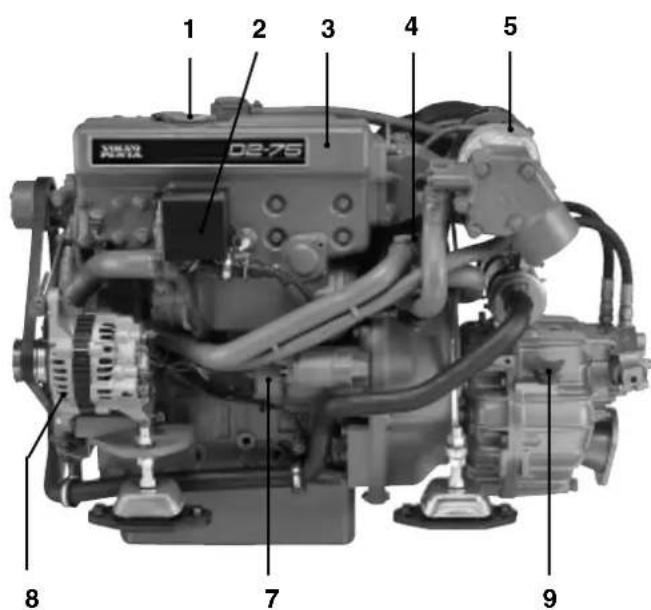

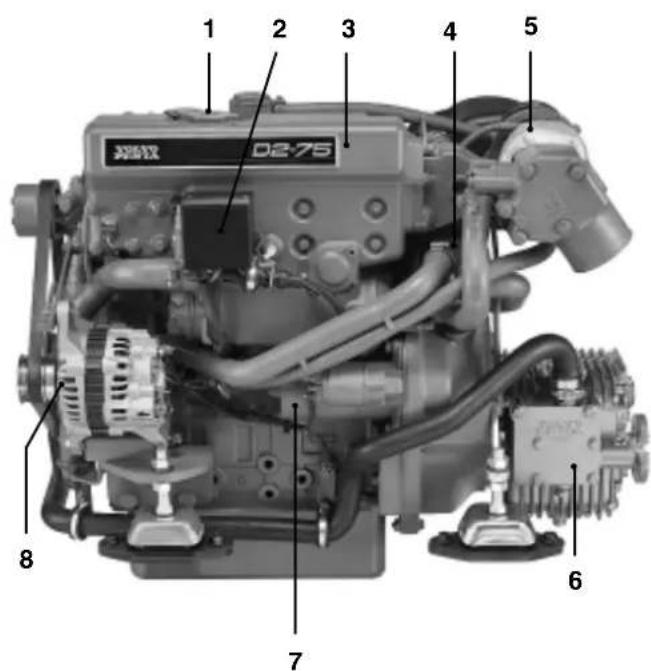

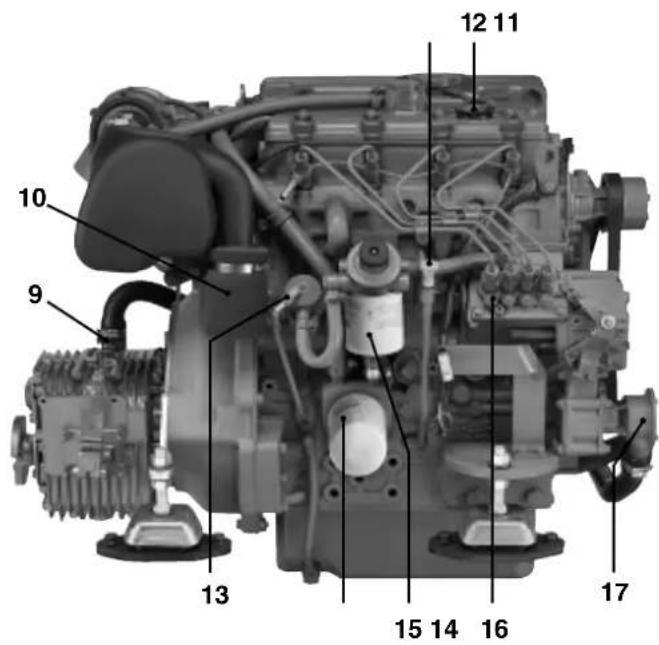

1. Bouchon de remplissage du réfrigérant

2. Boîtier de relais avec fusibles

3. Echangeur thermique

4. Refroidisseur d'air de suralimentation

6. Refroidisseur d’huile (inverseur)

10. Filtre à air/Admission d’air

11. Jauge d’huile, moteur

12. Bouchon de remplissage du réfrigérant,

13. Pompe à carburant

15. Filtre à carburant

16. Pompe d’injection

17. Pompe à eau de mer

18. Admission d’eau de refroidissement,

22. Bouchon de vidange d’huile,

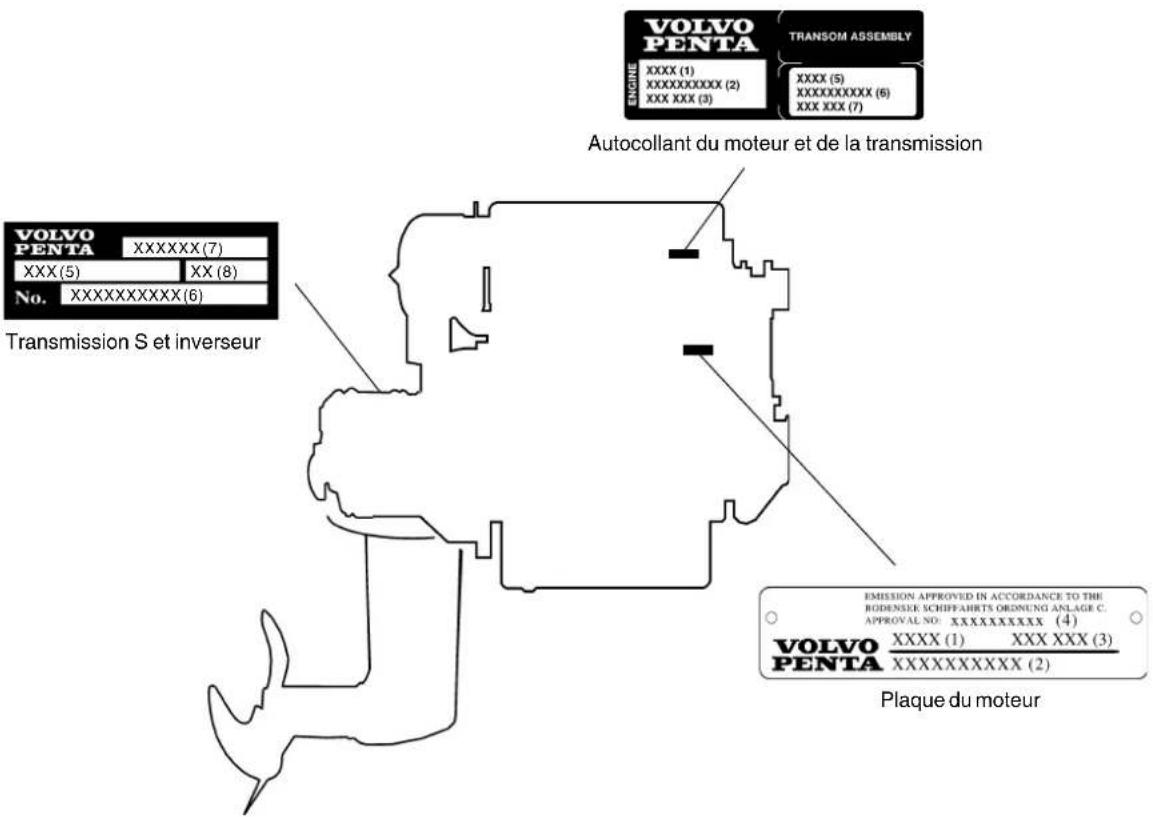

transmission S 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2514 Numéro d’identification Le moteur et la transmission portent des plaques d’identification avec des numéros d’identification. Ces informa- tions doivent toujours être signalées à la commande de pièces de rechange et à la demande d’entretien. Il existe probablement des plaques similaires sur votre bateau et son équipement. Prenez note des détails indiqués ci- après, faites une copie de la page et conservez-la de manière à en avoir encore une si le bateau venait à être volé. L’aspect et l’emplacement des plaques d’identification sont présentés ci-dessous. Les chiffres entre crochets se rapportent à l’emplacement des numéros d’identification sur la plaque d’identification. Moteur Désignation du produit (1) ................................................................................................... Numéro de série (2)............................................................................................................. Numéro de produit (3) .......................................................................................................... Numéro de certification (4) .................................................................................................. Transmission S / Inverseur Désignation du produit (5) .................................................................................................... Numéro de série (6).............................................................................................................. Numéro de produit (7) ........................................................................................................... Rapport de multiplication (8) ................................................................................................. Désignation de l’hélice ......................................................................................................... Plaque du moteur Autocollant du moteur et de la transmission Transmission S et inverseur Présentation XXXXXX (7)XXX (5)XXXXXXXXXX (6)XX (8)7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2515 Instrumentation Le présent chapitre décrit uniquement les tableaux d’instruments disponibles comme solutions de rechange standard pour votre moteur chez Volvo Penta. Notez que sur certains bateaux, les instruments, les panneaux d’alarme, les contacteurs à clé etc. peuvent être montés séparément sans le tableau d’instruments présentés dans le présent document. Si vous souhaitez installer une instrumentation supplémentaire, ou si votre bateau est équipé d’instruments non décrits ici, veuillez contacter votre revendeur Volvo Penta. Tableau d’instruments avec interrupteur de contact

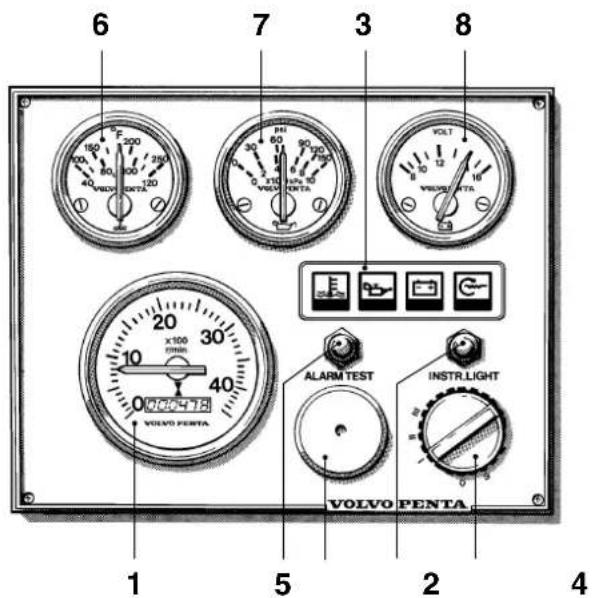

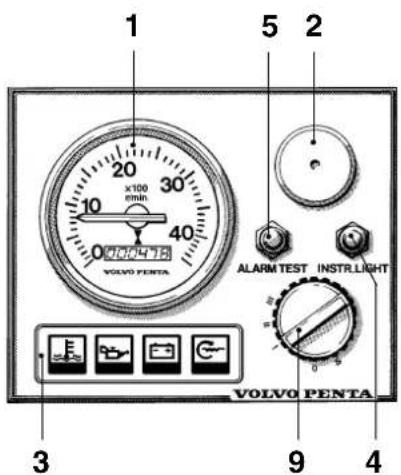

1. Tachymètre et compteur horaire (équipement

optionnel). Affiche le régime du moteur. Multipliez cette valeur par 100 pour obtenir le nombre de tours/minute. Le compteur horaire affiche le temps de service du moteur en heures et en dixièmes d’heure.

2. Sirène d’alarme acoustique.

3. Affichage d’avertissement. Reportez-vous à 22–25.

4. Interrupteur de l’éclairage des instruments.

5. Test d’alarme/interrupteur d’acquittement.

Pour tester l’alarme : Appuyez sur l’interrupteur. Tous les témoins d’avertissement s’allument et l’alarme sonore est déclenchée. Acquittement de l’alarme : Enfoncez l’interrup- teur s’il y a une alarme. L’alarme sonore s’arrête, mais le témoin d’avertissement associé continue de clignoter jusqu’à ce que la panne soit résolue.

6. Jauge de température. Affiche la température du

liquide de refroidissement.

7. Jauge de pression d’huile. Affiche la pression

d’huile dans le moteur.

8. Voltmètre. Affiche la tension de charge de l’alter-

9. Interrupteur de contact. Reportez-vous à la des-

cription dans le prochain chapitre. Interrupteur de contact Les clés de contact portent une plaque de code. Indiquez ce code pour commander de nouvelles clés. Conservez le code de façon à ce qu’il ne soit pas accessible à des personnes non autorisées.

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2516 S = L’inhibiteur de redémarrage automatique est engagé. La clé retourne automatiquement à la position 0. 0 = On peut insérer ou retirer la clé. I = Position de marche. II = Position des bougies de préchauffage. Les bougies de préchauffage sont connectées et préchauffent le moteur. III = Position de démarrage. Le démarreur est engagé. IMPORTANT ! Lisez la partie du chapitre consa- crée aux instructions pour le démarrage : Démar- rage du moteur. Tableau d’instruments sans interrupteur de contact Le tableau d’instruments ne dispose pas d’un interrup- teur de contact. Afin d’empêcher les personnes non autorisées de démarrer le moteur, la cabine de pilotage doit être équipée d’un verrou ou un interrupteur principal verrouillable doit être utilisé.

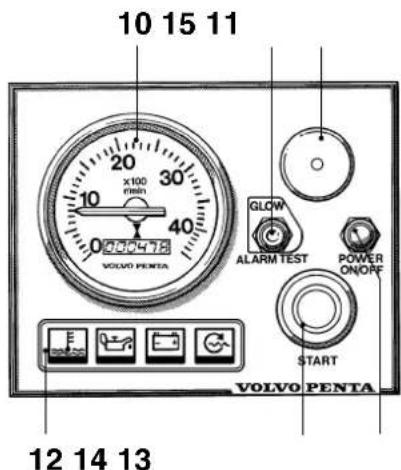

10. Tachymètre et compteur horaire (équipement

optionnel). Affiche le régime du moteur. Multipliez cette valeur par 100 pour obtenir le nombre de tours/minute. Le compteur horaire affiche le temps de service du moteur en heures et en dixièmes d’heure.

11. Sirène d’alarme acoustique

12. Affichage d’avertissement. Reportez-vous à 22–25.

13. Interrupteur pour connecter et déconnecter le

tableau d’instruments.

14. Bouton de démarrage. Le démarreur s’engage

lorsqu’on appuie sur ce bouton.

15. Test d’alarme/acquittement et interrupteur bascu-

lant de bougie de préchauffage. Bougies de préchauffage actives : Lorsque l’interrupteur basculant est en position relevée, les bougies de préchauffage sont activées. Pour tester l’alarme : Déplacez l’interrupteur basculant vers le bas. Tous les témoins d’avertis- sement s’allument et l’alarme sonore est déclen- chée. Acquittement de l’alarme : En cas d’alarme, l’interrupteur basculant se déplace vers le bas et l’alarme est acquittée. L’alarme sonore s’arrête, mais le témoin d’avertissement associé continue de clignoter jusqu’à ce que la panne soit résolue. Instrumentation

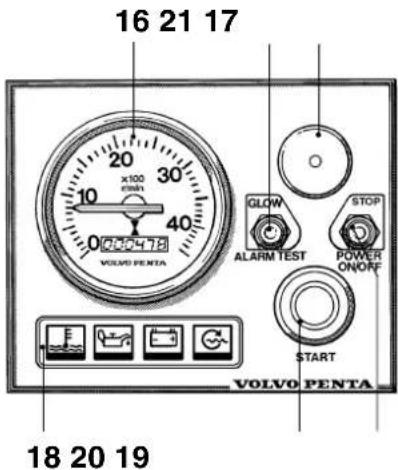

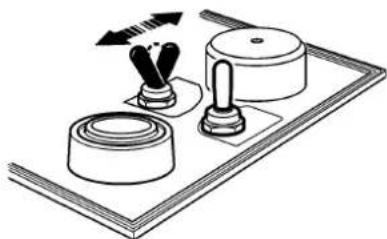

Tableau d’instruments avec fonction mar- che/arrêt électrique Le tableau d’instruments ne dispose pas d’un interrup- teur de contact. Afin d’empêcher les personnes non autorisées de démarrer le moteur, la cabine de pilotage doit être équipée d’un verrou ou un interrupteur principal verrouillable doit être utilisé.

16. Tachymètre et compteur horaire (équipement option-

nel). Affiche le régime du moteur. Multipliez cette valeur par 100 pour obtenir le nombre de tours/ minute. Le compteur horaire affiche le temps de service du moteur en heures et en dixièmes d’heure.

17. Sirène d’alarme acoustique

18. Affichage d’avertissement. Reportez-vous à 22–25.

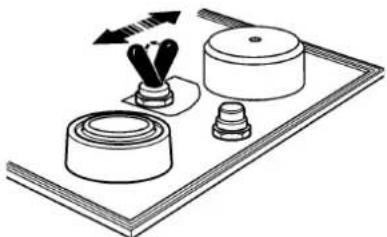

19. Interrupteur à bascule pour activation/désactivation

du tableau d’instruments et de la fonction d’arrêt.

20. Bouton de démarrage. Le démarreur s’engage

lorsqu’on appuie sur ce bouton.

21. Test d’alarme/acquittement et interrupteur basculant

de bougie de préchauffage. Bougies de préchauffage actives : Lorsque l’interrupteur basculant est en position relevée, les bougies de préchauffage sont activées. Pour tester l’alarme : Déplacez l’interrupteur basculant vers le bas. Tous les témoins d’avertis- sement s’allument et l’alarme sonore est déclen- chée. Acquittement de l’alarme : En cas d’alarme, l’interrupteur basculant se déplace vers le bas et l’alarme est acquittée. L’alarme sonore s’arrête, mais le témoin d’avertissement associé continue de clignoter jusqu’à ce que la panne soit résolue. Instrumentation 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2518 Affichage d’avertissement Si l’alarme sonore est déclenchée, l’un des trois témoins d’avertissement (22–24) du tableau d’instru- ments se met à clignoter afin d’indiquer la source de l’alarme.

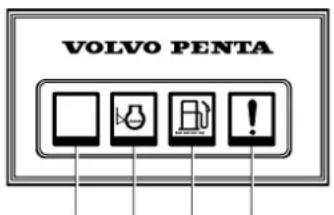

22. Température du réfrigérant moteur trop élevée.

IMPORTANT ! Si l’alarme est déclenchée : Diminuez le régime moteur jusqu’au ralenti (point mort). Si la température ne baisse pas, coupez le moteur. Détectez et réparez la panne.

23. Pression d’huile basse.

IMPORTANT ! Si l’alarme est déclenchée : Coupez immédiatement le moteur et cherchez l’origine du problème.

24. L’alternateur ne charge pas.

25. La lampe témoin s’allume lorsque les bougies de

préchauffage sont en service. Assurez-vous que les témoins d’avertissement fonctionnent avant de démarrer le moteur suivant la description du tableau d’instruments concerné. Affichage d’avertissement supplémen- taire Si l’alarme sonore est déclenchée, l’un des quatre témoins d’avertissement se met à clignoter afin d’indiquer la source de l’alarme. L’affichage d’avertis- sement supplémentaire est un équipement optionnel.

27. Faible niveau de réfrigérant. Remplissez de

réfrigérant jusqu’au niveau correct avant de démarrer.

28. Eau dans le préfiltre à carburant optionnel. Vidan-

gez l’eau dans le filtre. Reportez-vous aux instruc- tions dans le chapitre Maintenance.

29. Alarme supplémentaire pour une fonction option-

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2519 Commandes La fonction de changement de vitesses et la commande du régime moteur sont regroupées dans un seul levier. Si nécessaire, la fonction de changement de vitesses peut être désengagée aisément, de manière à ce que seul le régime du moteur soit commandé par le levier. Le levier de commande est doté d’un frein à friction réglable. Un interrupteur de point mort est disponible en tant qu’équipement optionnel; celui-ci permet de démarrer le moteur uniquement lorsque la transmission/l’inverseur est désengagée. Commande pour installation supérieure Manœuvre Le changement de vitesses et le régime du moteur sont comman- dés par le même levier (1). N = Point mort. Transmission/inverseur désengagé(e). F = Transmission/inverseur engagé(e) pour la marche en avant. R = Transmission/inverseur engagé(e) pour la marche en arrière. T = Commande du régime du moteur Désengagement de la fonction de changement de vitesse ● Placez le levier (1) au point mort (N). ● Enfoncez le bouton (2), déplacez le levier légèrement vers l’avant et relâchez le bouton. La fonction de changement de vitesses est à présent désenga- gée et le levier ne commande que le régime du moteur. Lorsque le levier est ramené au point mort, il s’engage de nouveau automatiquement. IMPORTANT ! Il faut éviter d’engager la transmission/l’inver- seur par erreur. Commande pour installation latérale Réglage du frein de friction Le frein de friction agit seulement sur les mouvements de commande du régime du moteur. ● Soulevez le cache au-dessus de la commande. Pour les commandes latérales il faut d’abord retirer le levier. ● Placez le levier en position demi-papillon/marche arrière. ● Réglez le frein de friction. En tournant la vis dans le sens des aiguilles d’une montre (+), le déplacement du levier est plus dur et dans le sens contraire des aiguilles d’une montre (–), le déplacement du levier est facilité. ● Remontez le cache et le levier.

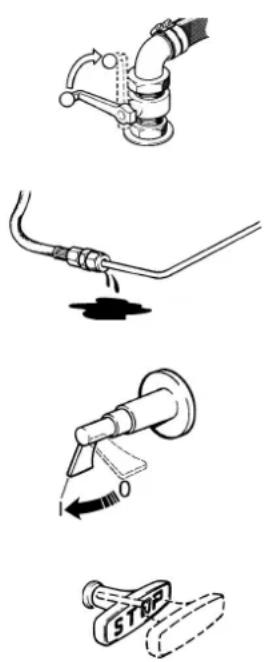

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2520 Démarrage du moteur Prenez l’habitude de vérifier visuellement le moteur et le compartiment moteur avant la mise en marche du bateau. Ceci permettra de détecter rapidement toute anomalie déjà présente ou imminente. Vérifiez également que les instruments et l’affichage d’avertissement indiquent des valeurs normales au démarrage du moteur. Avant le démarrage Ouvrez le robinet de fond pour la prise d’eau de refroidissement. Ouvrez le robinet de carburant. Procédez aux interventions présentées dans la section « Opérations à effectuer quotidiennement avant le premier démarrage » du pro- gramme de maintenance. Actionnez l’interrupteur principal. IMPORTANT ! Ne coupez jamais le circuit à l’aide de l’interrup- teur principal lorsque le moteur tourne. Ceci pourrait gravement endommager l’alternateur. Mettez en route le ventilateur du compartiment moteur (le cas échéant) et laissez-le tourner pendant au moins quatre minutes. Vérifiez que vous avez suffisamment de carburant. Enfoncer la commande d’arrêt si le bateau est équipé d’un tel dispositif. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2521 Démarrage. Tableau d’instruments avec serrure de contact AVERTISSEMENT ! N’utilisez jamais de bombe de démarrage ou d’autres produits similaires pour démarrer le moteur. Danger d’explosion !

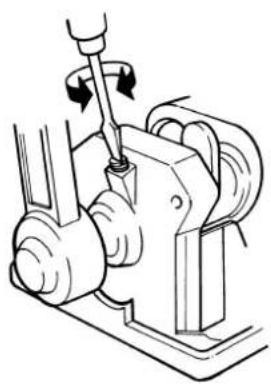

1. Si le moteur est froid: Désenclenchez la fonction de changement

de marche et déplacez le levier de commande vers l’avant en posi- tion de demie accélération. AVERTISSEMENT! Assurez-vous que la fonction de change- ment de marche est bien désenclenchée. Si le moteur est chaud: Déplacez le levier de commande en posi- tion neutre/ralenti.

2. Insérez la clé dans le contact. Tournez la clé jusqu’à la position

« I ». Les trois témoins d’avertissement s’allument et peuvent être vérifiés. Vérifiez le fonctionnement de l’alarme sonore en appuyant sur le bouton « Test d’Alarme ».

3. Tournez la clé jusqu’à la position « II ». La lampe témoin s’allume et

les bougies de préchauffage sont connectées pour préchauffer le moteur. Maintenez l’activation des bougies de préchauffage pendant 10 secondes (max. 30 secondes). IMPORTANT! Préchauffez toujours le moteur (même s’il est chaud).

4. Tournez la clé jusqu’à la position « III » pour démarrer. Relâchez la

clé dès le démarrage du moteur, la clé revient automatiquement en position « I ». IMPORTANT ! Si le démarreur atteint sa durée d’engagement maximale (20 à 30 secondes), laissez-le refroidir pendant cinq minutes avant de tenter un nouveau démarrage du moteur.

5. Faites chauffer le moteur à faible régime et à faible charge.

IMPORTANT ! N’emballez pas le moteur lorsqu’il est froid. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2522 Démarrage. Tableau d’instruments sans inter- rupteur de contact AVERTISSEMENT ! N’utilisez jamais de bombe de démarrage ou d’autres produits similaires pour démarrer le moteur. Danger d’explosion !

1. Si le moteur est froid: Désenclenchez la fonction de changement

de marche et déplacez le levier de commande vers l’avant en posi- tion de demie accélération. AVERTISSEMENT! Assurez-vous que la fonction de change- ment de marche est bien désenclenchée. Si le moteur est chaud: Déplacez le levier de commande en posi- tion neutre/ralenti. Démarrage du moteur

2. Tableau d’instruments sans clé de contact : Activez le tableau

d’instruments en appuyant sur l’interrupteur « POWER ON/OFF ». Les trois témoins d’avertissement s’allument et peuvent être vérifiés.Assurez-vous que l’alarme sonore fonctionne en poussant l’interrupteur basculant en position « Test d’Alarme ». Tableau d’instruments avec fonction marche/arrêt électrique : Activer le tableau d’instruments en appuyant sur l’interrupteur à bas- cule vers le bas, sur « POWER ON ». Les trois lampes témoins s’allument et peuvent être contrôlées.

3. Poussez l’interrupteur basculant en position « Préchauffage »

(« GLOW »). La lampe témoin s’allume et les bougies de préchauf- fage sont connectées pour préchauffer le moteur. Maintenez l’acti- vation des bougies de préchauffage pendant 10 secondes (max. 30 secondes). IMPORTANT! Préchauffez toujours le moteur (même s’il est chaud).

4. Enfoncez le bouton de démarrage. Relâchez le bouton de démarra-

ge dès que le moteur démarre. IMPORTANT ! Si le démarreur atteint sa durée d’engagement maximale (20 à 30 secondes), laissez-le refroidir pendant cinq minutes avant de tenter un nouveau démarrage du moteur.

5. Faites chauffer le moteur à faible régime et à faible charge.

IMPORTANT ! N’emballez pas le moteur lorsqu’il est froid. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2523 Démarrage à l’aide de batteries auxiliaires AVERTISSEMENT ! Les batteries émettent du gaz oxhydrique. Ce gaz est facilement inflammable et très volatile. Un court circuit, une flamme nue ou une étincelle peuvent provoquer une grande explosion. Assurez-vous que la ventilation est bonne. Ne confondez jamais les bornes positive et négative de la batte- rie. Une telle confusion entraînerait des étincelles et une explo- sion.

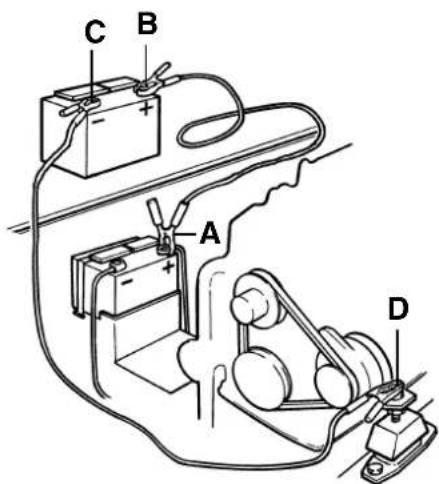

1. Assurez-vous que les batteries auxiliaires possèdent la même

tension nominale que la tension système du moteur.

2. Raccordez d’abord le câble de démarrage rouge à la borne + (A) de

la batterie déchargée puis à la borne + (B) de la batterie auxiliaire.

3. Raccordez d’abord le câble de démarrage noir à la borne – (C) de la

batterie auxiliaire puis à l’emplacement (D) où il y a un bon contact avec le bloc-cylindres aussi loin de la batterie déchargée que possible.

4. Démarrez le moteur et faites-le tourner au ralenti rapide pendant

environ dix minutes pour charger la batterie. AVERTISSEMENT ! Il est dangereux d’approcher ou de travailler sur un moteur qui tourne. Prenez garde aux composants tour- nants et aux surfaces chaudes. Ne touchez pas les connexions pendant que vous essayez de démarrer le moteur : Cela pourrait provoquer des étincelles. Ne vous penchez pas au-dessus des batteries.

5. Coupez le moteur. Débranchez les câbles de démarrage exacte-

ment dans l’ordre inverse de leur branchement. Démarrage du moteur

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2524 Fonctionnement Evitez les changements brusques de vitesse et de trajectoire. Un passager risquerait de tomber ou de passer par- dessus bord. AVERTISSEMENT ! L’hélice en mouvement peut provoquer de graves blessures. Vérifiez bien que personne ne se trouve dans l’eau avant de vous engager en avant ou en arrière. Ne naviguez jamais près des bai- gneurs ou dans des zones susceptibles d’accueillir des baigneurs. Contrôle des instruments Vérifiez les instruments et l’affichage d’avertissement immédiatement après le démarrage du moteur, puis à intervalles réguliers pendant l’utilisation du bateau. Coupez le moteur en cas de valeurs anormales affichées, d’allumage d’un témoin d’avertissement ou si l’alarme sonore est déclenchée. Pour les moteurs équipés d’instruments de mesure, les valeurs standards ci-après sont applicables : Pression d’huile (A) La pression normale de l’huile en service oscille entre 150 et 500 kPa. Au ralenti moteur, cette température est généralement plus basse. L’alarme sonore se déclenche automatiquement si la pression d’huile est trop basse. IMPORTANT ! Si l’alarme est déclenchée : Coupez le moteur sans attendre. Détectez et réparez la panne. Température du réfrigérant moteur) (B) La température normale de service oscille entre 75 et 90°C. L’alarme sonore se déclenchera automatiquement si la température du réfrigé- rant moteur est trop élevée. IMPORTANT ! Si l’alarme est déclenchée : Diminuez le régime moteur jusqu’au ralenti (point mort). Si la température ne baisse pas, coupez le moteur. Détectez et réparez la panne. Charge (C) Le courant de charge en service est d’environ 14 V. Lorsque le moteur est à l’arrêt, la tension batterie est d’environ 12 V. Vitesse de croisière Il convient d’éviter de faire tourner le moteur à plein régime, car c’est peu économique et peu confortable. Volvo Penta recommande une vitesse de croisière oscillant entre 500 et 1000 tr/mn de moins que le régime maximum à pleine charge. En fonction du type de coque, le choix de l’hélice, la charge et les conditions, etc., le régime moteur maximum peut varier à vitesse maxi, mais il doit rester dans la plage de la pleine charge. Plage de pleine charge :....................... 2700–3000 tr/mn BAC 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2525 En mer En mer, le levier de commande doit se trouver au point mort si le bateau est équipé d’un inverseur HS25. Si le bateau est équipé d’une transmission S ou d’un inverseur MS25, le levier de commande doit se trouver en position de marche arrière en cas d’hélice pliante, et au point mort en cas d’hélice fixe. Manœuvre Le passage entre la marche avant et arrière doit s’effectuer au ralenti moteur. Le passage de vitesses à des vitesses plus élevées pourrait endommager la transmission ou l’inverseur, et serait de toute façon peu confortable pour les personnes se trouvant à bord.

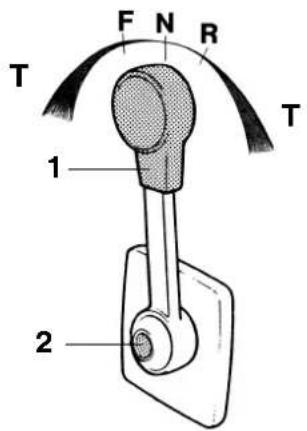

1. Diminuez le régime, en passant au ralenti et, si possible, attendez

que le bateau perde le maximum de sa vitesse.

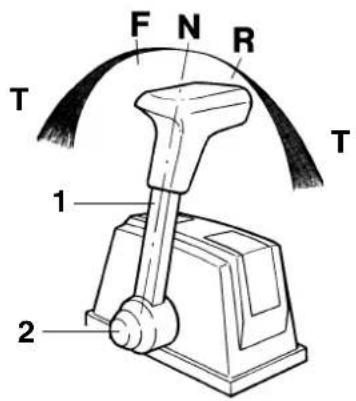

2. D’un mouvement rapide et ferme, amenez le levier de commande

de l’inverseur au point mort. Attendez un moment.

3. D’un mouvement rapide et ferme, amenez le levier de commande

en position de marche arrière, puis augmentez la vitesse. Vanne de glissement L’inverseur HS25 peut être équipé d’une soupape de glissement qui permet de réduire la vitesse minimum du bateau sans palier de 20–80% à des régimes moteur jusqu’à 1200 tr/mn. IMPORTANT! A un régime moteur supérieur à 1200 tr/min, l’inverseur risque d’être surchauffé. Fonctionnement

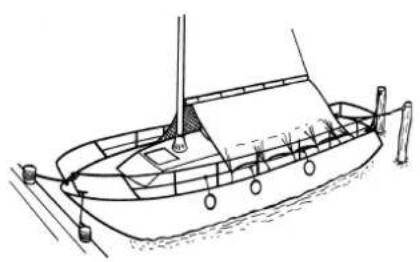

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2526 Arrêt du moteur Il convient de faire tourner le moteur pendant quelques minutes au ralenti (au point mort) avant de le couper. Ceci évite le bouillonnement et égalise la température. Cette précaution est particulièrement importante si le moteur a tourné à haut régime et à forte charge. Arrêt Si le bateau est équipé d’une commande d’arrêt : Tirez et maintenez la commande d’arrêt sortie jusqu’à ce que le moteur se soit arrêté. Enfoncez la commande d’arrêt. Si le tableau de commande est équipé d’un interrup- teur de contact, la clé doit être tournée en position d’arrêt « S ». La clé re- vient automatiquement en position « 0 » une fois relâchée ; vous pouvez ensuite la retirer. Si le bateau est équipé de la fonction marche/arrêt électrique : Appuyer sur l’interrupteur à bascule vers le haut, sur « STOP », jusqu’à ce que le mo- teur s’arrête. Relâcher l’interrupteur à bascule. Ce dernier est équipé d’un ressort de rappel et revient automatiquement en position « POWER ON ». Après l’arrêt du moteur ● Vérifiez le moteur et le compartiment moteur afin de déceler d’éven- tuelles fuites ● Fermez le robinet de carburant et la soupape de fond pour l’admis- sion de l’eau de refroidissement. IMPORTANT ! N’oubliez pas d’ouvrir les robinets avant de redé- marrer le moteur. ● Vérifiez le compteur horaire et effectuez l’entretien préventif confor- mément au schéma de maintenance. ● Coupez l’interrupteur principal si vous ne comptez pas utiliser le bateau pendant un certain temps. IMPORTANT ! Ne coupez jamais le circuit à l’aide des interrup- teurs principaux lorsque le moteur tourne. Ceci pourrait gravement endommager l’alternateur. Mise en rade Si vous ne comptez pas utiliser le bateau pendant un certain temps tout en le laissant dans l’eau, il faut faire tourner le moteur à température de service au moins une fois tous les 14 jours. Cette opération permet d’éviter la corrosion du moteur. Si vous ne comptez pas utiliser le bateau pendant une période supérieure à deux mois, la procédure de conservation à long terme est indispensable. Reportez-vous au chapitre « Mise en rade/Lancement ». Précautions à prendre par temps froid Pour éviter tous dégâts de gel, il faut purger le système d’eau de mer et le réfrigérant du système d’eau douce doit comporter suffisamment de liquide antigel. Reportez-vous au chapitre Maintenance « Systèmes de refroidisse- ment ». IMPORTANT ! Une batterie mal chargée pourrait éclater en cas de gel. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2527 Programme de maintenance Quotidiennement avant de demarrer pour la premiere fois ● Moteur et compartiment moteur. Inspection général. ......................................page 29 ● Huile moteur. Contrôle du niveau ...................................................................page 32 ● Réfrigérant. Contrôle du niveau ......................................................................page 34 Tous les 14 jours ● Préfiltre à carburant. Vidangez l’eau...............................................................page 41 ● Courroie d’entraînement. Contrôlez ................................................................page 30 ● Filtre à eau de mer. Nettoyage .......................................................................page 37 ● Batterie. Contrôlez le niveau de l’acide ..........................................................page 43 ● Inverseur. Contrôlez le niveau d’huile .............................................................page 48 ● Transmission S. Contrôlez le niveau d’huile ...................................................page 48 Au moins une fois par an ● Hélice escamotable. Nettoyage ......................................................................page 50 ● Transmission S. Contrôlez le joint en caoutchouc (coque/transmission) ........page 52 Votre moteur Volvo Penta et son équipement sont conçus pour assurer une fiabilité et une longévité optimales. Ils sont construits pour répondre aux critères d’une utilisation marine et d’un impact minimum sur l’environnement. Un entretien préventif conforme au schéma de maintenance permet de garantir ces proprié- tés est d’éviter des risques de temps morts imprévus. Inspection de garantie Au cours de la première période d’utilisation, l’inspection de première révision prescrite doit être effectuée par un atelier agréé Volvo Penta. Voir le « Livret de garantie et de service » pour plus de détails.

SCHÉMA DE MAINTENANCE

AVERTISSEMENT! Avant de commencer tout travail d’entretien, veuillez lire attenti- vement le chapitre « Maintenance ». Vous y trouverez toutes les recommandations permettant d’effectuer les opérations de manière sûre et correcte. IMPORTANT! Lorsque les heures d’exploitation et de calendrier sont indiquées, la maintenance doit se faire selon l’intervalle qui se présente en premier. Les points de maintenance marqués d’un doivent être effectués par un atelier agrée Volvo Penta. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2528 Toutes les 200 heures de service / au moins une fois par an ● Inverseur. Vidange d’huile ..............................................................................page 49 ● Inverseur (HS25) Nettoyage du filtre à huile ...................................................page 49 ● Inverseur. Lubrifiez le joint de l’arbre d’hélice. ................................................page 52 ● Transmission S. Vidange d’huile ....................................................................page 48 ● Transmission S/Inverseur. Contrôle de la protection anticorrosion .................page 50 Toutes les 500 heures de service / au moins une fois par an ● Huile moteur. Remplacez ...............................................................................page 32 ● Filtre à huile. Remplacez................................................................................page 32 ● Filtre à carburant. Remplacez ........................................................................page 41 ● Préfiltre à carburant. Remplacez ....................................................................page 41 ● Vitesse de ralenti. Contrôlez ..........................................................................page 31 ● Réfrigérant

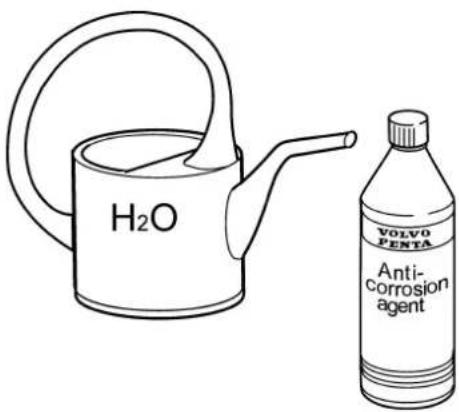

Si le système d’eau douce contient un mélange avec agent anticorrosion, il faut le changer tous les ans. Si le système d’eau douce contient un mélange antigel (glycol), il faut le changer tous les deux ans. Toutes les 500 heures de service / au moins une fois tous les deux ans ● Filtre à air. Nettoyage.....................................................................................page 31 ● Réfrigérant

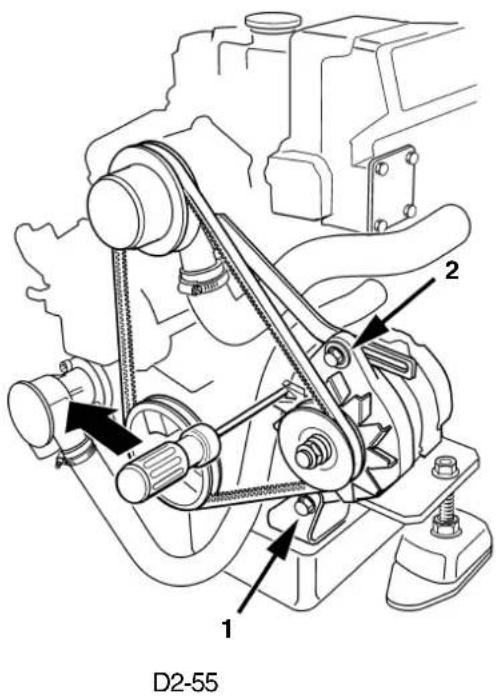

. Remplacez ................................................................................page 35 ● Echangeur thermique. Nettoyage ................................................................... page 35 Injecteurs. Contrôlez la pression ............................................................ non présenté Jeu des soupapes. Réglage ................................................................... non présenté

Si le système d’eau douce contient un mélange avec agent anticorrosion, il faut le changer tous les ans. Si le système d’eau douce contient un mélange antigel (glycol), il faut le changer tous les deux ans. Toutes les 500 heures de service ou au moins tous les cinq ans Inverseur. Remplacement du joint de l’arbre d’hélice .......................... non présenté Tous les sept ans Transmission S. Remplacement du joint en caoutchouc entre la coque et la transmission ....................................................................non présenté Programme de maintenance 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2529 Maintenance Ce chapitre contient des instructions concernant la façon dont les opérations d’entretien doivent être effectuées ainsi que des informations techniques générales. Lisez attentivement les instructions avant de commencer. Les intervalles d’entretien figurent dans le chapitre ci-dessus. Programme de maintenance AVERTISSEMENT ! Lisez attentivement les précautions de sécurité concernant la maintenance et l’entre- tien dans le chapitre : Précautions de sécurité, à lire avant toute intervention AVERTISSEMENT ! Sauf indication contraire, toutes les opérations de maintenance et d’entretien devront s’effectuer lorsque le moteur est à l’arrêt. Coupez le moteur avant d’ouvrir ou de retirer les trappes du moteur. Immobilisez le moteur en retirant la clé de contact, en coupant l’alimentation avec l’interrupteur principal. Moteur, généralités Contrôle quotidien Prenez pour habitude d’effectuer un contrôle visuel du moteur et de son compartiment avant de démarrer le moteur, et après la conduite, moteur arrêté. Ceci vous permet de constater rapidement s’il y a quelque chose d’anormal. Soyez spécialement attentif aux fuites de carburant, de réfrigérant ou d’huile moteur éventuelles, vis des- serrées, courroies usées ou relâchées, raccordements mal fixés, durits ou câbles électriques endommagés. Ce contrôle ne demande que quelques minutes mais il permet d’éviter de graves temps morts et des répara- tions onéreuses. AVERTISSEMENT ! L’accumulation de résidu de carburant, d’huiles et de graisse sur le moteur et dans le compartiment moteur représente un risque d’incendie et doit être nettoyée au plus vite. IMPORTANT ! Si vos découvrez des traces de fuite de carburant ou d’huile, vérifiez leur origine et prenez les mesures requises pour réparer. IMPORTANT ! En cas de lavage haute pression, ne dirigez jamais le jet sur les joints, les condui- tes en caoutchouc ou les composants électri- ques. N’utilisez jamais la haute pression pour la- ver le moteur. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2530 Courroie d’entraînement. Contrôlez La courroie entraîne la pompe de circulation et l’alter- nateur. Une courroie trop lâche peut entraîner un glissement, un mauvais refroidissement et une mauvaise charge. Une courroie trop serrée risque d’endommager les roulements de la pompe de circula- tion et d’endommager l’alternateur. Contrôlez régulièrement la tension de la courroie. Réglez comme il convient. Vérifiez que la courroie n’est ni fissurée, ni abîmée. Remplacez une courroie usée. Gardez une courroie de rechange à bord. Courroie d’entraînement. Réglage et remplacement AVERTISSEMENT ! Veillez à toujours couper le moteur avant toute intervention d’entretien. IMPORTANT ! Serrez la vis (1) à 50–60 Nm. Contrôlez et, le cas échéant, réglez les courroies, après avoir fait tourner le moteur pour faire chauffer les courroies. Il doit être possible de baisser une courroie bien tendue d’environ 10 mm, en appuyant dessus entre les poulies par une simple pression du pousse. D2-55: Pour régler, desserrez les vis (1 et 2). Tendez la courroie, ajustez à la tension correcte et serrez les vis. Contrôlez la tension. D2-75: Desserrer les vis de fixation (1-3) de l’alterna- teur. Tendre la courroie à la tension correcte, à l’aide de la vis de réglage (4). Serrer les vis (1-3) et contrô- ler la tension. Pour remplacer la courroie, desserrez les vis (1 et 2). Enfoncez l’alternateur vers le bloc-cylindres afin que la courroie puisse être retirée. Nettoyez les rainures de poulie. Montez la nouvelle courroie. Réglez de la manière décrite ci-dessus. Contrôlez de nouveau la tension de la courroie, après quelques heures de service. Maintenance: Moteur, généralités

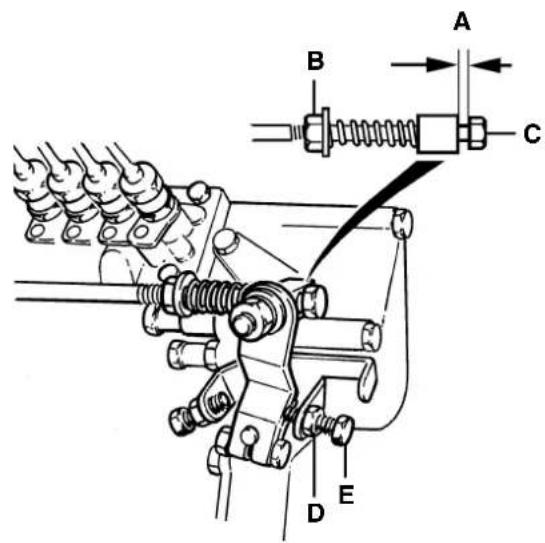

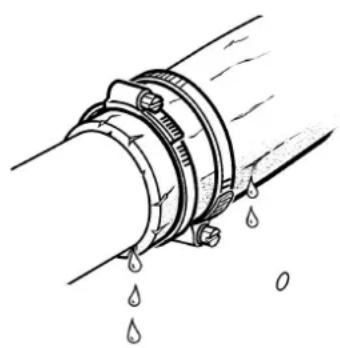

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2531 Ralenti. Réglage Pour le régime de ralenti du moteur: Référez-vous au chapitre des caractéristiques techniques. Un régime de moteur plus bas peut faire caler le moteur et un régime de moteur plus élevé peut entraîner de nouvel- les contraintes pour la transmission/l’inverseur lors du changement du sens de la marche. Réglez comme suit, le moteur étant à température de service : 1* Placez le levier de commande au point mort. Assurez-vous que l’espace (A) est d’environ 3 mm. Réglage : Desserrez le contre-écrou (B) et réglez jusqu’à ce que l’espace correct soit obtenu avec la vis (C). Serrez le contre-écrou. *Ce point ne s’applique pas aux bateaux équipés de deux positions de commande. 2 Démarrez le moteur et laissez-le tourner au ralenti, le sélecteur de vitesse étant au point mort. AVERTISSEMENT ! Il est dangereux d’appro- cher ou de travailler sur un moteur qui tourne. Prenez garde aux composants tournants et aux surfaces chaudes. 3 Desserrez le contre-écrou (D). Réglez le régime de moteur à l’aide de la vis de réglage (E). Serrez le contre-écrou. Répétez l’étape 1. Filtre à air. Nettoyage Enlevez le collier de flexible (1) et déposez le filtre. Enlevez le ressort à l’intérieur du filtre. Si nécessaire, nettoyez le filtre en le lavant dans de l’eau savonneu- se. Ensuite, rincez-le dans de l’eau claire. Pressez le filtre pour faire sortir l’eau et pour qu’il soit sec. IMPORTANT ! Assurez-vous qu’aucune impu- reté n’entre dans le moteur. Maintenance: Moteur, généralités

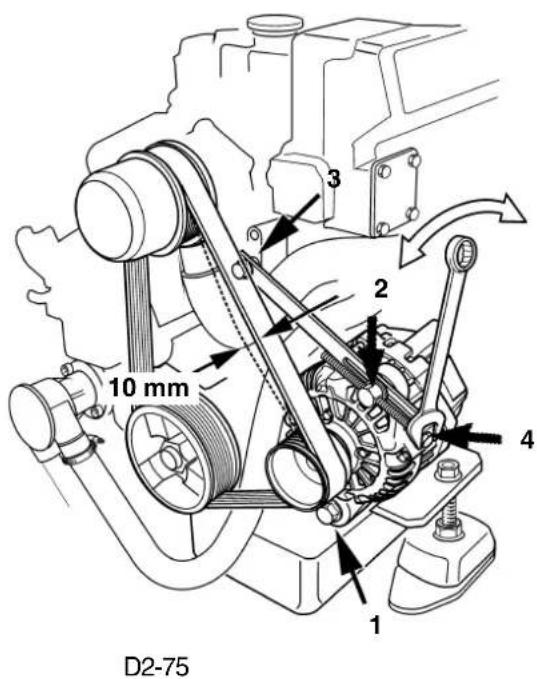

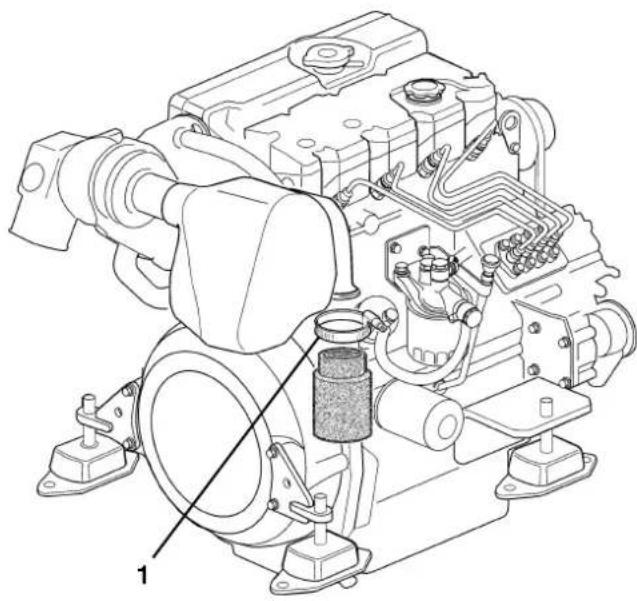

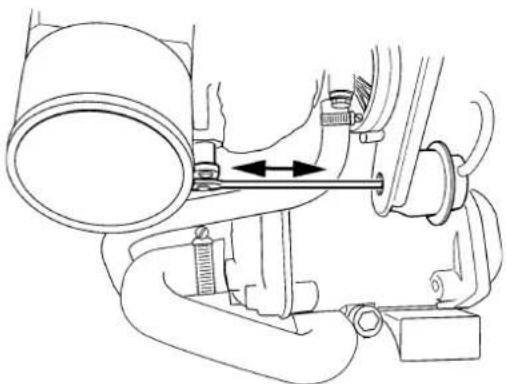

Vanne de délestage (TMD22, TAMD22) Si le moteur n’est pas utilisé pendant une période plus longue, la soupape de pression de suralimentation pourrait être grippée. Contrôlez la rotation de l’arbre. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2532 Système de lubrification IMPORTANT ! Dans le cas d’un moteur neuf ou remis à neuf, l’huile et les filtres à huile doivent être chan- gés au bout de 20 à 50 heures de service. Par la suite, il faut les changer toutes les 500 heures de service ou au moins une fois par an. Utilisez uniquement les qualités d’huile préconisées : Reportez-vous au chapi- tre « Caractéristiques techniques ». Niveau d’huile. Contrôle et remplissage Le niveau d’huile doit se situer dans la zone hachurée sur la jauge (1). Il convient de le contrôler tous les jours avant le démarrage du moteur. Pour refaire les niveaux, utilisez le cache-soupapes (2). Faites l’ap- point d’huile lentement. Attendez quelques minutes avant de contrôler de nouveau le niveau d’huile, pour permettre à l’huile de descendre jusqu’au carter. Puis, vérifiez de nouveau le niveau. Utilisez uniquement les qualités d’huile préconisées : Reportez-vous au chapitre « Caractéristiques techniques ». IMPORTANT ! Ne remplissez pas d’huile au- dessus du niveau MAXI. Huile et filtres à huile. Remplacement

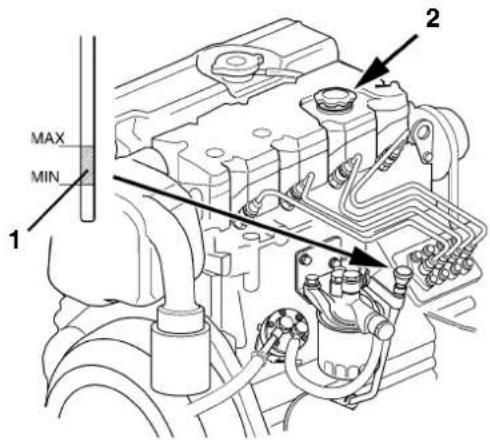

1. Faites tourner le moteur jusqu’à sa température de

service pour que l’huile soit aspirée facilement. Coupez le moteur.

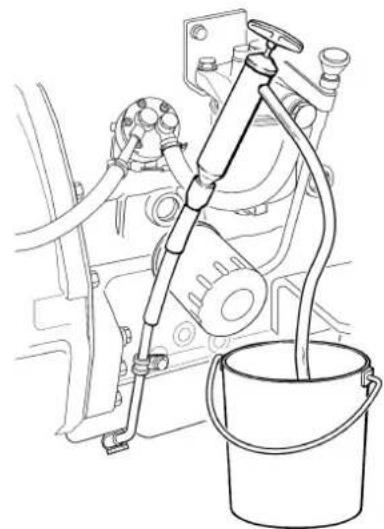

2. Aspirez l’huile à l’aide d’une pompe de vidange

d’huile à travers la conduite de vidange d’huile. AVERTISSEMENT ! L’huile chaude et les surfaces chaudes peuvent provoquer des brûlures.

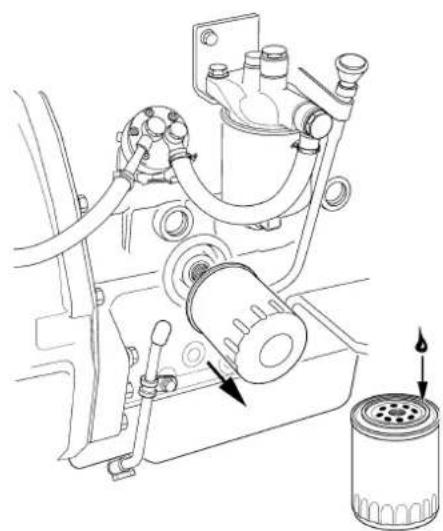

3. Dévissez l’ancien filtre. (Pour éviter les gaspillages

d’huile, placez un sachet en plastique au-dessus du filtre avant de le dévisser).

4. Vérifiez que la surface de contact du moteur est

5. Lubrifiez le joint en caoutchouc du filtre avec un

peu d’huile. Vissez le nouveau filtre à la main, jusqu’à ce qu’il entre en contact avec la surface de contact. Faites ensuite un demi-tour supplémen- taire, mais pas plus !

6. Remplissez de l’huile jusqu’au niveau correct.

Faites démarrer le moteur et laissez-le tourner au ralenti. Vérifiez que le témoin d’avertissement de basse pression d’huile s’éteint.

7. Coupez le moteur. Attendez environ 10 minutes

avant de contrôler le niveau d’huile. Faites l’ap- point, si nécessaire. Vérifiez qu’il n’existe aucune fuite autour du filtre à huile. NOTE ! Récupérez l’huile usagée et le filtre pour les consigner dans une décharge autorisée. Maintenance: Système de lubrification

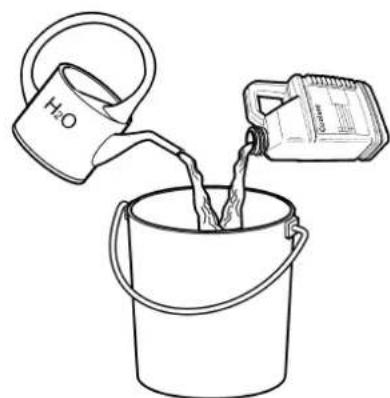

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2533 Réfrigérant. Généralités Le système à eau douce doit être rempli d’un réfrigé- rant qui protège le moteur de la corrosion interne et du gel, si le climat l’implique. IMPORTANT ! N’utilisez jamais d’eau seule. Si le système à eau douce contient un mélange antigel, il faut changer celui-ci tous les deux ans. Si le système contient un mélange avec agent anticorrosion, celui-ci doit être changé tous les ans. Nous vous recommandons d’utiliser toute l’année un mélange d’eau et d’antigel Volvo Penta, et ce quel que soit le climat. Qualité de l’eau Pour éviter de bloquer le système de refroidissement, le réfrigérant doit être mélangé à de l’eau propre. En cas de doutes sur le qualité de l’eau, il convient d’utiliser de l’eau distillée ou du réfrigérant pré- mélangé. En cas de risque de gel Utilisez un mélange à 50% de liquide antigel Volvo Penta (glycol) et 50% d’eau propre. Ce mélange protège contre le gel jusqu’à environ –40°C et doit être utilisé toute l’année. Mélangez le réfrigérant dans un récipient séparé avant le remplissage. IMPORTANT ! Il doit y avoir au moins 40% de produit antigel dans le système pour assurer une protection complète contre la corrosion. AVERTISSEMENT ! Le glycol est un produit toxique (à la consommation). Système à eau douce Le système à eau douce est le système interne de refroidissement du moteur. C’est un système clos qui doit toujours être rempli d’un fluide de refroidissement pour protéger le moteur contre la corrosion interne et les dom- mages causés par le gel, le cas échéant. La pompe de circulation veille à ce que la circulation d’eau dans le sys- tème soit efficace. À une certaine température, le thermostat s’ouvre progressivement pour être complètement ouvert à la température normale de service. Lorsque le thermostat s’ouvre, le fluide de refroidissement chaud tra- verse un échangeur thermique dans lequel il est refroidi par l’eau du système à eau de mer du moteur (voir pro- chain chapitre). Maintenance: Système à eau douce 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2534 S’il n’y a aucun risque de gel Lorsqu’il n’y a jamais de risque de gel, de l’eau peut être utilisée comme réfrigérant associée à un produit antirouille Volvo Penta. Mélangez suivant les instructions de l’emballage. Faites chauffer le moteur après le remplissage pour que les additifs agissent de façon optimale. Si la durée de service excède 600 heures par an, le réfrigérant anticorrosion doit être complété par 1/2 litre de produit anticorrosion toutes les 600 heures. AVERTISSEMENT ! Les produits antirouille sont toxiques (à la consommation). IMPORTANT ! Ne mélangez jamais le liquide antigel (glycol) avec des produits anticorrosion. La formation de mousse qui s’ensuit perturbe le refroidissement. Niveau de réfrigérant. Contrôle et rem- plissage AVERTISSEMENT ! N’ouvrez pas le bouchon de remplissage du système de refroidissement du moteur lorsque le moteur est encore chaud, sauf en cas d’urgence. Il peut se produire un échap- pement de vapeur ou de réfrigérant chaud. Tournez le bouchon de remplissage jusqu’à sa pre- mière butée, afin de laisser s’échapper la pression du système, avant de retirer le bouchon. Faites l’appoint de réfrigérant si nécessaire. Le niveau doit se situer entre le rebord inférieur du col de remplissage et l’ergot de niveau (1). Remettez le bouchon de remplis- sage. Si un vase d’expansion séparé est installé (option), le niveau du liquide de refroidissement doit se trouver entre les repères MAX et MIN sur le vase d’expansion optionnel. IMPORTANT ! Lors du remplissage d’un sys- tème totalement vidangé, le niveau du réfrigérant doit être contrôlé au bout d’une heure d’utilisation étant donné que le système se purge automati- quement. Faites l’appoint, si nécessaire. Maintenance: Système à eau douce

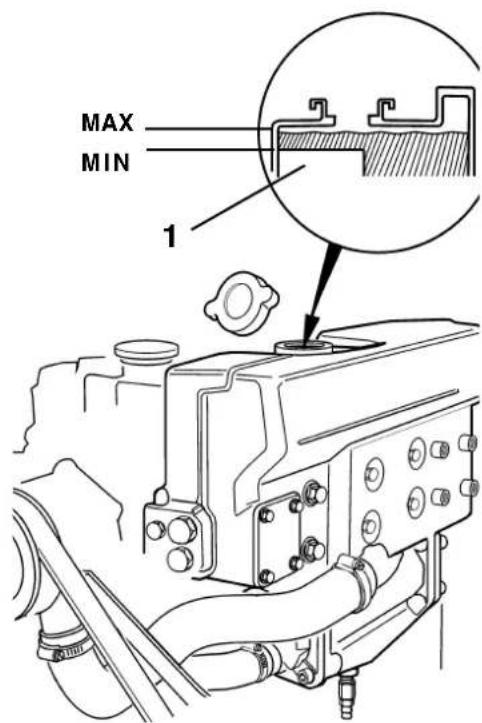

MAX MIN 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2535 Réfrigérant. Changement Les additifs anticorrosion deviennent moins efficaces avec le temps ; il convient alors de changer le réfrigé- rant. Si le système à eau douce contient un mélange antigel, il faut changer celui-ci tous les deux ans. Si le système contient un mélange avec agent anticorrosion, celui-ci doit être changé tous les ans. Vidangez le liquide de refroidissement et nettoyez l’échangeur thermique conformément aux paragraphes suivants. Fermez le robinet et le bouchon de vidange, faites le plein avec du liquide de refroidissement neuf. Echangeur thermique. Nettoyage La performance du réfrigérant est réduite par le calibrage de l’échangeur thermique. C’est pourquoi il doit être rincé lors de la vidange du réfrigérant.

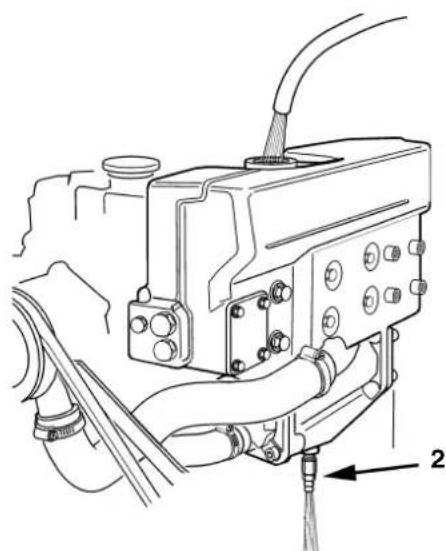

1. Vidangez le réfrigérant comme indiqué ci-dessus.

2. Faites passer un flexible dans le tuyau de remplis-

sage sur l’échangeur thermique. Rincez avec de l’eau douce jusqu’à ce que l’eau qui ressort par le robinet de vidange soit parfaitement propre. Lais- sez bien toute l’eau s’écouler.

3. Fermez le robinet et le bouchon de vidange. Faites

le plein avec du liquide de refroidissement jusqu’au niveau exact. Remettez le couvercle du filtre en place. Réfrigérant. Vidange Mettez un bac de récupération adéquat sous le bou- chon de vidange du moteur (1) et sous le robinet de vidange de l’échangeur thermique (2). Enlevez le cou- vercle du filtre sur l’échangeur thermique pour que le liquide s’évacue plus rapidement. Ouvrez le bouchon de vidange (1) et le robinet de vidange (2) pour vidan- ger tout le liquide de refroidissement. Avant de mettre du liquide de refroidissement neuf, nettoyez l’échan- geur thermique comme indiqué dans les paragraphes suivants. NOTE ! Consignez le réfrigérant usagé dans une décharge autorisée. Maintenance: Système à eau douce

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2536 Roue d’hélice. Contrôle/Remplacement AVERTISSEMENT ! Risque de pénétration d’eau. Fermez la soupape de fond. Fermez la soupape de fond. Retirez le couvercle (1) de la pompe à eau de mer. Retirez la roue d’hélice (2). En cas de fissures ou d’autres défauts, la roue d’hélice doit être remplacée. Lubrifiez le carter de la pompe ainsi que l’intérieur du couvercle, à l’aide d’un peu de graisse imperméable à l’eau pour caoutchouc. Remontez la roue d’hélice dans un mouvement de rotation dans le sens des aiguilles d’une montre. Montez le couvercle, ainsi qu’un nouveau joint d’étanchéité. Ouvrez la soupape de fond. IMPORTANT ! Embarquez toujours une roue d’hélice de rechange. Système à eau de mer Le système à eau de mer est le système de refroidissement externe du moteur. Sur les moteurs avec embase, la pompe à eau de mer aspire l’eau par l’embase, l’eau passe ensuite par le filtre à eau de mer avant d’être pompée dans le refroidisseur d’air de suralimentation, l’échangeur thermique et le refroidisseur d’huile du moteur. L’eau est enfin refoulée dans le coude d’échappement où elle est mélangée aux gaz d’échappement. Sur les moteurs avec inverseur, la pompe à eau de mer aspire l’eau par la prise d’eau de mer, l’eau passe ensuite par le filtre à eau de mer (équipement optionnel) ainsi que dans le refroidisseur d’huile de l’inverseur avant d’arriver dans le refroidisseur d’air de suralimentation, l’échangeur thermique et le refroidisseur d’huile du moteur. L’eau est enfin refoulée dans le coude d’échappement où elle est mélangée aux gaz d’échappement. AVERTISSEMENT ! Lors d’intervention sur le système à eau de mer, il existe un risque de pénétration d’eau dans le bateau (si celui-ci est dans l’eau). Si une durit, un bouchon ou autre élément placés sous la ligne de flottaison, sont déposés, l’eau pénètre dans le bateau. Par conséquent, fermez toujours le soupape de fond. Si le bateau n’en est pas équipé, l’entrée d’eau doit être bloquée de manière sûre et fiable. Si cela n’est pas possible, le bateau devra être mis en cale sèche. Maintenance: Système à eau de mer

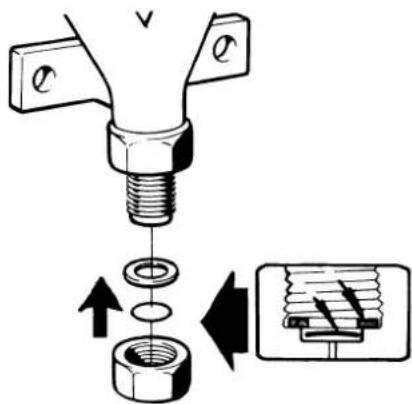

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2537 Soupape de vide. Nettoyage Certains moteurs disposent d’une soupape de vide montée dans la tuyauterie d’eau de mer. AVERTISSEMENT ! Risque de pénétration d’eau. Fermez la soupape de fond. Fermez la soupape de fond. Démontez la soupape. Dévissez le couvercle hexagonal. Le couvercle contient un diaphragme et un joint d’étanchéité. Nettoyez toutes les pièces. Retournez le couvercle. Installez d’abord le diaphragme, suivi du joint d’étan- chéité. Retournez également le logement de la sou- pape. Vissez en place le couvercle, sans trop serrer (0,2 kpm), sinon la soupape pourrait s’arrêter de fonctionner. Filtre à eau de mer. Nettoyage Le filtre à eau de mer est un équipement optionnel. Dévissez le couvercle (1) et retirez la plaque d’étan- chéité (2). Sortez et nettoyez la cartouche (3). IMPORTANT ! Si le bateau est utilisé dans une eau qui contient beaucoup de contaminants, algues, etc., il faut contrôler le filtre plus fré- quemment que prévu dans le programme de maintenance. Sinon, il y a un risque de colma- tage du filtre, avec surchauffe du moteur. Maintenance: Système à eau de mer

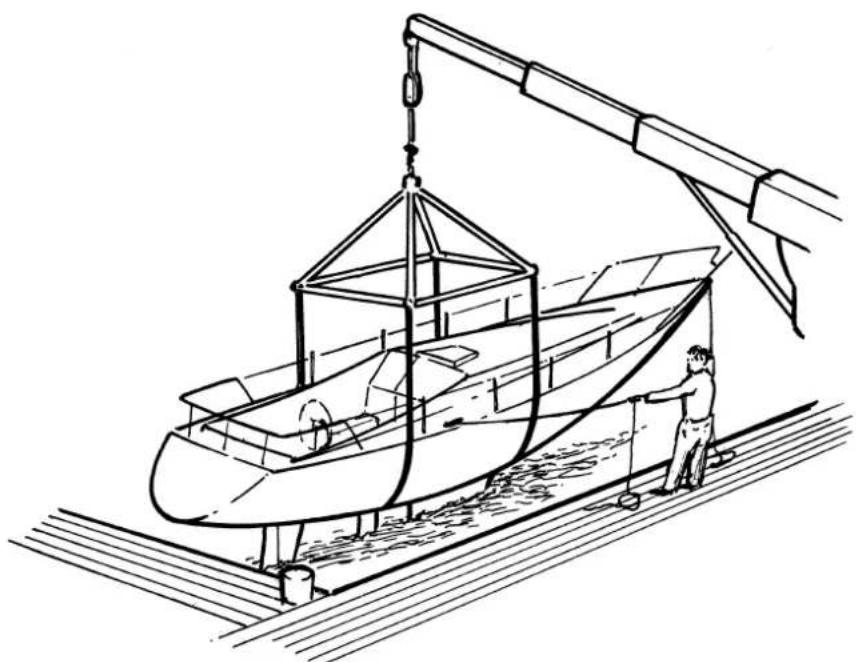

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2538 Système d’eau de mer. Nettoyage par rinçage et inhibition de la corrosion Lors de la mise en rade pour l’hiver (ou pour la sai- son morte), le système d’eau de mer doit être rincé afin d’éliminer les dépôts et les cristaux d’eau de mer. Il doit également être traité contre la corrosion interne. MISE EN GARDE ! Risque d’infiltration d’eau. Cette intervention doit être effectuée une fois le bateau mis en rade. Il est dangereux de s’approcher ou d’intervenir sur un moteur qui tourne. Faites attention aux éléments en rotation et aux éventuelles surfa- ces brûlantes. Le glycol est un produit toxique (il est dange- reux s’il est ingéré). Récupérez le glycol usagé qui a été vidangé et consignez-le dans un en- droit approprié.

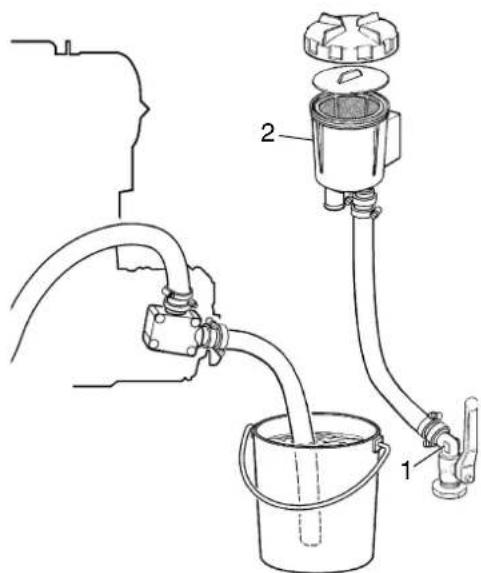

1. Ouvrez le robinet d’eau de mer (1).

2. Débranchez le flexible au niveau du robinet d’eau

de mer (1) ou sur le filtre d’eau de mer (2) côté sortie (si le moteur est équipé d’un filtre de ce type).

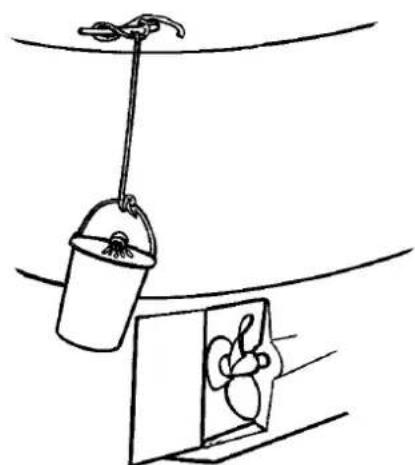

3. Placez l’extrémité libre du flexible dans un seau

rempli d’eau douce. Remplissez le système. IMPORTANT ! La roue hélice s’abîme si elle tourne à sec.

4. Assurez-vous qu’aucune personne ne se trouve

à proximité de l’hélice et qu’aucun élément ne peut être éclaboussé à l’arrière de la sortie d’échappement.

5. Réglez le levier de commande sur le neutre. Dé-

marrez le moteur. Laissez tournez le moteur à vitesse de ralenti élevée pendant quelques minu- tes. Arrêtez le moteur.

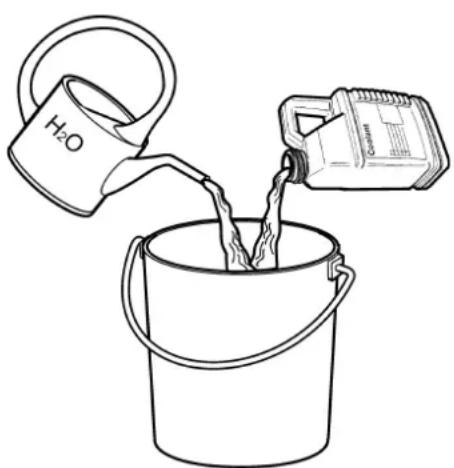

6. Remplissez le seau d’un mélange à base d’anti-

gel (50% de glycol Volvo Penta glycol et 50% d’eau douce). Récupérez le mélange s’écoulant du système dans un récipient approprié.

7. Démarrez le moteur et laissez-le tourner au ra-

lenti. Coupez le moteur quelques instants avant que le mélange soit épuisé. Répétez l’opération si nécessaire jusqu’à ce que le système soit entièrement rincé avec le mél- ange.

8. Rebranchez le flexible.

Le mélange protège de la corrosion et du gel. Le mélange doit rester à l’intérieur du système d’eau de mer pendant toute la période de mise en rade. Vi- dangez le mélange juste avant le lancement du ba- teau. Maintenance: Système à eau de mer

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2539 Système d’eau de mer. Vidange S’il vous est impossible de stocker le compartiment moteur afin de le préserver du gel, le système d’eau de mer doit être vidangé afin d’éviter toute détériora- tion. Remarque : l’ensemble de l’eau de mer doit être vi- dangé. Le type de vidange doit être adapté à la maniè- re dont le moteur est installé et doit tenir compte des équipements supplémentaires éventuellement raccor- dés, comme par exemple le filtre d’eau de mer (2), la soupape de vide (8), le silencieux (7) etc. MISE EN GARDE ! Risque d’infiltration d’eau. Fermez la valve de fond avant de procéder à l’intervention. IMPORTANT ! Si le bateau est mis en rade pour l’hiver ou la saison morte, le système d’eau de mer doit alors être rincé et protégé contre la cor- rosion conformément aux instructions de la sec- tion précédente. Vidange:

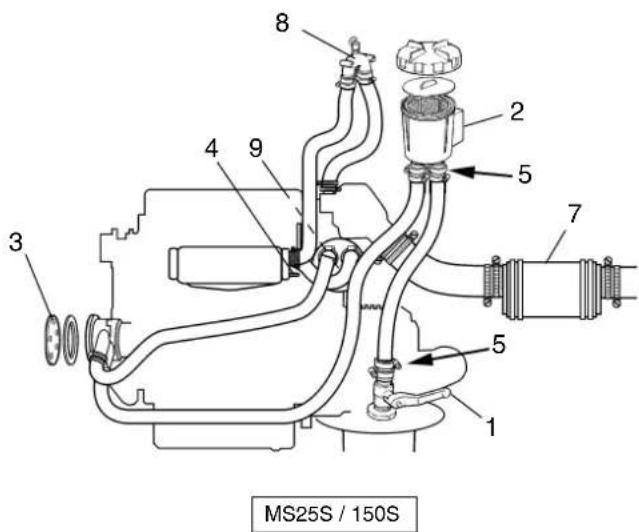

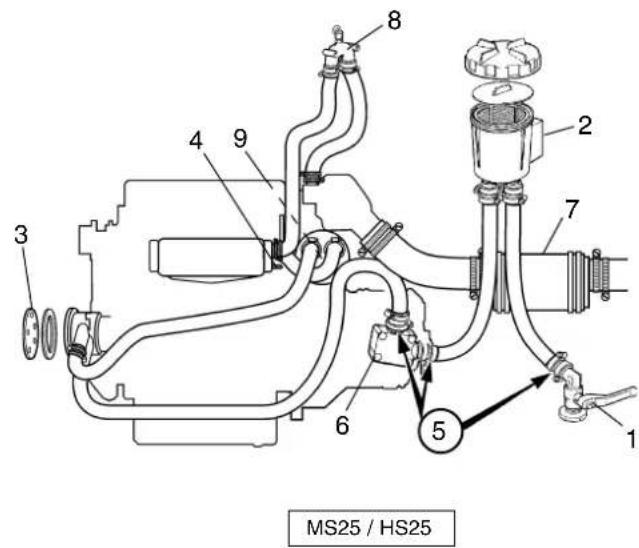

1. Fermez le robinet d’eau de mer (1).

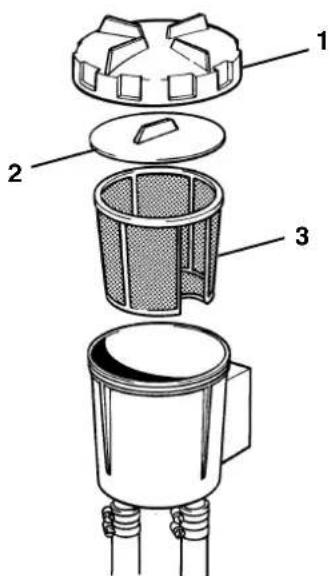

2. Déposez le couvercle et la plaque d’étanchéité se

trouvant sur le filtre à eau de mer (2).

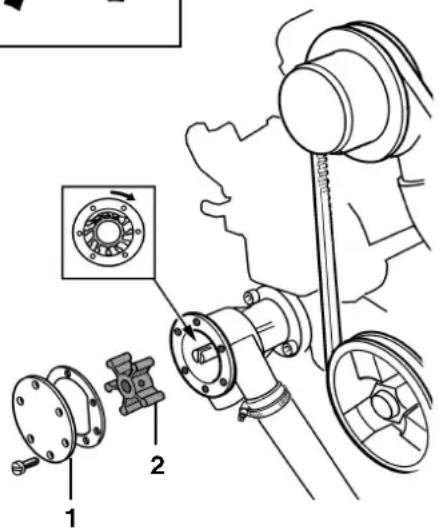

3. Déposez le couvercle (3) de la pompe à eau de

mer. Laissez l’eau s’écouler.

4. Ouvrez le robinet de vidange (4) sur le côté de

l’échangeur thermique et videz l’eau. D2-75 : Ouvrir le robinet de vidange sur le radiateur d’air de suralimentation (9) et vidanger l’eau.

5. Débranchez les flexibles à l’emplacement indiqué

par des flèches (5). Vidangez les flexibles.

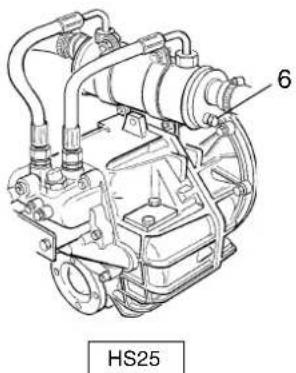

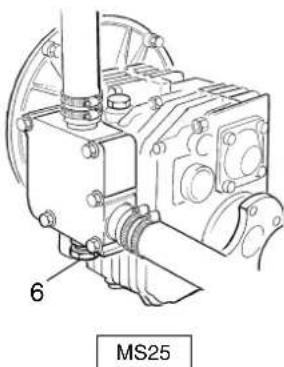

6. Ouvrez le bouchon de vidange (6) sur le refroidis-

seur d’huile de l’inverseur et vidangez l’eau. Fer- mez le bouchon de vidange.

7. Vidangez le silencieux (7), le système d’échappe-

ment et tout autre équipement supplémentaire rac- cordé au système d’eau de mer et au système d’échappement.

8. Reposez l’ensemble des flexibles, le couvercle sur

la pompe d’eau de mer, ainsi que le couvercle et la plaque d’étanchéité sur le filtre d’eau de mer. Fer- mez le robinet de vidange de l’échangeur thermique. D2-75 : Fermer le robinet de vidange sur le radia- teur d’air de suralimentation

9. Ouvrez le robinet d’eau de mer lors de la prochaine

utilisation du bateau. MISE EN GARDE ! Contrôlez qu’il n’y a pas de fuite dans le système d’eau de mer. Maintenance: Système à eau de mer

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2540 Système d’alimentation Toutes interventions sur la pompe à injection du moteur ou sur les injecteurs doivent être effectuées dans un atelier agréé. Utilisez uniquement les qualités d’huile préconisées : Reportez-vous au chapitre « Caractéristiques techniques ». AVERTISSEMENT ! Risque d’incendie. Lorsque vous intervenez sur le système d’alimentation, assurez- vous que le moteur est froid. La présence de carburant sur une surface chaude ou un composant électrique peut provoquer un incendie. Mettez les chiffons imprégnés de carburant et tous les autres éléments inflam- mables à l’écart des zones à risques d’incendie. Purge du système d’alimentation Le système d’alimentation doit être purgé après le remplacement des filtres à carburant ou après avoir fait le plein de carburant après une panne sèche.

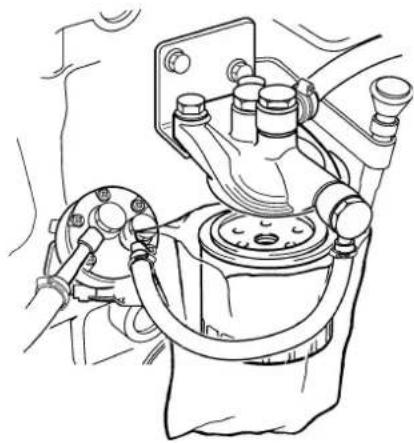

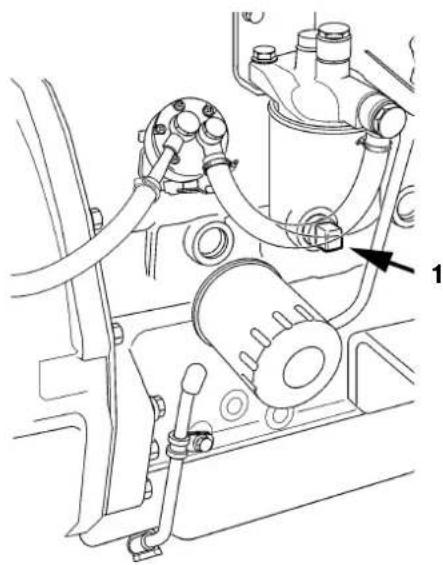

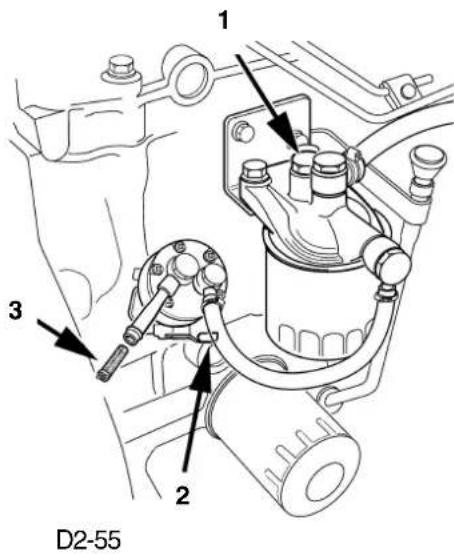

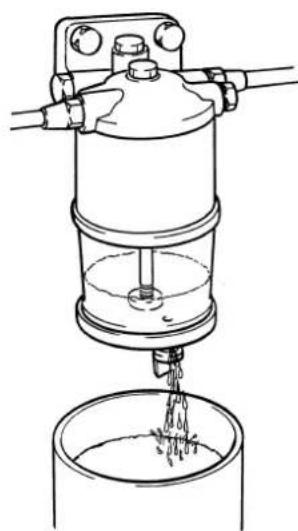

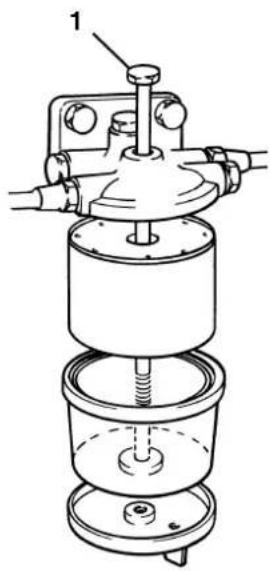

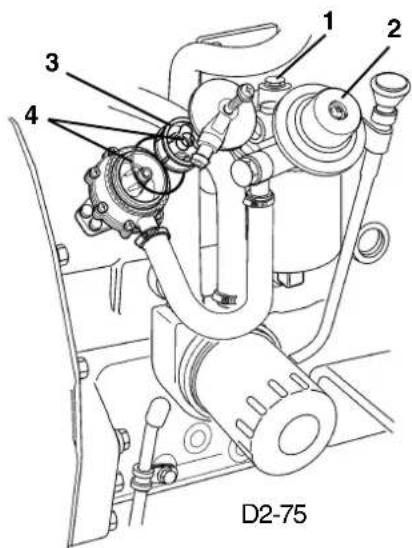

1. Ouvrez la vis de purge (1) sur le support du filtre,

en dévissant d’environ trois tours. Evitez tout renversement de carburant. Disposez des chiffons autour du point de purge.

2. Pompez le carburant à l’aide de la pompe à main

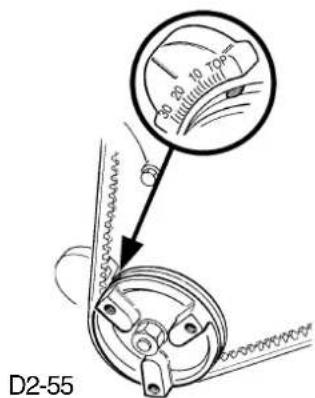

(2), jusqu’à ce qu’il n’y ait plus de bulles d’air visibles dans le carburant. Continuez à pomper, tout en serrant la vis de purge. D2-55: Si le débit de la pompe est faible, faites pivoter le moteur de manière à ce que le repère sur la poulie soit sur « TOP » (reportez-vous à l’illustration). Si le débit de la pompe est tou- jours faible, faites tourner le moteur d’un tour supplémentaire pour arriver jusqu’au repère « TOP ». Le collecteur d’admission de la pompe est équipé d’une crépine (3). En temps normal, il n’est pas nécessaire de nettoyer la crépine car le moteur doit être équipé en série d’un préfiltre à carburant. Si aucun préfiltre à carburant est installé, il se peut que la crépine obturée soit à l’origine du faible dé- bit. D2-75: Si l’un des joints toriques (4) est endom- magé, le remplacer.

3. Démarrez le moteur et vérifiez l’étanchéité.

AVERTISSEMENT ! Il est dangereux d’appro- cher ou de travailler sur un moteur qui tourne. Prenez garde aux composants tournants et aux surfaces chaudes. Maintenance: Système d’alimentation

D2-55 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2541 Préfiltre à carburant. Vidange/Remplace- ment de la cartouche de filtre Vidange Le préfiltre à carburant est un équipement optionnel. Placez un bac sous le filtre à carburant. Videz l’eau et les impuretés en utilisant le bouchon/robinet au fond de la cuve du filtre. IMPORTANT ! Attendez quelques heures après avoir coupé le moteur avant de vidanger le filtre. Remplacement de la cartouche de filtre Fermez le robinet de carburant au niveau du réser- voir de carburant. Placez un récipient sous le filtre à carburant. Déposez la cuve du filtre en desserrant la vis (1). Videz et nettoyez la cuve du filtre. Remplacez la cartouche et remettez la cuve en place. Ouvrez le robinet de carbu- rant. Purgez le système d’alimentation. Déposez la cartouche du filtre à carburant dans une déchette- rie adéquate. Démarrez le moteur et vérifiez l’étanchéité. AVERTISSEMENT ! Il est dangereux d’appro- cher ou de travailler sur un moteur qui tourne. Prenez garde aux composants tournants et aux surfaces chaudes. Filtre à carburant. Changement Nettoyez le support du filtre. Pour éviter les gaspilla- ges de carburant, placez un sachet en plastique au- dessus du filtre avant de le dévisser. Dévissez le filtre. Lubrifiez le joint en caoutchouc du filtre avec un peu d’huile. Vissez le nouveau filtre à la main, jusqu’à ce qu’il entre en contact avec la surface de contact. Faites ensuite un demi-tour supplémentaire, mais pas plus ! Purgez le système de carburant. Consignez le filtre usagé dans une décharge autorisée. Démarrez le moteur et vérifiez l’étanchéité. AVERTISSEMENT ! Il est dangereux d’appro- cher ou de travailler sur un moteur qui tourne. Prenez garde aux composants tournants et aux surfaces chaudes.

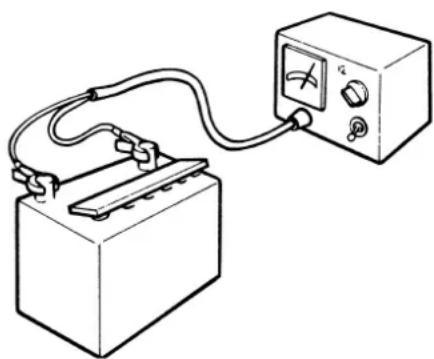

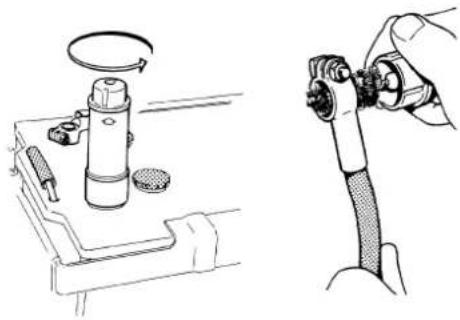

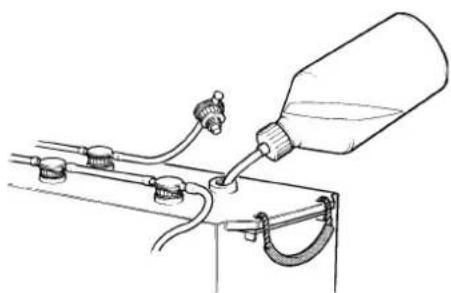

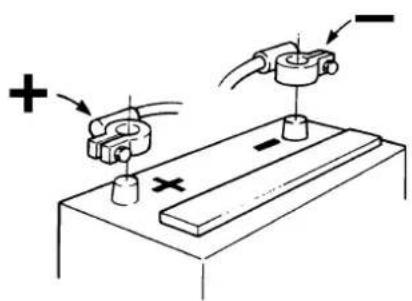

Maintenance: Système d’alimentation 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2542 Système électrique AVERTISSEMENT ! Coupez toujours le moteur et le courant à l’aide des interrupteurs principaux avant toute intervention sur le système électrique. Isolez l’alimentation de rive au chauffage de bloc moteur, chargeur de batterie ou aux accessoires installées sur le moteur. Interrupteur principal Il ne faut jamais couper l’interrupteur principal avant que le moteur ne soit coupé. Si le circuit entre l’alter- nateur et la batterie est coupé alors que le moteur tourne, l’alternateur peut être gravement endommagé. Pour les mêmes raisons, il ne faut jamais commuter les circuits de charge pendant que le moteur tourne. IMPORTANT ! Ne coupez jamais le circuit à l’aide des interrupteurs principaux lorsque le moteur tourne. Connexions électriques Vérifiez également que toutes les autres connexions électriques sont sèches et exemptes d’oxydation et qu’il n’y a pas de mauvais contact. Pulvérisez ces connexions, si nécessaire, avec un produit hydrofuge (Volvo Penta Universal oil). Fusibles Le moteur est équipé d’un porte-fusible possédant des fusibles 15 A. Celui-ci est situé sur le boîtier de relais, à l’arrière gauche du moteur. Un fusible protège le système et coupe l’alimentation en cas de surcharge, les autres sont des fusibles de rechange. En cas de déclenchement d’un fusible, le système peut être reconnecté en déplaçant le câble sur le fusible suivant. Cherchez toujours l’origine de la surcharge avant de réinitialiser le fusible ! IMPORTANT ! Veillez à toujours avoir des fusibles de rechange à bord du bateau. Maintenance: Système électrique 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2543 Batterie. Maintenance AVERTISSEMENT ! Risque d’incendie et d’explosion. Il convient d’interdire toute flamme nue ou étincelles électriques à proximité de la ou des batteries. AVERTISSEMENT ! Ne confondez jamais les bornes positive et négative de la batterie. Une telle confusion entraînerait des étincelles et une explosion. AVERTISSEMENT ! L’électrolyte de batterie contient de l’acide sulfurique extrêmement corrosif. Protégez votre peau ainsi que vos affaires lors du chargement ou de la manutention de batteries. Utilisez toujours des lunettes et des gants de protection. Si l’électrolyte de batterie entre en contact avec la peau nue, lavez immédiatement la peau avec beaucoup d’eau et de savon. En cas d’éclaboussures d’acide de batterie dans les yeux, rincez immédiatement avec beaucoup d’eau et contactez un médecin. Branchement et débranchement Branchez d’abord le câble de batterie rouge + sur la borne + de la batterie. Puis, branchez le câble noir de la batterie – à la borne – de la batterie. Lors du débranchement de la batterie, débranchez d’abord le câble – (noir), puis le câble + (rouge). Nettoyage Les batteries doivent rester propres et sèches. L’oxy- dation ou la saleté sur la batterie et sur les bornes de batterie peut provoquer des courts-circuits, des chutes de tension et la décharge, notamment par temps humide. Nettoyez les bornes de la batterie, ainsi que les câbles, à l’aide d’une brosse en laiton, afin d’enlever toute oxydation. Serrez bien les bornes de câbles et lubrifiez-les avec de la graisse pour bornes ou de la vaseline. Remplissage L’électrolyte doit se situer à un niveau 5 à 10 mm au- dessus des plaques à l’intérieur de la batterie. Faites l’appoint, si nécessaire, avec de l’eau distillée. Après avoir fait l’appoint, rechargez la batterie pendant au moins 30 minutes, en faisant tourner le moteur au ralenti rapide. NOTE ! Certaines batterie ne nécessi- tant pas d’entretien comportent des instructions spécifiques qu’il faut respecter. Maintenance: Système électrique 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2544 Batterie. Charge AVERTISSEMENT ! Danger d’explosion ! Les batteries émettent du gaz d’hydrogène pendant la charge; celui-ci, mélangé à l’air, peut former un gaz explosif – le gaz oxhydrique. Un court- circuit, une flamme nue ou une étincelle peuvent provoquer une grosse explosion. Assurez-vous que la ventilation est bonne. AVERTISSEMENT ! L’électrolyte de batterie contient de l’acide sulfurique extrêmement corrosif. Protégez votre peau ainsi que vos affaires lors de la charge ou de la manutention de batteries. Utilisez toujours des lunettes et des gants de protection. Si l’électrolyte de batterie entre en contact avec la peau nue, lavez immédiatement la peau avec beaucoup d’eau et de savon. En cas d’éclaboussures d’acide de batterie dans les yeux, rincez immédiatement avec beaucoup d’eau et contactez un médecin. Si la batterie s’est déchargée, elle doit être chargée. Si le bateau n’a pas été utilisé pendant un certain temps, chargez la batterie, puis chargez-la lentement (reportez-vous aux recommandations du fabricant). Une batterie mal chargée sera endommagée et peut exploser par temps froid. IMPORTANT ! Suivez scrupuleusement les instructions fournies avec le chargeur de batte- rie. Pour éviter la corrosion électrolytique quand un chargeur externe est raccordé, débranchez toujours les câbles de la batterie avant de brancher le chargeur. Pendant la charge, dévissez les bouchons de rem- plissage, mais laissez-les dans leurs trous. La ventilation doit être bonne, notamment en cas de recharge des batteries dans un local fermé. AVERTISSEMENT ! Coupez systématiquement le circuit de charge avant de débrancher les connecteurs du chargeur de batterie. Ne confon- dez jamais les bornes positive et négative de la batterie. Une telle confusion entraînerait des étincelles et une explosion. Des instructions spéciales sont applicables lors de la charge rapide des batteries. Evitez la charge rapide des batteries, car elle réduit leur durée de vie. Maintenance: Système électrique 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2545 Installations électriques Le courant de fuite du système électrique peut être provoqué par une installation ou un équipement électrique incorrects. Le courant de fuite peut faire sortir la protection galvanique des composants tels que la transmission, la roue d’hélice, l’arbre de roue d’hélice, le manche et la quille du gouvernail, et provoquer des dégâts par la corrosion électrolytique. IMPORTANT ! Les interventions sur le circuit basse tension du bateau doivent être confiées à du personnel qualifié ou expérimenté. L’installa- tion ou les travaux sur un équipement fonction- nant sur le courant de terre doivent uniquement être réalisés par des électriciens compétents pour ce genre d’installation haute-tension. Les points suivants sont à respecter systémati- quement :

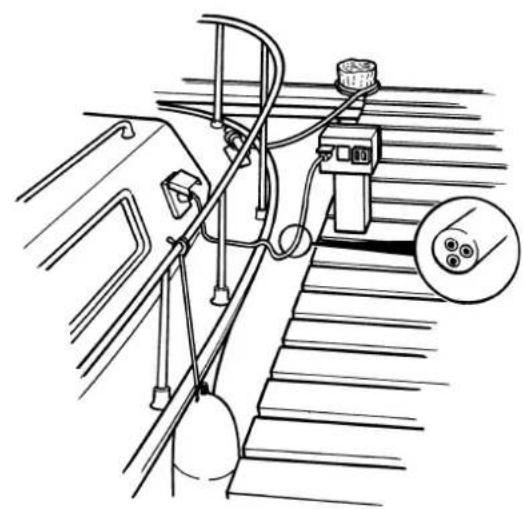

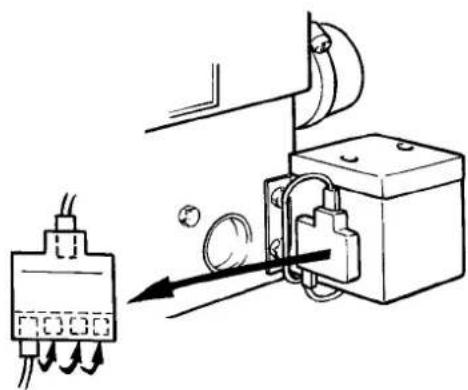

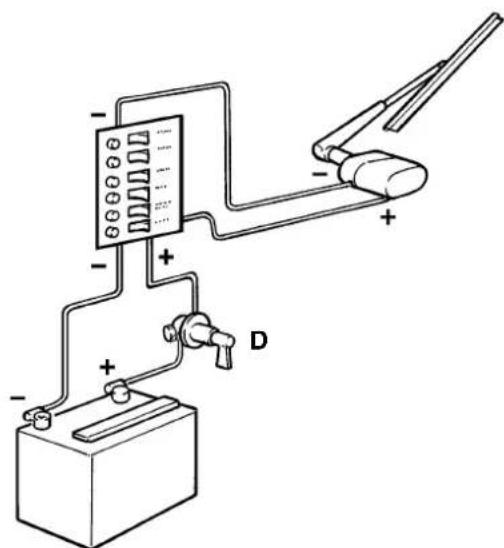

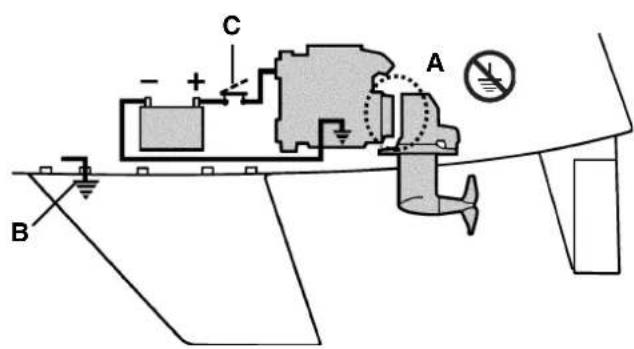

1. En cas de raccordement à une alimentation de

rive, la masse de sûreté doit être à terre, jamais sur le bateau. L’alimentation de rive doit toujours avoir un disjoncteur de panne de masse. Les unités d’alimentation de rive (transformateur, rectificateur, chargeurs de batterie, etc.) doivent être destinés à un usage marin et le circuit haute tension doit être séparé par une protection galvanique du circuit de basse tension.

2. L’acheminement et la fixation des câbles électri-

ques doivent s’effectuer de manière à ce qu’il n’y ait pas de frottement, d’exposition à l’humidité ou à l’eau de fond de cale dans la carlingue.

3. La transmission S est isolée électriquement (A) du

moteur et ne doit jamais être utilisée comme masse. IMPORTANT! La transmission S ne doit jamais être utilisée comme masse ni connec- tée électriquement à un autre équipement, comme une radio, un équipement de naviga- tion, le gouvernail, les échelles de bain, etc. Les masses de protection pour la radio, l’équipe- ment de navigation, le gouvernail, les marches de natation ou tout autre équipement avec câbles de masse séparés doivent être reliées à une borne de masse commune (B).

4. Un interrupteur principal (C) doit être raccordé à la

borne positive (+) de la batterie de démarrage. L’interrupteur principal doit couper le courant alimentant tous les équipements consommateurs d’électricité, et doit être coupé si le bateau n’est pas utilisé.

5. Si une batterie auxiliaire est en cours d’utilisation,

un interrupteur principal (D) doit être raccordé entre sa borne + et le bloc de fusibles. L’interrupteur principal de la batterie auxiliaire doit couper tous matériels consommateurs d’électricité reliés à cette batterie et doit être coupé lorsque la puis- sance électrique n’est plus nécessaire. Tout l’équipement raccordé à la batterie auxiliaire doit posséder des interrupteurs séparés. Pour charger simultanément deux circuits de batterie indépendantes, installez un distributeur de charge Volvo Penta (équipement optionnel) sur le générateur standard.

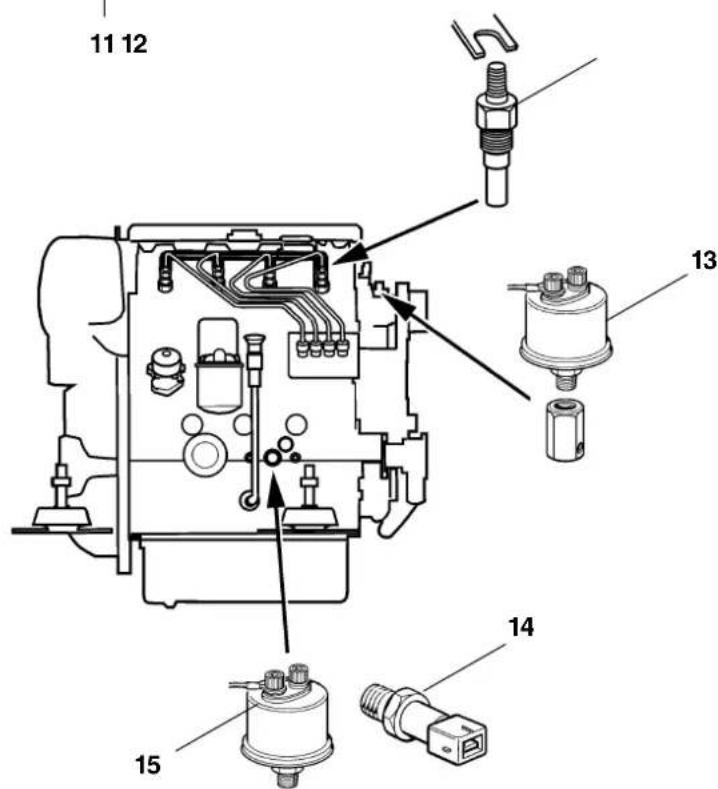

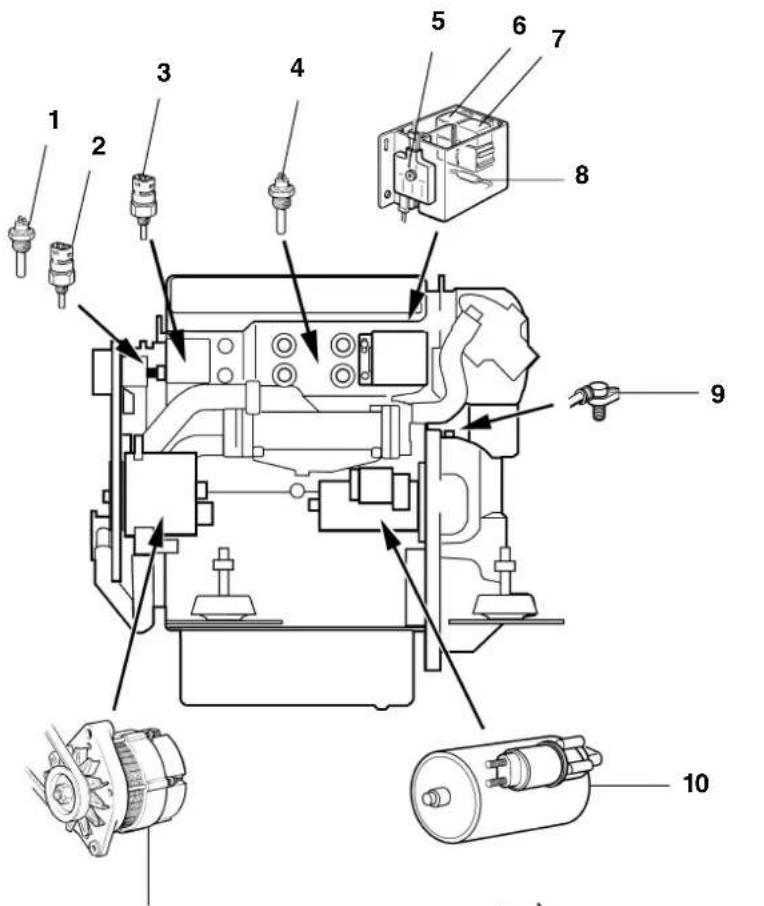

Maintenance: Système électrique 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2547 Schéma des composants électriques

1. Capteur de température du réfrigérant

moteur D2-55 (option)

3. Capteur de température du réfrigérant

6. Relais de démarrage

7. Relais de bougie de préchauffage

8. Résistance de charge

9. Capteur de régime moteur

12. Bougies de préchauffage. Autres 4 x.

15. Capteur / témoin de pression d’huile com-

biné D2-75 Maintenance: Schéma des composants électriques

7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2548 Transmission S et inverseur La transmission S et, dans certains cas, l’hélice (inverseur) sont équipées d’une anode réactive qui empêche la corrosion galvanique. Une installation électrique défectueuse peut également détériorer la protection galvanique. Les dommages dus à la corrosion électrolytique se produisent rapidement et sont souvent très étendus. Pour de plus amples informations, reportez-vous au chapitre : « Système électrique » IMPORTANT ! Une peinture mal appliquée ou non adaptée sur la quille peut annuler le système de protection anticorrosion. Pour de plus amples informations sur la peinture, reportez-vous au chapitre : Mise en rade/ Lancement Niveau d’huile. Contrôle Retirez la jauge d’huile en tournant dans le sens contraire des aiguilles d’une montre. Nettoyez la jauge d’huile à l’aide d’un chiffon et replacez-la dans le propulseur / inverseur sans la visser. Retirez la jauge d’huile et contrôlez le niveau d’huile. Le niveau d’huile doit se situer entre les repères MIN et MAX. Faites l’appoint d’huile comme il convient par le tube de jauge. Pour toute information concernant la quali- té et la capacité d’huile : Reportez-vous au chapitre « Caractéristiques techniques ». IMPORTANT ! Ne dépassez jamais le niveau maximum. Le niveau d’huile doit toujours être compris entre le niveau minimum et le niveau maximum recommandés. Vidange d’huile. Transmission S Retirez la jauge d’huile. Retirez le bouchon du carter du mécanisme d’hélice et laissez s’écouler l’huile. Assurez-vous que le joint torique du bouchon est intact. Remplacez, si nécessaire. Posez le bouchon et le joint torique. Remplissez de l’huile jusqu’au niveau correct. Pour des informations concernant la qualité et la capacité d’huile : Reportez-vous au chapitre « Caractéristiques techniques ». IMPORTANT ! Si l’huile est de couleur grise, cela signifie que de l’eau a pénétré dans la transmission. Veuillez contacter un atelier agréé Volvo Penta. MS10/MS15 MS25S Maintenance: Transmission S et inverseur 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2549 Vidange d’huile. Inverseur Retirez la jauge d’huile. Aspirez l’huile à l’aide d’une pompe à huile à travers l’orifice de la jauge d’huile. Remplissez de l’huile jusqu’au niveau correct. Pour des informations concernant la qualité et la capacité d’huile : Reportez-vous au chapitre « Ca- ractéristiques techniques ». Vidange d’huile et nettoyage du filtre. HS25

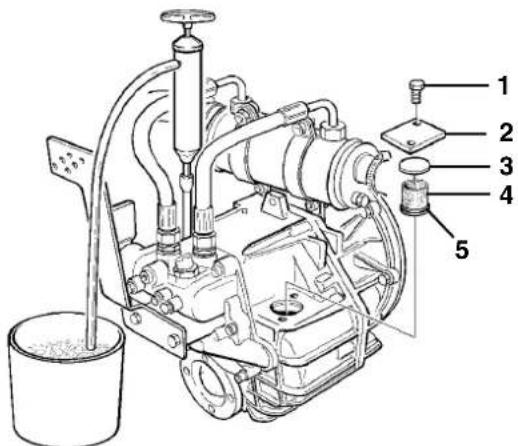

1. Nettoyez autour de la protection (2) pour empêcher

les saletés de pénétrer dans le logement du filtre.

2. Défaites les vis (1). Déposez la protection (2) et le

joint d’étanchéité (3).

3. Retirez soigneusement le filtre (4). Nettoyez le

filtre dans du kérosène (laissez le joint d’étanchéité dessus). Nettoyez le logement du filtre.

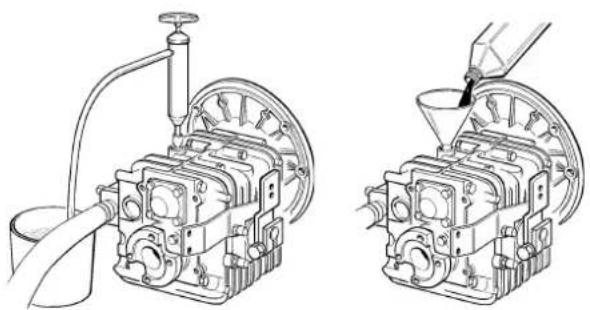

4. Aspirez l’huile à l’aide d’une pompe à huile à

travers l’orifice de la jauge d’huile.

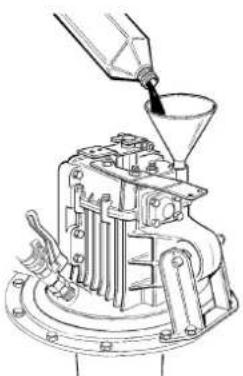

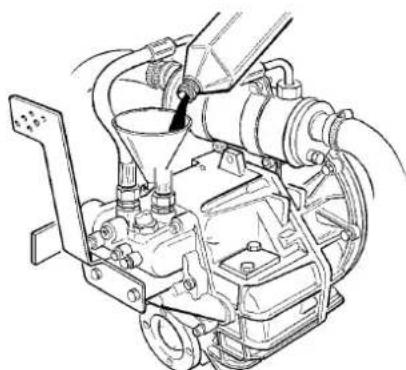

5. Mesurez la quantité d’huile correcte et remplissez

par l’orifice de la jauge d’huile ou le logement de filtre. Pour des informations concernant la qualité et la capacité d’huile : Reportez-vous au chapitre « Caractéristiques techniques ». IMPORTANT ! Ne surremplissez jamais l’inverseur.

6. Remettez le filtre (4) en place avec le joint

d’étanchéité (5) dans le logement du filtre. Vérifiez que le filtre se positionne bien au fond. IMPORTANT ! Si le filtre ne repose pas à plat, il risque de se briser lors de la pose du couvercle (2).

7. Centrez le joint d’étanchéité (3) au-dessus du filtre.

8. Placez le levier de commande au point mort.

Faites démarrer le moteur et laissez tourner à 1500 tr/mn pendant quelques minutes, jusqu’à ce que le refroidisseur d’huile de l’inverseur soit rempli d’huile.

9. Coupez le moteur et contrôlez le niveau d’huile.

Faites l’appoint, si nécessaire.

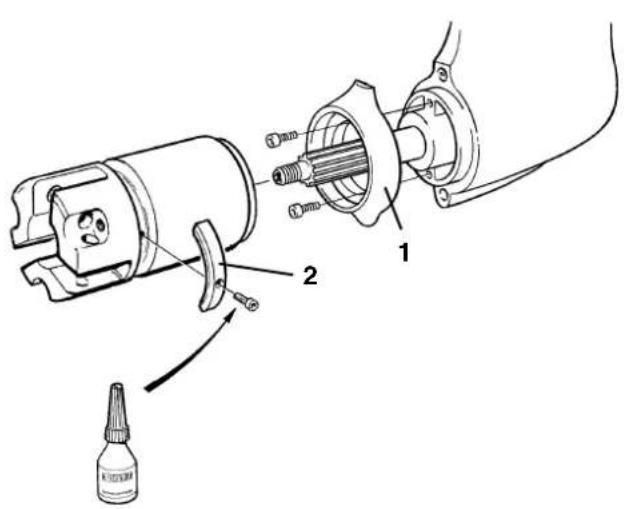

Maintenance: Transmission S et inverseur 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2550 Protection anticorrosion. Contrôle Contrôlez l’anode réactive (1) située sur la transmis- sion et les trois anodes réactives (2) sur l’hélice. Remplacez les anodes au moins une fois par saison ou si 50% du matériau a été détruit. IMPORTANT ! Utilisez des anodes réactives en zinc pour une utilisation en eau de mer et des anodes en magnésium pour une utilisation en eau douce. Réparez les éventuels dégâts de peinture sur la transmission conformément aux instructions figurant chapitre : Mise en rade / Lancement. Remplacement des anodes réactives

1. Déposez l’hélice (reportez-vous à la section sui-

2. Déposez les anodes réactives. Nettoyez soi-

gneusement en grattant les surfaces de contact de la transmission et de l’hélice.

3. Appliquez du produit d’étanchéité pour filetage

sur les vis des anodes réactives sur l’hélice.

4. Posez les anodes réactives neuves. Serrez les

anodes afin que les parties métalliques soient bien en contact.

5. Reposez l’hélice.

Les anodes réactives s’oxydent au contact de l’air. Ceci a pour effet de réduire la protection cathodique. Une anode parfaitement neuve peut ainsi être égale- ment oxydée en surface. Nettoyez systématique- ment les anodes réactives avant le lancement du bateau. IMPORTANT ! Utilisez du papier émeri. N’ef- fectuez pas le nettoyage avec des outils en acier qui pourraient abîmer la protection catho- dique. Hélice escamotable. Nettoyage L’hélice doit être nettoyée et lubrifiée une fois par an. Déposez l’hélice et nettoyez soigneusement l’en- semble des composants. Appliquez de la graisse résistante à l’eau sur la pale d’hélice et les surfaces de roulement afin que l’hélice puisse s’escamoter facilement. Appliquez également de la graisse im- perméable sur les goujons, le manchon entretoise (transmission), l’arbre et le moyeu d’hélice. MISE EN GARDE ! Evitez tout démarrage ac- cidentel. Retirez la clé de contact et coupez l’alimentation au niveau de l’interrupteur géné- ral avant d’intervenir sur l’hélice.

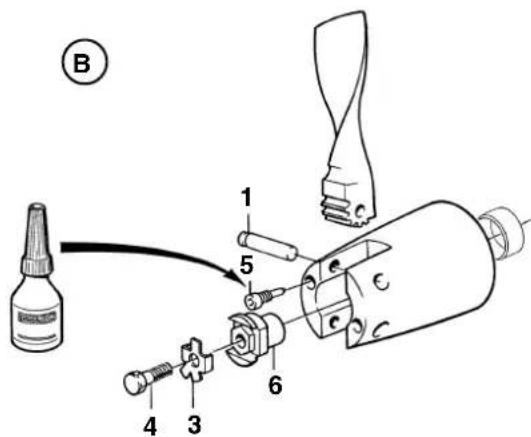

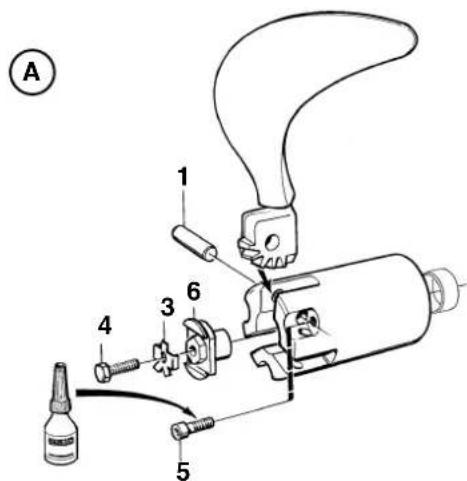

1. Placez le levier de commande en position de

2. Déposez la pale de l’hélice en dévissant d’abord

complètement les vis de blocage (5), puis en repoussant les goujons de l’arbre (1).

3. Transmission : Repliez les languettes de la

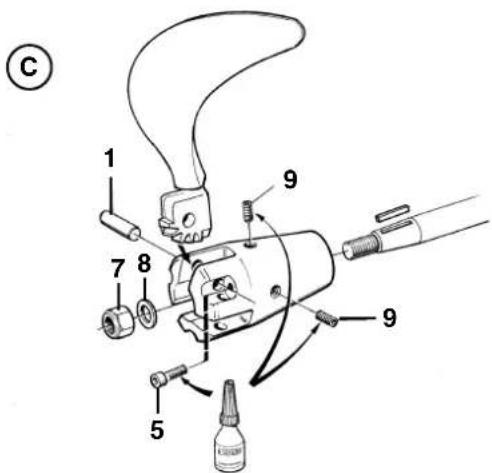

rondelle à languette (3) et retirez la vis de blocage (4), la rondelle à languette et l’écrou (6). Inverseur : Retirez l’écrou (7), la rondelle (8) puis les vis de blocage (9).

4. Sortez le moyeu d’hélice et le manchon entretoise

(transmission). Nettoyez et lubrifiez conformé- ment aux instructions décrites. Repose

1. Reposez le manchon entretoise (transmission) et

le moyeu d’hélice sur l’arbre.

2. Transmission : Posez l’écrou (6). Posez une

pale d’hélice dans le moyeu et placez un bloc en bois entre la pale d’hélice et la coque immergée du bateau. Serrez le contre-écrou à 70 Nm. Inverseur : Posez la rondelle (8) et serrez l’écrou (7) à 220 Nm. Appliquez du produit d’étanchéité pour filetage sur la vis de blocage (9). Une fois que les vis de blocage ont été serrées, appliquez également du produit d’étanchéité pour filetage sur les têtes de vis.

3. Transmission : Placez la rondelle à languette (3)

sur l’écrou. Posez et serrez la vis de blocage (4) à 20 Nm et repliez une des languettes de la rondelle vers la tête de vis. IMPORTANT ! La rondelle à languette (3) doit être remplacée si nécessaire. Utilisez uniquement les vis de blocage d’origine Volvo Penta (4).

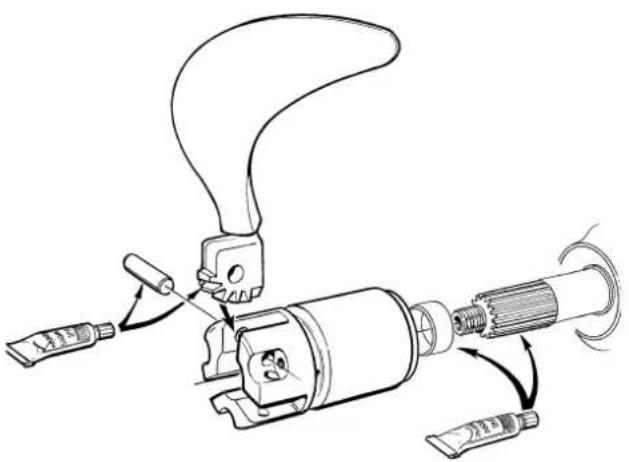

4. Montez une pale d’hélice dans le moyeu d’hélice

et enfoncez le goujon (1) de manière à ce que la rainure pratiquée dans celui-ci soit centrée exacte- ment dans le trou de la vis de blocage (5). Appli- quez du produit d’étanchéité pour filetage sur la vis de blocage et serrez à 10 Nm.

5. Montez les autres pales de la même manière.

Assurez-vous que les pales sont au même angle par rapport à l’arbre d’hélice et qu’elles tournent facilement.

A = Hélice escamotable à 3 pales (transmission) B = Hélice escamotable à 2 pales (transmission) C = Hélice escamotable à 3 pales (inverseur) Maintenance: Transmission S et inverseur 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2552 Joint de l’arbre d’hélice. Inverseur Si le bateau est équipé d’un arbre Volvo Penta, le joint de l’arbre doit être purgé et lubrifié immédiatement après le lancement. Purgez la bague en la comprimant, tout en appuyant sur l’arbre jusqu’à l’apparition d’eau. Insérez ensuite environ 1 cm

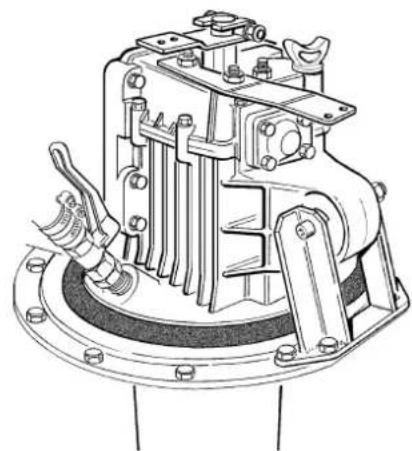

de graisse hydrofuge dans le joint. IMPORTANT ! Le joint doit être remplacé toutes les 500 heures de service ou tous les cinq ans. Joint en caoutchouc. Transmission S Contrôlez régulièrement l’état du joint en caoutchouc entre la transmission et la coque pour détecter d’éven- tuelles traces de fissures et d’usure. AVERTISSEMENT ! Le joint doit être remplacé tous les sept ans ou plus tôt en cas de défaut. Cette intervention doit être pratiquée par un atelier agréé. Maintenance: Transmission S et inverseur 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2553 Mise en rade et lancement Avant de sortir le bateau de l’eau pour le stockage d’hiver/hors saison, demandez à un atelier agréé Volvo Penta de contrôler le moteur et les autres équipements. L’intervention de conservation doit permettre de s’assurer que le moteur et la transmission ne seront pas endom- magés pendant qu’ils sont hors service pendant l’hiver/hors saison. Il est important que cette intervention soit effectuée correctement, sans oublis. Nous avons donc établi une liste de contrôle traitant des points les plus importants. AVERTISSEMENT ! Lisez attentivement le chapitre Maintenance avant de procéder aux travaux. Il contient des instructions concernant la réalisation des travaux correctement et en toute sécurité. Conservation Les tâches suivantes sont effectuées au mieux lorsque le bateau est dans l’eau : ● Vidangez l’huile moteur et remplacez le filtre à huile. ● Changez l’huile de l’inverseur. ● Remplacez le filtre à carburant. Remplacez le préfiltre à carburant, le cas échéant. ● Faites tourner le moteur jusqu’à sa température de service normale. ● Sortez le bateau de l’eau. Les tâches suivantes doivent être effectuées une fois le bateau sorti de l’eau : ● Nettoyez la coque et la transmission dès la sortie du bateau (avant qu’il ne soit sec). IMPORTANT ! Procédez avec précaution lors du nettoyage à l’aide d’un jet d’eau haute pression. Ne dirigez jamais le jet d’eau vers le joint d’arbre d’hélice, les rondelles etc. ● Changez l’huile de la transmission. ● Nettoyez la soupape de vide et le filtre à eau de mer (équipement optionnel). ● Nettoyez et inhibez le système à eau de mer. ● Retirez la roue de la pompe à eau de mer. Stockez la roue d’hélice dans un lieu frais, dans un sachet un plastique. ● Vérifiez l’état de l’antigel du réfrigérant moteur. Faites l’appoint, si nécessaire. IMPORTANT ! Un mélange anticorrosion dans le système de refroidissement du moteur n’assure aucune protection contre le gel. Si le moteur est susceptible d’être soumis à des températures de gel, le sys- tème doit être vidangé. ● Vidangez, le cas échéant, l’eau et les contaminants ayant pénétré dans le réservoir de carburant. Remplissez complètement le réservoir de carburant afin d’éviter toute condensation. ● Nettoyez l’extérieur du moteur. N’utilisez pas de jet haute pression pour nettoyer le moteur. Retouchez les zones de peinture endommagées, à l’aide de peinture d’origine Volvo Penta. ● Contrôlez tous les câbles de commande et traitez à l’antirouille. ● Remettez en état les zones de peinture endomma- gées, à l’aide de peinture d’origine Volvo Penta. NOTE ! Lisez les instructions spécifiques portant sur la mise en peinture de la transmission, dans la section : Mise en peinture de la transmission et de la coque immergée. ● Débranchez les câbles de la batterie. Nettoyez et rechargez les batteries. NOTE ! Une batterie mal chargée pourrait éclater en cas de gel. ● Pulvérisez les composants du système électrique avec un produit hydrofuge. ● Déposez l’hélice pour le stockage. Lubrifiez l’arbre de l’hélice à l’aide de graisse hydrofuge. Démontez les hélices escamotables, nettoyez et lubrifiez. ● Contrôlez attentivement le joint en caoutchouc entre la transmission et la coque. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2554 Destockage ● Contrôlez le niveau d’huile du moteur et de la transmission/inverseur. Faites l’appoint si néces- saire. Si le système contient de l’huile d’inhibition, vidangez le système et remplissez d’huile neuve, changez le filtre à huile. Pour la qualité de l’huile : Reportez-vous au chapitre « Caractéristiques techniques ». ● Vidangez l’antigel du système à eau de mer. ● Installez la roue d’hélice dans la pompe à eau de mer (remplacez-la si elle semble usée). ● Fermez/serrez les robinets de vidange/bouchons. ● Contrôlez les courroies d’entraînement. ● Contrôlez l’état des flexibles en caoutchouc et serrez les colliers de flexible. ● Contrôlez le niveau de réfrigérant moteur, ainsi que la protection antigel. Faites l’appoint si nécessaire. ● Raccordez les batteries entièrement chargées. ● Peignez la transmission et la coque : Voir page suivante. ● Contrôlez l’anode réactive sur la transmission. S’il reste moins de 50% de l’anode, il faut la rempla- cer. Nettoyez avec du papier émeri avant le lancement du bateau. IMPORTANT ! N’utilisez pas de brosse en acier ou autres outils du même type pour le nettoyage, car ils peuvent endommager la protection galva- nique. ● Remontez l’hélice. ● Lancez le bateau. Vérifiez l’étanchéité. ● Purgez et lubrifiez joint de l’arbre d’hélice (inver- seur). ● Mettez le moteur en route. Vérifiez qu’il n’y ait aucune fuite de carburant, de réfrigérant moteur ou de gaz d’échappement, et que toutes les fonctions de commande fonctionnent. Maintenance: Mise en rade et lancement 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2555 Mise en peinture de la transmis- sion et de la coque immergée Généralités La plupart des pays ont promulgué des lois pour limiter l’utilisation des produits anti-encrassement. Dans certains cas, ces produits sont strictement interdits sur les bateaux de plaisance. Dans ce cas, demandez conseil à votre revendeur Volvo Penta pour connaître les méthodes de rechange. IMPORTANT ! Cherchez quelles réglementations portent sur l’utilisation de produits anti-encrasse- ment. Transmission La peinture fait partie de la protection anticorrosion de la transmission; par conséquent, il est très important que tout dégât de peinture soit réparé. Poncez légèrement les surfaces métalliques à l’aide d’un papier de qualité 120, et d’un papier plus lisse pour les surfaces peintes. Lavez à l’aide de diluants ou de produits similaires. Il convient de combler et de poncer tous pores dans la surface. Peignez avec l’apprêt et la peinture de finition d’origine Volvo Penta. Laissez sécher la peinture. La transmission doit être peinte avec du produit anti- encrassement pour empêcher l’encrassement. Appli- quez suivant les instructions de l’emballage. IMPORTANT ! Il ne faut jamais peindre les anodes réactives de la transmission et de l’hélice. Coque immergée Un produit anti-encrassement contenant de l’oxyde de cuivre risque d’augmenter la corrosion galvanique et ne doit donc jamais être utilisé. Maintenance: Mise en rade et lancement 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2556

1. Batterie déchargée

2. Mauvais contact/circuit ouvert

3. Fusible déclenché

4. Commande d’arrêt sortie

5. Pré-chauffage inadapté

6. Manque de carburant

7. Filtre à carburant encrassé.

8. Air dans le système d’injection de

9. Eau/contaminants dans le carburant

10. Bateau anormalement chargé

11. Encrassement de la coque immergée/

12. Déplacement du levier de commande

de limitation de vitesse

13. Alimentation en air insuffisante

14. Température de réfrigérant moteur

15. Température de réfrigérant moteur

16. Niveau d’huile de graissage trop faible.

17. Filtre à carburant bouché

18. Hélice défectueuse/incorrecte

19. Suspension moteur défectueuse

20. Trop peu de réfrigérant

21. Admission/tuyau/filtre d’eau de mer

22. Glissement de la courroie d’entraîne-

ment de la pompe de circulation

23. Roue d’hélice défectueuse

24. Thermostat défectueux/incorrect

25. Niveau d’huile de graissage trop

26. Glissement de la courroie d’entraîne-

ment de l’alternateur Le démarreur ne tourne pas ou tourne lentement 1, 2, 3 Le moteur ne démarre pas 4, 5, 6, 7, 8, 9 Le moteur démarre mais s’arrête de nouveau 6, 7, 8, 9 Le moteur est difficile à démarrer 6, 7, 8, 9 Le moteur n’atteint pas le bon régime en pleine charge 7, 8, 9, 10, 11, 12, 13, 18 Le moteur cogne 14 Le moteur tourne irrégulièrement 6, 7, 8, 9, 13, 14 Le moteur vibre 18, 19 Consommation de carburant élevée 10, 11, 13, 15, 18 Fumée d’échappement noire 5, 13, 15, 18 Fumée d’échappement blanche ou bleue 15, 25 Pression d’huile basse 16, 17 Température de réfrigérant moteur trop élevée 20, 21, 22, 23, 24 Absence de charge ou charge médiocre 2, 26 Symptômes et causes possibles Recherche de pannes Un certain nombre de symptômes et les causes possibles de problèmes au niveau du moteur sont décrits dans le tableau ci-dessous. En cas de pannes ou d’avaries n’ayant pas pu être résolues, veillez à toujours contacter les revendeurs Volvo Penta. AVERTISSEMENT ! Lisez attentivement les précautions de sécurité concernant la maintenance et l’entretien dans le chapitre : Précautions de sécurité, avant toute intervention. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2557 Caractéristiques techniques Généralités Désignation du moteur ............................................ D2-55 A D2-75 A N° des cylindres ...................................................... 4 4 Alésage de cylindre ................................................. 84 mm 84 mm Course de cylindre................................................... 100 mm 100 mm Déplacement global de cylindre .............................. 2,2 litre 2,2 litre Alimentation, reportez-vous à la documentation commerciale Vitesse de ralenti..................................................... 850 ±25 tr/mn 850 ±25 tr/mn Rotation, vue de devant .......................................... Sens horaire Sens horaire Inclinaison max. en arrière en marche ................... 20

Jeu aux soupapes (à l’arrêt, moteur froid) admission et échappement.................................. 0,20 mm 0,20 mm Poids, moteur sec ................................................... 225 kg 233 kg Système de lubrification Volume d’huile, avec filtre à huile, environ : sans inclinaison du moteur .................................. 10,5 litre 10,5 litre Qualité d’huile .......................................................... VDS–2, ACEA E5, VDS–2, ACEA E5,

• Température d’air ambiant constante Système de refroidissement Thermostats, n°....................................................... 1 vis 1 vis Le thermostat commence à s’ouvrir à .................... 82

il est totalement ouvert à ................... 95

Capacité du système d’eau douce, environ ........... 9,5 litres 9,5 litres Système électrique Tension système ..................................................... 12 V 12 V Fusibles ................................................................... 15A 15 Ah Capacité de batterie (batterie de démarrage) ......... 70 Ah 70 Ah Alternateur CA tension/courant maxi. ................... 14V/60A 14V/115A puissance d’environ ...................... 840 W 1610 W Démarreur, puissance approximative ..................... 2,0 kW 2,0 kW 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2558 Inverseur MS25 Désignation de type.................................................. MS25L MS25A Rapport de vitesse Rotation à droite (position A) .............................. 2,27:1 / 2,74:1 2,23:1 / 2,74:1 Rotation à gauche (position B) ........................... 2,10:1 / 2,72:1 2,74:1 Angle (arbre de sortie) : ............................................ 0

• AVERTISSEMENT ! Ne mélangez jamais plusieurs qualités d’huile en faisant l’appoint. Il est recommandé d’utiliser la même qualité d’huile que celle déjà présente dans l’inverseur. Maintenance: Caractéristiques techniques Spécification de carburant Le carburant doit répondre aux normes nationales et internationales. Par exemple : EN 590 (normes nationales écologiques et de réponse par temps froid) ASTM D 975 No 1-D et 2-D JIS KK 2204 Teneur en soufre : En conformité avec les exigences réglementaires. Les carburants de faible densité (« gasoil urbain » en Suède et « gasoil de ville » en Finlande) peuvent provoquer une baisse de puissance de 5% et une augmentation de la consommation de carburant de 2–3%. 7742959 - Downloaded from www.volvopenta.com 06/02/2007 18:11:2559

Notez que l’offre est valable pendant 12 mois à partir de la date de livrai-son du bateau, ensuite seulement en fonction des stocks disponibles. Envoyez ou faxez le bon de commande à: Document & Distribution Center Order Department ARU2, Dept. 64620 SE-405 08 Göteborg Suède Fax: +46 31 545 772 Vous pouvez également passer la commande par Internet: http://www.volvopenta.com/ manual/coupon Oui merci, Je souhaite recevoir un manuel d’instructions gratuit en français. Numéro de publication: 7742959 Nom Adresse Pays 42200/615001/155099900192
