3SB469 - Magnétoscope PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Magnétoscope
Fonction principale	Enregistrement et lecture vidéo
Format vidéo	VHS / Non précisé
Compatibilité cassette	Standard VHS
Résolution vidéo	Non précisé
Connectique	Entrée/sortie audio et vidéo analogique
Alimentation	Secteur électrique
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Lecture, enregistrement, pause, avance rapide, retour rapide
Affichage	Non précisé
Langues supportées	Multilingue / Non précisé
Garantie	Non précisé
Accessoires inclus	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - 3SB469 PHILIPS

Comment allumer le PHILIPS 3SB469 ?

Pour allumer le PHILIPS 3SB469, appuyez simplement sur le bouton d'alimentation situé sur le côté de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de le débrancher, attendez 30 secondes, puis rebranchez-le.

Comment régler la luminosité de l'appareil ?

Pour régler la luminosité, utilisez le bouton de réglage de luminosité sur le panneau de contrôle. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la luminosité et dans le sens inverse pour la diminuer.

L'appareil émet un bruit étrange, que faire ?

Si l'appareil émet un bruit étrange, éteignez-le immédiatement et débranchez-le. Vérifiez si des objets obstruent les ventilateurs ou les entrées d'air. Si le problème persiste, contactez le service client.

Comment nettoyer le PHILIPS 3SB469 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des nettoyants abrasifs ou des produits chimiques qui pourraient endommager la surface.

Est-ce que l'appareil a une garantie ?

Oui, le PHILIPS 3SB469 est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute demande de service sous garantie.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Philips ou consulté dans la section d'assistance de l'appareil.

Comment effectuer une réinitialisation d'usine ?

Pour réinitialiser l'appareil aux paramètres d'usine, maintenez enfoncé le bouton de réinitialisation pendant 10 secondes, puis relâchez-le.

MODE D'EMPLOI 3SB469 PHILIPS

Bonjour! Vous venez d'acquerir l'un des magnétoscopes les plus performants et les plus facies à utiliser que l'on trouve actuellément sur le marché.
Vous étés naturellement impatients de vous en servir. Nous vous conseillons cependant de dire attentivement tout le mode d'emploi pour vous en facilititer l'utilisation.
Vous peuvent sans crainte essayer le maniement de l'appareil, aucun endommagement n'est possible, quelles que soient les touches que vous actionné.

Table des matieres

Page

1. LIST DES TOUCHES, COMMANDES ET BRANCHEMENTS 2
2. INSTALLATION 6
   Arrêt rapide 9
   Choix de la langue de l'afficheur 10
   Réglage de l'heure et de la date sur le magnétoscope 10
3. MEMORISATION DES CHAINES DE TELEVISION Recherche automatique des chaînes 11
4. LECTURE D'UNE CASSETTE ENREGISTREE 15
5. COMMENT EFFECTUER UN ENREGISTREMENT 21 DIRECT?
   6.COMMENT PROGRAMMER DES ENREGISTRE- 24
   MENTS?
   Programmation 'ShowView' 25

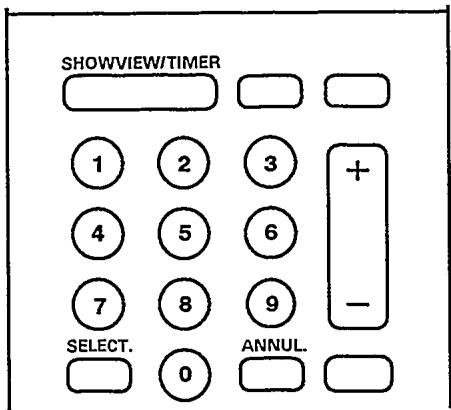

   Programmation par le magnétoscope 27
   Comment vérifier ou corriger un bloc 'TIMER'? 30
6. PARTICULARITÉS ET OPTIONS DE VOTRE MAGNETOSCOPE 32
7. AVANT DE FAIRE APPEL A UN TECHNICIEN 37
8. CHARACTERISTIQUES TECHNIQUES, 38 ACCESSOIRES

VHS

1. LISTE DES TOUCHES, COMMANDES ET BRANCHEMENTS

Voici la liste de toutes les touches qui se trouvent sur l'appareil et la télécommande, ainsi que des prises de raccordement.

Voutrouvez une explication détaillée des fonctions dans les chapitres suivants.

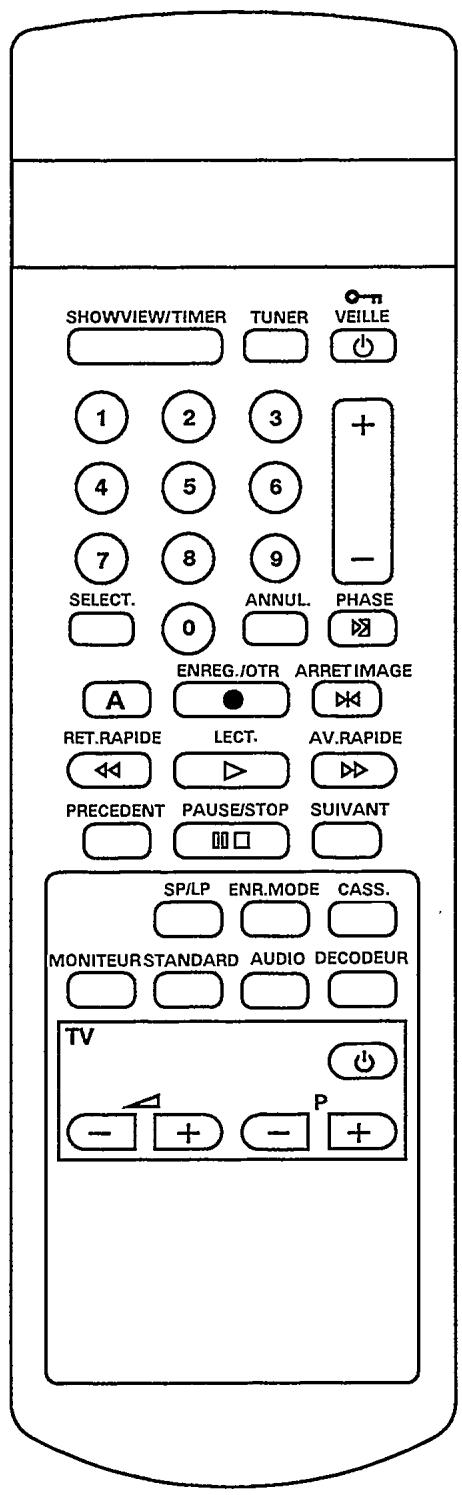

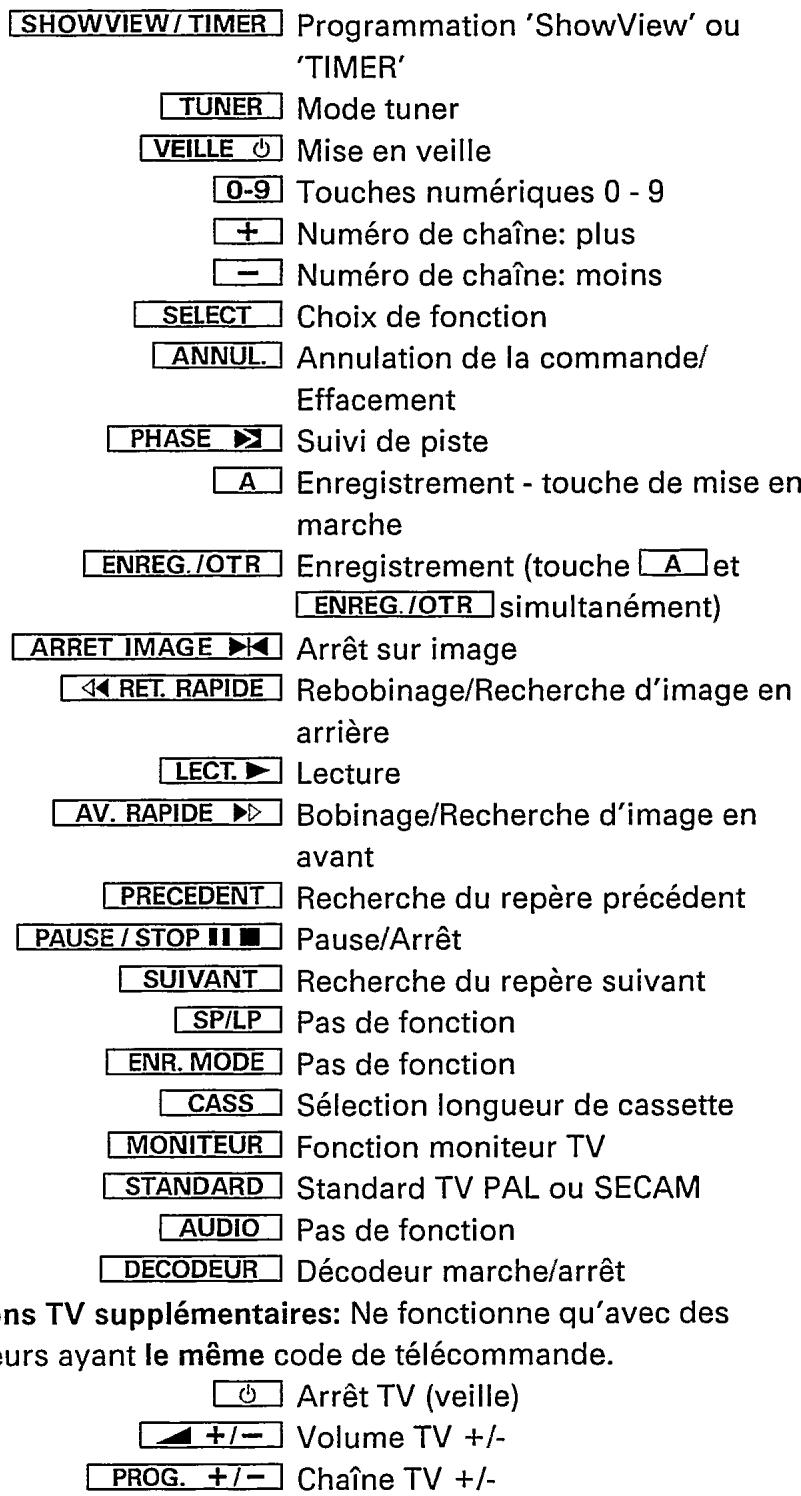

La télécommande

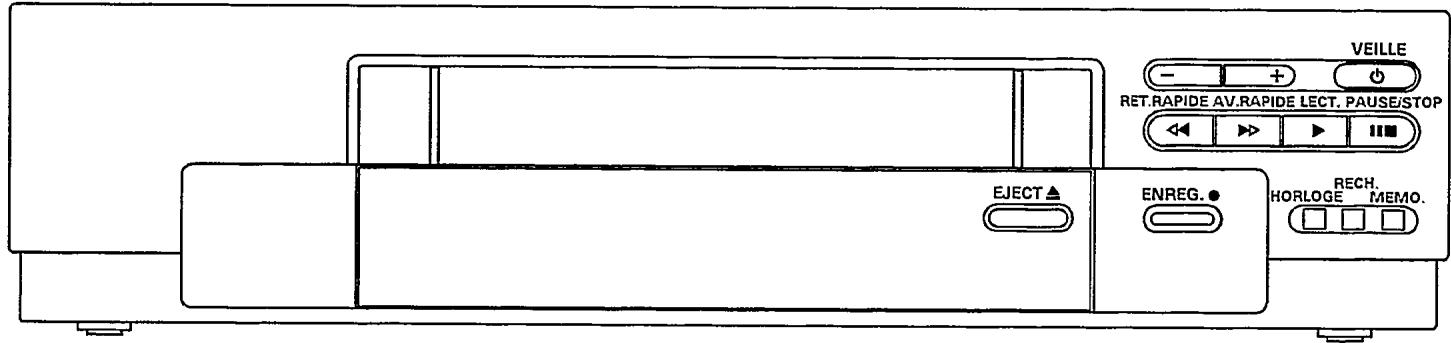

La face avant du magnétoscope

EJECT A Ejection de la cassette

• Numéro de chaîne: moins
• Numéro de chaîne: plus

VEILLE Mise en veille

RET. RAPIDE Rebobinage/Recherche d'imag en arriere

AV.RAPIDE Bobinage/Recherche d'imag en avant

LECT. Lecture

PAUSE/STOP Pause/Arrêt

ENREG. Enregistrement

SELECT.

RECH. Recherche automatique des chaînes
Mise en mémoire des chaînes

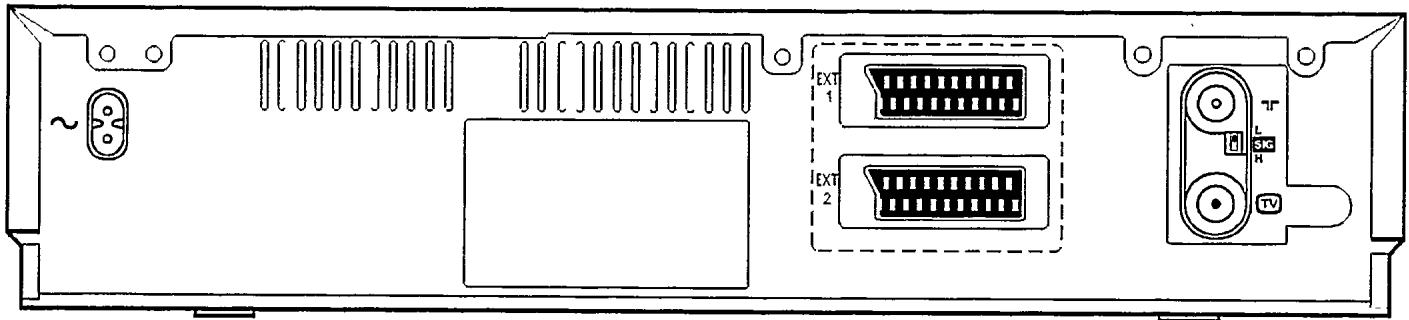

Le panneau arrière du magnétoscope

Prise d'entrée de l'antenne
Prise de sortie de l'antenne
Prise secteur

EXT1 Prise Péritel 1 (Scart)
EXT2 Prise Péritel 2 (Scart)

SIG Commutateur d'antenne

Sécurité et précautions d'emploi

• Danger de haute tension à l'intérieur de l'appareil! Ne l'ouvre enaucun cas! Aucune piece se trouvant à l'intérieur ne peut être réparée par l'utilisateur. Lorsque le magnétoscope est branché sur le secteur, certaines parties de l'appareil restent en permanence sous tension. Pour couper l'alimentation du magnétoscope, il faut retarder la prise du secteur.
• Le constructeur ne peut être tenu responsable des dommages occasionnels par une utilisation de l'appareil contraire aux conditions nationales de garantie, de sécurité et de précautions d'emploi.
• Vérifiez tout d'abord si la tension d'alimentation locale est identique à celle figurant sur la plaque signalétique apposée sur le panneau arrêté de l'appareil.
  Veillez à ce que l'air puisse circuler librement par les trous de ventilation de votre apparéil. Ne place l' apparéil que sur une surface rigide.
• Ne placez pas le magnétoscope à proximé d'une source de chaleur (radiateur, etc...).
• Protégez l'appareil contre la pluie et l'humidité. Veillez à ce qu'aucun object ou liquide ne pénétre à l'intérieur de l'appareil. Si un liquide devait s'introduire dans l'appareil, retirez immédiatement la prise et consultez le service après-vente.

Mesures de précaution

• L'appareil ne doit pas etre utiliserimmediatement après avoir ete transporte d'une piece froide a une piece chaude ou inversement, ni lorsque le degrd humidite est tres elevé.

Après avoir déballé l'appareil, attendez au moins trois heures avant de le brancher sur le secteur, afin qu'il puisse s'acclimat.

• Ne placez pas l'appareil à proximé d'autres apparreils électroniques générant de puissants champs magnétiques (par ex. moteurs, haut-parleurs, transformateurs).
• Evitez les endroits poussiéreux ou ceux où l'appareil serait soumis à des vibrations. Nous recommendons de débrancher l'appareil du secteur et de l'antenne lors d'orages (danger de coups de foudre).

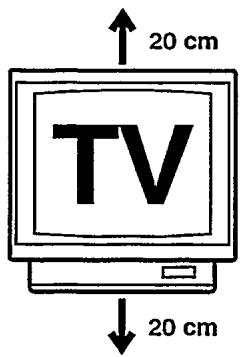

• La distance verticalie entre le magnétoscope et le téléviseur doit être d'au moins 20 cm.
• N'introduisez pas les doigts ou d'autres corps étrangers dans le compartment à cassettes; vous pourriez endommager le mécanisme. Redoublez d'attention en présence d'enfants.
• Si vous doivent transporter le magnétoscope, retirez la cassette du compartment et évitez les chocs trop brusques.

Ce magnétoscope fonctionne selon le standard de cassettes VHS.

N'utilisez que des cassettes de marques reconnues pourvues du label VHS pour profiter pleinement de la qualité d'image que vous offre votre magnétoscope.

Ce mode d'emploi a été imprimé sur du papier blanche sans chlore parce que nous participons à la protection de notre environnement.

Ne jetez pas les piles usagées de la télécommande avec les déchets menagers. Déposez-les dans les centres de dépôt prévus à cet effet.

La récapération des emballages usagés fait l'objet d'une réglementation en Allemagne, en Autriche et en France. Pensez-y!

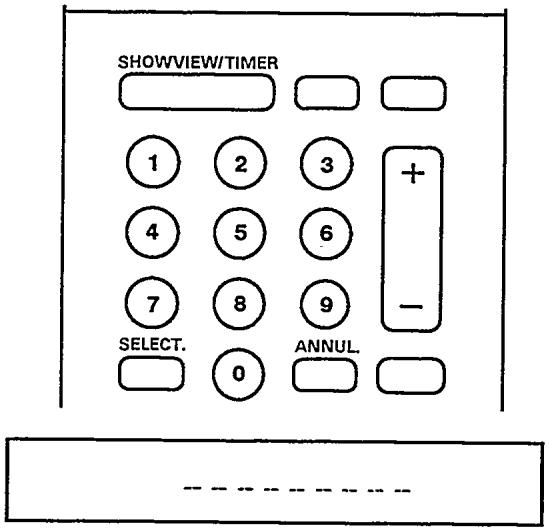

ShowView est une marque déposée par Gemstar Development Corp.. Le système ShowView est fabriqué sous licence de Gemstar Development Corporation.

SHOWVIEW

2. INSTALLATION. COMMENT RACCORDER LE MAGNETOSCOPE?

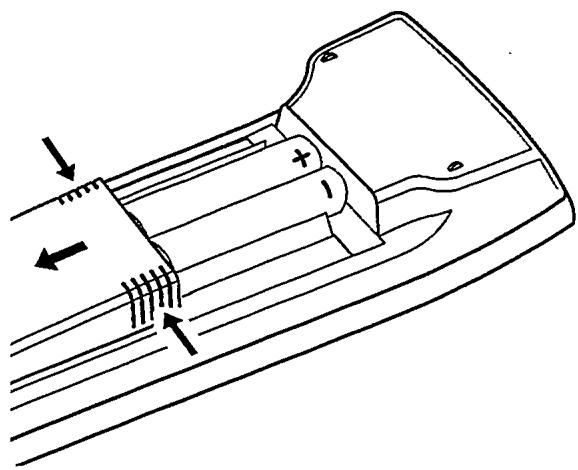

Comment introduire les piles dans la télécommande

Retirez le couvercle situé au dos de la télécommande. A cet effet, pressez des deux cotés le couvercle et faites-le glisser vers le bas en même temps.
Introduisez les piles dans le compartment dans le sens indiqué et refermez le couvercle.

Remarques:

• N'utilisez pas de piles rechargeables (batteries d'accus) sur cette télécommande.
• Pour assurer le fonctionnement correct de la télécommande, dirigez-la toujours vers l'appareil.

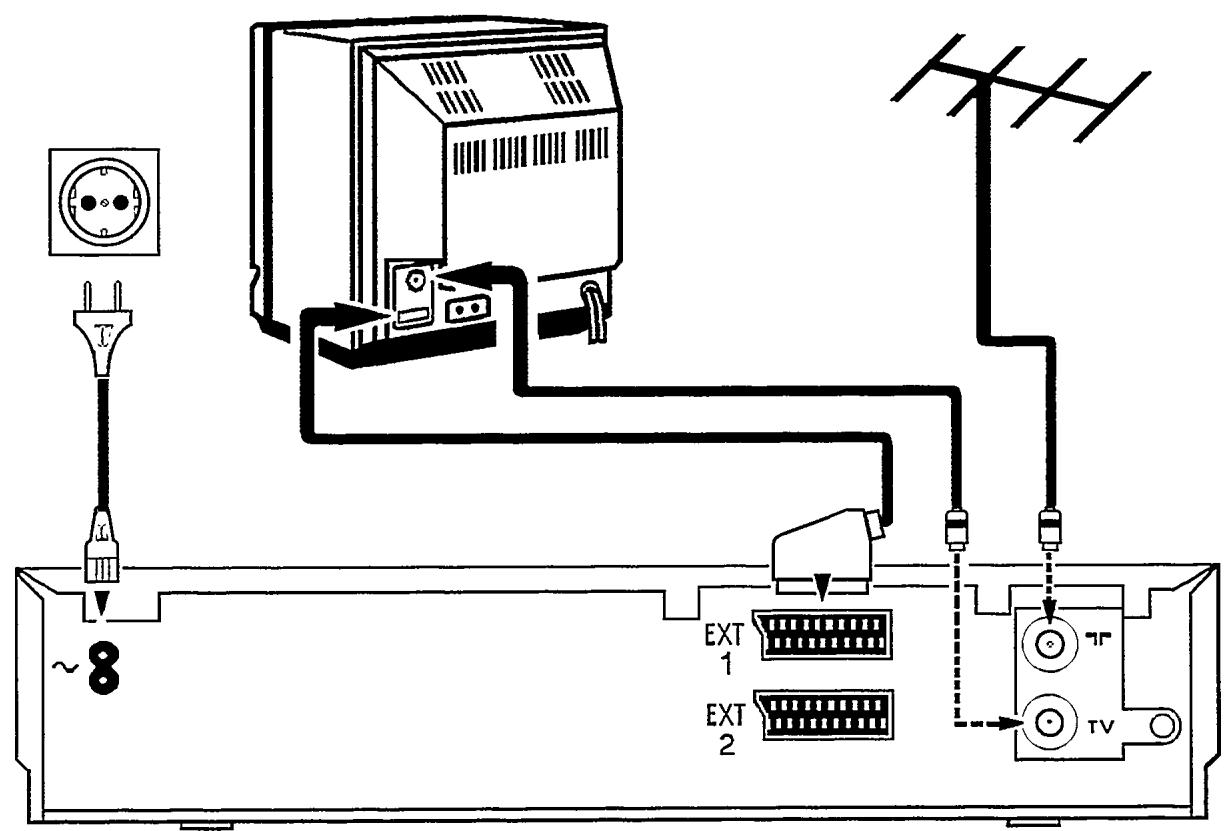

Comment raccorder votre magnétoscope

La prise Péritel 'EXT 1' a une fonction 'entree/sortie'. Raccordez le téléviseur à cette prise. La prise Péritel 'EXT 2' a une fonction 'entree'. Elle peut vous servir à raccarder d'autres apparciels. Vous trouvrez des explications détaillées à ce sujet dans les paragraphs suivantes.

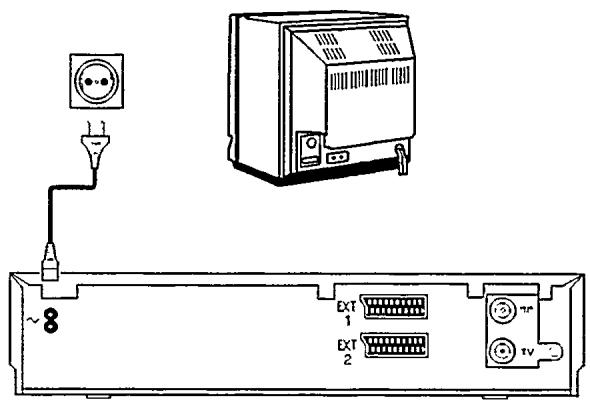

Raccordement au secteur

Enforcez la fiche femelle du cable secteur dans la prise secteur située sur le panneau arrêté du magnétoscope.
Branchez l'autre extrémité de ce cable à la prise de courant.

Quelques indications utiles concernant l'utilisation

• Laissez le magnétoscope raccordé en permanence au secteur afin de pouvoir effectuer des enregistements différés et utiliser le téléviseur. La consommation d'énergie est très réduite.
• Le magnétoscope n'est plus en veille des qu'on introduit une cassette ou qu'on appuie sur la touche PAUSE/STOP
• Si vous avez arrêté le magnétoscope avec la touche VEILLE , l'afficheur indique l'heure, par ex. '20:00'. Lorsque l'horloge n'est pas régée, l'afficheur clignote.

20:00

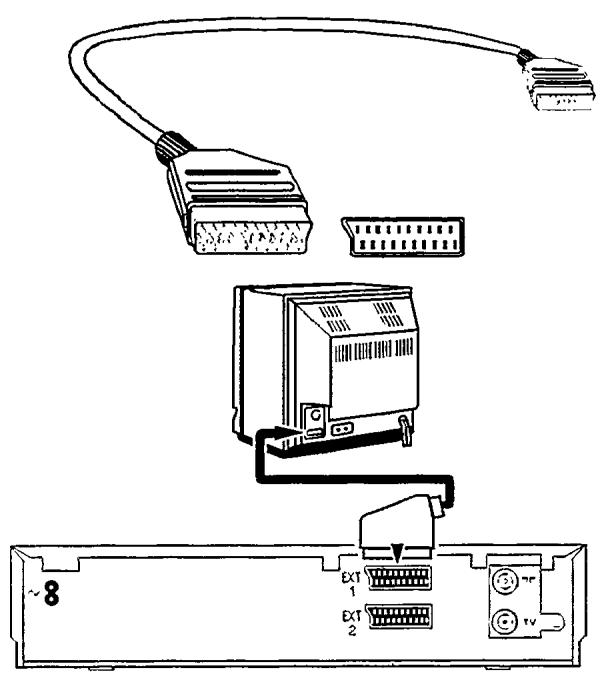

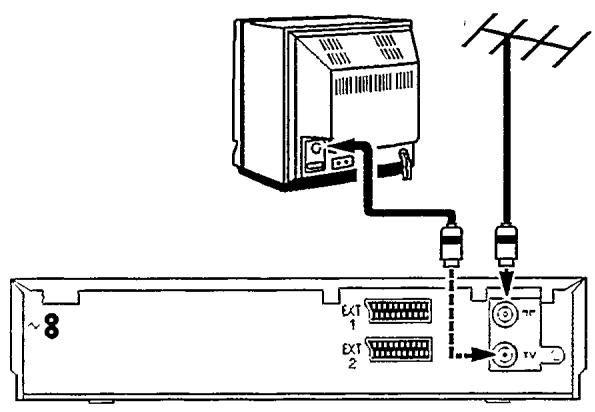

Raccordement au téléviseur

Votre magnétoscope est un 'televiseur sans écran', c'est pourquoi vousdezestleraccorderd'unepartàl'antenne etd'autre part au téléviseur. Ce n'est qu'alors queyou poursrez enregistrer des cassettes et effectuer la lecture de cassettes enregistrées.

Retirez le cable d'antenne du téléviseur et branchez-le sur la prise située sur le panneau arrière du magnétoscope.
Raccordez le cable d'antenne fourni avec le magnétoscope d'un côté à la prise de celui-ci et de l'autre à la prise d'entrée d'antenne du télévisueur.

Maintenant, les deux apparèils sont raccordés à l'antenne.

Remarque: Le raccordement de votre magnétoscope à votre téléviseur s'effectue obligatoirement avec le cable Péritel (câble Scart) fourni avec l'appareil.

Enforcez la prise marquee de couleur orange du cable Péritel (fourni avec l'appareil) dans la prise orange EXT1 située sur le panneau arrêté du magnétoscope. Raccordez l'autre extrémité de ce cable au téléviseur.
A l'aide de ce cable, beaucoup de téléviseurs commutent automatiquement sur le numero de chaine 'EXT' (External) ou 'AV' (Audio/Video) dés que le magnétoscope se trouve en mode lecture.

Pour pouvoir effectuer la lecture avec d'autres modèles de téléviseurs, il faut selectionner manuellement sur le téléviseur le numéro de chaîne 'EXT, '0' ou 'AV'.
Vous trouvez les explications nécessaires à ce sujet dans le mode d'emploi de votre téléviseur.

Maintenant votre magnétoscope est convenablement raccordé au téléviseur.

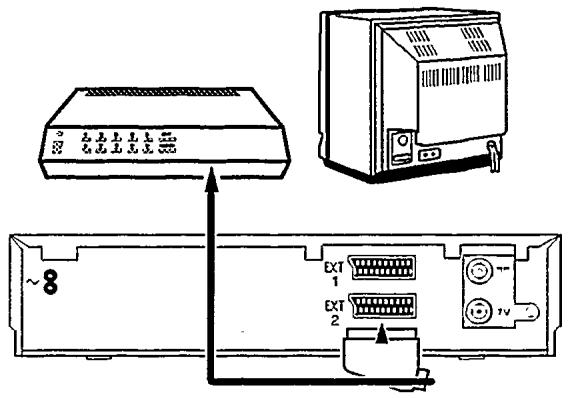

Raccordement d'un décodeur

Certaines chaînes émettent des émissions codées que vous ne pouvez voir qu'avez un décodeur achété ou loué. Ce magnétoscope permet le raccordement d'un tel décodeur.

Raccordez le décodeur au magnétoscope à l'aide d'un cable Péritel (prise EXT2).

Dans le chapitre 'Mémorisation des chaînes de télévision', vous trouvez commentmetre en mémoire les chaînes de TVutilisant un décodeur.

Remarques:

• Vous ne pouvez pas utiliser simultanément le décodeur pour le magnétoscope et pour le téléviseur.
• Si vous choisissez sur le magnétoscope le numéro de chaîne qui a été lié à la fonction 'décodeur' au moment de la mémorisation des chaînes de télévision, le magnétoscope enclenchera automatiquement le décodeur.

Arrêt rapide

L'appareil et la télécommande ont une fonction 'arrêt rapide'; à l'aide de la touche VEILLE , vous pouvez interrompree toute fonction.

Si vous avez un problème, vous pouvez donc arrêter facilement et recommencer.

Vous pouvez faire des essais sans crainte. Quelle que soit la touche que vous actionnez, vous ne risquez pas d'endommager l'appareil.

Choix de la langue de l'afficheur

Sur l'afficheur du magnétoscope, vous pouvez sélectionner une des dix langues disponibles.

Le magnétoscope doit être en veille sans cassette dans le compartment. Appuyez simultanément sur les touches EJECT et LECT.
A l'aide des touches - ou + ,CHOISSEZ une langue,par ex. FRANCAIS'.
Pour finir, appuyez sur la touche VEILLE

Réglage de l'heure et de la date sur le magnétoscope

Pour pouvoir faire des enregistrements différés, l'horloge du magnétoscope doit d'abord être mise à l'heure exacte. Pour toutes les étapes suivantes, utilisez les touches + ou - ou bien les touches numériques 0-9 de la télécommande.

HIEUR

20:00

FINNEE

1394

M15

L

PENE T

20:30

1 Appuyez sur la touche SELECT. scope. L'afficheur indique: 'HEURE'. Reglez l'heure.
2 Appuyez sur la touche SELECT.
indique: ANNEE'. Entrez maintainant I'année en cours.
3 Appuyez a nouveau sur la touche SELECT. L'afficheur indique: 'MOIS'. Entrez maintainant le mois en cours.
Appuyez à nouveau sur la touche SELECT. L'afficheur indique: 'JOUR'. Entrez maintainant la date du jour.
5 Appuyez à nouveau sur la touche SELECT. tenant le réglage de l'heure et de la date sont terminés. Pour confirmation, l'afficheur indique pendant quelques secondes: 'PRET'.

3. MEMORISATION DES CHAINES DE TELEVISION

Pour que le magnétoscope puisse enregistrer des émissions, vous doivent accorder.
Châtres de télévision (par ex. 'TF1'...) sur toute magnétoscope.

Voussouspoucezmémoriserjusqu'à42chainesde télévision.

Votre magnétoscope est doté de son propre système de réception et de ce fait, il peut être utilisé indépendamment du télévisueur. Il les mémorise par ordre d'arrivée.

Conseil: pour memoriser les chaînes du magnétoscope dans le même ordre que celles du téléviseur, faites en une liste.

Recherche automatique des chaînes

Mettez votre téléviseur en marche et selectionnez le numéro de chaine pour le magnétoscope.
Mettez le magnétoscope en marche en appuyant sur la touche PAUSE/STOP.
3 Appuyez sur la touche RECH.

Lorsque la recherche automatique trouve une chaine, l' image de cette derniere apparait sur I'écran. L'afficheur indique: 'MEMO'.

Remarque:

• Voiture téléviseur réagit lorsque vous commutez avec la touche MONITEUR de la télécommande? Vous pouvez donc passer maintainant de la réception sur téléviseur à la réception sur magnétoscope et inversement. C'est la méthode la plus simple pour attribuer les mêmes numérodes de chaîne sur les deux apparciils.

S'il ne s'agit pas de la chaine souhaitatione ou si la qualite de l'imagé est médiocre, appuyez à nouveau sur la touche RECH. Le magnétoscopecherche la chaine suivante.

RECHERCHE

1

180, 0

M

P01

Si cette chaîne émet en mode brouillé et que votre magNEToscope est raccordé à un décodeur, appuyezMAIN-tenant sur la touche DECODEUR de la télécommande. L'afficheur indique: 'DEC.'

Doronavant, le magnétoscope enclenchera toujours le décodeur pour cette châne.

4 Le magnétoscope propose un numéro de chaîne (par ex. 'P 01').

Si you désirez un autre numéro, il suffit d'appuyer sur la touche + ou - pour le modifier.

De plus, l'afficheur indique la fréquence du programme reçu. Vous trouvez à la fin du mode d'emploi la liste de correspondance des fréquences.

S'il s'agit du bon numero de chaine, mettez-le en mémoire en appuyant sur la touche MEMO.
6 Repetez les étapes 3 à 5, jusqu'à avoir memorisé toutes les chaînes souhaitées.

Remarque:

• Vous ne pouvez bien sur pas seLECTIONner les numérores de chaînes vides: ceux pour lesquels aucune chaîne n'a été mémorisée.
• Lorsque la qualité de l'image est mauvaise, par ex.: elle se présente en négatif ou elle roule verticalement, cela peut être dû au standard de télévision: vous avez sélectionné le standard PAL au lieu du SECAM ou inversement. Dans ce cas, à l'étape 3, appuyez sur la touche STANDARD pour changer de standard.
• Si vous pouze ajuster le réglage automatique des chaînes, (étape 4), appuyez sur la touche

PHASE et la fonction + / - permit une variation de +4 à -4 par rapport à la valeur standard 0.

Attention: Ce réglage ne se justifie que dans certains cas, lorsque par ex. des franges sombres apparaissent sur l'image (cas du cablewhatever). Il se peut que la qualité du son et de l'image en soit alterée.

Choix postérieur de fonctions supplémentaires

Pour chaque chaîne, vous pouvez en même temps mé-moriser des fonctions supplémentaires: le décodeur et le réglage fin.

Yououpouzeaussichochisirestandardde télévision.

A l'aide de la touche + ou -, selectionnez le numero de la chaîne que vous pouze doter d'une fonction supplémentaire.
② Appuyez sur la touche MEMO.

• Si vous poulez ajuster le réglage automatique des chaînes, appuyez sur la touche PHASE et la fonction +/- permet une variation de +4 à -4 par rapport à la valeur standard 0.
  Attention: Cet ajustage ne se justifie que dans certains cas, lorsque par ex. des franges sombres apparaissent sur l'image (cas du cable celuiquefois). Il peut que la qualite du son et de I'image en soit alte-ree.
• Si cette chaîne émet en mode brouillé et que le magnétoscope est raccordé à un décodeur, appuyez alors sur la touche DECODEUR de la télécommande. L'afficheur indique: 'DEC.' Doremavant, le magnétoscope activera toujours le décodeur pour cette chaîne.
• Lorsque la qualité de l'image est mauvaise, par ex.: elle se présente en négatif ou elle roule verticallement, cela peut être dû au standard de télévision: vous avez sélectionné le standard PAL au lieu du SECAM ou inversement. Dans ce cas, appuyez sur la touche STANDARD pour changer de standard.
  Pour finir, appuyez sur la touche MEMO.

180, 1 MEHO POI

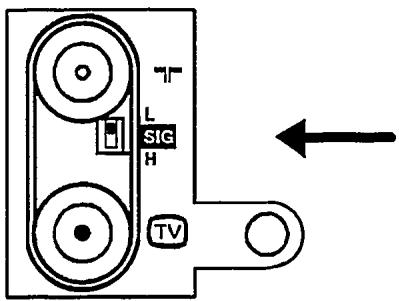

Commutateur d'antenne - SIG

Laissez normalement le commutateur d'atténuation (au dos de l'appareil) pour l'entrée de l'antenne sur la position L.

Ne commutez sur la position H que lorsqu'en captant des chaînes puissantes, des franges d'interférence (perturbations de l'image) apparaisent.

Au chapitre 2, vous avez raccordé votre magnétoscope au téléviseur. Maintenant, la lecture d'une cassette est très simple et ne pose aucun problème.

Si vous voulez tout de suite enregistrer une émission, lisez d'abord le chapitre 5.

1 Mettez le téléviseur en marche.

Beaucoup de téléviseurs commutent automatique-ment sur le numero de chaîne du magnétoscope-au moment de la lecture d'une cassette video.

Dans le cas contraire, Sélectionnez sur le téléviseur le numéro de chaîne que vous avez prévu pour la lecture de cassettes video.

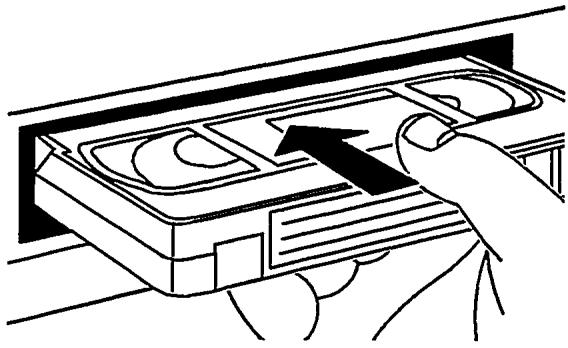

Introduisez horizontally le cassette dans le compartment avec l'étiquette du titre face à vous et la fenêtre vers le haut.

Appuyez sur la cassette jusqu'à ce que la cassette soit insérée automatiquement. Le fait d'insérer une cassette déclenché automatiquement la mise en marche de l'appareil.

Les cassettes VHS ne peuvent être enregistrées ou lues que d'un seul côté.

3 Appuyez sur la touche LECT.

L'afficheur indique: 'LECTURE'.

Si vous foulez interrompre la lecture, appuyez sur la touche PAUSE/STOP.

L'afficheur indique: 'PAUSE'.

Si vous voulezPTRer la cassette, appuyez sur la

touche EJECT

Remarque:

• Avant d'effectuer la lecture d'une cassette, le magnétoscope nettoie automatiquement les têtes video et maintainient ainsi une bonne qualité de lecture.

P01 LECTURE 0:18

P01 PFLSE 0:16

Bobinage et rebobinage accélérés

1 Appuyez sur la touche PAUSE/STOPI
Appuyez sur la touche RET. RAPIDE (rebobinage) ou AV. RAPIDE (bobinage). La bande revient en arrêté ou avance en accéléré.
3 Appuyez sur la touche PAUSE/STOP I I I lorsque vous avez trouve le passage qui vous intesresse.

Recherche d'image

Vous avec le choix entre différentes vitesses de recherche d'image en avant ou en arrêté.

1 Appuyez sur la touche LECT.
2 Appuyez maintainant plusieurs fois sur la touche RET.RAPIDE ou AV.RAPIDE jusqu'à ce que vous ayez atteint la vitesse souhaitation. L'afficheur indique alors: 'RECH', 'LECT ACC', 'LECTURE AR' ou 'LECTURE'.
3 Appuyez sur la touche LECT. > lorsque vous avez trouve le passage qui vous interesse.

Remarque:

• La qualité de l'image est alterée pendant la recherche rapide de l'image. Le son est coupé. Ce n'est cependant pas un signe de mauvais fonctionnement.

Arrêt sur image/Super-ralenti

Appuyez sur la touche LECT. de la télécommande.
Appuyez sur la touche ARRET IMAGE. L'imag s'immobilise.

Chaque fois que vous réappuyez sur la touche ARRET IMAGE la bande avance d'une image. Maintenez la touche ARRET IMAGE appuyée. L'image défile au super-ralenti.

3 Appuyez sur la touche LECT. pour revenir à la vitesse de lecture normale.

Remarque importante:

• Si lors de l'arrêt sur image, vous remarquez un tremblement vertical de l'image, maintenez la touche PHASE appuyée jusqu'à ce que ce tremblement disparaisse.

Si vous avez depassé le réglage optimal, repêtez cette étape en appuyant à nouveau sur la touche PHASE

Ce réglage optimal du télévisueur n'est à effectuer qu'une seule fois: le magnétoscope le memorise automatiquement.

Tenez cependant compte du fait qu'avec des cassettes de mauvaise qualite, des perturbations peuvent malgre tout se produit.

Il ne s'agit pas d'un defaulted de fonctionnement de votre magnétoscope.

Ralenti

Appuyez sur la touche ARRET IMAGE

Appuyez à plusieurs reprises sur la touche

AV. RAPIDE ▷. Vous pouvez faire varier la vitesse de ralenti sur trois niveaux (1/7, 1/10 ou 1/14 de la vitesse de lecture normale). En appuyant plusieurs fois sur la touche RET. RAPIDE vous revenez à l'image arrêtée.

Pendant le ralenti, le son est coupé.

ARRETIMAGE 0:20

Comment savoir qu'elle est la position de la bande?

Il est utile de savoir combien de temps a déjà été utilisé sur la cassette.

Mais vous devez d'abord indiquer la durée de la cassette introduite dans l'appareil, pour que le temps déjà utilise soit affiché correctement. La durée d'une bande est indiquée sur le cassette en nombre de minutes, par ex. 'E180' correspond à une durée de 180 minutes.

Vous trouvrez cette indication en caractères d'imprimerie, à gauche sur le petit côte avant de la cassette. La durée effective peut cependant excéder la durée indiquée.

C45SETTE E180

Appuyez sur la touche CASS de la télécommande. L'afficheur indique la durée de la bande, par ex. 'CASSETTE E 180'.
Maintenant appuyez sur la touche + ou - pour selectionner la durée correcte de la cassette. Vous ave le choix dans l'ordre suivant: E30, E60, E90, E15, E120, E150, E180, E195, E200, E210, E240, E260, E300, EC30, EC45, E30, etc.
3 Appuyez sur la touche CASS de la télécommande pour confirmer les données entrées.

P D1 LECTURE 0:18

Au cours de toutes les opérations suivantes, bobinage, rebobinage, enregistrement, lecture, pause/arrêt, vous pouvez dire sur l'afficheur la durée de bande déjà utilisée, indiquée en minutes.

Quelques remarques importantes:

• Lorsque vous introduisez une nouvelle cassette, le magnétoscope doit d'abord calculer la durée de la cassette. C'est pourquoi apparaitra dans un premier temps ' - : - - ' et c'est n'est qu'après quelques secondes de déroulement que la durée correcte sera indiquée.
• La durée n'est indiquée exactement que lorsqu'il s'agit de cassettes européennes PAL/SECAM-VHS. Les cassettes fabriquées pour des apparciels NTSC-VHS n'indiquent pas la durée exacte.

Chercher une position déterminée de la bande

Lorsque vous avez enregistré deux ou plusieurs émissions sur une même cassette, pour ne pas vous obliger à chercher, votre apparéil vous propose une méthode de recherche automatique.

Chaque fois que vous lancez un enregistrement, votre magnétoscope enregistre un repère sur la bande. Vous pouvez rechercher ces repères sur la bande à l'aide des touches PRECEDENT et SUIVANT de la télécom-mande.

1 Appuyez sur la touche SUIVANT pour selectionner le repere suivant ou bien sur la touche PRECEDENT pour revenir au repere precedent.
L'afficheur du magnétoscope affichera 'SUIVANT' ou 'PRECEDENT'.
Dés que le magnétoscope a trové le repère, il se met automatiquement en mode lecture.

SUVPNT

0:20

Remarques:

• Si, en cours de recherche, vous appuyez sur une des touches de déroulement de bande (par ex. la touche LECT. ou PAUSE / STOP), le magnétoscope interrupt automatiquement la recherche automatique.
• Cette fonction est inopérante avec des bandes enregistrées sur un autre magnétoscope qui n'inscrit pas de repères.

Comment éliminer des perturbations d'image?

Chaque fais que vous introduisez une cassette dans le magnétoscope, celui-ci se positionne automatiquement sur la bonne piste (tracking).

Lorsqu'il s'agit d'enregistrements faits avec un autre apparéil, vous pouvez éventuelles améliorer le positionnement automatique:

1 Appuyez sur la touche LECT. de la télécommande.
Appuyez sur la touche PHASE de la télécommande.
Au moment où la qualité de lecture est la(Meilleure, appuyez sur la touche LECT. Ce réglage sera conservé jusqu'au retrait de la cassette.

Remarque:

• Certaines cassettes de location peuvent partager une mauvaise qualité d'image et de son. Il ne s'agit pas d'un défaut de fonctionnement de votre magnétiqueoscope.

5. COMMENT EFFECTUER UN ENREGISTREMENT DIRECT?

La méthode la plus simple d'enregistrer est

I'enregistrement direct d'une émission en cours.

Pour cela, procédez de la manière suivante:

Insérez une cassette. Le magnétoscope s'enclenché automatiquement. Vous pouvez également lemettre en marche en appuyant sur la touche
PAUSE/STOP
A l'aide de la touche + ou -, sélectionnez la chaîne sur laquelle vous désirez effectuer un enregistrement, par ex. 'P 01'.
Pour lancer l'enregistrement, appuyez sur la touche ENREG. de l'appareil.

Si you you servez de la telecommande, appuyez simultanement sur les touches A et

ENREG./OTR. Ainsi vous évitez d'enregistrer par erreur.

L'afficheur du magnétoscope indique: 'ENREGISTRE'.

Le magnétoscope enregistre l'émission souhaïée.

Avec la touche PAUSE/STOP yousteminez I'enregistrement.

Remarque:

• Si vous ne désirez pas enregistrer jusqu'à la fin de la cassette, réappuyez sur la touche ENREG.

L'afficheur indique alors l'heure de fin de l'enregistrement (également appelée heures OTR). A

chaque fois que vous appuyez sur la touche ENREG. ,vous augmentez la durée de

I'enregistrement de 30 minutes.

Si vous avez dépasse la durée souhaitée, vous pouvez revenir à la position normale d'enregistrement en appuyant sur la touche ANNUL. de la télécommande.

L'appareil s'arrête automatiquement à l'heure de fin d'enregistrement sélectionnée.

P01 ENREGI S TRE 0:18

Est-ce que je peux arrêter le télévisueur en cours d'enregistrement?

Quelques remarques générales:
Les numéroes de chaîne 'E 1' et 'E 2' sont prévus pour des enregistements à partir de sources extérieures (par l'intérimédiaire des prises Péritel 'EXT 1 ou 2').
Pour enregistrer une autre châne pendant l'enregistrement d'un programme de télévision, interrompez l'enregistrement en cours à l'aide de la touche PAUSE/STOP. Sélectionnez ensuite le nouveau numéro de châne et lancez
l'enregistrement en appuyant sur la touche ENREG.
Si vous avez oublie d'introduire une cassette, l'indication 'PAS CASSETT' apparait.
Si vous avez introduit par mégarde une cassette protégée, au moment de début l'enregistrement, l'indication 'PROTEGE' apparait.
La cassette sera ejectee automatiquement au bout de quelques secondes.
Si la cassette arrive à la fin en cours d'enregistrement, la cassette est ejectée automatiquement et le magnétoscope s'arrête après quelques minutes.
Un nouvel enregistrement efface automatiquement le précédent.

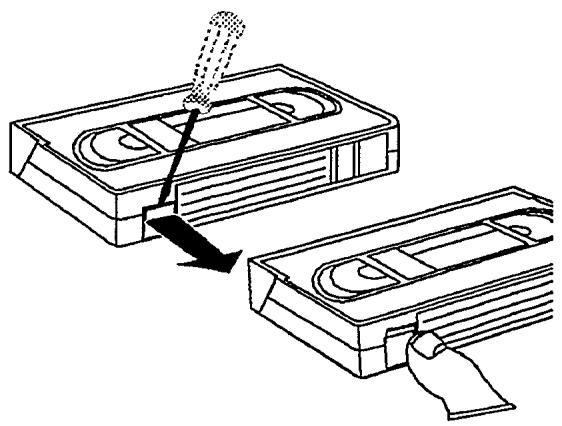

Anti-effacement

Pour éviter d'effacer par erreur un enregistrement important, cassez à l'aide d'un tournevis la languette (anti-effacement) située sur le petit côté de la cassette.

Si vous désirez annuler cette protection, vous pouvez remplacer la languette par un morceau de ruban adhéssif.

L'assemblage automatique des séquences

Avec l'assemblage automatique, vous pouvez assembler différents enregistements sans transitions génantes ('scintillagement')

1 Appuyez sur la touche LECT. . Cherche la position de la bande désirée puis interrompez la lecture en appuyant sur la touche PAUSE/STOP I I L'afficheur indique: 'PAUSE'.
Maintenant, vous pouvez lancer l'enregistrement comme d'habitude à l'aide de la touche ENREG.

P01 PUSE 0:16

6. COMMENT PROGRAMMER DES ENREGISTREMENTS?

Dans ce chapitre, vous apprendrez comment programmer le magnétoscope. Il se met en marche automatique, enregistre l'émission de télévision souhaitée et s'arrêté ensuite automatique.

Quelles instructions fault-il donner au magnétoscope?

Pour chaque enregistrement différé, il est nécessaire de fournir les données suivantes au magnétoscope:

• la date de l'enregistrement
• le numéro de la chaîne sur laquelle passé le programme
• l'heure de début de l'enregistrement
• l'heure de fin de l'enregistrement

SHOWVIEW

Si vous utilisez la 'Programmation ShowView', il vous faut seulement enter le code ShowView. Ce code renferme de manière chiffree toutes les informations dont le magnétoscope aura besoin.

Le magnétoscope mémorise toutes les données nécessaires à l'enregistrement dans ce qu'on appelle un bloc 'TIMER' et ce jusqu'à un mois à l'avance.

Votre magnétoscope peut<mémoriser jusqu'à 6 blocs 'TIMER'.

Véillez à ce que les blocs 'TIMER' ne se chevauchent pas dans les temps. Le magnétoscope doit d'abord arriver à la fin d'un bloc 'TIMER' pour pouvoir enregistrer le suivant.

Programmation 'ShowView'

Grçé à cette méthode, programmer devient aussi simple que composer un numéro de téléphone. Il suffit d'entrée le code ShowView (de trois à neuf chiffres) indiquédans votre magazine TV à coté de l'émission. Vérifiéz si vous avons bien introduit une cassette non protégée.

1 Appuyez sur la touche SHOWVIEW/TIMER de la télécommande.

L'afficheur du magnétoscope indique des pointillés.

Pour arrêté, appuyez sur la touche ANNUL.

Entrez le code ShowView à l'aide des touches numériques 0-9. Vous trouvez ce code (de trois à neuf chiffres) dans votre magazine TV à coté de l'émission concernée.
Si vous avons entrez un faux numéro, annulez le en appuyant sur la touche ANNUL.
Pour programmer des enregistements quotidiens ou hebdomadaires, appuyez une ou deux fois sur la touche SELECT. L'afficheur indique brèvement soit 'Q' (=quotidien), soit 'H' (=hebdomadaire). Les enregistements quotidiens ne peuvent être programmes que du lundi au vendredi.
Appuyez sur la touche SHOWVIEW/TIMER. Le code programme sera maintainant dechiffre. L'afficheur indique les informations correspondantes.

Vous pouvez effacer des données fausses avec la touche ANNUL.

SHOWVIEW

653408---

Remarque:

• Lorsque le numéro de châîne, par ex. 'E 2', clignote sur l'afficheur, le magnétoscope ne peut pas étabrir une relation logique entre le nom de la châîne de télévision (par ex. 'TF1') traduit à partir du code ShowView et le numéro de châîne mémorié dans le magnétoscope (par ex. 'P 02').

Selectionnez alors le bon numero de chaine à l'aide de la touche + ou - et appuyez sur la touche SHOWVIEW/TIMER. Le magnétoscope memorise cette nouvelle attribution (par ex. TF1 = P 02). Dorenant il s'y refère lors de toutes les programmes ShowView sur cette chaine.

5 Confirmez les données correctes avec la touche SHOWVIEW/TIMER.

Remarque:

• Certaines émissions de télévision duront plus longtemps qu'indiqué dans le journal TV. Si vous foulez désirir une heures de fin d'enregistrement plus tardive, appuyez sur la touche PHASE L'heure de fin apparait sur l'afficheur. Chaque fois que vous appuyez sur la touche PHASE , vous ajoutez 15 minutes. Confirmez les données avec la touche SHOWVIEW/TIMER. * Voulez vous utiliser le numéro de programme 'E 2 ' pour enregistrer à partir d'une source extérieure (par ex. à partir d'un tuner satellite)? Confirmez les données indiquées à l'étape # en appuyant sur la touche SHOWVIEW/TIMER.

• Si l'afficheur indique 'ERREUR CODE', le code numérique est faux ou a été mal saisi. Recommencé ou annulez la saisie à l'aide de la touche VEILLE Ⓞ.

• Si l'afficheur indique 'HORLOGE', l'horloge interne n'est pas réglée. Réglez l'horloge.
• Les enregistements quotidiens ne peuvent être programmés que du lundi au vendredi.
• Lors de la programmation 'quotidienne/ hebdomadaire' le premier enregistrement doit être effectué dans la période même.

Programmation par le magnétoscope

Vous pouvez introduire sur le magnétoscope les données pour six enregistements et les memoriser.

Vérifiez si vous avez bien introduit une cassette. Maintenant vous devez introduire étape par étape toutes les données nécessaires pour un enregistrement différé.

Pour ce faire, vous pouvez utiliser les touches numériques 0-9 de la télécommande ou bien la touche + ou -.

1 Appuyez deux fois sur la touche SHOWVIEW/TIMER de la télécommande.

Sur l'afficheur du magnétoscope apparait un bloc 'TIMER' libre.

2 Appuyez sur la touche SHOWVIEW/TIMER

L'afficheur indique: 'DATE'.

Entrez maintainant la date de l'enregistrement.

Pour programmer des enregistrements quotidiens ou hebdomadaires, appuyez une ou deux fois sur la touche SELECT. L'afficheur indique brèvement soit 'QUOT L-V' (=quotidien), soit 'HEBDO' (=hebdomàtaire). Des enregistrements quotidiens ne peuvent être programmes que du lundi au vendredi.

Quelques remarques:

• Vous pouvez préprogrammer des émissions jusqu'à 31 jours (1 mois) à l'avance.

Par exemple, si aujourd'hui nous sommes les 16 mars et vous entrez comme date '14', l'enregistrement se fera le 14 avril.

Si une émission commence à minuit, donc à '00.00' heures, entrez comme date d'enregistrement la date du jour suivant.

3 Appuyez sur la touche SHOWVIEW/TIMER

L'afficheur du magnétoscope indique: 'PROGRAMME'.

Entrez maintainant le numéro de la chaine dont vous pouze enregistrer l'émission.

TIMER
TIMER	JEBLT	20:00

4 Appuyez sur la touche SHOWVIEW/TIMER. L'afficheur du magnétoscope indique: 'DEBUT'. Entrez maintainant l'heure de début de l'enregistrement.
5 Appuyez sur la touche SHOWVIEW/TIMER. L'afficheur du magnétoscope indique: 'FIN'. Entrez maintainant l'heure de fin de l'enregistrement.
Appuyez une nouvelle fois sur la touche SHOWVIEW/TIMER. La programmation est ainsi terminée. Les données entrées apparaîtront pendant quelques secondes sur l'afficheur (DAT =date, P = numéro de châne).

Quelques remarques générales concernant la programmation:

• La mémorisation dans un bloc 'TIMER' ne fonctionne que si le magnétoscope est en veille. Si au moment de lancer un enregistrement différé le magnétoscope est en marche, le message 'ENREG BLOC' s'allume sur l'afficheur.
• Si en cours d'un enregistrement différé, la cassette arrive au bout, le magnétoscope l'éjecte automatiquement.
• Au cas où vous auriez oublie d'introduire une cassette avant de programme, l'afficheur du magnétoscope indique: 'PAS CASSETT'.
• Si pour l'enregistrement vous avez introduit une cassette protégée, après la programmation l'afficheur du magnétoscope indique pendant quelques secondes 'PROTEGE'. Ensuite la cassette est éjectée.
• Lorsque vous avezprogrammé tous les blocs 'TIMER', l'afficheur du magnétoscope indique: 'TOUT OCCUPE'.

Comment enregistrer à partir d'un tuner satellte?

Vous pouvez également programmer des enregistements à partir d'un tuner satellite externe.

Raccordez le tunes à la prise EXT2. Vérifiez s'il est bien mis en marche et si le bon émetteur SAT a été choisi.
Utilisez l'une des deux méthodes pour programmer un bloc TIMER. Au moment de programmer,CHOisissez le numero de programme 'E 2' pour la source d'enregistrement externe.

Remarque:

• Si vous utilise la 'Programmation ShowView' pour l'enregistrement d'un tel émetteur satellite 'externe', le magnétoscope désits automatiquement 'E 2'.

Le message d'erreur 'SV INCONNU' peut ainsi être ignoré.

Comment interrompre un enregistrement différé?

En cours d'un enregistrement différé, l'utilisation manuelle du magnétoscope n'est pas possible.

Si vous voulez interrompre un enregistrement différent, appuyez sur la touche VEILLE.

Comment vérifier ou corriger un bloc 'TI-MER'?

1 Appuyez deux fois sur la touche SHOWVIEW/TIMER de la télécommande.
2 Appuyez à plusieurs reprises sur la touche + ou - jusqu'à ce que le bloc 'TIMER' que vous pouze vérifier ou corriger apparaisse sur l'afficheur. Les blocs 'TIMER' seprésentent dans l'ordre chronologique sur l'afficheur.
3 Appuyez maintainant à plusieurs reprises sur la touche SHOWVIEW/TIMER. La date de l'enregistrement, le numéro de la châne, l'heure de début et l'heure de fin sont affichés successivement et vous pouvez effectuer les modifications. Quand vous entrez la date de l'enregistrement, vous pouvez désirir l'enregistrement quotidien/hebdomadaire/unique à l'aide de la touche SELECT
Pour finir, appuyez sur la touche SHOWVIEW/TIMER Si vous avez effectue des corrections, les dernières données entrees sont maintainant en memoire. Le bloc 'TIMER' que vous venez de vérifier ou de corri ger apparaitra pour quelques secondes sur I'afficheur du magnétoscope.

Remarque:

• Les enregistements quotidiens ne peuvent être programmés que du lundi au vendredi.
• Lors de la programmation 'quotidienne/ hebdomadaire' le premier enregistrement doit être effectué dans la période même.

Comment effacer un bloc 'TIMER'?

1 Appuyez deux fois sur la touche SHOWVIEW/TIMER de la télécommande.
2 Appuyez à plusieurs reprises sur la touche + ou - jusqu'à ce que le bloc 'TIMER' que vous pouze effacer apparaissé sur l'afficheur du magnétoscope.
3 Appuyez sur la touche ANNUL. Le bloc 'TIMER' est effacé. L'afficheur du magnétoscope indique: 'DAT --- P ---'.

7. PARTICULARITÉS ET OPTIONS DE VOTRE MAGNETOSCOPE

En supplément aux fonctions déjà décrites, votre magnétoscope vous offre quelques options et particularités qui augmenteront encore votre comport.
Voues en apprenez davantage dans les pages suivantes.

Mode tuner. Voitre magnétoscope comme extension de votre téléviseur

Vous pouvez également utiliser votre magnétoscope comme récepteur de télévision (tuner). Ceci est pratic que saopy téléviseur n'a pas de télécommande ou si le nombre de chaînes que vous pourriez receivevoir dépasse le nombre de chaînes disponibles sur le téléviseur.
Vous pouvez utiliser un décodeur raccordé.

Procedez alors de la maniere suivante:

Mettez votre téléviseur en marche. Sélectionnez le numéro de chaîne que vous avez prévu pour la lecture à partir du magnétoscope.
Appuyez sur la touche TUNER de la télécommande. L'afficheur indique TUNER' ainsi qu'un numero de chaine.
3 Sélectionnez le numéro de chaine souhaité à l'aide de la touche + ou -
Si vous ne désirez plus regarder la télévision, arrêtez le magnétoscope en appuyant sur la touche VEILLE

Commutation manuelle du standard de télévision

Lorsque you effectuez la lecture d'une cassette de location ou si vous faites des enregistements à partir d'une source extérieure (par ex.amera video par l'intermédiaire d'une prise Péritel EXT2), il peut arriver que la commutation automatique entre le standard de télévision PAL et SECAM soit instable.

Avant d'enregistrer, sélectionnez le standard de votre source d'enregistrement au moyen de la touche STANDARD.

Vous pouvez également le changer au moment de la lecture.

L'afficheur indique pendant quelques secondes:

Appuyer une fois

: 'PAL' pour le standard PAL-B,G

Appuyer deux fois

: 'SECAM' pour le standard SECAM-L

Appuyer trois fois

: 'MESECAM' pour le standard ME-SECAM

Si vous interrompez l'enregistrement au moyen de la touche PAUSE/STOP, le magnétoscope commute à nouveau sur 'automatique'.

Verrouillage enfants

Cette fonction empêche l'utilisation de votre magnétoscope par des personnes non autorisées, car toutes les touches de fonction sont bloquées. Si une touche est actionnée, l'afficheur indique alors pendant quelques secondes 'INOPERANT'. Mais soyez sans crainte: Les enregistements différés sont effectuels malgré le verrouillage enfants et ne peuvent pas'être interrompus.

Le magnétoscope doit être en veille. Maintenez alors la touche VEILLE de la télécommande appuyée pendant plus de cinq secondes jusqu'à ce que l'afficheur indique: 'INOPERANT'. Le verrouillage enfants est maintainant activé.

Gardez la télécommande en un lieu sûr.

Si vous désirez désactiver le verrouillage enfants, ré-appuyez sur la touche VEILLE et maintenez la touche appuyée pendant plus de cinq secondes. Au bout de cinq secondes, vous verrez apparaitre sur l'afficheur l'indication: 'FONCTIONNEL'.

Mode visualisation

Si un autre apparéil (magnétoscope, décodeur, récepteur satellite ou laser disc) est raccordé à la prise EXT2, vous disposez de quelques fonctions supplémentaires.

• Lorsque le magnétoscope est en marche (par ex.: stop, tuner, enregistrement) et si l'autre apparéil émet un signal de commande, le magnétoscope identifie ce signal et commute automatiquement en mode 'visualisation'. L'afficheur indique: 'E 2 vers TV'.

Vous pouvez activer ou désactiver ce mode 'visualisation' à l'aide de la touche MONITEUR.

• Lorsque le magnétoscope est en veille, l'autre apparéil reste relié au téléviseur par le cable Péritel, via le magnétoscope.

Remarque:

• Dans le cas où vous avons sélectionné le numéro de châne 'E 1' ou 'E 2' ou un numéro de châne codée et liée à un décodeur, le magnétoscope ne pourra pas commuter en mode visualisation.

• La fonction ne réagit que si le téléviseur est équi-pé d'un commutateur à cet effet.

La fonction moniqueur TV

Avec la touche MONITEUR, vous pouvez commuter le télévisueur sur le numero de chaine 'AV' (= entering AudioVideo). Cette opération vous permet de visualiser l'image du magnétoscope sur l'écran de votre télévisueur. Pour cela, le magnétoscope doit être en marche.

VCR MONT

L'afficheur indique pendant quelques secondes 'VCR MONIT'. En réappuyant sur la même touche, cette fonction est désactivée.

Remarque:

• La fonction moniteur ne réagit que si le télévisueur est équipé d'un commutateur à cet effet.
• La touche de fonction monitér ne réagit pas pendant la lecture.

Arrêt automatique

Si vous n'utilise pas une des fonctions suivantes du magnétoscope pendant quelques minutes, la fonction est désactivée.

Cela évite une usure de votre cassette et une consommation inutilde courant.

Le magnétoscope est:

sur 'STOP' il s'arrête

sur 'PAS CASSETT' il s'arrête

sur 'PAUSE' il commute sur 'STOP'

sur 'ARRET IMAGE' il commute sur 'LECTURE'

sur par ex. 'RECH' il commute sur 'LECTURE'

sur 'RALENTI' il commute sur 'LECTURE'

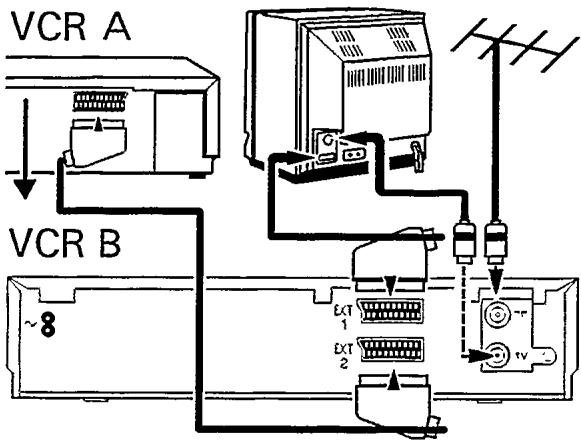

Enregistrement à partir d'un autre magnétoscope

Ce magnétoscope vous permet d'effectuer des enregistements à partir d'une source extérieure, donc par ex. de copier une bande enregistrée à partir d'un autre magnétoscope ou d'uneamera video sur le yourselves. Pour cela, il faut un cable Péritel (câble Scart).

Raccordez vous magnétoscope à l'appareil à partir duquel vous pouze enregistrer, c'est-à-dire par exemple un deuxième magnétoscope.

Branchez le cable Péritel à la prise Péritel de chacun des deux apparêils. Sur votre apparéil, utilisez la prise EXT2.

Remarque:

• Dans la description suivante, votre magnétoscope est utilisé comme apparéil d'enregistrement et est appelé VCR B; l'autre apparéil est utilisé comme apparéil de lecture et est appelé VCR A.

Introduisez la cassette enregistrée dans le VCR A et une cassette vierge dans le VCR B.
3 Sélectionnez maintenant sur le VCR B le numéro de châne 'E 2'. Celui-ci se trouve pres du número de programme 'P 01' (P 01 - E 1 - E 2). A cet effet, utilisez la touche + ou -.
Pour lancer l'enregistrement, appuyez sur la touche d'enregistrement ENREG. sur le VCR B et sur la touche de lecture LECT. sur le VCR A.
Si vous désirez arrêté la copie, appuyez sur la touche PAUSE/STOPI sur les deux apparêils.

Réception Secam/Pal

Ce magnétoscope vous permet de receivevoir en couleur des chaînes au standard PAL-B,G et SECAM-L.

Evidemment, pour cela votre téléviseur doit également être équipé pour receivevoir ces standards.

Le magnétoscope commute automatiquement du standard PAL au standard SECAM.

8. AVANT DE FAIRE APPEL A UN TECHNICIEN

Problème	Cause possible
L'appareil ne réagit pas à l'action des touches	* Pas d'alimentation en courant * Un enregistrement différé est en cours * Panne technique - Enlevez la prise secteur durant 30 secondes - rebranchez-la. Si cela reste sans effet, vous pouvez: 1. Enlever la prise du secteur 2. Main-tenir les touches [← RET. RAPIDE, AV. RAPIDE →] et → appuyées et rebrancher la prise de secteur. Toutes les mémoires seront remises à la position initiale (effacées). * Verrouillage enfants activé.
La télécommande ne fonctionne pas	* Piles trop faibles. * Dérangement dû à des tubes fluorescents/à de puissants rayons solaires.
Pas de lecture du magnétoscope	* Pas d'enregistrement sur la cassette * Sur le télévisuer le numéro de chaîne du magnétoscope VCR est mal scLECTIONné ou mal régle. * Câble de raccordement entre télévisuer et magnétoscope défaillant.
Mauvaise lecture du magnétoscope	* S'il s'agit de cassettes de location - utilisez la touche PHASE →. * Cassette très usée ou de mauvaise qualité. * Têtes video encrassées. Introduisez une cassette - effectuez la lecturependant quelques secondes - rétirez-la; répétez cette opération plusieurs fois. A chaque fois, vous enclenchez ainsi le dispositif de nettoyage des têtes.
Pas d'enregistrement possible	* Châne de télévision non的记忆e ou mal sclectionnée. * Une cassette protégée a été introduite.
Enregistrement différé ne fonctionne pas.	* Les heures de début et de fin ont été mal programmes. * L'heure/la date ne sont pas justes. * Une cassette protégée a été introduite. * Le magnétoscope se trouvait en position 'Mode tuner'
Perturbations de l'image/du son lors de la réception télévisée.	* Faites un essai en plaçant le commutateur d'atténuation SIG sur la position H.

9. CHARACTERISTIQUES TECHNIQUES, ACCESSORIES

Caracteristiques techniques

Tension secteur 220 à 240 V
- Fréquence secteur 48 - 52 Hz
- Consommation 15 W (9,5 W typique en mode veille)
Durée de bobinage/rebobinage 95 s pour E-180
- Température ambiente pendant le fonctionnement +10^ C à +35^ C
- Humidité relative 20% à 80%

• Position d'utilisation Inclinaison max. 15^ de tous les côtés
• Dimensions 380 × 338 × 86 mm (pieds inclus)
• Poids 4,6 kg
• Résolution video VHS ≥240 lignes
  Audio (SP) 80Hz - 10KHz (≤8dB)
• Sécurité en cas de panne de courant: émetteur 1 an, Horloge/TIMER'7 heures.

Accesoires livrés avec l'appareil

Mode d'emploi
- Télécommande et piles
Cable d'antenna

Cable sector
Cable Péritel (scart)

Pour pouvoir identifierer votre apparéil en cas de vol éventuel, notez le numéro de série (SER.NR.) dans l'illustration ci-dessous. Vous trouvez le numéro de série au verso de l' apparéil sur la plaque de constructeur. De même les réponses du service après-vente à vos questions seront beaucoup plus effectives si vous connaissiez les données de votre plaque de constructeur. Veillez à conserver cette page.

TYPE

3SB469

WD xx

SER.NR. .

Information sur la garantie et le service après-vente en FRANCE

Cet appeareil RADIOLA a ete fabriqué avec le souci de vous donner entière satisfaction. Sa garantie contractuelle est de la responsabilité du point de vente.

Cette garantie qui peut varier tant en durée qu'en contenu, ainsi que les modalités de service après-vente, doivent vous'être précisées lors de l'achat par le vendeur qui, de plus, vous conseillera en cas de panne ou de défaillance.

A cet effet, il vous est demandé de conserver soigneusement votre facture et/ou le present document dûment rempli et signé et/ou le contrat de garantie qui vous aura été remis conformément au décret N° 87-1045 du 22 décembre 1987.

Pour sa part, RADIOLA, soucieux de l'intérêt des consommateurs, apporte sa contribution aux efforts des points de vente, que ce soit en matière de garantie ou de service après-vente:

-matériellement, par la formation, l'assistance technique, la fourniture de pieces détachées,

-financièrement, selon des modalités précises définies entre RADIOLA et le point de vente.

Rappel: Vous bénéficiaz en tout état de cause des dispositions des articles 1641 et suivants du code civil relatifs à la garantie légale.

• Aucune garantie ne peut être mise en oeuvre si la déterioration résultat d'une cause étrangère à l'appareil ou du non respect des prescriptions d'utilisation.

Service consommateurs RADIOLA:

B.P.59-77423MARNE LA VALLEE CEDEX 2,Tel.: [phone]

RADIOLA, une marque distribuée par : SNC PHILIPS ELECTRONIQUE DOMESTIQUE - RCS NANTERRE B 333 760 833.

Tableau d'émetteurs SECAM L,L':

Tableau d'émetteurs PAL-B,G:

canal

norme

bande

fre-quence (f.lhz)

canal

norme

bande

fre-quence (f.lhz)

canal

norme

bande

fre-quence (f.lhz)

canal

norme

bande

fre-quence (f.lhz)

-

L'

VHF I

55.75

e60

L

UHF

783.25

e2

VHF I

48.25

e60

UHF

783.25

-

L'

VHF I

60.50

e61

L

UHF

791.25

e3

VHF I

55.25

e61

UHF

791.25

-

L'

VHF I

63.75

e62

L

UHF

799.25

e4

VHF I

62.25

e62

UHF

799.25

-

L'

VHF III

176.00

e63

L

UHF

807.25

e5

VHF III

176.25

e63

UHF

807.25

-

L

VHF III

184.00

e64

L

UHF

815.25

e6

VHF III

182.25

e64

UHF

815.25

-

L

VHF III

192.00

e65

L

UHF

823.25

e7

VHF III

189.25

e65

UHF

823.25

-

L

VHF III

200.00

e66

L

UHF

831.25

e8

VHF III

198.25

e66

UHF

831.25

-

L

VHF III

208.00

e67

L

UHF

839.25

e9

VHF III

203.25

e67

UHF

839.25

-

L

VHF III

216.00

e68

L

UHF

847.25

e10

VHF III

210.25

e68

UHF

847.25

e21

L

UHF

471.25

e69

L

UHF

855.25

e11

VHF III

217.25

e69

UHF

855.25

e22

L

UHF

479.25

B

L

VHF3

116.75

e12

VHF III

224.25

-

VHF I

69.25

e23

L

UHF

487.25

C

L

VHF3

128.75

-

VHF I

53.75

-

VHF I

76.25

e24

L

UHF

495.25

D

L

VHF3

140.75

-

VHF I

62.25

-

VHF I

83.25

e25

L

UHF

503.25

E

L

VHF3

152.75

-

VHF II

82.25

-

VHF II

90.25

e26

L

UHF

511.25

F

L

VHF3

164.75

-

VHF III

175.25

-

VHF II

97.25

e27

L

UHF

519.25

G

L

VHF3

176.75

-

VHF III

183.25

-

VHF II

104.25

e28

L

UHF

527.25

H

L

VHF3

188.75

-

VHF III

192.25

s1

VHF I

105.25

e29

L

UHF

535.25

I

L

VHF3

200.75

-

VHF III

201.25

s2

VHF III

112.25

e30

L

UHF

543.25

J

L

VHF3

212.75

-

VHF III

210.25

s3

VHF III

119.25

e31

L

UHF

551.25

K

L

VHF3

224.75

e21

UHF

471.25

s4

VHF III

126.15

e32

L

UHF

559.25

L

L

VHF3

236.75

e22

UHF

479.25

s5

VHF III

133.25

e33

L

UHF

567.25

M

L

VHF3

248.75

e23

UHF

487.25

s6

VHF III

140.25

e34

L

UHF

575.25

N

L

VHF3

260.75

e24

UHF

495.25

s7

VHF III

147.25

e35

L

UHF

583.25

O

L

VHF3

272.75

e25

UHF

503.25

s8

VHF III

154.25

e36

L

UHF

591.25

P

L

VHF3

284.75

e26

UHF

511.25

s9

VHF III

161.25

e37

L

UHF

599.25

Q

L

VHF3

296.75

e27

UHF

519.25

s10

VHF III

168.25

e38

L

UHF

607.25

s21

L

HYP

303.25

e28

UHF

527.25

s11

VHF III

231.25

e39

L

UHF

615.25

s22

L

HYP

311.25

e29

UHF

535.25

s12

VHF III

238.25

e40

L

UHF

623.25

s23

L

HYP

319.25

e30

UHF

543.25

s13

VHF III

245.25

e41

L

UHF

631.25

s24

L

HYP

327.25

e31

UHF

551.25

s14

VHF III

252.25

e42

L

UHF

639.25

s25

L

HYP

335.25

e32

UHF

559.25

s15

VHF III

259.25

e43

L

UHF

647.25

s26

L

HYP

343.25

e33

UHF

567.25

s16

VHF III

266.25

e44

L

UHF

655.25

s27

L

HYP

351.25

e34

UHF

575.25

s17

VHF III

273.25

e45

L

UHF

663.25

s28

L

HYP

359.25

e35

UHF

583.25

s18

VHF III

280.25

e46

L

UHF

671.25

s29

L

HYP

367.25

e36

UHF

591.25

s19

VHF III

287.25

e47

L

UHF

679.25

s30

L

HYP

375.25

e37

UHF

599.25

s20

VHF III

294.25

e48

L

UHF

687.25

s31

L

HYP

383.25

e38

UHF

607.25

s21

HYP

303.25

e49

L

UHF

695.25

s32

L

HYP

391.25

e39

UHF

615.25

s22

HYP

311.25

e50

L

UHF

703.25

s33

L

HYP

399.25

e40

UHF

623.25

s23

HYP

319.25

e51

L

UHF

711.25

s34

L

HYP

407.25

e41

UHF

631.25

s24

HYP

327.25

e52

L

UHF

719.25

s35

L

HYP

415.25

e42

UHF

639.25

s25

HYP

335.25

e53

L

UHF

727.25

s36

L

HYP

423.25

e43

UHF

647.25

s26

HYP

343.25

e54

L

UHF

735.25

s37

L

HYP

431.25

e44

UHF

655.25

s27

HYP

351.25

e55

L

UHF

743.25

s38

L

HYP

439.25

e45

UHF

663.25

s28

HYP

359.25

e56

L

UHF

751.25

s39

L

HYP

447.25

e46

UHF

671.25

s29

HYP

367.25

e57

L

UHF

759.25

s40

L

HYP

455.25

e47

UHF

679.25

s30

HYP

376.25

e58

L

UHF

767.25

s41

L

HYP

463.25

e48

UHF

687.25

s31

HYP

383.25

e59

L

UHF

775.25

e49

UHF

695.25

s32

HYP

391.25

e50

UHF

703.25

s33

HYP

399.25

e51

UHF

711.25

s34

HYP

407.25

e52

UHF

719.25

s35

HYP

415.25

e53

UHF

727.25

s36

HYP

423.25

e54

UHF

735.25

s37

HYP

431.25

e55

UHF

743.25

s38

HYP

439.25

e56

UHF

751.25

s39

HYP

447.25

e57

UHF

769.25

s40

HYP

458.25

e58

UHF

767.25

s41

HYP

463.25

e59

UHF

775.25
