Caractéristique	Détails
Type de produit	Support mural pour téléviseur
Compatibilité	TV de 32" à 70"
Capacité de charge	Jusqu'à 45 kg
Type de montage	Fixation murale
Inclinaison	Inclinaison de -5° à +15°
Rotation	Rotation à 180°
Matériaux	Acier robuste
Dimensions du produit	Dimensions spécifiques non fournies
Installation	Installation facile avec instructions incluses
Maintenance	Vérification régulière des fixations recommandée
Sécurité	Respecter les instructions d'installation pour éviter tout accident
Garantie	Garantie limitée (détails à vérifier auprès du fabricant)

FOIRE AUX QUESTIONS - LIFT30X OmniMount

Comment installer le support mural OmniMount LIFT30X ?

Pour installer le support mural OmniMount LIFT30X, suivez les étapes suivantes : 1. Choisissez un emplacement solide sur le mur. 2. Utilisez un niveau pour marquer l'emplacement des trous de montage. 3. Percez les trous et insérez les chevilles fournies. 4. Fixez le support au mur à l'aide des vis. 5. Fixez votre écran au support en suivant les instructions spécifiques du produit.

Quelle est la capacité de poids maximale du support OmniMount LIFT30X ?

Le support mural OmniMount LIFT30X peut supporter un poids maximal de 30 kg.

Le support est compatible avec quel type de téléviseurs ?

Le support OmniMount LIFT30X est compatible avec les téléviseurs plats de 32 à 55 pouces, avec des modèles de montage VESA standard.

Comment ajuster l'inclinaison du support ?

L'inclinaison du support OmniMount LIFT30X peut être ajustée en dévissant les vis situées sur le mécanisme d'inclinaison et en positionnant l'écran à l'angle souhaité, puis en resserrant les vis.

Que faire si le support ne tient pas bien au mur ?

Assurez-vous que le support est monté sur un mur solide et que toutes les vis et chevilles sont correctement installées. Vérifiez également que le poids du téléviseur ne dépasse pas la capacité maximale du support.

Comment retirer le téléviseur du support ?

Pour retirer le téléviseur du support, consultez le manuel d'instructions pour localiser le mécanisme de déverrouillage. Suivez les étapes pour déverrouiller le téléviseur et le soulever délicatement hors du support.

Le support est-il ajustable en hauteur ?

Le support mural OmniMount LIFT30X offre un système de levage qui permet d'ajuster la hauteur de l'écran selon vos besoins.

Où puis-je trouver des pièces de rechange pour le support ?

Vous pouvez trouver des pièces de rechange pour le support OmniMount LIFT30X sur le site officiel d'OmniMount ou auprès de détaillants spécialisés en matériel audiovisuel.

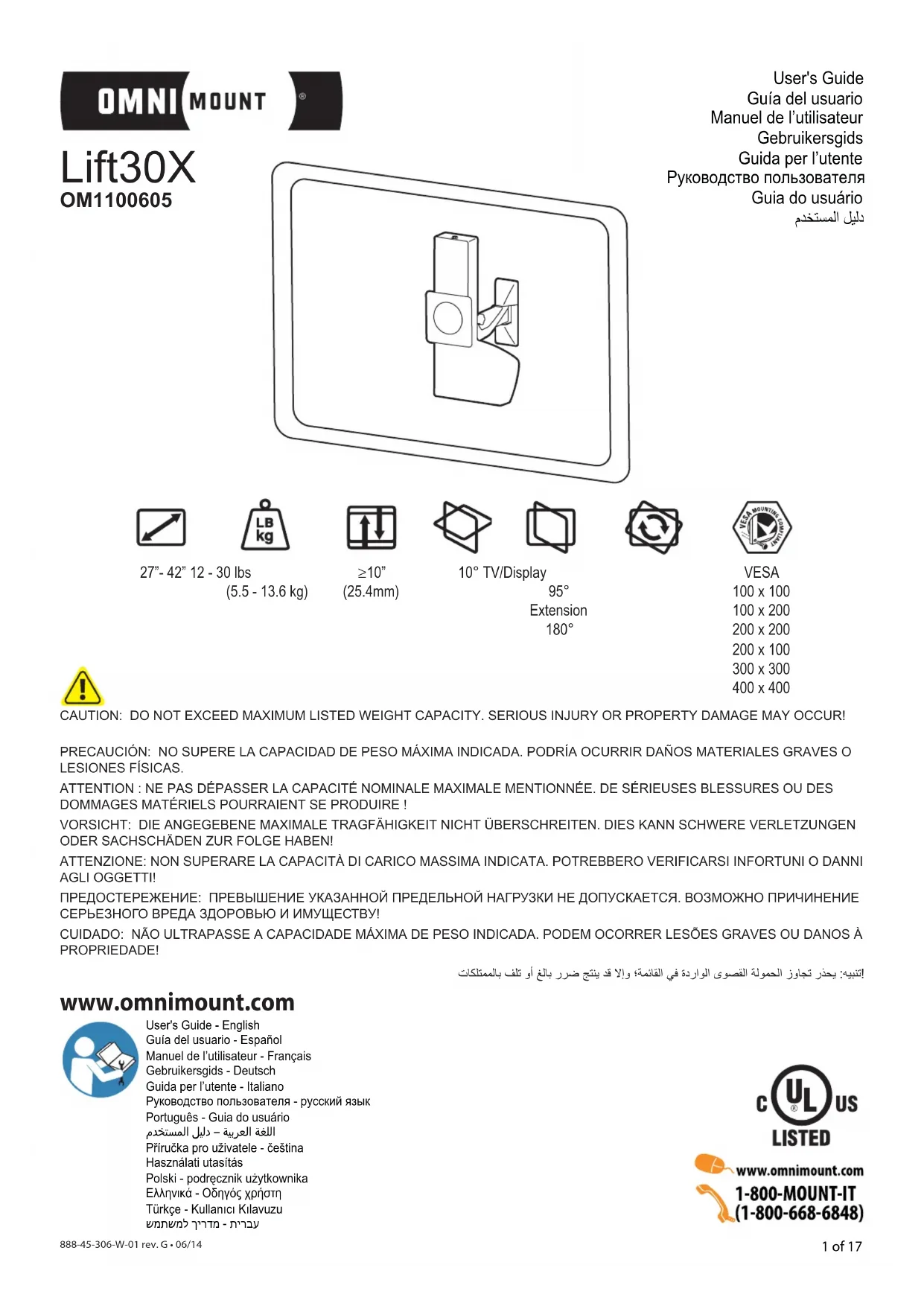

MODE D'EMPLOI LIFT30X OmniMount

Manuel de l'utilisateur - Français

Dénégation de responsabilité – OmniMount Systems, Inc. vise l'exactitude et la complétude du présent manuel, toutefois, ne prétend en aucun cas que les informations contenues dans le présent document couvrent tous les détails, conditions ou variations. Lentreprise ne prévoit pas non plus tous les cas de figures possibles liés à l'installation ou à l'utilisation de ce produit. Les informations contenues dans le présent document sont sujettes à modification sans préavis, ni obligation quelconque. OmniMount Systems, Inc. ne fait aucune déclaration quant à une garantie expresse ou implicite concernant les informations contenues dans le présent document. OmniMount Systems, Inc. n'est en aucun cas responsable de l'exactitude, de l'exhaustivité, ni de la suffisance des informations contenues dans le présent document.

Supports muraux

ATTENTION : SI VOUS NE LISEZ, NI NE COMPRENEZ, NI NE SUIVEZ SOIGNEUSEMENT TOUTES CES INSTRUCTIONS, IL POURRAIT S'ENSUIVRE DES BLESSURES GRAVES, DES D'OMMAGES MATÉRIELS OU L'ANNULATION DE LA GARANTIE!

L'installateur est responsable de s'assurer de l'exactitude de l'assemblage et de l'installation de toutes les composantes, conformément aux instructions fournies. Si vous ne comprenez pas ces instructions ou pour toute question ou problème, veuillez contacter le service à la clientèle au 1-800-668-6848 ou [e-mail].

Si le produit est endommagé ou que des fixations sont manquantes ou endommagées, n'installez pas le produit. Si vous avez besoin de pièces ou de quincaillerie de rechange, veuillez contacter le Service à la clientèle au 1-800-668-6848 ou [e-mail]. Pour les clients internationaux, contactez le détaillant auprès duquel vous avez acheté le produit.

La quincaillerie fournie est conçue pour servir sur des parois verticales en bois ou en béton massif. Un mur à poteau en bois est défini comme constitué au minimum de poteaux de 2x4 (51 mm ou 2 po de large par 102 mm ou 4 po de profondeur) avec un maximum de 16 mm (5/8 po) de cloison sèche. La quincaillerie incluse n'est pas conçue pour servir sur des poteaux métalliques, ni des murs en briques de mâchefer. Si vous nêtes pas sûr de la construction de votre mur, veuillez consulter un maître d'éœuvre ou installateur qualifié pour obtenir de l'aide. Pour que l'installation soit sécuritaire, le mur d'installation doit pouvoir supporter 4 fois le poids de la charge appliquée. Si tel n'est pas le cas, la surface doit être renforcée en conséquence. L'installateur doit s'assurer que la structure du mur et la quincaillerie utilisée pour n'importe quelle méthode de fixation peuvent supporter sans danger le poids de tous les équipements.

DEUTSCH DISCLAIMER - WARNING INFORMATION

Déterminez l'emplacement de pose.

Localisez le support de fixation murale sur le mur en utilisant les dimensions ci-dessous, à titre indicatif.

ATTENTION : Avant de procéder à cette installation, consultez les recommandations du fabricant sur le choix d'un emplacement de pose qui garantira des performances optimales dans le guide produit de votre TV/grand écran. Les considérations relatives à l'emplacement de pose peuvent inclure : La hauteur et l'angle de vision de la TV/du grand écran – en fonction de la hauteur de pose et de la distance des sièges, des dimensions de la pièce et de la taille de la TV/du grand écran, de l'accès aux prises de courant, des connexions des câbles pour haut-parleurs et autres périphériques, de la protection contre l'éblouissement et contre la chaleur, (fenêtres, lampes, cheminée, conduits d'air) et des vibrations.

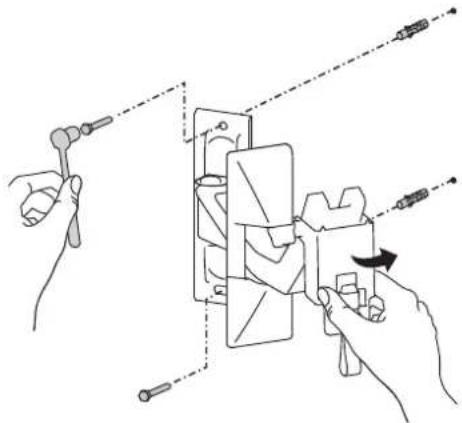

Les trous que vous allez percer doivent être d'une profondeur minimale de 80 mm et correctement placés dans le béton (pas dans les joints). Si vous percez dans une partie insuffisamment résistante, repositionnez la platine pour que les 2 trous soient tous situés dans le béton!

ACHTUNG:

Des chevilles qui ne sont pas entièrement insérées dans le béton risquent de créer une faiblesse dans le montage et d'entraîner des dommages corporels et/ou matériels. En cas de doute, contactez un professionnel.

Assurez-vous que le support d'extension est horizontal.

Testez les diamètres et les longueurs de vis afin de trouver celles qui conviennent pour votre TV/grand écran.

REMARQUE : Si un socle est déjà fixé à votre TV/grand écran, démontez-le selon les instructions du fabricant de la TV/de l'écran.

Repérez la disposition et l'écartement des trous du téléviseur ou de l'écran.

Instructions de démontage rapide : pour démonter l'écran du mur, tirez sur la sangle en dessous du support d'extension.

Important ! Vous devez ajuster le produit une fois l'installation terminée. Assurez-vous que l'équipement est correctement installé sur le produit avant de procéder aux ajustements. Ce produit doit pouvoir être déplacé sans difficulté sur toute la plage de mouvement et rester immobilisé à l'endroit où il est réglé. Si le mouvement est trop facile ou trop difficile, ou si le produit ne reste pas dans les positions souhaitées, procédez selon les instructions de réglage pour harmoniser les mouvements. En fonction de votre produit et du réglage, plusieurs tours peuvent s'avérer nécessaire pour remarquer la différence. Chaque fois qu'une pièce d'équipement est ajoutée ou retirée de ce produit, affectant en conséquence le poids de la charge montée, vous devez répéter ces étapes de réglage afin de garantir une utilisation sécurisée et optimale du produit.

Einstellschritt

Augmentez ou diminuez la force de levage.

Si le poids installé est trop lourd ou si le produit ne reste pas en place une fois soulevé, vous devez augmenter la force de levage :

Hubkraft erhöhen

Réduire la force de levage

Si le poids installé est trop faible ou si le produit ne reste pas en place une fois abaissé, vous devez réduire la force de levage :

Hubkraft senken

Pour changer l'angle d'inclinaison, desserrez le bouton, effectuer l'ajustement et resserrez le bouton.
