TV Easyslide M - Support mural Goobay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural articulé pour écran plat
Modèles disponibles	63479, 63480 (bras simple), 63481, 63482 (bras double)
Compatibilité VESA	Modèles 63479/63480 : 75x75 et 100x100 mm Modèles 63481/63482 : 100x100, 200x100 et 200x200 mm
Charge maximale	15 kg (63479/63480) / 20 kg (63481/63482)
Taille d'écran compatible	13 à 27 pouces (63479/63480) / 17 à 42 pouces (63481/63482)
Distance au mur	50-360 mm (63479/63480) / 55-360 mm (63481) / 55-580 mm (63482)
Angle d'inclinaison	+/- 15°
Angle de pivotement (plaque VESA)	+/- 90°
Angle de rotation (plaque VESA)	+/- 2° (63479/63480) / +/- 3° (63481/63482)
Angle du bras pivotant	+/- 90°
Dimensions (L x H x P)	63479 : 132 x 475 x 50-360 mm 63480 : similaire 63481 : 230 x 565 x 55-360 mm 63482 : 230 x 565 x 55-580 mm
Poids net	63479 : 2.40 kg / 63480 : 2.95 kg / 63481 : 3.26 kg / 63482 : 3.84 kg
Matériau	Acier, plastique (caches)
Contenu de la livraison	Support mural, vis murales (6.3x55), chevilles béton, vis pour écran (M4, M5, M6, M8), rondelles, clés Allen (3 et 6 mm), clé, caches plastique
Gestion des câbles	Oui, intégrée
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide ; graisser les articulations avec de l'huile légère ; vérifier régulièrement le serrage des vis
Sécurité	Ne pas dépasser la charge max ; utiliser les chevilles adaptées au mur ; s'assurer qu'aucun câble électrique n'est derrière le mur ; intervention par un spécialiste pour réparation
Garantie	Garantie constructeur incluse (voir conditions)

FOIRE AUX QUESTIONS - TV Easyslide M Goobay

Quelles sont les dimensions VESA compatibles avec ce support ?

Les modèles 63479 et 63480 acceptent le VESA 75x75 et 100x100 mm. Les modèles 63481 et 63482 acceptent le VESA 100x100, 200x100 et 200x200 mm. Vérifiez la distance entre les trous de fixation à l'arrière de votre téléviseur.

Quel est le poids maximum que peut supporter ce support ?

La charge maximale est de 15 kg pour les modèles 63479/63480 et de 20 kg pour les modèles 63481/63482. Ne dépassez jamais cette limite.

Comment installer le support mural TV Easyslide M ?

L'installation nécessite de percer des trous dans le mur, d'y insérer les chevilles, de fixer la plaque murale, puis de monter l'écran sur la plaque VESA. Suivez les étapes détaillées dans la notice, et faites-vous aider d'une seconde personne.

Puis-je utiliser ce support pour un écran incurvé ?

Oui, mais uniquement avec les modèles 63481 et 63482. La notice décrit une procédure spécifique avec des entretoises pour les écrans à dos courbé.

Comment régler l'inclinaison et le pivotement ?

Utilisez la clé Allen de 6 mm pour ajuster la tension du ressort du bras pivotant (vis sur le côté). Pour l'inclinaison verticale, desserrez les vis Allen de 3 mm en haut, ajustez l'angle, puis resserrez.

Que faire si le support grince ou fait du bruit ?

Les bruits pendant le mouvement sont normaux (ressort interne). Si le bruit persiste en position fixe, ajustez la précharge du ressort comme décrit au chapitre 4.5.1 de la notice.

Ce support convient-il pour un mur en placoplâtre ?

Les chevilles fournies sont prévues pour le béton ou la pierre. Pour les murs en placoplâtre, vous devez utiliser des chevilles spéciales adaptées, non incluses. Consultez un spécialiste.

Comment entretenir le support mural ?

Nettoyez avec un chiffon sec non abrasif. Graissez les articulations avec de l'huile légère pour machine. Vérifiez régulièrement le serrage de toutes les vis et resserrez si nécessaire.

Puis-je démonter le support après installation sans laisser de traces ?

Le démontage laissera des trous de perçage visibles. Après une longue période, une marque peut apparaître sur le mur. Utilisez de l'enduit pour reboucher les trous.

Comment cacher les câbles avec ce support ?

Le support est équipé d'un système de gestion des câbles intégré. Vous pouvez faire passer les câbles le long du bras pour les dissimuler. Assurez-vous de laisser assez de mou pour permettre les ajustements.

MODE D'EMPLOI TV Easyslide M Goobay

1 Consignes de sécurité 37

1.1 Notes générales 37 1.2 Groupes de l'utilisateur 38 1.3 Niveau de mises en garde 38

2 Description et fonction 39

2.1 Contenu de la livraison pour les modèles 63479 et 63480... 39 2.2 Contenu de la livraison pour les modèles 63479 et 63480.... 40 2.3 Outils requis 41

3 Utilisation prévue 42

3.1 Restrictions d'utilisation 42

4 Installation 42

4.1 Préparation 42 4.2 Montage mural 43

4.2.1 Préparation 43 4.2.2 Montage mural 44

4.3 Montage de l'écran plat. 45

4.3.1 Écrans plats avec face arrière plane 45 4.3.2 Écrans plats avec face arrière courbée 46

4.4 Montage de l'écran plat. 46 4.5 Ajuster l'écran plat. 48

4.5.1 Réglage du bras pivotant 48 4.5.2 Réglage de la plaque VESA 49 4.5.3 Réglage de l'écran plat 49

4.6 Gestion des câbles 49

5 Entretien, maintenance, stockage et transport 50 6 Dépannage 50

7 Spécifications 51

7.1 Spécifications des modèles 63479 et 63480 51 7.2 Spécifications des modèles 63481 et 63482 51

8 Informations sur la norme VESA. 52 9 Instructions pour l'élimination 52

1.1 Notes générales

• Lisez attentivement toute la documentation du produit fournie avant utilisation. Elle fait partie du produit.
• Consultez les consignes de sécurité de la documentation du produit, sur le produit et les accessoires, comme l'emballage.
• N'utilisez le produit, les pièces du produit et les accessoires que s'ils sont en parfait état.
• Conservez la documentation du produit pour d'autres utilisateurs potentiels et pour une utilisation ultérieure.
• Pour des questions, des défauts, des dommages mécaniques, des perturbations et d'autres problèmes qui ne semblent pas avoir de solution, consultez votre revendeur.

Risque de mort par suffocation

Il existe un risque de mort par suffocation pour les enfants s'ils avalent ou inhalent les pièces et les matériaux d'isolation.

Protégez les petites pièces et le matériel d'isolation contre une utilisation involontaire.

Risque de blessures par trébuchement ou par chute

Les produits et les câbles de connexion placés ou installés dans des endroits inappropriés peuvent entraîner des blessures.

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité. Quand vous travaillez avec des charges, travaillez en sécurité et travaillez dans un environnement de travail en toute sécurité, et faites-vous aider par une seconde personne. Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risque de blessures par coupures

Les enfants peuvent se couper avec les matériaux d'emballage.

Protégez les matériaux d'emballage contre une utilisation involontaire.

Risques de blessures par conditions ambiantes inappropriées

Des conditions extrêmes peuvent entraîner des blessures.

Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plafond, et ne les endommagez pas! N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vive. Ceci contribue à la fatigue oculaire.

Risque de blessure par des pièces mobiles du produit

Les pièces mobiles peuvent pincer ou serrer les membres.

Ne tenir les membres lors de l'utilisation entre les parties de cisaillagement. En cours d'utilisation, afin d'assurer la souplesse du produit.

C'est peut-être de s'éloigner du mur ou sur eux et déplacement létal.

Risque d'intervention personnelle et de mauvaise utilisation

Les interventions personnelles et les mauvaises utilisations cachent des risques difficiles à prévoir et peuvent entraîner une fin de garantie.

Ne modifiez ni le produit ni les accessoires!

Risque de dommage du matériel par combinaison inappropriée du produit

La combinaison du produit incompatible ne répond pas aux fonctions requises, elle peut entraîner une perte de qualité ou un dommage matériel.

Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Risques de dommages matériels par conditions ambiantes inappropriées

Des conditions ambiantes inappropriées peuvent endommager les objets.

Évitez les conditions extrêmes, comme la chaleur extrême, le froid, l'humidité ou l'exposition directe au soleil, ainsi que les vibrations et la pression mécanique. Conservez un espace suffisant autour du produit et du système pour assurer une ventilation correcte et permettre la mobilité.

Le matériel de montage fourni convient uniquement au montage sur de grosses pierres ou sur des murs en béton.

Pour les autres types de murs, utilisez un matériel de montage approprié. Vérifiez la stabilité du système périodiquement après l'installation.

1.2 Groupes de l'utilisateur

A cause de risques de niveaux différents et de dangers potentiels, certains travaux ne peuvent être effectués que par des spécialistes entrainés.

Étape de travail groupe de l'utilisateur

Installation, désinstallation, alignment,enetretien, stockage,transport, élimination	Les consommateurs et les utilisateurs ayant une connaissance mécanique de base peuvent effectuer ce travail.»Ne laissez pas les enfants et les personnes souffrant de déficiencies mentales et motrices utiliser le produit!
Entretien, réparation	Uniquement réservé aux spécialistes entrainés»Des mesures de sécurité particulières, une connaissance et des outils spéciaux sont nécessaires!

Tab. 29: Groupe de l'utilisateur

DANGER

Mises en garde contre les dangers entraînant directement des blessures sérieuses ou la mort en cas de non-respect.

MIS En GARDE

Mises en garde contre les dangers pouvant entraîner des blessures graves ou la mort en cas de non-respect.

Attention

Mises en garde contre les dangers pouvant entraîner des blessures en cas de non-respect.

Mises en garde contre les dangers pouvant entraîner un dommage matériel en cas de non-respect.

2 Description et fonction

Vite TV support mural est utilisé pour le montage de vos écrans plats aux murs sécurisés et verticaux. Tous les modèles listés sont inclinables individuellement et pivotants et disposent d'un système de gestion des câbles.

Les modèles 63479 et 63480 sont limités à écran plat de montage avec le dos plat. En outre, ils sont conçus pour les petites tailles d'écran et poids que les modèles 63481 et 63482.

Les modèles 63480 et 63482 ont un bras double et ont donc une plus grande variabilité que les modèles 63479 et 63481.

Reportez-vous aux spécifications pour les détails de votre modèle.

2.1 Contenu de la livraison pour les modèles 63479 et 63480

Partie Figure		Rac-courci	Nombre
Montage mural
TV support mural avec plate VESA et couvertures en plastique
63479 ou 63480		A	1
Vis murale de 6.3x55		W-A 3

Vis d'ancrage à béton W-B 3

Écran plat de montage

M4x14 M-A 4
M5x14		M-B 4
Rondelle D5		M-C 4
Outils
Clé Allen 3 mm		B 1
Clé Allen 6 mm		C 1
Clé		D 1

Tab. 30: Contenu de la livraison pour les modèles 63479 et 63480

2.2 Contenu de la livraison pour les modèles 63479 et 63480

Partie Figure		Rac-courci	Nombre
Montage mural
TV support mural avec plate VESA et couvertu-res en plastique
63481		A	1
ou
63482
Vis murale de 6.3x55		W-A 3
Vis d'ancrage à béton		W-B 3
Écran plat de montage
M4x14 M-A 4

M5x14 M-B 4
M6x14		M-C 4
M8x20		M-D 4
Rondelle D5		M-E 4
Rondelle D8		M-F 4
Rondelle d'espacement TV		M-G 8
Outils
Clé Allen 3 mm		B 1
Clé Allen 6 mm		C 1
Clé		D 1

Tab. 31: Contenu de la livraison pour les modèles 63479 et 63480

2.3 Outils requis

Outil	Figure
Testeur de ligne
Niveau à bulle
Crayon
Tournevis cruciforme

Perceuse électrique

Mègeche à béton de 8 x 60 mm

Seconde personne

Tab. 32: Outils requis

3 Utilisation prévue

Ce produit est destiné au montage des écrans plats de tailles d'écrans, de poids et de points de montage spécifiques sur un mur vertical, résumés dans le chapitre „Spectifications". Une autre utilisation décrite dans le chapitre „Description et fonction" n'est pas autorisée. La négligence et l'ignorance de ces règles et consignes de sécurité peuvent causer des accidents graves, des blessures et des dommages matériels. Reportez-vous aussi au chapitre „Garantie et responsabilité".

3.1 Restrictions d'utilisation

Utiliser uniquement dans des locaux secs.

Vérifiez l'intégralité et l'intégrité

Vérifiez le contenu de l'emballage en le comparant à la livraison concernant l'intégralité et l'intégrité.

Risque de dommage du matériel par combinaison inappropriée du produit

Les spécifications de tous les produits utilisés doivent correspondre ou être comprises dans la gamme spécifique.

Tab. 33: Assurer la compatibilité

4.2 Montage mural

ATTENTION	Risque de blessures par conditions ambiantes inappropriées
	>> Vérifiez la structure murale avant l'installation ouCHOisissez un emplacement d'installation sans risque.	!
	>> Faites attention aux câbles sous tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas!
	>> N'installez pas le produit dans un endroit en contact direct avec la lumière du soleil ou à la lumière vivie. Ceci contribue à la fatigue oculaire.
NOTE	Risque de dommage matériel par conditions ambiantes inappropriées
	>> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.	!

Tab. 34: Montage mural

Outils pour tous les modèles

Des outils supplémentaires pour les modèles 63479 et 63480

4.2.1 Préparation

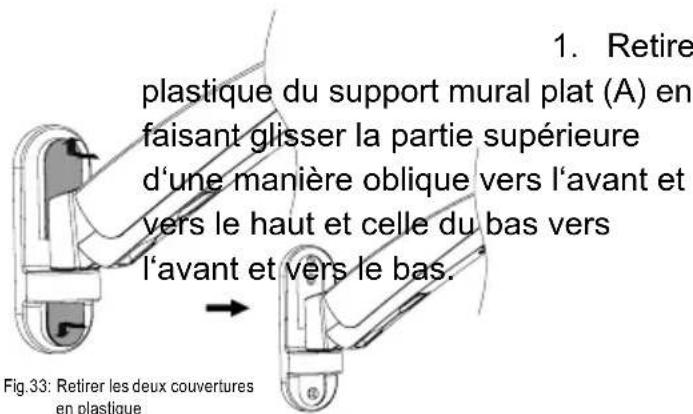

1. Retirer les deux couvertures en
2. Retirer la plaque VESA en dévissant

Écrous supérieurs légèrement, de sorte qu'il s'adapte tous solidement sur le fil.

1. Retirer l'écrou inférieur gauche

completement.

1. Faites attention aux câbles sous

tension ou aux autres lignes posées derrière le plâtre, et ne les endommagez pas. 2. Utilisez un niveau à bulles pour aligner les trous de perçage sur le mur. 3. Marquez les trous de 1 à 3 avec un stylo.

Fig. 35: Aligner et marquer

1. Bouchez avec une vis

d'ancre à béton (W-B) dans chaque trou de perçage.

1. Fixez le support mural TV (A) avec les vis murales (W-A) de sorte que l'encoche sur la plat VESA soit dirigée vers le

Fig. 37: Montage mural

haut.

1. Remettez les couvercles en plastique pour la fixation murale TV (A).

Fig.38: Remettez les couvercles en plastique

4.3 Montage de l'écran plat

ATTENTION	Risque de blessures par trèbuchement ou par chute
	>> Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité.	!
NOTE	Risque de dommage matériel Cause par une procédure inappropriée	!
	>> Serrez les vis modérément pour éviter d'endommager le filetage.	!
	>> Ne positionnez JAMAIS l'écran devant durant l'installation!
	>> N'endommagez pas l'écran plat en utilisant des vis trop longues.

Tab. 35: Montage de l'écran plat

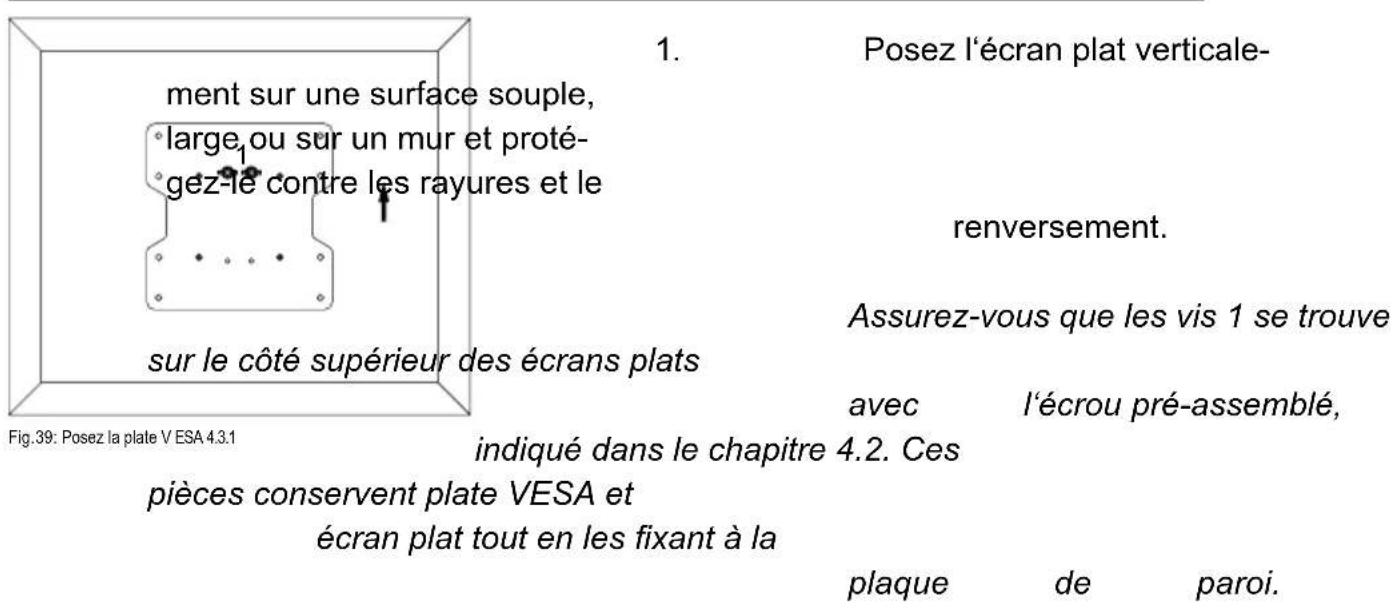

4.3.1 Écrans plats avec face arrêtée plane

Outils pour tous les modèles

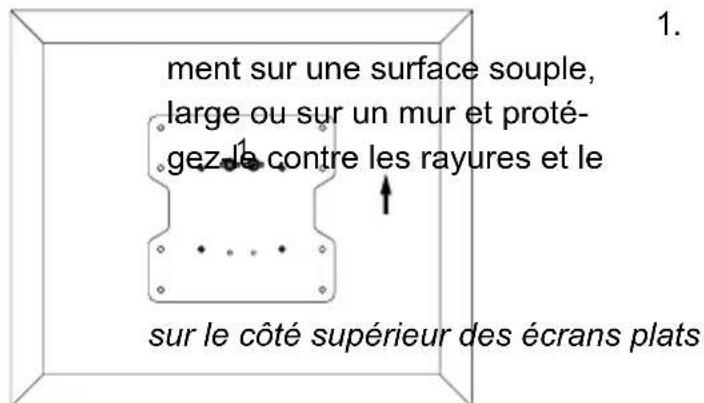

4.3.2 Écrans plats avec face arrêté courbée

Outils pour tous les modèles

L'utilisation des écrans plats avec le dos arqué est uniquement possible avec les modèles 63481 et 63482.

Posez l'écran plat vertical-

renversement.

Assurez-vous que les vis 1 soient en place.

avec

I'ecrou

pré-ass

Fig. 41 : Posez la plate VESA 4.3.1 indiquée dans le chapitre 4.2. Ces

pièces conservent la plate VESA et l'écran plat tout en les fixant à la

plaque

paroi.

Fig. 42: Fixez la plate VESA 4.3.2

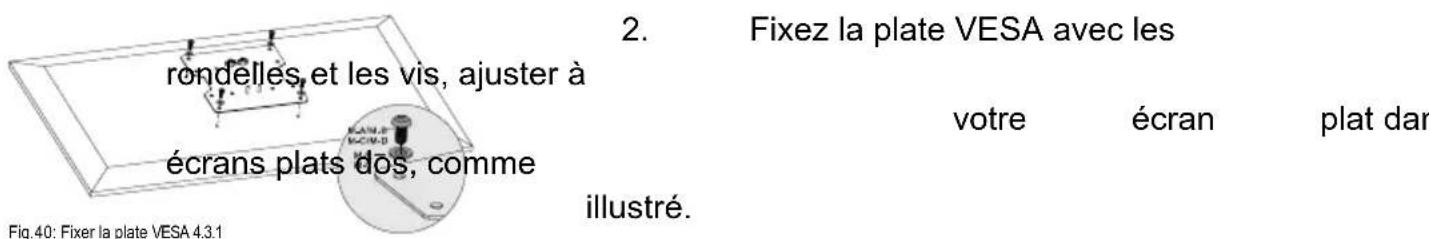

2. Fixez la platte VESA avec les

les

entretoises

comme

illustré.

Les entreprises de télévision (M-G) peuvent être utilisées seules ou doubles. Assister à l'aide de la longueur de vis adaptée.

Risques de blessures par trébuchement ou par chute

Placez, transportez et installez le produit, les pièces et les accessoires en toute sécurité. Laissez uniquement un spécialiste effectuer les opérations de démontage, d'entretien et de réparation.

Risques de dommages matériels par conditions ambiantes inappropriées

Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab. 36: Montage de l'écran plat

1. Accrocher écran plat et de la plate

rous supéri

eur

préassemblé

incliné

conjointement

avec

une

Fig. 43: Montage de l'écran plat

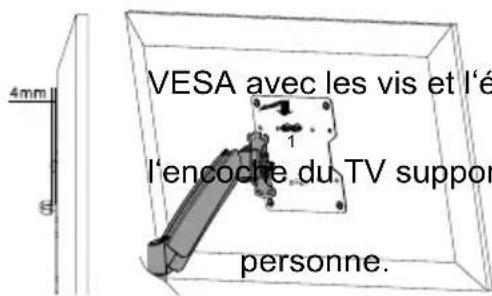

Entre les écrous supérieurs et le bouchon

fileté, un espace d'environ 4 mm convient

parfaitement.

Fig. 44: Serrer l'écran plat

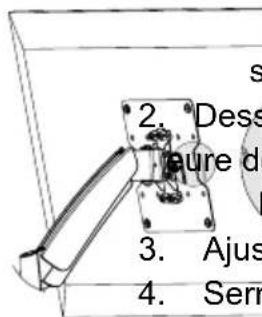

1. Régler l'écran plat vertical.

Serrer les boulons supérieurs et inférieurs vers la droite sur les vis 1 et 2, à ce qui s tiennent bien.

4.5 Ajuster l'écran plat

ATTENTION	Risque de blessure par des pieces mobiles du produit >> Pas tener les membres lors de l'utilisation entre les parties de cisaille- >> mention. En cours d'utilisation, afin d'assurer la souplesse du produit. C'est peut-être de s'éloigner du mur ou sur eux et déplace-ment latéral.
NOTE	Risque de dommage matériel par condi-tions ambiantes inappropriées >> Conservez un espace suffisant autour du produit et vers tout le système pour assurer une ventilation correcte et permettre la mobilité.

Tab. 37: Ajuster l'écran plat

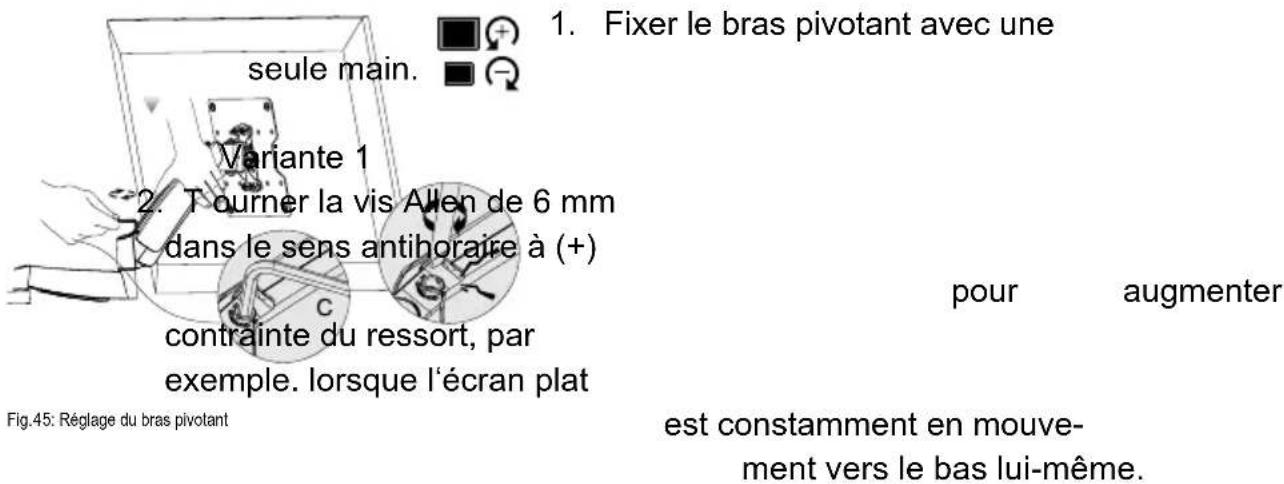

4.5.1 Réglage du bras pivotant

Outils
Clé Allen 6 mm	C

Avec la vis Allen de 6 mm, vous pouvez ajuster la tension du ressort du bras pivotant. Un écran plat lourd nécessite un ajustement plus serré qu'un léger.

Variante 2

1. Tourner la vis Allen de 6 mm dans le sens horaire pour diminuer la précharge du ressort, par exemple, lorsque l'écran plat est constamment en mouvement vers le haut lui-même.

Outils

Clé Allen

3mm

1. Fixer le bras pivotant avec une

seule main.

1. Dessertez les vis Allen supérieures de 3 mm et le tournant légèrement.
2. Ajustez l'angle d'inclinaison.
3. Serrer les vis Allen supérieures de 3 mm en les tournant fermement.

4.5.3 Réglage de l'écran plat

Fig. 47: Réglement de l'écran plat

Aligner l'écran plat au besoin

horizontalement et / ou

Les cordons d'alimentation peuvent

ensuite être connectés grâce à la mobilité de la fixation murale.

Risques de dommages matériels par conditions ambiantes inappropriées

Conservez un espace suffisant autour du produit et du système pour assurer une ventilation correcte et permettre la mobilité.

Fig. 48: Gestion des câbles

Branchez les câbles suffisam

Branchez les câbles suffisamment afin d'assurer la mobilité du système.

5 Entretien, maintenance, stockage et transport

• Le produit ne doit être maintenu que par des ateliers professionnels.
• Protégez les angles contre la saleté et graissez-les régulièrement avec de l'huile légère pour machine.
• Utilisez un linge sec pour nettoyer votre produit. Faites attention à éviter les éraflures. Utilisez un chiffon légèrement humide pour les taches tenaces. Attention aux câbles sous tension! N'utilisez aucun produit de nettoyage. Cela peut entraîner des brûlures aux matériaux. Évitez l'entrée de liquides dans l'appareil. Assurez-vous qu'aucune partie du corps ne reste coincée dans le dispositif de pivotement, lorsque des parties du dispositif sont déplacées!
• Vérifiez régulièrement que toutes les fixations et vis sont bien solidement ancrées, resserrez-les lorsqu'elles sont desserrées. Ceci peut être provoqué par exemple par les mouvements fréquents. Ne serrez pas trop les vis.
• Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
• Gardez le produit loin des enfants et stockez-le dans des endroits secs et hors poussière!
• Les trous de perçage restent visibles après avoir enlevé le produit. Après une période de temps prolongée, une marque peut apparaître sur la surface.
• Conservez l'emballage d'origine pour le transport et pour éviter des dommages.

6 Dépannage

Problème	Aide
Comment tester la qualité murale?	Les charges domestiques sont réglementées dans les diverses normes européennes.
	>> Vérifiez l'épaisseur murale et celle du matériel sous le plâtre / papier peint.
	>> Demandez à un spécialiste.

Quels trough doit être percés?	>> Lisez le chapitre 4.2.
Il est difficile d'aligner le mon-tage mural.	>> Le maximum angle de pivotement peut en raison la taille de la TV peut être inférieure à celle indiquée.
Le support mural TV émet des sons.	>> These result from the internal ressort and are normal during the move.
	>> Occurring in the rest position, read the chapter 4.5.1.
Autres questions	>> Contactez votre revendeur.

Tab. 39: Dépannage

7 Spécifications

7.1 Spécifications des modèles 63479 et 63480

Taille Spécification Unité

TV Taille 13-27 “ / Pource

VESA 75x75 / 100x100 mm

Charger max. 15 kg

Angle d'inclinaison +/-15 °

Angle de pivotement de plate VESA +/-90 °

Angle d'inclinaison par bras pivotant +/-90 °

Angle de rotation de plate VESA +/-2 °

Distance du mur 63479: 50-360 mm

Dimensions 63479: 132 x 475 x 50-360 mm

Poids 63479: 2.40 kg

63480: 2.95

Tab. 40: Spécifications des modèles 63479 et 63480

7.2 Spécifications des modèles 63481 et 63482

Taille Spécification Unité
T V Taille 17-42	“ / Inch

VESA 100x100 / 200x100 / 200x200 mm
Charger max. 20 kg
Angle d'inclinaison	+/-15°
Angle de pivotement de plate VESA	+/-90°
Angle d'inclinaison par bras pivotant	+/-90°
Angle de rotation de plate VESA	+/-3°
Distance du mur	63481: 55-360	mm
	63782: 55-580
Dimensions	63481: 230 x 565 x 55-360	mm
	63482: 230 x 565 x 55-580
Poids	63481: 3.26	kg
	63482: 3.84

Tab. 41: Spécifications des modèles 63481 et 63482

8 Informations sur la norme VESA

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des appareils de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Association : Association de normalisation de l'électronique vidéo) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre Caractéristiques du présent guide, vous êtes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini. (par exemple 300 × 300 mm pour Sony TVs)

Classe VESA distance des trous pour la fixation des moniteurs

MIS-D 75× 75 / 100× 100 mm

Tab. 42: Informations sur la norme VESA

9 Instructions pour l'élimination

Ce produit ne doit pas être mis au rebut avec les déchets ménagers. Veuillez déposer gratuitement votre appareil en fin de vie à un point de réception des déchets destiné à cet effet, ou auprès de votre point de vente. Les détails concernant la mise

au rebut sont réglementés par les lois d'État et fédérales concernées. Les éléments recyclables sont intégrés dans le cycle de recyclage des déchets afin d'en réduire l'utilisation de nouvelles matières premières. Les matériaux recyclables suivants sont recueillis dans les points de recueil locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usagés contribue de façon significative à la protection de notre environnement.

BETRIEBSANLEITUNG 2 USER'S MANUAL 18 MODE D'EMPLOI 32 ISTRUZIONI PER L'USO 48
