MODE D'EMPLOI M88PLUS Optima Mediclinics

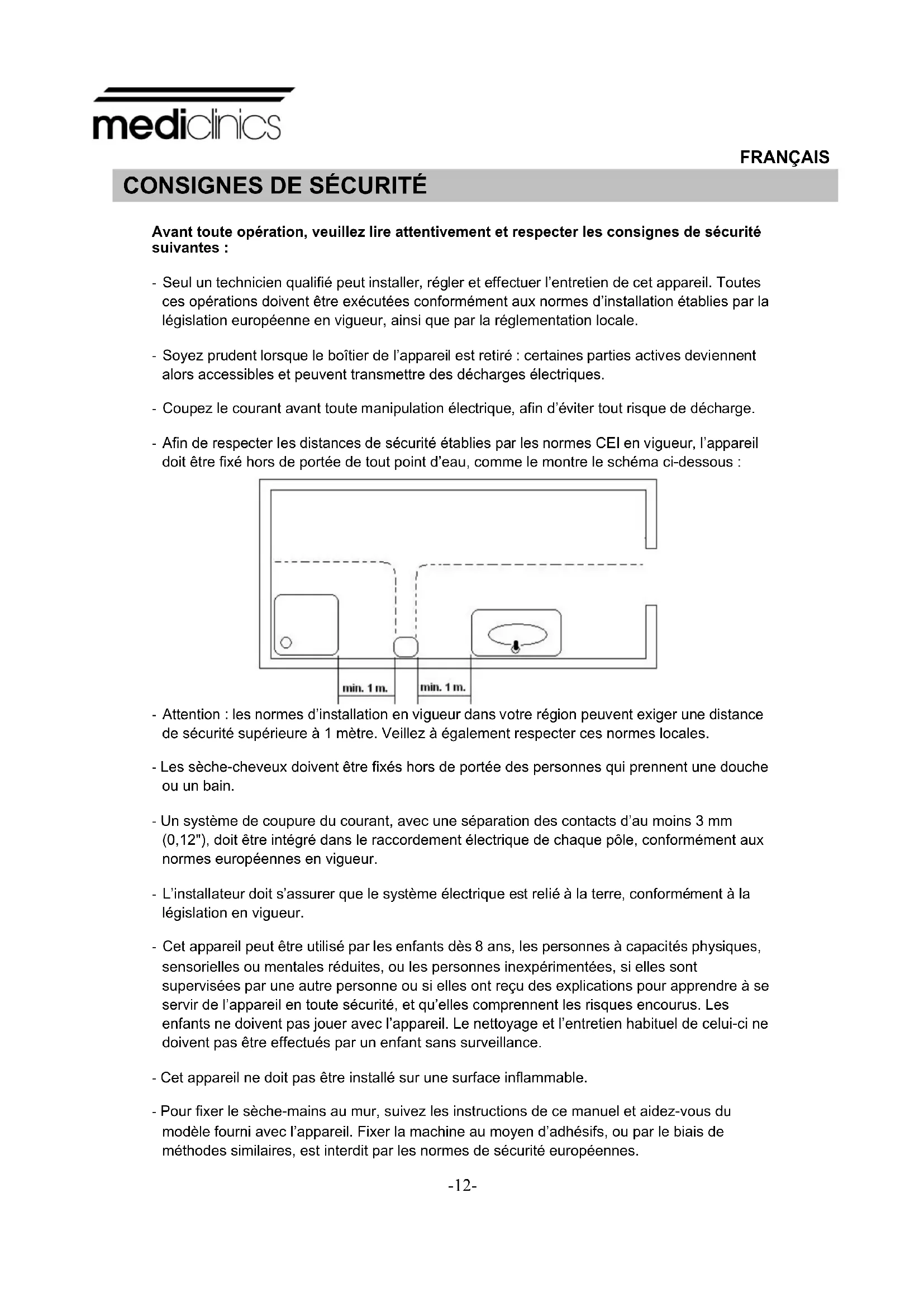

Avant toute opération, veuillez lire attentivement et respecter les consignes de sécurité suivantes : - Seul un technicien qualifié peut installer, régler et effectuer l’entretien de cet appareil. Toutes ces opérations doivent être exécutées conformément aux normes d’installation établies par la législation européenne en vigueur, ainsi que par la réglementation locale. - Soyez prudent lorsque le boîtier de l’appareil est retiré : certaines parties actives deviennent alors accessibles et peuvent transmettre des décharges électriques. - Coupez le courant avant toute manipulation électrique, afin d’éviter tout risque de décharge. - Afin de respecter les distances de sécurité établies par les normes CEI en vigueur, l’appareil doit être fixé hors de portée de tout point d’eau, comme le montre le schéma ci-dessous :

- Attention : les normes d’installation en vigueur dans votre région peuvent exiger une distance de sécurité supérieure à 1 mètre. Veillez à également respecter ces normes locales. - Les sèche-cheveux doivent être fixés hors de portée des personnes qui prennent une douche ou un bain. - Un système de coupure du courant, avec une séparation des contacts d’au moins 3 mm (0,12"), doit être intégré dans le raccordement électrique de chaque pôle, conformément aux normes européennes en vigueur. - L’installateur doit s’assurer que le système électrique est relié à la terre, conformément à la législation en vigueur. - Cet appareil peut être utilisé par les enfants dès 8 ans, les personnes à capacités physiques, sensorielles ou mentales réduites, ou les personnes inexpérimentées, si elles sont supervisées par une autre personne ou si elles ont reçu des explications pour apprendre à se servir de l’appareil en toute sécurité, et qu’elles comprennent les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien habituel de celui-ci ne doivent pas être effectués par un enfant sans surveillance. - Cet appareil ne doit pas être installé sur une surface inflammable. - Pour fixer le sèche-mains au mur, suivez les instructions de ce manuel et aidez-vous du modèle fourni avec l’appareil. Fixer la machine au moyen d’adhésifs, ou par le biais de méthodes similaires, est interdit par les normes de sécurité européennes.

Dé préalable avant installation

• Le séchoir est livré avec la capot montée à force, sans vis.

• Les 4 vis de fixation se trouvent dans la pochette avec les chevilles et les tirefonds.

• Extraire verticalement la capot du support de la machine en veillant à: – Ne pas endommager les composants internes. – Ne pas endommager la capot. Nous conseillons de la poser sur une surface platte avec la partie visible placée vers le haut, ou sur un chiffon. Montage

• Procéder au montage par la canalisation arrière.

• Faire passer la canalisation électrique par le trou placé à côte de la réglette.

• Utiliser le gabarit fourni pour fixer le séchoir sur le mur.

• Réaliser 4 trous de Ø 8 mm, en veillant à enlever la poussière de ces trous.

• Visser fortement la base sur le mur avec un tournevis à tête plane de 6÷7 mm.

• Connecter le câble électrique à la réglette. Visser fortement les deux vis de raccordement.

L'appareil ne doit être manipulé que par un technicien agréé. ATTENTION: Lors du démontage de la capot, certaines parties actives de l'appareil restent accesibles. L'installation fixe doit inclure les moyens de déconnexion de l'appareilÊdu réseau d'alimentation, avec une séparation de contacte de 3 mm minimum pour tous les pôles. Lors de l'installation, il faut respecter les zones de protection conformément à la norme VDE0100. Le sèche-mains doit tojours être installé sur une surface fermée (mur, cloison ou similaire).

Modèles automatiques

R - Résistance M - Moteur S - Capteur

R -Résistance M - Moteur T - Minuterie

Le sèche-mains est muni de moyens de réglage manuel qui permettent d’ajuster la distance de détection des mains. Le réglage de la vitesse de détection des mains doit être obligatoirement effectué par un technicien qualifié. Le réglage doit se faire en ajustant le potentiomètre linéal.

Pour bien se sécher les mains, il est conseillé de bien les rincer d'abord en éliminant toute trace de savon. Modèles manuels: Pulser le bouton d'actionnement. À continuation approcher les mains à la sortie d'air et se les frotter. Il faut rétirer les mains lentement jusqu'à une distance approximative de 10-15 cm. Le seche-mains actionne pendant 40 seconds, après les quels s'arrêtera et il seraen disposition de s'actionner à nouveau. Modèles automatiques: Ils fonctionnent par détection de la présence des mains. Le séchoir se mettra en marche dès que les mains se trouveront à une distance de 10-15 cm de la tuyère de sortie d'air; il s'arrêtera au bout de 2-3 secondes. En cas de blocage du capteur par suite d'un acte de vandalisme, le séchoir ne fonctionnera plus. En ce qui concerne les modèles automatiques, caisser une séparation minimale de 40 cm. des possibles lavabos ou autres accesories. COMPOSANT

Carcasse poussoir ABS 1 RC92200 PLUS Carcasse automatique blanché 2 RC92830 SS Carcasse automatique chrome brillante 2 RC92830 SS Carcasse automatique chrome satiné 2 RC92832 SS Carcasse automatique ABS 3 RC92204 PLUS Turbine 4 RC92777 Capteurs IR 5 RC92610 Viseur ders capteurs IR 6 RC92208 Resistance 7 RC92637 Motor 8 RC92639 PLUS Minuterie électronique 9 RC92725 PLUS LISTE DES

Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) ayant un handicap physique, sensoriel ou mental ou sans expérience et/ou connaissances préalables, sauf si elles ont auparavant reçu des instructions sur son utilisation ou si elles l'utilisent sous la supervision d'un responsable de sécurité. QUAND UN ENFANT UTILISE CE SÈCHE-MAINS, UNE PERSONNE RESPONSABLE DOIT LE SURVEILLER

Le maintain de la propreté de la macine permettra d’allonger sa vie utile. Pendant son fonctionnement, le séchoir accumule de la poussière qui est réturnue à l’intérieur. En utilisation normale, éliminer cette poussèrie au mínimum 1 FOIS PER AN.

1. Débrancher l'entrée du courant au séchoir.

2. Dévisser les 4 vis de fixation latérales au moyen d'un tournevis Phillips.

3. Extraire la capot (voir démontage pour installation).

4. Avec une brosse douce, enlever la poussière accumulée sur la turbine.

5. Avec cette même brosse, nettoyer la poussière qui s'est accumulée sur la grille.

6 .Passer la brosse sur les côtés entre le support et le mur.

7. Il est conseillé d'enlever la machine du mur en dévissant les quatre tirefonds afin d'éliminer

tout bouchon éventuel (papiers, mégots, etc.)

8. En cas d’avoir démonter la grille de sortie d’air, la replacer en son lieu. S’assurer qu’elle ne

sorte pas de sa position iniciale.

9. Lorsque les opérations d'entretien seront terminées, visser la base sur le mur (si tel est le

cas), remonter la capot, serrer les vis et faire passer le courant. 10.Faire ensuite fonctionner la machine jusqu'à ce qu'il ne sorte plus de poussière résultant du nettoyage effectué par la bouche de sortie d'air. NETTOYAGE DES CAPOTS CHROMÉS ET DORÉS Pour le nettoyage employer seulement un chiffon humide. Ne pas utiliser des détergents d'aucune sorte, ni des acides, lessives, abrasifs, acide chlorhydrique, etc. Ne pas endommager ou forcer aucune pièce.
