54502 - Maison intelligente CHACON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit interrupteur sans fil et module récepteur
Marque	Chacon
Modèle	54502
Catégorie	Maison intelligente
Alimentation	220 V AC
Fonctions	Commande ON/OFF, variateur (avec module dimmer 54556)
Portée	50 m en champ libre
Nombre d'émetteurs max	6 par récepteur
Type de montage	Fixation murale pour interrupteur, intégration pour module
Matériaux	Plastique, composants électroniques
Dimensions du module	Environ 45 x 45 x 20 mm
Dimensions de l'interrupteur	Environ 85 x 85 x 15 mm
Poids total	Environ 100 g
Protocole	Radiofréquence propriétaire
Fréquence	433 MHz
Puissance max lampe (variateur)	300 W
Température de fonctionnement	-10 °C à 40 °C
Normes	CE, directive 1999/5/CE
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de produits chimiques
Sécurité	Couper le courant avant installation, ne pas utiliser en milieu humide
Garantie	2 ans
Accessoires inclus	Module récepteur, interrupteur, vis de fixation, notice

FOIRE AUX QUESTIONS - 54502 CHACON

Comment installer le module récepteur ?

Coupez le courant, branchez les fils AC 220V aux bornes d'entrée (IN) et les fils de la lampe aux bornes de sortie (OUT). Rebranchez le courant, la LED clignote. Ensuite, associez le module à l'émetteur via la procédure d'apprentissage.

Comment associer l'interrupteur au module ?

Approchez l'émetteur du récepteur, appuyez une fois sur le bouton d'apprentissage (learning button) du module. La LED clignote lentement. Appuyez sur le bouton de l'interrupteur. La lampe clignote deux fois pour confirmer.

Comment effacer un code d'un émetteur ?

Appuyez une fois sur le bouton d'apprentissage du module, la LED clignote. Appuyez sur le bouton OFF de l'interrupteur. La lampe clignote deux fois pour confirmer l'effacement.

Comment effacer tous les codes ?

Appuyez sur le bouton d'apprentissage du module pendant 6 secondes, la LED clignote continuellement. Relâchez et appuyez une nouvelle fois sur le bouton. La lampe clignote deux fois pour confirmer. Toute la mémoire du récepteur sera effacée.

Combien d'émetteurs peuvent être associés à un récepteur ?

Le récepteur peut mémoriser jusqu'à 6 émetteurs ou canaux différents. Si la mémoire est pleine, vous devez effacer partiellement ou totalement pour ajouter un nouvel émetteur.

Comment utiliser la fonction variateur ?

La fonction variateur nécessite le module dimmer (réf. 54556, 300W). Appuyez deux fois sur le bouton de l'interrupteur pour démarrer la variation de luminosité. Appuyez une fois pour éteindre la lampe à la luminosité souhaitée.

Que faire si le module ne s'active pas ?

Vérifiez la polarité, l'épuisement des piles de l'émetteur, le fusible du module récepteur, et la mémoire du récepteur (max. 6 émetteurs). Assurez-vous que la distance entre récepteurs est d'au moins 1 m.

Quelle est la portée entre l'émetteur et le récepteur ?

La portée est de 50 m en champ libre, mais elle peut être réduite par l'épaisseur des murs ou l'environnement existant.

Puis-je utiliser ce produit en extérieur ?

Non, ne pas utiliser dans un endroit humide. Débranchez le courant avant toute installation ou changement de fusible.

Où trouver la déclaration de conformité ?

La déclaration CE est disponible sur le site www.chacon.be. L'appareil est conforme à la directive 1999/5/CE.

MODE D'EMPLOI 54502 CHACON

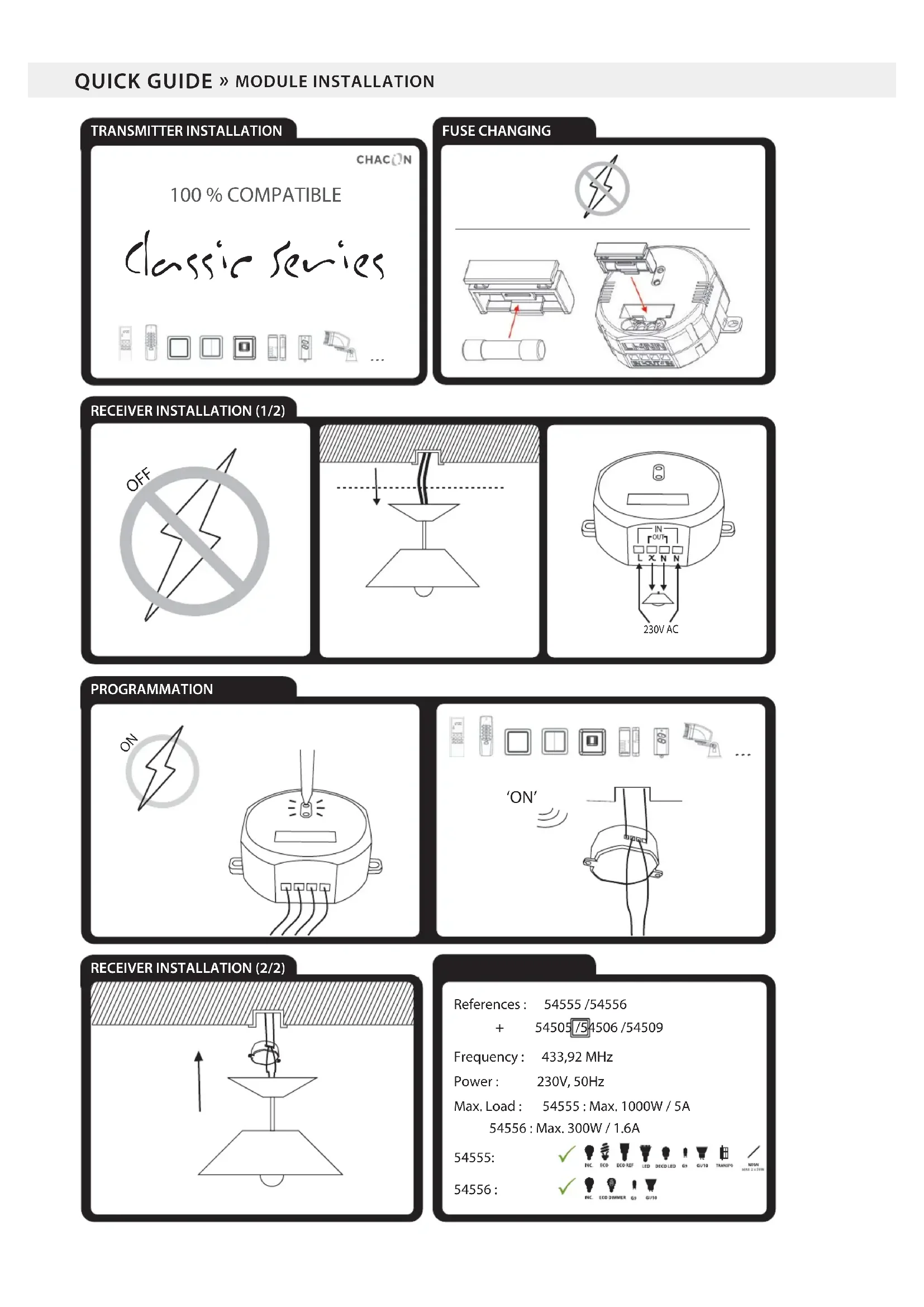

Installler module (récepteur) :

1^ Couper le courant.
2^ Brancher les fils AC 220V aux bornes d'entrée (IN) aux extrémités du module, et les fils de la lampe aux bornes de sortie (OUT) au centre.
3^ Rebrancher le courant, la led clignote.
4^ Relier le module à l'émetteur (cf. Apprentissage du code)

Installer l'interrupteur:

1^ Fixer la base au mur.
2^ Fixer le cadre à la base.
3^ Fixer la plaquette au cadre (attention: respecter la position 'UP'▲).

Fonction Variateur (300W) : Appuyer deux fois sur le bouton l'interrupteur, la luminosité commence à varier, appuyer une no lampe s'éteint à la luminosité requise. Pour dimmer une nouvelle fois, recon mencer la procédure. UNIQUÉMENT AVEC LE MODULE DIMMER (300W-54556).

Fonction ON/OFF: Appuyer sur le bouton 'ON' ('OFF') de l'émetteur pour allumer (étéindre) l' (les) apparéil(s).

Apprentissage du code :

1^ Brancher le module au courant.
2^ Approcher l'émetteur du récepteur, appuyer une fois sur le d'apprentissage (learning button) du module.
3^ La led du module clignote lentement, appuyer sur le bo l'interrupteur.
4^ La lampe branchée sur le module clignote deux fois, le code est confirmé et la led cesse de clignoter.

Effacer un code :

1° Appuyer une fois sur le bouton d'apprentissage du module, la led clignentement.
2^ Appuyer sur le bouton OFF de l'interrupteur.
3^ Le code est efface, la lampe clignote deux fois pour confirmer.
4^ Suivre les étapes d'Apprentissage du code pour re-paramétrer.

Effacer tous les codes :

1^ Appuyer sur le bouton d'apprentissage du module durant 6 secondes, la led clignote continuellement.
2^ Relacher et appuyer une nouvelle fois sur le bouton.
3^ La lampe connectee au recepteur clignote deux fois pour confirmer.
* TOUTE LA MEMOIRE PROGRAMMEE DU RECEPTEUR SERA EFFACEE.

Le récepteur méorise jusqu'à 6 apparéils ou combinaisons :

Le récepteur pour être relié à maximum 6 émetteurs ou canaux différents. Si la mémoire est pleine, vous doivent l'effacer partiellment ou entierlyajouter un nouvel émetteur. Le récepteur peut être commande individuellement ou en combinaison avec d'autres récepteurs (exemple : un interrupteur ferme le volet lié au module et allume la lampe branchée sur une prise en même temps).

Résolution de problèmes:

Pas d'activation : Vérifier la polarité et/ou l'épuisement desrogrammation. Vérifier le fusible du module-recepteur. Vérifier mémoire du récepteur (max. 6 émetteurs).

Important:

Une distance minimale d'1m est requise entre deux récepteurs pris,socket,...). La portée entre récepteur et émetteur est de 50m,mais celle-ci peut être diminuée par l'épaisseur des murs ou un environn existant.

Attention! Ne pas utiliser dans un endroit humide. Débrancher le courant avant toute installation du module ou changement du fusible.

www.chacon.be · Declarations CE 54501 / 54502 / 54505 / 54506 / 54509 / 54511 / 54512 /54521/54522/54531/54532/54555/54556

Par la presente CHACON déclaré que l'appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

Lors du triage de vos déchets, nous vous prions de respecter la réglementation en vigueur quant à leur élimination. Nous vous remercions de les déposer dans un endroit prévu à cet effet et dans le respect de l'environnement.

Please recycle
