MODE D'EMPLOI 54505 CHACON

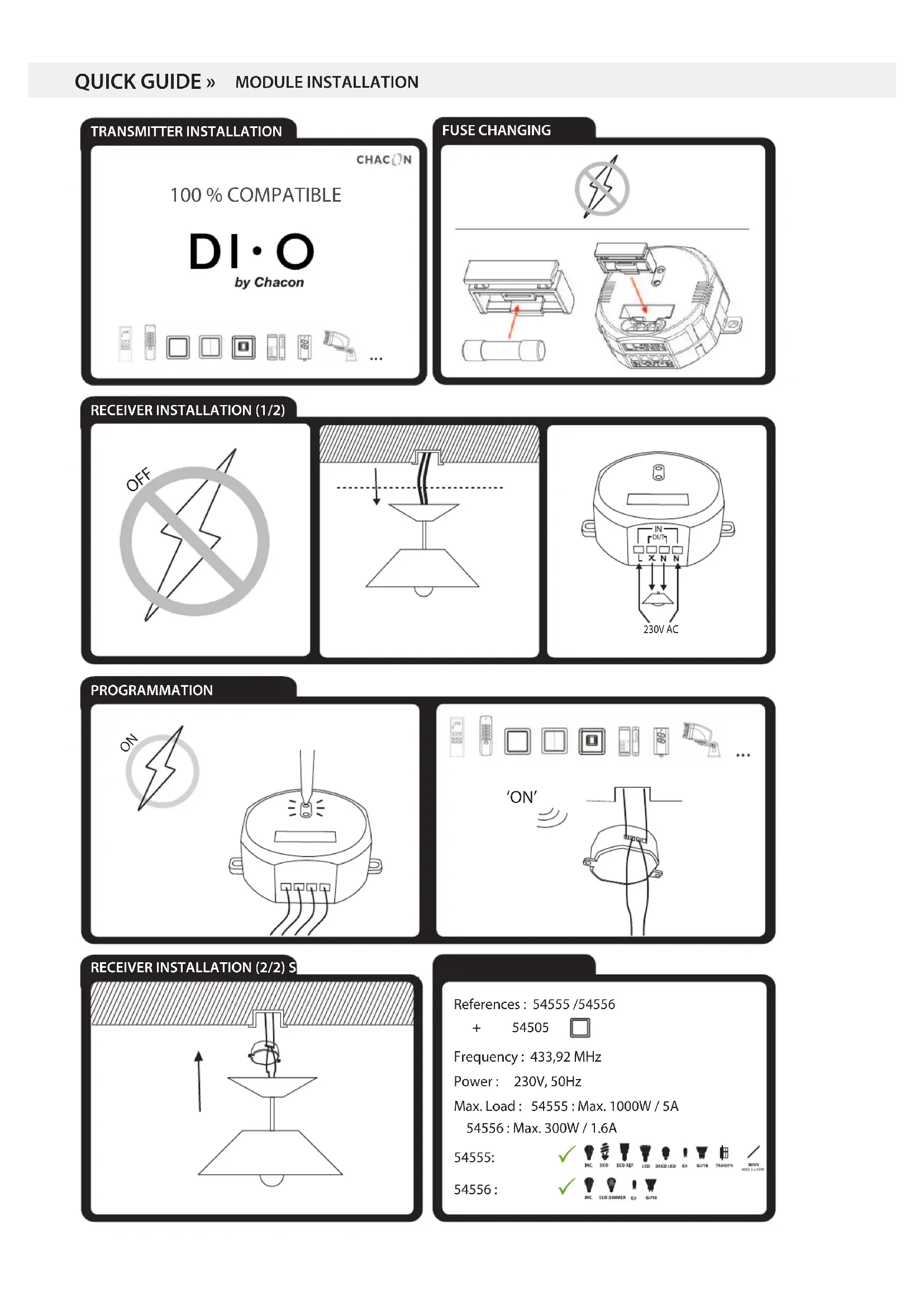

‘UP’ OFF ONFR – Interrupteur sans fil & Module encastrable (54501, 54511, 54502, 54512, 54505) Installer le module (récepteur) : 1° Couper le courant. 2° Brancher les fils AC 220V aux bornes d’entrée (IN) aux extrémités du module, et les fils de la lampe aux bornes de sortie (OUT) au centre. 3° Rebrancher le courant, la led clignote. 4° Relier le module à l’émetteur (cf. Apprentissage du code) Installer l’interrupteur: 1° Fixer la base au mur. 2° Fixer le cadre à la base. 3° Fixer la plaquette au cadre (attention : respecter la position ‘UP’ ). Fonction Variateur (300W) : Appuyer deux fois sur le bouton ‘ON’ de l’interrupteur, la luminosité commence à varier, appuyer une nouvelle fois, la lampe s’éteint à la luminosité requise. Pour dimmer une nouvelle fois, recom- mencer la procédure. UNIQUEMENT AVEC LE MODULE DIMMER (300W-54556). Fonction ON/OFF : Appuyer sur le bouton ‘ON’ (‘OFF’) de l’émetteur pour allumer (éteindre) l’ (les) appareil(s). Apprentissage du code : 1° Brancher le module au courant. 2° Approcher l’émetteur du récepteur, appuyer une fois sur le bouton d’apprentissage (learning button) du module. 3° La led du module clignote lentement, appuyer sur le bouton ON de l’interrupteur. 4° La lampe branchée sur le module clignote deux fois, le code est confirmé et la led cesse de clignoter. Eacer un code : 1° Appuyer une fois sur le bouton d’apprentissage du module, la led clignote lentement. 2° Appuyer sur le bouton OFF de l’interrupteur. 3° Le code est eacé, la lampe clignote deux fois pour confirmer. 4° Suivre les étapes d’Apprentissage du code pour re-paramétrer. Eacer tous les codes : 1° Appuyer sur le bouton d’apprentissage du module durant 6 secondes, la led clignote continuellement. 2° Relâcher et appuyer une nouvelle fois sur le bouton. 3° La lampe connectée au récepteur clignote deux fois pour confirmer.

• TOUTE LA MEMOIRE PROGRAMMEE DU RECEPTEUR SERA EFFACEE. Le récepteur mémorise jusqu’à 6 appareils ou combinaisons : Le récepteur pour être relié à maximum 6 émetteurs ou canaux diérents . Si la mémoire est pleine, vous devez l’eacer partiellment ou entièrement pour ajouter un nouvel émetteur. Le récepteur peut être commandé individuellement ou en combinaison avec d’autres récepteurs (exemple : un interrupteur ferme le volet lié au module et allume la lampe branchée sur une prise en même temps). Résolution de problèmes: Pas d’activation : Vérifier la polarité et/ou l’épuisement des piles. Vérifier la programmation. Vérifier le fusible du module-récepteur. Vérifier l’état de la mémoire du récepteur (max. 6 émetteurs). Important: Une distance minimale d’1m est requise entre deux récepteurs (module, prise,socket, ...). La portée entre récepteur et émetteur est de 50m, mais celle-ci peut être diminuée par l’épaisseur des murs ou un environnement sans fil existant. Attention! Ne pas utiliser dans un endroit humide. Débrancher le cou rant avant toute installation du module ou changement du fusible. NL – Draadloze schakelaar & Ingebouwde module (54501, 54511, 54502, 54512, 54505) De module installeren (ontvanger) : 1° Schakel de stroom uit. 2° Verbind de AC-draden van 220V aan de ingangsklemmen (IN) bij de uiteinden van de module en de draden van de lamp aan de uitgangsklemmen (OUT) in het midden. 3° Schakel de stroom weer in zodat de LED knippert. 4° Verbind de module met de zender (zie Code leren). De schakelaar installeren: 1° Bevestig het mechanisme aan de muur. 2° bevestig de kader aan het mechanisme. 3° Plaats de toets op de kader (opgelet: de ‘UP’ stand respecteren). Dimmer functie (300W) : Druk twee maal op de ‘ON’-knop van de schakelaar en de lamp zal beginnen dimmen. Druk nogmaals op de knop en de lamp gaat uit met de gewenste lichtsterkte. Om opnieuw te dimmen, de procedure herhalen.
