54511 - Maison intelligente CHACON - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 54511 CHACON au format PDF.
📄
Document temporairement indisponible
La notice est en cours de transfert vers notre nouveau serveur. Elle sera de nouveau accessible d'ici quelques heures. Merci de votre patience.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Kit interrupteur sans fil avec module récepteur |
| Marque | Chacon |
| Modèle | 54511 |
| Alimentation du module | 220 V AC |
| Fonctions principales | ON/OFF, Variateur (300W, nécessite module 54556) |
| Nombre maximal d'émetteurs par récepteur | 6 |
| Portée entre émetteur et récepteur | Jusqu'à 50 m (diminue selon les obstacles) |
| Distance minimale entre deux récepteurs | 1 m |
| Type de charge compatible | Lampe (max 300 W en variateur, charge résistive) |
| Installation du module | Filaire, à encastrer (bornes IN/OUT) |
| Installation de l'interrupteur | Murale, fixation par base et cadre |
| Mémoire du récepteur | Jusqu'à 6 émetteurs ou combinaisons |
| Indicateur visuel | LED sur le module (clignotements) |
| Fusible du module | Oui (vérifier en cas de dysfonctionnement) |
| Sécurité | Couper le courant avant installation ; ne pas utiliser en milieu humide |
| Entretien | Aucun entretien particulier ; nettoyer avec un chiffon sec |
| Certifications | CE, conforme directive 1999/5/CE |
| Température de fonctionnement | 0 °C à 40 °C (estimation) |
| Poids approximatif (module + interrupteur) | 150 g (estimation) |
| Dimensions approximatives (module) | 45 x 45 x 20 mm (estimation) |
FOIRE AUX QUESTIONS - 54511 CHACON
Comment associer l'interrupteur au module récepteur ?
Approchez l'émetteur du récepteur, appuyez sur le bouton d'apprentissage du module (la LED clignote lentement), puis appuyez sur le bouton de l'interrupteur. La lampe clignote deux fois pour confirmer l'apprentissage du code.
Comment effacer un seul code émetteur du récepteur ?
Appuyez une fois sur le bouton d'apprentissage du module (la LED clignote lentement), puis appuyez sur le bouton OFF de l'interrupteur. La lampe clignote deux fois pour confirmer l'effacement.
Comment effacer tous les codes mémorisés dans le récepteur ?
Appuyez sur le bouton d'apprentissage du module pendant 6 secondes (la LED clignote continuellement), relâchez et appuyez à nouveau. La lampe clignote deux fois pour confirmer. Toute la mémoire sera effacée.
Que faire si la lampe ne s'allume pas après l'installation ?
Vérifiez la polarité et le câblage du module, le fusible du module, et que la mémoire du récepteur n'est pas pleine (max 6 émetteurs). Assurez-vous également que la portée radio n'est pas obstruée.
Puis-je utiliser la fonction variateur avec ce modèle 54511 ?
La fonction variateur est disponible uniquement si vous utilisez le module dimmer 54556 (300 W). Le modèle 54511 seul ne supporte que la fonction ON/OFF.
Combien d'interrupteurs puis-je associer à un seul module récepteur ?
Le récepteur peut mémoriser jusqu'à 6 émetteurs ou canaux différents. Vous pouvez donc associer jusqu'à 6 interrupteurs (ou combinaisons).
Quelle est la portée maximale entre l'interrupteur et le module ?
La portée est de 50 mètres en champ libre, mais elle peut être réduite par l'épaisseur des murs ou d'autres obstacles.
Puis installer le module dans une salle de bain ou un endroit humide ?
Non, il est strictement interdit d'utiliser l'appareil dans un endroit humide. Respectez les consignes de sécurité.

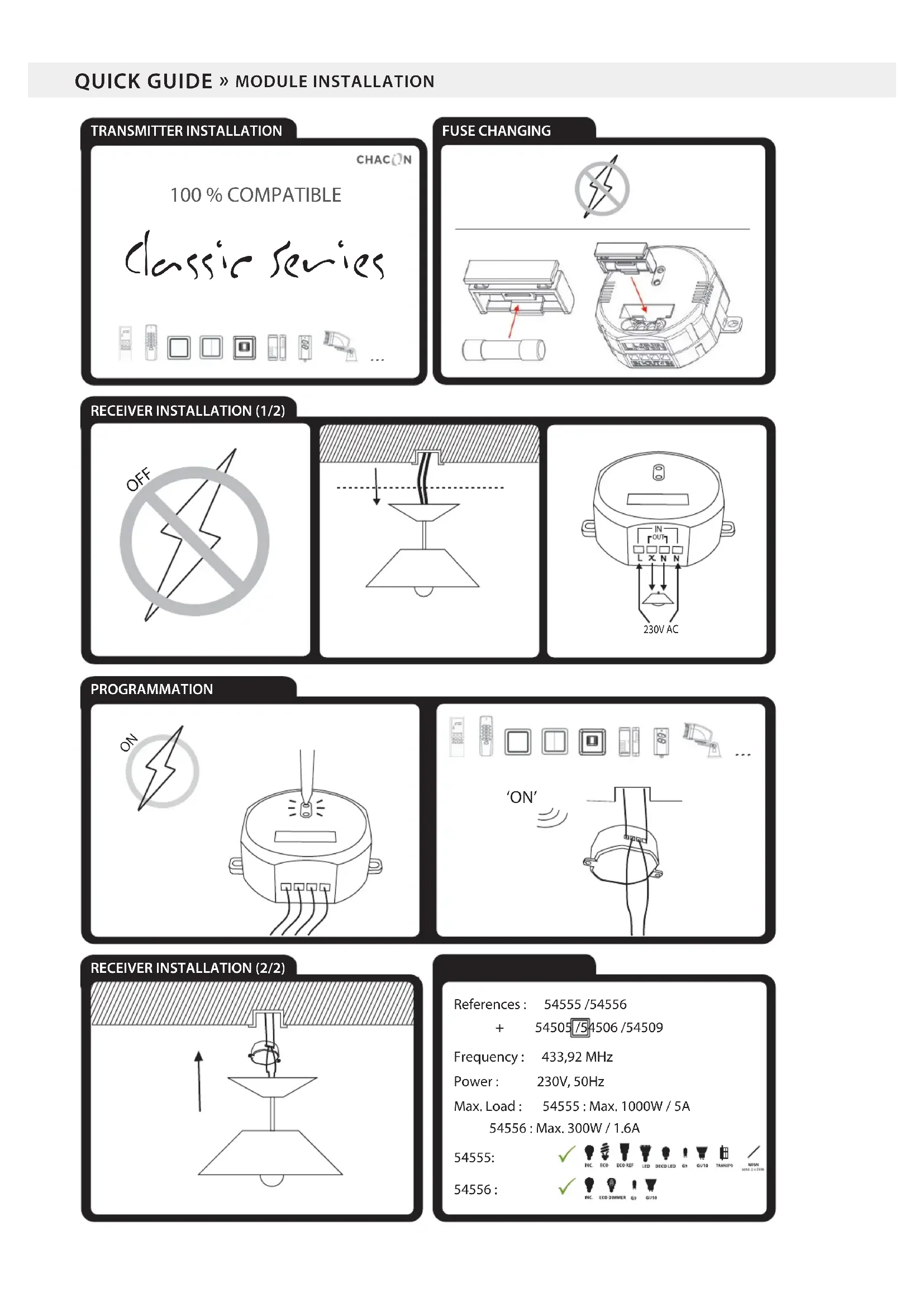

Comment installer physiquement le module et l'interrupteur ?
Pour le module : coupez le courant, branchez les fils AC 220V aux bornes IN et la lampe aux bornes OUT. Pour l'interrupteur : fixez la base au mur, puis le cadre, puis la plaquette en respectant la position 'UP'. Rebranchez le courant.
Que signifie le clignotement de la LED sur le module ?
Un clignotement lent indique que le module est en mode apprentissage (bouton appuyé). Un clignotement continu (après 6 secondes) indique la préparation à l'effacement total. Une LED éteinte signifie que le module est normalement alimenté.
Questions des utilisateurs sur 54511 CHACON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice 54511 - CHACON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 54511 de la marque CHACON.
