MODE D'EMPLOI PAM18100 BOSCH
Protection de l'environnement
Conseils pour jeter l'emballage 34
Conseils pour jeter notre ancien apparéil 34
Conseils pour economiser de l'énergie. 34
Remarques Importantes
Avant de brancher votre apparéil 35
Présentation de votre nouvel apparéil
Description de l'appareil 36
Panneau de commande 37
Description des accessoires 38
Conditions d'Utilisation
Conditions d'utilisation 38
Conditions de transport. 39
Mode d'Emploi
Climatisation 39
Possibilities d'évacuer de l'air vers l'extérieur 40
Deshumidification 42
Purification de l'air. 43
Chauffage 43
Nettoyage et Entretien
Nettoyage de I'appareil 44
Nettoyage et changement des filtrés purificateurs. 44
Conditions de rangement 45
Avantutilisation en début de saison 45
Conseils qui vous épargneront des appeals au Service Technique
Conseils généraux de fonctionnement 45
Conseils généraux sur le niveau de bruit 45
Service Technique / Garantie / Données Técnicos 46
Conseils pour jeter l'emballage
Respectez l'environnement au moment de jeter l'emballage de votre apparéil.
- Nos produits sont soigneusement emballed pour le transport. Tous les matériaux utilisés pour l'emballage respectent l'environnement (les cartons sont fabriqués à partir de papier de récapération) et peuvent être recyclés.
En recyclant l'emballage, vous contribuez, d'une part, à la réduction de la consommation de matières premières et, d'autre part, à éviter la saturation des décharges d'ordures.
- Contribuez de façon efficace à la protection de l'environnement en utilisant l'emballage de façon appropriée. Pour cela, emmenez-le au point de récapération municipal le plus proche ou, s'il l'accipe, vous pouvez rendre l'emballage au commercant qui vous a vendu l'appareil.
Conseils pour jeter votre ancien apparéil
Débranchez l'appareil du secteur et coupe le cable de branchement.
Les apparèils comportent des matériaux recyclables pouvant être recupérés, ainsi que des matériaux dangereux (tehs que des métaux lourds ou des fluides réfrigerants) qui peuvent polluer le sol ou l'atmosphère. Contribuez activement à la protection de l'environnement en vous assurant que votre ancien apparéil est mis à la ferraille tout en respectant l'environnement. Pour cela, déposez l' apparéil dans un point officiel de collecte ou de recupération de matériaux (vous mairie vous indiquera le point de collecte le plus proche). Les apparèils contiennent des réfrigerants qui doivent être éliminés conformément à la norme en vigueur.
Cet apparéil est marqué selon la directive française 2002/96/CE relative aux apparéils ELECTriques et électroniques usages (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.
Conseils pour economiser de l'énergie
Lors de l'utilisation, votre apparéil consomme de l'énergie, ce qui a un impact sur l'environnement. Il faut essayer d'améliorer l'efficacité de l' apparéil et donc de diminuer la consommation.
Eteignez l'appareil d'air lorsque vous n'en ave pas besoin.
Choisissez une température appropriée, des températures trop basses entrainent une consommation d'énergie elevée.
Placez l'appareil dans un endroit éloigné de sources potentielles de chaleur (rayonnement solaire, etc.) et bien aéré.
Assurez-vous que l'appareil est installé correctement. Lorsque l'air conditionné est en fonctionnement on peut économiser jusqu'à 30% d'énergie en réduisant l'entrée de chaleur dans la pierce grâce à l'installation de stores, persiennes ou rideaux sur les surfaces vitrées.
Utilisez les accessoires que compteyer toute apparéil ainsi que les accessoires spécifiques décrits dans la partie "Description des accessoires" afin de minimiser l'entrée d'air extérieur dans la piece. En cas d'utilisation d'accessoires requérant la pratique de trous dans les murs ou les fenêtres, il est conseillé de réduire au maximum les espaces et de les
boucher avec de la silicone, du platre ou un autre matériel au de ce type afin d'eviter que de l'air ne passse à travers ces espaces.
Afin d'eviter une perte d'efficacité de votre apparéil et donc une dépense d'énergie supérieure, il est conseillé de suivre les instructions relatives à la mise en place du tube d'évacuation d'air selon les recommendations du fabricant (voir "Possibilities d'évacuer de l'air vers l'extérieur").
Evitez de trop plier et d'étirer inutillement le tube expulseur d'air.
Pour evacuer l'air chaud dans le cas de fenêtres coulissantes, installez l'accessoire qui empêche l'entrée d'air chaud extérieur et optimise l'efficacité.
Vérifiez que les raccordements entre le tube d'évacuation d'air et les manchons (collecteur et diffuseur) sont corrects. Voir "Possibilities d'évacuer l'air vers l'extérieur".
Assurez-vous que le diffuseur est placé de telle façon que la fenêtre puisse être fermée au maximum afin d'empêcher l'entrée d'air extérieur.
Assurez-vous que les entrées et les sorties d'air ne sont pas obstruées. Gardez-les propres et exemples de saleté, de poussière et de corps étrangers.
Assurez-vous que les filtres de l'appareil sont propres et qu'ils sont installés correctement (voir "Nettoyage et Entretien").
En eté, aérrez l'habitation lorsque l'air extérieur est le plus frais (tôt le matin et pendant la nuit).
Remarques Importantes
Avant de brancher votre apparéil
Lisez le mode d'emploi avant de l'utiliser pour la première fois. Il comporte des informations importantes, aussi bien sur l'utilisation que sur la sécurité et l'entretien.
Conservez ce mode d'emploi. Il peut eventuellement servir à un autre utilisateur.
Ne mettez pas en marche un apparéil endommagé.
Le montage et le branchement de votre apparéil doivent être effectuels conformément aux instructions de montage et à la réglementation en vigueur. Si ces instructions ne sont pas respectées, vous risquèz de perdre la garantie.
- Nos apparueils sont conformes aux normes de sécurité en vigueur. Seuls des techniciens comptents en la matière sont autorisés à les réparer. C'est votre sécurité qui est en jeu.
Assurez-vous que le bouchon d'évacuation est bien à sa place car il peut s'être déplacependant le transport, Fig.1.

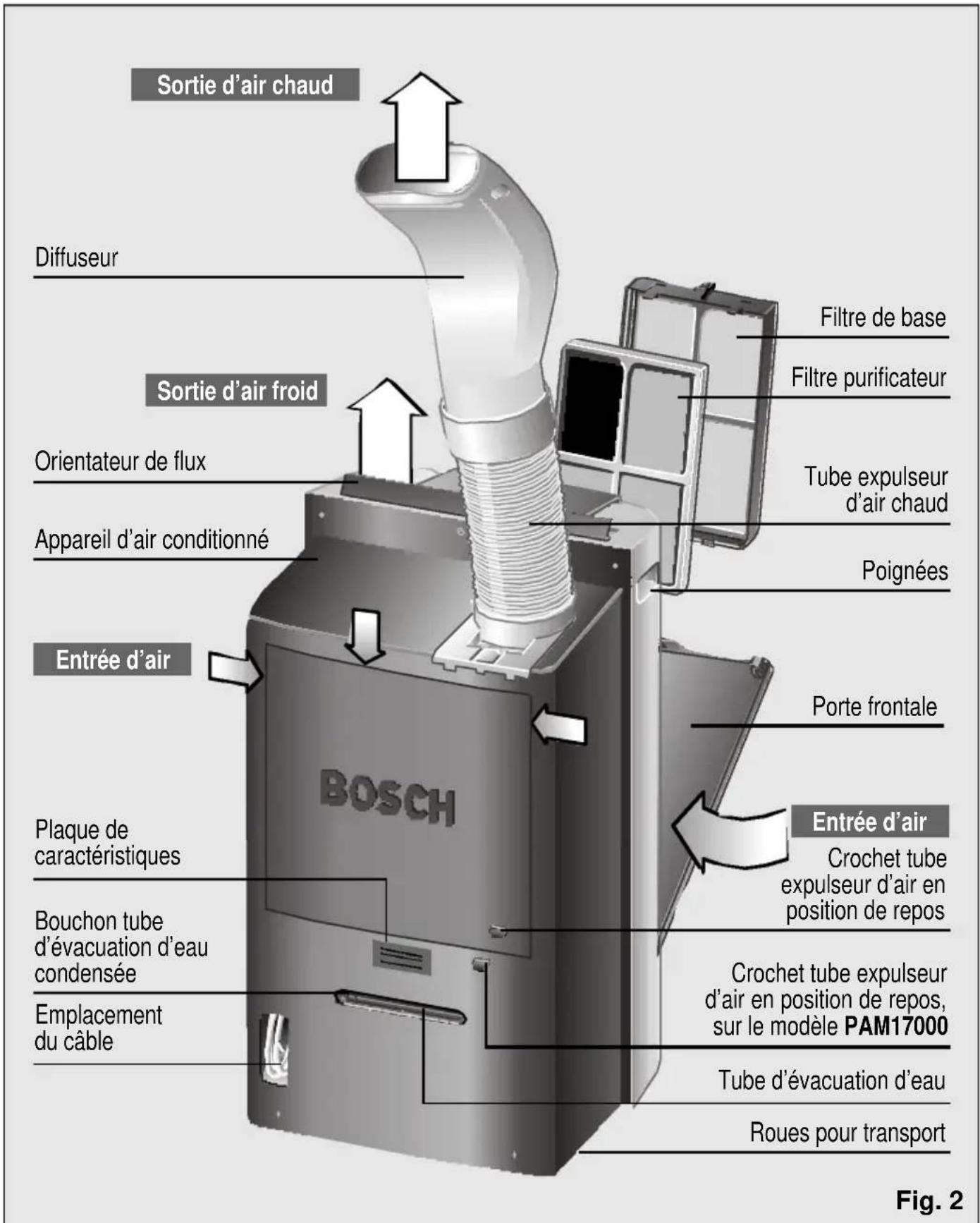

Description de l'appareil
Présentation de votre nouvel appareil
Panneau de commande

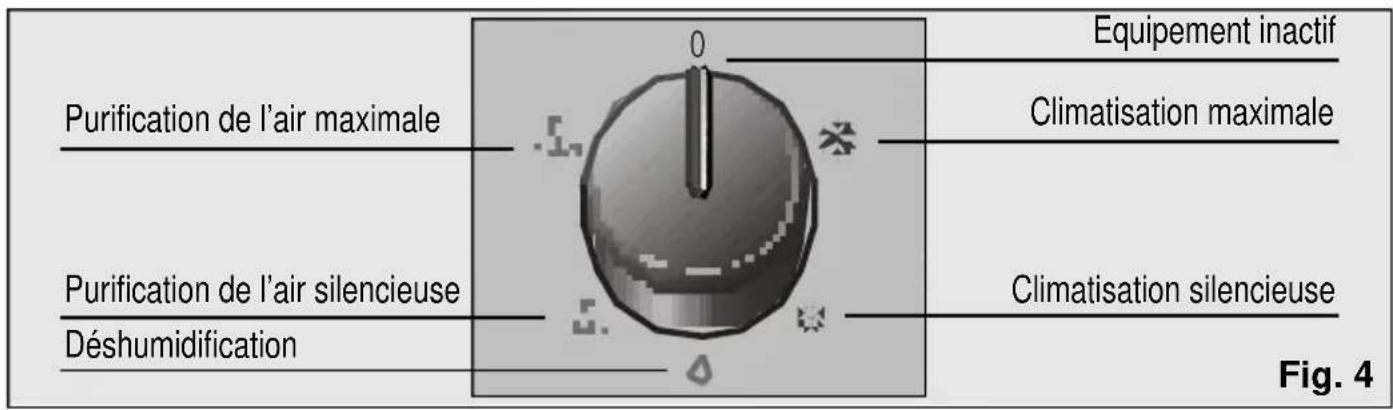

Modèle PAM17000 / PAM19000

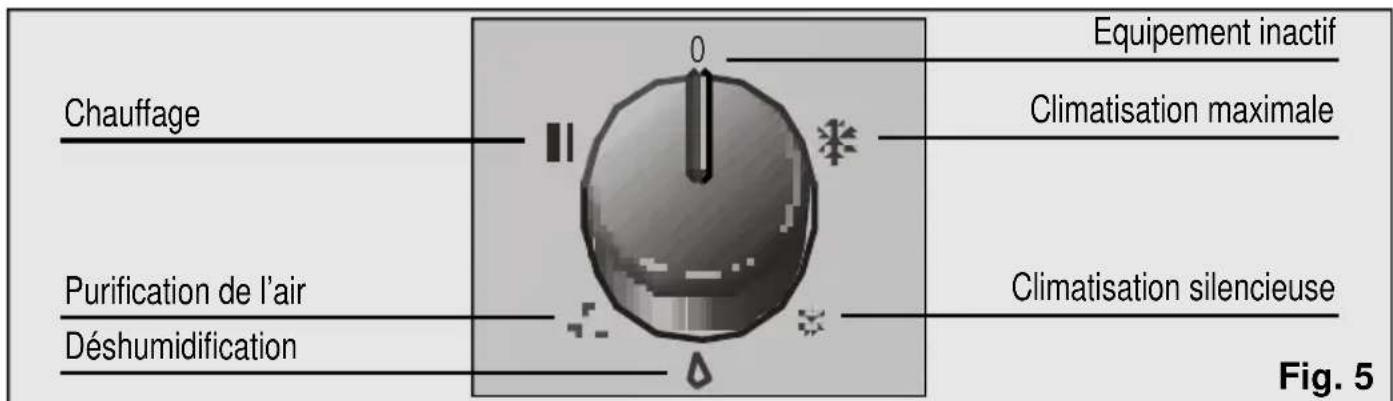

Modèle PAM18100
Description des accessoires
| Ventouse | Filtre Filtré Filtré Filtré Tracte de purificateur do base actif de fenêtre actif de fenêtre | Aversée de mur Coulisse Ublé Traversée balcon Art. No: Art. No: Art. No: PAZ10000 | PAZ11000 475075 | ||
| PAM17000 | ✓ | ✓ | ● | ● | |
| PAM19000 | ✓ | ✓ | ✓ | ● | ● |
| PAM18100 | ✓ | ✓ | ✓ | ● | ● |
| Dimensions env. mini / maxi largeur) cm. | Ø mur 10,5 70x10/205x10 |
Accessoires de série: Ces accessoires sont livrés avec l'appareil.
- Accessoires en option: Ces accessoires pourront etre obtenus au rpres du service officiel de la marque ou chez des distributeurs agreeés.
* Accessoires en option: Ces accessoires ne pourront etre acquis qu'auprés du service officiel de la marque.
Conditions d'Utilisation
Conditions d'Utilisation
Cet apparéil doit être branché sur secteursur 220/240 V et 50Hz , avec prise de terre.
Protection grace a un fusible de 10 A a action lente.
En cas d'utilisation d'une rallonge, celle-ci devra compter une prise de terre, sa section devra etre, au minimum, de 1,5 mm2 par borne et elle devra mesurer moins de 25m
Le cable de branchement sur secteur dispose d'un logement dans la partie posterieure de l'appareil. Voir Fig. 2.

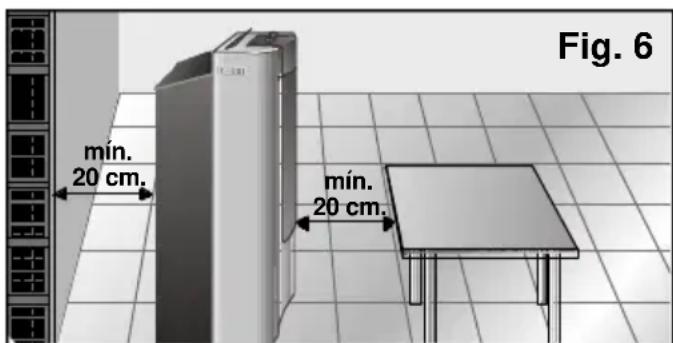

Ne laissez pas enterer d'eau, ne couvrez pas les entrées et les sorties d'air de votre apparéil.
- Par sécurité, avant de brancher votre apparéil, assurez-vous qu'il se trouve à une distance d'au moins 20 cm de toute surface, Fig. 6.
Attention!
Si, pour une raison quelconque, il etait nécessaire de changer le cable de branchement sur secteur electrique, ceci
Conditions d'Utilisation
devra estre realised par un service d'assistance agreé par le Service Technique Officiel.
Si vous éteignez l'appareil et le rallumez, le compresseur se remettra à fonctionner au bout de 3 minutes environ. Ce laps de temps est nécessaire pour garantir un fonctionnement correct.
Evitez d'entre en contact direct avec l'air expulsé par le tube expulseur.
L'appareil compte des roues afin de faciliter son transport. Si nécessaire, vous pouvez l'incliner pour faciliter son transport. Dans ce cas, il convient d'attendre au moins une heures avant de brancher à nouveau l'appareil.
Avant, retirez l'eau de condensation se trouvant dans le réservoir interne en sortant le tube d'évacuation de l'eau de son logement et en retardant le bouchon, Fig. 7, pour evacuer l'eau généree. Une fois que le réservoir est vide, n'oubliez pas de remettre le bouchon en place et le tube dans son logement.
Mode d'Emploi
Climatisation
L'appareil refroidit, purifie et déshumidifie simultanément l'air ambient, créé ainsi un climat/agréable.
- Branchez l'appareil sur secteur.
Dirigez le tube expulseur de l'air chaud vers l'extérieur. Afin d'éviter un bruit excessif et une perte d'efficacité, il faut positionner le tube expulseur d'air de la façon indiquée sur le Fig. 14. Voir "Possibilities d'évacuer de l'air vers l'extérieur".

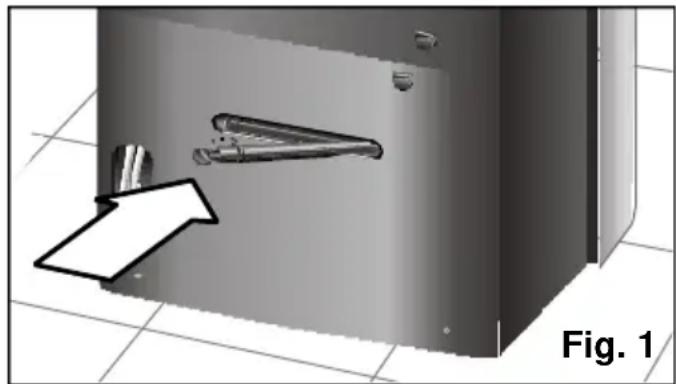

Vérifiez que le bouchon, Fig. 1, est placé dans le tube d'évacuation afin d'empêcher que l'eau ne sorte à l'extérieur et ne mouille la surface d'accui.
Lever l'orientateur d'air situé dans la partie supérieure de l'appareil. Sur les modèles PAM18100, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Voir figures 25 et 26 dans la partie chauffage.

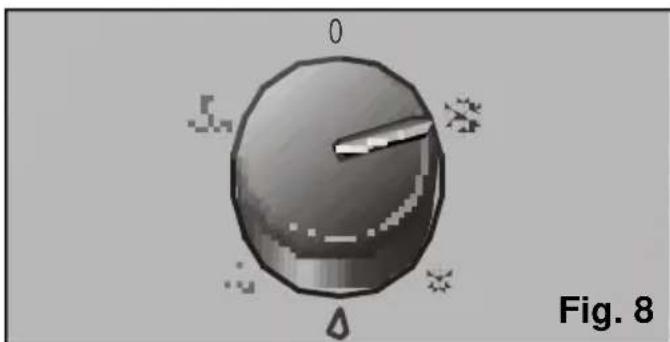

Sélectionnez la fonction de climatisation maximale ou silencieuse, Fig. 8. (La fonction de climatisation silencieuse réduit le début d'air de l'appareil).

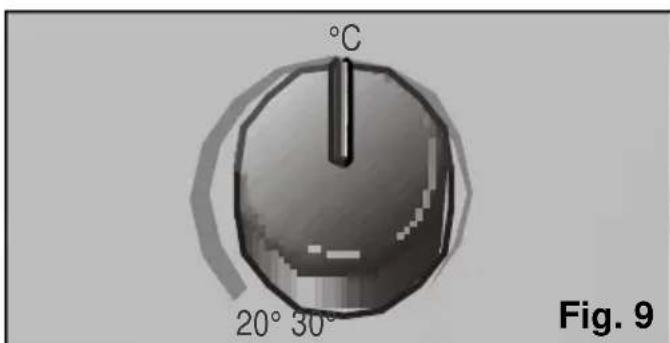

Positionnez le thermostat sur la température voulue, Fig. 9. Si l'appareil se débranche automatiquement à cause du thermostat, il faudra attendre que la température ambiante augmente de 2 - 3^ pour qu'il se remette en marche.
Mode d'Emploi

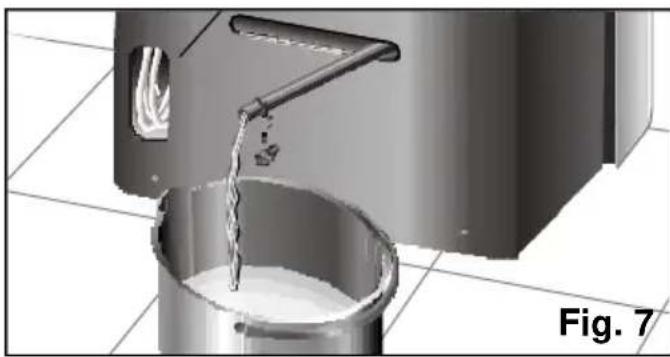

Pendant le fonctionnement en mode air conditionné, une partie de l'eau condensée généree est evaporée de façon automatique et est evacuée vers l'extérieur en même temps que l'air expulsé, à travers du tube expulseur d'air chaud.
Dans des conditions de forte humidité, l'appareil accumulera de l'eau condensée dans le réservoir interne. Lorsqu'un certain niveau sera atteint, le témoin s'allumera, Fig. 3, indiquant que le réservoir d'eau condensée est plein et qu'il faut le vider. Dans ce cas, l'appareil arrête de refroidir et vous devrez evacuer l'eau de la façon indiquée dans "Conditions de transport". Fig. 7.
Il est recommandé d'eteindre l'appareil pendant l'évacuation d'eau.
Attention!
Nous vous rappelons qu'une fois que l'appareil est eteint, il faut attendre environ 3 minutes pour que le compresseur se remette en marche. C'est le temps nécessaire pour garantir un fonctionnement correct de I'appareil.
Possibilities d'évacuer l'air vers l'extérieur

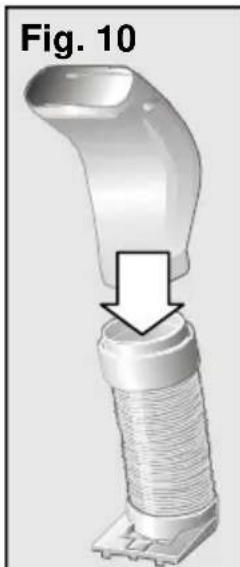

Mise en place du tube expulseur d'air et des accessoires dans l'appareil

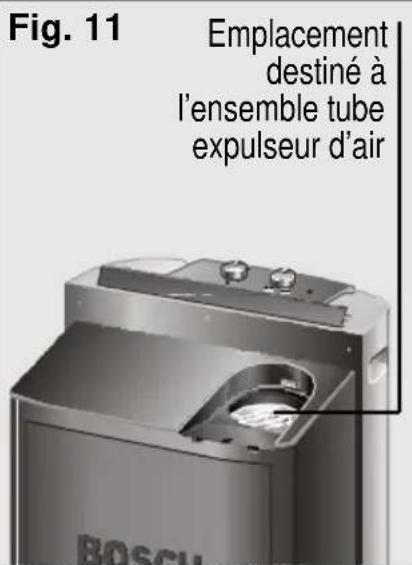

Placez l'ensemble tube expulseur d'air dans l'emplacement situé dans la partie supérieure arrêté de l'appareil, Fig. 11.

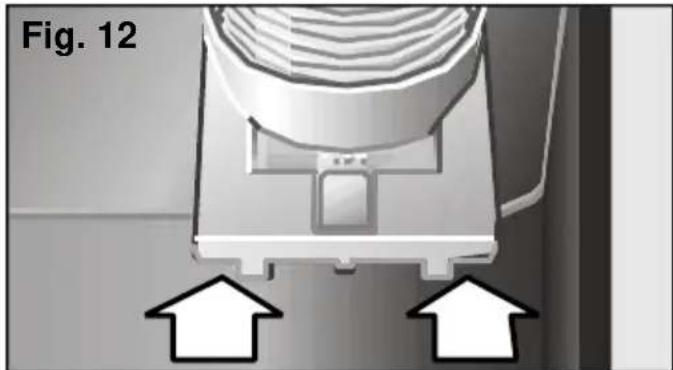

Pour que l'ensemble tube expulseur soit parfaitement fixé dans l'emplacement, il faut glisser le manchon dans l'emplacement prévu à cet effet (de la façon indiquée par les flèches de la Fig. 12).
Une fois que l'ensemble est en place sur l'appareil, ajouter le diffuseur. Fig. 10

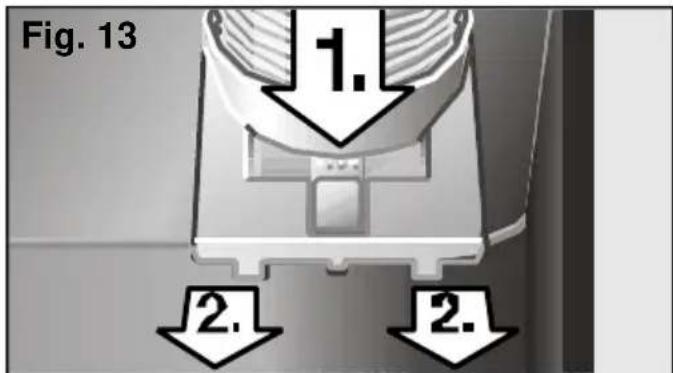

Pour-retirer l'ensemble de I'appareil, appuyez sur la languette "Push" (Fig. 13, 1.) et glissez-la vers I'extérieur. (Fig. 13, 2.).
Installation mobile

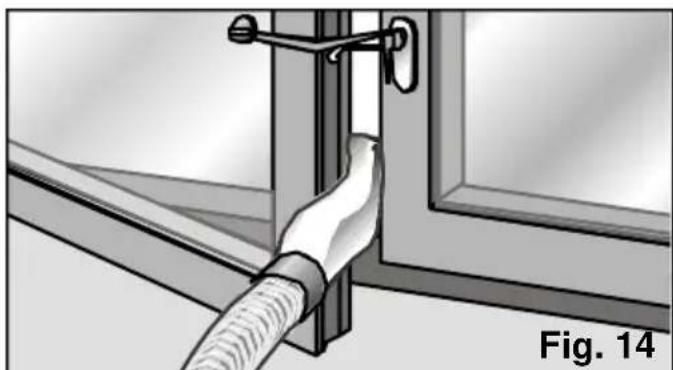

Entrouvre la fenetre et introduisez le diffuseur entre le battant et la chambranle.
Fermez la fenêtre au maximum et maintenez-la ainsi grâce à la ventouse fournie, Fig. 14.
Mode d'Emploi

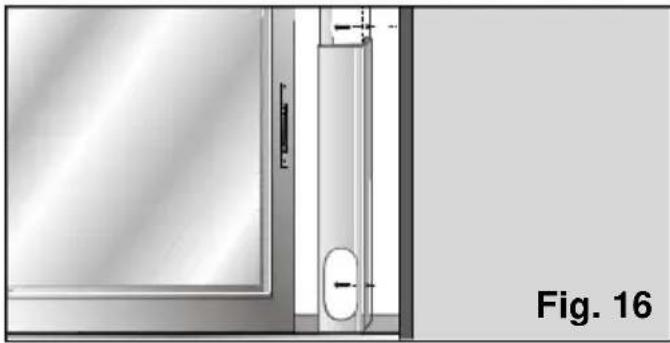

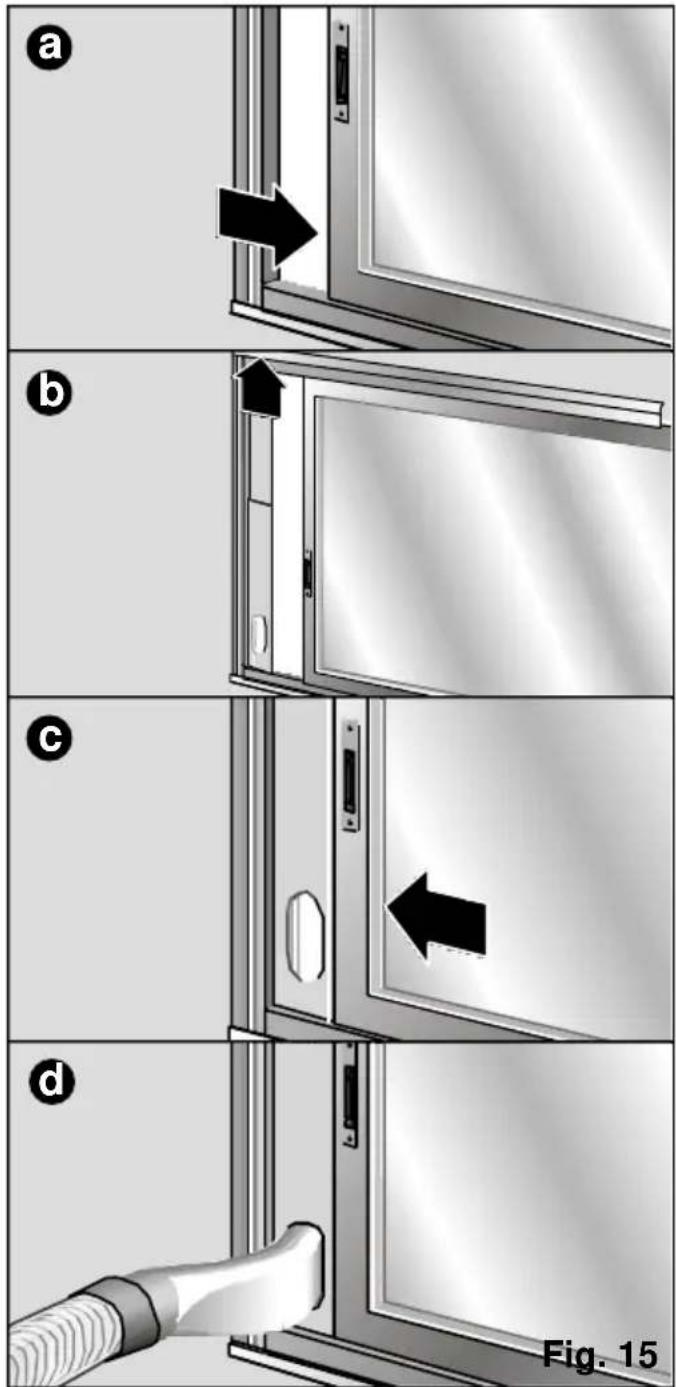

- Il est également possible d'utiliser l'accessoire d'installation coulibse fenêtre / balcon (voir Description des accessoires). Fig. 15 : a, b, c, d. Celui-ci sert aussi bien pour les fenêtres horizontales que verticales / les balcons.
- Pour pouvoir être fixé à la fenêtre / au balcon, il comporte deux orifices lateraux. Avec deux tournevis (non fournis avec l'accessoire), l'utilisateur pourra le fixer à la chambranle ou au mur pour qu'il ne puisse bouger ou tomber, Fig. 16.
Installation fixe

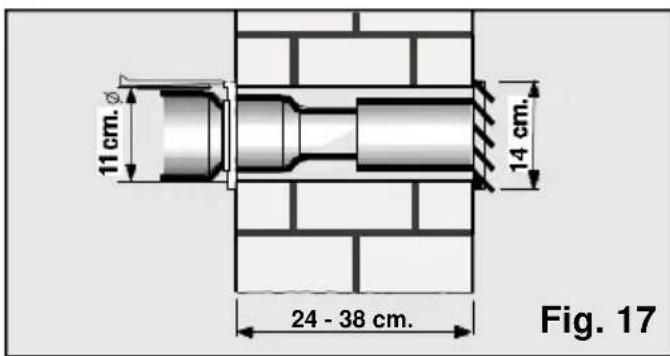

Elles s'effectue en utilisant l'accessoire traversée de mur/ traversée de fenêtre. Voir "Description des accessoires".
Pour expulser l'air chaud a travers le mur, il faut pratiquer un orifice dans celui-ci afin de placer la traversée, Fig. 17.

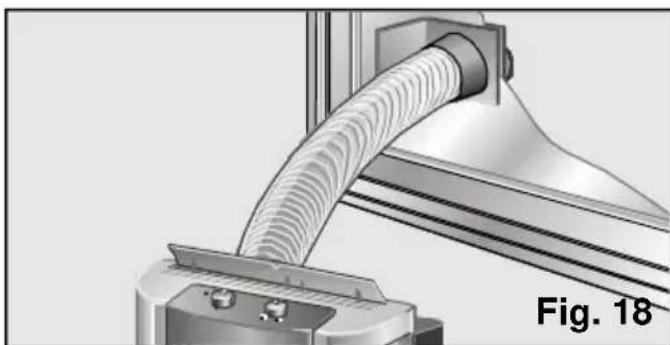

Retirez le diffuseur et connectez le tube expulseur d'air à l'accessoire.
Dans le cas d'une installation fixe à travers une fenêtre, n'utilisez que la piece terminale transparente de l'accessoire et il faut pratiquer un trou de 10,5 cm de diamètre dans la vitre, Fig. 18.
Remarques :
N'étirez pas le tube expulseur d'air chaud inutillement (longueur maximale 140 cm).
Mode d'Emploi

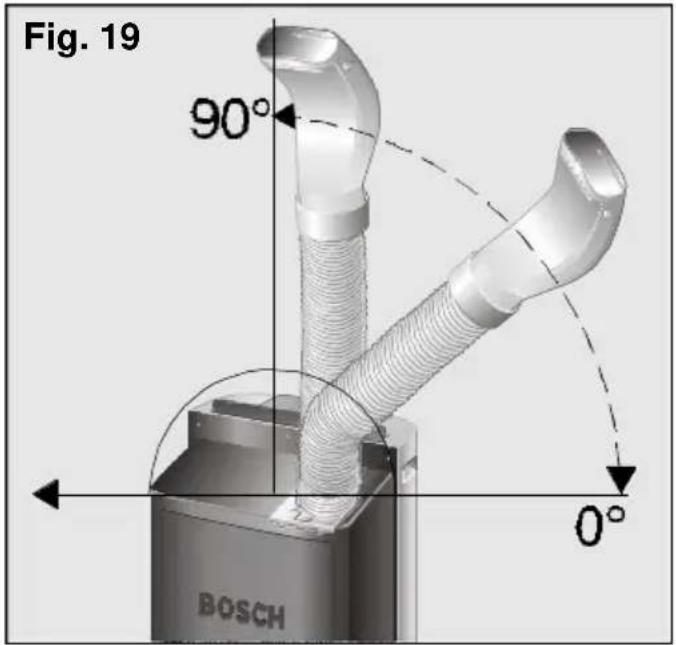

Au moment demettrele tube en place,ne le pliez pas trop.Si cela etaitle cas,l'air chaud ne pourrait pas sortir correctement, ce qui pourrait entrainer une diminution de la puissance frigorifique et du rendement. Pouratteindre I'efficacite de refrigeration maximale et le niveau de bruit minimum, il est conseilé de placer le tube expulseur a une hauteur supérieurea la hauteur totale de l'appareil, Fig.19.
Déshumidification
Dans la position , l'appareil réduit l'humidité ambiente et purifie.

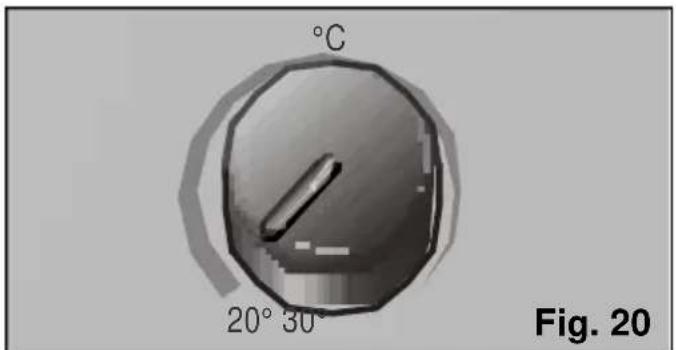

Réglez le thermostat en position de température minimale, Fig. 20.

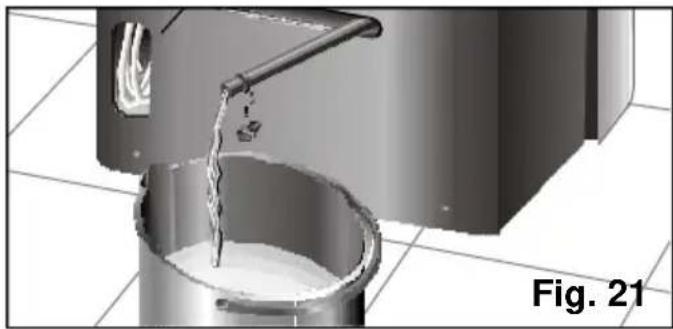

Placez un recipient à la sortie du tube et retirez le bouchon pour recupérer l'eau condensée, Fig. 21.

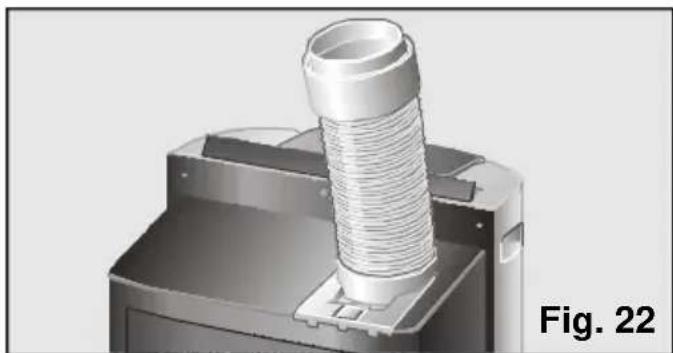

Enlevez le diffuseur et mettez le tube expulseur d'air dans la position indiquée sur la figure 22.
Si vous le désirez, il est également possible de démonter complètement le tube expulseur.
Levez l'orientateur d'air situé dans la partie supérieure de l'appareil. Sur les modèles PAM18100, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Voir figures 25 et 26 de la partie chauffage.

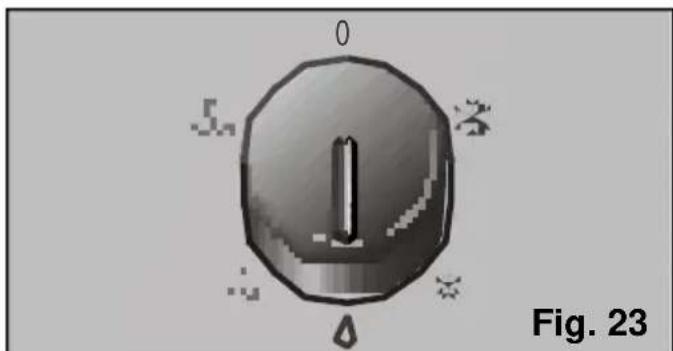

Sélectionnez la fonction de déshumidification, avec la commande de sélection de fonctions, Fig. 23.
Attention!
La quantité d'eau déshumidifiée peut atteindre au maximum 36 litres par 24 heures, suivant les conditions ambiantes. Voir chapitre "Renseignements Techniques".
Mode d'Emploi
Pour changer de fonction, n'oubliez pas de
mettre le bouchon du tube d'évacuation
d'eau.Dans le cas contraire, de I'eau
sortirait lorsque I'appareil fonctionne.
N'oubliez pas que pour que I'appareil
fonctionne, la température ambiente doit
etre supérieure ou égale à 18^
Purification de l'air
Cette fonction permet que l'air circule à nouveau l'intérieur de la piece (ventilation) tout en le faisant passer par un contrôle purificateur.
L'appareil comporte un cadre de base et un cadre purificateur afin d'éviter:
- Pollens, bacteries et poussière.
Placez le tube expulseur d'air dans la même position que dans le mode déshumidification.
Levez l'orientateur d'air situé dans la partie supérieure de l'appareil. Sur les modèles PAM18100, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Voir figures 25 et 26 de la partie chauffage.

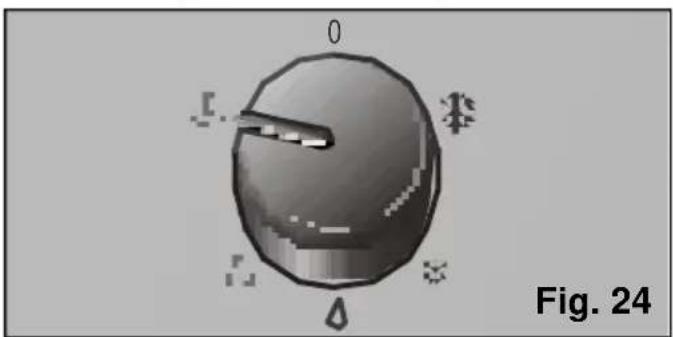

Sélectionnez la vitesse de purification : maximale ou silencieuse , Fig. 24.
Dans les cas et sur les modeles ou ils sont présents, nous vous recommendons de laisser les filtres en option installés, qu'elle que soit la fonction可以选择 (climatisation, déshumidification, purification de l'air). Vous obtiendrez ainsi une efficacité de purification optimale.
Remarque :
En raison de la configuration interne des modeles PAM17000, en mode ventilation, de l'air est également evacué vers l'extérieur. Afin de réduire la sensation de bruit, il est recommendé d'enlever le tube d'évacuation d'air.
Chauffage (sur le modele PAM18100 uniquely)
En position,,, l'appareil chauffe l'air de la piece jusqu'à ce que la température voulue soit atteinte, et purifie en même temps l'air ambient.
- Branchez l'appareil sur secteur.
Placez le tube expulseur d'air de la meme facon que pour la fonction deshumidification.

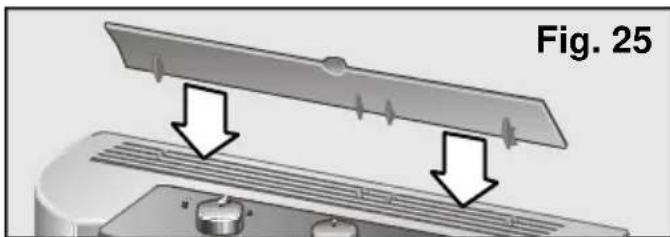

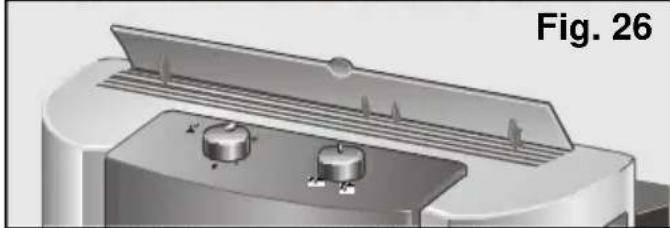

Sur les modèles PAM18100, cet orientateur d'air n'est pas monté sur l'appareil à l'acquisition. Pour une(Meilleure distribution du flux d'air, le fabricant recommande son installation au préalable. Le mode de positionnement de l'orientateur est indiquésur les figures jointes.

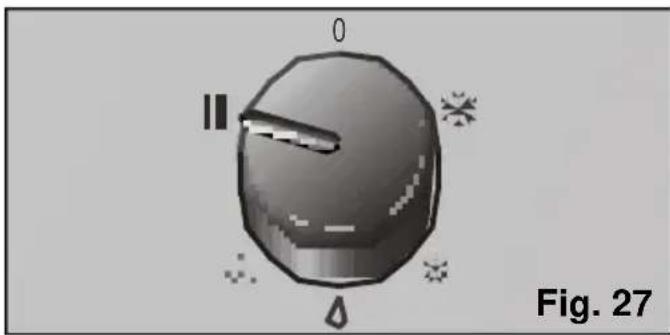

Sélectionnez la fonction chauffage, Fig. 27.
Positionnez le thermostat sur la températe voulue. Une fois cette températe atteinte, l'appareil se déconnectera automatiquement et se connectera à nouveau lorsque la températe aura diminué de 2-3°C.
Attention!
Ne couvrez pas les entrées et les sorties d'air de l'appareil!
Nettoyage de l'appareil
- Par mesure de sécurité, avant de nettoyer l'appareil, il est recommendé de le débrancher.
L'appareil peut etre nettoyedec un chiffon ou une eponge, de I'eau tiede et un détergent doux.
N'utilisez jamais d'eau chaude (à plus de 40^ ), de produit blanchissant, de benzine, d'essence, d'acides, d'éponges abrasives, de brosses ou de détergents abrasifs et évitez que de l'eau n'entre dans l'appareil.
Ne nettoyez pas l'appareil avec un tuyau d'arrosage.
Nettoyage et changement des filtrés purificateurs

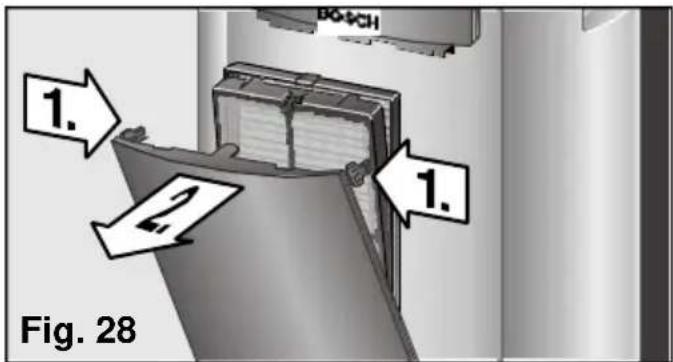

Pour ouvrir la porte frontale de l'appareil (il n'est pas nécessaire de la retirer), il suffit d'appuyer sur les clips lateraux de celle-ci, (Fig. 28, 1.) et de tirer vers vous. (Fig. 28, 2.). La porte comporte une butée jusqu'à laquelle elle s'ouvre sans risque de tomber.
Tous les modèles comportent un filtré d'air de base qu'il faut nettoyer au bout d'un certain temps, Fig. 29. Pour cela, il suffit d'appuyer sur le clip situé sur la partie supérieure et de le retarder, Fig. 30. Pour le laver, il suffit de le passer sous l'eau courante, de le sécher et de le remettre à sa place.
Filtredebasedelayable
Fig. 29
Certains modèles comportent, en plus, un filtré purificateur situé à l'intérieur du filtré de base.
Filtre purificateur
Fig. 30
Fig. 31
Pour garantir un bon fonctionnement, le filtré purificateur doit être changé tous les ans. (Ces accessoires pourront être obtenus auprès du Service Officiel du Fabricant ou chez des distributeurs agreés). Voir partie "Description des accessoires".
Installation du filtré purificateur:

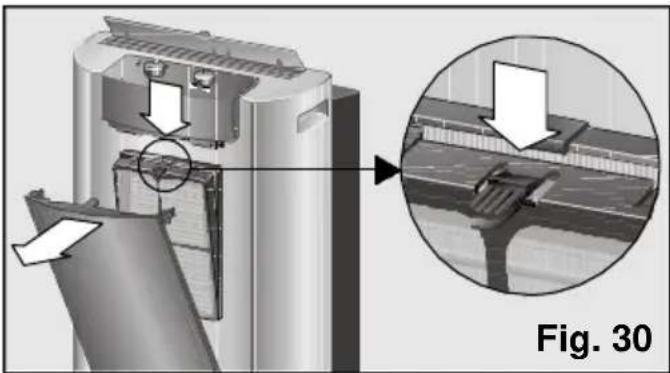

Retirez le filtr de base de l'appareil, Fig. 30.
Placez le filtré purificateur dans le filtré de base tel que cela est indiqué sur la Fig. 31.
Installez l'ensemble dans l'appareil en faisant coïncider les crochets inférieurs avec les orifices situés dans la carasse frontale de l'appareil et en appuyant sur le clip supérieur jusqu'à entendre un "click" indiquant que l'ensemble est correctement place.
Fermez la porte frontale de l'appareil.
Ne placez qu'un jeu de filtres sur le support afin de maintainir la puissance frigorifique.
Remarque
Afin de facilitier le nettoyage et le changement des filtres, il est également possible dePTRir la porte frontale de I'appareil.
Nettoyage et Entretien
Pour cela, il suffit d'ouvrir la porte jusqu'à la butée de sécurité (la porte reste ouverte avec une légère inclinaison ; Fig. 28) et de tirer fortement vers vous. Pour la remetre en place, faites coïncider les crochets inférieurs de la porte avec les orifices de la carcasse de l'appareil jusqu'à ce que les crochets s'emboitent dans les clips de la carcasse.
Conditions de rangement

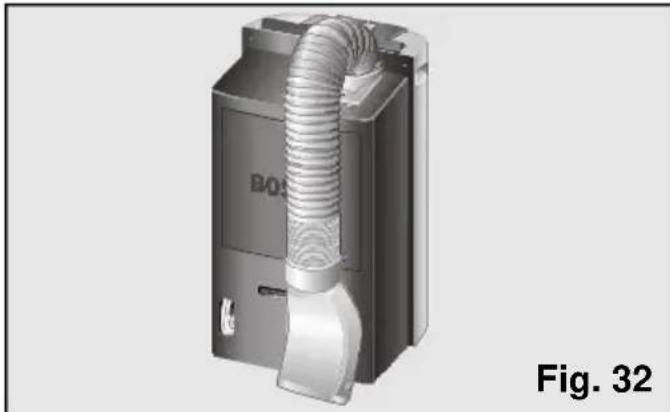

A la fin de chaque saison, pour que vous appeareil occupe le moins de place possible, vous devrezmettrele tube d'évacuation en position de repos.

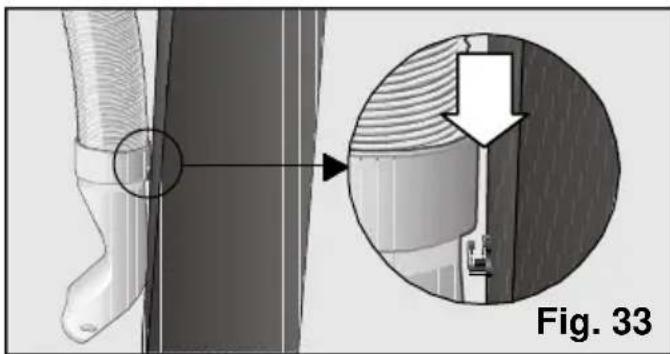

Pour cela, pliez le tube vers l'arrière de l'appareil et attachez-le grâce au crochet diffuseur, Fig. 32 et 32.
Avant utilisation en début de saison
Nettoyez le fille de I'air.
□ Ensuite, nettoyez le couvercle et les grilles si nécessaire.
Conseils qui vous épargneront des appeals au Service Technique
Conseils généraux de fonctionnement Que faire si ? ...
... l'appareil ne fonctionne pas ...
Vérifiez que la prise est branchée.
Vérifiez que le sélecteur de fonctions n'est pas en position inactive.
Vérifiez qu'il y a de l'énergie sur le secteur et qu'aucun fusible n'a fondu.
Positionnez le thermostat sur une température inférieure.
... l'appareil ne fonctionne pas et le témoin lumineux, indiquant que le réservoir d'eau condensée est plein, est allumé ...
Placez l'appareil sur une surface plane. Si le témoin reste allumé, videz le réservoir d'eau interne de l'appareil. (Voir instructions dans "Climatisation").
... l'appareil ne refroidit pas suffisamment ...
Vérifiez que les raccordements du tube expulseur d'air chaud sont corrects.
Vérifiez que le tube d'expulsion n'est pas trop pié et qu'il ne mesure pas plus de 140 cm.
Vérifiez que le bouchon du tube d'évacuation de l'eau est place sur ce tube.
Placez la ventouse pour que l'ouverture de la fenetre soit la plus petite possible.
Fermez les volets afin de minimiser la radiation solaire.
... you love de l'eau dans la grille du panneau de commande ou à l'emplacement du contrôle de base ...
Ne vous inquietez pas, cela est du au fonctionnement même de l'appareil.
Conseils généraux sur le niveau de bruit
Il convient de désigner deux types de bruits,
ceux généres par le fonctionnement normal de
l'appareil et ceux auxquels il est facile de
remédier. Ci-après sont décrits quelques uns de
ces bruits éventuels afin de mistrés les identifier.
Conseils qui vous épargneront des appeals au Service Technique
Les bruits parfaitement normaux
Si vous entendez un bruit cyclique d'eau, un clapotement, cela est du au fonctionnement de la pompe qui fait que I'eau circule a nouveau afin d'améliorer la puissance de l'appareil.
Si vous entendez un bruitsemblable à celui de bourdonnements sourds, il est inévitable et d'u au fonctionnement du compresseur.
Si vous entendez un léger sifflement, il s'agit du son produit par le passage du réfrigerant à travers les tubes fins de l'appareil, une fois que le compresseur s'est mis à fonctionner.
Si vous entendez un son bref, comme un "clic", il s'agit du bruit génére par la connexion et la déconnexion de la pompe ou du bruit génére par le régulateur qui connecte et déconnecte l'électronique.
Les bruits facies à éliminer
Assurez-vous que le tube expulseur d'air, ainsi que les manchons diffuseur et collecteur sont correctement fixés à l'appareil.
Vérifiez que rien ne gène l'entrée ni la sortie d'air de l'appareil.
Vérifiez que l'appareil n'est pas en contact direct avec des meubles ou autres apparéils electroménagers afin d'éviter que la sortie d'air ne soit dirigée directement vers eux, augmentant ainsi le niveau sonore.
Toute autre panne ou réparation doit être traitée par un Technicien spécialisé. Le cas échéant, consultez le distributeur/agréé, le service après-venture ou notre Réseau de Services Techniques du Fabricant.
Service Technique / Garantie / Données Techniques
Service Technique
Si après avoir tenu compte des instructions d'utilisation, installation, spécialement ce qui est indiquedans le chapitre "Considerations....", voitrappeil ne fonctionne pas,souvenez-vous que notre Reseau de Services Techniques est a votre disposition.
Pour cela, en communiquant la panne, indiquez le modele (E-NR) et le n^ de fabrication (FD) de votre apparéil, que vous pourrez dire sur la plaque de caractéristiques, Fig. 2.
Garantie
Dans chaque pays sont établies les conditions de garantie par les correspondantes Sociétés de Distribution. Pour plus de détails à cet effet, dirigez-vous au Distributeur qui vous a vendu l'appareil en lui facilitant le nom du modèle et le n° de fabrication. Pour toute intervention qui se produit sous garantie, il est indispensable deprésenter le justificatif d'achat de l'appareil.
Données Techniques
| Modèle PAM17000 PAM19000 PAM181 | 00 | ||
| Consommation à puissance maximale (W)* | 800 975 | 975 | |
| Capacité de réfrigération (W)* 1700 1900 1 | 800 | ||
| Capacité de déshumidification (L/jour) 31 36 | 36 | ||
| Puisance en mode chauffage (W) | - | - | 1800 |
| Fusible (A) | 10 | 10 | 10 |
| Efficacité energétique (lettre) | D | D | D |
| Valeurs limites de fonctionnement | |||
| - Climatisation (mini./maxi. °C) | 20 - 35 | 20 - 35 | 20 - 35 |
| - Déshumidification (mini./maxi. °C) | 18 - 35 | 18 - 35 | 18 - 35 |
| (*) D'après norme EN14511 |
Indice
Painel de commando 65
