Type de produit	Sonomètre
Marque	Monacor
Modèle	SM1
Dimensions	53 × 130 × 34 mm
Poids	130 g
Alimentation	Batterie 9 V (non fournie)
Plage de mesure	40 - 130 dB
Résolution	0.1 dB
Bande passante	100 - 8000 Hz
Précision	±3,5 dB à 94 dB, 1 kHz
Type de microphone	Microphone electret
Pondération	Pondération A
Affichage	LCD 17 mm, 3 positions
Fonctions principales	Mesure du niveau sonore, maintien Max/Min, rétroéclairage automatique, arrêt automatique (15 min)
Entretien et nettoyage	Utiliser un chiffon sec et doux, pas de produits chimiques ni d'eau
Sécurité	Utilisation intérieure uniquement, éviter humidité et chaleur (0-40°C), ne pas jeter les batteries usagées dans les ordures ménagères
Pièces détachées et réparabilité	Réparation par un technicien habilité, batterie remplaçable
Informations générales	Conforme aux directives européennes, montage sur pied possible (filetage 6,35 mm / 1/4"), utilisé pour mesurer le bruit ambiant avec perception humaine

FOIRE AUX QUESTIONS - SM1 Monacor

Comment insérer la batterie dans le sonomètre Monacor SM1 ?

Ouvrez le couvercle du compartiment pile sur la face arrière en appuyant sur la flèche et en tirant vers le bas. Branchez une batterie 9 V sur les contacts et placez-la dans le compartiment. Refermez le couvercle. En cas de non utilisation prolongée, retirez la batterie pour éviter les fuites.

Comment allumer et éteindre le SM1 ?

Appuyez sur la touche (3) pour allumer. Pour éteindre, appuyez longuement sur la même touche. L'appareil s'éteint aussi automatiquement après environ 15 minutes d'inactivité.

Que signifie le symbole de batterie sur l'écran ?

Le symbole de batterie (9) en bas à gauche de l'affichage indique que la batterie est presque épuisée. Remplacez-la par une neuve (voir chapitre 3 de la notice).

Comment utiliser les fonctions Max et Min ?

Appuyez sur la touche MAX MIN (2) pour afficher et mémoriser le niveau maximal (affichage MAX). Appuyez à nouveau pour le niveau minimal (affichage MIN). Pour désactiver, maintenez la touche enfoncée jusqu'à disparition de l'affichage correspondant.

Comment monter le sonomètre sur un trépied ?

Le SM1 dispose d'un filetage au dos (6,35 mm / 1/4 de pouce) permettant de le visser sur un pied standard. Utilisez un adaptateur si nécessaire.

Que faire si l'écran n'affiche rien ?

Si aucun affichage n'apparaît, cela signifie qu'aucune batterie n'est insérée ou que la batterie est déchargée. Insérez ou remplacez la batterie par une neuve de 9 V.

Comment nettoyer le SM1 ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau, car ils pourraient endommager l'appareil.

Quelle est la plage de mesure du Monacor SM1 ?

La plage de mesure est de 40 à 130 dB. Pour des valeurs supérieures à 130 dB, l'affichage indique 'OL' (overload). La résolution est de 0,1 dB.

Quelle est la précision du sonomètre ?

La précision est de ±3,5 dB à 94 dB et 1 kHz. L'appareil utilise une pondération A pour simuler la perception de l'oreille humaine.

Comment fonctionne l'éclairage automatique de l'écran ?

Le capteur de luminosité (4) adapte automatiquement l'éclairage de l'arrière-plan : si la lumière ambiante est faible, l'éclairage s'allume ; si elle est suffisante, il s'éteint.

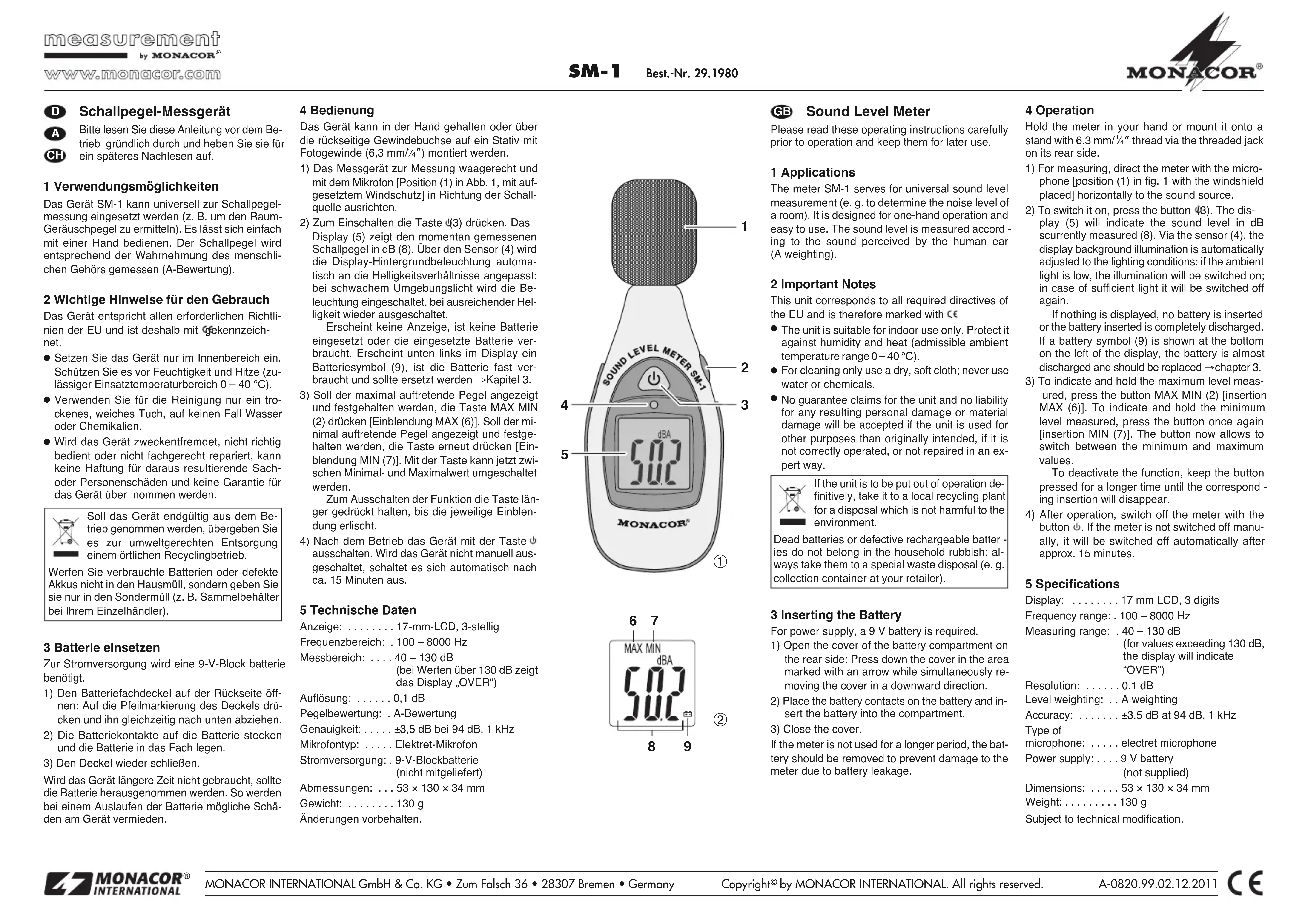

MODE D'EMPLOI SM1 Monacor

Veuillage ré la première notice avec attention avant le fonctionnement et consévez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilities d'utilisation

The SM-1 peut être utilisé de manière universelle pour mesure les niveaux sonores (par exemple pour constater le niveau de bruit dans une pièce). Il peut être facilement manipulé d'une seule main. Le niveau sonore est mesure en fonction de la perception de l'oreille humaine (pondération A).

2 Consels importants d'utilisation

L'appareil répond à toutes les directiveses nécessaires de l'Union Européenne et porte donc le symbole €

L'appleareil n'est concu que pour une utilisation en intérieur, Protegede-ile de I'humidite et de la chaleur (plage de temperture de fonctionnement autorisé 0 - 40 °C).
- Pour le nettoyer, utilisez un chiffon sect et doux, en chaque cas de produits chimiques ou d'eau.
- Nous déclinois toutes responsabilité en cas de dommages corporels ou matériels si l'apparèit est utilisé dans un but autre que celui pour lequel il a été lié, s'il n'est pas correctement utilisé ou n'est pas répartir par un technienhabilité ; en outre, la garantie deviendrait caducque.

Ne jezte pas les batteries usages ou accumultes défecteux dans la poubelle domestique; rapportez-les à votre revendure ou dépenses-les dans un container spécifique.

3 Insertion de la batterie

Une batterie 9 V est nécessaire pour faire fonctionner l'appareil.

1) Ouvrez le couvercle du compartmente pile sur la face arriere : appuyez sur le repèle flèche sur le couvercle et simultanément tirez-l vers le bas.
2) Positionnez les contacts sur la batterie et placez la batterie dans le compartment.

3) Refermez le couvercle

En case de non utilisation prolongée de l'appareil, il convient de-retirer la batterie; elle pourrait couler et endommager l'appareil.

4 Utilisation

L'appareil peut être tenu dans la main ou être monté sur un pied avec filage 6,35 (1 / 4ⁿ) via la mise filée sur la face arriere.

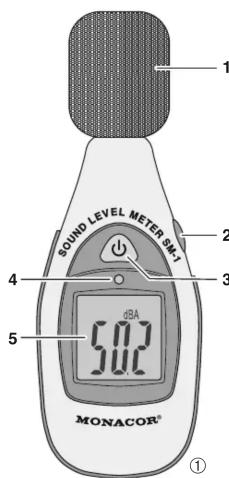

Orientez le sonomètre à l'horizontale, le micro [position (1) sur le schéma 1, avec bonnette anti-vent placéel, vers la source sonore.

2) Appuyee sur la touche (3) pour allumer l'appareil. L'affectionsage (5) indicate le niveau sonore mesuré à l'instant en dB (8). Via le capteur (4), l'éclairage de l'amière plan est automatiquement adapté aux rapportes de luminosité : si la lumière ambiente est faible, l'éclairage est allumé, si la luminosité est suffilante, il est éteint.
Si aucun affichage n'est visible, aucune batterie n'est insereee ou la batterie insereee est morte. Si un symbole de batterie (9) est visiblen en bas a gauche sur I'affichage, la batterie est presque epuisée et doitetre replacee, voir chapitre 3.
3) Si le niveau maximal doit être affchéé et conservé, appuyez sur la touche MAX MIN (2) [affichage MAX (6)]. Si le niveau minimal doit être affchéé et conservé, appuyez une nouvelle fois sur la touche [affichage MIN (7)]. Vous pouvez commuter entre la valeur maximale et la valeur minimale avec cette touche.
Pour désactiver la fonction, maintenez la touche enfinçée plus longtemps jusqu'à ce que l'affichage correspondant disparaisse.
4) Ajusitail, eteignez I'appareil avec la touche siI'appareil n'est pas etient manuellement, il se coupe automatiquempresse 15 minutes environ.

5 Caracteristiques techniques

Affiche : . . . LCD 17 mm , 3 positionsBande passante : . 100 - 8000 Hz
Plage de mesure : 40 - 130 dB
(pour des valeurs supérieures
a 130 dB, l'affichage indique
Bésolution: 0.1 dB
Pondération
de niveau : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Precienc : ...±3,5 dB à 94 dB, 1 kHz Type de
microphone : . . . . microphone electret
batterie 9 V
(non livre)
Dimensions: .53 × 130 × 34 mm
Poids: 130g
Tout droit de modification réservé
