Caractéristiques	Détails
Type de produit	Caméra de surveillance
Résolution vidéo	1080p Full HD
Vision nocturne	Oui, avec infrarouge
Angle de vue	120 degrés
Connectivité	Wi-Fi
Stockage	Carte microSD (non incluse)
Application mobile	Compatible avec iOS et Android
Alimentation	Adaptateur secteur inclus
Installation	Fixation murale ou sur table
Sécurité des données	Chiffrement des données
Garantie	2 ans

FOIRE AUX QUESTIONS - Öga Motoriz WR 123215 AVIDSEN

Comment réinitialiser ma caméra AVIDSEN Öga Motoriz WR 123215 ?

Pour réinitialiser votre caméra, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

Pourquoi ma caméra ne se connecte-t-elle pas au Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct. Assurez-vous également que votre routeur est en ligne et que la caméra est à portée du signal.

Comment modifier la position de la caméra ?

Utilisez l'application mobile associée pour ajuster la position de la caméra à distance. Vous pouvez également faire pivoter manuellement la caméra si nécessaire.

La qualité de l'image est mauvaise, que puis-je faire ?

Assurez-vous que la caméra est propre et qu'aucun objet ne bloque l'objectif. Vérifiez également votre connexion Internet, car une connexion lente peut affecter la qualité de l'image.

Quelles sont les options de stockage disponibles pour les enregistrements ?

La caméra prend en charge le stockage sur carte microSD ainsi que l'enregistrement dans le cloud via un abonnement. Vérifiez les paramètres de l'application pour configurer ces options.

Comment activer les notifications de détection de mouvement ?

Dans l'application, allez dans les paramètres de la caméra et activez les notifications de détection de mouvement. Vous pouvez également définir des zones spécifiques pour la détection.

Ma caméra ne s'allume pas, que faire ?

Vérifiez si la caméra est correctement branchée et si l'alimentation est fonctionnelle. Essayez un autre adaptateur secteur si possible.

Comment mettre à jour le firmware de ma caméra ?

Ouvrez l'application et allez dans les paramètres de la caméra. Si une mise à jour est disponible, un message apparaîtra. Suivez les instructions pour la mise à jour.

Que faire si l'application ne détecte pas ma caméra ?

Assurez-vous que votre téléphone est connecté au même réseau Wi-Fi que la caméra. Redémarrez également l'application et la caméra si nécessaire.

Comment gérer les utilisateurs et partager l'accès à la caméra ?

Dans l'application, allez dans les paramètres de partage et ajoutez les adresses e-mail des utilisateurs avec lesquels vous souhaitez partager l'accès à la caméra.

MODE D'EMPLOI Öga Motoriz WR 123215 AVIDSEN

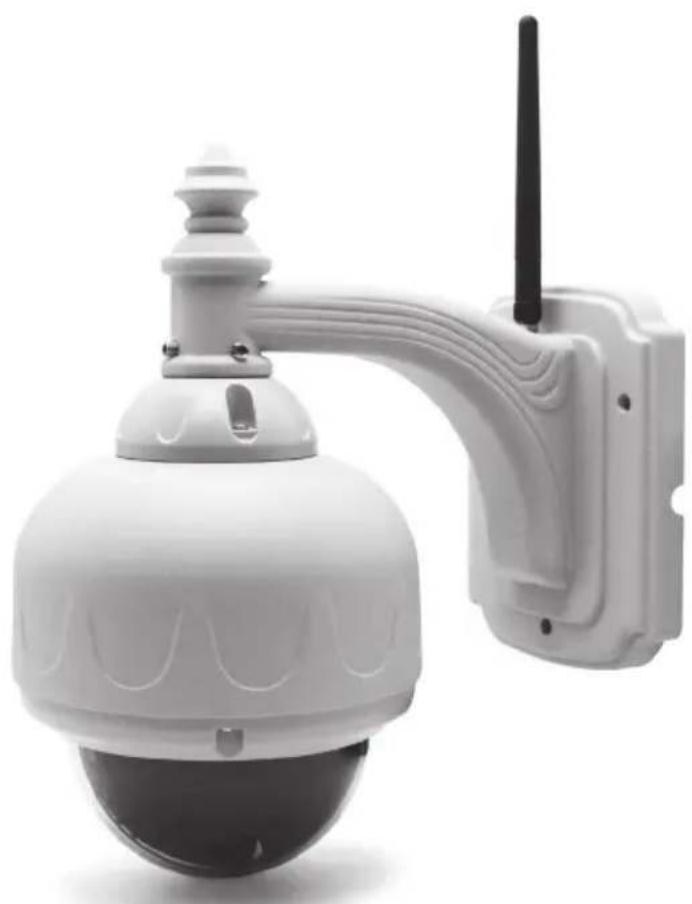

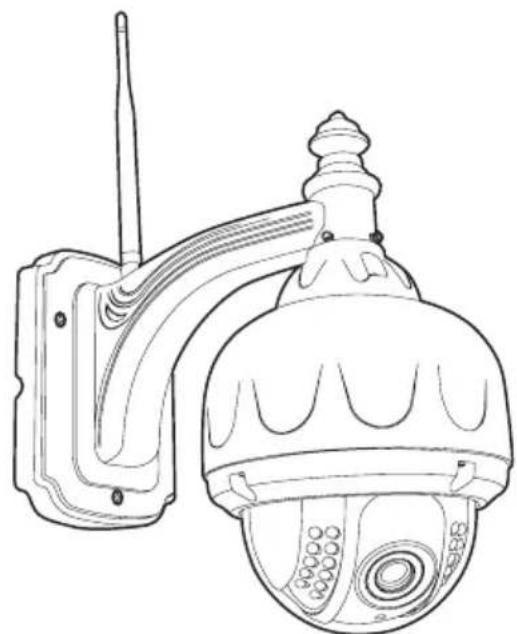

Caméra IP extérieure motorisée

Oga

Motoriz WR

Wif

VOTRE PRODUIT

Ces instructions sont pour votre sécurité. Lisez-les attentivement avant utilisation et conservez-les pour une consultation ultérieure.

INDEX

Pour commencer...... 04

Avant de commencer 04
Utilisation rapide 06
Sécurité 12

Et dans le détaill..... 13

Fonctionnalités du produit 13
Entretien et maintenance 20
Détection des pannes 21
Recyclage 23
Informations techniques et légales 23
Garantie 25
Assistance téléphonique 25

Assemblage... 26

POUR COMMENCER

AVA NT DE COMMENCER

AVERIFIER

VotrecameraIPdevraetreplaceedansvotrecomicilede manierea cequ'ellepuissebeneficier:

D'une connexion Internet haut débit (512 Kbits par seconde) accessible :

• via un modem Internet haut débit avec utilisation d'un cable Ethernet (avec au moins 1 port Ethernet disponible). ou

• via WiFi (WiFi de type 802.11 b/g/n avec ou sans clé de cryptage WPA ou WEP) configuré en mode DHCP (adresse IP dynamique).

D'une prise secteur à proximite.

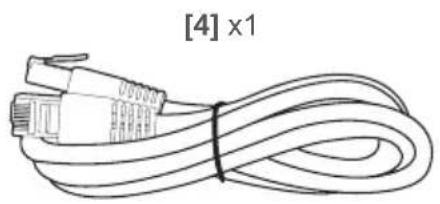

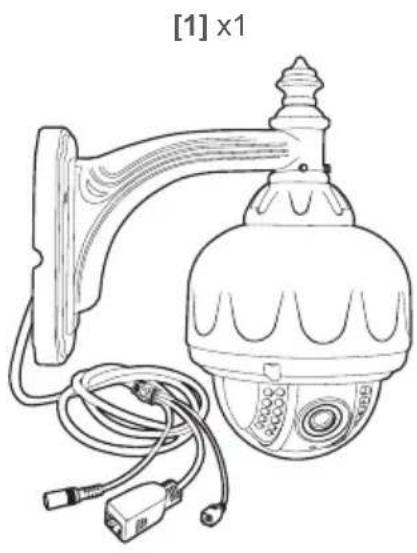

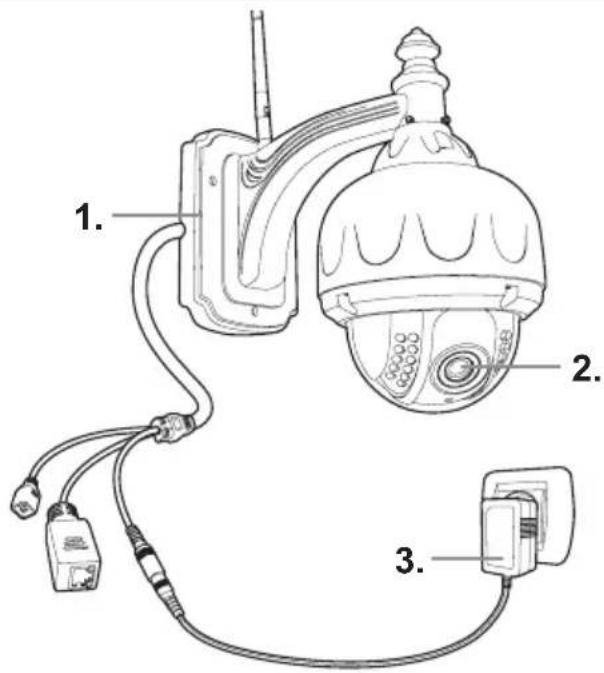

VOTRE PRODUIT

1. Le support de fixation de laamera
2. L'objet de laamera

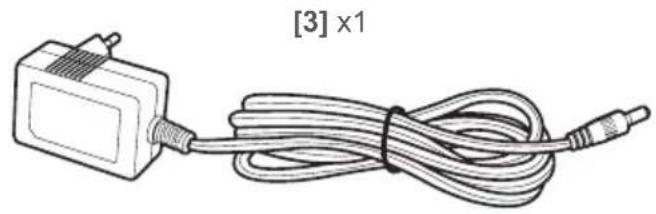

3. L'adaptateur secteur 12VDC/1A

Pourmettre en service vourcamera

(elsents non fournis)

1 perceuse

1 crayon
1 tournevis cruciforme

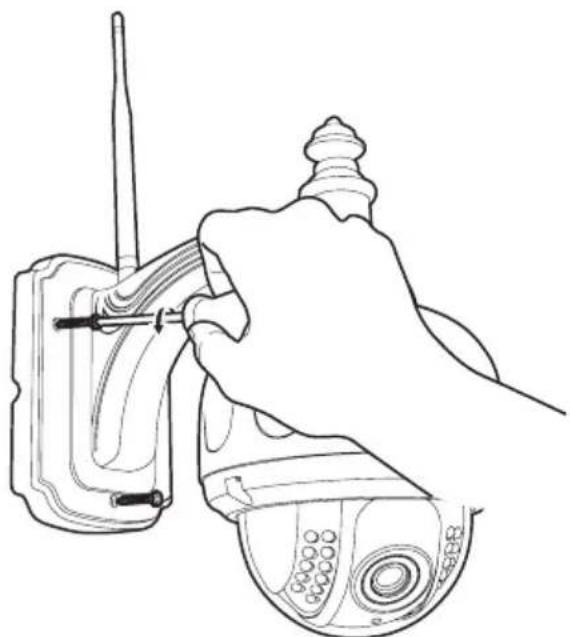

Pour installer votre produit, rendez-vous sur la série de montage située à la fin du guide.

UTILISATION RAPIDE

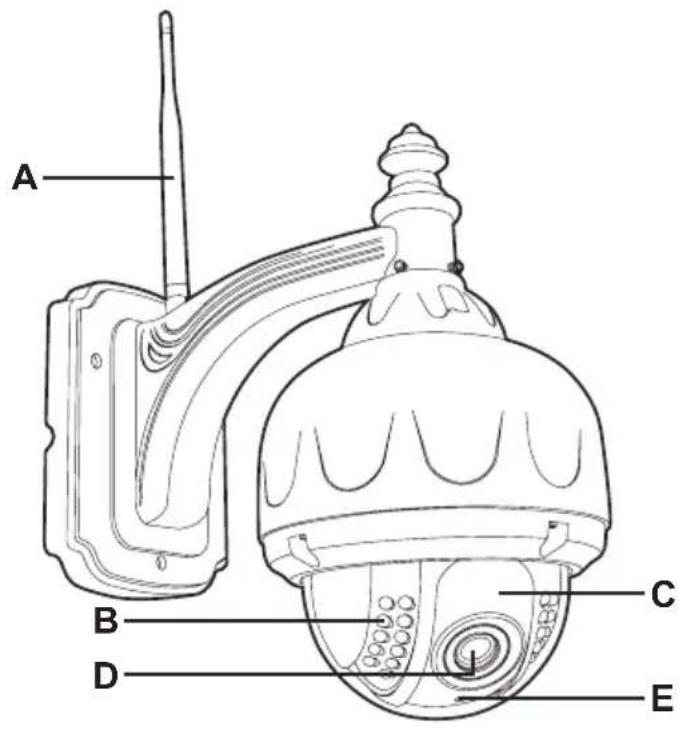

LES COMMANDES

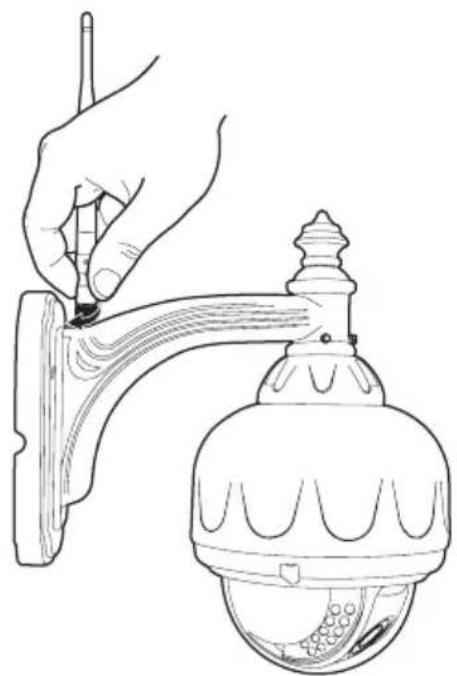

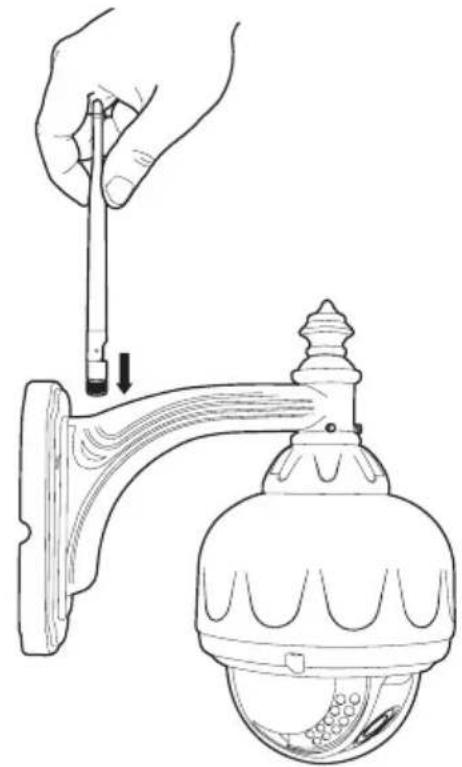

A: Antenne
B: Eclairage infrarouge
C: Coupole orientable
D:Objectif
E: Capterur de luminosité

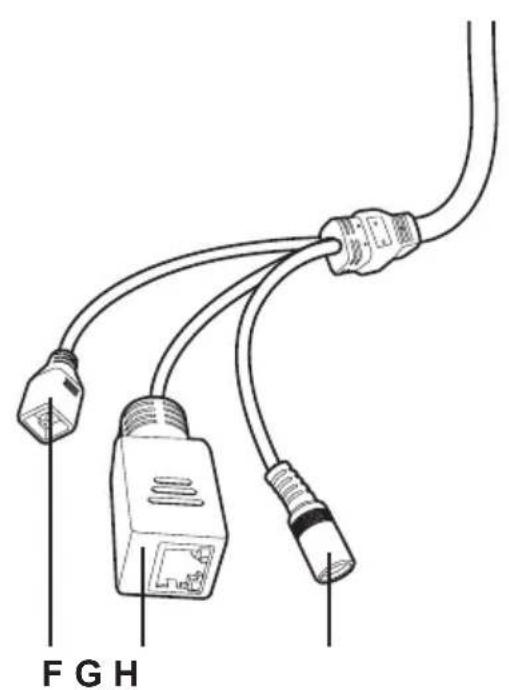

F: Bouton «reset»

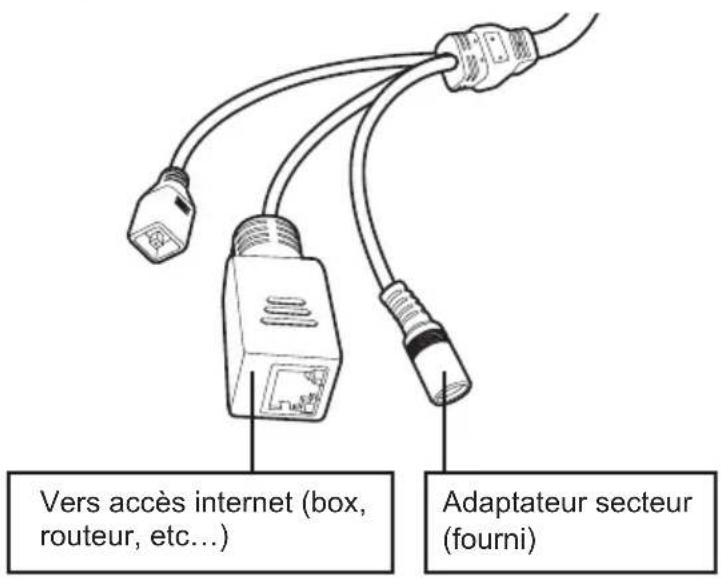

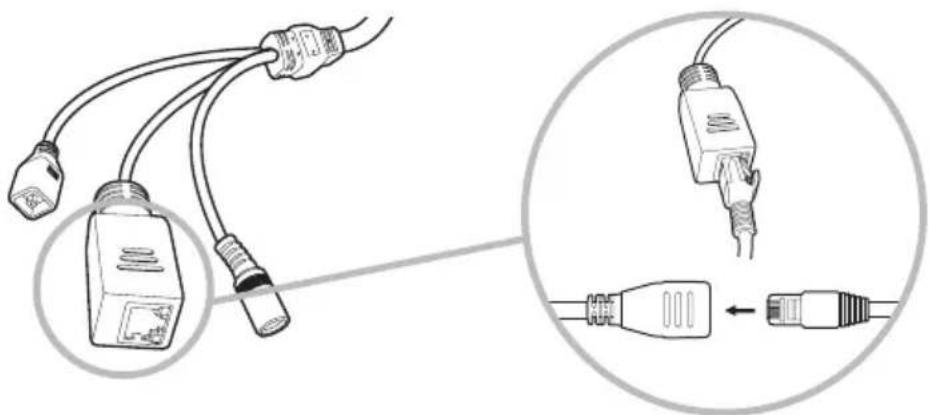

G: Prise RJ45
H: Prise pour adaptateur secteur

Connectez votreamera au même réseau que votre ordinateur puis lancez le logiciel myP2PCam.

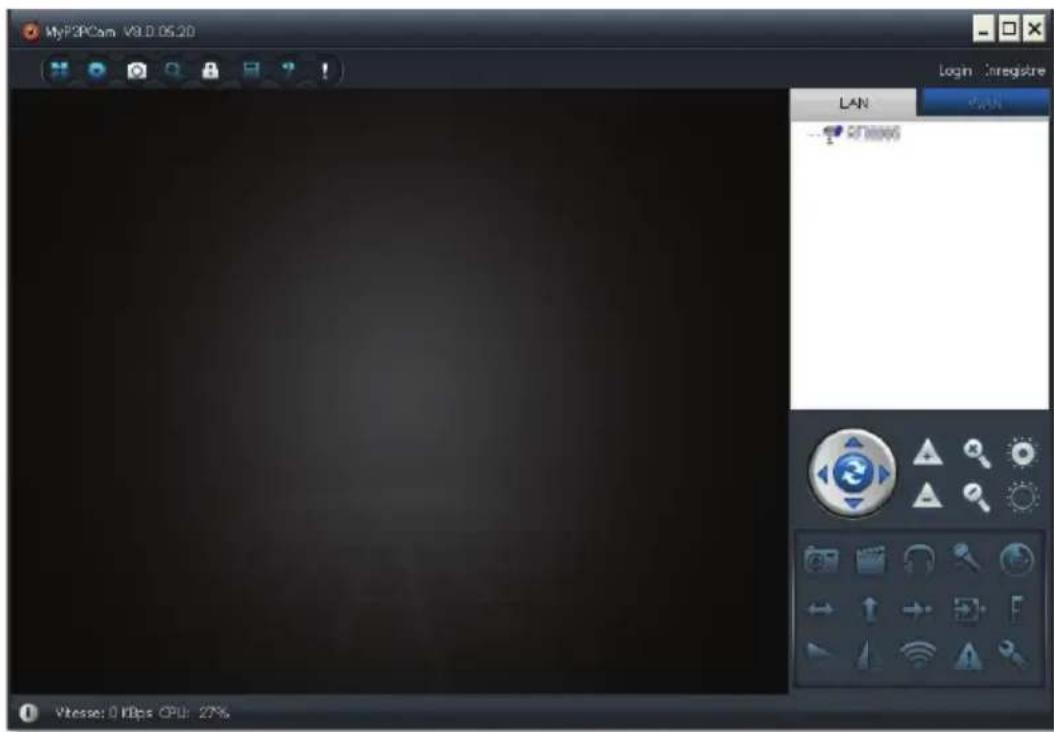

Cliquez sur l'onglet «LAn» en haut à droite de l'écran.
L'ID de votreamera apparait après quelques secondes.

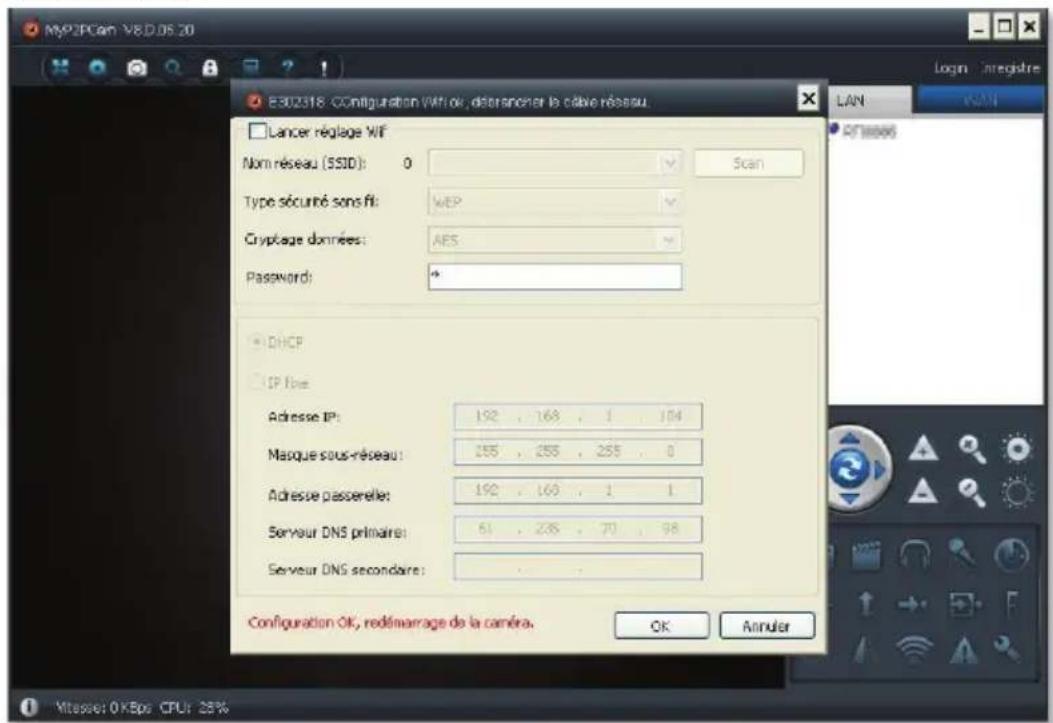

Faites un cli c roit sur votre camera puis selectionnez «Régler connexion wifi».

Cochez ensuite «Lancer réglage wifi» pour pouvoir entraîr le SSID (nom) de votre réseau wifi et sa clé (mot de passer).
Le bouton «Scan» permet de relever les reseaux wifi déetectés à proximité de laamera.
Une fois configurée,votrecamera redemarre automatiquement.
Vous pouvez alors déconnecter le cable ethernet.

Utilisez l'objet du kit suivant

[7]×1

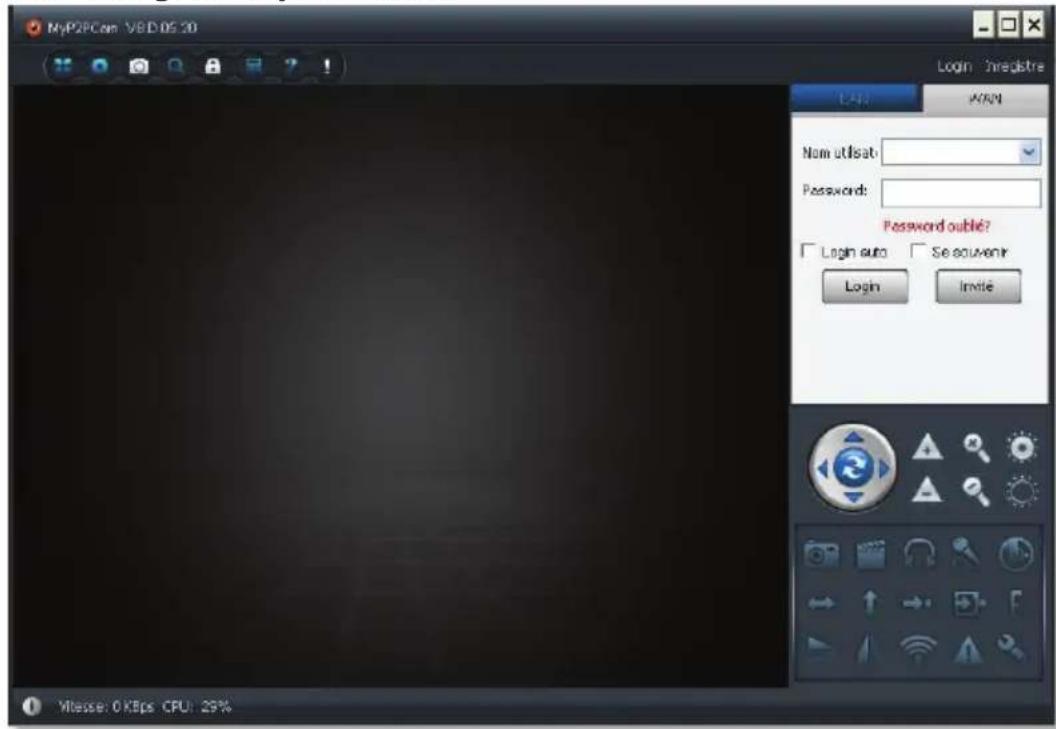

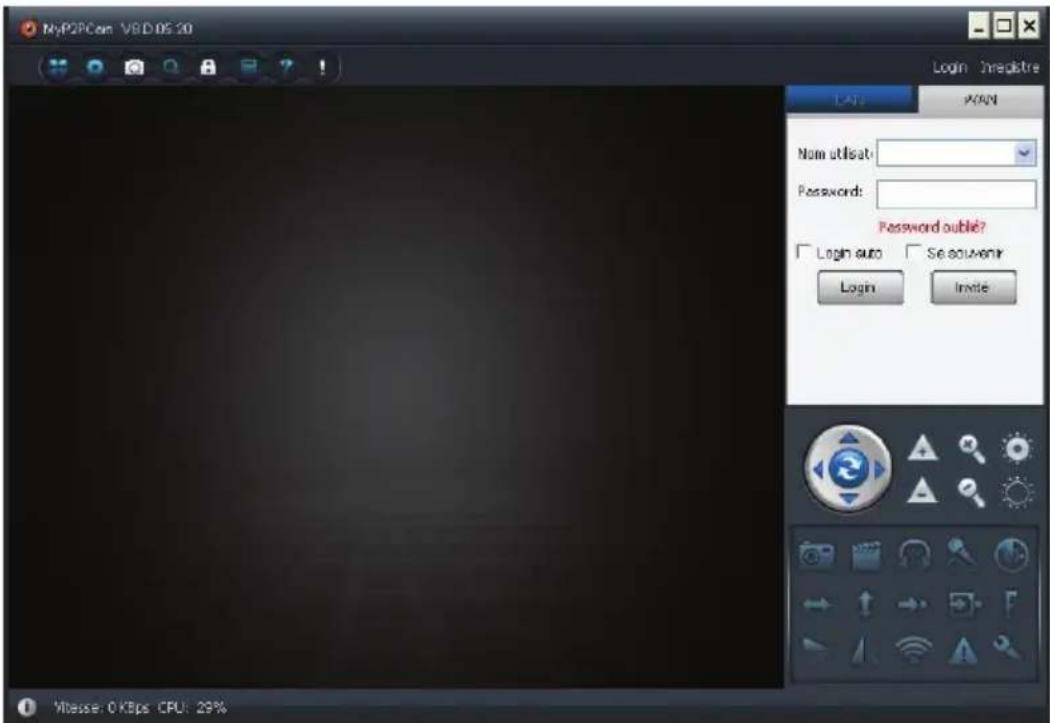

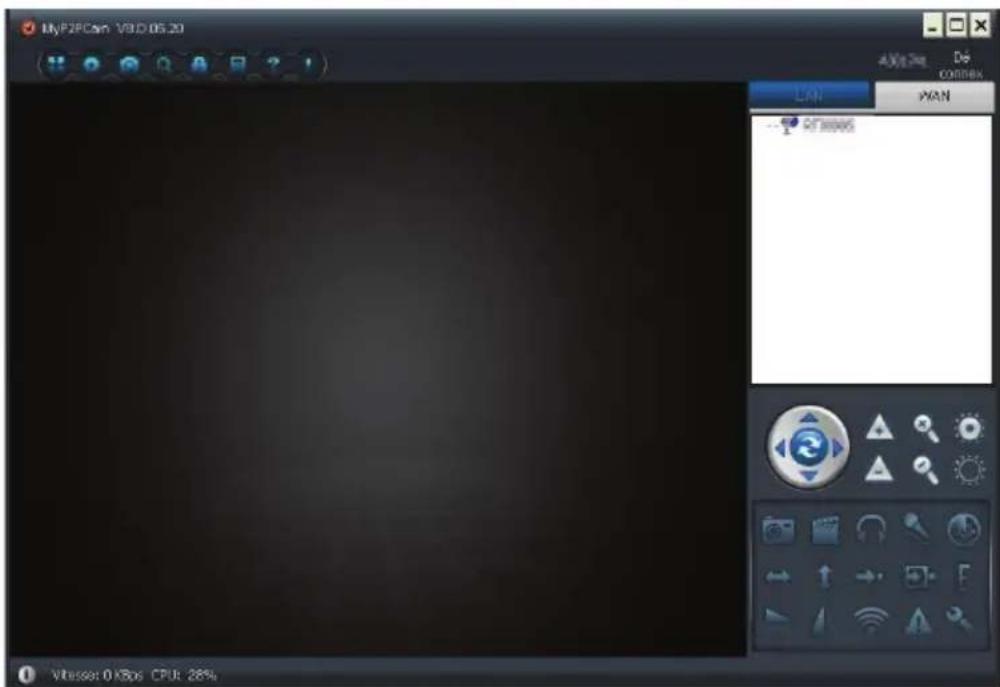

Lancez le logiciel myP2PCam.

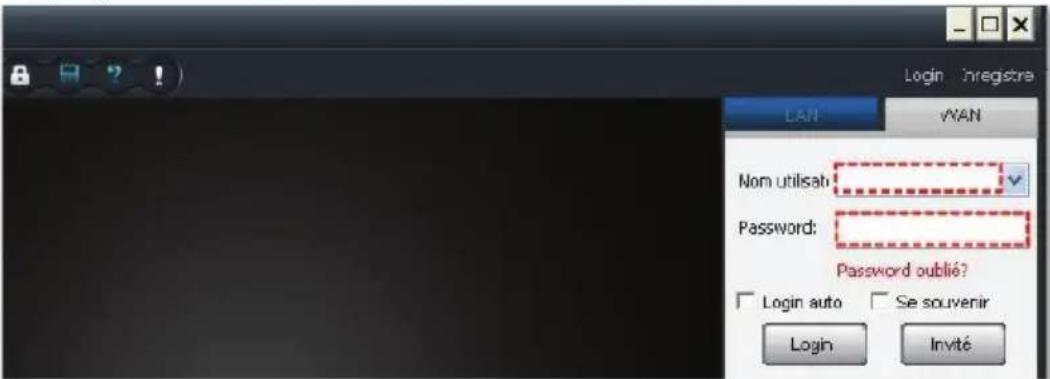

Dans les zones «nom utiliser » et «Password», saisissez le nom utiliser et le password renseignés tous deux sur la carte accompagnant votreamera et sur laamera elle-même :

Cliquez sur le bouton «Login».
ÀpRESquelques instantsvote camera apparait dans la zone en haut àdroite de l'écran:

La couleur de l'iconeamera vous indique l'état de laamera :

Camera non connectée à internet ou hors-tension

Camera connectée à internet

Caméra en cours de visionnage

Si vous camera est connectée à internet, double-cliquez sur son nom pour afficher son image à l'écran.

Vous pouvez consulter l'image de votreamera à distance depuis votre smartphone Android ou de votre iPhone.
Rendez-vous sur «Google Play» ou sur l'«App Store» et entrez le motcle «9527» (l'application est totalement gratuite).
Notreamera et la carte de visite qui l'accompagne possèdent un QR code : il est prévu pour être utilisé avec l'application smartphone pour vous affbranchir de la saisie d'un identifiant et d'un mot de passer lors de la première utilisation, pour acceder à l'image de votreamera sur votre smartphone.

SECURITÉ

Vérifiez que vous avez intégré toutes les consignes ci-dessous.

Ne laissez pas les enfants manipuler le produit.

L'utilisation qui sera faite de laamera doit être en accord avec la législation locale.

Utilisez l'adaptateur secteur 12Vdc 1A fourni.

Ne multiplies pas les multiprises et cables prolongateurs.

Il est conseilé de ne pas exposer laamera à la lumière directe du soleil.

DANS LE DÉTAIL

FONCTIONNALITÉS DU PRODUIT

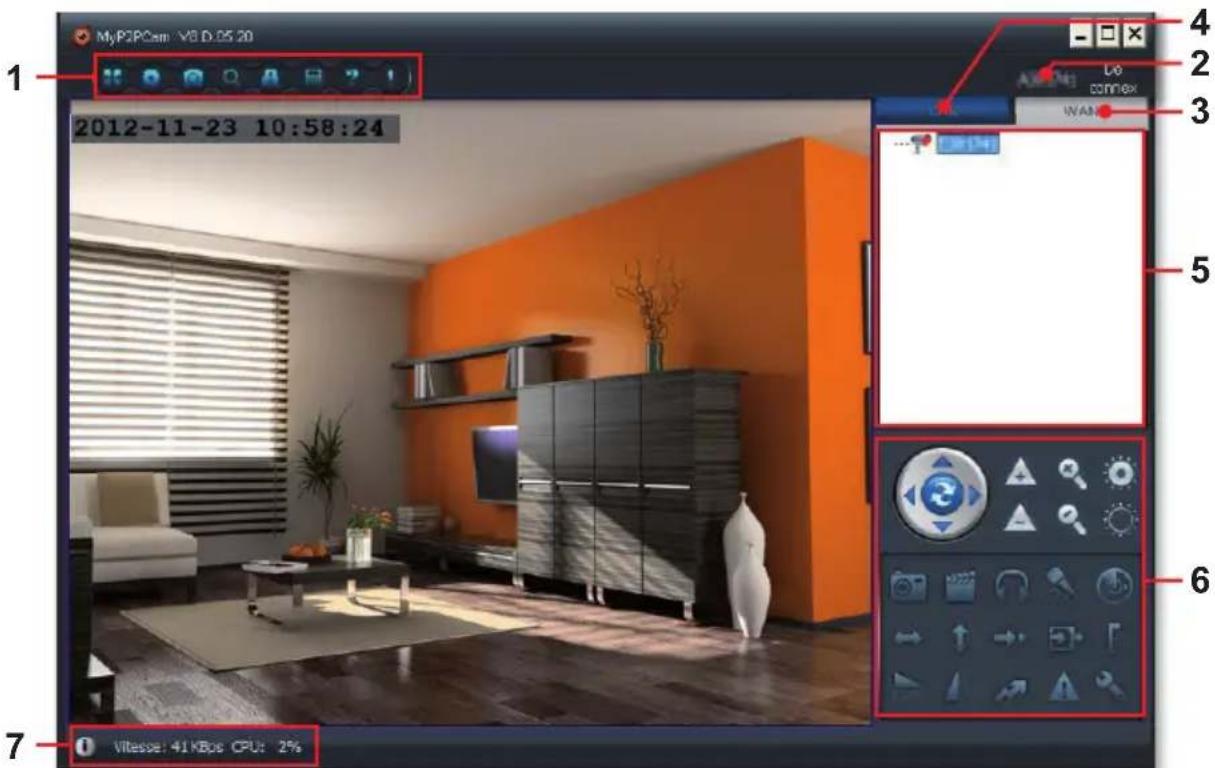

MYP2PCAM SUR ORDINATEUR:INFORMATIONS À L'ÉCRAN

1: Bandeau des réglages et contrôles du logiciel
2: Utilisateur actuellement connecté
3:Onglet d'affichage des cameras sur internet
4: Onglet d'affichage des caméras prsentes sur le réseau local
5: Listedescameras
6: Zone des réglages et contrôle de laamera
7: Vitesse de connexion et charge processeur

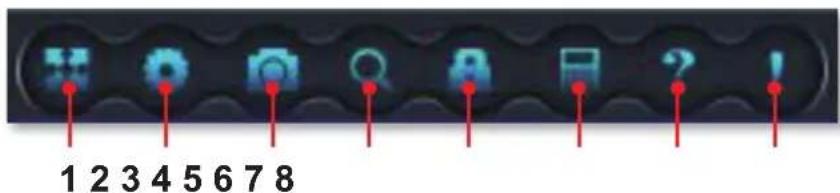

1: Affichage de la video en plein écran
2: Options du logiciel
3: Configuration des caméras et alertes
4: Recherche d'enregistrements video sur l'ordinateur
5: Changement du mot de passer de connexion à laamera courante
6: Historique des événements et opérations
7: (inutilisé)
8: Notifications

2

678910

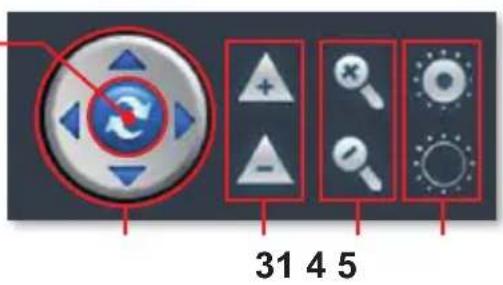

1: Contrôle de l'orientation (caméras motorisées uniquement)
2: Balayage horizontal et vertical automatique (cameras motorisées uniquement)
3: Contrôle du zoom optique (caméras compatibles uniquement)
4: Contrôle du zoom numérique (tous modèles)
5: Contrôle de l'ouverture du diaphragme (cameras compatibles uniquement)
6: Prise manuelle d'une photo
7: Demarrage/arret manuel d'un enregistrement video
8: Activation/désactivation du son de laamera (cameras compatibles uniquement)
9: Activation/désactivation de la transmission audio vers la camera (cameras compatibles uniquement)
10: Définition de zones de détction de mouvement (cameras compatibles uniquement)
11: Balayage horizontal automatique (cameras motorisées uniquement)
12: Balayage vertical automatique (camères motorisées uniquement)
13: Aller à une préselection enregistrée (camères motorisées uniquement)
14: Définition d'une préselection (camères motorisées uniquement)
15: Sélection de la vitesse de déplacement (camères motorisées uniquement)
16: Renversement vertical de l'image
17: Retournement horizontal de l'image
18: (inutilisé)
19: Historiques des alertes
20: Accès aux propriétés de laamera (options supplémentaires)

Si vous disposez de plusieurs caméras, vous pouvez les réunir sous un seul et même compte pour vous éviter de basculer entre les comptes correspondants.
Exemple : on souhaite ajouter laamera 2 au compte qui correspond à laamera 1.
Connectez-vous à laamera 1.

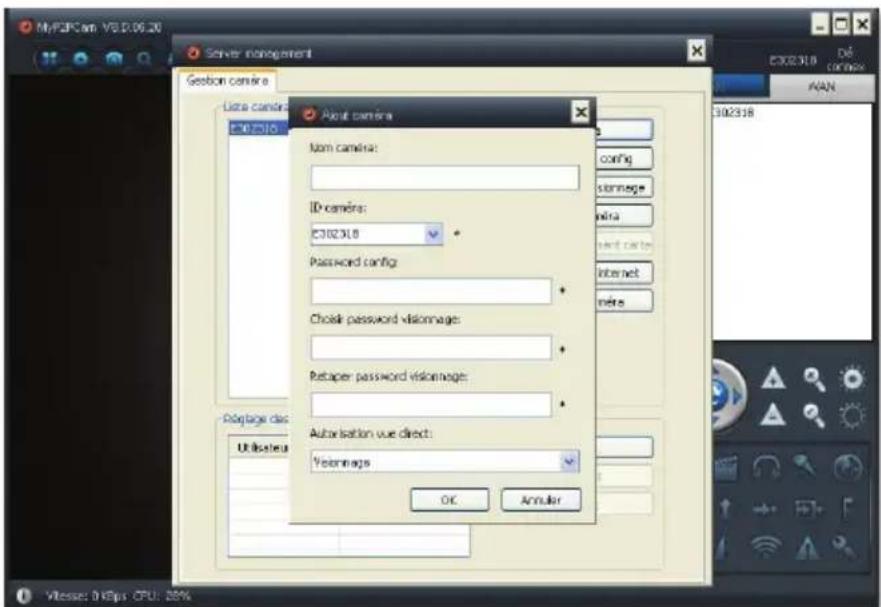

Cliquez sur l'icone «Config apparéil» puis sur «Ajout caméra».

Complétez les champs de la manière suivante :

nomamera : nom sous lequel va apparaitre laamera 2 qu'on ajoute.

ID camera : identifiant de laamera 2 (present sur la carte et sur laamera).

Password config : password figurant sur laamera 2 et la carte qui l'accompagne.

Choisir password visionnage : retapez le password config de laamera 2.

Retapez password visionnage : retapez de nouveau le password config de laamera 2.

Autorisation vue direct : sélectionnez dans la liste ce qu'il sera possible de faire sur laamera 2 avec le compte de laamera 1.

Cliquez ensuite sur oK.

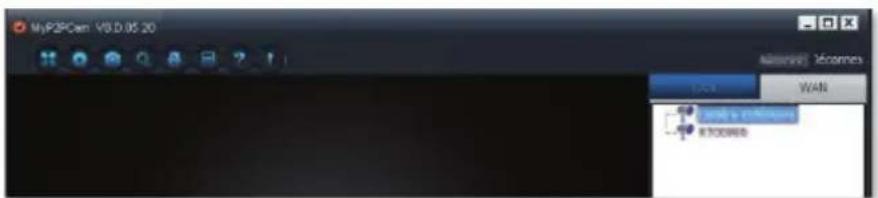

Les deux caméras apparaissent à créé sous le compte de laamera 1.

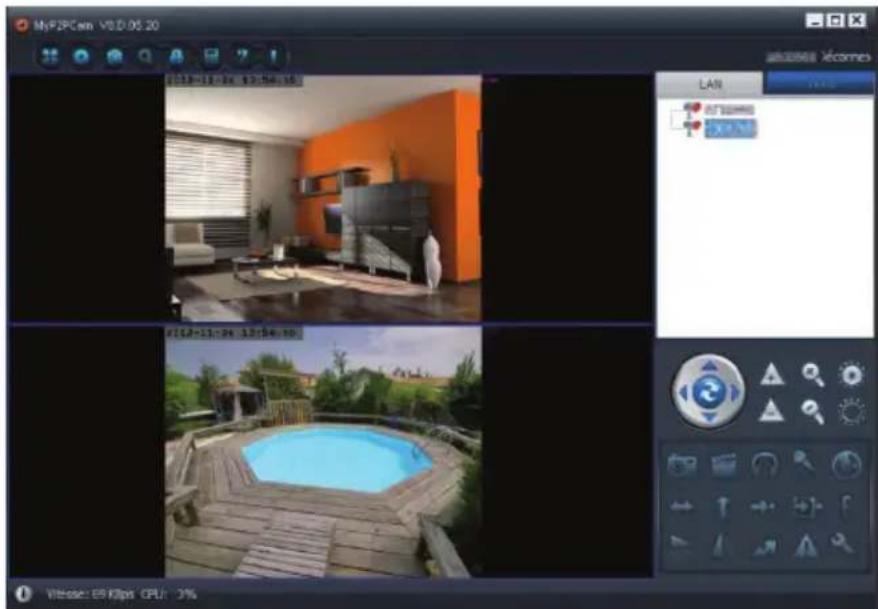

Double-cliquez sur le nom de l'une ou l'autre des cameras pour afficher son image. Il est possible d'afficher jusqu'à 32 cameras simultanement.

Le logiciel fourni permet d'avertir de la détction d'un mouvement devant laamera.

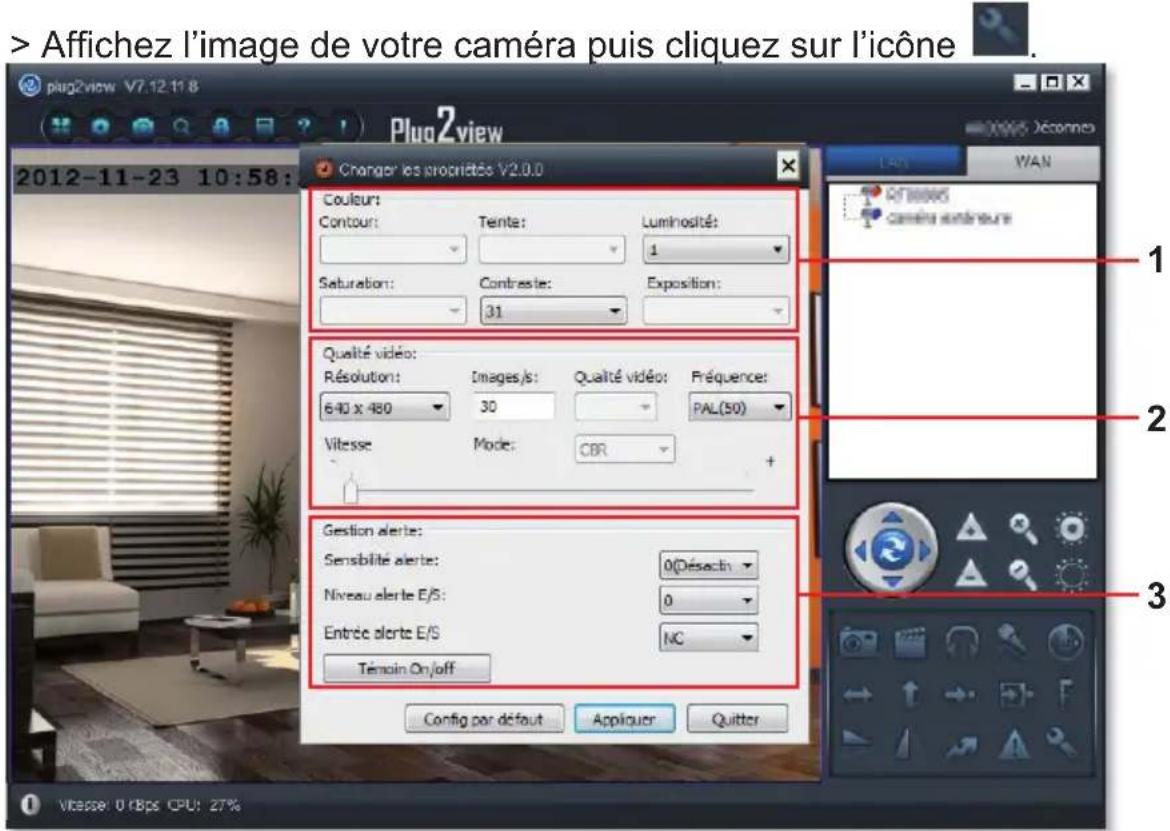

1: Réglages des propriétés de l'image, luminosité, contraste, couleur, etc. (suivant modele).
2: Réglages liés à la transmission de l'image : résolution, fréquence, vitesse, nombre d'images par seconde (suivant modele).
3:Réglages des alertes :

La sensibilité correspond à la sensibilité de la détction d'un mouvement.

Une fois la détction de mouvement activée, vous serez averti par un message dans l'image de laamera en cas d'alerte.

Vous pouvez si vous le souhaitez émettre également un signal sonore sur l'ordinateur qui exécute le logiciel, et/ou lancer un enregistrement.

Cliquez sur l'icône «Réglage» puis sur l'onglet «Programmation alerte».

La case «enregistrement alerte» correspond à l'enregistrement d'une video en cas d'alerte.

La durée qu'on peut régler correspond à la longueur de l'enregistrement en secondes.

La case «capture alerte local» correspond à la prise de deux photos : la première lors de l'alerte, et la seconde après une durée réglage en secondes.

La case «musique alerte locale» vous permet de Sélectionner un fichier audio et de le jour sur l'ordinateur en cas d'alerte.

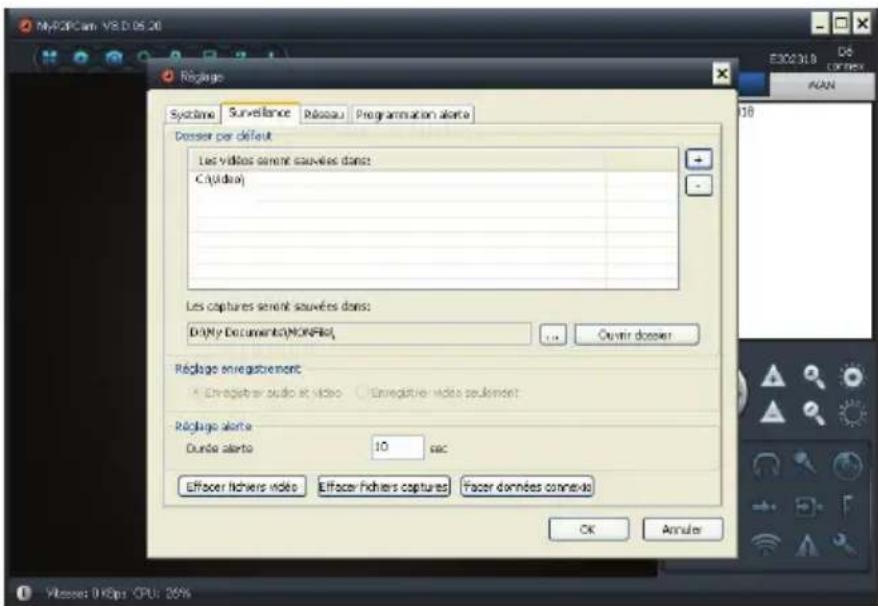

Cliquez sur l'icone «Réglage» is sur l'onglet «Surveillance».

Vous pouvez iciCHOIsir ou sauvegarder les videoes et photos (captures) sur I'ordinateur, et choisisr si vos enregistrements videoe doit également comprendre le son.

ENTRETIEN ET NETTOYAGE

LES RÉGLES D'OR DE LA MAINTENANCE

1 Debranchez l'adaptateur secteur de laamera avant toute intervention.
N'utilisez pas de substances abrasives ou corrosives pour nettoyer laamera.
3 Utilisez un simple chiffon doux légèrement humidifié.
4 Ne vaporisez pas directement le produit avec un aérosol.

MAINTENANCE

Votrecamera ne nécessite aucun autre entretien qu'un nettoyage occasionnel.

DETECTiON DES PANNES

L' apparition de la video est lente/le décalage de la video est important?

Avez-vous vérifié...

Si laamera est reglee correctement?

Peut-etre devriez-vous changer...

La résolution de laamera

Le nombre d'images par seconde

La vitesse

L'image affichée est déformée/trop nombre/trop claire?

Avez-vous vérifié...

Si I'image de la camera est bien reglee?

Peut-etre devriez-vous changer...

Les réglages de luminosité, contraste, couleur de laamera

Avez-vous vérifié...

Si DirectX* est installé sur votre ordinateur?

Peut-etre devriez-vous...

Installer DirectX sur l'ordinateur utilisé

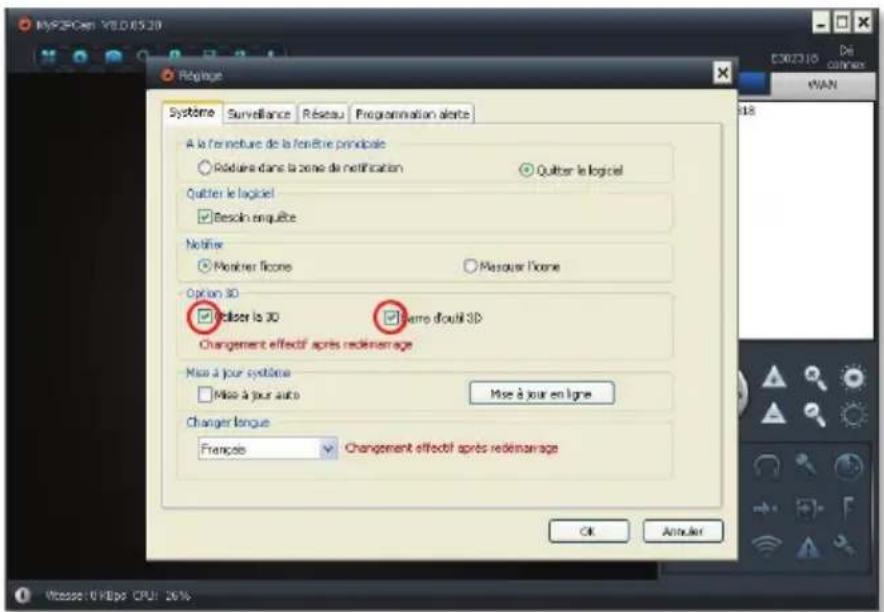

Décocher les effets liés à DirectX dans les options du logiciel (si l'installation de DirectX* n'est pas envisageable)

*DirectX est un composant à télécharger ( Gratisement) pour l'accelération graphique d'animations video et audio sur ordinateur Windows.

RECYCLAGE

Ce logo signifie qu'il ne faut pas jeter les apparèils hors d'usage avec les ordures menagères.
Les substances dangereuses qu'ils sont susceptibles de contir peut neure à la santé et à l'environnement.
Faites reprendre ces apparèils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

INFORMATIONS TECHNIQUES ET LÉGALES

CARACTERISTIQUES TECHNIQUES

Référence: 123215

Marque commerciale : Avidsen

Configuration minimum requise : Windows XP ou ultérieur

Plug In commande : DirectX* 9.0 ou ultérieur avec carte graphique compatible

*DirectX est un composant à télécharger ( Gratisement) pour l'accelération graphique d'animations video et audio sur ordinateur Windows.

Alimentation : 12Vdc 1A par adaptateur secteur fourni

Fréquence radio : 2.4GHz (wifi)

Type de capteur : CMOS couleur 1/4"

Lentille : 3,6mm

Angle de vision : 42^

Résolution: 640 x 480 px

Vitesse : jusqu'à 25 images par seconde

Portée de la vision de nuit : 20m

Connexion à Internet filaire par cable Ethernet ou sans fil wifi 802.11b/g/n

Température d'utilisation : -10°C à 50°C

Indices de protection : IP55

Le logiciel fourni permet de visualiser jusqu'à 32 caméras simultanément

Dimensions: 210mm× 235mm× 130mm (antenna non compris)

Ce produit est conforme à toutes les exigences des directives européennes.

Déclaration de CONFORMITE

A la directive R&TTE

avidsen

Déclaré que l'équipement désigné ci-dessous :

CAMÉRA IP EXTÉRIEURE MOTORISÉE RÉF.123215 (CS638W)

Est conforme à la directive R&TTE 1999/5/CE et sa conformité a été évaluée selon les normes applicables en vigueur :

EN 60950-1:2006+A11:2009+A1:2010+A12:2011
EN301489-1V1.9.2
EN301489-17V2.2.1
EN300328V1.8.1

A Chambray les Tours

04.03.14

GARANTIE

Ce produit est garanti 2 ans, pieces et main d'oeuvre, à compter de la date d'achat.

La garantie sera prise en compte sur presentation du titre d'achat date ; elle est strictement limitée au remplacement gratuite ou à la réparation en usine de la ou des pièces reconnues défectueuses.
La garantie ne couvre pas les dommages causés par négligence, par choses ou accidents.
Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN.
Toute intervention sur l'appareil annulera la garantie.
La pose et la dépose ne sont pas prises en charge par la garantie AVIDSEN.

ASSITANCE TÉLÉPHONIQUE

En cas de problème, contacter notre Hotline au :

0892701369

(Auditotel:0,337 Euros TTC/min).

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

ASSEMBLAGE

01

Important: la mise en service de votreamera doit dans tous les cas être faite avec une connexion filaire à internet. Une fois laamera configurée en filaire vous pourrez basculer sur une connexion sans fil, avant de placer laamera à son emplacement définitif.

[1] x1

[2] x1

Montage de laamera

02

[1]x1

Laameraest prévou pouretre fixeau mur.

03

[1]×1

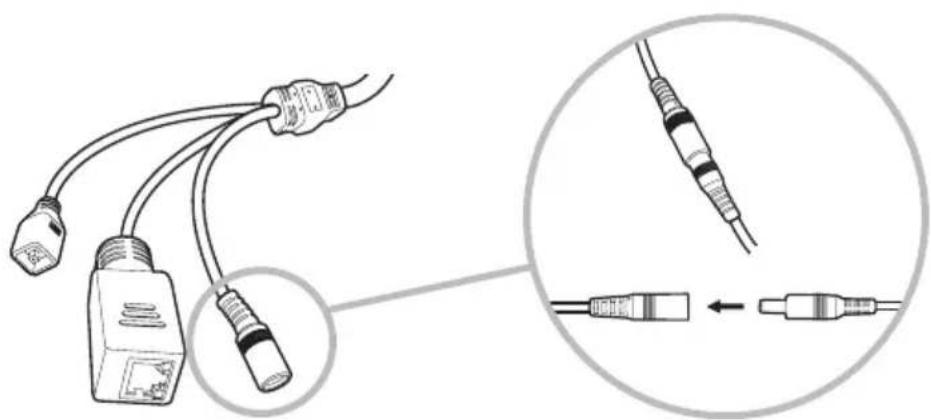

Connexions

[3]×1

[4] x1

04

[6]×1

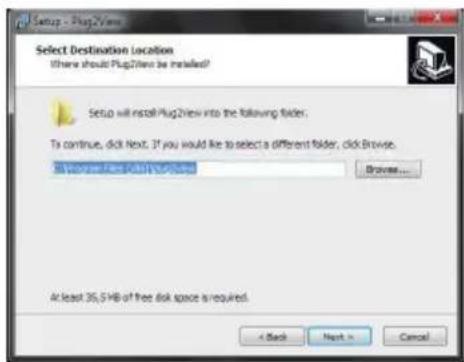

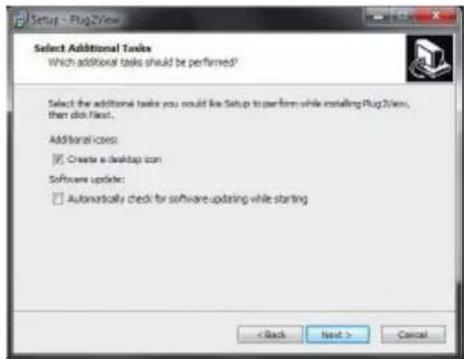

Installation du logiciel MyP2PCam

Double-cliquez sur le fichier d'installation du logiciel MyP2PCam present sur le CD.

Cliquez sur "Next"

Cliquez sur "Next"

Cliquez sur "Next"

Cliquez sur "Install"

Rendez-vous maintainant au chapitre «Utilisation rapide» de ce guide et suivez les étapes de réglages.

avidsen

En cas de problème, contacter notre Hotline au: 0892 701 369

(Audiotel:0,337 Euros TTC/min).

Du lundi au vendredi de 9H à 12H et de 14H à 18H.
