Caractéristiques techniques	Télescope réflecteur de 130 mm d'ouverture, focale de 900 mm, rapport focal f/6.9
Monture	Monture équatoriale EQ3 avec réglages en azimut et en altitude
Optique	Optique en verre de haute qualité avec traitement anti-reflet
Accessoires inclus	Oculaires de 10 mm et 25 mm, chercheur 6x30, trépied en aluminium
Utilisation	Idéal pour l'observation des planètes, de la Lune et des objets du ciel profond
Maintenance	Nettoyage régulier des optiques avec un chiffon doux, vérification des vis et des réglages
Sécurité	Ne pas regarder directement le soleil, utiliser des filtres appropriés pour l'observation solaire
Informations générales	Poids total d'environ 10 kg, dimensions du tube : 130 cm de long

FOIRE AUX QUESTIONS - 130920 EQ3 Omegon

Comment monter le télescope Omegon 130920 EQ3 ?

Pour monter le télescope, commencez par assembler le trépied en vérifiant que toutes les vis sont bien serrées. Ensuite, fixez la monture EQ3 sur le trépied. Suivez les instructions du manuel pour installer le tube optique et les accessoires.

Quel est le poids maximum que je peux utiliser avec la monture EQ3 ?

La monture EQ3 peut supporter un poids maximum d'environ 5 kg. Assurez-vous que votre télescope et tous les accessoires ne dépassent pas cette limite.

Comment équilibrer le télescope Omegon 130920 ?

Pour équilibrer le télescope, déplacez le tube optique sur la monture jusqu'à ce qu'il reste en position horizontale sans aide. Ajustez ensuite la position de la contrepoids pour garantir un bon équilibre.

Pourquoi je ne peux pas voir d'objets dans le télescope ?

Assurez-vous que le télescope est correctement pointé vers l'objet que vous souhaitez observer. Vérifiez également que les oculaires sont bien installés et que le miroir ou la lentille est propre.

Comment nettoyer les lentilles de mon télescope ?

Utilisez un souffleur d'air pour enlever la poussière, puis un chiffon en microfibre légèrement humide avec de l'eau distillée pour nettoyer les lentilles. Évitez les produits chimiques agressifs.

Quelle est la meilleure période pour observer les étoiles avec le télescope ?

Les meilleures périodes pour observer les étoiles sont généralement les nuits claires et sans lune, de préférence loin des lumières urbaines.

Mon télescope ne suit pas les objets dans le ciel, que faire ?

Vérifiez que la monture est correctement alignée polairement et que le système de suivi est activé. Assurez-vous également que le télescope est bien équilibré.

Comment utiliser le chercheur sur le télescope Omegon 130920 ?

Pour utiliser le chercheur, alignez-le avec l'oculaire principal en pointant le télescope vers un objet fixe et en ajustant le chercheur jusqu'à ce que l'objet soit centré dans les deux.

Que faire si le télescope est instable pendant l'observation ?

Assurez-vous que le trépied est sur une surface stable et que toutes les vis sont bien serrées. Vous pouvez également ajouter du poids au trépied pour améliorer la stabilité.

Où trouver des pièces de rechange pour le télescope Omegon 130920 EQ3 ?

Les pièces de rechange peuvent être trouvées sur le site officiel d'Omegon ou chez des revendeurs spécialisés en matériel astronomique.

MODE D'EMPLOI 130920 EQ3 Omegon

Félicitations pour votre achat du nouvel Omega® 130/920 EQ 3. Ce petit téléscope, vous assurera de nombreuses heures de理論, parce qu'il est très compact et ses miroirs sont en verre optique. C'est un compagnon idéal avec lequel vous pouvez facilement démarrer dans le monde de l'astronomie amateur. Avec ce téléscope, vous pouvez voir les craterères lunaires, les amas d'étoiles, quelques nébuleuses, jeter un regard sur la planete Jupiter et ses lunes galiléennes et vous pouvez même voir les anneaux de Saturne. Nous avons rajouté de nombreux accessoires au téléscope, il est donc facile de l'utiliser pour toutes ces observations.

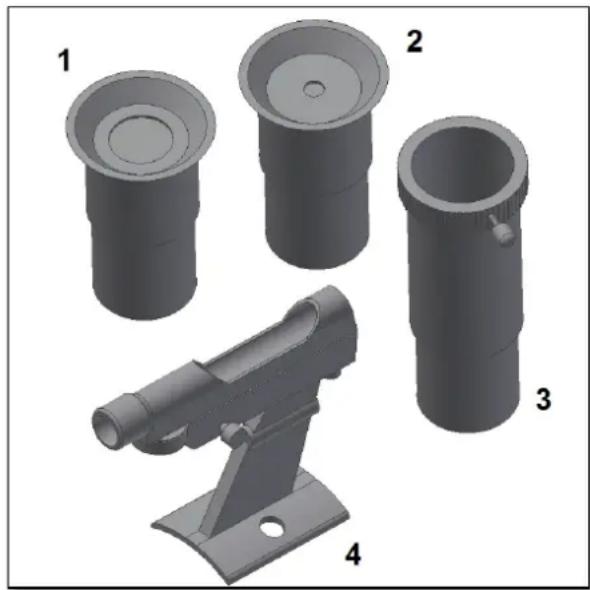

1. 1. Accessoires inclus

Nous avons rajouté divers accessoires au téléscope, qui permetront de faciliter le démarriage, ils vous apporteront beaucoup de plaisir. Veuillez consulter la liste des accessoires, de sorte qu'il vous sera plus facile à l'venir, d'identifier les accessoires / composants individuels.

1. & 2. Deux Oculaires 1,25'' (31,75 mm); un oculaire Kellner de 25mm et un oculaire Kellner de 10mm;
2. 2x lentilles de Barlow ;

3. Chercheur point rouge;

4. Pour commencer. Il est très facile de trouver les premiers objets avec le téléscope. Fonctionnement du téléscope : L'ouverture de l'objet du téléscope doit être pointée sur l'objet que vous pouze regarder. Le

Fig.1.Livraison.

grand miroir sur le côté opposé à l'intérieur du tube, collecte la lumière provenant de l'objet, la reflète sur le petit miroir secondaire qui la dirige vers l'oculaire. A proximité de l'ouverture du téléscope se trouve le système de mise au point. Il se déplace vers le haut ou vers le bas et permet de rendre l'image nette. Les accessoires inclus peuvent se monter directement sur le système de mise au point. Differentes combinaisons d'accessoires produit des résultats différents, par exemple, des changements de grossissements.

1. Montage. Tout d'abord, monter le trépied.
   Ecarter les jambes du trépied comme indiqué (Fig. 2). Fixez le plateau porte-accessoires (Fig. 3). La tablette est destinée à vos oculaires et autres

accessoires. Fixez la monture équatorialie sur le trépied

(Figure 4). Ensuite, fixez les colliers sur le support (fig. 5), serrez-les correctement et vissez la barre de contrepoids à l'axe d'ascension droite (axe RA), fixez le contrepoids (Fig. 7), et n'oubliez pas de monter la vis de butée (la vis et la rondelle à l'extrémité de la barre). Ouvrez les colliers pour fixer le tube. Faites le glisser d'avant en arrêté de sorte qu'il soit centré par rapport aux colliers (Fig. 8). Fixez les axes pour l'exécution des mouvements lent (voir les bouts d'arbres qui dépassent). Retirer les deux vis molettes (Fig. 10) et installer le searcher comme indiqué (Fig. 11). Le searcher doit regarder dans la même direction que le téléscope. Félicitations! Vous étés presque arrivé au point d'utilisation de votre téléscope!

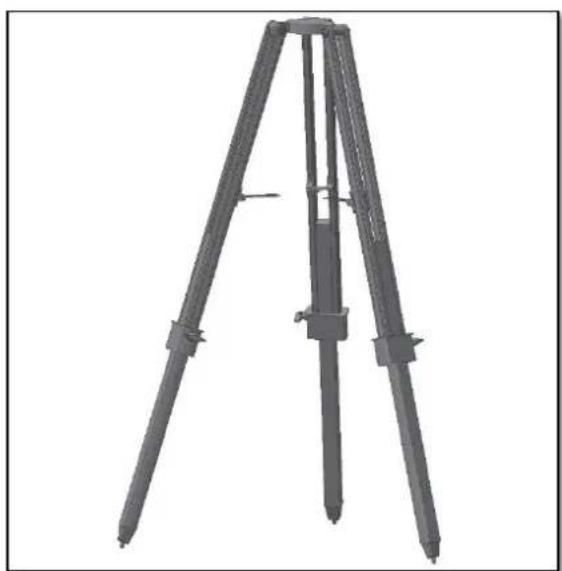

Fig. 2. Préparation du trépied.

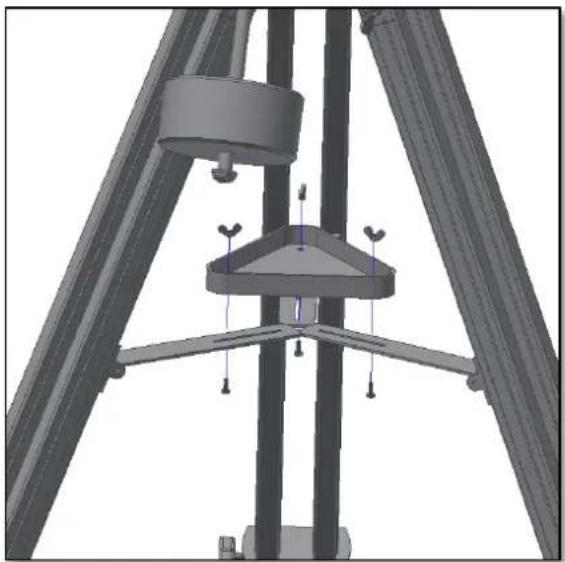

Fig. 3. Fixation du plateau.

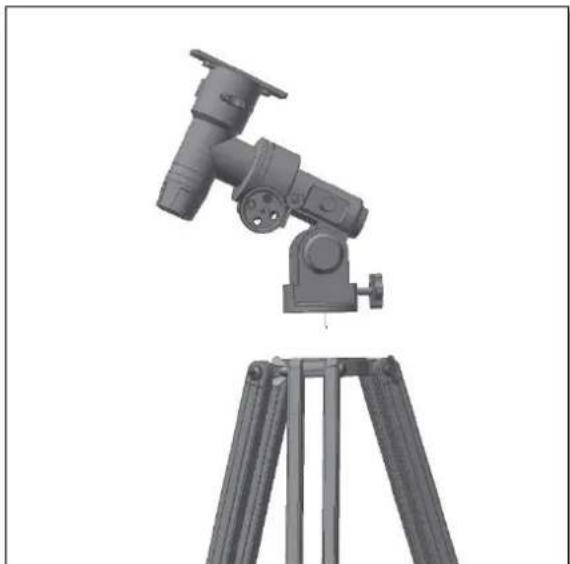

Fig. 4. Mise en place de la monture équatoriale.

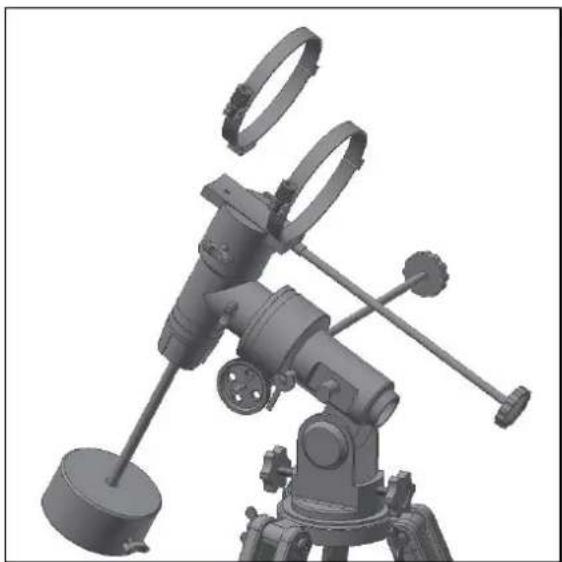

Fig. 5. Montage et serrage des colliers.

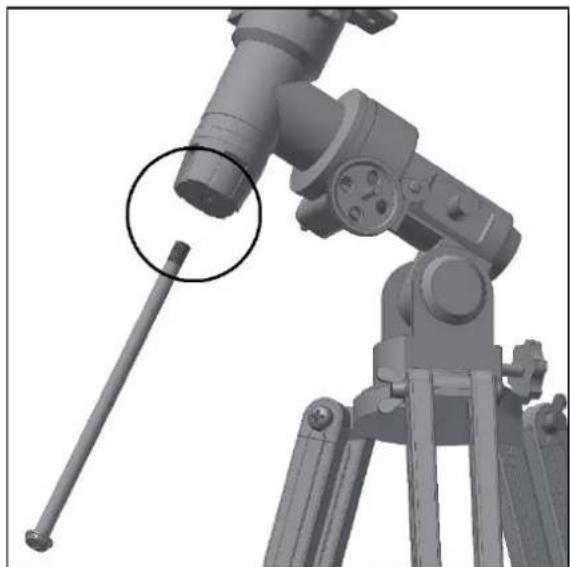

Fig. 6. Fixation de la barre de contrepoids.

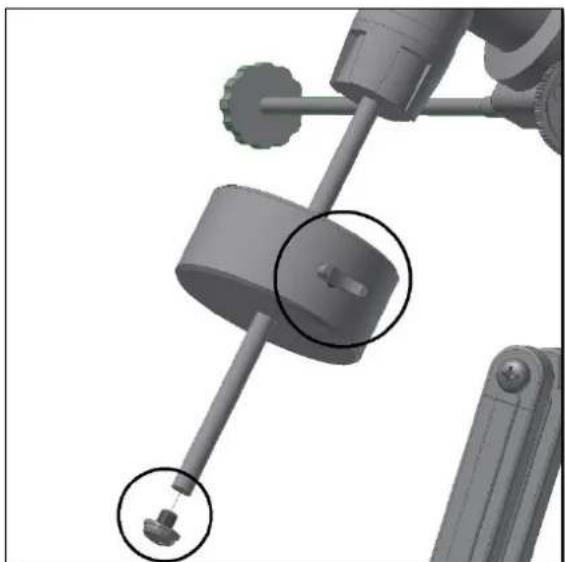

Fig. 7. Montage du contrepoids.

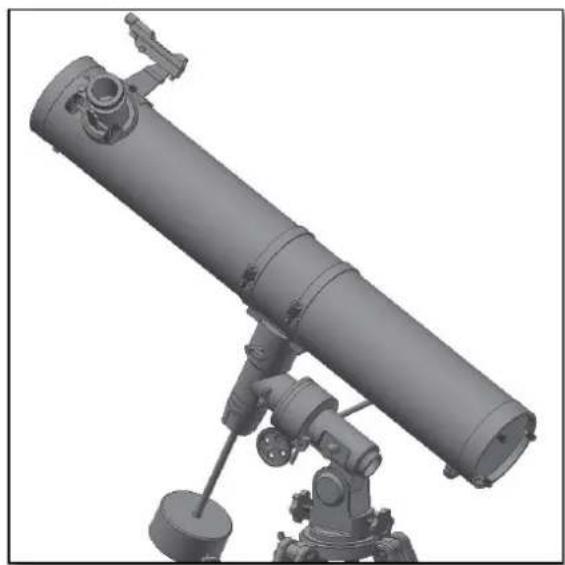

Fig. 8. Fixation du tube.

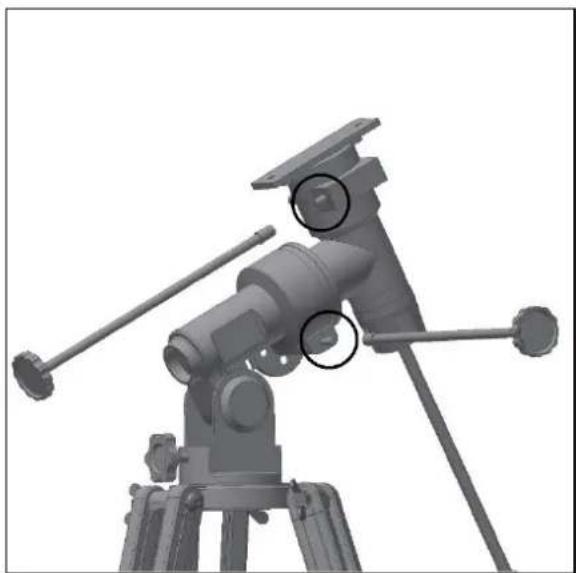

Fig. 9. Boutons pour effectuer des mouvements fins.

4. Avant de pouvoir utiliser cette Omegaon 130/920 EQ-3, le searcher doit être régèle.

Il vaut mieux le faire au cours de la journee. Ainsi, vous pouvez vous familiariser avec votre apparéil. Premièrement, il faut pointer un objet frappant à l'horizon avec le tube (en fait avec le téléscope). Cela peut être un clocher, une cheminée ou un réverbère lointain. Ajuster l'objet au centre de l'oculaire K25 mm et tournez le bouton de mise au point jusqu'à ce que l'image soit nette. Maintenant, regardez à travers votre viseur. D'une manière générale, il pointera dans une autre direction. ÀpRES avoir serré les vis de montage, utiliser les vis de réglage pour ajuster le chercheur à l'objet visible dans le téléscope. Lorsque le viseur et le tube principal sont alignés et parallètes, alors seulement le viseur peut être utilisé efficacement la nuit! Le réglage du viseur doit être vérifié après chaque montage et démontage du téléscope. Sans l'ajustement du viseur, les objets célestes ne peuvent être trouvés et tout est noir dans téléscope!

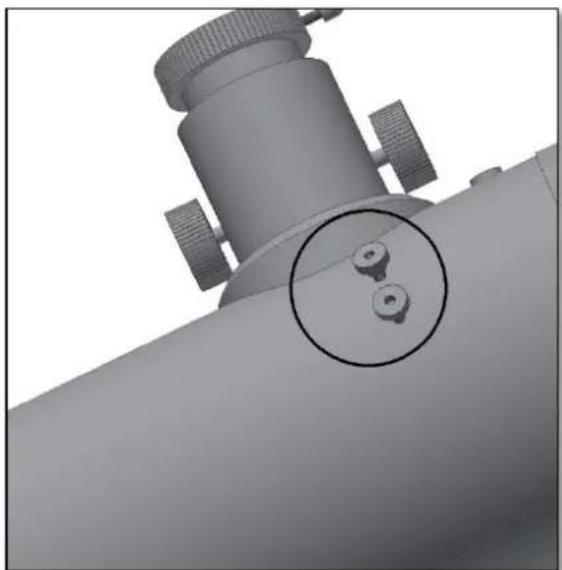

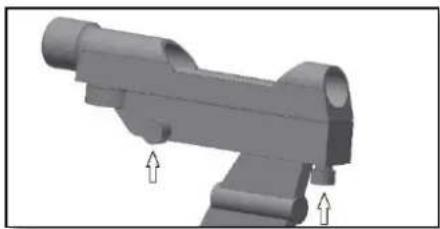

Fig. 10. Démoner les vis du chercher.

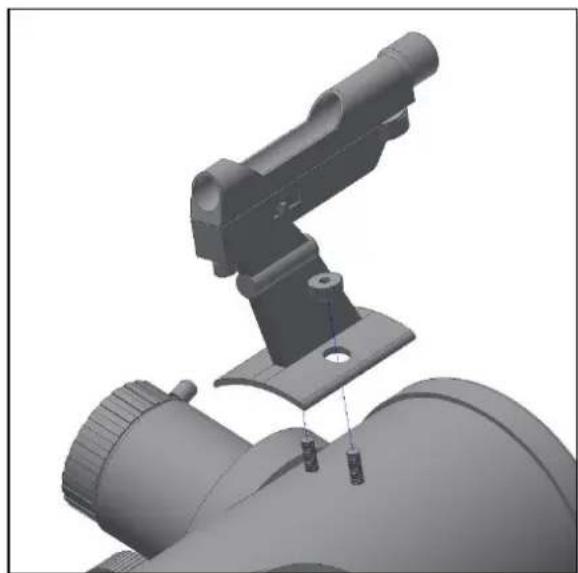

Fig. 11. Fixation du recherche avec les écrous papillon.

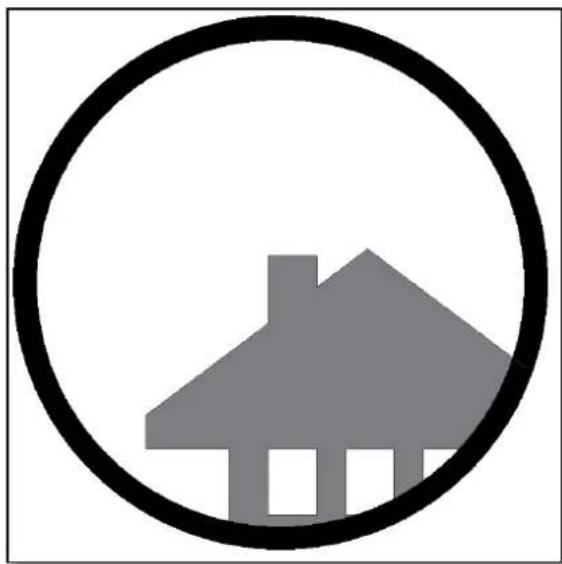

4.1.1. Centrage d'un objet éloigné au milieu du téléscope. Cet exemple montre une maison avec la cheminée au centre. La cheminée est le point de reférence que vous doivent positionner au centre du champ de vision du téléscope. Regardez d'abord avec le plus petit grossissement possible, parce que vous aurez le plus grand champ de vision.

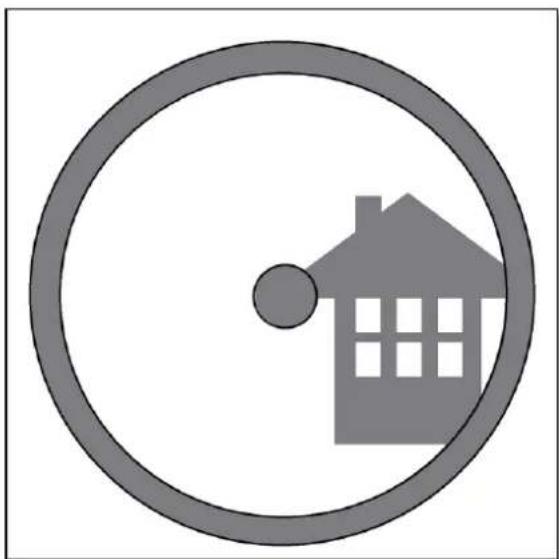

4.1.2. Regardez maintainant dans le recherche. Vous voyagez la même maison, mais pas centrefee. Reglez le recherche avec les deux vis de réglage (voir photo), de sorte que la position de l'objet se déplace. Un essai est nécessaire pour associer le sens de déplacement de l'objet en fonction du sens de rotation de la vis de réglage afin d'atteindre un

résultat satisfaisant.

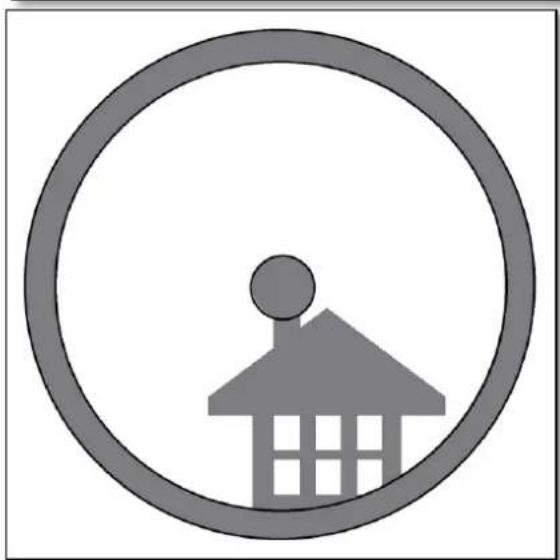

4.1.3. ÀpRES avoir "joué" avec les deux vis de réglage (et quelques tests pour voir dans qu'elle direction se déplace le point rouge pour une certaine action), vous pouvez positionner le point rouge sur le centre de l'objet (dans notre cas, la cheminée). Le viseur est maintainant pré à l'emploi.

Votre téléscope a une distance fiscale de 920 mm. C'est a peu antes la distance entre la lentille du téléscope et le foyer (très similaire à la distance entre le foyer image et la lentille d'une loupe). C'est une caractéristique très importante, par exemple, pour déterminer le grossissement.

Le grossissement est déterminé par la distance fiscale du téléscope et l'oculaire respectif. Vous avez probablement remarqué que les deux oculaires inclus sont étiquétés K25 mm et K10 mm. Cela signifie que l'oculaire K25 mm a une distance fiscale de 25 mm, tandis que l'oculaire K10 mm a une distance fiscale de 10 mm.

Pour déterminer le grossissement vous divisez simplement la distance fiscale téléscope par la distance fiscale de l'oculaire. Illustrons cela par un exemple :

La distance fiscale du telescope est egeale a 920 mm.

La distance fiscale de I'oculaire K25 est egale a 25 mm.

$$ \frac {9 2 0 m m}{2 5 m m} = 3 6 f o i s $$

Cela signifie que I'oculaire K25 mm offre un grossissement de 36 x. Cela semble faible à

première vue, mais essayez une fois dans la pratique. Vous verrez une image lumineuse avec pas mal de détails.

6.2. Lentille de Barlow

La lentille de Barlow est un excellent accessoire. Il s'agit d'une lentille négative qui augmente la distance fiscale du téléscope. Une lentille de Barlow 2x multiplies la distance fiscale d'origine par deux, dans notre cas : 920 mm x 2 = 1840 mm.

Une lentille de Barlow 3 × augmente la distance fiscale de 3 fois.

Votre téléscope est équipé d'une lentille de Barlow 2 x. Lorsque vous la combiniez avec l'oculaire K25 mm vous obtenez donc deux fois le grossissement précédant.

6.3. Lentille de redressement (non inclus)

Le redresseur remet à l'endetroit, l'image que vous fournir le téléscope. En outre, le grossissement est augmente quelque peu, similaire à la lentille de Barlow. La lentille de redressement livrée, augmente le grossissement de 1,5 x.

Voici quelques exemple d'utilisation des accessoires :

	Observation terrestre	Lune	Ciel profond	Jupiter et Saturne
Lentille de Barlow 2x				oui
Oculaire K25 mm			oui	oui
Oculaire K10 mm		oui
Grossissement	-----	92 x	37 x	74 x

7. Que pouvez-vous voir avec ce téléscope?

Dans cette section, vous trouvez quelques exemple de ce que vous pouvez observer avec votre téléscope.

7.1. La Lune est l'un des objets les plus spectaculaires, qui puisse-t-etre vu à travers un téléscope. Meme un petit téléscope montre d'innombrables détails de la surface lunaire. Vous allez voir les craterères lunaires et d'autres particularités telles que les mers lunaires. La lune est un objet très lumineux et peut être比较好 observé en dehors des phases de pleine lune. Observer la lune quand elle est au quartier ou en forme de croissant, et explorer le Terminator, la frontière entre l'ombre et la lumière.

7.2. Jupiter est la plus grosse planete de notre système solaire et elle est l'une des cibles les plus populaires pour les débutants. L'astronome Galilée a découvert quatre petits points qui se déplacent autour de la planete : les grandes lunes de Jupiter. Avec ce téléscope vous pourrez non seulement voir le disque planétaire avec les deux principales ceintures de nuages, mais aussi les plus grandes lunes Io, Europe, Ganymède et Callisto.

7.3. "Seigneur des Anneaux" du ciel nocturne, Saturne est la cible la plus populaire pour les petits téléscopes. Les anneaux de Saturne sont visibles avec un grossissement de 60 x. Dans une très bonne nuit, vous pouvez même voir les espaces Cassini (l'espaceASFRE entre les anneaux de Saturne).

8. Dépannage et questions féquentes

Q: Je n'obtiens pas d'image nette, seulement des cercles lumineux.

R: Assurez-vous que le renvoi coude (lunette) et l'oculaire sont bien montés (commencez avec le plus petit grossissement K25 mm). Visez un objet éloigné pendant la journée et procédér comme décrit au § 4.

Q: J'ai l'impression de voir les objets en effet miroir. comme s'ils étaient inversés, comme : Un R devient.

R : Cet effet est produit par le renvoi coudé (ou miroir secondaire). Afin d'obtenir une image naturelle, il faut utiliser la lentille de redressement et l'oculaire comme indiqué sur l'image.

Q : Lorsque j'utilise la lentille de Barlow et l'oculaire K10 mm, l'image est si nombre que je ne désigne plus rien.

R: L'agrandissement doit rester mesure. Cela dépend de la stabilité de l'atmosphère, trop de turbulences générent des distorsions. Normalement, la limite du grossissement correspond à deux fois l'ouverture de l'objectif (en millimétres). Quand le téléscope a une ouverture de 130mm , vous pouvez obtenir un grossissement utile de 260x . Plus l'image est agrandie, plus elle pourrait nombre.

Q: Mon téléscope est-il compatible avec d'autres oculaires?

R : Notre téléscope est compatible avec tous les oculaires pour téléscope d'autres fabricants, à condition d'avoir un coulant de 1,25" (31,75 mm) Vous pouvez essayer un oculaire d'un autre observateur, Différents oculaires permettent différentes expériences visuelles.

Q: J'aimerais bien faire des photos avec mon téléscope.

R: Le téléscope a été fait pour l'observation visuelle. Cela ne signifie pas que vous ne pouvez pas l'utiliser pour l'astrophotographie, mais c'est un challenge pour obtenir des images de haute qualité. Si vous avez un smartphone, vous pouze enregistrer la lune ou certains objets terrestres. Recherche en ligne des informations pour la digiscopie ou la photographie en afocale.

Q: Dans mon téléscope, je vais les étoiles seulement comme des points.

R: les étoiles n'apparaissent que sous forme de points, même dans les plus grands téléscopes au monde. Pour les débutants, il est interèssant d'observer les objets en deux dimensions comme la lune et des planètes. Si vous les explorez, vous en apprendrez beaucoup sur la chronologie astronomique.

Q: Je voudrais observer le soleil.

R: Un filtré solaire adapté et placé sur la lentille, est indispensable pour l'observation solaire. Il sont disponibles sous forme de film ou de filtres solaires et ne laissent passer qu'une minuscule fraction inoffensive de la lumière du soleil. Si vous avez un filtré solaire solidement et fermement fixé à l'objet, vous pouvez regarder le soleil de manière entière sécurisé et sür. Les filtres solaires pour oculaire doivent être évités, car ils ne sont pas sûrs. (Nous n'en proposons pas) Important: Ne jamais regarder le soleil sans un filtré solaire sur l'objet!

Q: Je ne VOIS rien quand je regarde dans mon telescope.

R: Le téléscope est adapté pour des observations astronomiques de nuit et à l'extérieur. Une observation dans la maison ou de jour n'est généralement pas possible.

Pour observer avec le téléscope, le couvercle doit être retire et un oculaire être monté. Non seulement le petit, mais aussi le grand couvercle doit être reliés ? Si non, trop peu de luzière arrive dans le téléscope et tout devient noir.
