MODE D'EMPLOI 150750 EQ4 Omegon

Félicitations pour votre achat du nouveau téléscope Omegaon® 150/750 EQ-4. Ce téléscope vous procurera de nombreuses heures de理論, grâce aux composants uniquement en verre optique et à sa grande luminosité. C'est un compagnon idéal pour découvert les objets du ciel profond.

1. Accessoires inclus

Nous avons rajouté divers accessoires au téléscope, qui permettront de faciliter le démarrage, ils vous apporteront beaucoup de plaisir. Veuillez consulter la liste des accessoires, de sorte qu'il vous sera plus facile à l'avenir, d'identifier les accessoires / composants individuels.

1. 2x lentilles de Barlow;
   2, 3. Deux Oculaires 1,25" (31,75 mm); un oculaire Plossl de 25 mm et un oculaire Plossl de 6.5 mm;
2. Chercheur point rouge;

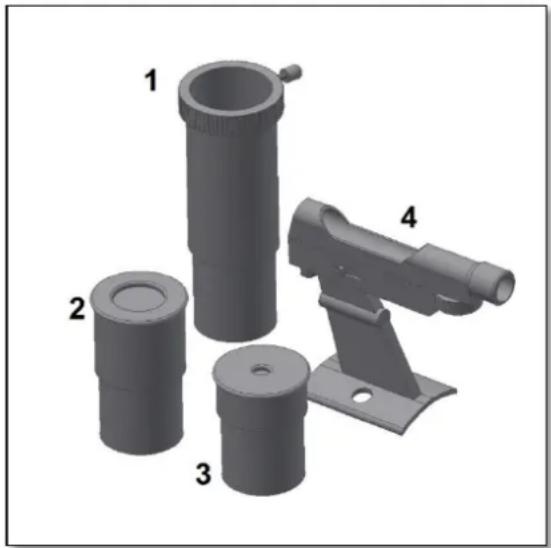

Fig.1.Livraison.

2. Pour commencer

Il est très facile de trouver les premiers objets avec le téléscope. Fonctionnement du téléscope : L'ouverture de l'objectif du téléscope doit être pointée sur l'objet que vous pouze regarder. Le grand miroir sur le cotoyopsoé à l'intérieur du tube, collecte la luziere provenant de I'objet, la reflète sur le petit miroir secondaire qui la dirige vers l'oculaire. A proximite de l'ouverture du téléscope se trouve le systeme de mise au point. Il se déplace vers le haut ou vers le bas et permet de rendre l'image nette. Les accessoires inclus peuvent se monter directement sur le systeme de mise au point. Différentes combinaisons d'accessoires produit des résultats différents,

par exemple, des changements de grossissements ou une image redressée.

1. Assemblage. Tout d'abord, monter le trépied. Ecarter les jambes du trépied comme indiqué (Fig. 2). Fixez le plateau porte-accessoires (Fig. 3). La tablette est destinée à vos oculaires, filtres et autres accessoires. Fixez la monture équatorialie sur le trépied (Figure 4). La monture doit être fixée avec soin et serreré correctement, car elle devra supporter la totalité du poids du téléscope. Visser la barre de contrepoids (Fig. 5) dans le trou fileté sur l'axe d'ascension droite (axe RA). Démoner la vis de butée (la vis et la rondelle - Fig. 6) à l'extrémité de la barre et glisser un contrepoids sur la barre. Vérifier que vous avez bien serreré la vis de blocage du contrepoids. Vous pouvez positionner le contrepoids environ au milieu de la barre.

Attention! Ne regarder jamais le soleil à travers votre téléscope. La lumière concentrátee du soleil peut provoquer des léasons oculaires graves. Les enfants ne devraient utiliser le téléscope que s'ils sont accompanies d'un adulte.

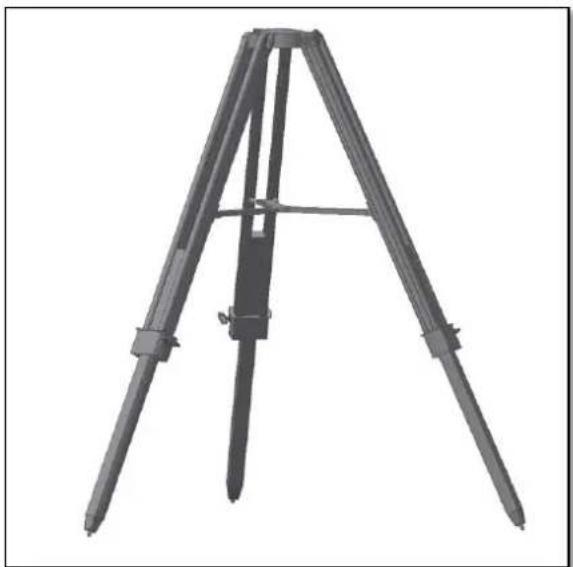

Fig. 2. Préparation du trépied.

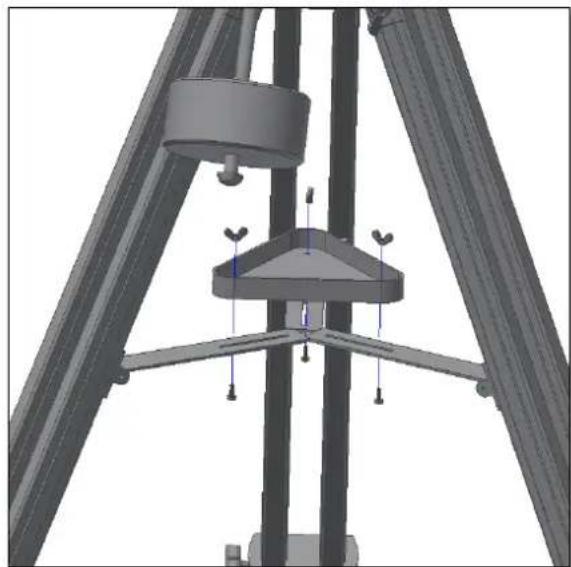

Fig. 3. Fixation du plateau.

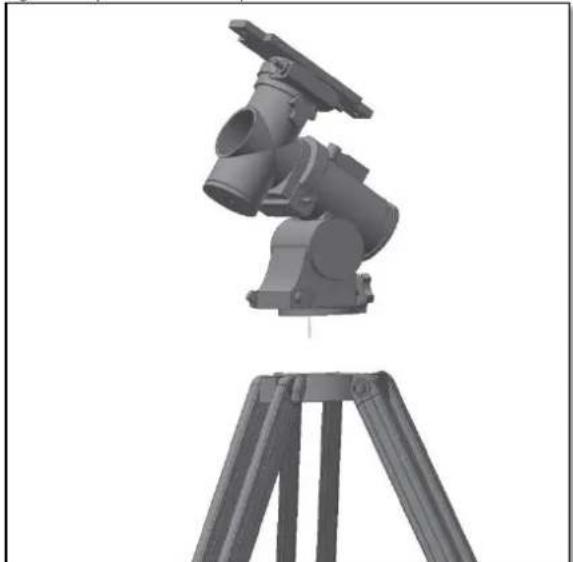

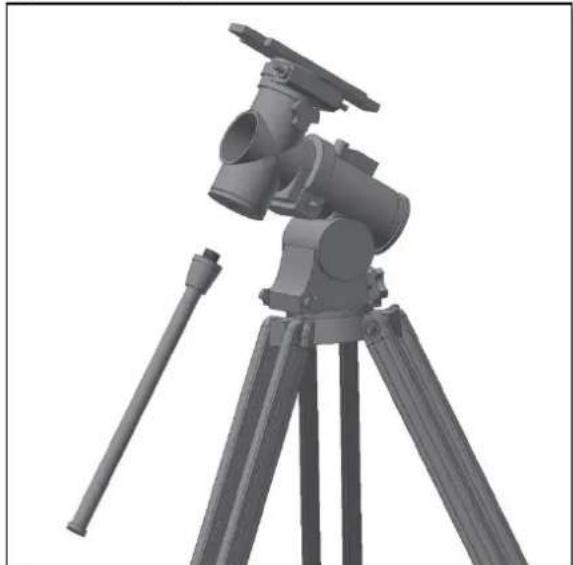

Fig. 4. Mise en place de la monture équatoriale.

Fig. 5. Fixation de la barre de contrepoids.

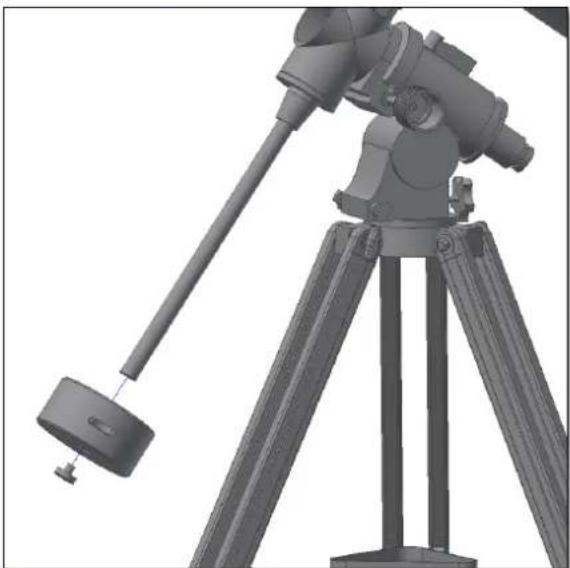

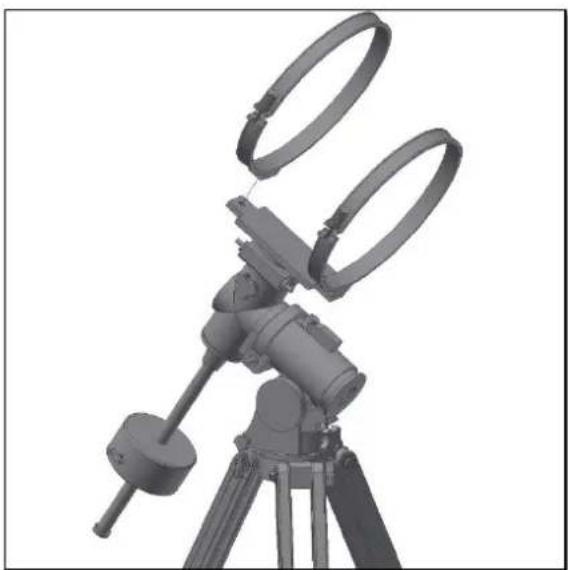

Fig. 6. Montage du contrepoids et de la butée.

Fixez les colliers (Fig. 7) sur la platine de montage et assurez-vous que les deux vis à oreilles soient du même côté. Elles seront selon le besoin à fixer ou à démonter le tube. Il est important qu'elles soient bien serrées et ne tournent pas. Ensuite, fixez les arbres de réglage fin sur les deux axes (fig. 8). Ces commandes permettent les petits mouvements dans les deux axes du téléscope. Pour ce faire, utiliser les vis fournies. Assurez-vous que les encoches insèrent bien dans les bouts d'arbre en saillie. Ouvrir les colliers qui ont été fixés précédemment et insérer le tube (Fig. 9).

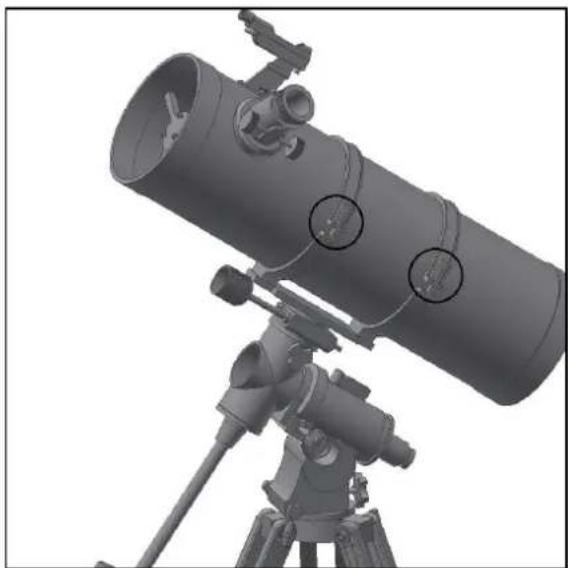

Fig. 7. Montage et serrage des colliers.

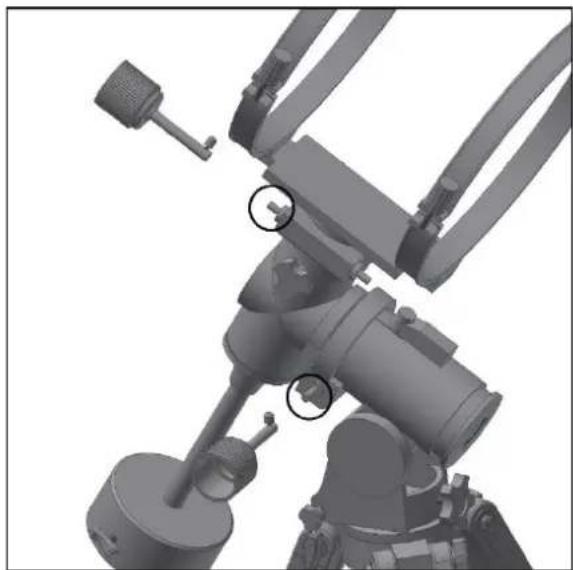

Fig. 8. Fixation des axes des mouvements fins.

Fig. 9. Fixation du tube dans les colliers.

Fermer les colliers (maintenir le tube avec la main) et serrez les deux vis à oreille. Déplacez le tube de sorte que le portecoulaire pointe vers le haut et qu'il soit plus ou moins centré. Selon le poids du tube, il est peut être approprié d'utiliser deux contrepoids. Le searcher sera monté à côté du système de mise au point. Retirez les deux vis moletées comme indiqué dans Fig. 11, et inséréz le searcher. Assurez-vous que le searcher (Fig. 12) pointe dans la même direction que l'ouverture du téléscope, de sorte que le searcher soit dirigé vers le même object que le téléscope.

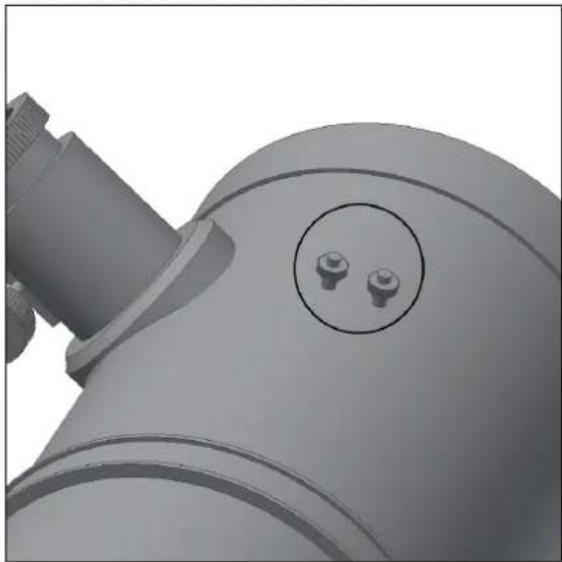

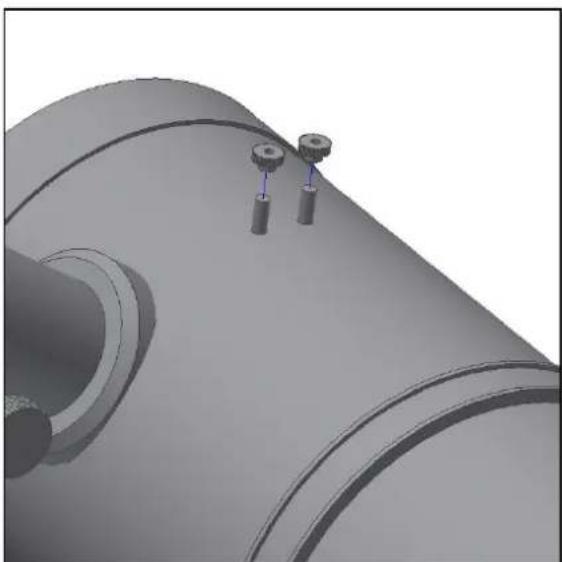

Fig. 10. Vis moletées du chercher.

Fig. 11. Demontage des vis molettes du chercher.

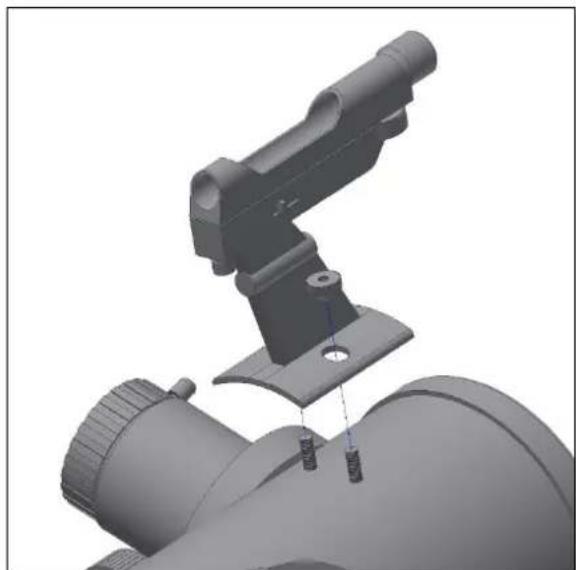

Fig. 12 Monter lechercheur

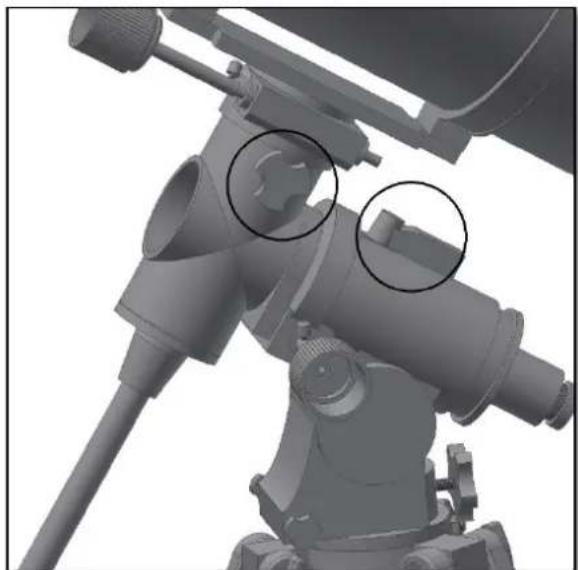

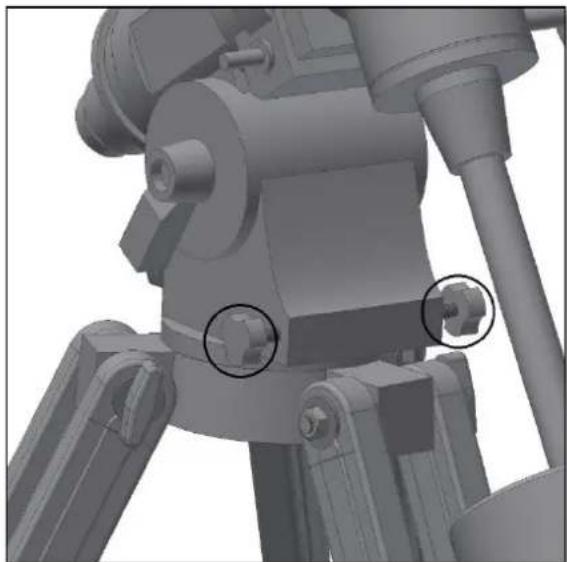

Fig. 13. Vis de fixation

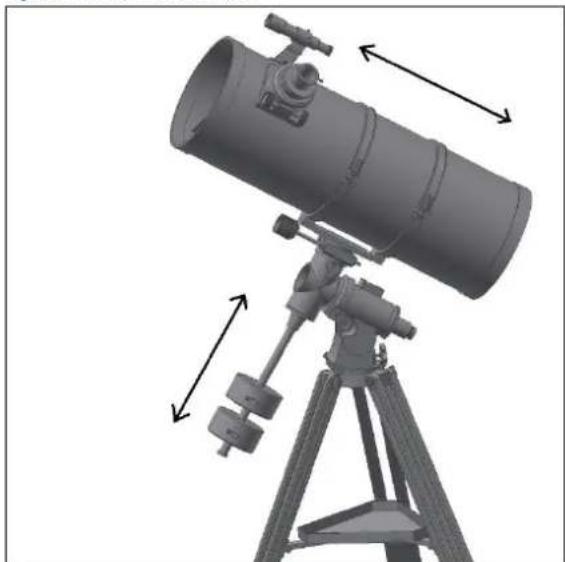

Fig. 14. Equilibrer le telescope

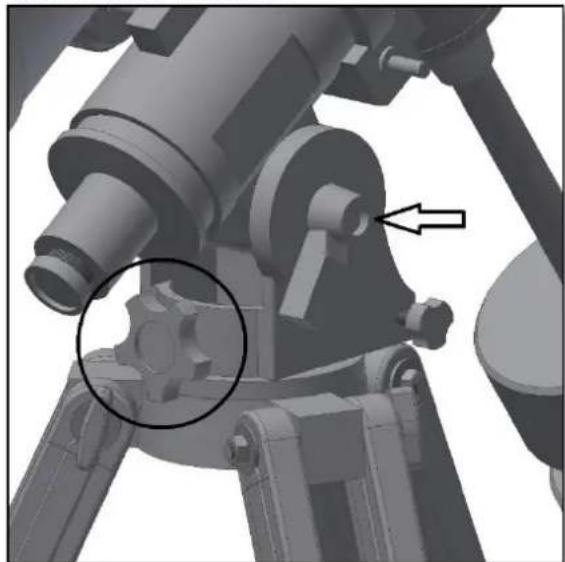

Il existe deux vis de fixation (fig. 13). Quand elles sont desserrées, elles seront de liaison, de sorte que la libre rotation autour des deux axes soit possible. Àpres le blocage complet, une correction peut être faite avec les commandes de réglage fin (Fig. 8). Pour utiliser le téléscope, il doit encore être équilibré. Ajustez les contrepoids (Fig. 14), de sorte que le téléscope peut se déplacer librement lorsque vous avez desserré les vis de fixation. Le téléscope est équilibré, si (avec axes libérés) il ne tend plus à basculer vers un côté spécifique. Pour corriger l'inclinaison de l'axe AD desserrer la vis de serrage (flèche sur Fig.15.) et tourner lentement la vis de réglage de l'altitude (encerclée sur Fig.15). Puis la desserrer. L'azimut est réglé avec les deux vis laterales, comme représenté sur la Fig. 16.

Fig. 15. Ajuster l'axe d'altitude

Fig. 16. Ajuster I'axe d'azimut

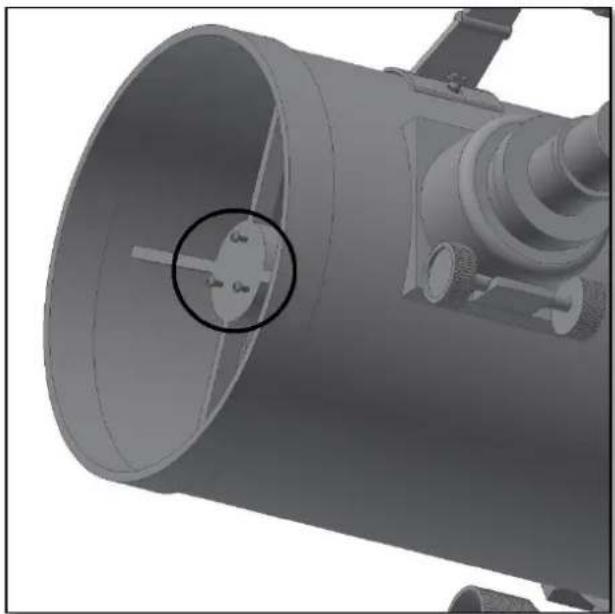

Fig. 17. Ajuster le miroir secondaire

Fig. 18. Ajuster le miroir principal

4. Alignment de l'optique et collimation.

Avec les téléscopes, l'alignement de l'optique doit être vérifiée régulièrement. Les optiques doivent être parfaitement alignés (ou colmatées), de sorte que le téléscope fournisse une bonne performance et produit une image nette. Ceci est particulièrement important dans réflècteurs (utilisant des miroirs). Tout d'abord, nous voulons vérifier la collimation.
Chercher une étoile brillante dans le ciel nocturne et centerer la dans le champ de vision de l'oculaire. Il est nécessaire d'avoir une bonne image pour vérifier l'alignement, alors assurez-vous que la mise au point de l'étoile est parfaite. Tournez la molette de mise au point jusqu'à que l'étoile devienne floue. Elle apparaitra sous forme d'un halo entouré d'anneaux multiples. Ils sont appelés anneaux de diffraction, et permettent de voir le niveau de l'alignement (ou du désalignment) (Fig. 19). Si l'optique sont bien alignée, vous verrez un halo entouré d'anneaux concentriques (1 sur Fig. 19), avec des téléscopes mal alignés lesannes sont excentriques (2 sur Fig. 19).

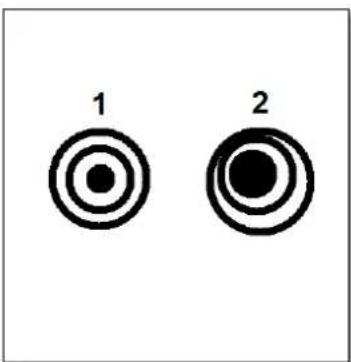

Fig. 19. 1. Collimator 2. ne pas collimator

Le téléscope est équipé à la fois de vis de collimation sur le miroir secondaire (Fig. 17) ainsi que sur le miroir principal (Fig. 18). Ceci permet de modifier l'inclinaison des deux miroirs et de les aligner correctement. Cette description sert uniquement à titre d'information.

5.1. Collimation de l'optique.

Retirer l'oculaire du système de mise au point du téléscope. Si vous regardez directement dans le miroir secondaire, vous venezquez votre oeil en réflexion. La lumière est réfléchie par le miroir secondaire sur le miroir primaire et renvoyée au miroir secondaire. La Fig. 20 montre les différentes étapes de collimation.

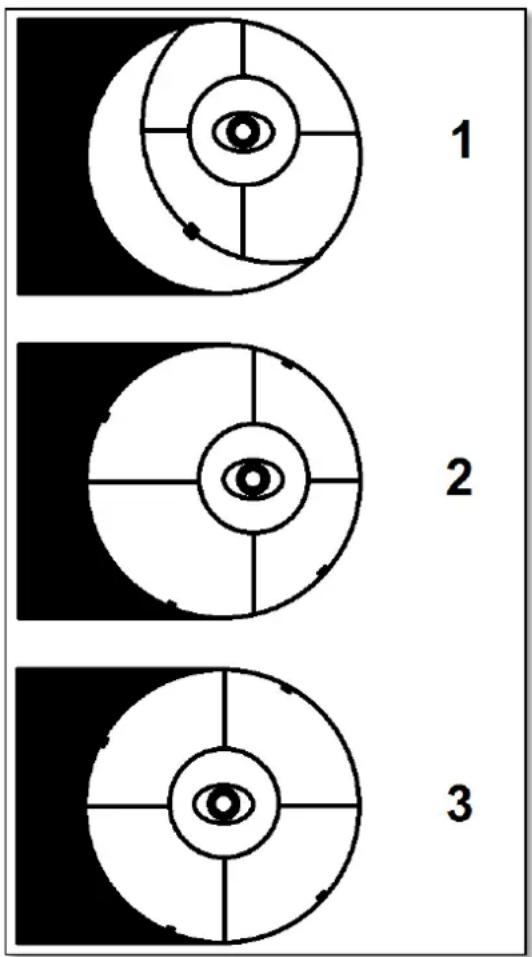

Fig. 20 Collimation.

1- l'optique du téléscope n'est pas collimmaté. Tant le miroir secondaire que le miroir principal doivent être ajustés.
2- Le miroir secondaire est aligné, mais le miroir principal doit être ajusté.
3-L'optique du telescope est alignée et I'etoile observée montre anneaux concentriques. Le telescope fournit une performance optimale.

5.2. Comment obtenir un bon alignment?

5.2.1. Nous commençons par le miroir secondaire. En regardant dans le système de mise au point sans oculaire on peut voir la réflexion de l'œil dans le miroir secondaire. Vous pouvez également voir l'araignée du miroir secondaire (4 entreprises en forme de croix) et les pince du miroir principal (Fig. 21). Le miroir secondaire peut être ajusté en utilisant les trois vis (Fig. 17). Quand elles sont desserrées, le support du miroir secondaire peut se tourner. Pour éviter cela, ne régler donc qu'une seule vis à la fois. Le miroir secondaire doit toujours être circulaire et non elliptique. Assurez-vous que c'est le cas. Une fois les fixations du miroir primaire et du miroir secondaire sont centrées (Fig. 20-.2), vous pouvez passer à l'étape suivante.

5.2.2. Le miroir primaire doit être ajusté. Lors de cette opération, la réflexion du miroir secondaire est

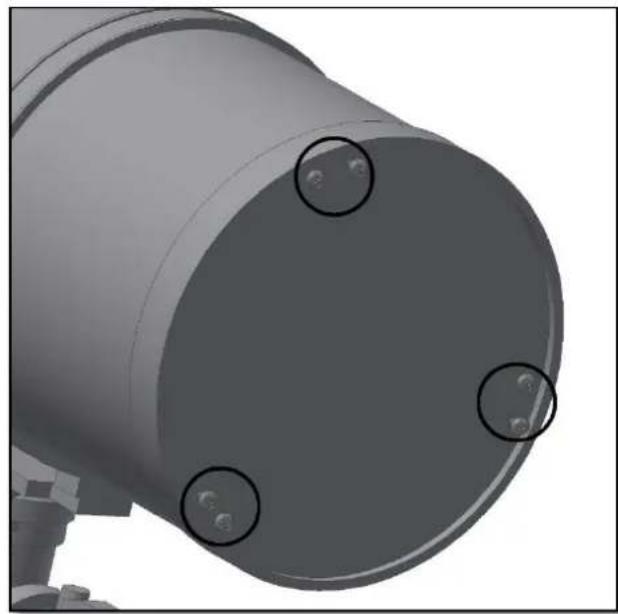

ajustée au foyer. Cela se fait avec les six vis au dos du téléscope. Remarque : l'inclinaison du miroir principal est ajustée avec trois vis et les trois autres vis servent à prendre inl'inclinaison. Ajustez le miroir primaire de telle sorte que toutes les réflexions sont centrées (Fig. 19 - 3). Notre téléscope est maintainant collimate. Vérifiez les anneaux de diffraction (Fig. 19) et repéter l'opération si nécessaire.

6. Avant de pouvoir utiliser votre Omega® 150/750 EQ-4, le searcher doit être régle.

Il vautieux le faire au cours de la journee. Ainsi, vous pouze vous familiariser avec votre apparéil. Premièrement, il faut pointer un objet frappant à l'horizon avec le tube (en fait avec le téléscope). Cela peut être un clocher, une cheminée ou un réverbère lointain. Ajuster l'objet au centre de l'oculaire Plossl 25 mm et tournez le bouton de mise au point jusqu'à ce que l'image soit nette. Maintenant, regardez à travers votre viseur. D'une manière générale, il pointera dans une autre direction. ÀpRES avoir serré les vis de montage, utiliser les vis de réglage pour ajuster le chercheur à l'objet visible dans le téléscope. Lorsque le viseur et le tube principal sont alignés et parallètes, alors seulement le viseur peut être utilisé efficacement la nuit! Le réglage du viseur doit être vérifié après chaque montage et le démontage du téléscope. Sans l'ajustement du viseur, les objets célestes ne peuvent être trouvés et tout est noir dans téléscope!

Attention! Ne pas utiliser les réglages en altitude et en azimuth pour pointer le téléscope sur un objet. L'ensemble du poids du téléscope repose sur la vis d'altitude (de latitude) et donc un ajustement liéquent peut conduire à sa déterioration.

Pour poser d'autres questions?

www.astroshop.de

nimax GmbH

Otto-Lilienthal Str. 9

D-86899 Landsberg am Lech

6.1. Comment régler et utiliser un chereur ?

Exemple avec un chercheur à viseur à réticule.

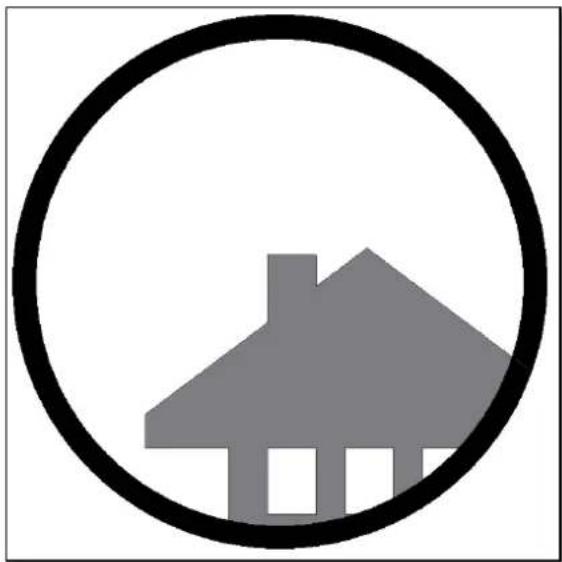

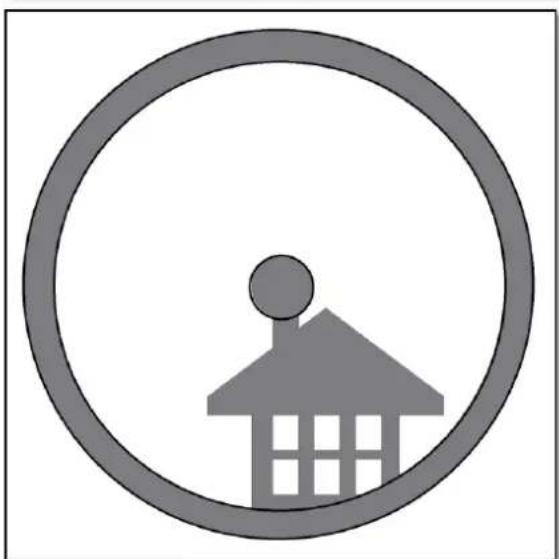

6.1.1. Centrer un objet éloigné au milieu du téléscope. Cet exemple montre une maison avec la cheminée au centre. La cheminée est le point de reférence que vous doivent positionner au centre du champ de vision du téléscope.
Regardez d'abord avec le plus petit grossissement possible, parce que vous aurez le plus grand champ de vision.

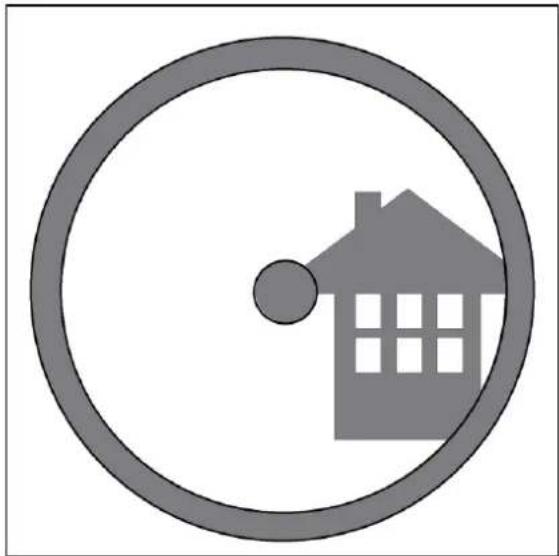

6.1.2. Regardez maintainant dans le recherche.
Vous voyagez la même maison, mais pas centrefee.

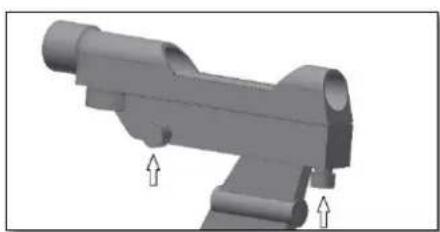

Réglez le recherche avec les deux vis de réglage (voir photo), de sorte que la position de l'objet se déplace. Un essai est nécessaire pour associier le sens de déplacement de l'objet en fonction du sens de rotation de la vis de réglage afin

d'atteindre un résultat satisfaisant.

6.1.3. ÀpRES avoir "joué" avec les deux vis de réglage (et quelques tests pour voir dans qu'elle direction se déplace le point rouge pour une certaine action), vous pouvez positionner le point rouge sur le centre de l'objet (dans notre cas, la cheminée). Le viseur est maintainant pré à l'emploi.

7. Utilisation des accessoires

... Et un peu de mathématiques pour comprendre

Il est facile d'utiliser les accessoires et cela apporte beaucoup de plaisir. Pour modifier le grossissement, remplacer simplement les oculaires. Afin d'obtenir un grossissement plus important, utiliser la lentille de Barlow. Mais comment tout cela fonctionne-t-il exactement?

7.1 Performance (grossissement)

Votre téléscope a une distance fiscale de 750 mm. C'est a peu antes la distance entre la lentille du téléscope et le foyer (très similaire à la distance entre le foyer image et la lentille d'une loupe). C'est une caractéristique très importante, par exemple, pour déterminer le grossissement.

Le grossissement est déterminé par la distance facale du téléscope et l'oculaire respectif. Vous avez probablement remarqué que les deux oculaires inclus sont étiquetés 25 mm et 6.5mm. Cela signifie que l'oculaire de 25 mm a une distance facale de 25 mm, tandis que l'oculaire 6.5mm a une distance facale de 6.5mm.

Pour déterminer le grossissement vous devisez simplement la distance fiscale téléscope par la distance fiscale de l'oculaire. Illustrons cela par un exemple:

La distance fiscale du telescope est egale à 750 mm

La distance fiscale de I'oculaire Plossl 25 est eigale à 25 mm

$$ \frac {7 5 0 m m}{2 5 m m} = 3 0 f o i s $$

Cela signifie que l'oculaire Plössl 25 mm offre un grossissement de 30 x. Cela semble faible à première vue, mais essayez une fois dans la pratique. Vous verrez une image lumineuse avec pas mal de détails.

7.2. Lentille de Barlow (non inclus)

La lentille de Barlow est un excellent accessoire. Il s'agit d'une lentille négative qui augmente la distance fiscale du téléscope. Une lentille de Barlow 2x multiplie la distance fiscale d'origine par deux, dans notre cas : 750 mm x 2 = 1500 mm.

Une lentille de Barlow 3 × augmente la distance fiscale de 3 fois.

7.3. Lentille de redressement (non inclus)

Le redresseur remet à l'endetroit, l'image que vous fournir le téléscope. En outre, le grossissement est augmente quelque peu, similaire à la lentille de Barlow.

Voici quelques exemple d'utilisation des accessoires :

	Observation terrestre	Lune	Ciel profond	Jupiter et Saturne
Lentille de Barlow 2x		oui
Oculaire 6.5mm				oui
Oculaire 25mm		oui	oui
Grossissement	Pas recommendsé	60 x	30 x	115 x

8. Que pouvez-vous voir avec ce téléscope?

Dans cette section, vous trouvez quelques exemple de ce que vous pouvez observer avec votre téléscope.

8.1. La Lune est l'un des objets les plus spectaculaires, qui puisse-t-etre vu à travers un téléscope. Meme un petit téléscope montre d'innombrables détails de la surface lunaire. Vous allez voir les craterères lunaires et d'autres particularités telles que les mers lunaires. La lune est un objet très lumineux et peut être moins observé en dehors des phases de pleine lune. Observer la lune quand elle est au quartier ou en forme de croissant, et explorer le Terminator, la frontière entre l'ombre et la lumière.

8.2. Jupiter est la plus grosse planete de notre système solaire et elle est l'une des cibles les plus populaires pour les débutants. L'astronome Galilée a découvert quatre petits points qui se déplacent autour de la planete : les grandes lunes de Jupiter. Avec ce téléscope vous pourrez non seulement voir le disque planétaire avec les deux principales ceintures de nuages, mais aussi les plus grandes lunes Io, Europe, Ganymède et Callisto.

8.3. "Seigneur des Anneaux" du ciel nocturne, Saturne est la cible la plus populaire pour les petits téléscopes. Les anneaux de Saturne sont visibles avec un grossissement de 60 x. Dans une très bonne nuit, vous pouvez même voir les espaces Cassini (l'espace nombre entre les anneaux de Saturne).

9. Dépannage et questions féquentes

Q: Je n'obtiens pas d'image nette, seulement des cercles lumineux

R: Assurez-vous que le renvoi coude (lunette) et l'oculaire sont bien montés (commencez avec le plus petit grossissement Plössl 25 mm). Visez un objet éloigné pendant la journée et procédér comme décrit au § 4.

Q: J'ai l'impression de voir les objets en effet miroir. comme s'ils étaient inversés, comme : Un R devient à.

R: Cet effet est produit par le renvoi coudé (ou miroir secondaire). Afin d'obtenir une image naturelle, il faut utiliser la lentille de redressement et l'oculaire comme indiqué sur l'image.

Q : Lorsque j'utilise la lentille de Barlow et l'oculaire 6.5 mm, l'image est si nombre que je ne désigne plus rien.

R : L'agrandissement doit rester mesure. Cela dépend de la stabilité de l'atmosphère, trop de turbines générent des distorsions. Normalement, la limite du grossissement correspond à deux fois l'ouverture de l'objectif (en millimètres). Quand le téléscope a une ouverture de 150 mm, vous pouvez obtenir un grossissement utile de 300 x. Plus l'image est agrandie, plus elle pourrait nombre.

Q: Mon téléscope est-il compatible avec d'autres oculaires?

R : Notre téléscope est compatible avec tous les oculaires pour téléscope d'autres fabricants, à condition d'avoir un coulant de 1,25" (31,75 mm) Vous pouvez essayer un oculaire d'un autre observateur, Différents oculaires permettent différentes expériences visuelles.

Q: J'aimerais bien faire des photos avec mon téléscope.

R: Le téléscope a eté fait pour l'observation visuelle. Cela ne signifie pas que vous ne pouvez pas l'utiliser pour l'astrophotographie, mais c'est un challenge pour obtenir des images de haute qualité. Si vous avez un smartphone, vous pouze enregistrer la lune ou certains objets terrestres. Recherche en ligne des informations pour la digiscopie ou la photographie en afocale.

Q: Dans mon téléscope, je vais les étoiles seulement comme des points.

R : les étoiles n'apparaissent que sous forme de points, même dans les plus grands téléscopes au monde. Pour les débutants, il est interèssant d'observer les objets en deux dimensions comme la lune et des planètes. Si vous les explorez, vous en apprendrez beaucoup sur la chronologie astronomique.

Q: Je voudrais observer le soleil.

R: Un filtrre solaire adapté et placé sur la lentille, est indispensable pour l'observation solaire. Il sont disponibles sous forme de film ou de filtres solaires et ne laissent passer qu'une minuscule fraction inoffensive de la lumière du soleil. Si vous avez un filtrre solaire solidement et fermement fixé à l'objet, vous pouvez regarder le soleil de manière entière sécurisé et sûr. Les filtres solaires pour oculaire doivent être évités, car ils ne sont pas sûrs. (Nous n'en proposons pas) Important: Ne jamais regarder le soleil sans un filtrre solaire sur l'objet!

Q: Je ne vois rien quand je regarde dans mon téléscope.

R: Le téléscope est adapté pour des observations astronomiques de nuit et à l'extérieur. Une observation dans la maison ou de jour n'est généralement pas possible.

Pour observer avec le téléscope, le couvercle doit être retire et un oculaire être monté. Non seulement le petit, mais aussi le grand couvercle doivent être reliés? Si non, trop peu de lumière arrivè dans le téléscope et tout devient noir.
