AS 181 - Téléphone de bureau AGFEO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Téléphone de bureau
Technologie	IP et analogique
Nombre de lignes	2 lignes
Affichage	Écran LCD rétroéclairé
Fonctionnalités	Conférence téléphonique, transfert d'appel, mise en attente
Connectivité	Ports Ethernet, prise casque
Alimentation	PoE (Power over Ethernet) ou adaptateur secteur
Dimensions	Dimensions compactes adaptées aux bureaux
Poids	Léger pour une utilisation quotidienne
Maintenance	Nettoyage régulier recommandé, mise à jour du firmware
Sécurité	Chiffrement des communications, protection contre les accès non autorisés
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Compatible avec divers systèmes de téléphonie IP

FOIRE AUX QUESTIONS - AS 181 AGFEO

Comment réinitialiser mon AGFEO AS 181 aux paramètres d'usine ?

Pour réinitialiser votre AGFEO AS 181, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi mon téléphone ne sonne-t-il pas lorsque je reçois un appel ?

Vérifiez que le volume de la sonnerie est activé et réglé à un niveau audible. Assurez-vous également que le mode 'Ne pas déranger' n'est pas activé.

Comment configurer les contacts sur mon AGFEO AS 181 ?

Pour configurer les contacts, accédez au menu principal, sélectionnez 'Contacts' et suivez les instructions pour ajouter un nouveau contact en entrant le nom et le numéro de téléphone.

Que faire si mon téléphone ne se connecte pas à la ligne téléphonique ?

Vérifiez que le câble téléphonique est correctement branché à l'arrière de l'appareil et à la prise murale. Testez également avec un autre téléphone pour voir si la ligne fonctionne.

Comment activer ou désactiver la fonction haut-parleur ?

Pour activer ou désactiver le haut-parleur, appuyez sur le bouton 'Haut-parleur' pendant un appel. Le voyant lumineux indiquera si la fonction est activée.

Mon AGFEO AS 181 ne charge pas, que dois-je faire ?

Vérifiez que le chargeur est correctement connecté et fonctionnel. Essayez d'utiliser un autre chargeur compatible pour voir si le problème persiste.

Comment mettre à jour le firmware de mon AGFEO AS 181 ?

Visitez le site web d'AGFEO pour télécharger la dernière version du firmware. Suivez ensuite les instructions fournies pour effectuer la mise à jour via le menu de l'appareil.

Pourquoi l'écran de mon téléphone reste-t-il noir ?

Assurez-vous que l'appareil est allumé. Si l'écran reste noir, essayez de réinitialiser le téléphone en le débranchant de l'alimentation pendant quelques minutes.

Comment régler la luminosité de l'écran ?

Accédez au menu des paramètres, sélectionnez 'Affichage' et ajustez le niveau de luminosité selon vos préférences.

Y a-t-il une fonction de messagerie vocale sur l'AGFEO AS 181 ?

Oui, vous pouvez configurer la messagerie vocale via votre opérateur téléphonique. Consultez le manuel d'utilisation pour les instructions spécifiques.

MODE D'EMPLOI AS 181 AGFEO

Mode d'emploi simplifié

Sicherheitshinweise

Consignes de sécurité

• Le montage et l'entretien de l'installation ne doit être effectués que par des techniciens qualifiés.
• Attention! Le central téléphonique doit être relié à la terre. Pour cette raison, ne raccordez la fiche de prise de courant de sécurité du cable d'alimentation que sur une prise de courant reliée à la terre et montée selon les normes afin d'exclure tout risque pour les personnes et les objets. Cette prise doit être à proximité immédiate du central téléphonique.
• Le central doit être accroché à l'horizontal avec la section des connexions orientée vers le bas.
• Pendant un orage, vous ne devez ni brancher ni débrancher les câbles de raccordement.
• Posez les câbles de manière à ce que personne ne puisse marche ou trébucher dessus.
• Débranche la prise de courant avant desteroler le couvercle de la section des connexions.
• Débranche la prise de courant de 230 V pourmettre le central téléphonique hors tension avant de procesder au raccordement des usagers et sur le reseau RNIS. Danger de mort!
• Mesure de sécurité ! Afin de protégé les composants du central téléphonique sensibles à l'électricité statique, touchez brièvement du doigt le blindage metallique de l'interface pour PC/imprimante sur le côte droit du central téléphonique avant de commencer toute opération sur l'installation. Ceci permet de se décharger des charges electrostatiques évientuèlement générées.
• Veillez à ce qu'aucun liquide ne pénétre à l'intérieur du central téléphonique. Cela risquerait de provoquer des courts-circuits.
• Le fabricant decline toute responsabilité pour des dommages secondaires comme par exemple les coûts pour une communication maintainue par mégarde.
• En cas de panne de courant, le central téléphonique ne fonctionne pas. Vous ne pouvez ni passer, ni receivevoir d'appels.

Merci de noter que l'installation de ce central téléphonique ne doit etre effectue que par le revendeur forme a cet effet.

Les AS 1x, 2x, 3x, AS 151, AS 181 et AS 35 sont destinés à être raccordés à des connexions de base RNIS (DSS 1, accès point à point ou point à multipoint).

Les AS 40P, AS 4000, AS 100 IT et AS 35 All-In-One sont destinés à être raccordés à des connexions de base RNIS (DSS 1, accès point à point ou point à multipoint) et à la connexion à un réseau téléphonique analogique.

Si vous utilisez le central téléphonique sur une connexion analogique, assurez-vous que votre opérateur a déactivé le décompte par impulsions sur votre accès ; dans le cas contraire, les communications voix risquent d'être perturbées.

Vous peuvent raccarder aux connexions analogiques des usagers du central téléphonique tous les terminaux analogiques utilisables également sur le réseau de télécommunications analogue.

Vous pouvez raccarder sur un bus S0 interne tous les terminaux RNIS DSS-1 utilisables également directement sur un réseau RNIS. En outre, vous pouvez raccarder deux téléphones système numériques AGFE0 sur chaque bus S0 interne.

Toute autre utilisation du central téléphonique n'est pas conforme à sa destination et pour cette raison n'est pas autorisée.

Le central téléphonique possède une Autorisation Générale de Connexion (AAE).

Le central téléphonique satisfait aux specifications prescrites de conformité et de sécurité.

A propos de ce manuel

Cette notice s'applique au central dans l'état où il est livré. Si le central a été modifié par l'installation d'un nouveau logiciel mis à disposition par le fabricant, il est possible que certaines parties de cette notice ne soient plus applicables. Toutes les caractéristiques RNIS citées dans la notice sont prises en charge par le central. Cependant, elles ne sont pas proposées par tous les opérateurs réseau.

Introduction

Table des matieres

Consignes de sécurité 94
A propos de ce manuel 94
Informations importantes concernant l'utilisation de terminaux analogiques 96
Informations importantes concernant l'utilisation de terminaux RNIS 97
Touches de fonction - Fonctions programmables (Aperçu) 98
Téléphoner 101
Numérotation automatique - Connexion sans numérotation 106
Listedesconnexions 109
Codes de projet 115
Filtres d'appl 116
Téléphoner 117
Apercu des logiciels 133
Configuration requise 133
Installation de TK-Suite 135
Module AIS 137
Melodies standard 138
ServiceAprés-Vente 139
Internet 139

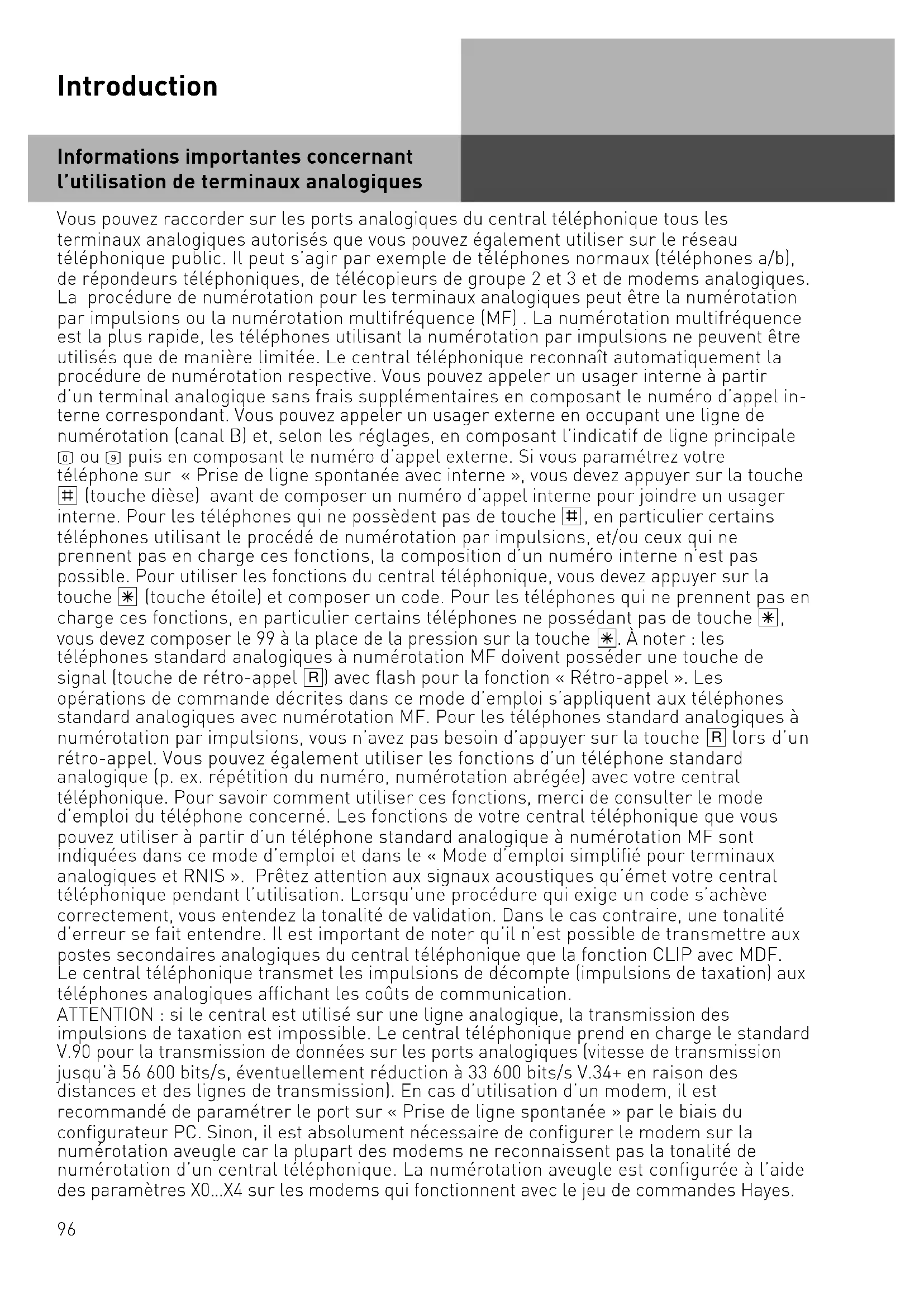

Informations importantes concernant l'utilisation de terminaux analogiques

Vous pouvez racorder sur les ports analogiques du central téléphonique tous les terminaux analogiques autorisés que vous pouvez également utiliser sur le réseau téléphonique public. Il peut s'agir par exemple de téléphones normaux (telephones a/b), de répondeurs téléphoniques, de télécopieurs de groupe 2 et 3 et de modems analogiques. La procédure de numérotation pour les terminaux analogiques peut être la numérotation par impulsions ou la numérotation multifréquence (MF). La numérotation multifréquence est la plus rapide, les téléphones utilisant la numérotation par impulsions ne peuvent être utilisés que de manière limitée. Le central téléphonique reconnaît automatiquement la procédure de numérotation respective. Vous pouvez appeler un usager interne à partir d'un terminal analogue sans frais supplémentaires en composant le numéro d'appoint interne correspondant. Vous pouze appeler un usager externe en occupt an une ligne de numérotation (canal B) et, selon les réglages, en composant l'indicatif de ligne principale ou puis en composant le numéro d'appoint externe. Si vous paramétrzvez toute téléphone sur « Prise de ligne spontanée avec interne», vous devez appuyer sur la touche (# (touche dièse) avant de composer un numéro d'appoint interne pour joindre un usager interne. Pour les téléphones qui ne possèdent pas de touche #, en particulier certains téléphones utilisant le procédé de numérotation par impulsions, et/ou ceux qui ne prenant pas en charge ces fonctions, la composition d'un numéro interne n'est pas possible. Pour utiliser les fonctions du central téléphonique, vous devez appuyer sur la touche * (touche étoile) et composer un code. Pour les téléphones qui ne prennt pas en charge ces fonctions, en particulier certains téléphones ne possèdant pas de touche *, vous devez composer le 99 à la place de la pression sur la touche * À noter : les téléphones standard analogiques à numérotation MF doivent posseder une touche de signal (touche de rétro-appel R) avec flash pour la fonction « Rétro-appel ». Les opérations de commande décrites dans ce mode d'emploi s'appliquent aux téléphones standard analogiques avec numérotation MF. Pour les téléphones standard analogiques à numérotation par impulsions, vous n'avez pas besoin d'appuyer sur la touche R lors d'un rétro-appel. Vous pouze également utiliser les fonctions d'un téléphone standard analogique (p. ex. répetition du numéro, numérotation abrégée) avec votre central téléphonique. Pour savoir comment utiliser ces fonctions, merci de consulter le mode d'emploi du téléphone concerné. Les fonctions de cette central téléphonique que vous pouze utiliser à partir d'un téléphone standard analogique à numérotation MF sont indiquées dans ce mode d'emploi et dans le « Mode d'emploi simplifié pour terminaux analogiques et RNIS ». Prétez attention aux signaux acoustiques qu'émettre votre central téléphonique pendant l'utilisation. Lorsqu'une procédure qui exige un code s'achève correctement, vous entendez la tonality de validation. Dans le cas contraire, une tonalité d'erreur se fait entendre. Il est important de noter qu'il n'est possible de transmettre aux postes secondaires analogiques du central téléphonique que la fonction CLIP avec MDF. Le central téléphonique transmet les impulsions de décompte (impulsions de taxation) aux téléphones analogiques affichtant les coûts de communication.

ATTENTION: si le central est utilisé sur une ligne analogue, la transmission des impulsions de taxation est impossible. Le central téléphonique prend en charge le standard V.90 pour la transmission de données sur les ports analogiques (vitesse de transmission jusqu'à 56 600 bits/s, éventuelles réduction à 33 600 bits/s V.34+ en raison des distances et des lignes de transmission). En cas d'utilisation d'un modem, il est recommandé de paramétrer le port sur « Prise de ligne spontanée » par le biais du configurateur PC. Sinon, il est absolument nécessaire de configurer le modem sur la numération aveugle car la plupart des modems ne reconnaissent pas la tonalité de numération d'un central téléphonique. La numération aveugle est configurée à l'aide des paramètres X0...X4 sur les modems qui fonctionnent avec le jeu de commandes Hayes.

Informations importantes concernant l'utilisation de terminaux RNIS

Vous pouvez raccorder jusqu'à huit terminaux RNIS ou jusqu'à 2 téléphones système numériques à une connexion S0 interne du central téléphonique.

Terminaux pouvant être raccordés à un bus S0 interne :

• téléphones système AGFEO (possibilité de raccorder max. 2 téléphones système numériques)
• téléphones RNIS
• cartes RNIS pour PC
• télécopieurs RNIS

Selon la consommation électrique, vous pouvez raccorder au moins quatre terminaux RNIS ne disposant pas de leur propre alimentation电量.
Exemple : 4 téléphones RNIS ou 2 téléphones système numériques et 2 téléphones RNIS. Toues les terminaux RNIS doivent etre des terminaux RNIS autorisés (DSS1).
Le raccordement S0 interne se comporte comme un accès point à multipoint auquel vous pouvez attribuer un nombre quelconque de numéroros internes du central téléphonique. Les numéroros d'appoint internes contenant jusqu'à quatre chiffres sont des numéroros d'appoint multiples. Vous pouze saisir un ou plusieurs de ces numéroros d'appoint multiples (numéroros d'appoint internes) sur votre terminal RNIS. Suivez pour ce faire le mode d'emploi du terminal RNIS. Le numéro d'appoint multiple est le numéro interne et de numérorotation directe de ce terminal RNIS.
Vous pouvez appeler chaque usager interne à partir d'un terminal RNIS sans frais supplémentaires en composant le numéro d'appoint interne correspondant. Vous pouvez appeler un usager externe en occuptant une ligne de numérotation (canal B) et en composant l'indicatif de ligne principale ou qpuis en composant le numéro d'appoint externe.
Si vous paramétrez votre terminal RNIS sur « Prise de ligne spontanée avec interne », vous doivent appuyer sur la touche (touche dièse) avant de composer un numéro d'appel interne pour joindre un usager interne. Pour les téléphones qui ne possèdent pas de touche et/ou qui ne prennant pas en charge ces fonctions, la composition d'un numéro interne n'est pas possible.
L'utilisation des fonctions du central téléphonique sur un téléphone RNIS est effectue en suivant les mêmes procédures que pour un téléphone standard analogue. Pour executer une fonction, appuyer sur la touche (touche étoile) puis composer le code correspondant.
L'utilisation des fonctions dépend du type de terminal RNIS et peut eventuellement être limitée.
Pour les téléphones RNIS qui n' ont pas de touche 串 et/ou qui ne prennant pas en charge ces fonctions, vous doivent composer le nombre 9 à la place de la pression sur la touche. Pour un « Rétro-appel», le téléphone RNIS doit posseder une touche de rétro-appel ou une fonction de rétro-appel accessible par le menu.
Prétez attention aux signaux acoustiques qu'émet vous central téléphonique pendant l'utilisation. Lorsqu'une procédure qui exige un code s'est achevée correctement, vous entendez la tonalité de validation. Dans le cas contraire, une tonalité d'erreur se fait entendre.
L'affichage de votre téléphone RNIS indique:
- le nombre d'expérience de l'expérience (usager interne et externe)
- les coûts de communication
- la date et l'heure après la première connexion interne.
L'utilisation que vous pouvez faire des fonctions de votre téléphone RNIS pour la commande des caractéristiques RNIS par le biais du menu est limitée.

telephones système

Remarques concernant l'utilisation

ST25ST30

La colonne de droite indique l'ordre dans lequel les opérations d'utilisation pour vos téléphones système doivent être effectuées. Si le symbole de touche « » apparait, il est possible que vous deviez d'abord configurer cette touche de fonction avant de pouvoir utiliser la fonction.

Modifier l'affection des touches de fonction

« set 31 »: démarrer la programmation.

Appuyez sur la touche de fonction pour laquelle vous VOULEZ modifier la fonction (éventuelles appuyer d'abord sur la touche de commutation pour acceder au deuxieme niveau). La fonction actuelle s'affiche. Saisir la première lecture du nom de la fonction, p. ex. « D » pour touche de Destination ou bien à l'aide de la touche « next », avancer dans les options jusqu'à ce que la fonction souhaitation s'affiche, p. ex. « Touche de destination publique » ou à l'aide de la touche de commutation et de la touche « next», reculer jusqu'à ce que la fonction souhaitation s'affiche, p. ex. « Réveil ». « OK » ou « enter »: pour valider la sélection et modifier d'autres touches de fonction ou « set »: pour terminer la programmation. L'affection de la touche de fonction a été modifiée.

Touches de fonction - Fonctions programmables (Aperçu)

ST25ST30

oder

oder

Activation Pour activer/desactiver le repondeur d'un téléphone système ST 30 AB. Ceci ne fonctionne à partir d'un autre téléphone système que lorsque la notification a été activée pour ce téléphone (Info au TCL. sys.)

Info répondeur Pour interroger le répondeur.

Mémo répondeur Pour enregistrer des mémos vocaux et les appels.

Rejeter Pour rejeter l'emploi actuel. L'emploiant entend la tonalité d'occupation. (dépend de la configuration, impossible sur la ligne analogue)

Protection au Signal d'appel/désactivation du signal d'appeL.

signal d'applé Des touches de fonction spéciales peuvent être configurées :

• protection au signal d'appoint pour les appels arrivant sur le 1 er numero interne
• protection au signal d'appoint pour les appels arrivant sur le 2° numéro interne
• protection au signal d'appl pour les appels arrivant sur le 1^er et le 2^e numeros internes

Filtred'appele

Pour activer/désactiver un filtré d'appeL.

Listedappels

Pour interroger la listed'appels.

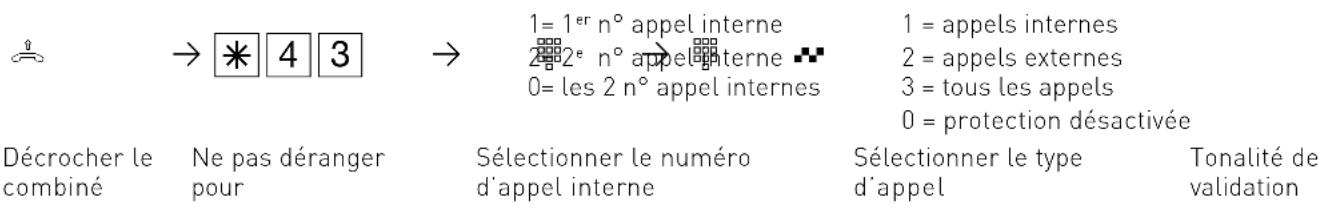

Ne pas déranger

Pour désactiver la sonnerie (Silence autour du téléphone)

Des touches de fonction speciales peuvent etre configuerées :

• Ne pas déranger pour les appeals arrivant sur le 1er numéro interne
• Ne pas déranger pour les appels arrivant sur le 2° numéro interne
• Ne pas déranger pour les appels arrivant sur les 1^er et 2^e numérios internes
• Ne pas déranger pour les appels internes
• Ne pas déranger pour les appeals externes
• Ne pas déranger pour les appel internes et externes

Touches de fonction - Fonctions programmables (Aperçu)

VA 2 Nuit	Activation ou désactivation de la variante d'appoint 2 (Nuit)Des touches de fonction spéciales peuvent être configurées :- commuter la variante d'appoint 2 pour chaque numéro d'appoint externe du central téléphonique, séparément, - commuter la variante d'appoint 2 pour tous les numérods d'appoint externes du central téléphonique
VA 3 Transfert	Activation ou désactivation de la variante d'appoint 3 (Transfert d'appoint)Des touches de fonction spéciales peuvent être configurées :- commuter la variante d'appoint 3 pour chaque numéro d'appoint externe du central téléphonique, séparément, - commuter la variante d'appoint 3 pour tous les numérods d'appoint externes du central téléphonique
Busy on Busy	Tonalité d'occupation pour les appelants lorsque le numéro d'appoint est déjà en cours d'utilisation.Des touches de fonction spéciales peuvent être configurées :- commuter Busy on Busy individuellement pour chaque répartition des appelS- commuter Busy on Busy pour toutes les répartitions d'appels ensemble
Call by Call	Pour sélectionner un opérateur réseau, réception du LCR
Check in/out	Permet d'enregistre l'arrivée et le départ de téléphones (fonction Hôtel). Ceci est associé au début et à la fin de l'enregistrement des coûts et à l'activation/désactivation de l'autorisation d'appoint vers l'extérieur.
Clear (clr)	Pour effacer des réglages
Message intercom	Pour envoyer un message vers les téléphones système. Une touche de fonction spéciale peut être configurée :- 'Announce vers des usagers internes définis
Unités	Affichage des coûts des appel
Externale	Pour transmettre un numéro d'appoint externe définis lors d'une communication externe sortante (p. ex un MSN précis), p. ex. pour séparer les coûts pour les appelss vers l'extérieurUne touche de fonction spéciale peut être configurée :- touche Externale avec un numéro d'appoint externe définis
Interception d'appels malveillants	Identification d'applants malveillants par le central public RNIS
Interrogation à distance	Post-sélection d'une suite de signaux MF enregistrrés (1 à 0, *, # ) p. ex. pour interroger un répondeur à distance.
Numérorotation tiance	Permet d'envoyer un appel pour un autre téléphone.
Touche Groupe	Pour sorter/intégrer un groupe et ses fonctions
Headset	Pour utiliser un casque
Interceptor	Pour interceptor des appelles externes. Une touche de fonction spéciale peut être configurée :- Interception d'appsels internes et d'appsels externes pour des usagers internes définis
Masquer le numéro	Désactivation de la transmission de votre propre numéro d'appoint vers l'appelez (possible seulement si l'opérateur reseau prend en charge ce service)
Touche Interne	Pour appeler des usagers internes. Une touche de fonction spéciale peut être configurée :- Appel interne vers un usager interne définis
Maintien RNIS	Pour maintainir un appel externe dans le central public (n'est possible que pour un accès point à multipoint)
Conférence	Pour engager une conférence avec des usagers internes ou externes
Volume de l'écoute amplifiée	Pour modifier le volume en écoute amplifiée

Touches de fonction - Fonctions programmables (Aperçu)

LCR	Activation ou déactivation du LCR (Least Cost Routing) pour votre téléphone système
Ligne	Pour afficher l'état d'une ligne externe et pour y acceder directement
Va-et-vient	Dans le cas de plusieurs conversations internes et externes, vous permit de passer de l'une à l'autre
Projet	Vous pouvez affecter une communication à un projet. Ceci est effectué soit avec un code défini attribué à la touche, soit à l'aide d'une touche générale, et vous devrez saïr le code ultérieurement.
Nettoyage	Associé à la touche Check In/Out. Permet de signaler qu'une chamble d'hôtel a été nettoyée et que le client suivant peut prendre possession de la chamble.
Relais	Pour la commutation d'un relais.
Réserver	Pour réserver une ligne de numérorotation (canal B) lorsque toutes les lignes sont occupées.
Rétro-appel	Pour activer le rétro-appel, la connexion, le va-et-vient.
Capteur	Pour activer/désactiver les capteurs.
Info SMS	Interrogé une liste de SMS (textos) reçus.
Écrire un SMS	Pour écrire un nouveau SMS.
Silence	Pour couper le microphone de votre téléphone.
Annulaire téléphonique	Pour désir un numéro d'appel dans l'annuaire téléphonique du central téléphonique.
Verrou du téléphone	Pour verrouiller le téléphone système, activation de l'appel d'urgence/appel direct
Calendrier	Pour activer ou déactiver un rendez-vous saisi
Minuterie	Activation ou déactivation d'une minuterie (commande temporisée de fonctions du central téléphonique, p. ex. variances d'appel, renvois, relais)Une touche de fonction spéciale peut être configurée :- Minuterie 1 à 9,0
Sonnerie déactivée	Pour déactiver la signalisation acoustique sur votre téléphone système.L'applant entend cependant la tonalité d'appel.
Porte	Pour établissement de la liaison avec le système portier mains libres (TFE)
Gâche ELECTrique	Pour actionner la gâche electrique
Transfert externe-externe	Pour transférer une communication externe à un usager externe
Renvoi de	Pour renvoyer tous les appeals d'un autre téléphone sur le téléphone actuel
Renvoi vers	Pour renvoyer tous les appeals vers un autre usager interne ou externe
Liste des connexions	Affiche les dernières connexions externes (entrantes et sortantes, selon la configuration). Vous pouvez enregistrer les numérios de téléphone directement vers l'annuaire téléphonique en appuyant sur la touche Annuaire téléphonique.
Réveil	Pour activer ou déactiver l'heure de réveil saisie
Transfert vers	Transfert d'un appel entrant vers un autre numéro d'appel sans prendre l'appel(Call Deflection).
Touchede destination	Pour composer un numéro d'appel en mémoire.
- publique	- Le numéro d'appel est enregistré sur votre téléphone et dans votre annuaire téléphonique.
- privée	- Le numéro d'appel est enregistré seulement sur votre téléphone.

Téléphoner

Appeler un usager interne : par programmation, il est possible d'attribuer à chaque usager interne de votre central téléphonique deux nombres d'appel internes différents. Ces数千 internes composés de 4 chiffres au maximum sont générés par TK-Suite qui les regroupe tous. Si besoin est, contactez l administrateur de votre central téléphonique pour connaître les nombres d'appel internes attribués aux usagers.

Appeler un usager externe : si vous téléphone système est paramétré sur la variante Prise de ligne spontanée avec interne, composez directement le numéro d'appel externe. Le central téléphonique occupe automatiquement une ligne de numérotation libre. Dans la variante Prise de ligne « 0 », vous doivent tout d'abord composer l'indicatif « 0 » pour accuper une ligne de numérotation. Puis composez ensuite le numéro d'appel externe.

Lorsque la ligne de numérotation est occupée, le numéro d'appointe externe du central téléphonique qui vous est attribué (nummer d'appoint du central téléphonique plus le numéro direct ou le numéro d'appoint multiple ou MSN) est envoyé vers le central public RNIS. Les coûts de connexion sont alors associés à ce numéro d'appoint multiple ou MSN. Cet MSN est également transmis à l'utiler appelé dans la mesure où vous avez autorisé la notification de votre numéro d'appoint.

Si vous souhaitez que les coûts de connexion soient facturés sur un autre MSN ou une autre connexion de base S0, appuyez sur la touche externe correspondante pour occuper une ligne de numérotation. Vous pouvez définir sur le téléphone système une touche externe pour chaque MSN, chaque connexion S0 ou chaque ligne principale analogue.

Lorsque vous entendez après occupation de la ligne de numérorotation la tonalité de numérorotation spéciale du central public RNIS, cela signifie que le transfert d'essay RNIS est actif.

Variante Prise de ligne spontanée avec interne

Décrocher le combiné. Voitre numéro d'appeil interne apparait sur l'affichage.

Appeler un usager interne :

Appuyer sur la touche « # » et composer le numero d'appel interne, p. ex. 13 pour appeler le téléphone 13. Il est possible que le nom de l'usager 13 s'affiche.

Appeler un usager externe :

Composer directement le numero d'appel externe, le central téléphonique occupe automatiquement une ligne de numération.

Si le numero d'appoint de l'usager appelé est différent de celui qui a été composé (si p. ex. l'usager a activé un renvoi de ligne), le numero d'appoint avec lequel vous étés en communication s'affiche au-dessus du numero d'appoint que vous avez composé.

ST25ST30

telephones système

Variante Prise de ligne « 0 »

Décrocher le combiné. Voitre numéro d'appel interne apparait sur l'affichage.

Appeler un usager interne :

Composer un numero d'appel interne, p. ex. le 13 pour appeler le téléphone 13.

Appeler un usager externe :

Appuyer sur la touche 0 pour occuper une ligne de numérotation quelconque. Le numéro d'appoint de votre installation est affché sur un accès point à point ou, pour un accès point à multipoint, le numéro d'appoint multiple qui vous a été attribué. Il est possible qu'un nom apparaisse au lieu du numéro d'appoint multiple. Mais c'est bien le numéro d'appoint qui est envoyé.

Vous entendez la tonalité de numérotation externe et pourrait alors composer le numéro d'appeL.

ST25ST30

Touche Prise de ligne avec externe

Appuyer sur la touche Externe.

Selectionner à l'aide de « next » le numéro d'appel ou le nom de la connexion S0 ou de la ligne analogue qui doit être occupée. Les coûts de connexion sont factures pour ce numéro d'appel.

Verifier le numéro d'appointerselectionné avec « OK » ou « enter ». Exemple : 23456782

Saisir le numero d'appoint de l'usager souhaité. Décrocher le combiné.

Le numéro d'appeL est composé.

ST25ST30

telephones système

Réserver une ligne de numérotation

Vous entendez la tonalité d'occupation lorsque vous composez un numéro d'appel externe. Il n'y a aucune ligne de numérotation de libre. Si « Rétro-appel » est proposé à l'affichage : appuyer sur « OK » ou « enter » pour réserver une ligne de numérotation.

Raccrocher le combiné
Appel de réservation du central
teléphonique.
Décrocher le combiné. Vous entendez la
tonalité de numérotation externe.
Composer le numéro d'appointer externe.

Activer le signal d'applé/le rappel

Si vous avez appelé p. ex. l'utilier 13, mais qu'il est occupé, le signal d'appelez automatiquement actif.

Vous foulez que l'utilier interne occupe
vous rappelle.
Appuyer sur 0K ou enter>.
Le rappel est activé, vous entendez une
tonalité de validation.
Raccrocher le combiné.

Programmer et commuter la protection au signal d'applé

Activer la fonction par « set » et la touche « Protection au signal d'appel » ou « set 14 ». Si 2 numeros internes ont ete attribués à votre téléphone, vous avez à disposition les possibilites de numération suivantes : 1" : protection au signal d'appel pour le 1er numero d'appel interne et/ou 2" : Protection au signal d'appel pour le 2e numero d'appel interne « OK » ou « enter » pour activer/désactive la protection au signal d'appel. Le paramètre actif est visible. 1" : activer la protection au signal d'appel 0" : désactiver la protection au signal d'appel Terminer la programmation.

ST25ST30

ST25ST30

ST25ST30

déclarations teléphones système
Interceptor un appel externe	ST 25 ST 30
Vous souhaitez interceptor l'appeal externeDécrocher le combiné. Appuyer sur « OK » ou « enter » . Vous étes alors en communication avec l'aggellant et vous pouvez téléphoner comme de coutume.	(«D») («D»)
	enter OK
Interceptor un appel externe/interne	ST 25 ST 30
Vous entendez que par exemple le téléphone 13 est appelé.Décrocher le combiné, appuyer sur la touche « Interceptor » . Vous étes alors en communication avec l'aggellant et vous pouvez téléphoner comme de coutume.	(«D») («D»)
Prendre un appel du répondeur	ST 25 ST 30
Un appel externe a déclenché le répondeur (p. ex. numéro d' appel interne 23).Décrocher le combiné, appuyer sur la touche « Interceptor ».Ceci ne fonctionne que lorsque la touche « Interceptor » est configurée pour le numéro interne du répondeur.
Activer/désactiver la liste d'appels	ST 25 ST 30
Saisir « set 2* » pour paramétrer la liste d'appels.1 = Liste d'appels externes2 = Liste d'appels internesComposez :0 = Liste d'appels désactivée pour les appeals externes1 = Liste d'appels activée. Tous les appeals seront consignés. Appels avec numéro d'appoint et appeals avec nom (aggellant dont le nom estprésent dans l'annuité téléphonique du central téléphonique)2 = Seuls les appeals avec nom seront inscrit dans la liste (uniquement pour(Liste d'appels externes)Terminer la programmation.104	set 2 * → 2 *

telephones système

Activer/désactiver Ne pas déranger

Le combiné est raccroché. Appuyer sur la touche « Ne pas déranger ». Vous activez/ désactivez ainsi la fonction Ne pas déranger.

Programmer et commuter la fonction Ne pas déranger

Vous activez la fonction avec « set » et la touche « Ne pas déranger » ou avec « set 12 ». Si 2 numeros internes ont été attribués à votre téléphone, vous avez à disposition les possibités de numération suivantes :

« 1 »: Ne pas déranger pour le 1er numéro interne et/ou

« 2 »: Ne pas déranger pour le 2e numéro interne

Exemple : « 1 » et « 2 »

Verifier avec « OK » ou « enter »

Determinez si la fonction Ne pas déranger doit être active pour les appeals internes et/ou externes.

« 1 »: Ne pas déranger pour les appeals internes et/ou

« 2 »: Ne pas déranger pour les appeals externes

Vous pouvez activer le paramètre avec « set ». La touche Ne pas déranger vous permet tout simplement d'activer ou de désactiver plus tard la fonction Ne pas déranger ainsi paramétrée.

Transférer un appel pendant la sonnerie

Vous receivez un appel externe. Vous voyage à l'affichage qui appelle.

Appuyer sur la touche « Transfert vers ».
Vous pouvez transférer l'appel vers un numéro d'appel interne ou externe.

Appuyez sur la touche dièse et entrez un numero d'appel interne, sans touche dièse pour un numero d'appel externe, sélectionnez une entrée de l'annuaire téléphonique ou appuyez sur une touche de numérotation automatique.

Terminer la saisie en appuyant sur « OK » ou « enter ». La connexion est transférée vers le numéro d'appel saisi. La connexion avec le central téléphonique est déconnectée.

ST25ST30

ST25ST30

ST25ST30

((D))

((D))

telephones système

Numérorotation automatique - Connexion sans numérorotation

En cas d'urgence, vous pouvez activer sur votre téléphone la « numérorotation automatique ». Lorsque vous décrochez le combiné et n'appuyez ensuite sur aucune touche, le central téléphonique compose automatiquement, après 10 secondes, un numéro d'appel externe en mémoire et pour ce faire, coupe si besoin est une connexion en cours. Avant d'arriver à ce moment, vous pouvez composer normalement un autre numéro d'appel quelconque. La numération automatique n'est alors pas effectué.

Numérorotation automatique -Programmer le numéro d'appoint	ST 25 ST 30
Commencer la saisie	set 5 6 → 5 6
Saisir le numéro d'appoint externe	#	#
« set »: terminer la programmation	set	→
Activer/désactiver la numérorotation automatique	ST 25 ST 30
Activer la fonction	set 1 * → 1 *
Sélection : « 1 » : activer	#	#
« 0 » : désactiver	#	#
« set »: terminer la programmation La numérorotation automatique est opérationnelle. Vous entendez la tonalité de numérorotation spéciale après avoir décroché le combiné.	set	→
Programmer et activer la tonalité d'occupation en cas de ligne occupée	ST 25 ST 30
Déclencher la fonction par « set » et la touche « Busy on Busy » ou « set 1# » Sélectionner un numéro d'appoint externe avec « next » ou sélectionner le nom correspondant au numéro d'appoint externe Au besoin : « 1 » : activer Busy on Busy « 0 » : désactiver Busy on Busy « next » : sélectionner les numérios d'appoint externes et activer la tonalité d'occupation en cas d'occupation de la ligne ou « set »: terminer la programmation	set	→
	next	→
	next	→
	next	→
	set	→
106

telephones système

Maintien d'une connexion

Vous etes en train de telephoner en exter ne (acces point a multipoint).

Appuyez sur la touche « Maintien RNIS », vous entendez la tonalité de numérotation externe.

Selectionnez le numero d'appoint de l'usager externe avec lequel vous devez vous entretenir.

L'usager en attente ne peut pas entendre cette conversation. L'affichage indique par le numero d'appeel que vous etes en communication avec l'usager 2.

Si la personne appelée ne répond pas, reprenez la personne qui attend en appuyant sur « Stop » ou « esc »

La touche « Maintien RNIS » vous permet de passer d'une communication externe à l'autre (va-et-vient).

Vous pouvez couper la communication externe en cours avec « Stop » ou « esc » et reprendre aussi l'usage externe en attente.

Conference à trois interne/externe

Vous etes en ligne en externe

Un autre usager externe ou usager interne appelle et vous souhaitez effectuer une conférence avec celui-ci.

Exemple de conférence à trois : un usager interne et deux usagers externes

Appuyer sur la touche « Va-et-vient » et composer le numero d'applé externe.

L'usager externe a decroché.

En actionnant la touche « Conference », les usagers de la conférence entendant la tonalité de validation.

ST25ST30

j

□□□□

ST25ST30

j

中

□

telephones système

Va-et-vient

Vous etes en communication, et une ou
plusieurs communications sont maintainues.
Premiere ligne a l'affichage : numero d'appel ou nom de la communication active
Deuxieme ligne a l'affichage : numero d'appe1 ou nom de la communication suivante
maintenue, Externe lorsque aucun numero d'appe1 n'est transmis.
Passer a la communication suivante:
Appuyer sur la touche Va-et-vient Appuyez eventuellement plusieurs fois sur la touche Va-et-vient pour passer a une communication précise, ou
Afficher les communications maintenues
pendant la communication active : (n'est pas disponible pour tous les pays)
naviguer avec next Premiere ligne a l'affichage : numero d'appe1, nom de l'usager ou Externe Deuxieme ligne a l'affichage : numero d'appe1 ou nom de la connexion (de la ligne)
H : conversation maintenue
R : nouvel appel entrant
V : communication en cours (active)
Aprs environ 10 secondes, la communication active s'affiche de nouveau, automatiquement. Pour passer a la communication affichee :
Appuyeur sur la touche Va-et-vient . La communication affichee est maintainant active. La communication active precedemment est
maintenue.

ST25ST30

□
next
next
□

telephones système

Listedesconnexions

Toutes les connexions qui se trouvent encore dans la mémoire du central s'affichent. Vous pouze appeler la liste des connexions grâce à ««» ou une touche de fonction correspondante. De plus, vous pouze enregistrer dans l'annuaire téléphonique l'entrée actuellément affichée en appuyant sur la touche Annuaire téléphonique.

Enregistrer un numéro d'appoint dans l'annulaire téléphonique

Appelez la liste des connexions. À l'aide des touches flèche, Sélectionnez le numéro de téléphone que vous souhaitez enregistrer. Appuyez sur la touche de l'Annuaire téléphonique. Entrez un nom. Valdez avec « OK » ou « enter », l'entrée est enregistrée.

Enregistrer un numéro d'appel sur une touche de numérotation automatique

Appelez la liste des connexions.
À l'aide des touches flèche, Sélectionnez le numéro de téléphone que vous souhaitez enregistrer. Appuyez sur la touche de numérotation automatique souhaïée Entrez un nom.
Validez avec « OK » ou « enter », l'entrée est enregistrée. Si une entrée était déjà enregistrée sous cette touche de numérotation automatique, elle est écrasée par la nouvelle.

Selectionner un numero d'appoint dans la Liste des connexions

Apelez la liste des connexions.
À l'aide des touches flèche, Sélectionnez le numéro de téléphone que vous souhaitez enregistrer.
Décrochez le combiné.

ST25ST30

ST25ST30

ST25ST30

telephones système

Parcage/Reprise de communication parquée	ST 25 ST 30
Vous étés en communication externe. Vous souhaitez parquer cette communication. Appuyer sur « OK » ou « enter » pour parquer la communication. Raccrocher le combiné. La communication est parquée. Un x clignote à l'affichage. Reprendre la communication parquée : Décrocher le combiné. Appuyer sur « OK » ou « enter » pour reprendre la communication, par exemple sur le téléphone 13. Vous pouvez téléphoner comme de coutume.	JérerokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrDERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrTERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrRERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJrERokOKJtRerokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJtRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERok OKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRerokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJtRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERokOKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRerok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJtRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok Ok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttRERok OKJttT
Parquer/Rependre une communication externe parquée avec code	ST 25 ST 30
Vous étés en communication externe. Appuyez sur la touche « OK » ou « enter » pour parquer la communication et entrez un code à deux chiffres entre 00 et 99. Raccrocher le combiné. La communication est parquée. Un x clignote à l'affichage. Pour reprendre la communication parquée : décrocher le combiné. Appuyer sur « OK » ou « enter » et entraîre le code à deux chiffres pour reprendre la communication. Vous pouvez téléphoner comme de coutume.	JérerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKRjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRerokOKKjRer
Préparer la surveillance de la pièce	ST 25 ST 30
Entrer « set 10 » pourmettre en place la surveillance de la pièce. Le paramètre actif est visible. « 1 »: surveillance de la pièce active (préparée) « 0 »: surveillance de la pièce désactivée. Valider avec « OK » ou « enter ». Sélectionner si une tonalité de signalement doit être émisant avant la surveillance de la pièce. « 1 »: avertissement sonore (tonalité de signalement) activé « 0 »: avertissement sonore (tonalité de signalement) désactivé. Terminer la programmation.	set10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→10→
110

telephones système

Surveillance de la piece par un usager interne

Décrocher le combiné

Appeler le téléphone qui doit effectuer la surveillance. Appuyer sur la touche Interne (Variante Prise de ligne automatique) et composer le numero d'appel interne Ecouter ce qui se passe dans la piece. A noter que pendant la surveillance, il est possible que l'on vous entende dans la piece à surveiller.

ST25ST30

中

中

Retro-appel téléphonique

Vous estes en communication interne ou externe.

Exemple:externe

Retro-appel interne

Appuyer sur la touche Interne et composer un numero d'appoint interne

Retro-appel externe

Appuyer sur la touche « Va-et-vient » et composer le numero d'applé externe.

Vous estes alors en communication avec l'usager du retro-rappel. L'usager en attente ne peut pas entendre cette conversation.

Revenir à l'usager en attente: La communication en rétro-appel est coupée avec « stop » ou « esc » ou avec la touche « Va-et-vient», la communication en rétro-appel est maintainue.

ST25ST30

000

□□□□□□

000

Stop

telephones système

Saisir le nom à l'aide du clavier.

Appuyer eventuellement plusieurs fois sur les chiffres 1 à 0, exemple : 2 = A

$$ 2 2 = B $$

$$ 2 2 2 = C $$

$$ 2 2 2 2 = 2 $$

passer au champ de saisie suivant avec « next » ou après écoulement une durée,
retour automatique au champ de saisie precedent, il est possible d'écraser le caractère saisi
effacer le caractère qui clignote effacer toute l'entrée
Vous peuvent passer des minuscules aux majuscules et vice-versa à l'aide de 念 . Sur l'affichage apparait ABC, Abc ou abc.

Programmer le numéro d'appoint de l'annulaire téléphonique

Appuyer sur « set » et sur la touche « Annuaire téléphonique » pour activer la fonction ou passer directement à la saisie avec « set 51 »
valider, le premier emplacement de
mémoire libre s'affiche.

Saisir le numero d'appoint externe qui doit être mis en mémoire.

tokenizer

Entrer le nom, p. ex. AD
{2 = A, next, 3 = D voir Remarques sous « Saisie de noms d'usager »}

tokenizer

OK>ou «enter»:enregisterrd'autres
numerosd'appeol ou
set :terminer la programmation

ST25ST30

ST 25 ST 30

telephones système

Effacer un numéro d'appel de l'annulaire téléphonique

Appuyer sur « set » et sur la touche
« Annuaire téléphonique » pour activer la fonction ou passer directement à la saisie avec « set 53 » Sélectionner une option de programmation avec « next »
Confirmer la sélection
Saisir un numéro abrégé à trois chiffres qui doit être effacé (entre 000 et 999), p. ex. 005
Confirmer le numéro abrégé saisi. Confirmer la suppression avec « OK » ou « enter » ou annuler l'opération avec « Stop » ou « esc »
« OK » ou « enter » : effacer d'autres numérios abrégés ou « set » : Terminer la suppression

ST25ST30

Annouaire téléphonique (alphabétique)

Le combiné est raccroché.

Entrez la première lecture de votrechoix,p. ex.A=1.La premiere entrée componant la première lecture choisis s'affiche.

Passer à la saisie de la deuxième dette avec « next ». Le curseur de saisie clignote.

Saisir la deuxième dette,
Décrocher le combiné ou appuyer sur la touche « Haut-parleur», une ligne de numération est occupée
automatique et le nombre d'appli
affiché est selectionné automatique.

Annulaire téléphonique (Vanity)

Le combiné est raccroché

Entrez la première lecture de votrechoix, p.ex.A = 1 .La premiere entree
comportant la premiere lecture choisie s'affiche.Choisisr la lecture suivante,p.ex. N = 5 .La premiere entrée commencant parAn s'affiche.Decrocher le combiné ou appuyer sur la touche Haut-parleur ,une ligne de
numéroration est occupée
automatiquement et le numero d'appel affiche est selectionné
automatiquement.

ST 25 ST 30

ST25ST30

telephones système

Programmer et commuter Renvoi de

Activer la fonction par « set » et la touche « Renvoi de » ou « set 18 »

Saisir le numéro d'appoint du téléphone (numéro source) dont les appeals doivent être renvoyés vers votre téléphone, p. ex. 13.

1 : activer Renvoide
0 : désactiver Renvoi de

Terminer la programmation

Chaque appel destiné au téléphone 13 sonnera alors sur votre téléphone.

Programmer et commuter Renvoi vers

Déclencher la fonction avec « set 17 »

Saisir le numéro d'appoint du téléphone (numéro source) dont vous souhaitez renvoyer les appeals vers un usager interne ou externe. Le numéro primaire de votre téléphone s'affiche d'abord, vous pouze passer à une autre page à l'aide des touches flèche.

Éventuellesment,CHOISIR avec « next » le renvoi vers l'usager externe.

Confirmer la sélection avec « enter » ou « OK ». Entrer le numéro d'appel de destination du renvoi

Appuyez sur la touche dièse pour entrer un numéro interne, ou pas de touche dièse pour entrer un numéro externe.

Confirmer la saisie avec « enter » ou « OK.

Déterminer le type de renvoi

1 : renvoi permanent
« 2 »: renvoie si occupe
« 3 »: renvoie en cas de non réponse (après 15 ans)

Verifier la saisie avec « OK » ou « enter »

« 1 »: activer le renvoi
0 : désactiver le rengoit.
« set »: terminer la saisie.

ST25ST30

ST25ST30

telephones système

Afficher et effacer les coûts de connexion

Observez l'affichage : si après avoir appuyé sur la touche de fonction « Unités », le code pour les couts est exigé, vous devez entre le code à quatre chiffres. Saisir directement le numero d'appeil interne Effacer les couts de connexion avec « clear »

ST25ST30

Codes de projet

Vous pouvez affecter des communications à un projet à l'aide des codes de projet. L'analyse est effectué dans TK-Suite Bill. Sur un téléphone système, vous avez la possibilité d'attribuer des codes de projet avant ou après la communication. Avant la communication, appuyez sur la touche de code de projet correspondant ; après la communication, vous pouvez selectionner une communication dans la liste des connexions et appuyer ensuite sur la touche de code de projet correspondante.

Activer/Désactiver le répondeur

Activer le répondeur:
Appuyer sur la touche du répondeur
Paramétrer l'activation:
3 = activé/Annonce sans message
(L'applant entend uneannounce mais ne peut pas laisser de message)
2 = activé/Message d'accueil
(L'applant entend un message d'accueil et peut laisser un message après le signal sonore)
1 = désactivé

Enregistrer des announcements sur le téléphone système ST 30 (en connexion avec le module AIS)

Activer la programmation :
Selectionner le type d'annonce
1 = Annonce Porte/Capteur
2 = Annonce avant reponse
3 = Annonce de sonnerie
4 = Annonce de reveil
Choisissez un emplacement d'announce.
Voussous pouez écouter l'announce existante
avec « OK ».
Appuyez de nouveau sur « OK » pour
enregistrer une nouvelleannounce qui
annulera l'existant, et dites votre
nouvelleannounce.

ST25ST30

ST30

92

telephones système

Filtres d'applé

ST25ST30

Il est possible de définir des filtres d'appoint pour chaque téléphone. Ces蚓es offrent la possibilité en général de rejoeter certains numérios d'appoint, de renvoyer des numérios d'appoint vers le répondeur (seulement pour le ST 30 avec répondeur), de renvoyer des appels vers un numéro spécifique ou de désigner des numérios prioritaires.

Paramétrer les filtres d'appeal	ST 25 ST 30
Activer la programmation	set 5 7 2 → 5 7 2
Au besoin : le filtrte s'applique à 1 = une entrée de l'annulaire téléphonique 2 = un appel externe sans numéro
Si vous avons sélectionné « Entrée de l'annulaire téléphonique », vous doivent sélectionner dans l'annulaire téléphonique un numéro d'appoint pour lequel ce filtrte s'applique.	next	→
Sélectionnez le type de filtrage : Prioritaire, Rejeter, Répondeur, Renvoi	enter	OK
Activer/Désactiver un filtré d'appoint	ST 25 ST 30
Activer la programmation Au besoin : 1 = désactiver 2 = activer Cette fonction vous permet de commuter tous les filtres d'appoint pour un usager.	set 5 7 1 → 5 7 1
Effacer un filtré d'appoint	ST 25 ST 30
Activer la programmation À l'aide de « next », sélectionner le filtrte à effacer	set 5 7 3 → 5 7 3
Effacer avec « OK » ou « enter Revenir en arrêté avec « set » ou sélectionner d'autres filtres pour les effacer.	next	→
116

terminaux analogiques et RNIS

Téléphoner

Vous pouvez paramétrer sur votre téléphone pour une prise de ligne (occupation d'un canal B) la Variante Prise de ligne « 0 » ou la Variante Prise de ligne spontanée avec interne.

Variante Prise de ligne « 0 » (par défaut à la livraison) : après avoir décroché le combiné, vous entendez la tonalité de numérotation interne. Si vous souhaitez appeler un usager externe, composez le « 0 » pour la prise de ligne.

Si vous souhaitez appeler un usager interne ou demarrer une Procedure, entrez le numero d'applen interne ou un code.

Variante Prise de ligne spontanée avec interne : après avoir decroché le combiné, vous entendez la tonalité de numérotation externe1e du central téléphonique. Si vous souhaitez appeler un usager externe, entrez ici le numéro d'appel externe. La prise de ligne a lieu de manière automatique. Si vous souhaitez appeler un usager interne, vousdezvez composerAAParavant #

Variante Prise de ligne spontanée : vous ne pouvez paramétrer cette variante que par le biais du configurateur sur l'ordinateur. Elle convient pour les terminaux qui n'utilisent que des connexions externes, p. ex. un télécopieur ou un modem. ÀpRES avoir décroché le combiné, vous entendez le signal de numérotation du central public (CP). La prise de ligne a lieu directement. Entrez le numéro d'appel externe. Dans cette variante, vous ne pouvez pas appeler d'usagers internes ni commencer de procédure.

Il est possible d'attribuer à chaque usager interne de votre central téléphonique deux numéroes d'appel internes différents, compteant jusqu'à 4 chiffres (1^er et 2^e numéros d'appel internes) en les programmant. Si besoin est, renseignez-vous pour connaître les numéroes d'appel internes attribués aux usagers.

Définir la variante de prise de ligne

0 = Praise deligne avec « 0 »

→ = Pse deligne spontane avec interne

Décrocher le combiné

Saisir le code pour la prise de ligne

Définir la variante Tonalité

de

Raccrocher

validation

le

combiné

Variante Prise de ligne « 0 » (par défaut à la livraison)

un appel externe

un appel interne

crocher le combinéralité demérotation interne

Prise deligne avec «0»

Tonalité de numérotation externe

Saisir le numero d'appele externe

Décrocher le combiné
Tonalité de
numération interne

Saisir le numero interne

terminaux analogiques et RNIS

Variante Prise de ligne spontanée avec interne

un appel externe

Décrocher le combiné

Tonalité de

numérotation externe

Saisir le numero

d'appele externe

La Prise de ligne spontanée avec interne n'est possible que directement après avoir décroché le combiné. Si vous souhaitez appeler un usager externe en rétro-appel, vous doivent prendre la ligne en composant le « 0 »

Connexion d'un apparéil mixte : si le réglage « Prise de ligne spontanée avec interne » est activé, le service Téléphone est envoyé.

un appel interne

Décrocher le combiné

Tonalité de

numérotation externe

Appuyer sur

la touche

dièse

Tonalité de

numérotation

interne

Saisirelnumerointer

ne

Prise de ligne avec ligne principale définie ou MSN

Pour répartir les coûts, vous pouvez transmettre lors d'une numérotation externe un autre numéro d'appoint. Pour occuper la ligne de numérotation, suivez la procédure suivante.

Décrocher le combiné

Preparer une

numérotation externe

Saisir un MSN précis

ou la ligne principale saisie

Terminer la

saisie

Saisir le numero

d'appele externe

Effectuer

une

communication

Réserver une ligne de numérotation

Si vous entendez la tonalité d'occupation après la prise de ligne (p. ex avec le « 0 ») cela signifie que les deux lignes de numérotation sont occupées. Réservez une ligne de numérotation pour votre appel. Dès qu'une ligne de numérotation sera libre, le central téléphonique vous appellera. ÀpRES avoir décroché le combiné, vous entendez la tonalité de numérotation externe et vous pouvez composer le numéro d'appel externe.

Décrocher le combiné

Réserver la ligne de

numérotation

Tonalité de

validation

Raccrocher le

combiné

terminaux analogiques et RNIS

On your signale l'arrivée d'un appel

Vousetes en ligne en externe et vous entendez le signal d'appele

Terminer la communication

Appel automatique de l'aggellant signalant son appel

Décrocher le combiné

Effectuer une communication

Vous entendez un signal d'appel pour un appel externe (avec ligne de numérotation libre)

Vous etes en ligne en externe et vous entendez le signal d'appele

Retro-appel, la communication est maintenue

Interceptor l'appele externé émettant lesignal d'appele

Effectuer une communication

Vous entendez un signal d'appel pour un appel interne

Vousetes en ligne en externe et vous entendez le signal d'appele

Retro-appel, la communication est maintenue

Interceptor l'appoint interne émettant lesignal d'appoint

Effectuer une communication

Rejeter le signal d'applé externe

Retro-appel, la communication est maintainue

Rejeter le signal d'appel

terminaux analogiques et RNIS
Transfert interne avec notification
→ R → R Effectuer une communication ex-terne	Rétro-appel, la communication ex-terne est maintainue	Saisir le numéro d' appel interne	Annoncer la communication externe	Transférer la communication ex-terne
Transfert interne sans notification
→ R → R Effectuer une communication ex-terne	Rétro-appel, la communication ex-terne est maintainue	Saisir le numéro d' appel interne	→ R → R Transférer la communication externe	→ R → R Transférer la communication ex-terne
Transfert externe
→ R → R Effectuer la 1e communication externe	Rétro-appel, la communication ex-terne est maintainue	0 Occupé la ligne de numération	→ R → R Effectuer le numéro d' appel externe	→ R → R Effectuer la 2e communication ex-terne
R * 2 0 → R Transférer la 1e communication externe	Raccrocher le combiné
Activer le rétro-appel
→ R → R Décrocher le combiné	Composer n° de l'usage interne	Tonality d'occupation ou tonality de ligne libre	Rétro-appel Déclencher le rétro-appel

terminaux analogiques et RNIS

Activer/désactiver la protection au signal d'objet

Interception non ciblée d'un appel externe

Interception ciblée d'un appel

Prendre un appel du répondeur

terminaux analogiques et RNIS

Commuter la fonction Ne pas déranger

Raccrocher le combiné

Activer/désactiver la variante d'essay 2 (Nuit)

2 = tous désactivés
2 = tous activés

Décrocher le combiné

Commuter la variante d'appeal 2

activer/désactiver

Saisir un numero d'applel lorsque vous voulez activer/désactiver la variante d'applel pour un numero

Terminer la saisie

Tonalité de validation

Raccrocher le combiné

terminaux analogiques et RNIS

Activer/désactiver la numérotation automatique

Décrocher le combiné

activer/désactiver

Tonalité de validation

Raccrocher le combiné

Numéroration automatique -Programmer le numéro d'expérience externe

Lancer le mode programmation: * 705

Décrocher le combiné

Numérotation automatique -Programmer le numero d'appeL

Saisir le numero d'appele externe a max. 24 chiffres

Terminer la saisie Tonalité de validation

Raccrocher le combiné

Continuer la programmation ou quitter le mode programmation:

Numéroration automatique -Programmer le numéro d'appel interne

Lancer le mode programmation: 705

Décrocher le combiné

Numérotation automatique -Programmer le numéro d'appoint

Saisir numéro interne

Tonalité de validation

Raccrocher le combiné

Continuer la programmation ou quitter le mode programmation:

Numérotation automatique - Effacer le numéro d'appoint

Lancer le mode programmation: * 7 0 5

Décrocher le combiné

Numérotation automatique - Effacer le numéro d'appoint

Tonalité de validation

Raccrocher le combiné

Continuer la programmation ou quitter le mode programmation:

terminaux analogiques et RNIS

Conference à trois interne

Voues en ligne en interne

Retro-appel,
saisir le numero
d'appel interne

Effectuer une communication en rétro-appel

Retro-appel, entrercode pour la conférence

Tonalité de validation
Conference à 3

Conference à trois interne/externe

Vousetes en ligne en interne ou en externe

Retro-appel, « 0 » et saisie du numero d'applé externe ou numero d'applé interne

Effectuer une communication en retro-appel

Retro-appel, entre le code pour la conférence

Tonalité de validation
Conference avec
usagers externes et internes

Parquer/Rependre une conférence à trois

Voues en ligne en externe

Retro-appel Saisir le code pour parquer

Tonalité de validation

Raccrocher le combiné. La communication est parquée.

La communication est parquee.
Continuer la communication externe.

Décrocher le combiné

Saisir le code pour parquer

Activer/Désactiver Parquer avec code

Activer Parquer avec code

*7351

Désactiver Parquer avec code

*7350

Parquer/Rependre une communication externe parquée avec code

Parquer la communication et saisir le code à 2 chiffres (00-99)

Parquer la communication et attribuer un code à 2 chiffres (00-99)

*27

*28

terminaux analogiques et RNIS

Préparer la surveillance de la pièce

Décrocher le

combinedans la piecea surveiller

Déclencher la

surveillance de la pièce

Tonalité de

validation

Poser le combiné

pres du téléphone effectuant la

Surveillance de la piece par un usager interne

Écouter ce qui se passé dans la pieceEntrer le nombre

Décrocher le combiné

du téléphone effectuant la surveillance

Surveillance de la pièce par un usager externe

Décrocher le combiné

Saisir le numero d'appoint de numérotation directe ou le numero d'appoint multiple du boîtier de communication

Tonalité deligne libre 2 à 3
sonneries

Attendre 5 s la musique d'attente [MoH] interne!

Code du boitier de communication sous 15 s sous forme de signal MF

Attendre 5 s la musique d'attente (MoH) interne, si code correct

Entrer le numero d'applénte du téléphone effectuant la surveillance

Écouter ce qui se passé dans la pierce

Supprimer la surveillance de la pièce

Raccrocher le combiné dans la piece surveillée

terminaux analogiques et RNIS

Retro-appel interne/Va-et-vient

R 器 业 R

Effectuer la 1^st Rétro-appel Saisir le nombre Effectuer une La communication communication La 1^st communication d'applé interne communication en en rétro-appel et la est maintenue rétro-appel 1° communication «0» pour prendre la communication externe ou n° d'applé interne pour prendre la communication → etc. interne

Revenir à la 1^e communication Continuer la 1^e communication

Retro-appel externe/Va-et-vient

R 0

Effectuer la 1^a Rétro-appel Saisir le numéro Effectuer une La communication en communication La 1^e communication d'applé externe communication en rétro-appel et la 1^a est maintainue rétro-appel communication sont

0 pour prendre la communication externe ou n° d'appeiIe interne pour prendre la communication interne

Revenir à la 1^st communication
Continuer la 1^st communication

Activer le rétro-appel

→器→R *22 →

Décrocher le combiné Appeler un usager Déclencher le rétro-Tonalité de Raccrocher le combiné externe, tonalité appel validation du central public d'occupation, il est occupé central public

terminaux analogiques et RNIS

Enregistrer un numéro d'appel dans l'annulaire téléphonique

Lancer le mode programmation: *705

Décrocher le combiné Saisir le code pour la programmeation de p. ex. 123, où vous souhaitez enregistrer un annuaire téléphonique numero d'appele

Numéro d'applé exter- Terminer la ne sans « 0 » saisie (occupation de la ligne de numérotation)

Tonalité de Raccrocher le validation combiné

Continuer la programmation ou quitter le mode programmation: 700

Composer un numero d'appel de l'annulaire téléphonique

Décrocher le combiné Saisir le code pour Entrer la destination de l'annuaire l'annuaire téléphonique, p. ex. 123, le numero d'appel téléphonique enregistré est composé.

Effectuer une communication

Numérotation Vanity

Décrocher Activer une le combiné numération Vanity

Tonalité de numérotation externe lorsque le nom a été identifié. La destination est composée automatiquement après 4 secondes ou immédiatement après saisie d'une [#.

Tonalité Effectuer de ligne une libre, communication appel vers l'usager

Effacer un numero d'appoint de l'annulaire téléphonique

Lancer le mode programmation: *705

Décrocher le combiné Saisir le code pour supplimer une entrée supplimer

Tonalité de Raccrocher le validation combiné

Continuer la programmation ou quitter le mode programmation: *700 .

terminaux analogiques et RNIS
Activer/Désactiver la minuterie
→	1	3	→	→	→
Décrocher le combiné	Code de minuterie 0Gromipetrie déactivée			Tonalité de validation	Raccrocher le combiné
	minuterie	1 = minuterie activée2 = fonction déactivée3 = fonction et minuterie activées
Prendre un appel portier
→	→	→	→
Appel portier sur votre téléphone	Décrocher le combiné	Effectuer un appel portier
Appeler l'interphone/Interceptor un appel portier
→	→	→	→	→	→
Décrocher le combiné	Appeler l'interphone	Numéro d'appel interne de la porte	Effectuer un appel portier
Actionner la gâche électrique pendant un appel portier
→	→	→	→	1	1 →
Voues étes en ligne pour un appel portier	Rétro-appel Actionner la gâche électrique, elle fonctionne pendant 3 secondes	Numéro d'appel interne de la porte	Tonalité de validation
→
Continuer l'appointer
Actionner directement la gâche électrique
→	→	→	2	→	→
Décrocher le combiné	Actionner la gâche électrique, elle fonctionne pendant 3 secondes	Numéro d'appel interne de la porte	Tonalité de validation	Raccrocher le combiné

terminaux analogiques et RNIS

Activer Renvoi de

Décrocher le combiné

Activer Renvoide

Saisir l'usager interne dont les appeils doivent vous etre renvoyes

Tonalité de validation

Raccrocher le combiné

Désactiver Renvoi de

Décrocher le combiné

Désactiver Renvoi de

Tonalité de validation

Raccrocher le combiné

Programmer et commuter Renvoi vers sur le téléphone a/b

Décrocher le combiné

1=destination externe
2= destination interne
3=n° abrége

Selectionner la variante de Renvoi vers

0= désactiver

1=permanent

2 = si occupe

3= en l'absence de réponse

Selectionner le type de destination pour le renvoi

Saisir le numero d'appel interne dont les appels doivent etre renvoyes

Saisir un n°
applou un n°
abrége

Terminer la saisie

Tonalité de validation

Raccrocher le combiné

Désactiver tous les renois pour un numéro interne

Décrocher le combiné Tonalité de numération spéciale

Désactiver Renvoi vers

Saisir le numero d'appel interne dont le renvoi doit etre desactive

Tonalité de validation

Raccrocher le combiné

Effacer tous les renois pour un numero interne

Décrocher le combiné

Supprimer les renvois

numéro interne

Tonalité de validationSaisirRaccrocher le combiné

terminaux analogiques et RNIS

Activer/Désactiver le répondeur

1 2

2 = activé/Message d'accueil
1 = activé/Annexe sans message
0 = désactivé

Décrocher le combiné

Activer le code du répondeur

Selectionner le répondeur

Paramétr Ler'activation

Tonalité de Raccrocher validation le combiné

Remarque : l'aggellant entend une announce mais ne peut pas laisser de message. Accueil : l'aggellant entend un message d'accueil et peut laisser un message après le signal sonore.

Signaler un groupe comme present ou absent

Décrocher le combiné

Code pour le groupe

Saisir le numero interne du groupe

Saisir les chiffres

Tonalité de validation

Raccrocher le combiné

Afferter un code de projet sur le téléphone a/b

Vous pouvez entrer le code de projet sur le téléphone a/b avant la communication en suivant la procEDURE suivante (voir page 115 pour des informations sur le fonctionnement des codes de projet):

Décrocher le combiné

Entrer le code de projet

Activer/désactiver le filtré d'appoint du téléphone analogique

Voir page 24 pour des informations sur le fonctionnement du filtré d'appl.

Décrocher le combiné

Anruffilter Raccrocher le

activer/
déactiver

Tonalité de validation

combiné

terminaux analogiques et RNIS

Entrer l'heure de réveil

Décrocher le combiné

Code pour Entre l'heure de réveil

Saisir 2 chiffres pour les heures

Entrer deux chiffres pour les minutes

Tonalité de validation

Raccrocher le combiné

Après entree de l'houre de reveil, le reveil est automatquement activé pour tous les jours.

Arrête l'appel réveil

Décrocher le combiné

Raccrocher le combiné

Continuer l'appel réveil

Décrocher le combiné

Code pour Continuer
l'appeil réveil

Tonalité de validation

Raccrocher le combiné

Après avoir suivi la procédure « Continuer l'appel réveil », l'appel réveil 1 est repété toutes les 10 minutes pendant 1 heures jusqu'à ce que vous le désactiviez.

Déactivé le réveil

Décrocher le combiné

Code pour Désactiver le réveil

Tonalité de validation

Raccrocher le combiné

Activer le réveil

Décrocher le combiné

Code pour Activer le réveil

Tonalité de validation

Raccrocher le combiné

La procédure « Activer le réveil » sert à reactiver un profil de semaine désactivé par la fonction « Désactiver le réveil »

Effacer l'heure de réveil

Décrocher le combiné

Code pour Effacer l'heure de réveil

Saisir numéro interne

Tonalité de validation

Raccrocher le combiné

terminaux analogiques et RNIS

Régler les jours de réveil à partir du téléphone analogue ou RNIS

Après avoir entre une heures de réveil, vous pouvez déterminer les jours où la fonction Réveil doit être executée sur votre téléphone analogique ou RNIS.

Entregles chiffres selon la liste:

0 = tous désactivés
8 = du lundi au vendredi
9 = du lundi au dimanche
1 à 7 = lundi à dimanche

Yououpouzeentrerplusieursjourslesunsapreslesautres.

communication par pc

Aperçu des logiciels

Le CD-ROM fourni contient le pack logiciel TK-Suite Basic, le configurateur AIS, les pilotes TAPI et USB et le pilote NDISWAM pour votre central téléphonique. ATTENTION : TK-Suite Mini n'est pas conscience pour la configuration de centraux téléphoniques AGFEO de la gamme Basic Line, Business Line ou Profil Line.

Par respect pour l'environnement, nous avons decide de ne pas fournir de manuel d'utilisation complet et imprimé sur papier pour chaque programme. Le symbole du point d'interrogation présente dans les logiciels vous permet d'obtenir une aide détaillée sur ces applications.

Configuration requise

Pour pouvoir installer les logiciels, votre système doit partager les caractéristiques suivantes :

• PC IBM ou compatible avec disque dur et lecteur de CD-ROM
• Proesseur Pentium II cadencé à 233 MHz ou supérieur
• Mémoire vivé 64 Mo ou supérieure
• Microsoft Windows 98/2000/ME/XP

Si vous souhaitez utiliser TK-Suite Server avec plusieurs Clients, nous vous recommendons d'utiliser Windows 2000 ou XP comme plate-forme d'installation pour le serveur.

Remarques importantes concernant l'utilisation du central téléphonique avec un PC

Afin d'exploiter au maximum les fonctions de votre central téléphonique en conjunction avec votre PC, merci de contacter votre revendeur qui pourrait vousprésenter les possibilités offertes par la CTI (technologie de couplage téléphonie-informatique) et autres fonctions et qui pourrait évientuèlement les installer.

TK-Suite Server

TK-Suite Server yous permit de dispose des composants TK-Suite-Set, TK-Suite Bill et TK-Suite Contact décrits ci-après. TK-Suite Server est un programme executé sur Windows 98/ME sous forme d'application executée en arrêtre-plan, et sous forme de service sur Windows 2000/XP. Cela signifie que vous n'interagissez pas directement avec le programme, mais par le biais de TK-Suite-Client et d'un navigateur Internet.

communication par pc

TK-Suite Set

TK-Suite Set vous permet de programme votre central téléphonique depuis votre PC. Il est possible de paramétrer rapidement et simplement les renvois, les sonneries, les services Nuit/Jour ainsi que les paramètres du système RNIS. Grace à TK-Suite Set, vous pouze également enregistrer vosures configuration personnalisée sur le disque dur. Si besoin est, vous pouze à tout moment charger cette configuration dans le central téléphonique. (Voir le chapitre « Programmer le central téléphonique »)

Les composants LCR de TK-Suite Set seront à réduire vos coûts de communications téléphoniques. Least-Cost-Routing signifie que vous téléphonez à tout moment avec l'opérateur réseau le plus économique, en supposant que la banque de données est régulièrement actualisée. Si la ligne de l'opérateur est occupée, la fonction Fallback permute automatiquement sur l'opérateur le plus économique suivant, en fonction de vos réglages. Ceci se présente sous la forme d'une banque de données « intelligente » dans un tableau. Il est ainsi possible d'étabir à tout moment un tableau de routage personnelisé pour optimiser les coûts téléphoniques. Par exemple, si vous pouze téléphoner uniquement avec les opérateurs qui peuvent être utilisés sans devoir s'inscrite pour un Call-by-Call, pas de problème. Il est possible de définir un profil de semaine pour huit opérateurs différents max. avec leur préfixe de réseau. En outre, vous pouze définir huit zones de tarification.

TK-Suite Bill

TK-Suite Bill est le programme qui prend en charge l'analyse de vos communications. Si vous opérateur réseau transmet les informations tarifaires, le logiciel enregistre tous les coûts de communication. TK-Bill trie et calcule selon les postes secondaires, la date, les numérios d'appel ou les clients. Il est également possible de trier toutes les communications selon les opérateurs réseau. TK-Bill journalise non seulement les communications qui engendrent des coûts, mais également les communications entrantes.

TK-Suite Contact

TK-Suite Contact est à la fois votre carnet d'adresses et votre annuaire téléphonique personnel qui fonctionne sur réseau. Il est possible d'importer dans TK-Suite Contact les données de l'annuaire téléphonique du central. Il fonctionne étroitement avec TK-Suite Client et vous permet de-disposer d'un poste de travail CTI entièrement fonctionnel.

TK-Suite Client

TK-Suite Client sert à l'intégration de tous les composants de TK-Suite sur votre poste de travail et vous permet d'avoir accès à tous les outils par simple clic de souris. De plus, TK-Suite Client vous propose un poste de travail CTI complet qui vous permet de composer des numérios d'expérience de TK-Suite Contact, d'afficher les appels entrants et une fonction de rappel de tâches.

communication par pc

Installation de TK-Suite

Lancez l'assistant d'installation de TK-Suite.

Après avoir sélectionné le réseau d'installation et le groupe de démarriage, l'assistant d'installation TK-Suite vous demande si vous poulez effectuer une installation monoposte, sur serveur ou pour Client.

Selectionnez l'option "Monoposte" si vous souhaitez utiliser le central téléphonique avec un seul PC.

Selectionnez "la variante Serveur" si vous souhaitez utiliser le central téléphonique avec plusieurs PC.

Selectionnez "la variante Client" si vous souhaitez utiliser le central téléphonique avec plusieurs PC et que vous avez déjà installé un TK-Suite Server auquel vous avez accès. Veillez à ce qu'un compte utilisateur soit déjà installé sur le serveur pour le Client.

Si vous installez TK-Suite Client pour l'accès au TK-Suite Server sur le réseau, vous étés invite à indiquer le nom du serveur, le nom d'utilisateur et le mot de passer.

Le nom et le mot de passer soit doivent être paramétrés d'avance dans TK-Suite Server.

communication par pc

Installation de TK-Suite

À l'installation de TK-Suite, vous pouvez désir entre une connexion passive et active :

ACTIVE:

La connexion au central est maintainue en permanence, l'interface de l'ordinateur par laquelle vous communiquez avec le central est utilisée en permanence et aucune autre application ne peut y avoir accès. Cette option convient pour un serveur ou une installation monoposte lorsque vous souhaitez utiliser en permanence la fonction CTI.

PASSIVE :

La connexion avec le central n'est établie que lorsque les données de configuration ou de coûts sont transmises. Le reste du temps, l'interface peut être utilisé par d'autres applications. Dans ce cas, CTI n'est pas possible.

Enfin, vous pouvez selectionner le type de connexion avec le central:

• Com1 ou Com2, si vous poulez communiquer avec le central par une interface série,

• S0/USB Capi 2.0 interne lorsque vous poulez communiquer avec le central par USB ou par une interface RNIS. Cette possibilité de connexion ne prend pas en charge CTI et ne vous est pas proposée lorsque vous avez besoin « Active » à l'étape précédente.

• X31, lorsque vous VOULEZ communiquer avec le central par le biais d'un bus S0 interne ou une interface USB et qu'aucun canal vocal ne doit être occupe sur le bus S0 interne.

Pour pouvoir utiliser CTI, vous devez communiquer avec le central soit par l'interface série, soit par protocole X31.

Pour plus d'informations sur TK-Suite, reportez-vous au manuel de TK-Suite present sur le CD d'installation AGFEO ou contactez votre revendeur.

Module AIS

Le module AIS (intégre dans AS 35, 35 All-In-One et disponible en option pour AS 1x, AS 2x, AS 3x, AS 40P, AS 4000 et AS 100 IT) vous permet d'étendre les possibilités de votre central téléphonique avec les fonctions d'un système d'informations audio.

Le module AIS vous permet d'intégrer des announcements individuelles et des files d'atte de dans le central. Choisissez si une « Annonce avant réponse » ou « si occupé » doit se déclencher, ceci étant possible pour jusqu'à deux appeals simultanés.

La fonction « Annonce avant réponse » peut avoir lieu pour 2 lignes externes et il est possible de faire la différence entre une announce qu'obtient d'abord un appelant qui sera ensuite mis en communication, et uneannounce pour les usagers/groups occupés. Il est possible d'enregistrer une musique d'attente ou une announce individuelle par l'intérimédiaire du configurateur AIS fourni à la livraison.

À la livraison du module AIS, une musique d'attente et une announce sont déjà préinstallés. À la livraison, 11 minutes occupent une partie de la mémoire totale du module. L'utilisation de fichiers audio permet d'enregistrer des informations, de la publicity ou de la musique, c'est vous qui decidez.

À ce propos, voir les spécifications GEMA.

Le configurateur AIS vous permet de selectionner des fichiers wave individuels (pour utiliser d'autres formats audio, comme par exemple les fichiers MP3, vousdezest toutd'abord les convertir au format wave avec un programme adapte) et d'affector les différentes announcements (message d'accueil,liste d'attente,porte,capteur et reveil). Ces fichiers wave doivent etre au format PCM WAVE, en 8 ou 16 bits, mono ou stereo avec un taux d'échantillonnage de 6 à 48 KHz.Ànoter qu'il doit s'agir exclusivement de fichiers audio ne presentant aucun caractere de contrôle supplémentaire (protection a la copie)!

Vouss pouvez creer vous-meme ces fichiers wave ou vous les procurer p. ex. apres des opereurs Internet correspondants (voir melodies standard).

Les heures de réveil peuvent être programmées individuellement sur chaque téléphone par des combinaisons de touches. À l'heure de réveil indiquée, vous receivez un appel avec p. ex. l'announce « Vous avez demandé un appel réveil »

Vous pouvez afficher sur chaque terminal l'heure actuelle.

Vous pouvez également déclencher un appel vers un numéro d'appoint interne ou externe lorsqu'une alarme a été activée. Ceci est possible avec un WAC (ou Wireless Alarm Controller, n'est pas disponible pour tous les pays). Vous pouvez associier à cet appel une announce, p. ex. « Entrée de capteur 1 »

Pour pouvoir identifier p. ex. un appel portier plus facilement, vous pouvez enregistrer différents signaux d'appe l (p. ex. gong) en utilisant un fichier audio.

AGFEO s'est procuéré les méliodies standard et les announces autorisés par la GEMA auprès de (GEMA : l'équivalent allemand de la SACEM en France)

Si vous avez besoin d'une assistance technique, merci de vous adresser à votre revendeur. Si vous revendeur n'est pas en mesure de vous aider pour un cas particulier, le service de support technique AGFEO se tient bien sur à votre disposition.

Dans les deux cas, les informations suivantes sont nécessaires pour pouvoir vous aider le plusrapidement possible :

• description détaillée des erreurs
• le type et le numéro de série de l'installation téléphonique/des modules/des téléphones utilisés
• la version du firmware de votre central téléphonique
• le fichier de configuration de l'installation téléphonique
• la version des logiciels TK-Suite installés
• le système d'exploitation

Les conseils que nous pouvons vous apporter se limitent exclusivement aux questions que vous nous posez et sont basés uniquement sur les informations que vous nous avons fournies. Les problèmes et leurs solutions peuvent dépendre de l'environnement de votre système ainsi que tous les composants mis en oeuvre ainsi que de nombreux autres facteurs qui nous sont inconnus ou dont nous avons pu déduire la présence, mais sans les connaître. Pour cette raison, nous ne pouvons assumer aucune responsabilité dans le cas de prémeditation ou de négligences graves. À noter que les informations techniques peuvent être soumises à des modifications en raison d'informations plus récentes et complémentaires.

Internet

Des informations supplémentaires sur nos produits, ainsi que les manuels et les mises à jour des logiciels sont disponibles sur notre site Internet. Si vous avez des questions techniques, nous vous conseillons de consulter nos FAQ et les conseils techniques publiés sur le site. Bien entendu, vous avez également la possibilité de contacter notre équipe technique sur le site. Merci de replir le formulaire en ligne correspondant, aussi précisément que possible afin de nous permettre de Traitser le plus rapidement possible votre demande :

Notre site AGFEO international se trouve à la page :

http://www.agfeo.com

La poubelle barrée reproductive sur un produit signifie que le produit apparait à la catégorie des appareils électriques et électroniques. Dans ce contexte, et conformément à la réglementation européen, vous étés tenu d'amener vos appareils usages

• aux points de vente si vous achetez un apparéil similaire
• aux points de collecte locaux à votre disposition (déchetterie, point recyclage etc.).

Vous participez ainsi au recyclage et à la valorisation des apparciels électriques et électroniques qui pourraient sinon avoir des répercussions négatives sur l'environnement et la santé des humains.

CE

Identno. 1100962

Sous réserve de modifications et d'erreurs.
