MODE D'EMPLOI BFH24RB DIMPLEX

Radiateur soufflant avec support Modèle : BFH24R, BFH24RB & BFH24RS

IMPORTANT : Lire attentivement ces instructions et les conserver soigneusement pour référence ultérieure.

Avertissements de sécurité

• NE PAS COUVRIR NI OBSTRUER la grille d'entrée ou de sortie d'air.
  • S'ASSURER QUE L'APPAREIL EST RELIÉ À LA MASSE.
• Ne pas placer l'appareil de chauffage juste en-dessous d'une prise murale.
  • Si l'appareil est couvert, il existe un risque d'incendie.
• Ne pas utiliser cet appareil en présence de jeunes enfants laissés sans surveillance.
• Ne pas utiliser cet appareil de chauffage dans des endroits très poussièreux.
• Ne pas toucher ou obstruer les zones de la grille lorsque l'appareil de chauffage fonctionne.

Introduction

Cet appareil de chauffage a été conçu pour être installé dans l'espace situé derrière la plinthe des meubles de cuisine au sol ou d'autres meubles encastrés. Il est recommandé de ne pas installer l'appareil de chauffage sous des placards utilisés pour le rangement de denrées périssables. Il peut être installé dans des plinthes d'une hauteur minimum de 120 mm, et convient aux placards de 500 mm de large et plus.

Installation

L'installation de cet appareil doit être effectuée par un électricien compétent conformément aux réglementations IEE en vigueur concernant les câblages électriques.

Avant d'entreprendre tout travail d'installation, veiller à ce que l'alimentation électrique soit coupée des câblages fixes éventuels.

Le montage de l'appareil de chauffage est plus facile s'il s'effectue lors de l'installation de meubles neufs ou bien sur des meubles existants pouvant être provisoirement déplacés du mur. Si un meuble existant ne peut pas être déplacé, il peut s'avérer nécessaire de retirer l'arrière du meuble pour installer les câbles.

Avant d'installer l'appareil, réfléchir à son emplacement en tenant compte des éléments suivants :

• L'alimentation électrique et la longueur du câble
• L'appareil de chauffage doit être positionné de façon à produire efficacement de la chaleur sans provoquer de gêne due à une surchauffe lorsqu'on se tient devant un plan de travail, etc.
• La hauteur de plinthe doit être de 120 mm minimum et la largeur de meuble de 500 mm minimum.

Procédure

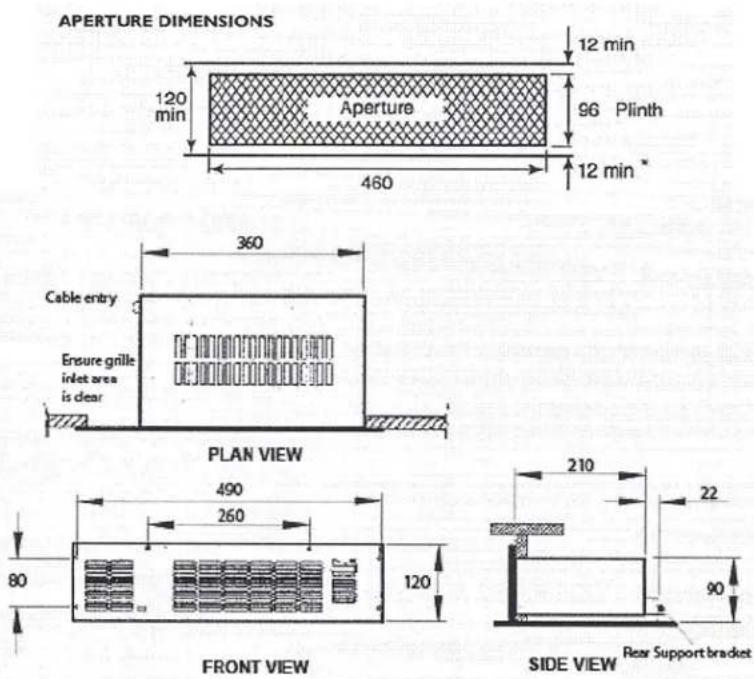

2. Découpage de l'ouverture dans la plinthe

Découper une ouverture aux dimensions indiquées dans la plinthe du meuble. Cette ouverture doit être positionnée de façon à ce que la distance entre le bas de l'ouverture et la surface SUPÉRIEURE du revêtement de sol se situe entre 12 mm minimum et 25 mm maximum.

Si le surplomb au-dessus de l'appareil de chauffage est supérieur à 75 mm, une distance d'au moins 100 mm doit être maintenue entre le surplomb et la partie supérieure de l'appareil de chauffage.

Remarque : En cas d'installation dans un coin avec des placards adjacents à gauche de l'appareil de chauffage, une distance d'au moins 150 mm doit être maintenue entre l'extrémité gauche de l'appareil de chauffage et le devant de la porte du placard adjacent.

* Cette dimension doit être maintenue au-dessus de la surface supérieure de tout revêtement de sol. Toutes les dimensions sont en millimètres.

2. Branchement de l'alimentation électrique

Vérifier que la tension d'alimentation indiquée sur l'appareil de chauffage correspond à votre alimentation secteur. Un câble d'interconnexion de 2,5 mètres est fourni. Le câble d'interconnexion à 6 conducteurs doit être acheminé de la plinthe jusqu'au boîtier de connexion, en donnant suffisamment de mou au câble pour permettre la dépose de l'appareil en vue de l'entretien. Le câble doit être protégé des arêtes vives.

a.) Panneau de commande à distance

Déterminer la position souhaitée du panneau de commande au-dessus du plan de travail, en prévoyant une distance d'au moins 900 mm au-dessus du niveau du sol. Le panneau de commande à distance est conçu pour être utilisé avec un boîtier monté en surface ou encastré, comme indiqué dans le tableau ci-contre. La colonne de gauche du tableau indique le type de conduit/gaine nécessaire, le cas échéant, et la colonne de droite le boîtier à double commande correspondant au panneau de commande. Fixer le boîtier de montage choisi en place.

Conduit/gaine pour installation encastrée ou en surface	Boîtier à double commande pour panneau de commande à distance avec commutateurs MK
1. Intégré – Conduit arrondi ou ovale2. Mini-gaine pour installation en surface3. Installation en surface – Câble fixé au mur4. Boîtier DryLining	1. MK 892 ALM (Métallique)2. Marshall Tufflex MSSB 16 (PVC blanc)3. MK 2142 WHI (Blanc moulé)4. Marshall Tufflex MDLB 2 (Plastique)

b.) Connexion électrique au panneau de commande à distance

Dénuder la gaine extérieure du câble d'interconnexion sur 125 mm aux deux extrémités. La gaine conductrice doit être dénudée sur 8 mm. Sélectionner la gaine ou le conduit approprié(e) à partir du tableau si nécessaire. Connecter le panneau de commande à distance au câble d'interconnexion à six conducteurs conformément au schéma de câblage. Si le câble de 2,5 mètres fourni est insuffisant et si un câble de remplacement est utilisé, veiller à ce que les conducteurs aient une section minimum de 1,5 mm². La même taille de conducteur doit être utilisée pour relier les bornes d'interrupteurs et de fusibles au panneau de commande à distance, comme indiqué sur le schéma de câblage.

c.) Connexion électrique à l'appareil

Retirer les vis qui fixent les couvercles supérieur, avant et arrière afin d'accéder au bloc de jonction. Faire passer le câble d'interconnexion flexible à 6 conducteurs par le collier de câble situé sur le côté de l'appareil de chauffage et le raccorder au bloc de jonction, conformément au schéma de câblage. Il peut s'avérer nécessaire de retirer le bloc de jonction de sa fixation en établissant les connexions sur celui-ci.

3. Installation du support arrière

L'appareil de chauffage est fourni avec un support arrière. Le mettre en place à l'arrière de l'appareil à l'aide des deux vis fournies. Ajuster le support arrière de façon à ce que la distance verticale entre le dessous de l'appareil et le bas du support arrière soit égale à la distance verticale entre le sol dans l'espace du placard et le bas de l'ouverture. Les encoches pratiquées dans le support arrière permettent de l'ajuster à la hauteur désirée.

4. Marquage des positions de fixation

Insérer l'appareil de chauffage dans l'ouverture de la plinthe. Marquer les six orifices de fixation (deux de chaque côté et deux en haut). Retirer l'appareil de chauffage et percer des orifices pilotes de 2 mm.

5. Montage de l'appareil de chauffage dans la plinthe

Une fois que le branchement du câble a été effectué et que le support arrière a été ajusté, insérer l'appareil de chauffage dans l'ouverture en veillant à ce qu'il soit bien soutenu et que la grille d'admission ne soit pas obstruée. Utiliser les six vis fournies pour fixer l'appareil sur la plinthe. (Voir le point 6 ci-dessous pour le montage de la grille en acier inoxydable).

6. Grille en acier inoxydable (modèle BFH24RS uniquement).

Une grille en acier inoxydable est fournie (dans un emballage plastique) comme accessoire pour le devant de l'appareil. Elle doit être présentée devant l'appareil de chauffage avant de fixer ce dernier sur la plinthe. Utiliser les six vis pour la fixer sur le devant de l'appareil de chauffage / la plinthe.

Fonctionnement

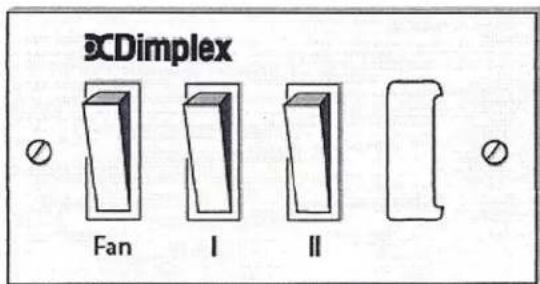

Le ventilateur est actionné à l'aide de l'interrupteur signalé par le terme Fan sur le panneau de commande à distance. Les éléments chauffants ne fonctionneront pas tant que le ventilateur n'est pas en marche. Les interrupteurs signalés par les symboles "I" et "II" commandent les éléments chauffants. L'interrupteur "I" commandel'élément de 800 W et l'interrupteur "II" l'élément de 1 600 W. Lorsque les deux interrupteurs sont sur Marche, une puissance calorifique de 2 400 W est disponible.

Fonctionnement du thermostat

1. L'appareil de chauffage comprend un thermostat variable qui est commandé par un bouton situé en haut à droite du panneau frontal. Ce bouton comporte les repères *, 1 - 6, MAX, représentant une plage de températures de 5 °C à 30 °C. Le réglage le plus faible correspond au niveau de protection hors-gel.

2. Tourner le bouton du thermostat au maximum. Lorsque la pièce a atteint le niveau de confort désiré, tourner le bouton dans l'autre sens jusqu'à entendre un déclic. Si le bouton est laissé dans cette position, la température de la pièce sera maintenue automatiquement au niveau choisi.

Si, au moment où l'appareil de chauffage est mis sous tension, la température de la pièce est supérieure à celle qui est sélectionnée sur le bouton du thermostat, l'appareil de chauffage ne fonctionnera pas. Ceci est tout à fait normal et signifie que le thermostat fonctionne correctement. Si vous souhaitez une température plus élevée que celle qui est sélectionnée, il suffit de tourner le bouton du thermostat sur un réglage plus élevé pour que l'appareil de chauffage se mette en marche.

Indicateur de courant secteur au néon

Situé en bas à gauche du panneau frontal, l'indicateur de courant secteur au néon indique lorsque l'appareil de chauffage est sous tension et s'allume lorsque l'interrupteur du ventilateur est sélectionné sur le panneau de commande à distance.

Nettoyage et entretien

AVERTISSEMENT : DÉCONNECTER L'ALIMENTATION SECTEUR avant d'effectuer toute opération d'entretien.

Nettoyage général

L'aspect extérieur de l'appareil peut être entretenu en essuyant ce dernier de temps à autre avec un chiffon humide ; pour éliminer les taches, appliquer une solution légèrement savonneuse et essuyer.

Nettoyage et entretien interne

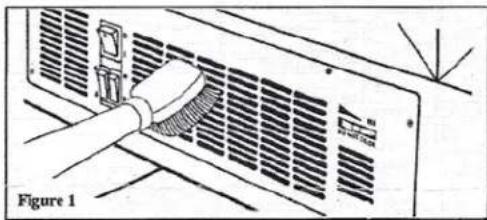

Pour prévenir l'accumulation de poussière et de peluches dans l'appareil de chauffage, il est recommandé de passer de temps à autre la brosse douce d'un aspirateur sur la grille (fig. 1).

De temps en temps, il peut être nécessaire de retirer l'appareil de chauffage du meuble afin que l'intérieur de l'appareil de chauffage et le compartiment de l'appareil puissent être nettoyés à l'aide d'un aspirateur pour éliminer la poussière ou les peluches accumulées.

Pour ce faire, retirer les six vis de fixation et dégager l'appareil de la plinthe.

Pour accéder à l'intérieur de l'appareil, retirer les vis qui fixent le couvercle supérieur.

Nettoyer l'intérieur de l'appareil de chauffage à l'aide de la brosse douce d'un aspirateur, en veillant à ne pas endommager le ventilateur.

Remonter le couvercle supérieur. Le compartiment intérieur du meuble doit également être nettoyé à l'aide de l'embout d'un aspirateur pour éliminer la poussière et les peluches accumulées (fig. 3).

Remonter l'appareil de chauffage dans la plinthe en veillant à ce que le support arrière soit toujours ajusté correctement. L'alimentation électrique de l'appareil de chauffage peut maintenant être restaurée.

Sécurité – protection contre la surchauffe

Pour votre sécurité, cet appareil est doté d'un disjoncteur thermique. En cas de surchauffe, le disjoncteur arrête automatiquement l'appareil. Pour redémarrer l'appareil, éliminer la cause de la surchauffe, puis couper l'alimentation électrique de l'appareil pendant quelques minutes. Une fois l'appareil suffisamment refroidi, rebrancher l'alimentation électrique et remettre l'appareil de chauffage en marche.

Si le disjoncteur fonctionne de façon répétée, il convient de contacter le fournisseur de l'appareil.

Procédure de réinitialisation du disjoncteur :

A. Couper l'alimentation électrique de l'appareil au niveau du sectionneur.
B. Déterminer la cause du fonctionnement répété du disjoncteur et résoudre l'origine de la panne.
(Remarque : cette étape doit être effectuée uniquement par une personne qualifiée en matière de réparation d'appareils électriques et connaissant parfaitement les risques possibles).

C. Après une courte période pour permettre à l'appareil de refroidir, il suffit de restaurer l'alimentation électrique pour que l'appareil de chauffage se remette à fonctionner normalement.

Remplacement du fusible de 13 A

Le fusible de 13 A doit être homologué par l'ASTA conformément à la norme BS1362. Pour le remplacer, tirer sur le porte-fusible marqué "fuse" sur le panneau de commande à distance jusqu'à ce que le fusible soit dégagé. Le nouveau fusible doit ensuite être placé et maintenu en position pendant que le porte-fusible est remis en place.

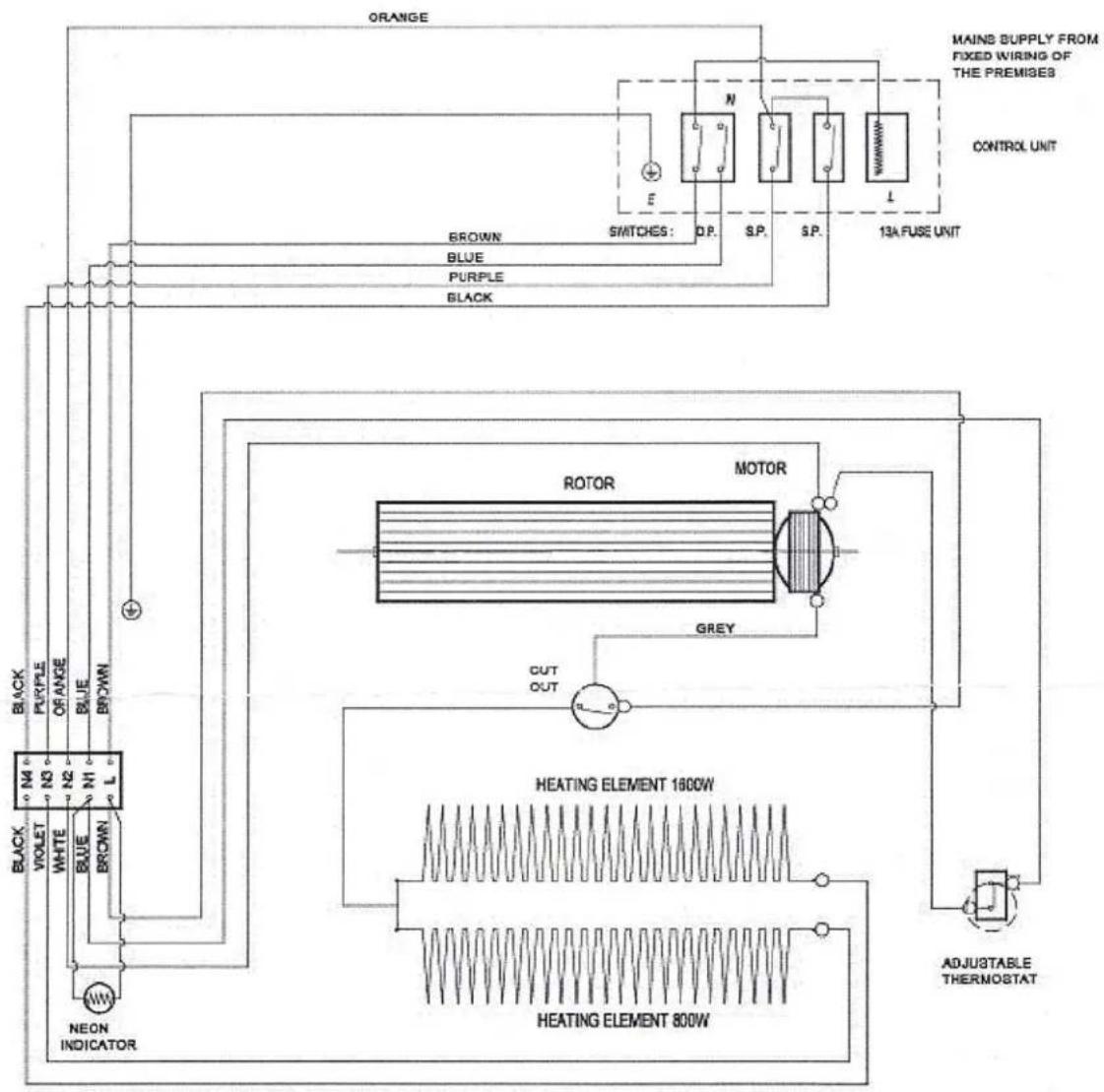

Schéma du circuit

Recyclage

Pour les produits électriques vendus au sein de l'Union Européenne.

Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers lorsqu'ils arrivent en fin de vie. Les recycler dans les endroits prévus à cet effet. Contacter votre administration locale ou revendeur pour connaître la procédure de recyclage de votre pays.
