MODE D'EMPLOI LI 9TU DIMPLEX
2,9 2,4 2,0 1,7 1,4 1,1 1,0 0,8 0,7 0,6 14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1
Veuillez respecter les exigences juridiques du pays danslequel la pompe à chaleur est utilisée lors de son exploitationet de son entretien. L'étanchéité de la pompe à chaleur doit,selon la quantité de fluide frigorigène, être contrôlée à desintervalles réguliers et les résultats consignés par écrit par unpersonnel formé. ATTENTION !
Lors du transport, l’angle d’inclinaison de la pompe à chaleurne doit pas dépasser 45° (quel que soit le sens). ATTENTION !
Les canaux d’aspiration et d’évacuation d'air ne doivent être nirétrécis, ni obturés. ATTENTION !
La pompe à chaleur ne doit être exploitée que si les conduitsd’air sont montés. ATTENTION !
Il faut veiller, dans le cas d'eau entièrement déminéralisée, àce que le seuil inférieur admis pour la valeur pH minimale de7,5 (valeur minimale admise pour le cuivre) ne soit pasdépassé. Un tel dépassement peut entraîner la destruction dela pompe à chaleur. ATTENTION !
Garantir la rotation à droite du champ magnétique : si lecâblage est mal effectué, la pompe à chaleur ne peut pasfonctionner. Un avertissement correspondant s’affiche sur legestionnaire de pompe à chaleur (changer le câblage) ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulationélectronique via une sortie de relais. ATTENTION !
L'exploitation de la pompe à chaleur à de plus bassestempératures système est susceptible d'entraîner sadéfaillance totale. ATTENTION !
Nettoyer le filtre intégré à intervalles réguliers. ATTENTION !

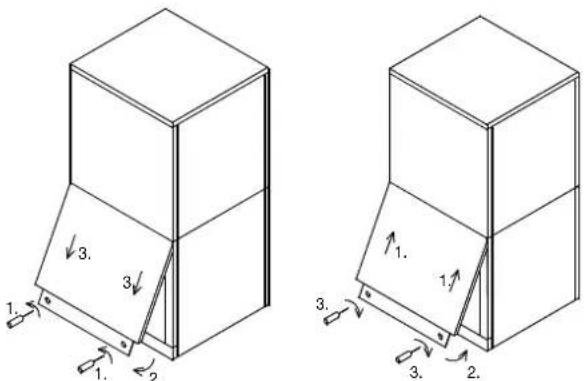

Avant d’ouvrir l’appareil, assurez-vous que tous les circuitsélectriques sont bien hors tension. ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectuésuniquement par des techniciens qualifiés et agréés.

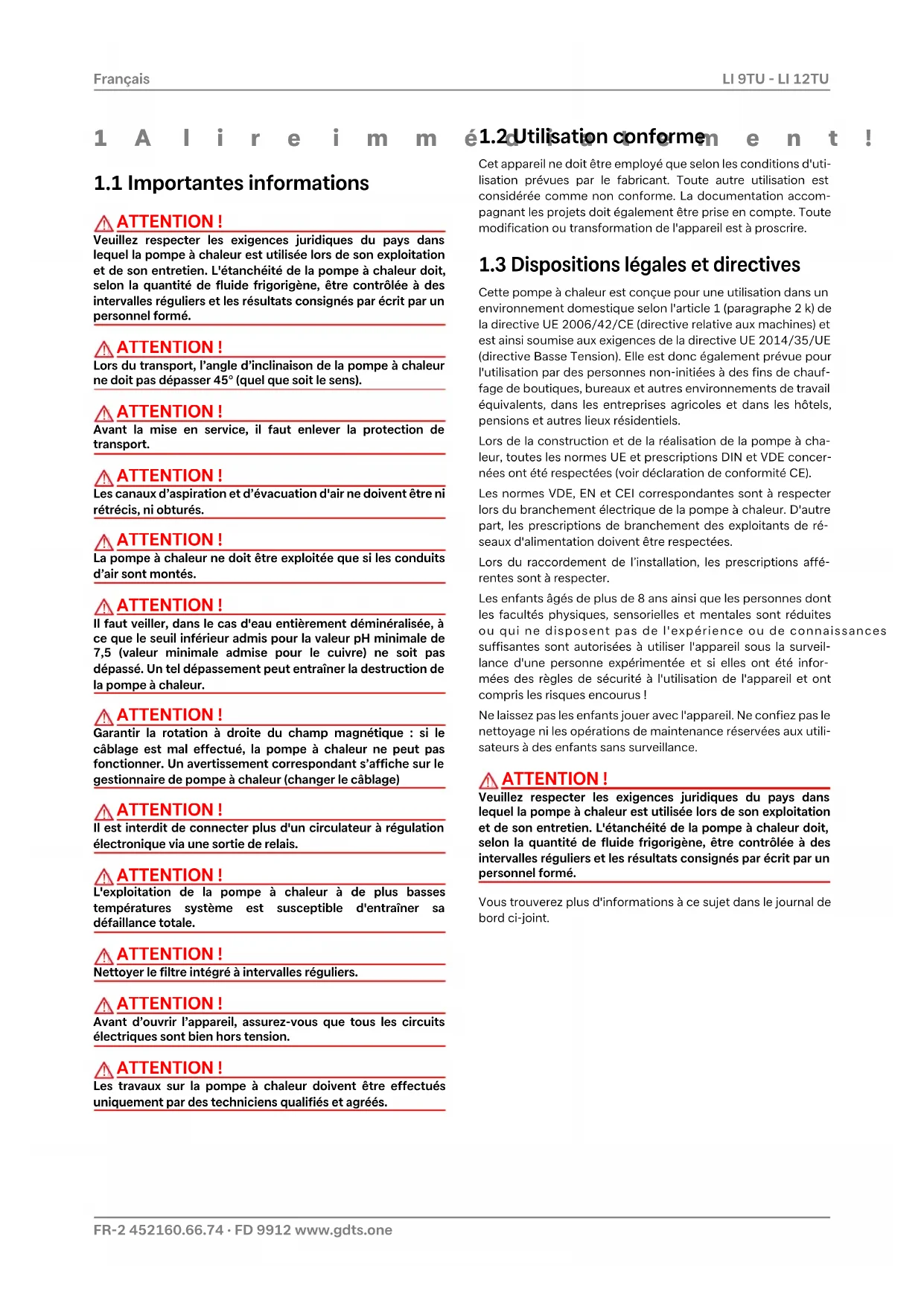

1.2 Utilisation conforme
Cet appareil ne doit être employé que selon les conditions d'uti-lisation prévues par le fabricant. Toute autre utilisation estconsidérée comme non conforme. La documentation accom-pagnant les projets doit également être prise en compte. Toutemodification ou transformation de l'appareil est à proscrire.
1.3 Dispositions légales et directives
Cette pompe à chaleur est conçue pour une utilisation dans unenvironnement domestique selon l'article 1 (paragraphe 2 k) de la directive UE 2006/42/CE (directive relative aux machines) et est ainsi soumise aux exigences de la directive UE 2014/35/UE(directive Basse Tension). Elle est donc également prévue pourl'utilisation par des personnes non-initiées à des fins de chauf- fage de boutiques, bureaux et autres environnements de travail équivalents, dans les entreprises agricoles et dans les hôtels,pensions et autres lieux résidentiels.Lors de la construction et de la réalisation de la pompe à cha-leur, toutes les normes UE et prescriptions DIN et VDE concer-nées ont été respectées (voir déclaration de conformité CE).Les normes VDE, EN et CEI correspondantes sont à respecterlors du branchement électrique de la pompe à chaleur. D'autrepart, les prescriptions de branchement des exploitants de ré-seaux d'alimentation doivent être respectées.Lors du raccordement de l’installation, les prescriptions affé-rentes sont à respecter.Les enfants âgés de plus de 8 ans ainsi que les personnes dontles facultés physiques, sensorielles et mentales sont réduitesou qui ne disposent pas de l'expérience ou de connaissancessuffisantes sont autorisées à utiliser l'appareil sous la surveil-lance d'une personne expérimentée et si elles ont été infor-mées des règles de sécurité à l'utilisation de l'appareil et ontcompris les risques encourus !Ne laissez pas les enfants jouer avec l'appareil. Ne confiez pas lenettoyage ni les opérations de maintenance réservées aux utili-sateurs à des enfants sans surveillance. ATTENTION !
Veuillez respecter les exigences juridiques du pays danslequel la pompe à chaleur est utilisée lors de son exploitationet de son entretien. L'étanchéité de la pompe à chaleur doit,selon la quantité de fluide frigorigène, être contrôlée à desintervalles réguliers et les résultats consignés par écrit par unpersonnel formé.Vous trouverez plus d'informations à ce sujet dans le journal debord ci-joint.www.gdts.one 452160.66.74 · FD 9912 FR-3 LI 9TU - LI 12TU Français
1.4 Utilisation de la pompe à
chaleur pour économiser de l'énergie En utilisant cette pompe à chaleur, vous contribuez à préserverl'environnement. La condition de base pour un mode de fonc-tionnement économique en énergie est une conception cor- recte des installations de source de chaleur et d’exploitation de chaleur.Il est particulièrement important pour l’efficacité d’une pompeà chaleur de maintenir l’écart de température entre eau dechauffage et source de chaleur aussi petit que possible. C’estpourquoi, il est vivement conseillé de dimensionner précisé-ment l'installation de chauffage et la source de chaleur. Une dif-férence de température plus élevée d’un kelvin (un °C) en-gendre une augmentation de la consommation d’électricitéd’env. 2,5 %. Il faut particulièrement veiller au fait que desconsommateurs particuliers, comme la production d´eauchaude par ex., lors du dimensionnement de l’installation dechauffage, soient également pris en compte et dimensionnéspour des basses températures. Un chauffage au sol (chauf-fage par surfaces) convient particulièrement bien à l'utilisationd'une pompe à chaleur en raison des basses températures dedépart (30 °C à 40 °C). Pendant le fonctionnement, veiller à ce qu’aucune impureté nepénètre dans l’échangeur thermique car ceci élèverait l'écart detempérature, faisant ainsi diminuer le coefficient de perfor-mance.Le régulateur de la pompe à chaleur apporte également unecontribution considérable à l’utilisation économique en énergieen cas de bon réglage. Vous trouverez d’autres informationsdans les instructions d’utilisation du gestionnaire de pompe àchaleur. 2 Utilisation de la pompe à chaleur
2.1 Domaine d’utilisation
La pompe à chaleur air/eau est prévue exclusivement pour leréchauffement de l'eau de chauffage. Elle peut être utilisée surdes installations de chauffage existantes ou pour des installa-tions nouvelles.La pompe à chaleur convient pour un fonctionnement en modemono-énergétique et bivalent jusqu’à des températuresextérieures de -20 °C.Une température du retour de l’eau de chauffage de plus de18 °C doit être maintenue en fonctionnement continu pour ga-rantir un dégivrage optimal de l’évaporateur.La pompe à chaleur n’est pas conçue pour le besoin en chaleurélevé requis pour le séchage de la construction, le besoin accruen chaleur devra donc être assuré par des appareils spéciaux,côté construction. Lors d’un séchage de la construction en au-tomne ou en hiver, nous vous recommandons d’installer unecartouche chauffante électrique supplémentaire (disponible enaccessoire). REMARQUE
L’appareil ne convient pas au mode convertisseur defréquence.
L’air extérieur est aspiré par le ventilateur et amené par l’évapo-rateur (échangeur thermique). L’évaporateur refroidit l’air parextraction de chaleur. La chaleur ainsi obtenue est transmise aufluide utilisé (fluide frigorigène) dans l’évaporateur.A l’aide d’un compresseur à commande électrique, la chaleurabsorbée est « pompée » à un niveau de température plus élevépar augmentation de pression puis délivrée via le condenseur(échangeur de chaleur) à l'eau de chauffage.Il est fait appel à l’énergie électrique pour faire passer la chaleurde l'environnement à un niveau de température plus élevé.Comme l’énergie extraite de l’air est transmise à l’eau de chauf-fage, on appelle cet appareil « pompe à chaleur air/eau ».Les organes principaux de la pompe à chaleur air/eau sontl'évaporateur, le ventilateur, le détendeur, le compresseur, lecondenseur et la commande électrique.A basses températures de l’environnement, de l’humidité del’air s’accumule sous forme de givre sur l’évaporateur amoin-drissant ainsi la transmission de chaleur. Une accumulation irré-gulière de givre n'est pas considérée comme un défaut. L’éva-porateur est dégivré automatiquement par la pompe à chaleurselon les besoins. En fonction des conditions météorologiques,des nuages de vapeur peuvent apparaître au niveau de l’éva-cuation d’air.
2.3 Description des fonctions du
compteur de chaleur intégré Les spécifications de puissance du fabricant de compresseurs,pour différents niveaux de pression, sont enregistrées dans lelogiciel de la pompe à chaleur. Deux capteurs de pression sup-plémentaires sont installés dans le circuit réfrigérant, en amontet en aval du compresseur, pour déterminer le niveau de pres-sion actuel. La puissance calorifique momentanée peut être dé-terminée à partir des caractéristiques du compresseur consi-gnées dans le logiciel et du niveau de pression actuel. Laquantité de chaleur diffusée par la pompe à chaleur est obte-nue par l’intégrale de la puissance calorifique pour la durée defonctionnement. Cette quantité est affichée séparément pourle chauffage, la production d'eau chaude sanitaire et d'eau depiscine sur l’écran du gestionnaire de pompe à chaleur.FR-4 452160.66.74 · FD 9912 www.gdts.one Français LI 9TU - LI 12TU 3Fournitures

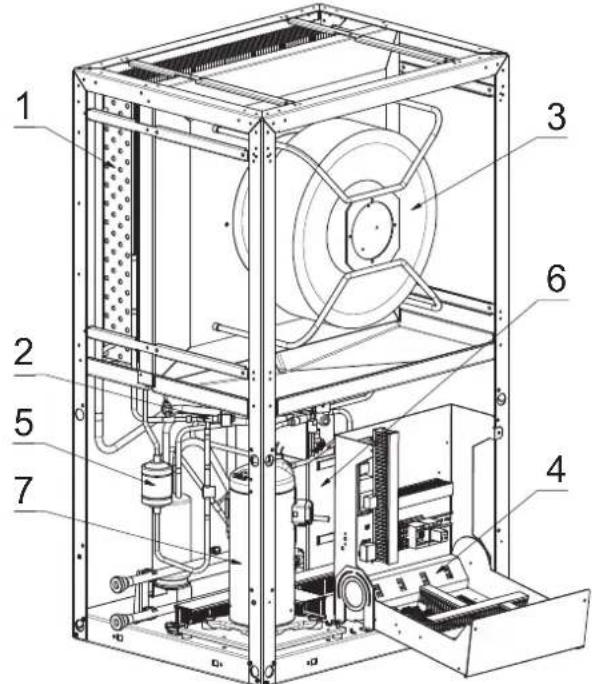

3.1 Appareil de base
La pompe à chaleur contient les composants énumérés ci-des- sous. Le circuit frigorifique est « hermétiquement fermé » et contient le fluide frigorigène fluoré R410A répertorié dans le protocole de Kyoto. Vous trouverez la valeur PRG (potentiel de réchauffe- ment global) et l'équivalent CO
du fluide frigorigène au cha- pitre Informations sur les appareils. Il est sans HCFC, non in- flammable et ne détruit pas la couche d’ozone.
4) Boîtier électrique
3.2 Boîtier électrique
Le boîtier électrique est monté dans la pompe à chaleur. Le boî- tier électrique peut être rabattu après avoir retiré l’habillage frontal inférieur et dévissé la vis de fixation se trouvant en haut à droite. Dans le boîtier électrique se trouvent les bornes de connexion au secteur ainsi que les contacteurs de puissance, l'unité de dé- marrage progressif et le gestionnaire de pompe à chaleur. Le gestionnaire de pompe à chaleur est un appareil de com- mande et de régulation électronique facile à utiliser. Il com- mande et surveille toute l’installation de chauffage en fonction de la température extérieure, de la production d´eau chaude et des dispositifs de sécurité. La sonde de température extérieure à installer par le client, y compris son matériel de fixation est fournie avec le gestionnaire de pompe à chaleur. Mode de fonctionnement et utilisation du gestionnaire de pompe à chaleur sont décrits dans les instructions d'utilisation livrées avec l'appareil.

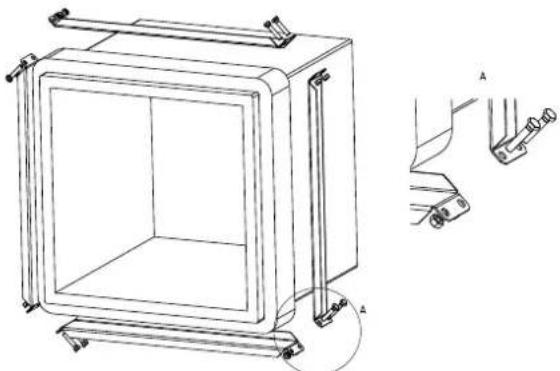

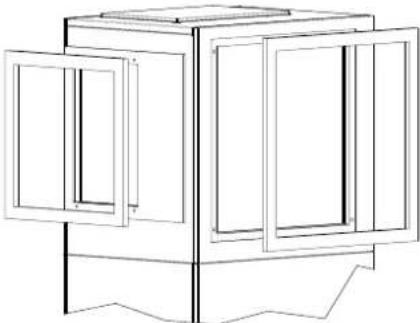

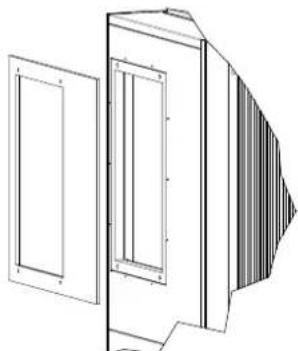

3.3 Kit d'accessoires
en haut, sur la pompe à chaleur : 1 isolation par raccord de gaine 1 petit joint circulaire, aspiration 1 grand joint circulaire, évacuation dans le boîtier électrique : 1 sonde extérieure avec matériel de fixation sous le ventilateur : 8 bouchons borgnes ø 30 - noirs à l'extérieur, sur l'emballage : instructions de montage et d'utilisation
Une station de télécommande est disponible comme acces-soire spécial pour améliorer le confort. La commande et le gui-dage par menus sont identiques à ceux du gestionnaire depompe à chaleur. Le raccordement s'effectue via une interface(accessoire spécial) avec fiche Western RJ 12. REMARQUE
Peut être utilisé directement comme station detélécommande dans le cas de régulateurs de chauffage àunité de commande amovible.
4.2 Système de gestion technique
des bâtiments Le gestionnaire de pompe à chaleur peut être relié au réseaud'un système de gestion technique des bâtiments grâce à lacarte d'interface respective. Pour le raccordement précis et leparamétrage de l'interface, respecter les instructions de mon-tage supplémentaires de la carte d'interface.Les liaisons réseau suivantes sont possibles pour le gestion-naire de pompes à chaleur : Modbus EIB, KNX Ethernet 5Transport ATTENTION !
Lors du transport, l’angle d’inclinaison de la pompe à chaleurne doit pas dépasser 45° (quel que soit le sens).Le transport vers l’emplacement définitif devrait s'effectuer àl’aide d’une palette. L’appareil de base propose plusieurs possi-bilités de transport : avec un chariot élévateur, un diable, ou àl’aide de tubes 3/4" que l’on passe à travers les orifices prévusdans la plaque de base ou dans le châssis.La pompe à chaleur est solidement reliée à la palette de trans-port par l'intermédiaire de 4 dispositifs anti-basculement. Cesderniers doivent être retirés.Pour utiliser les orifices de transport dans le châssis, il est né-cessaire de retirer les panneaux d'habillage du bas. Pour cela,desserrer deux vis du socle pour décrocher les plaques par lehaut en les tirant. Pousser légèrement les plaques métalliquesvers le haut pour les accrocher.Lorsque vous enfoncez les tubes porteurs à travers le châssis,faîtes attention à ne pas endommager de composant.Les 8 capuchons noirs, livrés avec l'appareil doivent être encli-quetés dans les orifices de transport disponibles sur le lieud'emplacement. Après le transport, il faut enlever la protection de transport sur les deux côtés du fond de l'appareil ATTENTION !

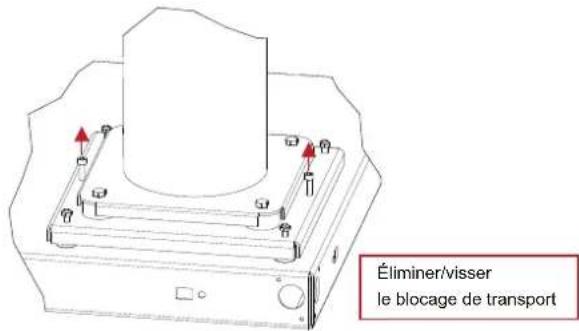

Avant la mise en service, il faut enlever la protection detransport.Ouverture du couvercle Fermeture du couvercle

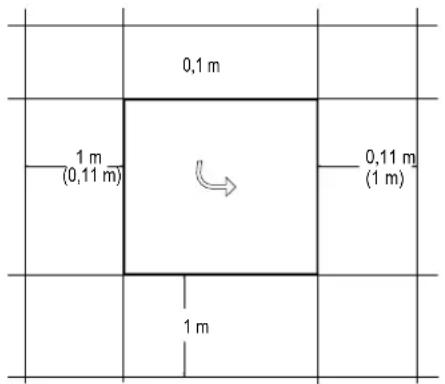

6.1 Remarques d’ordre général
La construction de l'appareil prévoit plusieurs variantes de rac- cordement. En remaniant l'un des deux couvercles vissés, l'em- placement de l'ouverture d'évacuation de l'air peut être déplacé de la droite (état à la livraison) vers la gauche ou le haut. En remplaçant les façades latérales inférieures, il est également possible de déplacer le raccord hydraulique de la gauche (état à la livraison) vers la droite. Les différentes possibilités de raccor- dement sont représentées dans le schéma coté (Chap. 3 - page VII). La pompe à chaleur air/eau doit être installée dans un local sec à l'abri du gel, sur une surface plane, lisse et horizontale. Le châssis doit adhérer au sol et être étanche sur tout son pourtour afin de garantir une insonorisation correcte et d’empêcher. Si des pieds sont utilisés, la pompe à chaleur doit être installée à l'horizontale. Il peut se produire dans ce cas une augmentation du niveau sonore indiqué pouvant aller jusqu'à 3 db(A), néces- sitant des mesures d'insonorisation supplémentaires. Les parties latérales ne doivent pas être cachées par des conduites de raccordement. Si l'installation se fait sur un réservoir tampon sous-jacent, il est obligatoire que la pompe à chaleur repose sur toute sa surface. La pompe à chaleur doit être installée de telle façon que les tra- vaux d’entretien puissent s’effectuer sans problèmes. Ce qui est le cas si on observe respectivement un écartement d'un mètre devant la pompe à chaleur ainsi que du côté des rac- cords d'eau de chauffage de la pompe à chaleur. La pièce d'installation ne doit jamais être exposée au gel ou à des températures supérieures à 35 °C. L’appareil ne devrait jamais être installé dans des pièces forte- ment humides. A un taux d’humidité de l’air de plus 50% et des températures extérieures en dessous de 0 °C, de la condensa- tion peut apparaître sur la pompe à chaleur et le système d’aé- ration. Si la pompe à chaleur est installée à l’étage, il faut contrôler la résistance au poids du plafond et le découplage vibratoire pour des raisons acoustiques. Une installation sur un plancher ne peut être acceptée.
6.2 Ecoulement des condensats
Les condensats se formant en cours de fonctionnement doivent être évacués sans risque de gel. Pour garantir un écou- lement irréprochable, la pompe à chaleur doit être placée à l’ho- rizontale. Le tuyau d'eau de condensation doit avoir un dia- mètre d'au moins 50 mm, être protégé du gel et déboucher dans la canalisation d'eaux usées. Ne pas diriger directement l'eau de condensation vers des bassins de décantation ou des fosses Les vapeurs corrosives ainsi qu'une conduite d'écoule- ment des condensats non protégée contre le gel peuvent cau- ser la destruction de l'évaporateur.

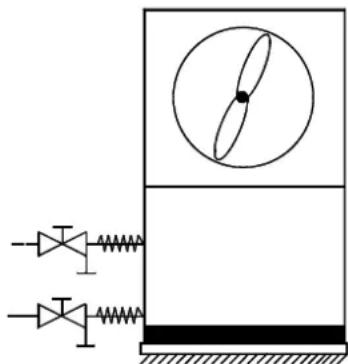

Pour éviter les transmissions de bruits de structure dans le système de chauffage en cas d'exigences élevées en ma- tière de protection contre le bruit, il est recommandé de re- lier la pompe à chaleur au système de chauffage au moyen d'un tuyau flexible. Les conduits d’air utilisés doivent être découplés de la pompe à chaleur d’un point de vue acoustique pour éviter les transmissions de bruit sur les conduits. Lorsque les vis de sécurité utilisées pour le transport ne sont pas retirées du compresseur, les émissions sonores sont beaucoup plus élevées ! 7 Installation

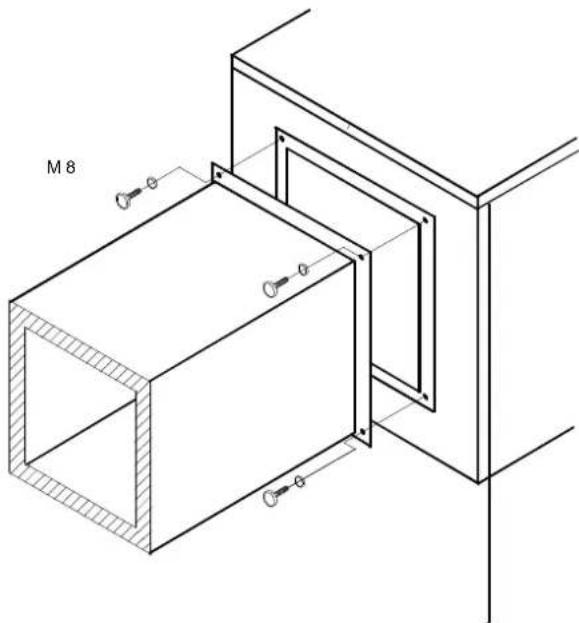

7.1 Remarques d’ordre général
Les raccordements suivants doivent être réalisés sur la pompe à chaleur : - Aspiration/évacuation d’air - Circuits départ et retour de l’installation de chauffage - Ecoulement des condensats - Alimentation en tension - Sonde de température 1 m (0,11 m)
Les canaux d’aspiration et d’évacuation d'air ne doivent être ni rétrécis, ni obturés. ATTENTION !
La pompe à chaleur ne doit être exploitée que si les conduits d’air sont montés. Les gaines d'air en béton léger renforcé de fibres de verre pro- posées comme accessoires sont résistantes à l'humidité et ou- vertes à la diffusion (gaine d'air évacué 600 x 600 et gaine d'air aspiré 750 x 750). En cas d'utilisation de la gaine d'air évacué (600 x 600), faire adhérer le " tapis étanche raccord de gaine " (du kit d'accessoires) autour de l'ouverture d'évacuation de l'air de la zone de raccordement choisie. L’embout d’étanchéité est utilisé pour étancher les conduits d’air sur la pompe à chaleur. Les conduits d’air par eux-mêmes ne sont pas vissés directement sur la pompe à chaleur. Lorsque l’installation est mise en place, prête à fonctionner, seul le joint d’étanchéité en caoutchouc touche la pompe à chaleur. De cette manière, d’une part on peut monter et démonter la pompe à chaleur facilement, d’autre part on obtient un dé- couplage des bruits de structure de bonne qualité. Si une gaine d'air différente de celle disponible comme acces- soire est utilisée, veiller à ce que le diamètre intérieur côté aspi- ration et évacuation de l'air ne soit pas réduit par la gaine d'air. Les " petits et grands joints circulaires ", compris dans la fourni- ture, peuvent être utilisés pour garantir l'étanchéité de la pompe à chaleur ; ils servent aussi d'élément de couplage ré- duisant les vibrations. La bouche d'aspiration d'air de la pompe à chaleur peut par ail- leurs être directement positionnée au niveau d'une traversée murale prévue à cet effet, à l'aide du grand joint circulaire. Il faudra tenir compte du fait que la percée murale doit être obli- gatoirement revêtue côté intérieur d'une isolation contre le froid afin d'empêcher un refroidissement ou une humidification complète du mur. En cas d'utilisation de très courtes gaines d'air au niveau de la sortie d'air, installer une grille de protection ou une grille de dé- viation de l'air sur la traversée murale du côté de la paroi exté- rieure pour empêcher tout contact entre les parties du corps (doigts ou bras, particulièrement ceux des enfants) et le ventila- teur de la pompe à chaleur. En cas d'utilisation de gaines d'air fixées par bride, une tubulure de raccordement est fixée aux alésages filetés (des longs écrous à 6 pans) prévus à cet effet côté évacuation et aspiration à l'aide de 4 vis à tête hexagonale M8. Vérifier que les deux manchons de la gaine d'air sont bien en contact avec l'isolation et non avec la plaque métallique extérieure. Prévoir également un découplage vibratoire et une isolation des gaines appropriés. M8FR-8 452160.66.74 · FD 9912 www.gdts.one Français LI 9TU - LI 12TU
7.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sontpourvus de filetages extérieurs 1¼". Pour raccorder la pompe àchaleur, il faudra contre-bloquer au niveau des traversées àl’aide d’une clé.Il est également possible d'effectuer le raccordement du chauf-fage à droite. Pour cela, il suffit de démonter les parties infé-rieures de la façade à gauche et à droite. Les deux tuyaux deraccordement y compris le support de tuyau dans l'appareildoivent être déplacés de gauche à droite. Les parties de la fa-çade doivent ensuite être inversées lorsqu'elles sont remon-tées.Avant de procéder au raccordement de la pompe à chaleurcôté eau de chauffage, l’installation de chauffage doit être rin-cée pour éliminer d’éventuelles impuretés et les restes éven-tuels des matériaux d’étanchéité ou autres. Une accumulationde dépôts divers dans le condenseur est susceptible d'entraî-ner une défaillance totale de la pompe à chaleur. Pour des ins-tallations avec écoulement d’eau de chauffage muni d’arrêt,conditionné par les vannes à thermostat ou de radiateur, unesoupape différentielle doit être montée derrière la pompe àchaleur dans une dérivation du chauffage. Ceci garantit undébit d'eau de chauffage minimum via la pompe à chaleur etempêche les dysfonctionnements.Une fois le montage côté chauffage terminé, l’installation dechauffage devra être remplie, purgée et éprouvée à la pression.Respecter les consignes suivantes lors du remplissage del'installation : l'eau de remplissage et l'eau additionnelle non traitées doivent être de même qualité que l'eau potable(incolore, claire et sans dépôt) l'eau de remplissage et l'eau additionnelle doivent être pré- filtrées(maillage maxi. 5 µm).Il n'est pas possible d'empêcher la formation de calcaire dansles installations de chauffage à eau chaude sanitaire. Sa quan-tité est cependant négligeable dans les installations ayant destempératures départ inférieures à 60 °C. Avec les pompes àchaleur haute température, et plus particulièrement les installa-tions bivalentes dans une plage de puissance importante (com-binaison pompe à chaleur + chaudière), des températures dé-part de 60 °C et plus peuvent également être atteintes. C'estpourquoi l'eau additionnelle et de remplissage doivent corres-pondre aux valeurs indicatives suivantes, selon VDI 2035, feuil-let 1. Les valeurs de la dureté totale sont indiquées dans le ta-bleau.Fig. 7.1:Valeurs indicatives pour l'eau additionnelle et de remplissage selonVDI 2035Pour les installations au volume spécifique supérieur à lamoyenne de 50 l/kW, VDI 2035 recommande d'utiliser de l'eauentièrement déminéralisée et un stabilisateur de pH afin de ré-duire le risque de corrosion dans la pompe à chaleur et l'instal-lation de chauffage. ATTENTION !
Il faut veiller, dans le cas d'eau entièrement déminéralisée, àce que le seuil inférieur admis pour la valeur pH minimale de7,5 (valeur minimale admise pour le cuivre) ne soit pasdépassé. Un tel dépassement peut entraîner la destruction dela pompe à chaleur. Débit d'eau de chauffage minimum Le débit minimum d'eau de chauffage doit être garanti dans lapompe à chaleur quel que soit l'état de fonctionnement de l'ins-tallation de chauffage. C'est tout à fait réalisable en montant undistributeur double sans pression différentielle ou une soupapedifférentielle. Vous trouverez des explications quant au réglaged'une soupape différentielle au chapitre " Mise en service ". Undépassement de la limite inférieure du débit d'eau de chauffageminimum peut entraîner la destruction totale de la pompe àchaleur en cas de gel de l'échangeur thermique à plaques dansle circuit frigorifique.Le débit nominal est indiqué dans les informations sur les appa-reils en fonction de la température de départ et doit être pris encompte lors de la conduite de projet. Avec des températures dedimensionnement inférieures à 30 °C au niveau du départ, di-mensionner obligatoirement les A7/W35 sur le flux volumiquemax. avec un écart de 5 K.Le débit nominal indiqué (Siehe “Informations sur les appareils”auf Seite 14.) doit être garanti quel que soit l'état de fonctionne-ment. Un commutateur de débit intégré sert uniquement àmettre hors tension la pompe à chaleur en cas de chute extraor-dinaire et abrupte du débit d'eau de chauffage et non à surveil-ler et maintenir le débit nominal. REMARQUE
L'utilisation d'une soupape différentielle est uniquementrecommandée pour les chauffages par surfaces et pour undébit d'eau de chauffage max. de 1,3 m³/h. Le non-respect decette remarque peut entraîner des défauts defonctionnement de l'installation. Protection antigel Dans le cas de pompes à chaleur exposées au gel, une vidangemanuelle du circuit de chauffage devrait être prévue. La fonc-tion de protection antigel du gestionnaire de pompe à chaleurfonctionne dès que le gestionnaire de pompe à chaleur et lescirculateurs de chauffage sont opérationnels. L’installation doitêtre vidangée en cas de mise hors service de la pompe à cha-leur ou coupure de courant. Pour les installations de pompe àchaleur qui pourraient être victimes de pannes de courant nondécelables (maison de vacances), le circuit de chauffage doitfonctionner avec une protection anti-gel appropriée.Puissance calorifique totale en kWSomme des alcali-noterreux en mol/m³ ou mmol/lVolume spécifique à l'installation (VDI 2035) en l/kW < 20 20 < 50 50 Dureté totale en °dH
> 600 < 0,02< 0,11 2. Cette valeur diffère de la valeur admise pour l'échangeur thermique despompes à chaleur.www.gdts.one 452160.66.74 · FD 9912 FR-9 LI 9TU - LI 12TU Français
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou doivent être installées en plus : sonde de température extérieure (R1) fournie (NTC-2) sonde de température retour (R2) intégrée (NTC-10) sonde de température départ (R9) intégrée (NTC-10)

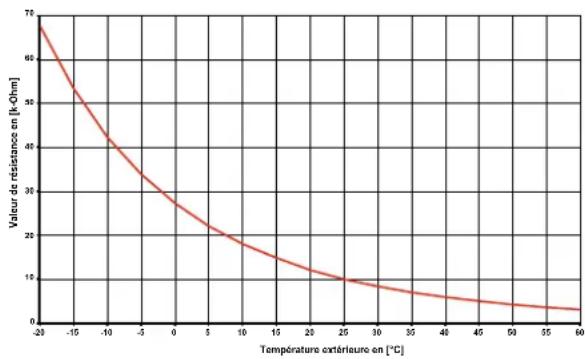

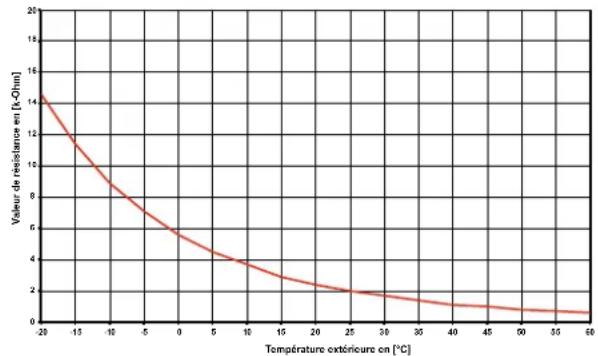

7.4.1 Courbes caractéristiques de la sonde
Les sondes de température à raccorder au gestionnaire de pompe à chaleur doivent être conformes aux caractéristiques de sonde présentées à la Fig. 7.2 à la page 9. Seule exception : la sonde de température extérieure livrée avec la pompe à chaleur (voir Fig. 7.3 à la page 9). Fig. 7.2:Courbe caractérisitque de la sonde NTC-10Fig. 7.3:Courbe caractéristique de la sonde NTC-2 selon DIN 44574 Sonde de température extérieure
7.4.2 Montage de la sonde de température
extérieure La sonde de température doit être placée de telle sorte qu’elle puisse détecter la plupart des influences atmosphériques sans que les valeurs mesurées ne soient faussées : sur le mur extérieur d'une pièce d'habitation chauffée, de préférence sur la face nord ou nord-ouest, ne pas monter dans un « emplacement protégé » (par ex. dans la niche d’un mur ou sous le balcon), ne pas installer à proximité de fenêtres, portes, ouvertures d’aération, éclairage extérieur ou pompes à chaleur, ne pas exposer aux rayons directs du soleil, quelle que soit la saison.
7.4.3 Montage des sondes d'applique
Le montage des sondes d'applique est nécessaire uniquement si ces sondes sont comprises dans les fournitures de la pompe à chaleur, mais non montées. Les sondes d'applique peuvent être montées sur les tuyauteries ou insérées dans le doigt de gant du distributeur compact. Montage sur les tuyauteries Nettoyer les tuyaux de chauffage des restes de peinture, éliminer la rouille et les taches d’oxydation Enduire les surfaces nettoyées de pâte thermoconductrice (appliquer en fine couche) La sonde doit être fixée avec un collier pour flexibles (serrer à fond, des sondes mal fixées engendrent des défauts) puis isolée Température en °C -20 -15 -10 -5 0 5 10 NTC-2 en k 14,6 11,4 8,9 7,1 5,6 4,5 3,7 NTC-10 en k 67,7 53,4 42,3 33,9 27,3 22,1 18,0
2,92,42,01,71,41,11,00,80,70,6 14,9 12,1 10,0 8,4 7,0 5,9 5,0 4,2 3,6 3,1
-20-15-10-5 0 5 1015202530354045505560 Température extérieure en [°C]Valeur de résistance en [k-Ohm]
-20-15-10-5 0 5 1015202530354045505560 Température extérieure en [°C] Valeur de résistance en [k-Ohm] Paramètre de dimensionnement câble de sonde Matériau conducteur Cu Longueur de câble 50 m Température ambiante 35 °C Type de pose B2 (DIN VDE 0298-4 / IEC 60364-5-52) Diamètre extérieur 4-8 mm Collier Sonde d'applique Isolation thermiqueFR-10 452160.66.74 · FD 9912 www.gdts.one Français LI 9TU - LI 12TU
7.4.4 Système de distribution hydraulique
Le distributeur compact et le distributeur double sans pression différentielle servent d'interface entre la pompe à chaleur, le système de distribution de chauffage, le ballon tampon et éventuellement le ballon d'eau chaude sanitaire. Un système compact est utilisé à la place de nombreux composants individuels, ce qui simplifie l'installation. Vous trouverez des informations supplémentaires dans les instructions de montage respectives. Distributeur compact La sonde sur circuit de retour peut être laissée dans la pompe à chaleur ou être insérée dans le doigt de gant. L’espace entre la sonde et le doigt de gant doit être entièrement comblé avec de la pâte thermoconductrice. Distributeur double sans pression différentielle La sonde sur circuit de retour doit être installée dans le doigt de gant du distributeur double sans pression différentielle, pour pouvoir être traversée par le fluide des pompes du circuit de chauffage des circuits générateur et consommateur.
7.5 Branchements électriques
Tous les branchements électriques doivent être effectués ex- clusivement par un électricien ou un professionnel formé aux tâches définies et dans le respect des instructions de montage et d'utilisation, des prescriptions d'installation nationales, par ex. VDE 0100, des conditions techniques de branchement de l'exploitant de l'entreprise publique d'électricité et du réseau d'alimen- tation (par ex. TAB) et des conditions locales Pour garantir la fonction de protection antigel de la pompe à chaleur, le gestionnaire de pompe à chaleur ne doit pas être hors tension et la pompe à chaleur doit toujours être traversée par un fluide. Les contacts des relais de sortie sont déparasités. C'est pour- quoi, en fonction de la résistance interne d'un appareil de me- sure et même dans le cas de contacts non fermés, une tension bien inférieure à la tension secteur est mesurée. Une faible tension est appliquée aux bornes N1-J1 à N1-J11 ; N1-J19 ; N1-J20 ; N1-J23 à N1-J26 du régulateur ainsi qu'au bornier X3; X5.1. Une tension secteur appliquée à ces bornes par suite d'une erreur de câblage détruit le gestionnaire de pompe à chaleur.
7.5.2 Branchements électriques
1) La ligne d’alimentation à 5 fils électrique de la partie puis-
sance de la pompe à chaleur est amenée du compteur de courant de la PAC via le contacteur de blocage de la so- ciété d’électricité (si existant) à la pompe à chaleur. Branchement de la ligne de charge sur le panneau de com- mande de la pompe à chaleur par la borne X1: L1/L2/L3/ N/PE. Sur l’alimentation de puissance de la pompe à chaleur, pré- voir une coupure omnipolaire avec au moins 3 mm d'écar- tement d'ouverture de contact (p. ex. contacteur de blo- cage de la société d'électricité ou contacteur de puissance) ainsi qu'un coupe-circuit automatique omnipolaire, avec déclenchement simultané de tous les conducteurs exté- rieurs (courant de déclenchement suivant spécifications techniques). ATTENTION !
Garantir la rotation à droite du champ magnétique : si le câblage est mal effectué, la pompe à chaleur ne peut pas fonctionner. Un avertissement correspondant s’affiche sur le gestionnaire de pompe à chaleur (changer le câblage)
2) La ligne d’alimentation à 3 fils du gestionnaire de pompe à
chaleur (régulateur de chauffage N1) est amenée à la pompe à chaleur.Branchement de la ligne de commande sur le panneau de commande de la pompe à chaleur par la borne X2 : L/N/PE. Vous trouverez les données sur la puissance absorbée par la pompe à chaleur dans les informations produits ou sur la plaque signalétique. La ligne d’alimentation (L/N/PE~230 V, 50 Hz) du gestion- naire WPM doit être sous tension permanente. Elle est, de ce fait, à saisir avant le contacteur de blocage de la société d’électricité ou à relier au courant domestique. Certaines fonctions de protection essentielles seraient sinon hors service lors des durées de blocage.
3) Le contacteur de blocage de la société d’électricité (K22)
avec 3 contacts principaux (1/3/5 // 2/4/6) et un contact auxiliaire (contact NO 13/14) doit être dimensionné en fonction de la puissance de la pompe à chaleur et fourni par le client. Le contact normalement ouvert du contacteur de blocage de la société d’électricité (13/14) est bouclé entre le bor- nier X3/G et la borne de connecteur X3/A1. ATTENTION ! Faible tension !
4) Le contacteur (K20) de la résistance immergée (E10) doit
être dimensionné, sur les installations mono-énergétiques (2ème générateur de chaleur) en fonction de la puissance de la résistance et fourni par le client. La commande (230 V AC) s’effectue à partir du gestionnaire de pompe à chaleur via les bornes de connexion X2/N et X2/K20.
5) Le contacteur (K21) de la cartouche chauffante (E9) dans le
ballon d'eau chaude sanitaire doit être dimensionné en fonction de la puissance de la cartouche et fourni par le client. La commande (230 V AC) s’effectue à partir du ges- tionnaire de pompe à chaleur via les bornes X2/N et X2/ K21.
6) Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. Les lignes de puissance des chauffages intégrés doivent être posées et sécurisées con- formément aux normes et prescriptions en vigueur.
7) Tous les fils électriques installés nécessitent un câblage
permanent et fixe.www.gdts.one 452160.66.74 · FD 9912 FR-11 LI 9TU - LI 12TU Français 8) Le circulateur du circuit de chauffage (M13) est com-mandé via le contact N1-J13/NO5. Les points de raccor-dement de la pompe sont X2/M13 et X2/N. En cas d'utili-sation de pompes qui dépassent la capacité decommutation de la sortie, un relais de couplage doit être in-tercalé.9) Le circulateur supplémentaire (M16) est commandé via lecontact N1-J16/NO9. Les points de raccordement de lapompe sont X2/M16 et X2/N. En cas d'utilisation depompes qui dépassent la capacité de commutation de lasortie, un relais de couplage doit être intercalé10) La pompe de charge d'eau chaude sanitaire (M18) estcommandée via le contact N1-J13/NO6. Les points de rac-cordement de la pompe sont X2/M18 et X2/N. En casd'utilisation de pompes qui dépassent la capacité de com-mutation de la sortie, un relais de couplage doit être inter-calé.11) Pour les pompes à chaleur, la sonde sur circuit de retourest intégrée et amenée au gestionnaire de pompe à cha-leur via la ligne de commande. La sonde sur circuit de re-tour doit être installée dans le doigt de gant du distributeuruniquement en cas d'utilisation d'un distributeur doublesans pression différentielle. Puis les âmes simples doiventêtre fixées aux bornes X3/GND et X3/R2.1. Le pont A-R2situé à la livraison entre X3/B2 et X3/1 doit ensuite être dé-placé sur les bornes X3/1 et X3/2. 12) La sonde extérieure (R1) est reliée aux bornes X3/GND etX3/R1.13) La sonde d'eau chaude sanitaire (R3) est fournie avec leballon d'eau chaude sanitaire et reliée aux bornes X3/GNDet X3/R3.
7.5.3 Branchement du circulateur à
régulation électronique Les circulateurs à régulation électronique se caractérisent pardes courants de démarrage élevés qui peuvent être préjudi-ciables à la longévité du gestionnaire de pompe à chaleur selonles circonstances. C'est la raison pour laquelle un relais decouplage est installé/doit être installé entre la sortie du gestion-naire de pompe à chaleur et le circulateur à régulation électro-nique. Cette disposition n'est pas nécessaire si le circulateur àrégulation électronique ne dépasse pas les seuils admissibles(courant de service de 2 A et courant de démarrage maximal de12 A) ou si l'absence de relais est expressément autorisée par lefabricant de la pompe. ATTENTION !
Il est interdit de connecter plus d'un circulateur à régulationélectronique via une sortie de relais. 8Mise en service
8.1 Remarques d’ordre général
Pour garantir une mise en service en règle, cette dernière doitêtre effectuée par un service après-vente agréé par le construc-teur. Une garantie supplémentaire est ainsi associée sous cer-taines conditions (voir garantie).
Avant la mise en service, il est impératif de procéder aux vérifi-cations suivantes : tous les raccordements de la pompe à chaleur doivent êtreréalisés comme décrit au chapitre 6. dans les circuits de chauffage et d'eau glycolée, toutes les vannes susceptibles de perturber l'écoulement doiventêtre ouvertes. les voies d’aspiration et d'évacuation de l’air doivent être dégagées. le sens de rotation du ventilateur doit correspondre à la di- rection de la flèche. les réglages du gestionnaire de pompe à chaleur doivent être adaptés à l'installation de chauffage conformémentconformément aux instructions de service qui l’accom-pagnent. l’écoulement des condensats doit être assuré. Le kit d'accessoires du boîtier électrique et celui situé dans le ventilateur doivent être enlevés !FR-12 452160.66.74 · FD 9912 www.gdts.one Français LI 9TU - LI 12TU
8.3 Procédures à suivre
La mise en service de la pompe à chaleur s'effectue via le ges-tionnaire de pompe à chaleur. Les réglages doivent être effec-tués selon les instructions de celui-ci.Si le débit minimal en eau de chauffage est assuré par une sou-pape différentielle, il faut adapter celle-ci à l'installation dechauffage. Un mauvais réglage pourrait conduire à divers mes-sages d'erreur et à une augmentation du besoin en énergieélectrique. Pour régler la soupape différentielle correctement,nous vous conseillons de procéder de la manière suivante.Fermez tous les circuits de chauffage pouvant l'être en phasede fonctionnement, selon l'utilisation qu'il en est faite ; ceciayant pour but d'obtenir le débit d'eau le plus défavorable. Enrègle générale, ce sont les circuits de chauffage des locauxdonnant sur le côté sud et ouest. Au moins un des circuits dechauffage doit rester ouvert (par ex. salle de bains).La soupape différentielle est à ouvrir au maximum de telle sorteque, pour la température actuelle des sources d'énergie, l'écartde température maximal, indiqué dans le tableau, entre circuitdépart et retour du chauffage, soit obtenu. Il faut mesurerl'écart de température le plus près possible de la pompe à cha-leur. Dans des installations mono-énergétiques, désactiver larésistance électrique pendant la mise en service.Il n'est pas possible de procéder à une mise en service pour destempératures d'eau de chauffage inférieures à 7 °C. L'eau duréservoir tampon doit être chauffée par le 2ème générateur dechaleur à une température de 18 °C minimum.Suivre ensuite la procédure indiquée ci-après pour procéder àune mise en service sans défauts :1) Fermer tous les circuits consommateurs.2) Garantir le débit d'eau de la pompe à chaleur.3) Sélectionner le mode " Automatique " sur le gestionnaire.4) Lancer le programme " Mise en service " dans le menuFonctions spéciales.5) Attendre jusqu'à atteinte d'une température retour de25 °C minimum.6) Rouvrir ensuite lentement l'un après l'autre les clapets descircuits de chauffage de telle sorte que le débit d'eau dechauffage augmente de façon régulière par la légère ou-verture du circuit de chauffage concerné. La températurede l'eau de chauffage dans le réservoir tampon ne doit pasdescendre en dessous de 20 °C pour permettre à tout mo-ment un dégivrage de la pompe à chaleur.7) La mise en service de la pompe à chaleur est terminéelorsque tous les circuits de chauffage sont complètementouverts et qu'une température de retour de 18 °C mini-mum est maintenue. ATTENTION !
L'exploitation de la pompe à chaleur à de plus bassestempératures système est susceptible d'entraîner sadéfaillance totale. 9 Nettoyage / entretien
Il faut éviter d’appuyer ou de déposer des objets sur l’appareilafin de protéger la laque. Les parties extérieures de la pompe àchaleur peuvent être essuyées avec un linge humide et des pro-duits à nettoyer usuels vendus dans le commerce. REMARQUE
N’utilisez jamais de produits d’entretien contenant du sable,de la soude, de l’acide ou du chlore, car ils attaquent lessurfaces.Pour éviter des dysfonctionnements dus à des dépôts dansl’échangeur thermique de la pompe à chaleur, il faut veiller à ceque l'échangeur de chaleur dans l’installation de chauffage nepuisse pas s’encrasser. Pour protéger l’évaporateur, il est re-commandé de monter dans le conduit d’aspiration d’air unegrille protectrice contre les oiseaux ayant une section libre degrille d’au moins 80%. Si des dysfonctionnements dus à des im-puretés devaient se produire malgré cette mesure, l'installationdevra être nettoyée comme indiqué ci-après.Températurede départDifférence de température max. entre circuits départ et retour du chauffagede à-20 °C -15 °C 4 K-14 °C -10 °C 5 K-9 °C -5 °C 6 K -4 °C 0°C 7 K 1°C 5°C 8 K 6°C 10 °C 9 K 11 °C 15 °C 10 K 16 °C 20 °C 11 K 21 °C 25 °C 12 K 26 °C 30 °C 13 K 31 °C 35 °C 14 Kwww.gdts.one 452160.66.74 · FD 9912 FR-13 LI 9TU - LI 12TU Français
9.2 Nettoyage côté chauffage
Nettoyer le filtre intégré à intervalles réguliers.Vous pouvez déterminer les intervalles de maintenance parvous-même, selon le degré d'encrassement de l'installation. Àcette occasion, nettoyer l'insert de filtre.Pour le nettoyage, le circuit de chauffage situé au niveau dufiltres doit être dépressurisé ; l'insert de filtre peut ensuite êtredévissé, retiré puis nettoyé. Lors du remontage, effectué enprocédant dans l'ordre inverse à celui du démontage, vérifierque l'insert de filtre est correctement monté et que les vissagessont étanches.L’oxygène est susceptible d’entraîner la formation de produitsd’oxydation (rouille) dans l’eau de chauffage, notammentlorsque des composants en acier sont utilisés. Ces produitsd’oxydation gagnent le système de chauffage par les vannes,les circulateurs ou les tuyaux en matière plastique. C’est pour-quoi il faut veiller à ce que l’installation reste étanche à la diffu-sion, notamment en ce qui concerne les tuyaux du chauffageau sol. REMARQUE
Il est recommandé de faire appel à un système approprié deprotection contre la corrosion pour éviter les dépôts (rouillepar ex.) dans le condensateur de la pompe à chaleur.Il est également possible que l’eau de chauffage soit souilléepar des restes de graisse et d’agents d’étanchéification.Si en raison d’impuretés la puissance du condenseur de lapompe à chaleur se trouve réduite, l’installation devra être net-toyée par l’installateur.Dans l'état actuel des connaissances, nous conseillons de pro-céder au nettoyage avec de l'acide phosphorique à 5 % ou, si lenettoyage doit avoir lieu plus souvent, avec de l'acide formiqueà 5 %.Dans les deux cas, le liquide de nettoyage doit être à la tempé-rature ambiante. Il est recommandé de nettoyer l'échangeur dechaleur dans le sens contraire au sens normal du débit.Pour éviter l’infiltration de nettoyant contenant de l’acide dansle circuit de l’installation de chauffage, nous vous recomman-dons de raccorder l’appareil de nettoyage directement sur ledépart et le retour du condenseur de la pompe à chaleur.Il faut ensuite soigneusement rincer à l’aide de produits neutra-lisants adéquats, afin d’éviter tous dommages provoqués pard’éventuels restes de produits de nettoyage dans le système.Les acides doivent être utilisés avec précaution et les prescrip-tions des caisses de prévoyance des accidents doivent être res-pectées.Observer systématiquement les consignes du fabricant de dé-tergent.
9.3 Nettoyage côté air
Les conduits d’air, l’évaporateur, l’aérateur et l’écoulement descondensats doivent être nettoyés de leurs impuretés (feuilles,branches etc.) avant la période de chauffage. Ouvrir le côté dela pompe à chaleur, d'abord en bas puis en haut. ATTENTION !
Avant d’ouvrir l’appareil, assurez-vous que tous les circuitsélectriques sont bien hors tension.Le démontage et l’accrochage des panneaux de façade s’effec-tue comme décrit au chapitre 4.L’utilisation d’objets pointus et durs est à éviter lors du net-toyage afin d´empêcher toute détérioration de l’évaporateur etde la cuve de condensats. 10 Défaillances/recherche de pannes Cette pompe à chaleur est un produit de qualité. Si un dysfonc-tionnement devait quand même survenir, celui-ci sera affichésur l'écran du gestionnaire de pompe à chaleur. Référez-vouspour cela à la page des dysfonctionnements et de recherche depanne dans les instructions du gestionnaire de pompe à cha-leur.Si vous n'êtes pas en mesure de remédier vous-même au dys-fonctionnement, veuillez vous adresser au service après-ventecompétent. ATTENTION !
Les travaux sur la pompe à chaleur doivent être effectuésuniquement par des techniciens qualifiés et agréés. 11 Mise hors service / mise au rebut Avant de démonter la pompe à chaleur, il faut mettre la ma-chine hors tension et fermer toutes les vannes. Le démontagede la pompe à chaleur doit être exécuté par du personnel spé-cialisé. Il faut se conformer aux exigences relatives à l'environ-nement quant à la récupération, la réutilisation et l’éliminationde consommables et de composants en accord avec lesnormes en vigueur. Une attention toute particulière doit êtreprêtée à l’évacuation du réfrigérant et de l’huile de la machinefrigorifique, qui doit s’effectuer selon les règles de l’art.FR-14 452160.66.74 · FD 9912 www.gdts.one Français LI 9TU - LI 12TU 12 Informations sur les appareils 1 Désignation technique et commerciale LI 9TU LI 12TU 2Type
2.1 Source de chaleur Air Air
2.2 Version universelle universelle
2.3 Régulateur intégré intégré
2.4 Calorimètre intégré intégré
2.5 Emplacement de montage à l'intérieur à l'intérieur
2.6 Niveaux de puissance 1 1

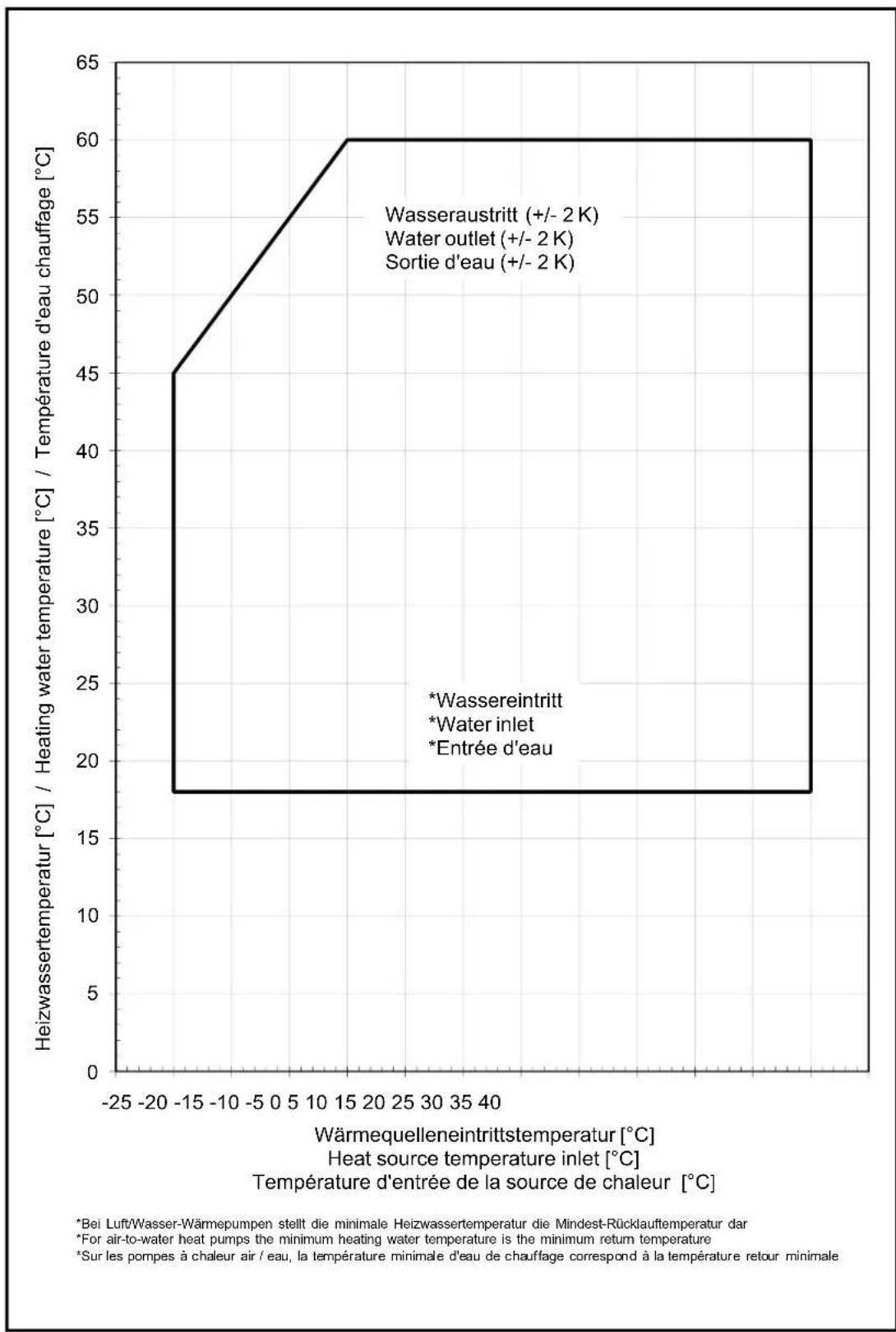

3 Plages d’utilisation
3.1 Circuit de départ / de retour eau de chauffage °C jusqu'à 60 ± 2K / à partir de 18 jusqu'à 60 ± 2K / à partir de 18
3.2 Air °C de -20 à +35 de -25 à +35
4.1 Débit d’eau de chauffage différence de pression interne

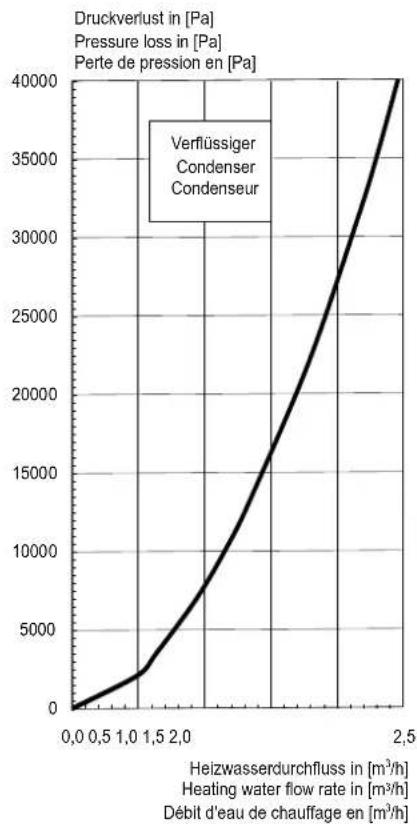

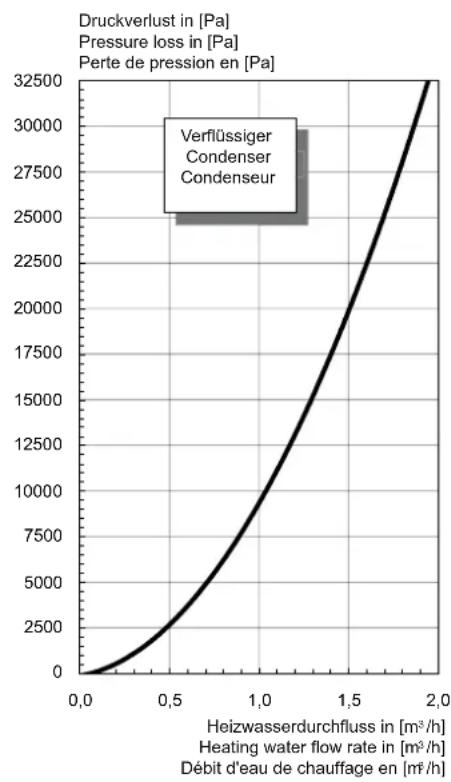

selon 14511 m³/h / Pa 1,5 / 19300 2,0 / 27300 Débit minimal d’eau de chauffage m³/h / Pa 0,7 / 5400 0,9 / 6100
4.2 Niveau de puissance acoustique selon EN 12102
appareil/extérieur dB(A) 49 / 52 50 / 53
4.3 Niveau de pression sonore à 1 m de distanceintérieur
4.4 Débit d’air avec pression diff. statique externe m³/h /Pa
m³/h /Pa 4000 / 0 3700 / 25 4400 / 0 4100 / 25 5 Dimensions, poids et capacités
5.4 Raccordement à la gaine d'air côté aspiration mm 726 x 726 726 x 726
5.5 Raccordement à la gaine d'air côté évacuation mm 552 x 355 552 x 355
5.6 Fluide frigorigène / poids total au remplissage type / kg R410A / 3,7 R410A / 4,6
5.7 Valeur PRG / équivalent CO
5.8 Circuit frigorifique hermétiquement fermé oui oui
5.9 Lubrifiant / capacité totale type / litres Polyolester (POE) / 1,2 Polyolester (POE) / 1,2
6 Branchements électriques
6.1 Tension de puissance / protection par fusibles 3~/PE 400V (50Hz) / C10A 3~/PE 400V (50Hz) / C13A
6.2 Tension de commande / protection par fusibles 1~/N/PE 230V (50Hz) / C13A 1~/N/PE 230V (50Hz) / C13A
6.3 Degré de protection selon EN 60 529 IP 21 IP 21
6.4 Limitation du courant de démarrage Démarreur progressif Démarreur progressif
6.5 Surveillance de champ magnétique oui oui
6.6 Courant de démarrage A 16 19
6.7 Puissance nominale absorbée A7 W35 /
6.9 Puissance absorbée protection compresseur
(par compresseur) W -- 70 ; réglée par thermostat
6.10 Consommation de puissance ventilateur W 130 130
7 Conforme aux dispositions de sécurité européennes 5 5www.gdts.one 452160.66.74 · FD 9912 FR-15 LI 9TU - LI 12TU Français 8 Autres caractéristiques techniques
8.1 Type de dégivrage inversion du circuit inversion du circuit
8.2 Protection antigel cuve de condensats /eau dans l’appareil
(source de chaleur/dissipation thermique) bars 3,0 3,0 9 Puissance calorifique / COP

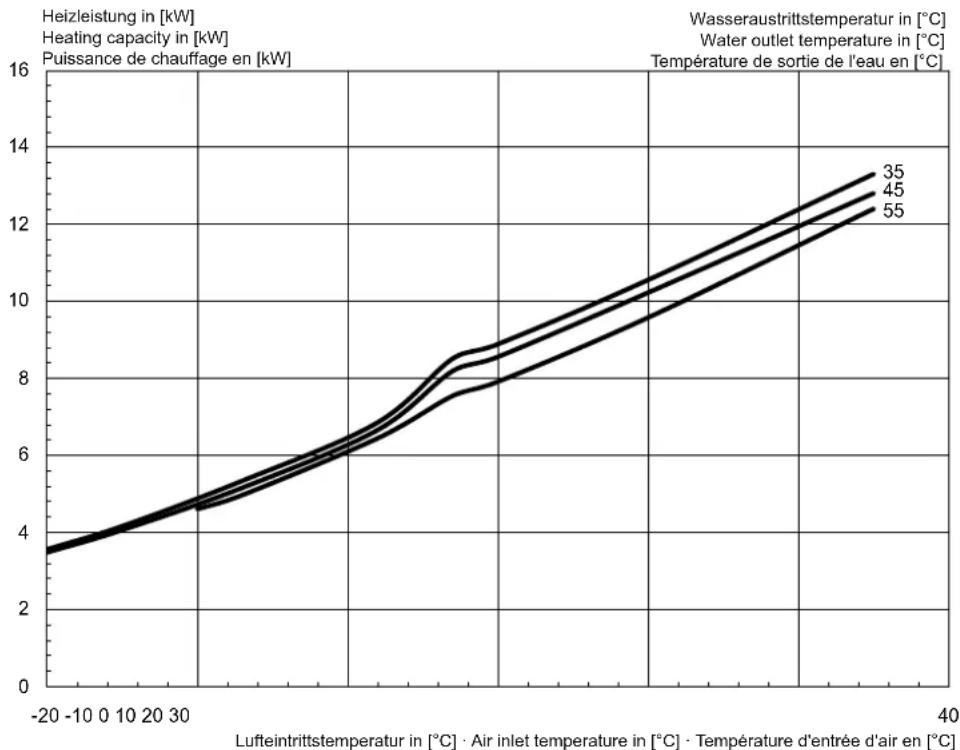

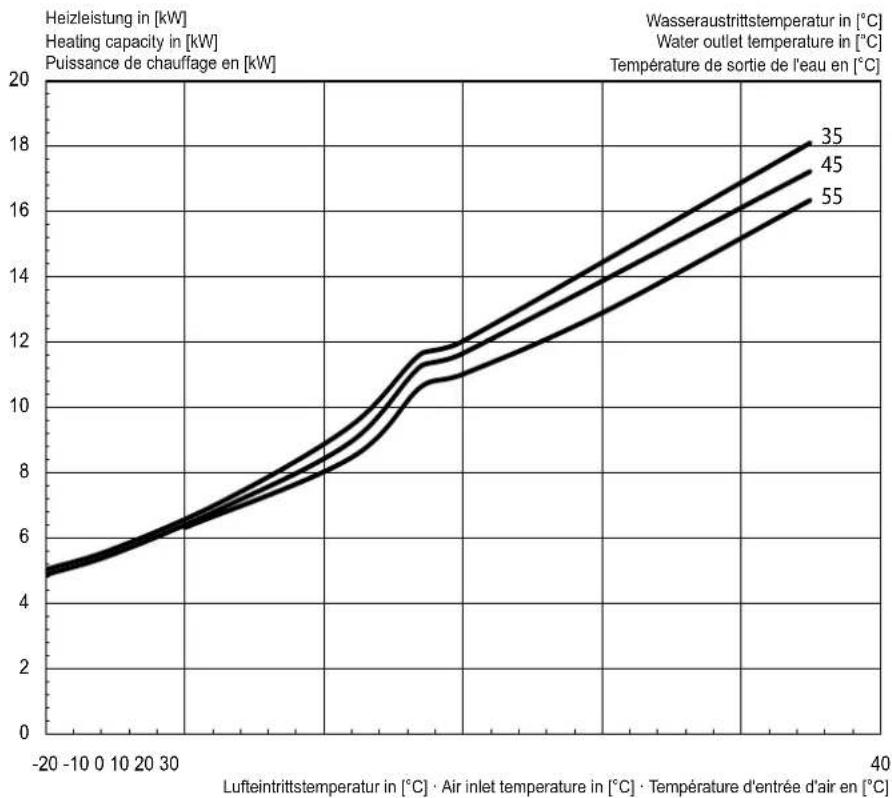

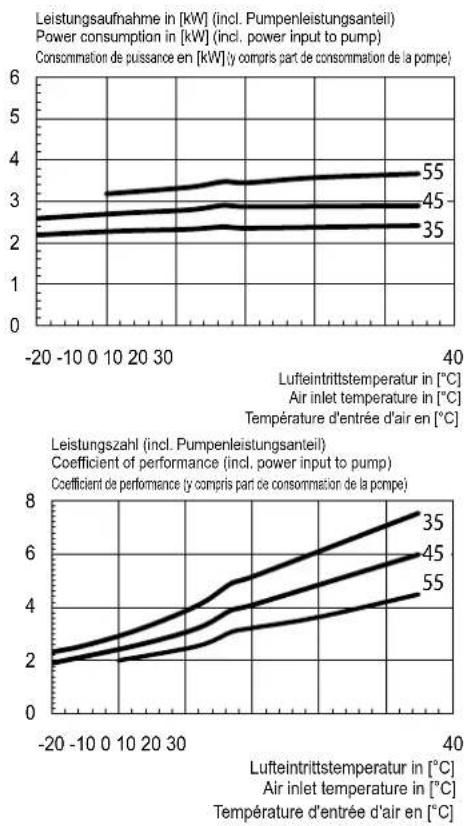

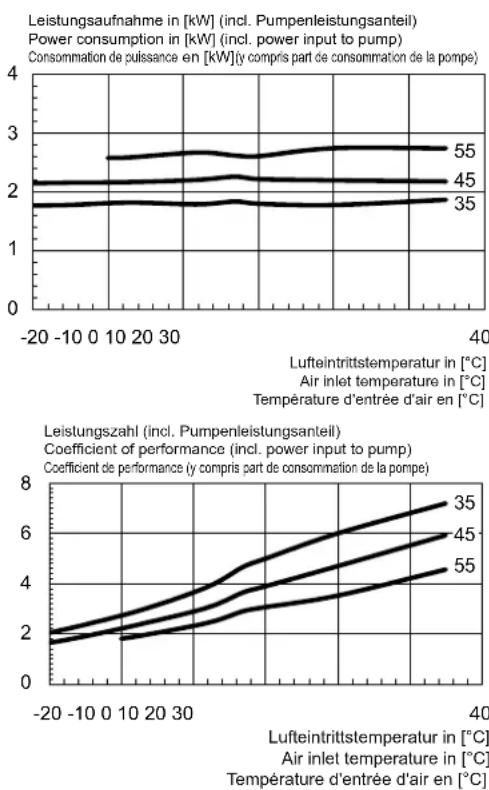

9.1 Capacité thermique / COP
EN 14511 EN 14511 pour A-7 / W35 kW / ---
5,4 / 3,0 7,1 / 3,1 pour A2 / W35 kW / ---
6,8 / 3,9 9,4 / 4,0 pour A7 / W35 kW / ---
8,5 / 4,7 11,5 / 4,8 pour A7 / W55 kW / ---
7,5 / 2,9 10,3 / 3,0 pour A10 / W35 kW / ---
8,9 / 5,0 12,0 / 5,1 1. Les valeurs sonores indiquées sont uniquement valables en cas d’exploitation sans pieds. En cas d’utilisation des pieds, le niveau sonore peut augmenter de 3db (A) max. 2. Le niveau de pression sonore indiqué correspond au bruit de fonctionnement de la pompe à chaleur en mode chauffage à une température départ de 35 °C. Le niveau de pression sonore indiqué est celui d’une propagation de champ libre. Selon le lieu d'installation, la valeur mesurée peut varier de 16 dB(A) max.
3. Noter que la place nécessaire pour le raccordement des tuyaux, le pilotage et l’entretien est plus importante.
4. Ces indications caractérisent la taille et le rendement de l’installation selon EN 14511. Le point de bivalence et la régulation sont à prendre en compte pour des considérations économiques et énergétiques. Ces données sont uniquement atteintes avec des échangeurs thermiques propres. Des remarques sur l’entretien, la mise en service et le fonc- tionnement sont mentionnées aux paragraphes correspondants des instructions de montage et d’utilisation. Ici, A7 / W35 signifie par ex. : température source de chaleur 7 °C et température départ eau de chauffage 35 °C.
5. Voir déclaration de conformité CE
6. Le circulateur du circuit de chauffage et le gestionnaire de la pompe à chaleur doivent toujours être prêts à fonctionner.
7. Fonctionnement à 2 compresseurs
8. Fonctionnement à 1 compresseurFR-16 452160.66.74 · FD 9912 www.gdts.one
Français LI 9TU - LI 12TU 13 Informations sur le produit conformément au Règlmenet (UE) n° 813/ 2013, annexe II, tableau 2
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Tj = - 7°C Pdh 5,0 kW Tj = - 7°C COPd 2,02 - Tj = + 2°C Pdh 6,6 kW Tj = + 2°C COPd 3,02 - Tj = + 7°C Pdh 8,2 kW Tj = + 7°C COPd 4,07 - Tj = + 12°C Pdh 9,6 kW Tj = + 12°C COPd 5,26 - Tj = température bivalente Pdh 4,5 kW Tj = température bivalente COPd 1,75 - Tj = température limite de fonctionnement Pdh 4,5 kW Tj = température limite de fonctionnement COPd 1,75 - Pour les pompes à chaleur air- eau Pour les pompes à chaleur air- eau Tj = -15°C (si TOL < -20°C) Pdh 3,5 kW Tj = -15°C (si TOL < -20°C) COPd 1,31 - Température bivalente
biv -10 °C Pour les pompes à chaleur air-eau: température limite de fonctionnement
Puissance calorifique sur un intervalle cyclique Pcych -kW Efficacité sur un intervalle cyclique COPcyc
Coefficient de dégradation (**) Cdh 0,90 - Température maximale de service de l’eau de chauffage WTOL 60 °C Consommation d’électricité dans les modes autres que le mode actif Dispositif de chauffage d’appoint Mode arrêt
OFF 0,015 kW Puissance thermique nominale (*) Psup 0kW Mode arrêt par thermostat
0,020 kW Type d’énergie utilisée èlectrique Mode veille
0,015 kW Mode résistance de carter active
0,000 kW Autres caractéristiques
Régulation de la puissance fixed - 3700 m³ /h Niveau de puissance acoustique, à l’intérieur/à l’extérieur
49/52 dB - -- m³ /h Émissions d’oxydes d’azote
-mg/kWh Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré
Efficacité énergétique pour le chauffage de l’eau
Consommation journalière d’électricité
fuel -kWh Coordonnées de contact (**) Si le Cdh n’est pas déterminé par des mesures, le coefficient de dégradation par défaut est Cdh = 0,9. (--) non applicable Efficacité énergétique saisonniére pour le chauffage des locaux
Exigences d’information pour les dispositifs de chauffage des locaux par pompe à chaleur Puissance calorifique déclarée à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj Coefficient de performance déclaré ou coefficient sur énergie primaire déclaré à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj
Équipée d’un dispositif de chauffage d’appoint: Les paramètres sont déclarés pour les conditions climatiques moyenne: Modèle(s): LI 9TU Pompes à chaleur air-eau: oui Pompes à chaleur eau-eau: non non et les dispositifs de chauffage mixtes par pompe à chaleur Pompe à chaleur eau glycolée-eau (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à la charge calorifique nominale Pdesignh et la puissance thermique nominale d’un dispositif de chauffage d’appoint Psup est égale à la puissance calorifique d’appoint sup(Tj ). non Pompes à chaleur basse température: Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach non Pour les pompes à chaleur air-eau: débit d’air nominal, à l’extérieur Pour les pompes à chaleur eau-eau ou eau glycolée-eau: débit nominal d’eau glycolée ou d’eau, échangeur thermique extérieur Dispositif de chauffage mixte par pompe à chaleur: non Les paramètres sont déclarés pour l’application à moyenne température, excepté pour les pompes à chaleur basse température. Pour les pompes à chaleur basse température, les paramètres sont déclarés pour l’application à basse température. Puissance thermique nominale (*) Prated %kW4www.gdts.one 452160.66.74 · FD 9912 FR-17 LI 9TU - LI 12TU Français
Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Tj = - 7°C Pdh 6,9 kW Tj = - 7°C COPd 2,22 - Tj = + 2°C Pdh 8,9 kW Tj = + 2°C COPd 3,17 - Tj = + 7°C Pdh 11,2 kW Tj = + 7°C COPd 4,18 - Tj = + 12°C Pdh 13,0 kW Tj = + 12°C COPd 5,27 - Tj = température bivalente Pdh 6,4 kW Tj = température bivalente COPd 2,00 - Tj = température limite de fonctionnement Pdh 6,4 kW Tj = température limite de fonctionnement COPd 2,00 - Pour les pompes à chaleur air- eau Pour les pompes à chaleur air- eau Tj = -15°C (si TOL < -20°C) Pdh 5,5 kW Tj = -15°C (si TOL < -20°C) COPd 1,63 - Température bivalente
biv -10 °C Pour les pompes à chaleur air-eau: température limite de fonctionnement
Puissance calorifique sur un intervalle cyclique Pcych -kW Efficacité sur un intervalle cyclique COPcyc
Coefficient de dégradation (**) Cdh 0,90 - Température maximale de service de l’eau de chauffage WTOL 62 °C Consommation d’électricité dans les modes autres que le mode actif Dispositif de chauffage d’appoint Mode arrêt
OFF 0,015 kW Puissance thermique nominale (*) Psup 0kW Mode arrêt par thermostat
0,020 kW Type d’énergie utilisée èlectrique Mode veille
0,015 kW Mode résistance de carter active
0,000 kW Autres caractéristiques
Régulation de la puissance fixed - 4400 m³ /h Niveau de puissance acoustique, à l’intérieur/à l’extérieur
50/53 dB - -- m³ /h Émissions d’oxydes d’azote
-mg/kWh Pour les dispositifs de chauffage mixtes par pompe à chaleur
Profil de soutirage déclaré
Efficacité énergétique pour le chauffage de l’eau
Consommation journalière d’électricité
fuel -kWh Coordonnées de contact (**) Si le Cdh n’est pas déterminé par des mesures, le coefficient de dégradation par défaut est Cdh = 0,9. (--) non applicable Efficacité énergétique saisonniére pour le chauffage des locaux
Exigences d’information pour les dispositifs de chauffage des locaux par pompe à chaleur Puissance calorifique déclarée à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj Coefficient de performance déclaré ou coefficient sur énergie primaire déclaré à charge partielle pour une température intérieure de 20 °C et une température extérieure Tj
Équipée d’un dispositif de chauffage d’appoint: Les paramètres sont déclarés pour les conditions climatiques moyenne: Modèle(s): LI 12TU Pompes à chaleur air-eau: oui Pompes à chaleur eau-eau: non non et les dispositifs de chauffage mixtes par pompe à chaleur Pompe à chaleur eau glycolée-eau (*) Pour les dispositifs de chauffage des locaux par pompe à chaleur et les dispositifs de chauffage mixtes par pompe à chaleur, la puissance thermique nominale Prated est égale à la charge calorifique nominale Pdesignh et la puissance thermique nominale d’un dispositif de chauffage d’appoint Psup est égale à la puissance calorifique d’appoint sup(Tj ). non Pompes à chaleur basse température: Glen Dimplex Deutschland GmbH, Am Goldenen Feld 18, 95326 Kulmbach non Pour les pompes à chaleur air-eau: débit d’air nominal, à l’extérieur Pour les pompes à chaleur eau-eau ou eau glycolée-eau: débit nominal d’eau glycolée ou d’eau, échangeur thermique extérieur Dispositif de chauffage mixte par pompe à chaleur: non Les paramètres sont déclarés pour l’application à moyenne température, excepté pour les pompes à chaleur basse température. Pour les pompes à chaleur basse température, les paramètres sont déclarés pour l’application à basse température. Puissance thermique nominale (*) Prated %kW6FR-18 452160.66.74 · FD 9912 www.gdts.one Français LI 9TU - LI 12TUwww.gdts.one 452160.66.74 · FD 9912 A-I LI 9TU - LI 12TU Anhang · Appendix · Annexes Anhang / Appendix / Annexes 1 Maßbilder / Dimension Drawings / Schémas cotés ............................................................................. A-II 1.1 Maßbild / Dimension drawing / Schéma coté ..........................................................................................................A-II 1.2 Einbaumaße / Installation Dimensions / Cotes de montage..............................................................................A-III 2 Diagramme / Diagrams / Diagrammes ...................................................................................................A-IV
/h] Débit d'eau de chauffage en [m
/h] Débit d'eau de chauffage en [m
seuils d'utilisation
Une faible tension est appliquée aux bornes enfichables N1-J1 à J11, J19, J20, J23 à J26 et au bornier X3, X5.1. Ne jamais appliquer une tension plus élevée.A-XIV 452160.66.74 · FD 9912 www.gdts.one Anhang · Appendix · Annexes LI 9TU - LI 12TU 4 Hydraulische Einbindungsschema / Hydraulic integration diagram / Schéma d’intégration hydraulique
4.1 Monoenergetische Anlage mit einem Heizkreis und
Warmwasserbereitung / Mono energy system with one heating circuit and domestic hot water preparation / Installation mono-énergétique avec un circuit de chauffage et production d'eau chaude sanitaire (X2/M18) M18 (X2/K21) (X3/R3)
