EVOLVA 123 plus - Siège de voiture Römer - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de siège	Siège auto évolutif
Groupes de poids	Groupe 1/2/3 (9-36 kg)
Installation	Installation avec ceinture de sécurité 3 points
Système de sécurité	Système de protection latérale
Réglage de l'inclinaison	Réglage de l'inclinaison en plusieurs positions
Housse	Housse lavable en machine
Dimensions	Dimensions compactes pour un meilleur ajustement dans le véhicule
Poids du produit	Environ 8 kg
Normes de sécurité	Conforme aux normes ECE R44/04
Garantie	Garantie de 2 ans

FOIRE AUX QUESTIONS - EVOLVA 123 plus Römer

Comment installer le Römer EVOLVA 123 plus dans ma voiture ?

Pour installer le Römer EVOLVA 123 plus, placez le siège sur le siège arrière de votre voiture, attachez la ceinture de sécurité en passant par le guide de ceinture et serrez bien la ceinture. Assurez-vous que le siège est bien stable et qu'il ne bouge pas.

Quel est le poids maximum recommandé pour le Römer EVOLVA 123 plus ?

Le Römer EVOLVA 123 plus est conçu pour des enfants pesant entre 9 kg et 36 kg. Veillez à ne pas dépasser ce poids pour garantir la sécurité de votre enfant.

Comment ajuster l'appuie-tête du Römer EVOLVA 123 plus ?

L'appuie-tête du Römer EVOLVA 123 plus peut être ajusté en tirant sur le bouton situé à l'arrière de l'appuie-tête. Levez ou abaissez l'appuie-tête jusqu'à ce qu'il soit à la bonne hauteur pour votre enfant.

Le siège Römer EVOLVA 123 plus est-il lavable ?

Oui, les housses du Römer EVOLVA 123 plus sont amovibles et lavables en machine à 30°C. Consultez l'étiquette d'entretien pour plus de détails.

Comment savoir si le siège est correctement installé ?

Pour vérifier si le siège est correctement installé, assurez-vous qu'il est bien fixé et ne bouge pas. Il ne doit pas y avoir de jeu excessif lorsque vous tirez le siège d'avant en arrière ou de gauche à droite.

Le Römer EVOLVA 123 plus peut-il être utilisé dans un avion ?

Le Römer EVOLVA 123 plus n'est généralement pas certifié pour une utilisation en avion. Vérifiez toujours avec la compagnie aérienne pour connaître les règles spécifiques concernant l'utilisation des sièges auto à bord.

Quelle est la durée de vie du siège Römer EVOLVA 123 plus ?

La durée de vie recommandée du siège Römer EVOLVA 123 plus est de 10 ans à partir de la date de fabrication. Vérifiez la date sur l'étiquette située sous le siège.

Que faire si la ceinture de sécurité est trop courte pour installer le siège ?

Si la ceinture de sécurité est trop courte, vérifiez si votre voiture est équipée d'une ceinture de sécurité à trois points. Si c'est le cas et que cela ne fonctionne toujours pas, envisagez d'utiliser un rallonge de ceinture compatible avec votre voiture.

MODE D'EMPLOI EVOLVA 123 plus Römer

Nous sommes heures que notre EVOLVA 1-2-3 puisse accompagner votre enfant en toute sécurité pendant un nouveau chapitre de sa vie.

Pour protégé efficacement votre enfant, le siège EVOLVA 1-2-3 doit impératifement être utilisé et installé de la manière décrite dans le présence mode d'emploi.

Pour toute question complémentaire, n'hésitez pas à nous contacter.

Britax Excelsior Ltd.

Table des matieres

1.Habilitation 6
2. Utilisation dans le vehicule 10
3.Remarques importantes 14

1. Utilisation du siège auto pour des enfants de 9 à 18 kg 18

4.1 Adaptation des bretelles 18
4.2 Reglage de l'inclinaison du siège auto 20
4.3 Montage dans le vehicule 20
4.4 Comment savoir si le siège auto est bien monté ? 28

2

4.5 Desserrage des sangles 30
4.6 Attacher donnefant 32
4.7 Serrage des sangles 34
4.8 Voici comment votre enfant est bien protégé 39

1. Utilisation du siège auto pour des enfants de 15 à 36 kg 40

5.1 Demontage du harnais à 5 points 40
5.2 Reglage en hauteur de I'appui-tete 44
5.3 Reglage de l'inclinaison du siège auto 46
5.4 AttacherVoteenfant 46
5.5 Voici comment votre enfant est bien protégé

1. EVOLVA 1-2-3 plus: réglage de la largeur du dossier 54

2. Utilisation des porte-gobelets pivotants 54

8.Consignes d'entretien 56
8.1 Entretien du fermoir de ceinture 58

8.2 Nettoyage 62
8.3 Retrait de la housse 64
8.4 EVOLVA 1-2-3 plus: retrait de la housse 66
8.5 Remise en place de la housse 68
8.6 Montage des sangles 68

9.Remarques relatives a l'elimination 72

1. 2 ans de garantie 72

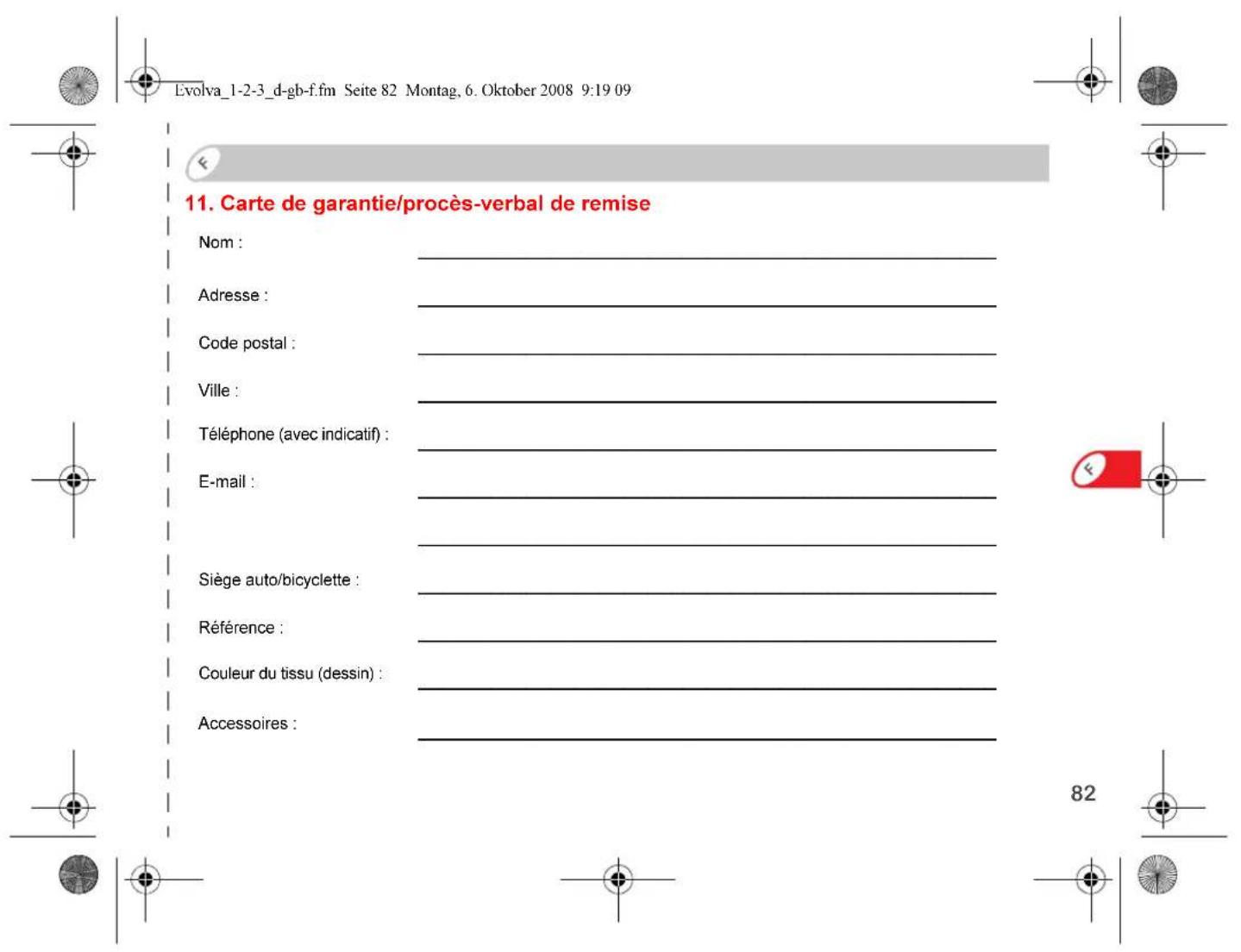

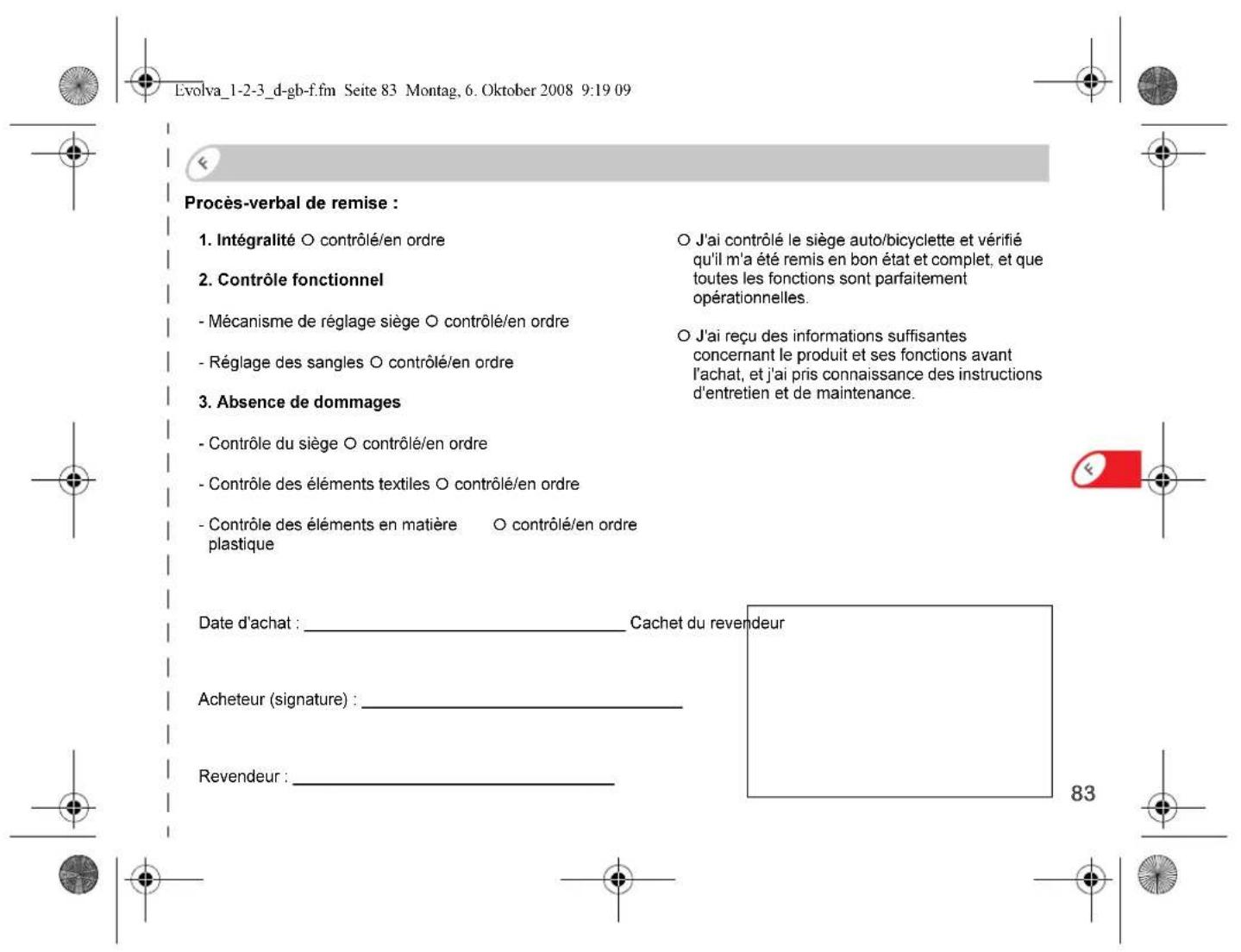

2. Carte de garantie/proces-verbal de remise 82

4

Le modele EVOLVA 1-2-3 est un siège auto répondant aux exigences de la norme ECE R44/04 pour les classes d'age I et II+III.

Pour protégger votre enfant de manière optimale,quel que soit son age,le siège EVOLVA 1-2-3 comporte deux systèmes de sangles:

Siège auto Britax	Examen et homologation selon ECE* R 44/04
	Groupe Poids
EVOLVA 1-2-3	9 à 18 kg

*ECE = norme européen pour les équipements de sécurité

Les enfants dont le poids est inférieur à 15 kg doivent être sécurisés dans le modele EVOLVA 1-2-3avec le harnais à 5 points intégré au siège auto. Nous recommendons d'utiliser le harnais à 5 points jusqu'à ce que vous infant atteigne 18 kg.

Le siège EVOLVA 1-2-3 se monte de manière fixe à l'aide de la ceinture à 3 points du vehicule.

Siège auto Britax	Examen et homologation selon ECE* R 44/04
	Groupe	Poids
EVOLVA 1-2-3	II+III 15	à 36 kg

*ECE norme européenne pour les équipements de sécurité

Les enfants dont le poids est supérieur à 18 kg doivent être sécurisés dans le modele EVOLVA 1-2-3 avec la ceinture à 3 points du vehicule.

Le siège EVOLVA 1-2-3 n'est pas monté fixement dans le vehicule. Il est simplement sécurisé, conjointement à votre enfant, au moyen de la ceinture à 3 points de votre vehicule.

• Ce siège auto est concu, contrôle et homologué conformément aux exigences de la norme europeenne pour les équipements de sécurité pour enfants (ECE R 44/04). Le signe de contrôle E (dans un cercle) et le numero d'homologation se trouvent sur l'étiquette d'homologation (autocollant sur le siège auto).
• Le siège auto perd son homologation des que vous réalisEZ des modifications. Toute modification doit exclusivement etre réalisée par le fabricant.

e siège EVOLVA 1-2-3'est exclusivement réservé à l'installation sécuritaire de votre enfant dans votre vehicule. Il ne convient enaucun cas à un usage domestique en tant que chaise ou jouet.

2. Utilisation dans le vehicule

Danger! Si l'enfant est seulement attaché dans le siège enfant à l'aide d'une ceinture à 2 points, il risque d'être gravement blessé, voire tué, en cas d'accident.

10

N'utilisez jamais ce siege en association avec une ceinture à 2 points!

Voici comment vous pouvez utiliser le siège auto :

dans le sens de la marche oui
dans le sens contraire de la marche non 1)
avec ceinture à 2 points non
avec ceinture à 3 points 2) oui
sur le siège passager oui 3)
sur les sièges arrêté latéraux	oui
sur le siège arrêté central (avec ceinture à 3 points)	oui 4)

(Veuillez respecter les directives en vigueur dans votre pays)

1) L'utilisation sur un siège dirigé dos à la route (p. ex. van, minibus) n'est autorisée que si celui-ci convient également au transport d'adultes. Ce siège ne doit pas être protégé par un airbag
2) La ceinture doit être homologuee selon ECE R 16 (ou une norme comparable),ce qui est par exemple signale par la lettre «E»,«e» inseree dans un cercle et figurant sur l'etiquette de controle.
3) Avec un airbag frontal: reculez le siege le plus possible.
Le cas échéant, respectez les consignes contenues dans le manuel de leur vehicule.
4) Utilisation impossible lorsqu'il n'existe qu'une ceinture à 2 points.

12

Pour protégger vous enfant

• Les principes suivants sont à respecter : Plus la ceinture est proche du corps de votre enfant, plus celui-ci est en sécurité.
• Ne laissiez pas votre enfant dans le siège auto dans la voiture sans surveillance.
• Utilisation sur le siège arrrière: avancez le siège avant de manière à ce que les pieds de votre enfant ne touchent pas le dossier de celui-ci (risques de blessures).
• Les parties en métal et en matière plastique du siège auto se réchauffent en plein soleil. Attention! Notre enfant risque de se brûler. Protégéz le siège auto des rayons du soleil lorsque vous ne l'utilise pas.
• Ne faites monter ou descendre votre enfant que du côte du trottoir.
• Lors des longs trajets, aménagez des pauses afin que votre enfant puisse se dégourdir les jambes.

Pour protéger tous les passagers

En cas de freinage d'urgence ou d'accident, les objets et personnes non attachés risquent de blesser d'autres passagers. Veuillez donc toujours veiller à ce que...

• les dossiers des sièges du vehicule soient verrouillés (enclenchez par exemple la banquette arrêté rabattable),
• tous les objets lourds ou à bords tranchants (par exemple sur la lunette arrête) soient bien fixés,
  -toutes les personnes aient mis leur ceinture,
• le siège auto soit toujours fixé dans la voiture même si aucun enfant ne l'occupe.

Pour protégéurvotrecvhucule

• Sur certaines housses de siège de vehicule recouvertes d'une matière délicate (p. ex. velours, cuir, etc.), l'utilisation de sièges auto risque de laisser des traces.

16

1. Utilisation du siège auto pour des enfants de 9 à 18 kg

4.1 Adaptation des bretelles

Les bretelles bien adaptés garantissant que vous enfant est efficacement maintenu dans le siège auto.

Les bretelles 2 doivent se trouver à la hauteur des épaules de vous enfant ou un peu au-dessus.

Pour adapter la hauteur des bretelles à la taille de votre enfant, procédez comme suit :

Desserrez les sangles autant que possible (voir le point 4.5).
Faites basculer le dispositif de reglage en hauteur des sangles 1 hors de son logement.
Faites glisser le dispositif de reglage en hauteur des sangles 1 à la bonne hauteur pour les bretelles, puis enclenchez-le dans son logement. Attention! Veillez a ce que le dispositif de reglage de I'appui-tete 8 soit dans sa position la plus bajo.

4.2 Réglage de l'inclinaison du siège auto

Pour régler l'une des deux inclinaisons possibles du siège auto avant de le monter dans le vehicule, procédez comme suit :

Astuce! Lors du montage, il peut s'avérer pratique que la ceinture du vehicule soit trop courte lorsque le siège auto est en position verticale.

Basculez la cale 21 vers l'avant ou l'arriere dans la position souhaitee.
- vers l'arrête : pour une position verticale
- vers l'avant : pour s'adosser conforme

4.3 Montage dans le vehicule

Pour fixer votre siège auto au moyen de la ceinture à 3 points de votre vehicule, procédez comme suit :

Placez le siège auto sur le siège du vehicule en l'orientant vers la route.
Gillesz la partie diagonale 6 de la ceinture entre l'appui-tete et la partie laterale 18 du dossier. Attention! Ne torsadez pas la ceinture.

Introduise la partie ventrale 11 de la ceinture dans les guidages rouge clair 12. Attention! Ne torsadez pas la ceinture.
Réunissez les parties diagonale 6 et ventrale 11 de la ceinture sur pres de 80 cm. Attention! Ne torsadez pas la ceinture.

Faites passer la ceinture du vehicule par I'avant au travers du premier guide-ceinture 26 du dossier.

22

Faites pivoter légarement le siège auto par rapport au siège du vehicule.
Faites passer la ceinture du vehicule par l'arriere au travers du deuxieme guide-ceinture 26 et ramenez-la vers l'avant.

Attention! Ne torsadez pas la ceinture.

Introduisez les parties diagonale 6 et ventrale 11 de la ceinture sur le cote du fermoir de la ceinture du vehicule 10 dans les guidages 12.
Enclenchez la languette dans le fermoire de la ceinture 10 du vehicule. CLIC!

Posez un genou dans le siège auto, puis tendez la ceinture du vehicule en procédant comme suit :

Tirez tout d'abord sur la partie diagonale 6 de la ceinture, en bas au niveau du fermoire de la ceinture du vehicule, pour tendre la partie ventrale 11.

Maintenez fermement la partie diagonale 6 de la ceinture en bas, puis tirez au-dessus du guidecinture 26 sur la partie diagonale 6 vers l'avant pour bien tendre la ceinture.

Tirez avec force sur la partie diagonale 6 de la ceinture vers le haut pour tendre l'ensemble de la ceinture du vehicule.

Attention! Le fermoire de la ceinture du vehicule 10 ne doit en aucun cas se trouver dans le guidage 12. Si tel est le cas, essayez sur un autre siège ou tentez de monter le siège auto en position inclinée vers l'arrière (voir 4.2).

Assurez-vous que le siège auto est bien fixé.
Tendez à nouveau la ceinture du vehicule.
Astuce! Tirez le siège auto vers l'avant au niveau du harnais. Il ne doit pas bouger du tout ou très peu.

26

4.4 Comment savoir si le siège auto est bien monté ?

Vérifiez, pour la protection de vous enfant, que...

• le siècle auto est bien fixé dans le vehicule,
• la ceinture du vehicule est bien tendue et n'est pas torsadée,
• la partie ventrale de la ceinture 11 passée bien par les deux guides-ceinture rouge clair 12,

• la partie diagonale de la ceinture 6 passes sur le côte du fermoire de la ceinture du vehicule 10, entre la partie laterale 18 et l'appui-tete 3,

• la languette et le fermoire de la ceinture du vehicule 10 ne se trouvent pas dans les guidages rouge clair 12 du siège auto,

4.5 Desserrage des sangles

Appuyez sur la touche de réglage 13 et tirez les deux bretelles 2 en même temps vers l'avant.

Attention! Ne tirez pas sur les épaulières 14.

30

Desserrez les bretelles 2 (voir le point 4.5).
Ouvrez le femoir de la ceinture 15 (appuyez sur la touche rouge).
Mettez les languettes 16 dans les bandes en caoutchouc 26.
Asseyez vous enfant dans le siege auto.
Passez les bretelles 2 sur les epaules de voterenfant. Attention! Veiliez a ne pas torsader ou inverserles bretelles 2.
Rapprochez les deux languettes 16 l'une de l'autre...

...et enclenchez-les dans le fermoire 15 de maniere audible. CLIC!
Tendez les sangles jusqu'à ce qu'elles soient ajustées aussi pres que possible du corps de votre enfant (voir 4.7).

Attention! Les sangles ventrales 25 doivent passer le plus bas possible, au-dessus de l'aine de votre enfant.

4.7 Serrage des sangles

Tirez sur la sangle de réglage 17, jusqu'à ce que le harnais exerce un mainien homogène et soit ajusté aussi pres que possible du corps de votre enfant.
Attention! Tirez sur la sangle de réglage 17 le plus horizontally possible, ni de bais, ni vers le haut.
Tirez une nouvelle fois sur les épaulières 14 vers le bas.
Tirez sur les bretelles 2, afin de vous assurer que les sangles ventrales 25 sont tendues et que le harnais exerce un maintien homogène.
Tirezouneau sur la sangle de reglage 17, jusqu'acce que le harnais exerce un maintien homogene et soit ajuste aussi pres que possible du corps de votre enfant.

EVOLVA 1-2-3 plus : serrage des sangles avec Click & Safe™

Tirez sur la sangle de réglage 17, jusqu'à ce que l'indicateur de tension du harnais 32 émette un clsc sonore.

Astuce! Tirez sur la sangle de réglage 17 le plus horizontally possible, ni de bais, ni vers le haut.

Tirez une nouvelle fois sur les épaulières 14 vers le bas.
Tirez sur les bretelles 2, afin de vous assurer que les sangles ventrales 25 sont tendues et que le harnais exerce un maintien homogène.
Tirez à nouveau sur la sangle de réglage 17, jusqu'à ce que vous entendiez distinctement un clic.

4.8 Voici comment votre enfant est bien protégé

Vérifiez, pour la protection de votre enfant, que...

• les sangles du siège auto sont bien ajustées contre le corps de votre enfant, sans le comprimer.
  les bretelles 2 sont correctement ajustées,
  les sangles ne sont pas torsadées,
  les languettes 16 sont enclenchées dans le fermoire 15.
  les épaulières 14 sont bien en contact avec le corps de votre enfant.

5. Utilisation du siège auto pour des enfants de 15 à 36 kg

5.1 Demontage du harnais à 5 points

Desserrez les sangles autant que possible (voir le point 4.5).
Faites glisser le dispositif de réglage en hauteur des sangles 1 complètement vers le haut (voir le point 4.1).
Décroches les bretelles 2 de l'objet de liaison 22.
Enclenchez I'elément de liaison 22 en bas du dossier 29, dans son dispositif de fixation 30.

Faites descendre les passants des épaullières 14 de la boute 28 du dispositif de réglage en hauteur des sangles 1.
Retirez les bretelles 2 et les passants des épaulières 14 des fentes pour ceinture.
Ouvrez la fermetre velcro du rembourse de l'entre-jambes 23 et retirez-le.

BY9E-SL

0

Décrochez la sangle de réglage 17 de la plaque métallique 19.
Poussez la plaque métallique 19, grâce à laquelle le fermoire 15 est fixé à la coque du siècle, en position verticale au travers de la fente pour ceinture 20.
Ouvrez alors le fermoire 15.

Faites passer les sangles et les languettes 16 au travers de la fente pour ceinture ventrale de la housse.
Placez le fermoir 15 sous la housse, dans le compartment de rangement 31 situé dans le dossier 29.

Enoncez la sangle de réglage 17 sous la housse.
Fixez les epaullieres 14 et les bretelles 2 dans les passants en caoutchouc 27 au niveau des guides-ceinture 26.

5.2 Reglage en hauteur de l'appui-tete

Un réglage correct de l'appuié-tête 3 garantit le positionnement optimal de la partie diagonale de la ceinture 6 et offre à votre enfant la protection et le comfort souhaïtes. Vous pouvez enclencher la hauteur de l'appuié-tête 3 dans 5 positions différentes :

L'appui-tete 3 doit être régile de façon à ce que l'on puisse passer deux doigts entre les épaules de votre enfant et l'appui-tete 3.

Pour adapter la hauteur de l'appui-tête 3 à la taille de votre enfant, procédez comme suit :

Placez le dispositif de réglage en hauteur des sangles 1 dans sa position la plus haute (voir 4.1).
Faites asseoir votre enfant dans le siège auto.
Placez-vous main à l'arrière de l'appui-tete 3, puis tirez le dispositif de réglage de l'appui-tete 8 vers le haut. L'appui-tete 3 est à présent déverrouillé.

Vous pouvez maintainant regler l'appui-tete deverrouille 3 a la hauteur souhaiette.
Des que vous relachez le dispositif de reglage de l'appui-tete 8, l'appui-tete 3 se bloque.

44

5.3 Réglage de l'inclinaison du siège auto

Vous pouvez regler le siège auto selon deux inclinaisons, comme indiqué au point 4.2.

Attention! Pour les enfants mesurant plus d'1,20 m, le siège EVOLVA 1-2-3 ne doit être utilisé qu'en position inclinée, avec la cale 21 place à l'avant.

5.4 Attacher votre enfant

Pour attacher votre enfant et le siège auto au moyen de la ceinture à 3 points de votre vehicule, précédez comme suit :

1. Positionnez la ceinture.
   Placez le siege auto sur le siege du vehicule. Attention! Si vous enfant mesure plus d'1,20 m, utilisez uniquement ce siege auto en position inclinee, avec la cale 21 place a I'avant (voir 5.3).

46

Faites asseoir votre enfant dans le siège auto.
Tirez sur la ceinture et passez-la devant vous enfant jusqu'au fermoir de la ceinture de votre vehicule 10. Attention! Ne torsadez pas la ceinture.

Enclenchez la languette dans le fermoire de la ceinture 10 du vehicule. CLIC!

1. Passez la ceinture du vehicule dans les guides-ceinture rouges du siège auto.

Introduisez les parties diagonale 6 et ventrale 11 de la ceinture sur le cote du fermoir de la ceinture du vehicule 10 dans le guidage rouge clair 12. Attention! Le fermoir de la ceinture du vehicule 10 ne doit pas se trouver sur le guidage rouge clair 12.
Introduise la partie ventrale de la ceinture 11 dans le guidage de ceinture rouge clair 12 situé de l'autre cote. Attention! Des deux côtes, la partie ventrale de la ceinture 11 doit passer le plus bas possible, au-dessus de l'aine de votre enfant.

48

Insérez la partie diagonale 6 de la ceinture dans le support de sangle rouge foncé 7 de l'appui-tète 3, jusqu'à ce qu'elle repose complètement dans le support de sangle 7 sans être torsadée.

Vérifiez que la partie diagonale 6 de la ceinture passage sur la clavicule de votre enfant et non sur son cou. Astuce! Vous pouvez maintainant régler l'appui-té 3 du vehicule à la hauteur souhaiée.

Attention! La partie diagonale 6 de la ceinture doit être positionnée en biais vers l'arrière. Astuce! Vous pouvez modifier la direction de la ceinture à l'aide du dispositif de réglage de la ceinture de votre vehicule.
Attention! La partie diagonale 6 de la ceinture ne doit jamais être dirigée vers l'avant en direction du dispositif de réglage de la ceinture du vehicule. Astuce! Dans le cas contraire, tentez d'installé siège auto sur un autre siège à l'arrête.
Tendez la ceinture du vehicule en tirant sur la partie diagonale 6.

50

5.5 Voici comment votre enfant est bien protégé

Vérifiez, pour la protection de cette enfant, que...

la partie ventrale 11 de la ceinture
passe bien de part et d'autre par les guidesceinture rouge clair 12,
la partie diagonale 6 de la ceinture passee
eigalement sur le cote du fermoir de la ceinture
du vehicule 10 dans le guidage rouge clair 12,
- la partie diagonale 6 de la ceinture traverse bien le support de sangle rouge foncé 7 de l'appui-tête 3,
- la partie diagonale 6 de la ceinture est dirigée en biais vers l'arrière,
- les ceintures sont tendues et non torsadées,

le femoir de la ceinture du vehicule 10 ne repose pas sur le guidage rouge clair 12 ou la coque du siege.

6. EVOLVA 1-2-3 plus : réglage de la largeur du dossier

Vous ave la possibite de regler la largeur du.
dosier 29 du siège Evolva 1-2-3 plus.

Poussez les deux dispositifs de réglage de la largeur 24 gris clair situés à l'extérieur des parties latérales 18 vers l'avant ou l'arrière jusqu'à la position souhaitée.

• vers l'arrière: le siège s'élargit
• vers l'avant : le siège devient plus étroit

7. Utilisation des portegobetelets pivotants

Attention! Afin d'éviter toute blessure, n'utilise jamais ces supports pour...

des boissons chaudes
des objets tranchants ou pointus (par ex. des crayons)
des objets durs et lourds (par ex. des canettes en alu)

Faites basculer le portegobelet 4 vers le haut ou l'extérieur, jusqu'à ce qu'il s'enclenche.

54

8. Consignes d'entretien

Pour conserver l'efficacité de la protection

• En cas de collision à une vitesse supérieure à 10 km/h, il est possible que le siège auto soit endommagé, les dégats n'étant pasforcément visibles. Dans ce cas, le siège auto doit être remplace. Veuiliez éliminer l'ancien siège auto de manière appropriée (voir le point 9).
• Contrôlez régulierement l'etat de toutes les pièces importantes. Assurez-vous du bon fonctionnement de toutes les pièces mécaniques.
• Veillez à ce que le siège auto ne soit pas coince entre des objets durs (porte du vehicule, glissiere du siège, etc.), ce qui risquerait de l'endommager.
• Faites imperativement contrôle un siège auto endommagé (par exemple, après une chute) par le fabricant.
• Ne graissez, ni huilez jamais les pièces du siège auto.

56

• Conservez le siège auto dans un lieu approprié lorsqu'vous ne l'utilise pas. Ne posez aucun objet lourd sur le siège auto. Ne l'entrepose jamais à proximité des sources de chaleur ou exposé à la lumière directe du soleil.

8.1 Entretien du fermoir de ceinture

Le bon fonctionnement du fermoir contribue de maniere essentielle à la sécurité. Dans la plupart des cas, les dysfonctionnements du fermoir sont causés par l'encrassement.

Dysfonctionnements

L'éjection des languettes est ralentie lors de l'actionnement de la touche rouge.
- Les languettes ne s'enclenchent plus (rejet hors du fermoire).
- Les languettes s'enclenchent sans « cli c » audible.
- Les languettes sont freinées lors de l'introduction (impression de blocage pâteux).
- Le fermoire ne peut être ouvert qu'en appliquant une grande force.

58

Vous pouvez laver le fermoire pour qu'il fonctionne de nouveau parfaitement :

1. Demontage du fermoire (voir le point 5.1)
2. Lavage du fermoire

Faites tremper le fermoire 15 dans de l'eau chaude savonneuse (savon doux) pendant au moins 1 heures. Rincez-le, puis laissez-le secher.
3. Remontage du fermoire
Poussez la plaque métallique 19 en position verticale, du haut vers le bas, au travers de la fente pour ceinture 20 dans la housse et au travers de la coque de siège. Tirez fortement sur le fermoire 15 pour contrôler sa fixation.
Fixez le rembourse de I'entre-jambes 23.

Dysfonctionnement

• Les languettes 16 ne peuvent plus etre introduites dans le fermoire 15.

Remede

Appuyez sur la touche rouge afin de déverrouiller le fermoire 15.

60

Veillez a utiliser uniquement une housse de rechange Britax, car la housse représenté un élément fonctionnel essentiel du système. Les housses de rechange sont disponibles dans les magasins spécialisés.

Le siege auto ne doit pas etre utilise sans housse.

• La housse peut être enlevée et lavée en machine à 30^ avec une lessive pour linge délicat. Respectez les instructions de lavage figurant sur l'étiquette de la housse. Si vous lavaze la housse à des températures supérieures à 30^ , le tissu risque de déteindre. N'essorez pas la housse et ne la mettez enaucun cas dans un seche-linge (le tissu risque de se decoller du rembourse).
• Vous pouvez laver les éléments en matière plastique à l'eau savonneuse. N'utilise pas de détergents ou de produits corrosifs (des solvants, par exemple).
  Les sangles peuvent etre lavees a I'eau savonneuse tiede. Attention! N'enlevez jamais les languettes 16 des sangles.

62

• Vous pouvez démonter les épaulières23 et les laver à l'eau savonneuse tiède.

Attention! Les épaulières 23 réduisent le risque de blessure de votre enfant en cas d'accident.

Utilisez toujours ce siège auto avec les épaulières 14.

8.3 Retrait de la housse

Décrochez tout d'abord le harnais (voir le point 5.1).
Placez l'appui-tete 3 complètement vers le haut.
Décrochez les élastiques de la housse et les passants en caoutchouc situés sous le bord de la coque.
Retirez la housse de I'appui-tete 3.

Sur la partie inférieure du siège, décrochez les passants en caoutchouc de la housse au niveau du porte-gobelet 4.
Faites passer la housse avec l'évidement pardessus l'appui-tete 3.

64

Desserrez les bretelles (voir le point 4.5).
Ouvrez la fermetre velocro du rembourse de I'entre-jambes 23 et retirez-le.
Ouvrez les boutons-pressions 5 à gauche et à droite de la housse du dossier 29 et de l'appui-tete 3.
Décrochez les élastiques de la housse et les passants en caoutchouc situés sous le bord de la coque.
Retirez la housse de l'appui-tete 3.
Sortez le fermoir de la ceinture 15 et la sangle de réglage 17 de la housse.

Sur la partie inférieure du siège, décrochez les passants en caoutchouc de la housse au niveau du porte-gobelet 4.
Faites passer la housse avec I'évidement pardessus l'appui-tete 3.

Procedez simplement à l'inverse des points 8.3/8.4.
Attention! Assurez-vous que les sangles ne sont pas torsadées et qu'elles ont bien été passées dans les fentes pour ceinture de la housse.

8.6 Montage des sangles

Poussez la plaque métallique 19 en position verticale, du haut vers le bas, au travers de la fente pour ceinture 20.

Attention! Tirez fortement sur le femoir 15 pour controler sa fixation.

Enfilez les bretelles 2 avec les languettes 16 dans la housse.
Fixez le rembourse de l'entre-jambes 23.
Enclenchez les languettes 16 dans le fermoire de la ceinture (voir le point 5.4).

Attention! Veillez à ne pas torsader ni inverser les bretelles.

68

Place les épaulières 14 sur les bretelles 2.
Placez le dispositif de réglage de l'appui-tête 8 dans sa position la plus haute (voir le point 5.2).

Faites glisser les passants des épaulières 14 dans les fentes pour ceinture.
Faites glisser les passants des épaulières 14 sur la boucle 28 du dispositif de réglage en hauteur des sangles 1.

Faites passer les bretelles 2 dans les fentes pour ceinture 5 et dans le dispositif de réglage en hauteur des sangles 1. Attention! Veillez à ne pas torsader ni inverser les bretelles.
Raccrochez les bretelles 2 à l'objet de liaison 22.

70

9. Remarques relatives à l'élimination Veuillez respecter les directives en vigueur dans votre pays.

Élimination de l'emballage
	Conteneur pour le carton
Élimination des pièces détachées
Housse Déchets résiduels, recyclage thermique
Éléments en matière plastique	Suivant le marquage, dans le conteneur spécifique prévu à cet usage
Pièces métalliques Conteneur pour métaux
Fermoire et languettes	Déchets résiduels

72

10. 2 ans de garantie

Nous accordons une garantie de 2 ans pour cesiège auto/bicyclette en ce qui concerne les defautsdefabrication ou de materiaiu. La garantie debute lejour de l'achat. Pour apporter la preuve de lagarantie,veuillez conserver pendant toute la duréede la garantie : la carte de garantie remplie,leproces-verbal de remise que vous avez signe ainsi

que la facture d'achat

Pour toute réclamation, le bon de garantie doit être joint au siège infant. La prestation de garantie est limitée aux sièges auto/bicyclette qui ont été utilisés conformément à l'usage prévu et qui sont renvoyés propres et complets.

La garantie ne couvre pas les défauts suivants :

• usure naturelle et dommages dus à une sollicitation excessive
  dommages dus a une utilisation inappropriée ou non conforme

Cas de garantie ou non?

Tissus : tous nos tissus répondent à des exigences élevées quant à la résistance des couleurs aux rayons UV. Malgré tout, les tissus se décolorent lorsqu'ils sont soumis aux rayons UV. Dans ce cas, il ne s'agit pas d'un défaut de matériel, mais d'une usure normale qui n'est pas couverte par la garantie.

74

Fermoir: au cas où le fermoir désenterait des dysfonctionnements, ceux-ci sont souvent dus aux encrassements qui peuvent etre enleves par lavage. Veuillez vous conformer aux instructions de votre mode d'emploi.

En cas de recours en garantie, veuillez vous adresser immédiatement à votre revendeur spécialise. Il vous assistera volunteers. Lors duTraitement des réclamations, les taux d'amortissement spécifiques au produit sont appliqués. Pour cela, veuillez consulter nos conditions générales de vente disponibles auprès de leur revendeur.

Utilisation, entretien et maintenance

Le siège auto/bicyclette doit êtreTraitse conformément au mode d'emploi. Nous signalons expressement que seuls les accessoires et les pieces de rechange d'origine doiventetre utilisés.

76

6. EVOLVA 1-2-3 plus :

2. Anvendelseikoretojet
