BSX4TQP - Imprimante d'étiquettes TEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'imprimante	Imprimante d'étiquettes thermique
Résolution d'impression	300 dpi
Vitesse d'impression	Jusqu'à 150 mm/s
Largeur d'impression	Max 108 mm
Connectivité	USB, Ethernet, Wi-Fi (selon modèle)
Compatibilité des systèmes	Windows, macOS, Linux
Type de supports	Étiquettes en rouleau, étiquettes adhésives
Entretien	Nettoyage régulier des têtes d'impression et des rouleaux
Durée de vie des consommables	Variable selon l'utilisation et le type d'étiquettes
Normes de sécurité	CE, RoHS
Dimensions	Compact, adapté pour les espaces de travail restreints
Poids	Environ 2 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - BSX4TQP TEC

Comment installer l'imprimante TEC BSX4TQP ?

Pour installer l'imprimante TEC BSX4TQP, commencez par déballer l'appareil et le placer sur une surface plane. Connectez le câble d'alimentation et le câble USB à votre ordinateur. Installez le logiciel fourni à l'aide du CD ou téléchargez-le depuis le site officiel. Suivez les instructions à l'écran pour terminer l'installation.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'imprimante. Assurez-vous que la prise fonctionne en y branchant un autre appareil. Si l'imprimante ne s'allume toujours pas, contactez le support technique.

Comment résoudre le problème d'impression floue ?

Pour résoudre l'impression floue, vérifiez la qualité du papier étiquette utilisé et assurez-vous qu'il est compatible avec l'imprimante. Nettoyez la tête d'impression avec un chiffon doux et vérifiez que les cartouches d'encre ne sont pas vides. Vous pouvez également ajuster les paramètres d'impression dans le logiciel.

Que faire si l'imprimante ne reconnait pas le papier ?

Assurez-vous que le papier étiquette est chargé correctement dans le compartiment. Vérifiez que le type de papier sélectionné dans les paramètres d'impression correspond à celui que vous utilisez. Si le problème persiste, nettoyez les capteurs de détection du papier.

Comment changer le rouleau d'étiquettes ?

Pour changer le rouleau d'étiquettes, ouvrez le couvercle de l'imprimante. Retirez le rouleau vide et placez le nouveau rouleau en vous assurant que le papier se déroule dans le bon sens. Refermez le couvercle et alignez le papier avec les guides.

L'imprimante émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un bourrage papier ou un problème mécanique. Vérifiez l'intérieur de l'imprimante pour toute obstruction et retirez délicatement le papier coincé. Si le bruit persiste après le nettoyage, contactez le service après-vente.

Comment mettre à jour le firmware de l'imprimante ?

Pour mettre à jour le firmware, visitez le site officiel de TEC et téléchargez la dernière version du firmware pour le modèle BSX4TQP. Suivez les instructions fournies pour effectuer la mise à jour via le logiciel de l'imprimante.

L'imprimante ne se connecte pas au réseau, que faire ?

Vérifiez que l'imprimante est connectée au même réseau que votre ordinateur. Assurez-vous que le Wi-Fi est activé sur l'imprimante et que le mot de passe du réseau est correct. Redémarrez l'imprimante et le routeur si nécessaire.

MODE D'EMPLOI BSX4TQP TEC

Résumé des précautions

La sécurité personnelle lors de la manipulation ou de l'entretien du matériel est extrémement importante. Les averissements et précautions nécessaires à la manipulation en toute sécurité du matériel sont inclus dans ce manuel. Les averissements et précautions contenus dans ce manuel doivent être lus et assimilés avant toute manipulation ou entretien.

Ne tentez pas d'effectuer des réparations ou des modifications sur ce matériel. Si une erreur se produit qui ne peut être résolue en suivant les instructions de ce manuel, foupez le courant, déconnectez le cable secteur et contactez votre revendeur/agréé TOSHIBA TEC pour une assistance technique.

Explication des symboles

Ce symbole signale une mise en garde (ou des précautions).

Le dessin à l'intérieur du △ symbole précise qu'elle est l'action à exécuter.

(Le symbole ci-contre indique une précaution d'ordre général.)

Ce symbole signale une action interdite (interdictions).

Le dessin à l'intérieur ou pres du symbole précise qu'elle est l'action interdite.

(Le symbole ci-contre indique "Ne pas démonter".)

Ce symbole indique une action à effectuer.

Le dessin à l'intérieur du ● symbole précise qu'elle est l'action à exécuter.

(Le symbole ci-contre indique "Retirer la fiche secteur de la prise".)

ATTENTION

Indique un danger de mort ou de blessures graves si l'équipement est utilisé en négligeant ces instructions.

Interdiction d'utiliser une tension autre que celle speclifiée

Ne faites pas fonctionner la machine avec une tension électrique différente de cette indiquée sur la plaquette des caractéristiques. Ceci pourrait provoquer un incendie ou une electrocution.

Interdit

Ne branchez pas et ne débranchez pas la fiche secteur avec les mains mouillées. Vous risqueriez une électrocution.

Interdit

Si la machine partage une meme prise avec d'autres apparèels consommant beaucoup d'électricité, il y aura des fluctuations de tension importantes lorsque ces apparèels fonctionnent. Pour éviter une anomiale causée par de telles fluctuations, ne branche pas d'autres apparèels à la meme prise que la machine.

Interdit

Ne placez pas d'objets metalliques ou de recipients contenant un liquide (vases, pots de fleurs, tasses, etc.) sur la machine. Un objet metallique ou un liquide peut provoquer un incendie ou une electrocution s'il penetre accidentellement dans la machine.

Interdit

N'introduisez pas et ne faites pas tomber de pieces métalliques, de matières inflammables ou d'autres objets dans les ouvertures d'áération de la machine. Ils peuvent provoir un incendie ou une électrocution.

Interedit

N'essayez pas de réparer ou de modifier vous-même la machine. Ceci pourrait provoquer un incendie ou une électrocution. Pour toute question sur les réparations, adressez-vous à votre revendeur (ou au service après-venture).

Débranche la fiche.

Si les machines tombent, ou que leur capot est endommagé, commencez par positionner le bouton marche/arrêt sur arrêt et par déconnecter le cable secteur de la prise murale. Ensuite, contactez votre revendeur/agré TOSHIBA TEC pour une assistance technique. Une utilisation prolongée de l'imprimante dans ces conditions peut être source d'incendie ou de chic électrique.

Debranche la fiche.

Une utilisation prolongée de l'imprimante dans une condition anomale, comme par exemple lorsque l'imprimante produit de la fume ou des odeurs étrangès peut être source d'incendie ou de choc électrique. Dans ce cas, eteignez immeditatement l'interrupteur marche/arrêt et déconnectez le cable secteur de la prise murale. Ensuite, contactez votre revendeur/agree TOSHIBA TEC pour une assistance technique.

Débranche la fiche.	Si des corps étrangers (fragments de métal, eau, liquides) pénérent à l'intérieur de la machine, commences par positionner le bouton marché/arrêt sur arrêt et par déconnecter le cable secteur de la prise murale. Ensuite, contactez vos reventre agréce TOSHIBA TEC pour une assistance technique. Une utilisation prolongée de l'imprimaente dans ces conditions peut être source d'accordie ou de chic électrique.	Débranche la fiche.	Pour débrancher le cable d'alimentation, tirez-le par la prise. Ne tirez pas directement sur le cable. Ceci pourrait sectionner et exposer les fils internes du cable et cause un incendie ou une électrocution.
Connectez un fil de terre.	Assurez que vos ne给您 installation est correctement relié à la terre. Une mauvaise installation peut provoquer un début d'accordie ou un choc électrique.	Démontage interdit	Ne pas retirer les capots, réparer ou modifier l'imprimante par vous-même. Vous pouze receiveoir un choc électrique ou vous blessé par des bords tranchants dans l'imprimante.
PRECAUTION Indique un risque de blessures ou de dommages si l'équipement est utilisé en négligeant ces instructions.
Précautions Les précautions suivantes vous permetront d'avoir un fonctionnement correct de l'imprimante. • Evitez les endroits qui seront les conditions défavorables suivantes: * Température hors des specifications * Exposition directe au soleil * Humidité élevée * Alimentation secteur partagée avec * Vibrations excessives * Poussière/Gaz d'autres dispositifs. Nettoyez le couvercle en l'essuyant au moyen d'un chiffon sec ou d'un chiffon imbibé de détergent. NE JAMAIS UTILISER DE DILUANT NI D'AUTRES SOLVANTS VOLATILES sur les capots en platique. Utilisé des étiquettes et des rubans recommends par TOSHIBA TEC. N'entrepose pas les films et media à un endroit où ils seront exposés à la luzière directe du soleil, à des températures elevées, à une humidity importante, à de la poussière ou à des gaz. Assurez-vous d'utiliser l'imprimante sur une surface plane. Toute information mémoriée dans la mémoire de l'imprimante peut être perdue lors d'une erreur d'impression. Evitez d'utiliser cet équipement sur la même ligne secteur que des appareils de forte puissance ou susceptibles d'émettre des interférences. Eteindre l'imprimante lors des interventions à l'intérieur ou lors des nettoyages. s'assurer de garder l'environnement de travail à l'abri de l'électricité statique. Ne place pas d'objets lourds sur la machine. Ils pouraient tomber et blesser quelqu'un. Ne bouchez pas les ouvertures d'aération de la machine. La chaleur s'accumulait à l'intérieur et pourrait provoquer un incendie. Ne pas s'appuyer contre l'imprimante Celle-ci peut tomber et vous pouze être blessé. Faire attention au couteau de l'imprimante. Débranche l'imprimante lorsqu'ellen n'est pas utilisée pendant une longue période.
Au sujet de la maintenance • Faites appel à nos services de maintenance. Après avoir reçu le matériel, prenez contact avec vos revendeu agréé TOSHIBA TEC pour une visite de maintenance annuelle, de manière à effectuer un nettoyage complèt de l'intérieur de la machine. Autrement, la poussière qui s'accume à l'intérieur de la machine peut être source d'accordie ou de mauvais fonctionnement. Le nettoyage est particulièrement nécessaire avant les saisons humides ou pluvieuses. • Nos services de maintenance effectuent les vérifications périodiques et les autres opérations nécessaires à maintenir la qualité et la performance des imprimantes. Prévenant de ce fait les problèmes. Pour tous détails, consultez vos revendeu agréé TOSHIBA TEC. • Utilisations d'insecticides et d'autres produits. N'expose pas les machines aux insecticides ou à autres solvants volatiles, dans la mesure où cela peut endommager les capots ou entraîner un écaillage de la peinture.

TABLE DES MATIERES

Page

1. PRESENTATION F1-1

1.1 Introduction F1-1
1.2 Caracteristiques F1-1
1.3 Déballage F1-1
1.4 Accessoires F1-2
1.5 Aspect F1-3

1.5.1 Dimensions F1-3
1.5.2Vue Avant F1-3
1.5.3VueArriere F1-3
1.5.4 Panneau de Contrôle F1-4
1.5.5 Intérieur.. F1-4

2. INSTALLATION DE L'IMPRIMANTE F2-1

2.1 Précautions.. F2-1
2.2 Avant la mise en Route.. F2-2
2.3 Installation du Filtre sur le Ventilateur.. F2-2
2.4 Connexion des Cables a touvre Imprimante.. F2-3
2.5 Connexion du Cable Secteur.. F2-4
2.6 Mise en Route de l'Imprimante F2-5

2.6.1 Mise en Route de l'Imprimante F2-5
2.6.2 Arrêt de l'Imprimante F2-5

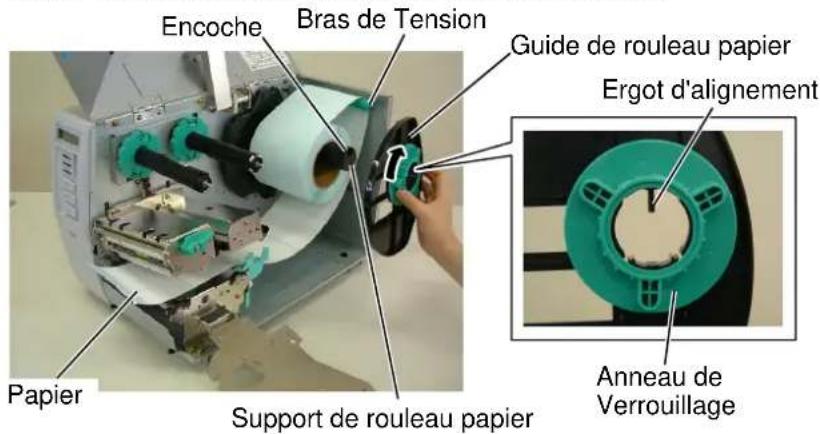

2.7Chargement du Media . F2-6

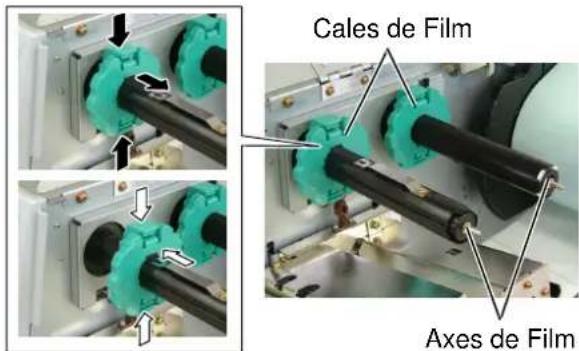

2.8Chargement du Film . F2-11

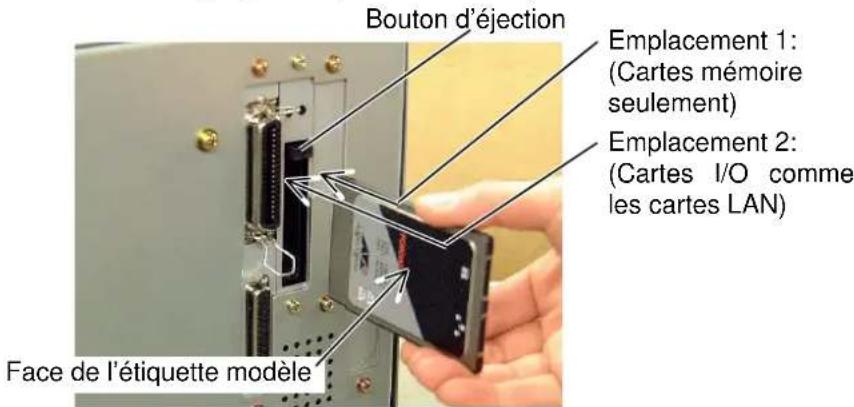

2.9 Insertion des Cartes Optionnelles PCMCIA F2-12

2.10 Test d'Impression F2-13

3. MODE EN LIGNE F3-1

3.1 Panneau de Contrôle.. F3-1
3.2 Fonctionnement F3-2
3.3 Ré-Initialisation F3-2
3.4 Mode Vidage Hexa F3-3

4. MAINTENANCE F4-1

4.1 Entretien F4-1

4.1.1 Tete d'Impression, Rouleaux et Cellules.. F4-1
4.1.2 Capot, Face Avant.. F4-2

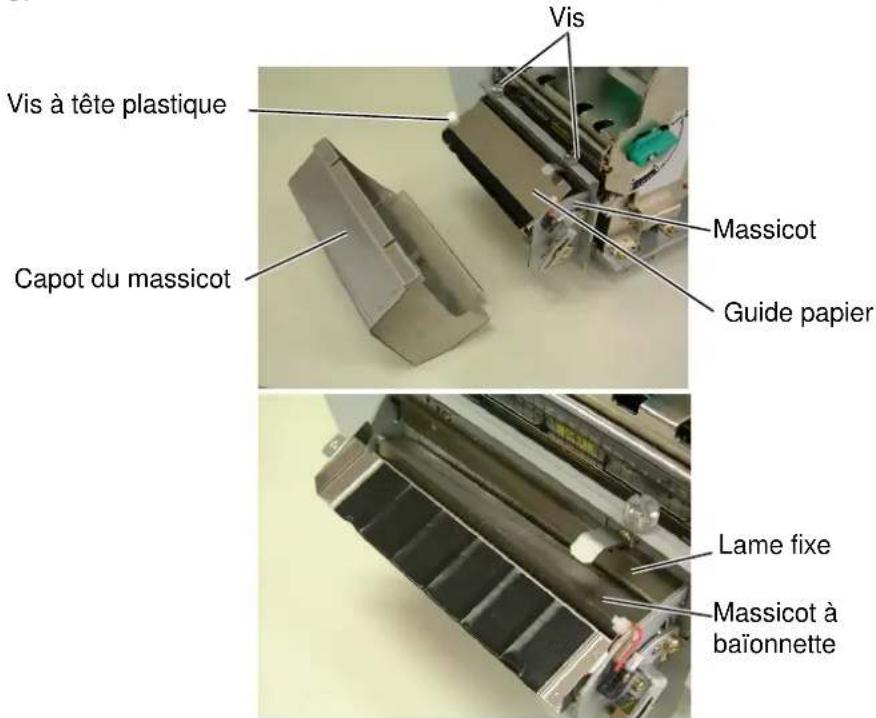

4.1.3 Massicot Optionnel F4-2

4.2 Précautions de Manipulation du Media et du Film.. F4-3

5. DEPISTAGE DES PANNES F5-1

5.1 Messages d'Erreur.. F5-1
5.2 Problèmes Possibles F5-2

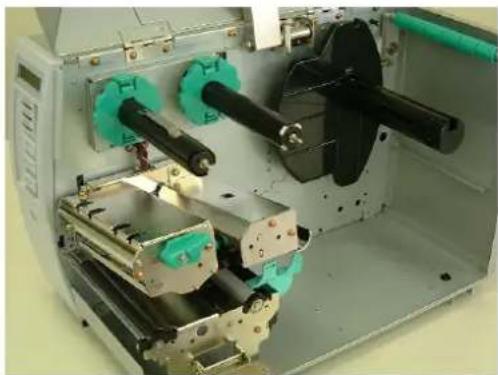

5.3 Enlever les Bourrages F5-3
5.4 Reglage de la Detection F5-4

ANNEXE 1 SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

A1.1 Imprimante . FA1-1
A1.2 Options . FA1-2
A1.3 Media . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

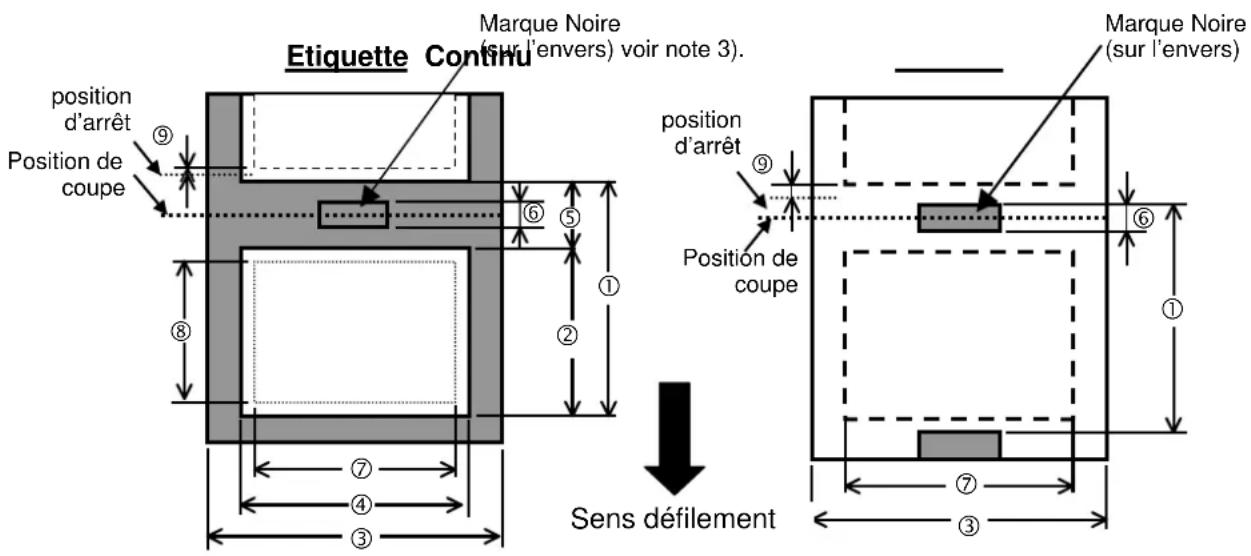

A1.3.1 Types de Medias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

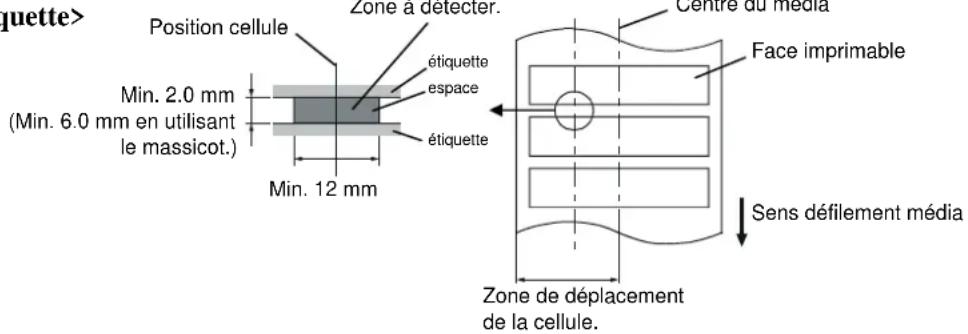

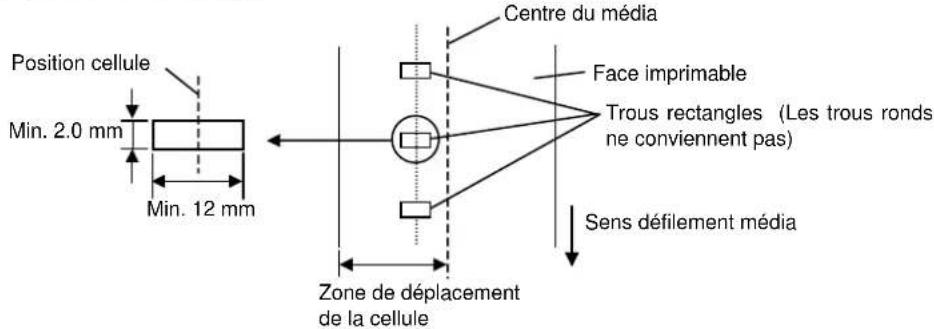

A1.3.2 Zone de Detection de la Cellule Echenillage.. .FA1-3

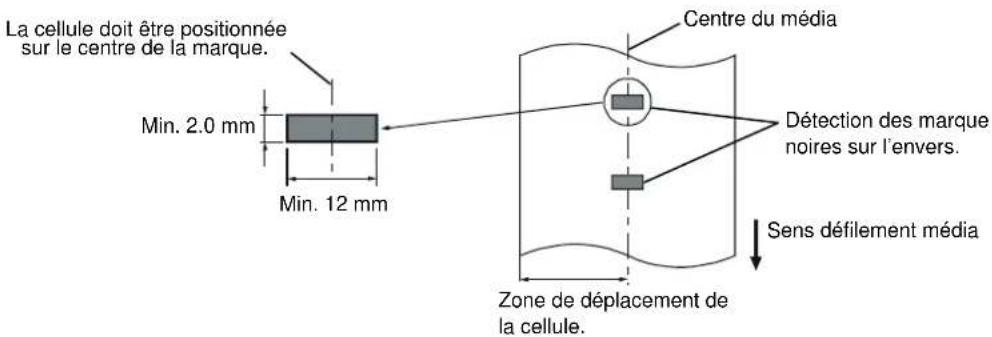

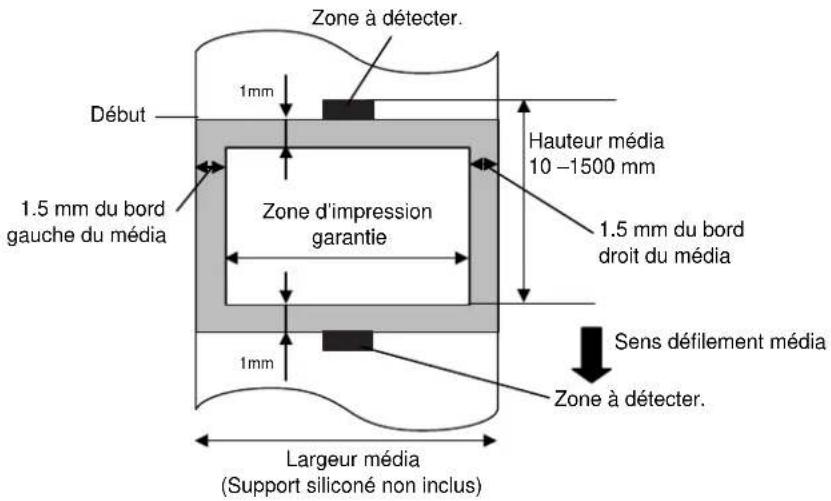

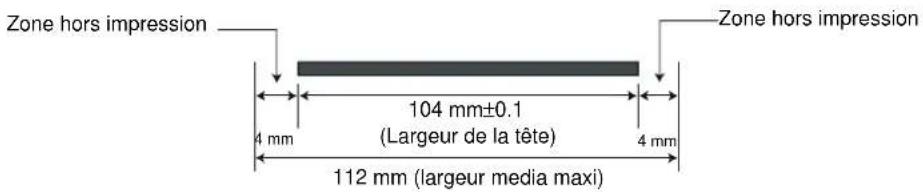

A1.3.3 Zone de Detection de la Cellule Marque Noire .FA1-4 A1.3.4 Zone d'Impression Effective . FA1-4
A1.4 Film . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ANNEXE 2 MESSAGES ET VOYANTS.. .FA2-1

ANNEXE 3 INTERFACE. .FA3-1

ANNEXE 4 EXAMPLES D'IMPRESSION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

GLOSSaire

INDEX

AVERTISSEMENT!

Ceci est un produit de Classe A. Dans un environnement domestique, ce produit peut cause des interférences radio, et dans ce cas l'utilisateur pourrait être améné à prendre les mesures nécessaires.

ATTENTION!

1. Ce manuel ne peut etre copie, en entier ni en partie, sans l'autorisation ecrite prealable de TOSHIBA TEC.
2. Le contenu de ce manuel est susceptible d'être modifié sans préavis.
3. Veuillez contacter votre représentant local pour toutes questions relatives à ce manuel.

1. PRESENTATION

1.1 Introduction

Merci d'avoir besoin l'imprimante TEC B-SX4T. Ce Mode d'Emploi contient les informations generales depuis l'installation jusqu'à la réalisation des tests internes d'impression ; lique-le avec attention pour obtenir le meilleur de votre imprimante et augmenter sa durée de vie. Reportez-vous à ce manuel qui fournit des réponses à la plupart de vos interrogations, et conservez-le en lieu sur pour un usage futuro. Veuillez contacter vous représentant local pour toute question concernant ce manuel.

1.2 Caractéristiques

Les caractéristiques de cette imprimante sont les suivantes:

• Le bloc de la tête d'impression s'ouvre largement et assure un chargement facile du média et du film.
• Des médias de types très variés peuvent être utilisés, grâce aux cellules de synchronisation qui sont mobiles depuis le centre jusqu'à bord gauche du média.
• Avec la carte d'interface optionnelle, les fonctions reseau telles que la télémaintenance ou d'autres fonctions reseau avancées sont disponibles.
• Un mécanisme de conception avancée, permettant une impression nette et claire aux vitesses de 76.2 ~mm / s (3 pouces/seconde), 152.4 mm/s (6 pouces/s) ou 254 ~mm / s (10 pouces/s), grâce à la tête d'impression en résolution de 8 points au mm spécifique conçue à cet effet.

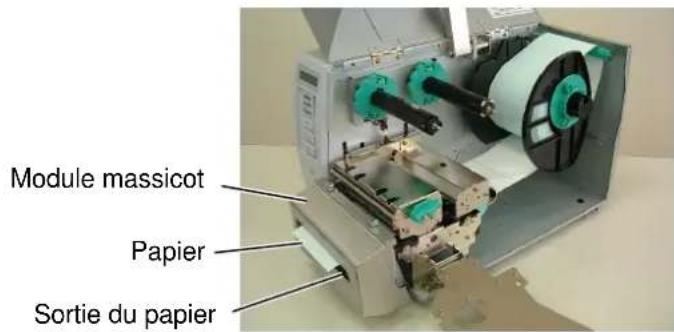

• Les options disponibles en option sont nombreuses : module massicot, module de pré-décollage, Module économiqueur de ruban, carte interface PCMCIA, carte interface port I/O, carte interface réseau et carte interface port USB.

1.3 Déballage

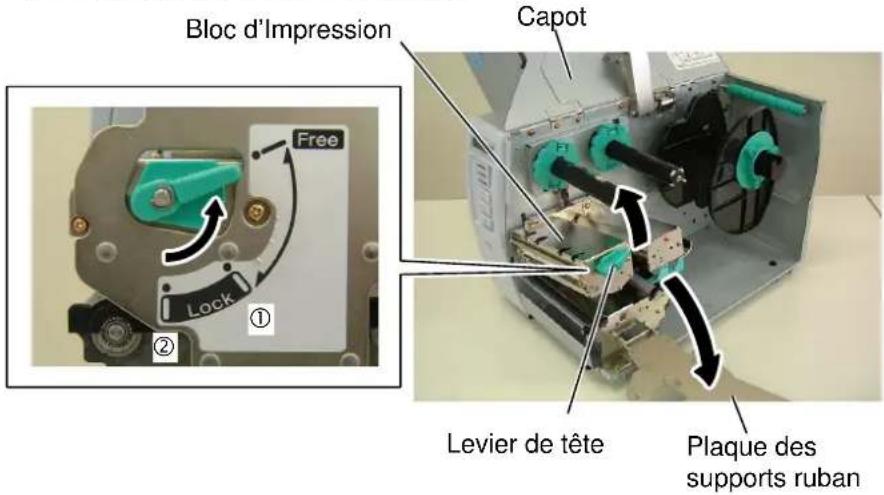

NOTES:

1. Recherche tout dommage ou rayure sur votre imprimante. Cependant, veuillez notes que TOSHIBA TEC décline toute responsabilité pour chaque dommage subi pendant le transport de l'imprimante.
2. Conservez les cartons et les cales pour un évientuel transport de l'imprimante.

Prenoz soit de déballer votre imprimante en suivant les instructions de la notice jointe dans l'emballage.

1.4 Accessoires

Lors du déballage de l'imprimante, assurez-vous que tous les accessoires sont prênts.

Cable d'alimentation US (1 pc.) (Ref. FBCB0030203) modele QQ seulement

Cable d'alimentation EU (1 pc.) (Ref. EKA-0030001) modele QP seulement

Filtre de ventilateur (1 pc.) (Réf. FMBB0036801)

1.5 Aspect

Les noms de pieces ou d'options presentés dans cette section sont ceux utilisés par la suite de ce manuel.

1.5.1 Dimensions

Dimensions en pouces (mm)

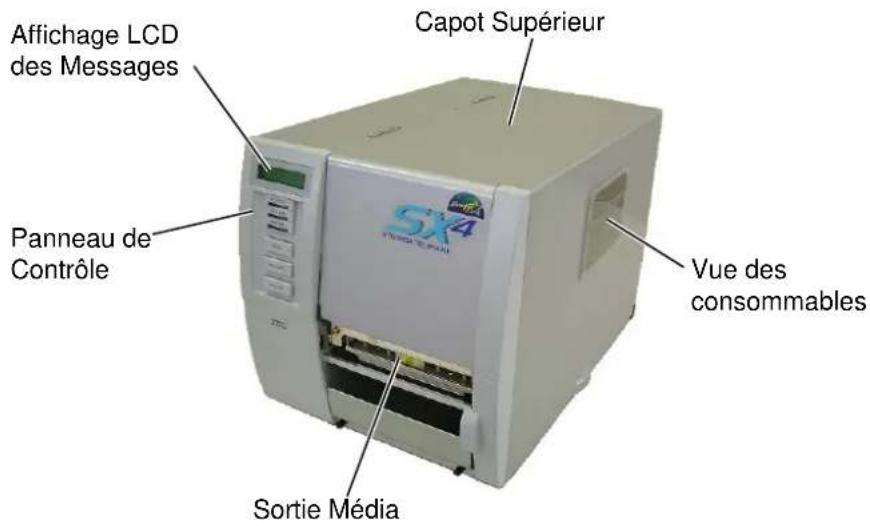

1.5.2 Vue Avant

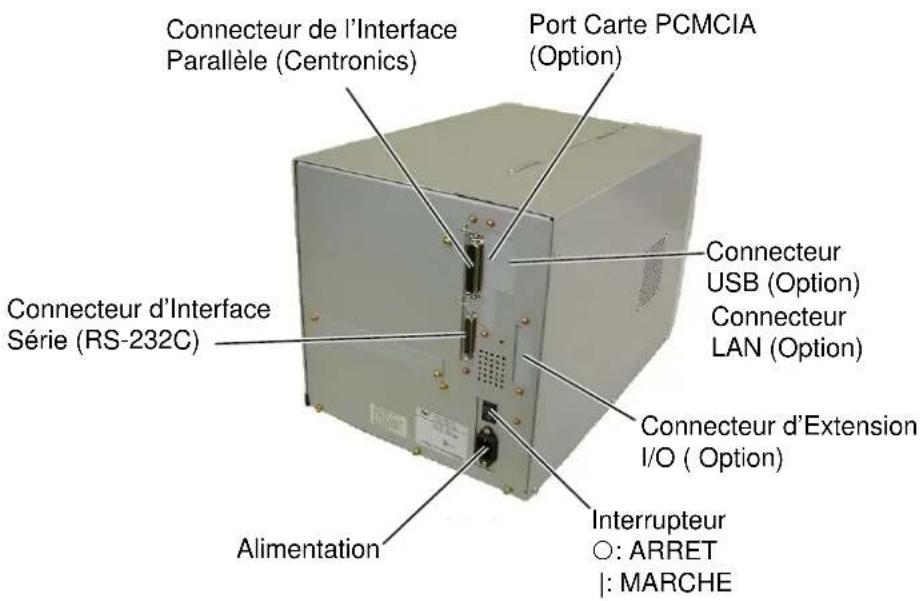

1.5.3 Vue Arrière

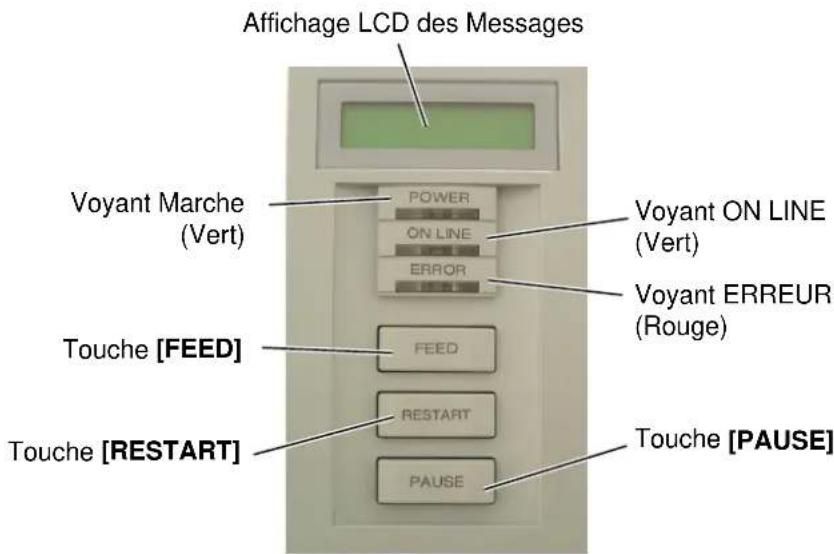

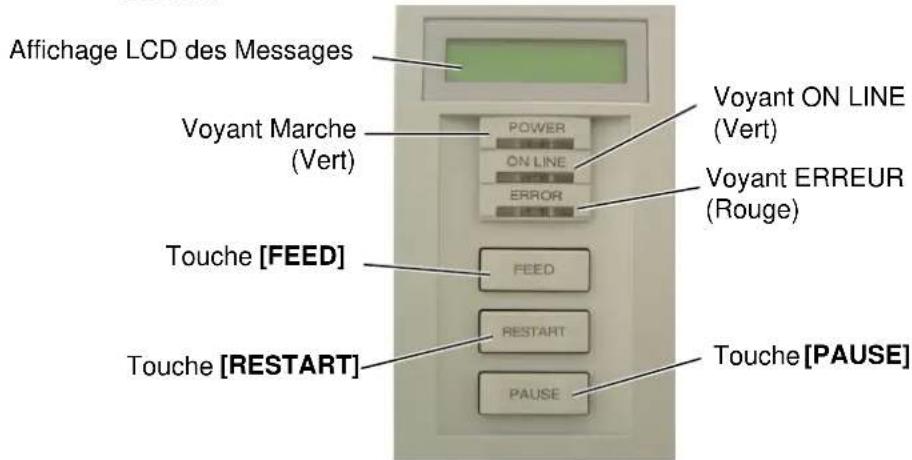

1.5.4 Panneau de Contrôle

Reportez-vous à la section 3.1 pour davantage d'informations sur le panneau de contrôle.

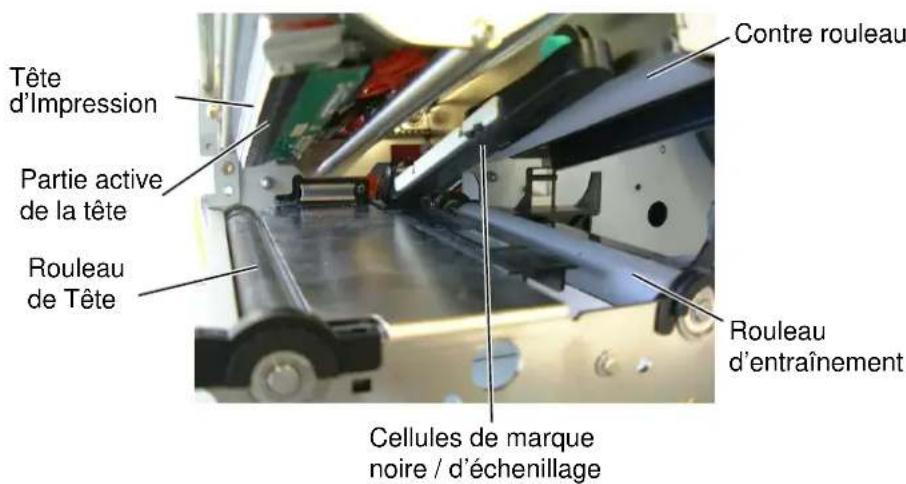

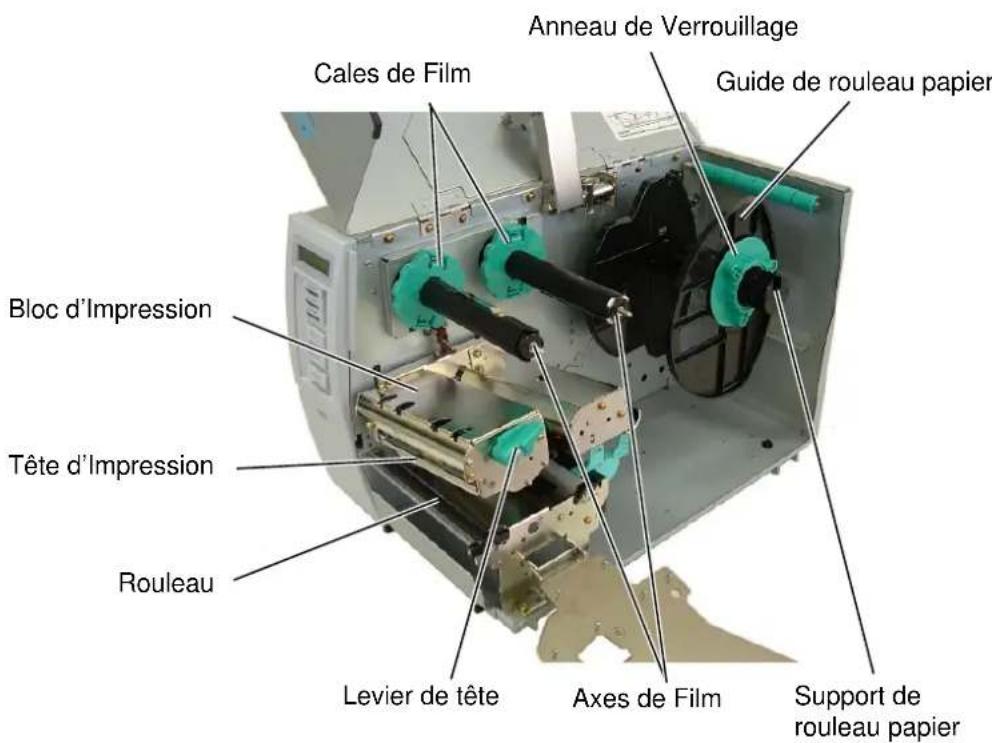

1.5.5 Intérieur

2. INSTALLATION DE L'IMPRIMANTE

Cette section passé en revue les étapes pour installerer votre imprimante avant de la dette en route. Vous y trouvrez les précautions à respecter, comment brancher les cables, monter les accessoires, charger le film et le papier, insérer la carte mémoire optionnelle et comment réaliser un test d'impression.

2.1 Précautions

Veuillez respecter les précautions suivantes afin d'assurer le meilleur environnement de fonctionnement ainsi que la sécurité de l'opérateur.

• Posez l'imprimante sur une surface stable et de niveau, à un endroit éloigné de toute humidité ou température excessive, hors vibrations et abrité de la poussière et de la lumière solaire directe.
• Conservez l'environnement de travail à l'abri de l'électricité statique qui peut cause des dommages à des composants internes sensibles.
• Assurez-vous que l'imprimante est branchée sur un secteur « propre » et qu'aucun dispositif haute tension, source d'interférences, n'est connecté sur la même ligne.
  Assurez-vous que l'imprimante est connectee sur une prise secteur trois plots correctement reliée à la terre.
• N'utilisez pas l'imprimante capot ouvert. Soyez attention à ce que vos doigs ou vos habits ne soient pas entrainés par les éléments en mouvement de l'imprimante, et tout particulièrement par le massicot optionnel.
• Assurez-vous d'avoir étéint et débranché l'imprimante lorsque vous neveze intervenir à l'intérieur de celle-ci, par exemple lorsque vous changez le film ou le papier ou lors de l'entretien.
• Utilisez uniquement des films et des papiers recommendés par TOSHIBA TEC pour deGXmeurs résultats et une durée de vie plus longue.
• Entreposez les films et les media conformément aux specifications.
• Le mécanisme de l'imprimante intégre des composants haute tension, c'est pourquoi vous ne devez jamais-retirer aucun des capots de l'imprimante car vous pourriez receivevoir un choc électrique. De plus, l'imprimante intégre de nombreux composants délicats qui pouraient être endommages par un personnel non autorisé.
• Nettoyez l'extérieur de l'imprimante avec un chiffon doux et sec ou un chiffon doux légèrement imbibé d'une solution nettoyante douce.
• Attention lors du nettoyage de la tete car elle peut devenir très chaude lors de l'impression. Attendez qu'elle refroidisse avant de la nettoyer. N'utilise que des stylos nettoyeurs de tete recommendés par TOSHIBA TEC.
• N'eteignez pas l'imprimante pendant l'impression ou lorsque le voyant ON LINE clignote.

2.2 Avant la mise en Route

NOTE:

Pour communiquer avec l'ordinateur, utilisez un des cables suivants:

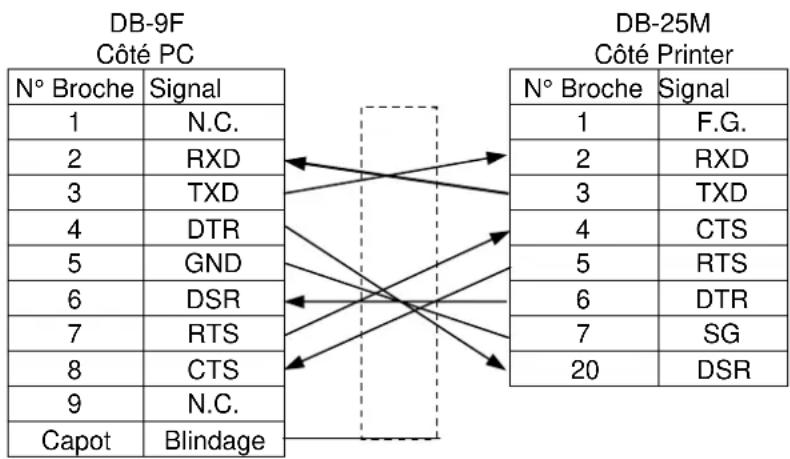

(1) Câble série RS-232C 25 broches.
(2)cable Centronics:36 broches
(3) Cable USB: B plug (Option)
(4) Câble LAN: 10 Base-T ou 100 Base-TX (Option)

Ce chapitre expose les étapes de l'installation de l'imprimante.

1. Deballez l'imprimante et ses accessoires du carton.
2. Reportez-vous au Chapitre Précautions de ce manuel et installez l'imprimante à un endroit ajustat.
3. Installé le filtré sur le ventilateur de votre imprimante (Voir chap. 2.3)
4. L'ordinateur hote doit dispose d'un port série, Centronics Parallele ou USB. (Voir Chap. 2.4.)
5. Branchez le cable secteur sur une prise appropriée. (Voir Chap. 2.5.)
6. Chargez le media dans l'imprimante. (Voir Chap. 2.7.)

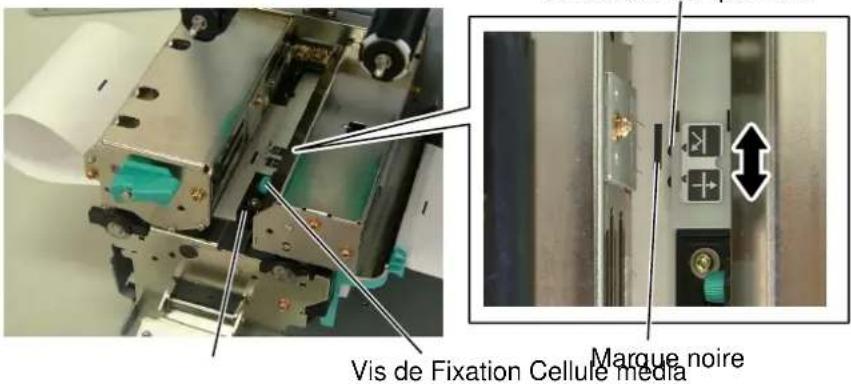

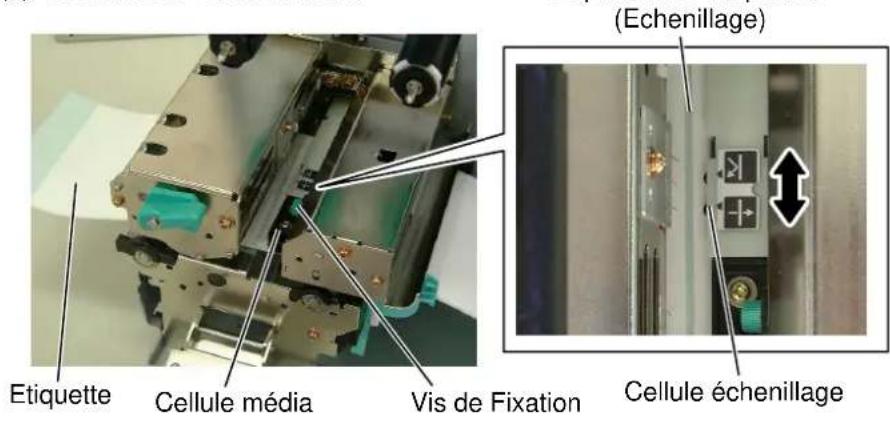

7. Reglez la position de la cellule de marque noire ou d'échenillage en fonction du/media utilisé (Voir Chap. 2.7.)
8. Chargez le film (Voir Chap. 2.8.)
9. Mettez en route. (Voir Chap. 2.6.)
10. Realizez un test d'impression (Voir chap. 2.10.)
11. Installez les pilotes de l'imprimante. (Reportez-vous au mode d'emploi du pilote.)

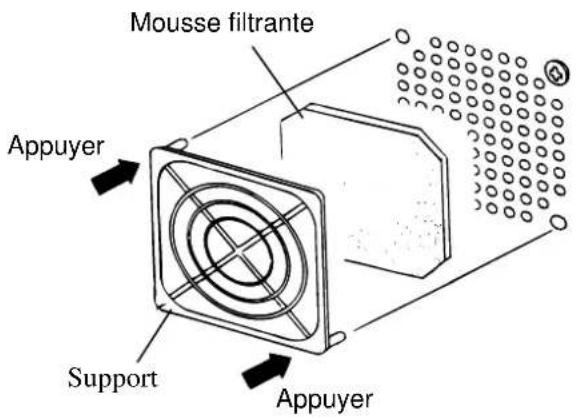

2.3 Installation du Filtre sur le Ventilateur

Pendant l'installation de l'imprimante, il est important de vérifier le bon positionnement du contrôle.

Le système de filtrage est composé de deux parties:

(1) La mousse filtrante
(2) Le support

Pour installer le filtré sur le ventilateur, placez le tampon de mousse dans le support, puis mettez le tout en place en appuyant fermement en alignant les ergots avec les trous comme indiqué ci-dessous.

2.4 Connexion des Cables à votre Imprimante

Les paragraphs suivants expliquent comment connecter les cables entre votre ordinateur et l'imprimante, et expliquent également comment connecter d'autres périphériques. En fonction de votre configuration, il y a quatre possibités pour connecter l'imprimante à l'ordinateur :

• Connexion par cable série entre le connecteur série RS-232 de l'imprimante et 1'un des ports COM de 1'ordinateur hôte (Voir Annexe 3)
• Connexion par cable parallele entre le connecteur parallele standard de l'imprimante et le port LPT de l'ordinateur hote
• Un cable Ethernet en utilisant l'interface LAN optionnelle.
• Un cable USB entre l'interface optionnelle USB de l'imprimante et le port USB de votre ordinateur (conformé au standard USB 1.1)

Le dessin ci-dessous illustrate les différentes possibilités de connexion de votre imprimante.

NOTE:

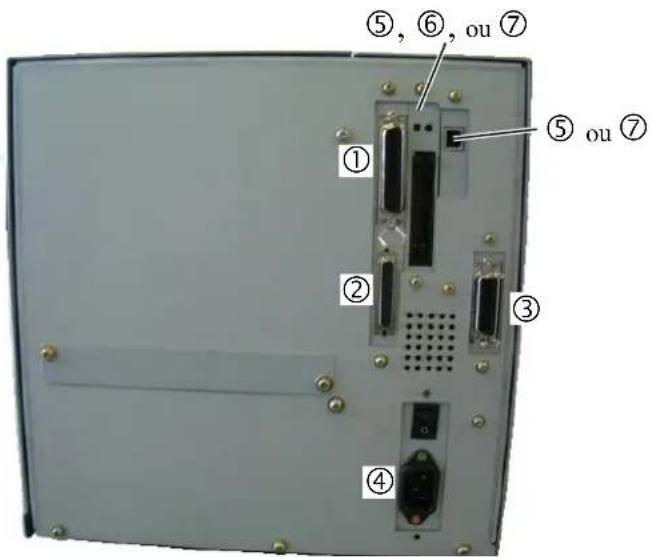

1. La photo à droite montre la configuration des connecteurs d'interface lorsque toutes les options sont installées. Celle-ci peut varier en fonction de votre configuration.
2. Les interfaces USB et LAN ne peuvent pas etre utiliser en meme temps.

① Connecteur d'interface Parallele (Centronics)
② Connecteur d'interface Série (RS-232C)
③ Connecteur du port I/O (Option)
④ Alimentation Secteur
⑤ Connecteur d'interface USB (Option)
⑥ Connecteur de cartes PCMCIA (Option)
⑦ Connecteur de cartes interfaces (Option)

2.5 Connexion du Câble Secteur

ATTENTION!

1. Avant de brancher le cable secteur, assurez-vous que le bouton Marche/Arrêt est en position afin d'éviter un choc électrique ou d'endommager l'imprimante.
2. Utilisez uniquement le cable secteur fourni avec l'imprimante. L'utilisation d'un autre cable peut causeur un choc électrique ou entrainer un incendie.

3. Connectez le cable secteur sur une prise equipée d'une fiche de mise à la terre.

4. Assurez-vous que le bouton Marche/arrêt est en position Arrét.

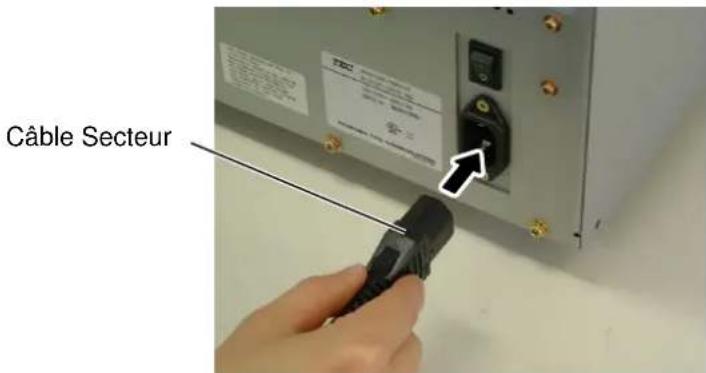

1. Connectez le cable sur l'imprimante comme indiqué ci-dessous.

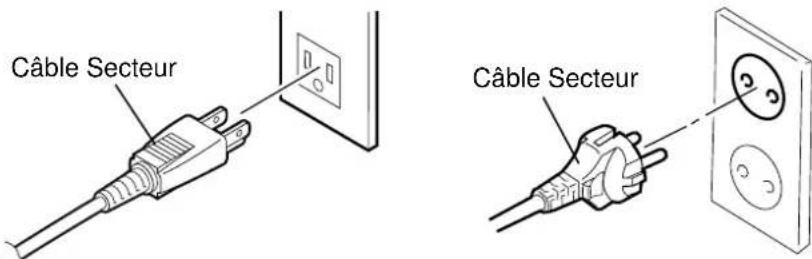

1. Branchez l'autre extrémité du cable secteur dans une prise avec terre comme indiqué ci-dessous.

[Type QQ] [Type QP]

2.6 Mise en Route de l'Imprimante

Lorsque l'imprimante est connectée sur l'ordinateur hôte, une bonne habitude consiste à allumer l'imprimante avant l'ordinateur hôte, et à eteindre l'ordinateur hôte avant l'imprimante.

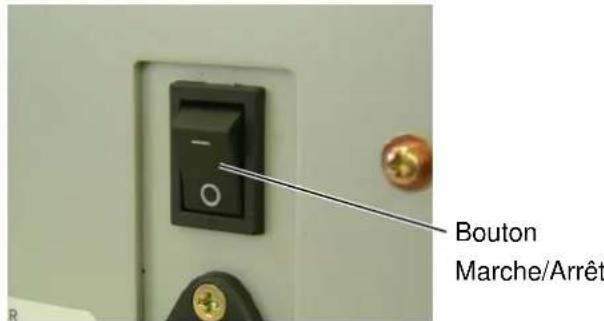

2.6.1 Mise en Route de l'Imprimante

ATTENTION!

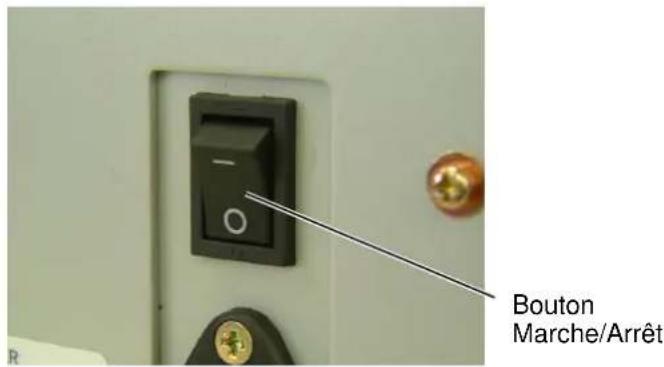

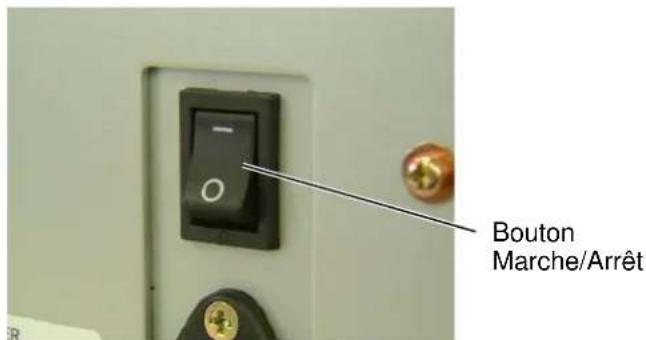

Utilisez le bouton
Marche/Arrêt pour allumer et éteindre l'imprimante.
Brancher et débrancher le cable peut entraîner un incendie, un choc électrique ou peut endommager l'imprimante.

NOTE:

Si un message d'erreur apparait a l'écran au lieu du message ON LINE, ou si levoyant ERROR s'allume, reportez-vous au Chap. 5.1, Messages d'erreur.

1. Pourmettre l'imprimante sous tension,appuyez sur le bouton Marche/Arret comme indiquedci-dessous.Notez que la position ( | ) du bouton est la position de fonctionnement.

1. Verifiez que le message ON LINE apparait sur l'écran d'affichage LCD, et que les voyants ON LINE et POWER s'allument.

2.6.2 Arrêt de l'Imprimante

ATTENTION!

1. N'eteignez pas l'imprimante pendant l'impression, car cela peut entrainer un bourrage papier ou endommager l'imprimante.

2. N'teignez pas l'imprimante pendant que levoyant ON LINE clignote,car cela peut endommager I'ordinateur.

3. Avant d'etreindre l'imprimante, assurez-vous que le message ON LINE apparait sur l'affichage LCD, et que levoyant ON LINE est allumé et ne clignote pas.

4. Pour êtreindre l'imprimante, Appuyez sur le bouton Marche/Arret comme indiqué ci-dessous. Notez que la position (O) du bouton est la position d'arrêt.

2.7 Chargement du Media

AVERTISSEMENT!

1. Ne touchez à aucune piece en mouvement. Assurez-vous d'avoir bien arrêté l'imprimante avant de charger le média, afin de réduire le risque d'avoir vos doigts, vos bijoux ou vos habits entrainés dans le mecanisme.
2. La tete chauffe beaucoup en imprimant. Laissez-la refroidir avant de charger le média.
3. Pour éviter les blessures, faites attention de ne pas vous pincer les doigs en ouvrant ou en fermant le capot.

ATTENTION!

Prenoz garde à ne pas toucher les éléments actifs de la tête en ouvrant le bloc de tête. L'électricité statique peut engendrer des problèmes de qualité d'impression ou endommager des points de tête.

NOTES:

1. Lorsque le levier de tete est en position Free, la tete d'impression est relevée.
2. Pour permettre l'impression, le levier de tete doit etre mis en position Lock (Ainsi la tete d'impression est refermee)
   Il y a deux niveaux de pression en position Lock. Choisissez en fonction de la largeur du media :

Position ①: Etiquettes

Position ②: Tickets

Cependant, la position du levier peut varier en fonction du média. Pour tous détails, veuillez contacter votre centre de maintenance TOSHIBA TEC

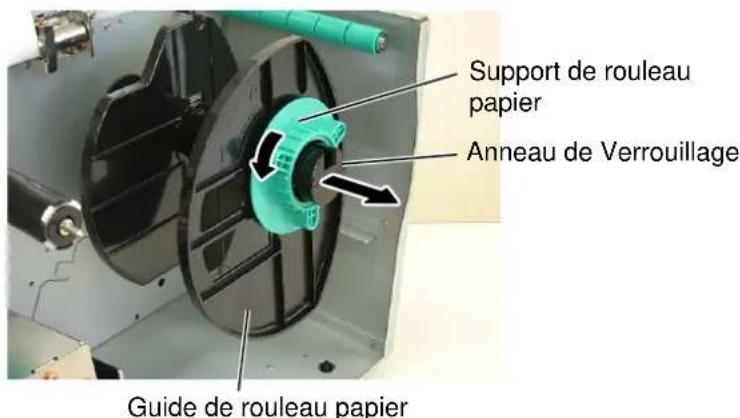

1. Ne dévissez pas trop l'anneau de verrouillage, car il pourrait se désolidariser de son support.

La procédure suivanté décrit les étapes pour charger correctement le média dans l'imprimante afin qu'il défile correctement dans l'imprimante.

L'imprimante peut imprimer sur des étiquettes autocollantes ou cartonnées.

1. Mettre l'imprimante hors tension et ouvrir le capot.

2. Tournez le levier de tete en position Free, puis dégagez la plaque qui maintient les axes de film.

3. Ouvrez le bloc de la tete d'impression.

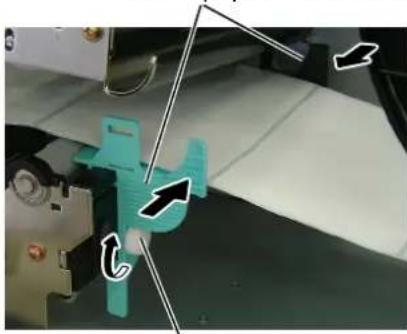

1. Tournier l'anneau de verrouillage vers la gauche pour dégager le guide papier et le sortir de l'axe.

2.7 Chargement du Media (suite)

NOTE:

Ne pas trop serrer l'anneau de verrouillage.

1. Mettre la bobine sur l'axe support papier.

2. Passer le papier autour du bras de tension, puis le tirer vers l'avant de l'imprimante. Fixer le guide de rouleau papier restant sur le support papier.

3. Alignez l'ergot du guide papier avec l'encoche de l'axe support et repoussez-le de manière à bloquer le rouleau média. Le média sera automatiquement centré.

Puis revissez l'anneau de verrouillage pour fixer le guide.

Chemin papier avec un rouleau face imprimable à l'intérieur

Chemin papier avec un rouleau face imprimable à l'extérieur

Papier

Bras de Tension

1. Placez le media entre les guides, puis ajustez les guides à la largeur du media. Resserrez les vis de blocage.
2. Verifier que le défilament du papier entre le support et la sortie est bien aligné.

Guide papier Guidete biuapssopier
Vis de blocage

Papier
Guide papier

2.7 Chargement du Media (suite)

1. Refermez le bloc de tete jusqu'à ce qu'il se bloque en position.
2. ÀpRES avoir chargé le média, il peut s'avérer nécessaire de régler la position des cellules de détction qui servent à synchroniser la position de début d'impression sur des étiquettes ou des tickets.

NOTE:

Assurez-vous de placer la cellule au centre de la marque noire, autrement cela peut entraîner un bourrage ou une erreur fin de papier.

Ajustement de la position cellule échenillage

(1) Enlevez la vis de fixation qui bloque la cellule.
(2) Déplacez manuellement la cellule de telle sorte que la cellule d'échenillage soit positionnée au centre de l'étiquette (le signe + indique la position de la cellule d'échenillage).
(3) Resserrez la vis de fixation.

Ajustement de la position cellule marque noir

(1) Enlevez la vis de fixation qui bloque la cellule.
(2) Tirez environ 50 cm de media hors de l'imprimante à l'avant, retournez-le sur lui-même et repassez-le sous la tête jusqu'àux cellules de telle sorte que les marques noires soient visibles du dessus.
(3) Déplacez manuellement la cellule de telle sorte que la cellule de marque noire soit alignée sur le centre de la marque noire du média (le signe indique la position de la cellule de marque noire).
(4) Resserrez la vis de fixation.

2.7 Chargement du Media (suite)

1. Il y a quatre modes d'impression possibles sur votre imprimante. Pour chaque mode, nous expliquons ci-dessous comment charger le média.

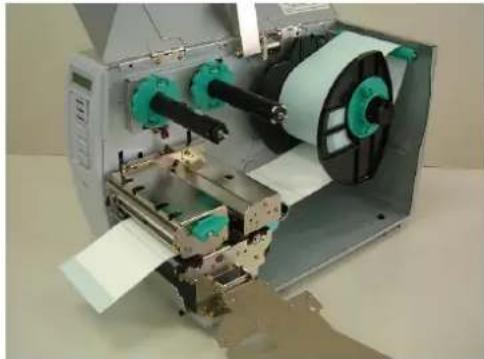

Impression par lot

Dans le mode d'impression par lot, le média est imprimé en continu à concurrence du nombre d'impressions demandées dans le flot de commandes.

NOTES:

1. Placer le DIP SWITCH en position de STANDARD/PEEL OFF.
2. Il est plus facile de-retirer la plaque avant pour insérer le papier.
3. Placez la pince papier de telle sorte que la partie longue de la pince s'insere dans la gorge du rembobineur.

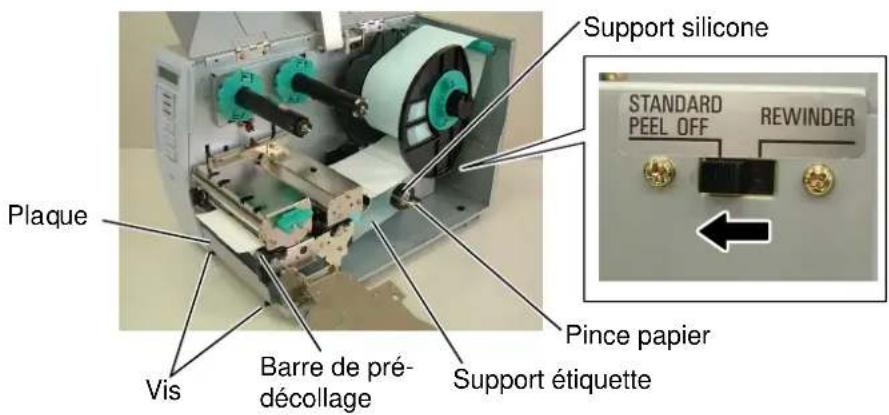

Mode Pré-décollage

Lorsque le module de pré-décollage est installé, l'étiquette est imprimée puis automatiquement décollée de son support siliconé au niveau de la barre de pré-décollage.

(1) Retirez les étiquettes sur une longueur d'environ 50~cm afin de garder uniquement le support silicone sur l'entame.
(2) Passez le support silicone sous la barre de pré-décollage.
(3) Enrouler le support silicone sur le rembolineur et le fixer à l'aide de la pince papier.
(4) Bobiner le papier support sur le rouleau afin de le tendre.
(5) Positionnez le switch de selection du bloc ré-enrouleur en position STANDARD/PEEL OFF.

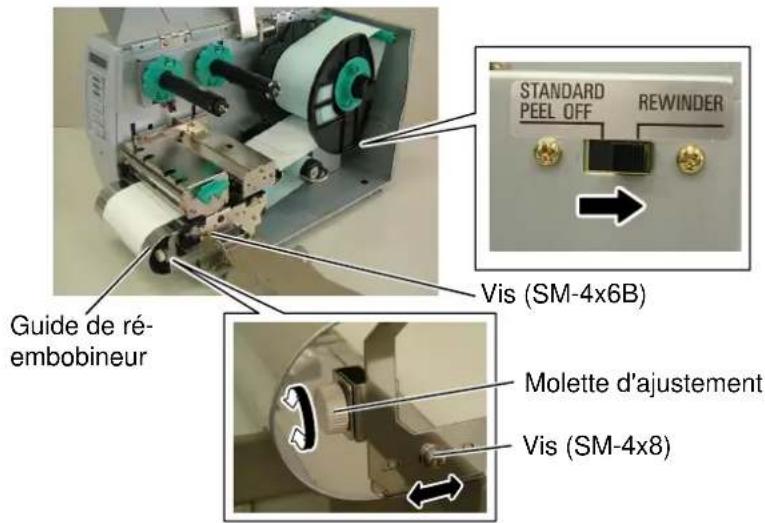

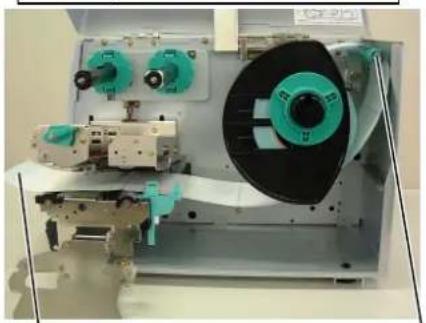

2.7 Chargement du Media Mode Rembobineur interne (suite) Le ré-enrouleur du module de

NOTE:

Placer le DIP SWITCH en position REWINDER.

Réglage

Si les étiquettes se decalent
lateralément, ajustez la molette de réglage sur le guide du rembobineur pour corriger le guidage papier. Tournez dans le sens horsaire pour avancer le guide, et dans le sens anti-horaire pour reculer le guide.

*Si les etiquettes se decalent a droite:

Desserrez la vis SM-4x8 avec un tournevis a tete phillips. Tournez la molette dans le sens horaire, et desserrez la vis SM-4x8 lorsque le guide du rembobineur est correctement regle.

*Si les etiquettes se decalent a gauche:

Desserrez la vis SM-4x8 avec un tournévis à tete phillips. Tournez la molette dans le sens anti-horaire, et reisserrez la vis SM-4x8 lorsque le guide durembobineur est correctement regle.

AVERTISSEMENT!

Le massicot presente des parties coupantes, prenez garde a ne pas vous blesser en le manipulant.

ATTENTION!

1. Assurez-vous de massicoter le support de l'étiquette. Si vous massicotez l'étiquette, de la colle risque de semettre sur la lame du massicot, affectant la qualite et la durée de vie de ce dernier.

2. L'usage de ticket cartonné dont l'épaissur excède les specifications peut réduire la durée de vie du massicot.

NOTE:

Lorsque you utilisez le massicot rotatif, assurez-vous d'insteller le module economiseur de film (B-9904-R-QM), faute de quoi vous pouriez avoir des erreurs de film ou de bourrage papier.

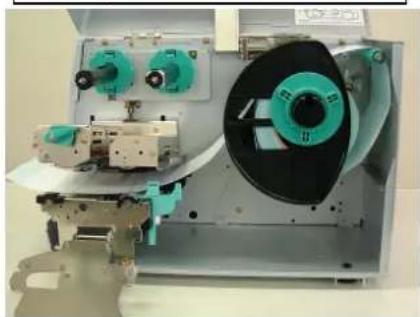

Le ré-enrouleur du module de pré-)décollage peut être utilisé en mode d'impression par lot pour rembobiner en interne le média imprimé.

(1) Enlevez les deux vis noires pour enlever la plaque avant.
(2) Montez le guide de remboinage fourni avec le module de pré-décollage optionnel à l'aide des deux vis SM-4x6B fournies.
(3) Passez le media autour du guide de rembobineur.
(4) Enroulez le papier sur le rembobineur et fixez-le à l'aide de la pince papier.
(5) Enroulez le papier sur quelques tours afin de bien le tendre.
(6) Placez le switch de selection du bloc re-enrouleur en position REWINDER.

Mode massicot

Lorsque le massicot est en place, le média est automatiquement coupé. Il existe deux massicots disponibles en option, massicot à baïnonnette ou massicot rotatif. Le chargement du papier est le même dans les deux cas. Passez l'extrémité du média dans le massicot.

1. Si le media utilisé est un média thermique direct (avec un traitement chimique de surface), la procédure de chargement est maintainant terminée. Refermez la plaque support d'axes de films, puis tournez le levier de tête en position Lock pour fermer la tête. Enfin, refermez le capot supérieur.

Si le media utilisé est un média classique, il faut aussi charger un film. Reportez-vous en paragraphe 2.8 Chargement du Film.

2.8 Chargement du Film

AVERTISSEMENT!

1. Ne touchez à aucune piece en mouvement. Assurez-vous que l'impression s'est complètement arrêtée avant de charger le média, afin de réduire le risque d'avoir vos doigs, vos bijoux ou vos habits entrainés dans le mécanisme.
2. La tete chauffe beaucoup en imprimant. Laissez-la refroidir avant de charger le film.
3. Pour éviter les blessures, faites attention de ne pas vous pincer les doigs en ouvrant ou en fermant le capot.

PRECAUTION!

Prenoz garde de ne pas toucher les éléments de la tete en relevant le bloc d'impression. L'électricité statique pourrait endommager la tete.

NOTES:

1. En fixant les guides de bobine, assurez-vous de les enficher dans le bon sens,
2. Assurez-vous de bien tendre le film avant d'imprimer. Un film mal tendu entraine une mauvaise qualite d'impression.
3. Un détector de film est monté à l'arrête du bloc d'impression afin de détector la fin du film. Lorsque cela se produit, le message "NO RIBBON" s'affiche et le可观ant ERROR s'allume.

NOTE:

Le film perdu a chaque déclenchement de l'économiseur varie en fonction du diamètre de la bobine de film usé et la vitesse d'impression.

Vitesse Film perdu à chaque fois

3"/sec. Environ 6 mm

6"/sec. Environ 10 mm

10"/sec. Environ 20 mm

Il existe deux sortes de medias pour imprimer: le media classique et le media thermo-sensible (avec un traitement chimique de surface). NE CHARGEZ PAS de film si vous utilisez un media thermo-sensible.

1. Appuyez sur les deux pattes en haut et en bas des cales de film, et repoussez-les à fond sur leurs axes.

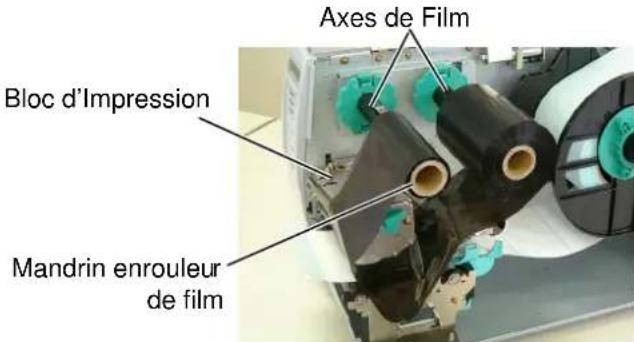

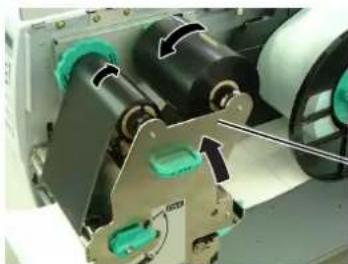

1. Montez le film sur ses deux axes en passant une boucle sous la tete comme indiqué ci-dessous. Le film se met en place correctement devant la cellule de détention de film.

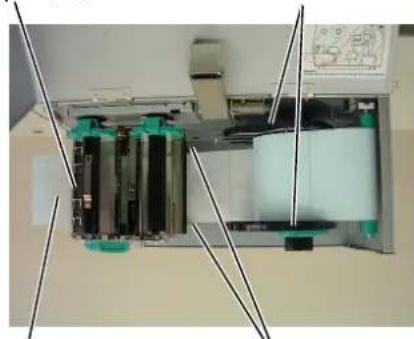

1. Faites glisser les deux cales de film à une position telle que le film soit centré en place.
2. Refermez le bloc de tête jusqu'à ce qu'il se bloque en position. Remettez la plaque de support des axes de film en place, en alignant ses trous avec les axes.
3. Bobinez le film afin de le tendre et d'éviter qu'il ne flotte trop. Enroulez la bande amorce de film et bobinez le film suffisamment pour que la tête repose sur le film et non pas sur la bande amorce.

1. Tournez le levier de tête en position Lock pour verrouiller la tête.
2. Refermez le capot supérieur.

Mode economie de film automatique

Lorsque la fonction d'économie de film est activée, l'économiseur se déclenché des qu'une zone non imprimée d'au moins 20mm (3 ou 6 ips) ou 30mm (10 ips) se présente, ce qui economise le film. Pour davantage d'informations, veuillez vous adresser à votre revendeur TOSHIBA TEC.

2.9 Insertion des Cartes Optionnelles PCMCIA

ATTENTION!

1. Pour protégger les carte PC, déchargez-vous de l'électricité statique en touchant une partie métallique de l'imprimante avant de manipuler la carte.
2. Avant d'insérer ou de retarder une carte PCMCIA, Assurez-vous que l'imprimante est eteinte.
3. Assurez-vous de conserver les cartes non utilisées dans leur étui d'origine afin de les protégger.
4. Ne soumettez les cartes àaucun chic ni à aucune pression; ne les exposez pas à une humidité ou à une température excessive.
5. La carte peut etre engagée à moitié dans son emplacement même si elle est à l'envers. Cependant, le connecteur est concu avec une sécurité qui empêche dans ce cas de la connecter.

NOTE:

La lecture d'une carte en mode lecture seule est possible uniquement si celle-ci a ete programmée sur une autre imprintante TOSHIBA TEC, comme les B-472 et B-572.

Lorsque la carte d'interface PCMCIA optionnelle est installée dans l'imprimante, deux ports PCMCIA sont disponibles comme indiqué dans la figure ci-dessous. Cela permet d'utiliser des cartes de mémoire Flash ou des cartes I/O comme les cartes LAN. Les paragraphs suivants expliquent comment installer les cartes PCMCIA.

1. Assurez-vous que l'imprimante est eteinte, bouton marche/Arret sur OFF.
2. Tenez la carte avec l'étiquette indiquant le modele vers la gauche. Inserez la carte jusqu'a ce que le bouton d'éjection dessorte.

1. Tirez légèrement le bouton d'éjection et remontez-le vers le haut.

Bouton d'éjection

1. Les modèles suivants de cartes PCMCIA peuvent être utilisés.

Type	Constructeur	Description	Remarques
Carte ATA	San Disk, Hitachi	Toute carte conforme au standard PC card ATA.	--------
Carte LAN 3	COM Série 3CCE58	9ET	Installez cette carte dans le slot (2) seulement. (Ne fonctionne pas dans le slot (1))
Carte Mémoire Flash (4 Mo)	Maxell	EF-4M-TB CC	Lecture / Ecriture
	Maxell EF-4M-TB DC
	Centennial Technologies INC.	FL04M-15-11119-03
	INTEL	IMC004FLSA	Lecture seule (voir note)
	Simple TECHNOLOGY	STI-FL/4A
	Mitsubishi	MF84M1-G7DAT01
	PC Card KING MAX	FJN-004M6C
	Centennial Technologies Inc.	FL04M-20-11138-67
	PC Card	FJP-004M6R
	Mitsubishi	MF84M1-GMCAV01
Flash Memory Card (1 MB)	Maxell	EF-1M-TB AA
	Mitsubishi	MF81M1-GBDAT01

2.10 Test d'Impression

Nous vous recommendons d'effectuer un test d'impression afin de vous assurer du bon fonctionnement de l'imprimante.

Les paragraphs suivants vous guident dans les étapes successives pour réaliser une étiquette de test. Veuillez suivre ces étapes scrupleusement afin d'obtenir les autres résultats.

1. Utilisez des étiquettes pour imprimer. Les mêleurs résultats seront obtenus avec des étiquettes de 76mm ou davantage.
2. Appuyez et maintenez les touches [FEED] et [PAUSE] pendant la mise en route de l'imprimante. L'afficheur LCD affiche le message suivant.

<1>DIAG. 1.0A

1. Appuyez trois fois sur la touche [FEED] pour parvenir au menu de test d'impression comme indiqué par le message suivant qui apparait sur l'afficheur LCD

<4>TEST PRINT

1. Appuyez sur la touche [PAUSE] pour afficher le message de réglage des conditions d'impression.

<4>TEST PRINT
PRINT CONDITION

1. Appuyez sur la touche [PAUSE] pour afficher le réglage du compteur de copies. Choisissez la quantité à imprimer à l'aide des touches [FEED] ou [RESTART].

<4>TEST PRINT ISSUE COUNT 1

1. Appuyez sur la touche [PAUSE] pour afficher le réglage de la vitesse d'impression. Choisissez la vitesse d'impression à l'aide des touches [FEED] ou [RESTART].

<4>TEST PRINT
PRINT SPEED 6"/s

1. Appuyez sur la touche [PAUSE] pour afficher le réglage de la cellule de détction. Choisissez le type de cellule à l'aide des touches [FEED] ou [RESTART].

<4>TEST PRINT
SENSOR TRANS.

1. Appuyez sur la touche [PAUSE] pour afficher le réglage du mode d'impression. Choisissez le mode d'impression à l'aide des touches [FEED] ou [RESTART].

<4>TEST PRINT
PRT TYPE TRANSFR

NOTES:

1. Sélectionnez le type de cellule correspondant au média utilisé. En général, la cellule de réflexion (de marque noire) est pour les tickets, et la cellule par transparence (d'échenillage) est pour les étiquettes.

2. Sélectionnez le mode d'impression correspondant au média utilisé. Globalement, le transfert thermique est pour les Médias classiques et le thermique direct est pour des Médias thermosensibles.

2.10 Test d'Impression (Suite)

1. Appuyez sur la touche [PAUSE] pour afficher le réglage du type de sortie d'impression. Choisissez le bon mode à l'aide des touches [FEED] ou [RESTART].

<4>TEST PRINT TYPE [S]NO CUT

1. Appuyez sur la touche [PAUSE] pour afficher le réglage de la talle média. Réglez la talle à l'aide des touches [FEED] ou [RESTART]

<4>TEST PRINT
LABEL LEN. 76mm

1. Appuyez sur la touche [PAUSE] pour afficher la seLECTION d'avance papier. Choisissez si vous souhaitez ou non avoir une avance papier à l'aide des touches [FEED] ou [RESTART].

<4>TEST PRINT
PAPER FEED

1. Appuyez sur la touche [PAUSE] pour avancer d'une étiquette. Puis le message sur l'afficheur LCD reviendra au message d'origine.

<4>TEST PRINT

1. Appuyez sur la touche [PAUSE] puis sur la touche [FEED]. Appuyez alors sur la touche [PAUSE] pour imprimer le nombre spécifique de pages avec des lignes obliques fines (slant line (1 dot)).

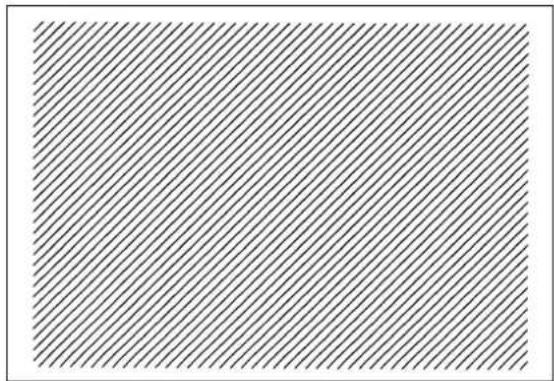

<4>TEST PRINT SLANT LINE (1DOT)

1. Appuyez sur la touche [FEED] puis sur la touche [PAUSE] pour imprimer le nombre spécifique de pages avec des lignes obliques épaisses (slant line (3 dots)).

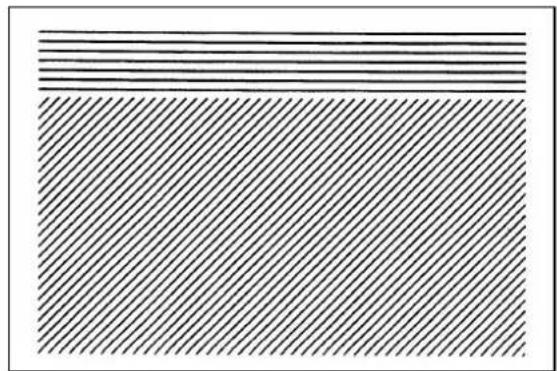

<4>TEST PRINT SLANT LINE (3DOT)

1. Appuyez sur la touche [FEED] puis sur la touche [PAUSE] pour imprimer le nombre spécifique de pages avec caractères de différentes tailles.

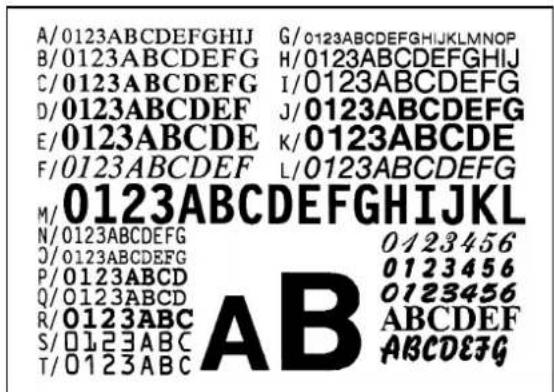

<4>TEST PRINTCHARACTERS

1. Appuyez sur la touche [FEED] puis sur la touche [PAUSE] pour imprimer le nombre spécifique de pages avec des codes barres.

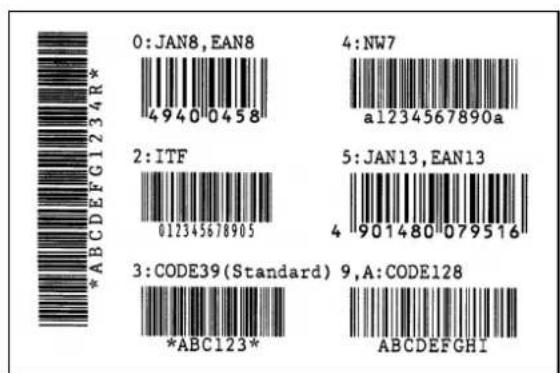

<4>TEST PRINT BARCODE

1. Appuyez sur la touche [FEED] puis sur la touche [PAUSE] pour imprimer le nombre spécifique de pages blanches.

<4>TEST PRINT NON PRINTING

1. Appuyez sur la touche [PAUSE] pour revenir au message du début.

NOTE:

Lorsque you choisissez PAPER FEED, l'imprimante avance le media jusqu'à la position correcte de début d'impression. Si cet ajustement n'est pas nécessaire, choisissez PAPER NO FEED pour economiser du media.

NOTE:

Si vous appuyez sur la touche [FEED] après l'impression des pages blanches, l'imprimante entre en mode de test usine. Pour sortir de ce mode, appuyez sur la touche [PAUSE].

2.10 Test d'Impression (suite)

1. Lorsque vous avez fini d'imprimer les tests, éteignez l'imprimante puis remettez-la en route, assurez-vous que l'affichage affiche ON LINE et que les voyants ON LINE et POWER sont allumés.

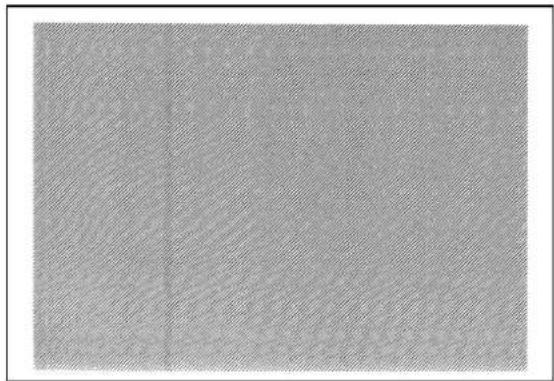

Exemple d'impression de I'etiquette

Exemple d'impression de I'etiquette

Exemple d'impression de I'etiquette

2.10 Test d'Impression (suite)

Exemple d'impression de I'etiquette

Exemple d'impression de I'etiquette

3. MODE EN LIGNE

Ce chapitre déscrit l'utilisation et le role des touches du panneau de contrôle en mode En Ligne (OnLine).

L'impression normale sur étiquettes ou tickets s'effectue lorsque l'imprimante est en mode En Ligne et connectée à un ordinateur hôte.

3.1 Panneau de Contrôle

• La figure ci-dessous illustré le panneau de contrôle et les touches de fonction.

Le panneau d'affichage LCD affiche des messages en alphanumeric pour indiquer l'etat de l'imprimante. jusqu'à 32 caractères peuvent être affichés sur une ligne.

Il y a trois voyants LED sur le panneau de contrôle.

NOTE: Clignote uniquement si la fonction de détention de fin de film est activée.

Voyant A	lumé quand ... Clignote quand ...
POWER	L'imprimante est en fonctionnement.	-----
ON LINE	L'imprimante est prete à imprimer	L'imprimante communique avec l'ordinateur.
ERROR	Une erreur s'est produit sur l'imprimante.	Le film est presque fini (Voir NOTE.)

NOTE:Utilisez la touche [RESTART]pour reprendre l'impressionaprès une pause ou après avoirsupprime une erreur.

Il y a trois touches sur le panneau de contrôle.

PAUSE	Utilisée pour interrompre momentanément l'impression
RESTART	Utilisée pour reprendre l'impression.
FEED	Utilisée pour avancer le média.

3.2 Fonctionnement

Quand l'imprimante est allumée, le message "ON LINE" apparait sur l'afficheur LCD. Ce message est affiché lorsque l'imprimante attend ou imprime normalement.

1. L'imprimante est allumée, en attente ou en impression.

1. Si une erreur se produit pendant l'impression, un message d'erreur apparait. L'imprimante arrête d'imprimer automatiquement. (Le nombre a droite indique le nombre d'impressions restant à editor).

NO PAPER	125
B-SX4T	V1.0A

1. Pour supprimer l'erreur, appuyer sur la touche [RESTART]. L'imprimante reprend l'impression.

1. Si la touche [PAUSE] est appuyée pendant l'impression, l'imprimante s'arrête momentanément. (Le nombre à droite indique le nombre d'impressions restant à éoperator).

1. Lorsque la touche [RESTART] est appuyée, l'impression reprend.

L'opération de ré-initialisation vide la mémoire des données en provenance de l'ordinateur, et remet l'imprimante en mode d'attente..

1. L'imprimante est allumée, en attente ou en impression.

1. Pour stopper l'impression, ou vider la mémoire des données envoyées par l'ordinateur, appuyer sur la touche [PAUSE]. L'imprimante arrête l'édition.

1. Appuyez et maintenez la touche [RESTART] pendant 3 secondes ou davantage.

<1>RESET

1. Appuyez sur la touche [PAUSE]. Les données envoyées par l'ordinateur sont effacées, et l'imprimante se remet en attente.

NOTE: Si la touche [RESTART] est appuyée pendant moins de 3 secondes lorsquel'imprimante est en erreur ou en pause, l'edition reprend. Si une erreur de communication ou de commandes 'etait produit, l'imprimante revient en mode d'attente.

3.4 Mode Vidage Hexa

En mode de vidage hexa, tous les caractères envoyés par l'ordinateur hôte sont imprimés. Les caractères sont exprimés en valeurs hexadécimales. Cela permet à l'utilisateur de vérifier les commandes de programmation et de debuguer le programme.

Pour tous détails, adressé-vous à votre revendeur TOSHIBA TEC.

4. MAINTENANCE

AVERTISSEMENT!

1. Assurez-vous d'eteindre l'imprimante (bouton marche/arrêt sur OFF) avant de réaliser toute maintenance. Autrement vous pourriez receivevoir un choc électrique.
2. Pour éviter les blessures, prenez garde à ne pas vous pincer les doigts en ouvrant ou en fermant le capot et le bloc d'impression.
3. Soyez prudent car la tete d'impression est très chaude immédiatement après une impression. Laissez-la refroidir avant de réaliser toute maintenance.
4. Ne versez pas d'eau directement sur l'imprimante.

Ce chapitre décrit comment réaliser la maintenance de routine. Pour garder à votre imprimante toutes ses performances et sa qualité d'impression, vous doivent réalier un entretien régulier. Dans le cas d'une charge de travail elevée, cela doit être fait tous les jours. Pour une charge de travail moindre, un entretien hebdomàtaire doit être réalisé.

4.1 Entretien

4.1.1 Tete d'Impression, Rouleaux et Cellules

ATTENTION!

1. Ne laissez aucun objet dur entre en contact avec la tete d'impression ou le rouleau, car cela peut les endommager.
2. N'utilise aucun solvant volatile, diluant ou benzene, car cela peut entraîner une décoloration du capot, des problèmes d'impression, voire une panne de l'imprimante.
3. Ne touchez pas la tete à mains nues, l'électricité statique pouvant endomager la tete.
4. Assurez-vous d'utiliser le stylo nettoyeur de tete fourni avec l'imprimante. Autrement, vous pourriez écourter la durée de vie de la tete.

NOTE:

Veuillez approvisionner vos stylos nettoyeurs de tete (P/No. 24089500013) auprès de votre mainteneur agreé TOSHIBA TEC.

Pour garder à votre imprimante toutes ses performances et sa qualité d'impression, veuilles la nettoyer régulièrement, ou au moins à chaque changement de media ou de film.

1. Eteignez l'imprimante. Ouvrez le capot supérieur.
2. Tournez le levier de tete en position Free, puis enlevez la plaque de maintien des axes de film.
3. Ouvrez le bloc de tete d'impression.
4. Retirez le film et le media.
5. Nettoyez la partie active de la tete avec un stylo nettoyeur, a défaut avec un coton tige ou un chiffon doux légerement imbibé d'alcool.

1. Nettoyez le rouleau sous la tete et le rouleau d'entrainment avec un chiffon légerement imbibé d'alcool. Le cas échéant, enlevez la poussière ou toute substance étrangère de l'intérieur de l'imprimante.
2. Essuyez la cellule échenillage et la cellule marque noire avec un chiffon doux et sec.

4.1.2 Capot, Face Avant

ATTENTION!

1. NE PAS vaporiser de liquide directement sur l'imprimante.
2. NE PAS utiliser de détérgent.
3. NE JAMAIS utiliser desolvants.
4. NE PAS nettoyer la fenetre avec de l'alcool, cela pourrait la rendre opaque.

Nettoyez les capots et les panneaux avec un chiffon doux et sec ou un chiffon légrement imbibé d'une solution détergente douce.

4.1.3 Massicot Optionnel

AVERTISSEMENT!

1. Assurez-vous d'eteindre l'imprimante avant de nettoyer le massicot.
2. La massicot est aiguise, prenez garde à ne pas vous blesser en le nettoyant.

Le massicot rotatif et le massicot à baionnette sont disponibles en option. En dépit de leur aspect différent, il faut les entretenir de la même manière. Nous allons déscrie ci-dessous comment démonter le massicot à baionnette pour l'entretenir. Dans le cas du massicot rotatif il faut enlever les vis du bas pour-retirer le capot.

1. Dévissez les deux vis pour sortir le capot du couteau.
2. Devissez les vis à tête plastique pour enlever le guide média.
3. Enlevez le papier coince.
4. Nettoyez le massicot avec un chiffon doux légèrement imbibé d'alcool.
5. Remontez le massicot dans l'ordre inverse où vous l'avez démontré.

4.2 Précautions de Manipulation du Média et du Film

ATTENTION!

Assurez-vous de dire et de bien comprendre le manuel des consommables. N'utilise que des medias et des films conformes aux specifications. L'utilisation de medias ou de films non conformes peut écouter la durée de vie de la tête et entraîner des problèmes de qualité d'impression ou de lecture des codes à barres. Manipuez tous les medias et les films avec précaution pour éviter tout dommage sur les medias, les films ou l'imprimante. Lisez les directives de ce paragraphe avec attention.

• N'entreposez pas les medias et les films sur vos étagères plus longtemps que recommendé par le fabricant.
• Entreposez les rouleaux de media à plat. Ne les entreprises pas posés sur leur arrondi, car ils peuvent s'écraser et cela entraînerait des problèmes d'avance et de qualité d'impression.
• Entreposez les médias dans des sacs en plastique que vous refermez toujours après usage. Des média non protégés risquent de se salir, et l'abrasion additionnelle des particules de saleté ou de poussière peuvent écouter la durée de vie de la tête.
• Gardez les medias et les films dans un endroit frais et sec. Evitez les endroits où ils seraient exposés à la lumière directe du soleil, à des températuretées, à l'humidité, aux poussières ou aux gaz.
• Le papier thermique utilisé pour imprimer ne doit pas avoir des caractéristiques excédant 800ppmNa^+ , 250ppmK^+ et 500ppmCl^- .
• Certaines encres utilisées pour les média pré-imprimés peuvent contenir des ingrédents qui écourtent le durée de vie de la tête. N'utilisez pas d'étiquettes pré-imprimées avec des encres contenant des substances dures comme le calcium carbonique (CaCO_3) et le kaolin (Al_2O_3 2SiO_2 2H_2O)

Pour plus d'informations, veuillez contacter votre revendeur local ou leur fournisseur de films et de medias.

5. DEPISTAGE DES PANNES

Ce chapitre donne la liste des messages d'erreur avec les problèmes correspondants et leur solution.

AVERTISSEMENT!

Si un problème n'est pas résolu en suivant les recommendations indiquées dans ce chapitre, n'essayez pas de réparer par vous-même. Eteignez et débranchez l'imprimante, puis contactez un mainteneur/agréé TOSHIBA TEC pour une assistance.

5.1 Messages d'Erreur

NOTES:

• Si une erreur n'est pas reinitialisée en appuyant sur la touche [RESTART], éteignez et rallumez l'imprimante.
• Si l'imprimante doit être éteinte, les données d'impression en mémoire sont perdues.
• “****” indique le nombre d'impressions restant à réaliser. Jusqu'à 9999 (en nombre de copies).

Messages d'Erreur Problèmes / Causes Solutions
TETE OUVERTE	Le mécanisme d'impression est ouvert en mode Online.	Fermez le mécanisme d'impression, puis appuyez sur la touche [RESTART].
TETE OUVERTE****	Tentative d'avance papier ou d'impression avec le mécanisme d'impression ouvert.	Fermez le mécanisme d'impression, puis appuyez sur la touche [RESTART].
ERR. COMMUNICAT.	Une erreur de communication s'est produit.	Assurez-vous que le cable d'interface est correctement connecté à l'ordinateur et que celui-ci est en route.
PB. PAPIER ****	1. Le média est en bourrage dans le trajet papier ou n'est pas installé correctement.2. Un mauvais type de cellule est sélectionné pour le média installé.3. La cellule de marque noire n'est pas alignée avec la marque noire du média.4. La taille du média chargeé ne correspond pas à la taille programmée.5. La cellule d'échenillage ne peut pas désigner entre la zone d'impression et l'échenillage de l'étiquette.	1. Enlevez le média cause du bourrage et nettoyez le rouleau d'impression. Puis rechargez correctement le média et appuyez sur la touche [RESTART].2. Eteignez puis rallumez l'imprimante puis selectionné le bon type de cellule correspondant au type de média installé. Renvoyez l'impression.3. Ajustez la position de la cellule, puis appuyez sur la touche [RESTART].4. Eteignez puis rallumez l'imprimante puis remplacez le média en place par un dont les dimensions correspondant à celles programmées ou programmez une taille correspondant à celle du média installé. Renvoyez l'impression.5. Reportez-vous au chapitre 5.4 pour le réglage des seuils. Si cela ne résout pas le problème, éteignez l'imprimante et contactez votre revendeur.
PB CUTTER ****(Uniquement quand le massicot est installé)	Le média est bourré dans le massicot. Enlevez le Média en bourrage, puis appuyez sur la touche [RESTART]. Si cela ne résout pas le problème, éteignez l'imprimante et contactez votre revendeur.

5.1 Messages d'Erreur (suite)

Messages d'Erreur Problèmes / Causes Solutions
FIN PAPIER ****	1. Plus de média.2. Le média est mal chargé.3. Le média a du mou.	1. Installez du nouveau média puis appuyez sur la touche [RESTART].2. Chargez correctement le média puis appuyez sur la touche [RESTART].3. Supprimeze le mou du trajet papier.
ERREUR RUBAN****	Le film n'avance pas correctement.	Enlevez le film et contrôlez son état.Remplacez-le si nécessaire. Si cela ne résout pas le problème, éteignez l'imprimante et contactez votre revendeur.
NO RIBBON ****	Le film est fini. Chargez un nouveau film	puis appuyez sur la touche [RESTART].
REWIND FULL ****	Le réenrouleur interne est trop plein. Enlevez le papier silicone du réenrouleur interne puis appuyez sur la touche [RESTART].
TETE TROP CHAude	La tête est en surchauffe. Éteignez l'imprimante et laissez-la refroidir (environ 3 minutes). Si cela ne résout pas le problème, éteignez l'imprimante et contactez votre revendeur.
ERREUR TETE	Il y a un problème de tête. Remplacez la tête.
Autre message d'erreur	Un problème matériel ou logiciel s'est produit.	Eteignez et rallumez l'imprimante. Si cela ne résout pas le problème, éteignez l'imprimante et contactez un revendeur/agréé TOSHIBA TEC

5.2 Problèmes Possibles

Cette section déscrit les problèmes qui peuvent survenir lors de l'utilisation, leur cause et leur solution.

Problèmes Possibles Causes Solutions
L'imprimante ne s'allume pas.	1. Le cable secteur est débranché. 2. La prise secteur murale ne fonctionne pas. 3. Le fusible a sauté ou le disjoncteur s'est déclenché.	1. Branchez le cable secteur. 2. Assurez-vous que le secteur est correct en changeant de prise. 3. Vérifiez le fusible et le disjoncteur.
Le média n'avance pas.	1. Le média est mal chargeé. 2. L'imprimante est en erreur.	1. Chargez correctement le média. 2. Enlevez l'erreur (Voir Chapitre 5.1 pour plus de détails.)
Pas d'impression sur le média.	1. Le média est mal chargeé. 2. Le film est mal installé. 3. La tête d'impression est mal montée. 4. Le film ne convient pas au média chargeé.	1. Chargez correctement le Média 2. Installéz correctement le film. 3. Installes correctement la tête d'impression. Fermez le bloc d'impression. 4. Sélectionnez un type de film qui convient au média utilisé.
L'image imprimée n'est pas nette.	1. Le film ne correspond pas au média chargeé. 2. La tête d'impression est sale.	1. Sélectionnez un type de film qui convienne au média utilisé. 2. Nettoyez la tête d'impression avec le stylo nettoyeur de tête ou un cotton tige imbibé d'alcool éthylique.
Le massicot ne coupe pas.	1. Le capot du massicot n'est pas bien remonté. 2. Média bourré dans le massicot. 3. La lame du massicot est sale.	1. Remontez correctement le capot du massicot. 2. Enlevez le bourrage. 3. Nettoyez les lames du massicot.

5.3 Enlever les Bourrages

ATTENTION! Ne grattez pas la tete ou le rouleau d'impression avec un outil pointu, car cela peut endommager l'imprimante ou entrainer des problèmes d'avance papier.

Ce chapitre décrit par le détaill commentsteroler les bourges de l'imprimante.

1. Mettez l'imprimante hors tension.
2. Soulevez le capot supérieur.
3. Tournez le levier de tete en position Free, puis enlevez la plaque support des axes de films.
4. Ouvrez le bloc de tete.
5. Retirez le papier et le ruban.
6. Enlevez le papier coince. N'UTILISEZ PAS d'outils qui pouraient endommager l'imprimante.
7. Nettoyez la tete d'impression et le rouleau d'impression, puis enlevez la poussière et toutes les substances étrangères.

NOTE:

En cas de bourrages féuents dans le massicot, contactez votre revendeur/agree TOSHIBA TEC.

1. L'usure ou l'accumulation de colle sur les lames peuvent cause des bourages papier dans le massicot. N'utilise pas de medias non agrés dans le massicot. Si des bourages papier se produit liéquement, contactez votre mainteneur TOSHIBA TEC.

5.4 Réglage de la Détction

NOTES:

1. Si la touche [PAUSE] est relachée avant trois secondes en mode pause, le papier n'avance pas.
2. Si vous ne faites pas defiler au moins 1.5 étiquette, le réglage des seuils peut être incorrect.
3. Quand le bloc d'impression est relevant, la touche [PAUSE] n'a pas d'effet
4. Une erreur fin papier n'est pas detectable lors de l'avance papier.
5. Sélectionnez la cellule de transparence (pour étiquettes pré-imprimées) dans toute logiciel pour permettre à l'imprimante de détector correctement la position de début d'impression même en utilisant des étiquettes pré-imprimées..
6. Si l'imprimante continue à imprimer hors de la position correcte alors que la cellule de transparence est activée et les seuils régles, veuilles contacter vous centre de maintenance TOSHIBA TEC.

Afin de maintainir une position d'impression constante, l'imprimante utilise une cellule de transparence pour détecter l'espace entre deux étiquettes en mesurant la quantité de lumière qui passé à travers le média. Lorsque le média est pré-imprimé, les encres denses ou sombres peuvent interférer avec le processus et cause des bourrages. Pour contourner ce problème, un seul minimum peut être fixé pour la cellule de la façon suivante.

Procedure de réglage des seuils

1. Allumez I'imprimante. L'imprimante est en attente

1. Chargez le rouleau de media pre-imprimé.

2. Appuyez sur la touche [PAUSE].

1. L'imprimante se met en pause.

2. Appuyez et maintenez la touche [PAUSE] pendant au moins 3 secondes en mode pause.

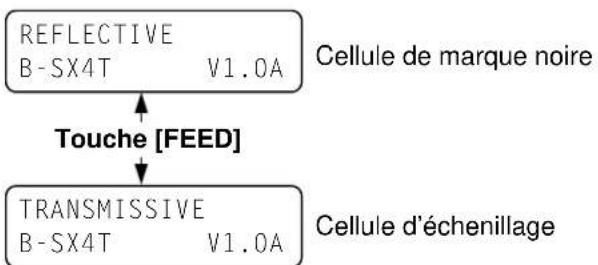

1. Let type de cellule est affiche.

2. Choisissez la cellule à ajuster avec la touche [FEED].

1. Appuyez et maintenez la touche [PAUSE] jusqu'à ce que au moins 1.5 étiquette ait défilé devant les cellules.

Le média avance tant que la touche [PAUSE] n'est pas reliçée. (Le réglage du seuil est fini).

1. Appuyez sur la touche [RESTART].

1. L'imprimante est en attente.

2. Envoyer une demande d'impression depuis le PC à l'imprimante.

ANNEXE 1 SPECIFICATIONS

L'Annexe 1 décrit les caractéristiques de l'imprimante B-SX4T et des consommables à utiliser.

A1.1 Imprimante

Le tableau suivant récapitule les caractéristiques de l'imprimante.

Modèle Item	B-SX4T-GS10-QQ	B-SX4T-GS10-QP
Tension d'alimentation Consommation électrique Pendant l'impression En attente	AC100 - 120V, 50/60 Hz±10% 1.5 A, 125 W maximum 0.18 A, 14 W maximum	AC220 - 240V, 50 Hz±10% 1.0 A, 119 W maximum 0.13 A, 14 W maximum
Plage de température de fonctionnement Humidité relative en fonctionnement Résolution Méthode d'impression Vitesse d'impression Largeur de média (support siliconé inclus) Largeur d'impression effective (max.) Mode d'impression Affichage Dimension (L · P · H) Poids Types de codes à barres disponibles	5°C à 40°C (40°F à 104°F) 25% à 85% RH (sans condensation) 203 dpi (8 dots/mm) Transfert thermique ou Thermique direct 76.2 mm/sec. (3 pouces /sec.) 152.4 mm/sec. (6 pouces /sec.) 254.0 mm/sec. (10 pouces /sec.)	Se reporter à la section A1.3.1. 30.0 mm à 112.0 mm (1.2 pouces à 4.4 pouces) 104.0 mm (4.1") continu (Batch) Massicot (uniquement avec le cutter optionnel installé) Pré-)decollage (uniquement avec le pré-)decolleur optionnel installé) 2 lignes de 16 caractères. 291 mm · 460 mm · 308 mm (11.5" · 18.1" · 12.1") 18 kg (sans le média ni le film.) JAN8, JAN13, EAN8, EAN8+2 digits, EAN8+5 digits, EAN13, EAN13+2 digits, EAN13+5 digits, UPC-E, UPC-E+2 digits, UPC-E+5 digits, UPC-A, UPC-A+2 digits, UPC-A+5 digits, MSI, ITF, NW-7, CODE39, CODE93, CODE128, EAN128, Industrial 2 to 5, Customer Bar Code, POSTNET, KIX CODE, RM4SCC (ROYAL MAIL 4STATE CUSTOMER CODE), RSS14 Data Matrix, PDF417, QR code, Maxi Code, Micro PDF417, CP Code Times Roman (6 tailles), Helvetica (6 tailles), Presentation (1 tailles), Letter Gothic (1 tailles), Prestige Elite (2 tailles), Courier (2 tailles), OCR (2 types), Gothic (1 tailles), Outline font (4 types), Price font (3 types) 0°, 90°, 180°, 270° Interface série (RS-232C) Interface parallelle (Centronics)
Codes 2D disponibles Polices disponibles Rotation Interface standard	CIA (B-9700-PCM-QM) Interface USB (B-9700-USB-QM) Interface LAN (B-9700-LAN-QM) Interface extension I/O (B-7704-I0-QM)
Interfaces Optionnelles Interface PCM	Notes: • Data Matrix™ est une marque de International Data Matrix Inc., U.S. • PDF417™ est une marque de Symbol Technologies Inc., US. • QR Code est une marque de DENSO CORPORATION. • Maxi Code est une marque de United Parcel Service of America, Inc., U.S.

A1.2 Options

Nom de l'options Type Description
Massicot à baïonnette	B-4205-QM Massicot pour coupe à l'arrêt.
Massicot rotatif B-8204-QM Massicot rotatif, coupe en continu.
Module de pré-décollage	B-9904-H-QM Permet de fonctionner en mode de presentation d'étiquettes à la demande ou bien de ré-enrouler les étiquettes et le support en utilisant le guide de remboinage. Adressez-vous à votre revendeur pour faire l'acquisition du module de pré-décollage.
Module économiqueur de ruban	B-9904-R-QM Ce module économique le ruban en le-vant la tête lorsqu'il n'y a pas d'impression.
Carte interface port I/O	B-7704-I0-QM La présence de cette carte dans votre imprimante permet une connexion avec des dispositifs externes via une interface dédiée.
Carte interface PCMCIA	B-9700-PCM-QM Cette carte permet l'utilisation des cartes PCMCIA suivantes. Carte LAN : 3 COM 3CCE589ET (recommendé) Carte ATA : Conformé au standard PC card ATA. Carte Flash mémoire : Cartes 1Mo et 4Mo (Voir Chap. 2.9.)
Carte interface LAN intégrée	B-9700-LAN-QM Cette carte permit d'utiliser l'imprimante en réseau LAN.
Carte interface USB B-9700-USB-QM La présence de cette carte dans votre imprimante permet une connexion sur un PC via l'interface USB.

NOTE: Ces options sont disponibles chez votre revendeur agréé TOSHIBA TEC ou auprès du siège TOSHIBA TEC.

A1.3 Média

Veuillez vous assurer que le média utilisé est approuvé par TOSHIBA TEC. La garantie ne s'applique pas lorsque le problème est causé par l'utilisation d'un média qui n'est pas approuvé par TOSHIBA TEC. Pour toute information concernant les média approuvés par TOSHIBA TEC, veuillez contacter un revendeur/agréé TOSHIBA TEC.

A1.3.1 Types de Medias

Deux types de medias peuvent etre utilisés, transfert thermique ou thermique direct, enétiquettes ou en continu. La table ci-dessous indique les caractéristiques que doivent presenter les medias.

A1.3.1 Types de Mediasite)
Unité:

Mode d'impression Item		Par lot A la demande		Mode massicot
				Massicot Rotatif (2)	Massicot à Baïnonnette
① Pas du média	Etiquette 10.0	-1500.0 25.4	1500.0	3"/sec., 6"/sec.: 38.0 - 1500.0	38.0 - 1500.0
	Continu 10.0	1500.0 ---- 3"	/sec., 6"/sec.: 30.0	-1500.0 25.4 - 1500.0
② Longucur du média 8.0 - 1498.0 23.4 - 1498.0				3"/sec., 6"/sec.: 25.0 - 1498.0	25.0 - 1498.0(*)
③ Largeur avec support siliconé 30.0 - 112.0		Voir Note 5.)
④ Largeur d'étiquette 27.0 - 109.0 (		Voir Note 5.)
⑤ Largeur de l'échenillage 2.0 - 20.0 6.0 - 20.0		0.0
⑥ Largeur de la marque noire		2.0 - 10.0
⑦ Largeur d'impression effective		10.0 - 104.0±0.2
⑧ Longueur d'impression effective	Etiquette	6.0 - 1496.0	21.4 - 1496.0	3"/sec., 6"/sec.: 23.0 - 1496.0	23.0 - 1496.0
	Continu	8.0 - 1498.0	----	3"/sec., 6"/sec.: 28.0 - 1498.0	23.0 - 1498.0
⑨ Zone non imprimable		1.0
Épaisseeur	Etiquette	0.13 - 0.17
	Continu	0.15 - 0.29
Longueur d'impression maxi pour double buffer		1361.0
Diamètre externe maxi du rouleau		Ø200
Sens d'enroulement		Intérieur
Diamètre mandrin interne		Ø76.2±0.3

NOTES:

1. Pour assurer une bonne qualité et une bonne durée de vie de la période, n'utilise que les medias spécifiés par TOSHIBA TEC.
2. La longueur de l'étiquette doit répondre aux criteres suivants :

1: Lors de l'impression avec massicot à baïonnanette : 35.0 mm - (échenillage / 2).
2: Le massicot rotatif n'est pas capable de fonctionner à la vitesse d'impression de 10 pouces/seconde.

1. Si vous utilise des étiquettes avec marques noires, celles-ci doivent etre apposees sur les échenillages.

2. "Double buffer" signifie que l'impression s'effectue sans arrêt entre les impressions.

3. Il y a des restrictions pour l'utilisation de medias de largeur inférieure à 50mm. Pour tous détails, veuilles contacter votre centre de maintenance TOSHIBA TEC.

A1.3.2 Zone de Detection de la Cellule Echenillage

La cellule échenillage se déplace du centre jusqu'au bord gauche du média.

La cellule échenillage détecte l'espace entre deux étiquettes comme illustré ci-dessous.

A1.3.2 Zone de Détction de la Cellule Echenillage (suite)

NOTE: Les perforations de forme arrondie ne convennent pas.

A1.3.3 Zone de Detection de la Cellule Marque Noire

La cellule marque noire se déplace du centre jusqu'au bord gauche du média.

Le facteur de réflexion de la marque noire doit être de 10% ou moins pour une longueur d'onde de 950~nm .

La cellule marque noire doit etre alignee avec le centre de la marque noire.

La figure suivanté illustré la relation entre la largeur de la tete et la largeur du média.

La figure suivanté indique la zone d'impression effective sur le média.

NOTES:

1. Assurez-vous de ne pas imprimer sur la cordure de 1.5mm de votre media (zone grisée sur la figure ci-dessus). En effet, cela pourrait cause des plissements du film et entraîner une mauvaise qualité d'impression sur toute la zone d'impression.
2. Le centre du média est positionné sur le centre de la tête d'impression.
3. Laonne qualite de l'impression sur les trois premiers millimetres après la position d'arret de la tete (incluant 1 mm de zone non imprimable pour la prise de vitesse) n'est pas assurer.

A1.4 Film

Veuillez vous assurer que le film utilisé est approvéd par TOSHIBA TEC. La garantie ne s'applique pas lorsque le problème est causé par l'utilisation d'un film qui n'est pas approvéd par TOSHIBA TEC.

Pour toute information concernant les films approuvés par TOSHIBA TEC, veuillez contacter un revendeur agreé TOSHIBA TEC.

Type	Bobine
Largeur 41 – 112 mm	Largeurs recommendées: 41, 50, 68, 84, et 112 mm.
Longueur	600 m
Diamètre externe φ90 mm (maxi.)

Le tableau suivant montre la corrlation entre la largeur du film et la largeur du media (support non inclus).

Largeur film Largeur	média Largeur film L	Largeur média
41 mm 30 - 36 mm	84 mm 63 - 79 mm
50 mm 36 - 45 mm	112 mm 71 - 112 mm
68 mm 45 - 63 mm

NOTES:

1. Pour assurer une bonne qualite et une belle durée de vie de la tete, n'utilise que les films spécifiés par TOSHIBA TEC.
2. Pour éviter les plissements de film à l'impression, utilisez un film plus large que le media d'environ 5 mm. Cependant, une trop grande différence de largeur entre les deux peut generations des plissements.
3. Vous pouvez utiliser un film d'une largeur inférieure de 5 mm ou davantage a celle du media. Toutefois,ILA leite la largeur d'impression.

ANNEXE 2 MESSAGES ET VOYANTS

L'annexe 2 décrit les messages qui s'affichent sur le panneau de contrôle.

Symboles utilisés:

1: :Voyant allumé. :Voyant clignotant. :Voyant eteint.
2: ****: nombre d'impressions restant à réaliser. Jusqu'à 9999 (en nombre de copies).
3:%%%%%%: mémoire restante en carte ATA 0 à 9999999 (en K bytes)
4: ###: mémoire restante en Flash pour la zone fonds de page: 0 à 895 (en K bytes)
5: &&&&: mémoire restante en Flash pour la zone polices 0 à 3147 (en K bytes)

No.	Message Afficheur	Voyants			Etat de l'imprimante	Reprise par touche START Oui/Non	Commandes Status et Reset acceptées Oui/Non
		POWER	ONLINE	ERROR
1	PRETE	○	○	●	En mode Pré (On Line) ---- Oui
	PRETE	○	○	●	En mode Pré (En réception de données)	----	Oui
2	TETE OUVERTE	○	●	●	Bloc d'impression ouvert en mode On Line.	----	Oui
3	PAUSE ****	○	●	●	Imprimante em pause. Oui Oui
4	ERR.COMMUNICAT.	○	●	○	Une erreur de parité ou de framing s'est produitpendant une communication sur le port RS-232C.	Oui	Oui
5	PB. PAPIER ****	○	●	○	Bourrage papier à l'avance. Oui Oui
6	PB. CUTTER****	○	●	○	Problème de massicot. Oui Oui	u
7	FIN PAPIER ****	○	●	○	Le media est fini ou il n'est pas correctement chargé.	Oui	Oui
8	FIN RUBAN ****	○	●	○	Il n'y a plus de ruban. Oui Oui	u	u
9	TETE OUVERTE****	○	●	○	Tentative d'impression ou d'avance papier alors que la tête est ouverte..	Oui	Oui
10	ERREUR TETE	○	●	○	Problème de la tête d'impression. Oui Oui u
11	TETE TROP CHAUBE	○	●	○	Surchauffe de la tête d'impression. Non	Oui n
12	ERREUR RUBAN****	○	●	○	Le film est déchéré. Un problème s'est produit avec les détecteurs qui déterminent le couple des moteurs film.	Oui	Oui
13	REWIND FULL ****	○	●	○	Le rembobineur interne est trop plein. Oui Oui	Oui
14	MEM LIB%%%%%% ou MEM LIB#### &&&	○	○	●	En cours de mémorisation de fonds de pages ou de téléchargement de polices	----	Oui
15	ERREUR MEM FLASH	○	●	○	Une erreur est survenue pendant l'écriture en mémoire Flash ou ATA.	Non	Oui
16	ERREUR DE FORMAT	○	●	○	Une erreur est survenue au formatage de la mémoire Flash ou ATA.	Non	Oui
17	MEM INSUFFISANTE	○	●	○	Les données ne peuvent être sauvégardées car la mémoire Flash ou ATA est pleine.	Non	Oui
18	Affichage d'un message d'erreur (voir notes)	○	●	○	Erreur de commande lors de l'analyse des données.	Oui	Oui
19	DEFAULT ALIMENTATION	○	●	○	Un defaulted de l'alimentation s'est produit.	Non	Non
20	FORMATAGE ...	○	●	●	Une carte Flash est en cours de formavage.	----	----
21	INITIALISATION 100BASE LAN	○	●	●	La carte réseau LAN 100Base est en cours d'initialisation.	----	----

NOTES:

• Lorsqu'une erreur de commande est trouvée dans les données reçues, les 16 premiers caractères de la commande en cause sont affichés au panneau de contrôle. (Cependant, les codes [LF] et [NUL] ne sont pas affichés.)

Example 1

[ESC]T20G30 [LF][NUL]

Erreur de commande

Le message suivant apparait

T20G30 B-SX4T V1.0A

Example 2

[ESC] XR; 0200, 0300, 0450, 1200, 1, [LF] [NUL] Erreur de commande

Le message suivant apparait.

XR:0200,0300,045 B-SX4T V1.0A

Example 3

[ESC] PC001; 0A00, 0300, 2, 2, A, 00, B [LF] [NUL] Erreur de commande

Le message suivant apparait.

PC001:0A00,0300, B-SX4T V1.0A

• Pour l'affichage de la ligne de commande, le caractère “? (3FH)” est affché pour tous les codes autres que 20H à 7FH et A0H à DFH.

ANNEXE 3 INTERFACE

Cables d'Interface

Pour éviter d'émettre et de receivevoir des parasites, le cable doit répondre aux caractéristiques suivantes:

• Etre complètement bliné et équipé de connecteurs métalliques ou métallisés.
• Etre aussi court que possible.
• Ne doit pas être emméle avec le cable secteur.
• Ne doit pas être attaché à une goulotte électrique.

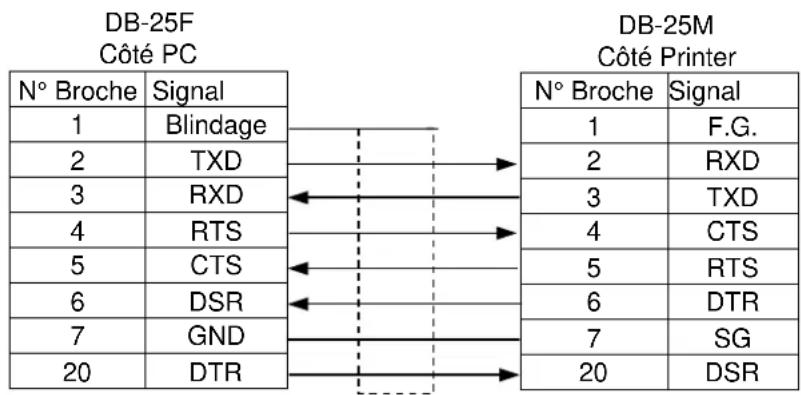

Description du Câble RS-232C

Le cable série utilisé pour connecter l'imprimante à l'ordinateur doit être de l'un des deux types suivants:

NOTE:

Utilisez un cable RS-232C avec un connecteur à vis de fixation à pas millimétrique pour le modele d'imprimante QP, à pas en pouce pour le modele QQ.

ANNEXE 4 EXAMPLES D'IMPRESSION

Polices

Times Roman medium:12point

Times Roman medium:15point

Times Roman bold:15point

< D> Times Roman bold:18point

< E> Times Roman bold:21point

< F > Times Roman italic:18point

Helvetica medium:9point

Helvetica medium:15point

< 1> Helvetica medium:18point

< J> Helvetica bold:18point

Prestige Elite bold:15point Courier medium:15point Courier bold:18point < S>0CR - A 12POINT OCR-B 12POINT Gothic 725 Black:6point Helvetica bold Helvetica bold(P) 0123456789,yS 0123456789,¥$ 0123456789,¥$ Dutch 801 bold Brush 738 regular Gothic 725 Black

ANNEXE 4 EXAMPLES D'IMPRESSION (suite)

Codes à Barres

 JAN8, EAN8 MSI  Interleaved 2 of 5 CODE39 (Standard)  NW7 JAN13, EAN13  UPC-E EAN13+2 digits  EAN13+5 digits CODE128  CODE39 (Full ASCII) CODE93  UPC-E+2 digits UPC-E+5 digits  EAN8+2 digits EAN8+5 digits  UPC-A UPC-A+2 digits

ANNEXE 4 EXAMPLES D'IMPRESSION (suite)

UPC-A+5 digits UCC/EAN128   Industrial 2 of 5 POSTNET   Customer bar code Customer bar code of high priority   KIX Code RM4SCC   RSS-14 RSS-14 Stacked   RSS-14 Stacked Omnidirectional RSS Limited    Data Matrix PDF417   QR code Micro PDF417   MaxiCode CP Code

GLOSSaire

Cellule d'échenillage

Cellule qui déetecte par transparence la différence de potentiel entre l'étiquette et l'espace entre les étiquettes pour déterminer le début de l'impression.

Cellule de marque noire

Cellule qui déetecte par réflexion la différence de potentiel entre la marque noire et la zone d'impression pour déterminer le début de l'impression.

Cellule de réflexion

Voir Cellule de marque noire.

Cellule de transparence

Voir Cellule d'échenillage.

Code à Barre

Codes représentant des caractères alphanumerices par une série de bandes blanches et noires de largeurs différentes. Ils sont utilisés dans des applications industrielles variees : fabrication, hopitaux, librairies, revente, transports, magasinage etc. La lecture du code à barre est un moyen rapide et précis de saisir des informations, tandis qu'une saisie clavier a tendance à être lente et peu précise.

Consommables

Media et film

DPI

Points au pouce (Dots Per Inch) Unité exprimant la résolution de 1'impression.

Echenillage

Zone entre deux étiquettes

Elément actif de la tête d'impression

La tete d'impression est constituée d'une ligne d' éléments actifs chauffants qui brûlent une petite zone du media thermique ou qui transférènt un point de l'encre du film sur un media ordinaire.

Etiquette

Type de media avec une surface adhésive.

Film

Un film encré est utilisé pour transférer une image sur le média. En mode d'impression thermique par transfert, le film est chauffé par la tête et l'image se dépose sur le media.

Impression thermique directe

Méthode d'impression qui ne nécessite pas de film mais un media thermo-sensible qui réagit à la chaleur. La tête thermique chauffe directement le media ce qui a pour effet de transférer l'impression sur le media..

Impression transfert thermique

Méthode d'impression où la tête chauffe un film qui contient de l'encre mélangée à une résine de fixation, avec pour effet de transférer la résine colorée sur le media

Interface PCMCIA

Carte interface optionnelle qui peut être installée pour permettre d'utiliser des cartes au format carte de crédit comme de la mémoire Flash ou des cartes réseau. PCMCIA est l'abréviation de Personal Computer Memory Card International Association.

IPS

Pouces par seconde (Inch per second) Unité exprimant la vitesse d'impression.

LCD

Cristaux liquids (Liquid Crystal Display) Afficheur du panneau de contrôle, indique le mode de fonctionnement, les erreurs etc.

Marque noir

Marque imprimée sur le media afin que l'impression se fasse toujours au même endroit grâce à la détction de cette marque.

Media

Matière sur laquelle est réalisée l'impression :étiquettes, papier continu, cartonnette, bandecaroll, papier perforé etc.

Media pré-imprimé

Type de media sur lequel ont ete sido imprimes des caracteteres, des logos ou autres dessins.

Mode Batch

Mode où l'impression se fait en continu à concurrence du nombre d'impressions demandé.

Mode massicoté

Mode de fonctionnement de l'imprimante lorsque le massicot optionnel est installé pour couper automatiquement le media après l'impression. La commande d'impression spécifique de couper à chaque impression, ou un nombre d'impressions entre chaque coupe.

Mode ré-enrouleur interne

Mode de fonctionnement de l'imprimante ou un module de pré-décollage optionnel est utilisé pour rembobiner le media sur le ré-enrouleur interne.

Mode de pré-décollage

Dispositif utilisé pour décoller les étiquettes de leur support.

Module massicot

Péripétrique utilisé pour couper le media.

Police

Jeu de caractères alphanumerices dans un style donné, exemple Helvetica, Courier, Times

Port Interface I/O

Carte interface optionnelle qui peut être installée pour connecter l'imprimante à un système extérieur comme un système de pose. On peut entraer depuis le système extérieur les signaux d'avance, d'impression et de pause, et en sortie, les signaux d'impression, d'avance et d'erreur.

Réglage de seuils

Opération de réglage de cellule qui permet à l'imprimante de maintainir une position d'impression constante sur des media pré-imprimés.

Résolution

Degre de précision avec laquelle une image est reproduite. L'unité élémentaire de l'image est appelée un pixel. Lorsque la résolution augmente, le nombre de pixels s'accroit et l'image est plus détaillée.

Tête d'impression thermique

Tete d'impression utilisant le mode d'impression transfert thermique ou thermique direct.

Ticket

Type de media sans adhésif mais avec marque noire pour indiquer la zone d'impression. Le plus souvent, les tickets sont en fait des cartonnettes ou un autre matériel durable.

USB (Bus Série Universal)

Interface utilise pour connecter des périériques comme une imprimante, un clavier ou une souris. Le port USB autorise la déconnexion du périérique sans eteindre l'alimentation.

Vitesse d'impression

Vitesse à laquelle l'impression se réalise. La vitesse est exprimée en ips (pouces par seconde)

INDEX

A

Affichage LCD des Messages 1-3, 1-4, 3-1 Axes de Film 1-4, 2-11

B

Bloc d'Impression 1-4 Bourrages 5-3

C

Cable d'alimentation 1-2, 2-4 Cales de Film 1-4, 2-11 Carte interface PCMCIA 2-12,A1-2 Carte interface port I/O A1-2 Cartes de mémoire Flash 2-12 Cartes PCMCIA 2-12 Cellule de marque noire 2-8,4-1 Cellule de réflexion 2-13 Cellule échenillage 2-8,4-1 Cellule media 2-8 Cellule par transparence 2-13 Centronics 1-3,2-3 Codes à barres A1-1 Codes 2D A1-1 Connecteur d'Extension I/O 1-3,2-3 Connecteur d'interface Parallele 2-3 Consommation electrique A1-1 Continu A1-2

D

Dimensions 1-3

E

Economiseur de film 2-11 Espace inter-étiquettes 2-8, A1-3 Etiquette A1-2, A1-3

F

Film 2-11,4-3,A1-5 Filtre sur le ventilateur 2-2

1

Impression par lot 2-9 Interface 2-3,A1-1,A3-1 Interface parallele 1-3 Interface série 1-3 Interface USB 1-3,2-3,A1-2 Interrupteur 1-3

L

Largeur A1-5 Largeur d'impression effective A1-3 Largeur de la marque noire A1-3 Largeur de I'echenillage A1-3 Levier detete 1-4,2-6 Longueur d'impression effective A1-3 Longueur du média A1-3

M

Marque Noire 2-8,A1-2,A1-4 Massicot 2-10,4-2,A1-2 Média 2-6, 4-3, A1-2 Média pré-imprimé 5-4 Messages d'Erreur 5-1 Méthode d'impression A1-1 Mode d'impression 2-9,A1-1 Mode massicot 2-10 Mode pré-décollage 2-9 Module de pré-décollage 2-9, A1-2

P

Panneau de Contrôle 1-3, 1-4, 3-1 Pas du média A1-3 Poids A1-1

R

Ré-enrouleur interne 2-10 Réglage des Seuils 5-4 Résolution A1-1 Rotation A1-1 Rouleau 1-4, 4-1 RS-232C 1-3,2-3,A3-1

T

Tension d'alimentation A1-1 Test d'Impression 2-13 Tete d'Impression 1-4, 4-1 Thermique direct 2-13,A1-1 Touche FEED 1-4,3-1 Touche PAUSE 1-4,3-1 Touche RESTART 1-4,3-1 Transfert thermique 2-13,A1-1

V

Vitesse d'impression A1-1 Voyant ERROR 1-4,3-1 Voyant ON LINE 1-4,3-1 Voyant POWER 1-4,3-1

Z

Zone d'impression garantie A1-5
