Caractéristiques techniques	Cuisinière à gaz avec four, 3 foyers, puissance totale 7 kW
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Type de cuisson	Gaz
Utilisation	Idéale pour la cuisson de plats variés, facile à utiliser avec des commandes manuelles
Entretien	Nettoyage facile grâce à des surfaces lisses, grilles amovibles
Sécurité	Système de sécurité avec coupure de gaz en cas d'extinction de la flamme
Informations générales	Garantie de 2 ans, conforme aux normes de sécurité européennes

FOIRE AUX QUESTIONS - BTV3ZH01VNO Beldeko

Comment allumer la cuisinière Beldeko BTV3ZH01VNO ?

Pour allumer la cuisinière, tournez le bouton de contrôle sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Que faire si la flamme de la cuisinière ne s'allume pas ?

Vérifiez que le gaz est bien ouvert et que le bouton d'allumage est enfoncé. Si la flamme ne s'allume toujours pas, attendez quelques minutes et réessayez. Si le problème persiste, contactez un technicien.

Comment nettoyer les plaques de cuisson ?

Laissez les plaques refroidir complètement avant de les nettoyer. Utilisez un chiffon humide avec du savon doux pour enlever les résidus. Évitez les produits abrasifs qui pourraient rayer la surface.

La cuisinière émet une odeur de gaz, que dois-je faire ?

Si vous sentez une odeur de gaz, fermez immédiatement le robinet de gaz et ouvrez les fenêtres pour aérer. Ne déclenchez pas d'étincelles et contactez un professionnel immédiatement.

Comment régler la température de cuisson ?

Utilisez les boutons de contrôle situés à l'avant de la cuisinière pour ajuster la température selon vos besoins. Tournez le bouton vers la droite pour augmenter la chaleur ou vers la gauche pour diminuer.

Y a-t-il une fonction de sécurité pour la cuisinière ?

Oui, la cuisinière est équipée d'un système de sécurité qui coupe l'alimentation en gaz si la flamme s'éteint accidentellement.

Comment installer la cuisinière correctement ?

Assurez-vous que la cuisinière est placée sur une surface plane et stable. Suivez les instructions d'installation fournies dans le manuel et vérifiez les connexions de gaz avant de l'utiliser.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que le gaz est ouvert et que les boutons de contrôle sont bien réglés. Si la cuisinière ne chauffe toujours pas, il peut y avoir un problème avec le thermostat ou le système de gaz.

La cuisinière produit-elle des bruits étranges ?

Des bruits peuvent se produire lors de l'allumage ou du fonctionnement normal. Si les bruits sont inhabituels ou inquiétants, débranchez l'appareil et consultez le manuel ou un technicien.

MODE D'EMPLOI BTV3ZH01VNO Beldeko

1382 avenue des Prés Seigneurs

01120 Dagneux

Nous vous remercions de la confiance que vous nous avons accordée enCHOISnant notre table de cuisson vitroceramique.

Afin de bien connaître cet apparéil, nous vous recommendons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SECURITE 2

PRECAUTIONS AVANT UTILISATION EN CUISSON 2
UTILISATION DE L'APPAREIL 2
PRECAUTIONS POUR NE PAS DETERIORER L'APPAREIL 3
PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 4
AUTRES PROTECTIONS 4

DESCRIPTION DE L'APPAREIL 6

CHARACTERISTIQUES TECHNIQUES 6
BANDEAU DE COMMANDE 6

UTILISATION DE L'APPAREIL 6

TOUCHES SENSITIVES 6
AFFICHAGE 7

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agreés. Le fabricant ne saurait être tenu responsable des dommages résultat d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilise homestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique n'utilisez pas de rallonge.
• L'appareil ne doit pas etre utiliser au-dessus d'un lave-vaisselle ou d'un seche-linge: les vapeurs d'eau dégagées pourraient déteriorer l'électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur exter ou un système de commande à distance.

Utilisation de l'ordinateil

• Coupez toujours les foyers aprèsutilisation.
• Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.

Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude.
- Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximé immediate de l'appareil en fonction.
- Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas été placés la surface vitrée puisqu'ils peuvent devenir chauds.
- De façon générale ne placezaucun objet métallique autre que les réciponents de chauffe sur la surface vitrée.En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériel du chauffer, de fondre ou de commencer à brûler.
- Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
- Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l' apparéil en conditions de sécurité et informées des risques susceptibles de seprésenter.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien ne doivent pas'être confiés à des enfants sans surveillance d'adultes.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéràmique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles.

• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.

• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.

• Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: Eteindre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• MISE EN GARDE: Risque d'incendie: ne pas entreprises d'objets sur la surface de cuisson.
• Ne placez jamais de recipients chauds au dessus de la zone de commande.
• Si un tiroir estitué sous l'appareil encastré, assurer un écartsuffisant (2 cm) entre le contenu de ce tiroir et la partieinférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un defaulted est constaté, il faut débrancher l'appareil et couper l'alimentation électrique.
• En cas de fêlore ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.

Autres protections

Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.

• Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du medecin.
• N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
• NE JAMAIS essayer d'eteindre un incendie avec de l'eau, mais arrêté l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

\section*{Caracteristiques techniques}

Type	BTV3Z-H01VNO
Puisance Totale	5300 W
Consommation d'énergie de la table de cuisson EChob*	177.4 Wh/kg
Foyer avant gauche	Ø 190 mm
Puisance nominale	1800 W
Catégorie de la casserole standard*	C
Consommation d'énergie ECw*	183.9 Wh/kg
Foyer arrêté gauche	Ø 155 mm
Puisance nominale	1200 W
Catégorie de la casserole standard*	A
Consommation d'énergie ECw*	173.8 Wh/kg
Foyer droit	Ø 220 mm
Puisance nominale	2300 W
Catégorie de la casserole standard*	C
Consommation d'énergie ECw*	174.4 Wh/kg

• calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

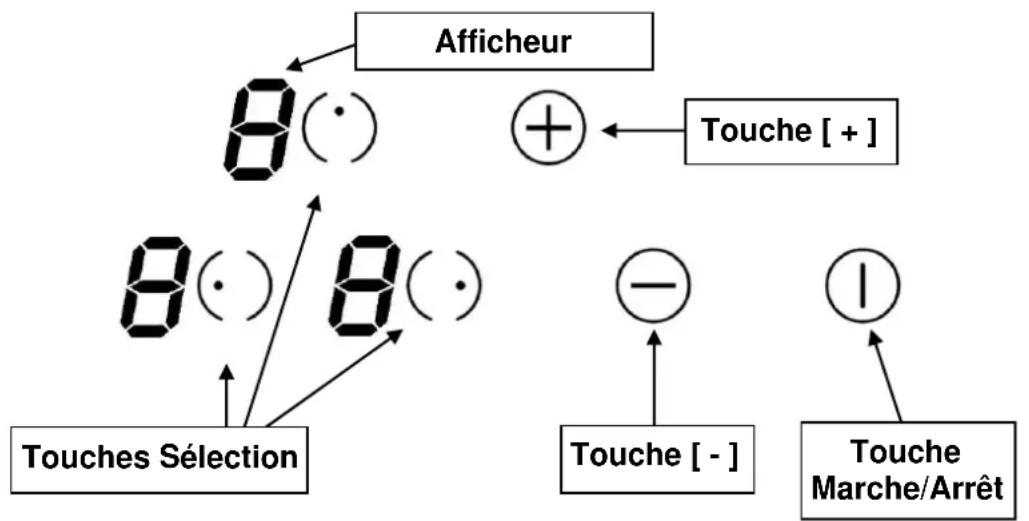

Bandeau de commande

UTILISATION DE L'APPAREIL

Touchesensitive

Viete apparieil est equipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage Designation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson

A Accéléateur de chauffe Cuisson automatique

E Message d'erreur Dedefaut de circuittelectronique

H Chaleur résiduelle La zone de cuisson est chaude

L Verrouillage La table est sécurisée

Avant la première utilisation

Nettoyez vous appeareil avec un chiffon humide, puis sechez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vou des nez d'abord enclencher la table de cuisson, puis la zone de chauffe :

• Enclencher / arrêté la table de cuisson :

Action Bandeau de commande Afficheur Enclencher appuyer sur [ ] 3x[0]① Arreter appuyer sur [ ① ] [0]ou[H]

• Enclencher / arrête une zone de chauffe :

Action Bandeau de commande Afficheur
SLECTIONNER la zone appuyer sur la touche de selection afficheur allumé Augmenter appuyer sur [+] [1] jusqu'à [9] Diminuer appuyer sur [-] [9] jusqu'à [1]
Arrête appuyer simultanément sur [+] [0] ou [H] et [-] ou appuyer sur [-] [0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes l'électronique revient en position d'attente.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [H]

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun object sensible à la chaleur. Risque de brûlure et d'incendie!

Programmation d'automatism de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.

• Mise en route de l'automatisation :

Action Bandeau de commande Afficheur

Selectionner la zone appuyer sur la touche de selection [ 0 ]

Activier la pleine puissance appuyer sur [ + ] Passe de [1] à [9]

Activer l'automatism ré appuyer sur [+] [9] clignote avec [A]

Selectionner niveau appuyer sur [-] [9] passage à [8] [7]

(par exemple « 7 ») [7] clignote avec [A]

• Arrêt de l'automatisation :

Action Bandeau de commande Afficheur

Selectionner la zone appuyer sur la touche de selection [7] clignote avec [A]

(par exemple « 7 »)

Sélectionner niveau appuyer sur [-] ou [+] Niveau sélectionné

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de le tableau de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (a l'exception de la touche marche/arrêt [ ①]) peut être verrouille.

• Verrouillage:

Action Bandeau de commande Afficheur

Enclencher appuyer sur [①]

Verrouiller la table appuyer ensemble [-] et la touche de

sLECTION de la zone arriere gauche pas de changement

Ré appuyer sur la touche de sélection 3 × [L]

• Déverrouillage:

Action Bandeau de commande Afficheur

Enclencher appuyer sur [①]

Dans les 5 secondes après la mise en route :

Déverrouiller la table appuyer ensemble [ - ] et la touche de

sèlection de la zone arrête gauche 3 × [0]

Ré appuyer sur [ - ] les afficheurs

dont eteints

3 × [0] u [H]

3x[L]

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7	Cuire à feu doux	Viandes, foie, oeufs, saucissesGoulasch, roulades, tripes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9	F fire,Porter à ébullition	Steaks, omeletteseau

ENTRETIEN ET NETTOYAGE

Pour nettoyer il fautmettre l'appareil hors fonctionnement.Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
  N'tutilisez en aucun cas d'appareils « a vapeur » ou « a pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
  N'tilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Sèchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

QUE FAIRE EN CAS DE PROBLEME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbol [E] s'affiche :

• appelez le Service Àpreès-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité à fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublie de couper une des zones de chauffe
• il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes

Le symbole [L] s'affiche :

• se référer au chapitre verrouillage du bandeau de commande

Le symbole [Er03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparait une fois les touches libérées ou nettoyées.

Le symbole [Er21] s'affiche :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [U400], [Er25]ou [U4] clignotant s'affiche :

• La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

PROTECTION DE L'ENVIRONNEMENT

• les matériaux d'emballage sont écologiques et recyclables

• les apparèils électroniques sont composés de matérielaux recyclables et parfois de matérielaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil

• ne jetez enaucun casvoire appareil avec les déchets menagers

• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

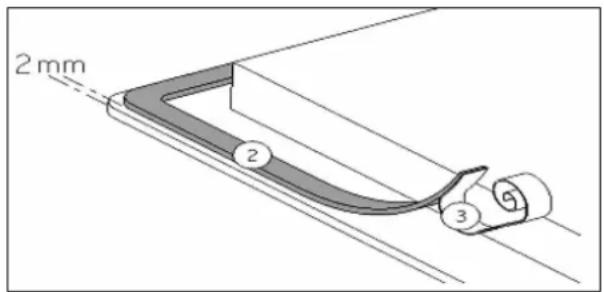

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit etre effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Appareil	Dimension de découpe
BTV3Z-H01VNO	490 x 560 mm

La distance entre la table de cuisson et le mur doit etre au minimum de 50mm.
- La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se tracer sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun apparéil ne doit être plus haut que le plan de cuisson.
- Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100^)
- Les baguettes de bord murales doivent être thermo résistantes
- Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquer un vernis ou une colle spéciale.
N'installer pas la table au-dessus d'un four non ventilé ou d'un lave-vaisse
- Garantir entre le fond du caisson de l'appareil un espace de 20 ~mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique
- Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur
L'ecart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760mm
- Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir.
- MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

CONNEXION ELECTRIQUE

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appeareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assure.
• Le circuit electrique doit etre séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorpore à l'installation fixe conformément aux reglementations de l'installation.
  Le cable d'alimentation doit etre placé de sorte a ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention!

Cet apparéil n'est donc que pour un réseau 230 V~ 50 / 60 Hz

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boitier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez

you d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phase + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6

Branchement de la table:

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pointets en laiton situés dans le boitier de connexion.

Monophasé 230V\~1P+N:

Mettre un pontet entre les plots 1 et 2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre, le neutre N au 4 et la phase L sur un des plots 1 ou 2.

Biphasé 400V~2P+N:

Visser le fil vert/jaune au plot prévu pour la mise à la terre, visser le neutre N au plot 4 et la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Un dévissage plus que nécessaire des vis du boitier de raccordement risque de détériorer ce dernier, les vis tourneraient alors dans le vide.

Veillez a bien engager les fils et a bien serrer les vis.

Notre responsabilité ne saurait etre engagée pour tout incident resultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.
