MODE D'EMPLOI CLI121E KING D HOME

Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

SOMMAIRE

1. CONSEILS DE SECURITE p. 3
2. CONSEIL D'INSTALLATION . p. 4

3. CONSEIL D'INSTALLATION SEMI-PERMANENTE .p. 5
   4.DESCRIPTIF . p.6

4. CHARACTERISTIQUES DE FONCTIONNEMENT . p. 7

5.1.MARCHE/ARRET p.7
5.2.MODE p.7
5.3. REFROIDISSEMENT p. 7
5.4. DESHUMIDIFICATION p. 8
5.5. VENTILATION p. 8
5.6. VITESSE VENTILATION p. 8
5.7.MINUTEUR p.8
5.8. REGLAGES MINUTEUR / TEMPERATURE p. 8

1. TELECOMMANDE p.9
2. ENTRETIEN p. 10
3. SPECIFICATIONS TECHNIQUES p. 11
   9.PANNES p.12
   10.GARANTIE p.12

ATTENTION !!!

Le produit doit être installé en respectant les règles nationales d'installation.

Cet apparéil est uniquement destiné à une utilisation domestique et interieure.

Avant la mise en service de votre climatiseur, celui-ci doit avoir ete Maintainu en position verticale

durant 2 heures au minimum.

1. CONSEILS DE SECURITE :

AVERTISSEMENT !!!

Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-venture ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.

1. Utiliser l'appareil dans une piece de dimension correspondant à sa capacité de refroidissement / ventilation.
2. Ne pas utiliser le climatiseur pres d'appareils à gaz, cheminées ou liquides inflammbables.
3. Ne pas incliner votre apparéil de plus de 35^ en le déplaçant.
4. Manipuler l'appareil avec précaution.
5. Tenir votre climatisationur éloigné d'environ 1 mètre de tout autre apparéil d'électroménager pour éviter le risque de perturbations electromagnétique.
6. Afin d'éviter une surchauffe de l'appareil, nous vous conseillons de l'éloigner d'environ 50 cm d'un mur.
7. Ne pas exposer l'appareil à toutes sources de chaleur directes ou indirectes.
8. Ne pas utiliser cet apparéil dans des endroits humides, et ne pasmettre en contact avec l'eau.
9. Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou une personne de qualification similaire.
10. Ne pas utiliser dans une piece comble.
11. Ne pas soumettre l'appareil à des chocs ou à des vibrations.
12. Contrôler la tension du réseau. Le climatiseur est prévu uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 Volts (50 Hz).
13. L'appareil doit toujours être branché sur une prise de terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez absolument pas connecter l'appareil.
14. La fiche doit toujours être facilement accessible lorsque l'appareil est branché.

15. Avant la connexion de l'ordinate, contrôle si:

16. la tension de raccordement est bien la même que celle de la plaque signalétique,

17. la prise et l'approvisionnement en courant sont adaptés à l'appareil,
18. la fiche du cable est adaptée à la prise de courant
19. Retirer toujours la fiche de la prise lorsqu'ell appareil n'est pas utilisé.
20. Un disjoncteur magnétique thermique ou un fusible de sécurité de 16 ampères doit être installé en冲动 de l'interrupteur principal de votre apparéil.
21. Le produit doit être installé en respectant les règles nationales d'installation
22. Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
23. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

ATTENTION:

Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.

2. CONSEIL D'INSTALLATION DE VOTRE CLIMATISEUR :

Votre climatiseur mobile vous permit de l'installer et de le déplacer facilement à l'endetroit souhaité.

Raccorder le flexible d'échévement au dos de l'unité.

Déployer le flexible à la longueur souhaïée et raccorder la buse de ventilation vers l'extérieur au travers de la fenêtre.

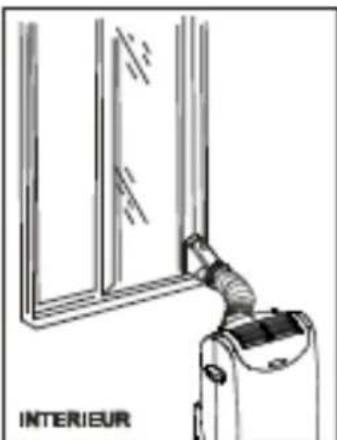

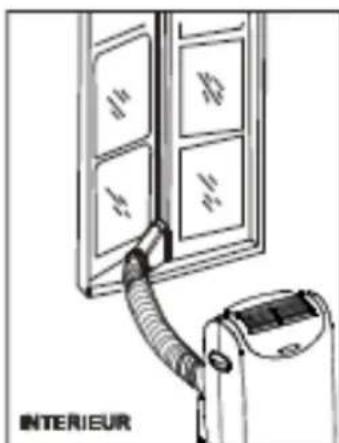

BLOC D'ECHAPPEMENT ET INSTALLATION

1. Insérer les 2 extrémités du flexible d'échéppement dans les 2 connecteurs de la buse d'échéppement. Pour cela, les tordre en sens inverse horsaire jusqu'à la butée.

2. Raccorder un des connecteurs de la buse à la sortie située au dos de l'appareil, en faisant coulibisser le connecteur du flexible vers le bas sur la sortie d'échéppement de l'appareil. S'assurer alors que les cosses situées sur le connecteur de la buse s'enclenchent dans les rainures du connecteur de l'unité.

3. Fixer une autre buse d'échévement du connecteur.

4. Déployer le flexible d'échévement et fermer la fenêtre de sorte à coincer la buse d'échévement comme indiqué dans les schémas ci-dessous.

3. CLIMATISATION AVEC INSTALLATION SEMI-PERMANENTE :

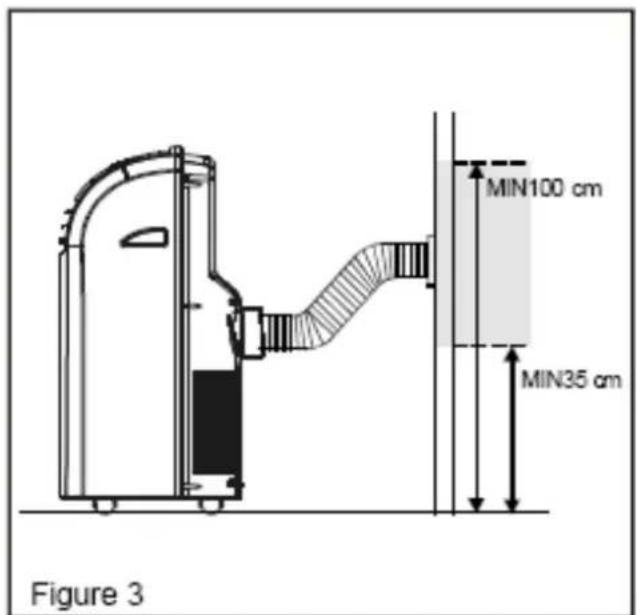

Si nécessaire, votre apparéil peut également être installé de manière semi-permanente.

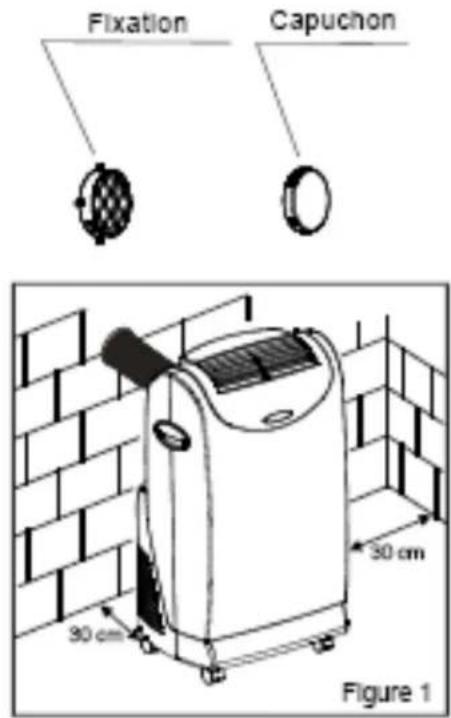

Proceder comme suit :

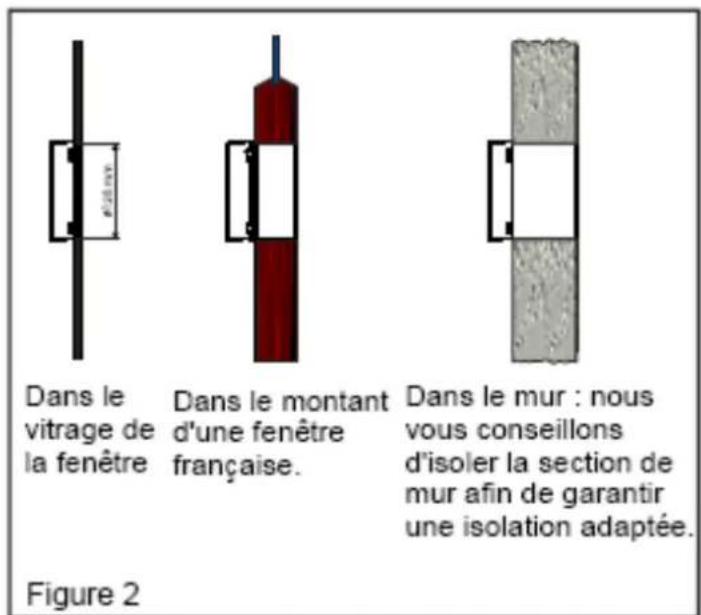

Percer un trou dans un mur extérieur ou sur un vitrage de fenetre. Respecter la hauteur et les dimensions du trou (cf. figure 2)
Fixer la purgege à bride en option dans le trou
Installer le flexible d'échévement dans le boîtier, au dos de l'appareil.
Adapter l'extrémité du flexible d'échévement à la fixation à bride comme illustré (cf. figure 3)

Lorsque le flexible n'est pas utilisé, installer le capuchon pour connecteur de fenêtre rond dans le trou.

Remarque / en cas d'installation semi-permanente du climatiseur, laisser une porte légèrement ouverte (1cm suffit), afin de garantir une ventilation correcte.

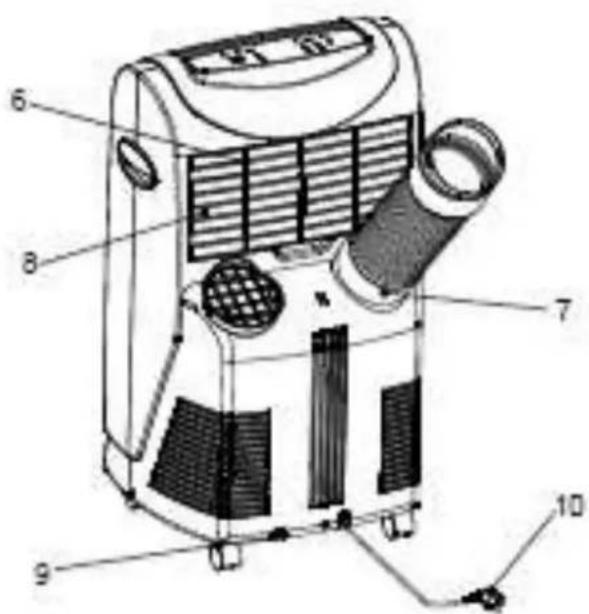

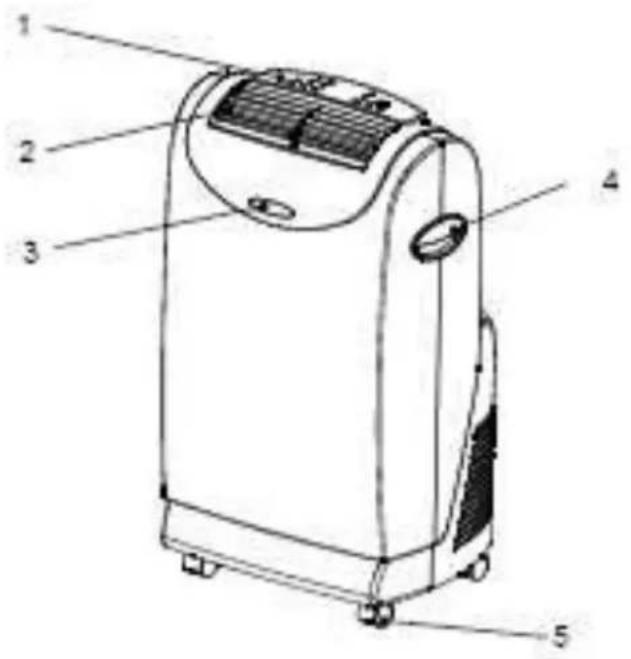

4.DESCRIPTIF:

1	Panneau de commande
2	Collecteur
3	Récepteur de signaux
4	Poinnée
5	Roulettes

6	Filtre
7	Tuyau de sortie d'air
8	Arrivée d'air (évaporateur)
9	Purge d'eau
10	Cordon d'alimentation

5. CHARACTERISTIQUES DE FONCTIONNEMENT :

ATTENTION :

Avant la mise en service de votre climatisationur, celui-ci doit avoir ete Maintenu en position verticale durant 2 heures au minimum.

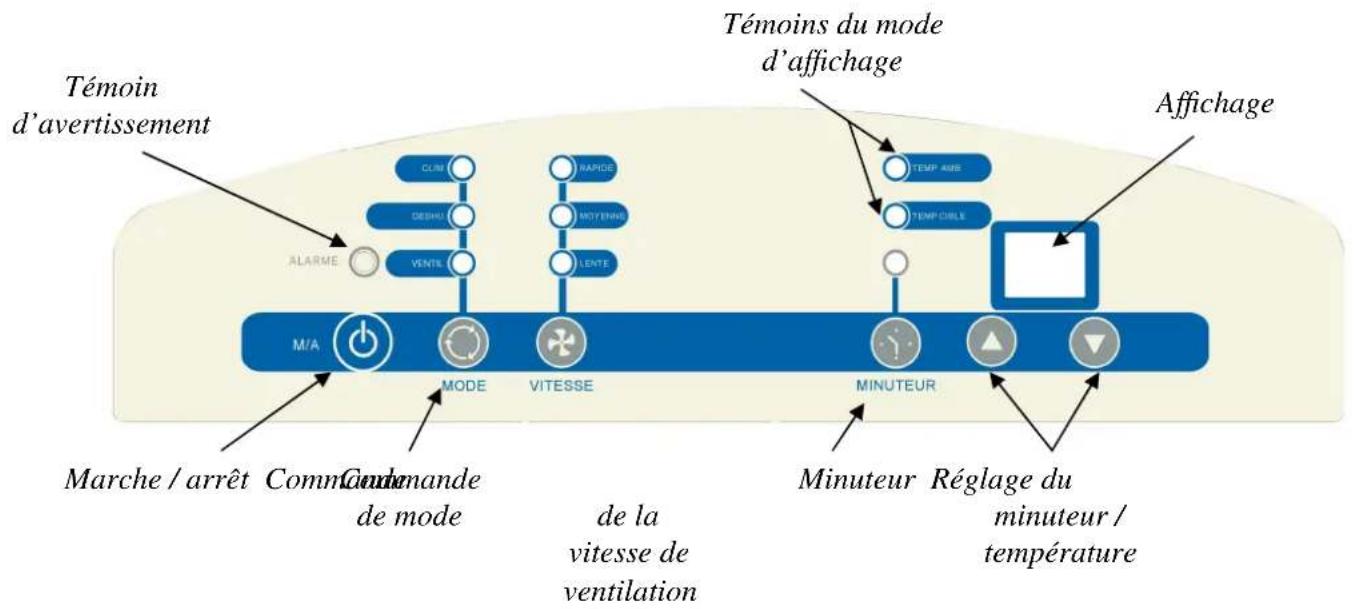

5.1.COMMANDE MARCHE/ARRET：

Cette commande permet de mettre l'appareil en marche ou de l'arrêter.

Témoin d'advertissement :

Ce témoin indique que le réserve d'eau interne doit être vidange. L'appareil ne fonctionnera pas tant que l'eau n'a pas été vidangée.

Sélection de 1'un des 3 modes :

• Climatisation
• Déshumidification
• Ventilation

En utilisant la commande du mode, un témoin indique le réglage actuel.

5.3. MODE CLIMATISATION :

Lorsque le mode CLIMATISATION est selectionné, le témoin lumineux se met en vert.

L'air est alors refroidi et l'air chaud est evacué vers l'extérieur par le tube d'échappement. Ajuster la vitesse de ventilation en fonction de la température de l'air la plus comfortable. La température peut être régée entre 16^ et 32^ .

En mode CLIMATISATION, les flexibles d'échange d'air doivent ventiler à l'extérieur.

5.4. Mode DESHUMIDIFICATION :

Lorsque le mode DESHUMIDIFICATION est selectionné, le témoin lumineux se met en orange.

L'air est déshumidifié lorsqu'il traverse l'unité, sans toute fois être complètement refroidi.

Si la température ambiente est de 25^ , la vitesse de ventilation peut être ajustée. Sinon, elle est bloquée en mode « faible »

En mode DESHUMIDIFICATION, les flexibles d'échange d'air chaud doivent ventiler à l'intérieur de la piece, et non à l'estérieur comme en mode de refroidissement. Si l'une ventilé à l'estérieur, l'air sera légèrement refroidi.

5.5. Mode VENTILATION :

Lorsque le mode VENTILATION est selectionné, le témoin lumineux se met en jaune.

L'air circule dans la pierce, sans etre refroidi.

Remarque: en mode VENTILATION, l'appareil n'a pas besoin d'être ventilé.

5.6. COMMANDE DE LA VITESSE DE VENTILATION :

3 vitesses peuvent être régées :

Forte,
Moyenne,
Lente

5.7. MINUTEUR :

ARRET AUTOMATIQUE:
Lorsque l'appareil est allumé, appuyer sur le bouton du minuteur pour sélectionner le nombre d'heures pendant lequel vous souhaiteriez que l'appareil fonctionne en mode CLIMATISATION, avant de s'arrête automatiquement.
MISE EN MARCHE AUTOMATIQUE:

Lorsque l'appareil est eteint, appuyer sur le bouton du minuteur pour selectionner le nombre d'heures souhaite avant que l'appareil se mette en marche automatquement en mode CLIMATISATION.

5.8.COMMANDES DE REGLAGE DU MINUTEUR/TEMPERATURE:

Utilisées pour le réglage du minuteur et du thermostat

La température ambiente est affichée par défaut

En mode REFROIDISSEMENT, si vous appuyez sur le bouton « ↑ » ou « ↓», la température régée s'affiche et peut être ajustée. Au bout de 15 secondes, l'affichage revient à la température ambiente. La température ne peut être régée qu'en mode REFROIDISSEMENT.

Le temps peut être régé entre 1 et 12 heures.

Remarque: Appuyer simultanément sur les boutons « ↑ » ou « ↓ », pour basculer l'affichage entre les °C et les °F.

Lorsque you arrêtez le climatiseur, attendre 3 minutes avant de le remetre en marche.

IMPORTANT

Afin d'optimiser le rendement de votre climatiseur, nous vous recommendons de ne pas l'exposer directement aux rayons du soleil lors de son fonctionnement (si possible, tirer les rideaux ou fermer les volets).

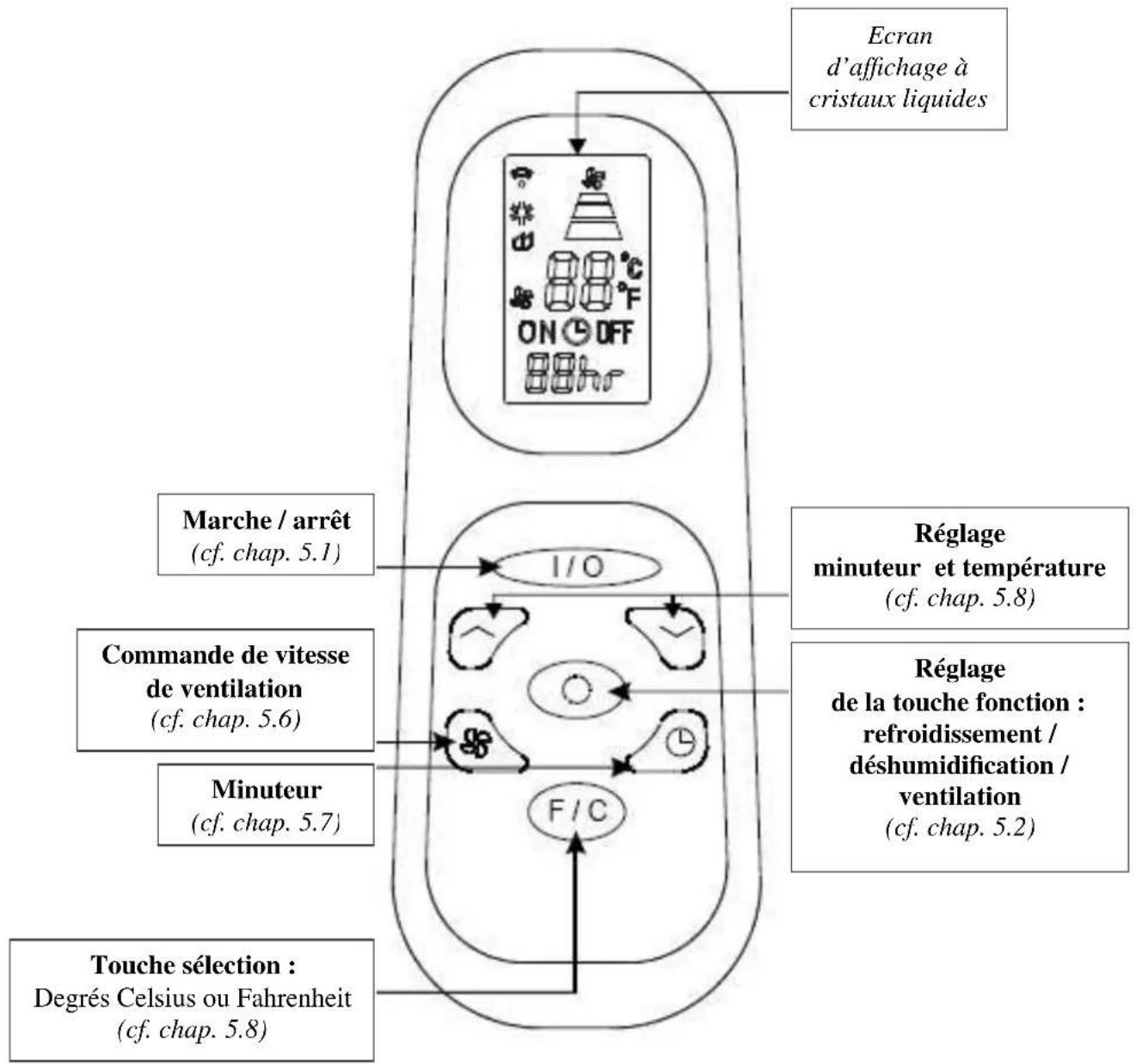

6. TELECOMMANDE :

• Fonctionne avec 2 piles AAA, 1.5 volts, non fournies. Les piles usages doivent être mises au rebut de façon sure. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement
• Respecter les polarités en les insérant.
  La diriger vers le tableau de commande du climatiseur.
• Voiture telécommande reprend les mêmes fonctions que celles indiquées sur votre clavier de commande du climatiseur.

Pour l'utilisation de celle-ci, veuillez vous reporter au :

• Chapitre N° 5 « CHARACTERISTIQUES DE FONCTIONNEMENT »

7.ENTRETIEN：

MAINTENANCE DE L'APPAREIL :

1. Pour toutes opérations d'entretien et de nettoyage, il est IMPERATIF de débrancher l'appareil pour des raisons de sécurité.
2. Ne pas utiliser de produits chimiques ou de déterments pour le nettoyage, qui pourrait facilement abîmer, ou déformer votre apparéil.
3. Nettoyer le climatiseur avec un chiffon légèrement humide, et le sécher.

MAINTENANCE DU FILTRE A AIR :

Pour une meilleure efficacité, le filtré à air doit être nettoyé au bout de 100 heures d'utilisation.
Pour le nettoyer :

Arrête l'appareil etsteroler le filtre a air enle poussant vers le haut.
Nettoyer et réinstaller le filtré à air : en cas de saleté évidente, laver le filtré à l'eau savonneuse tiède, le rincer et le sécher avant de le replacer dans son compartment.
En cas d'utilisation du climatiseur dans un environnement extrémement poussièreux, nettoyer le filtré à air toutes les 2 semaines.

- MAINTENANCE APRES UTILISATION:

1. Si vous prévoyez de ne pas utiliser l'appareil pendant une période prolongée Retirer le bouchon en caoutchouc de l'ouverture de vidange (bas de l'appareil) afin de vidanger l'appareil, en cas d'une non-utilisation prolongée de votre climatisationur.
2. Pendant 12 journée et par beau temps, faire fonctionner l'appareil en mode VENTILATION uniquement afin qu'il sèche à l'intérieur et éviter qu'il moisisse.
3. Arrête et débrancher l'appareil.
4. Nettoyer le filtré à air et le réinstaller.
5. Retirer les flexibles d'air et les conserver soigneusement. Boucher le trou hermetiquement.

8. SPECIFICATIONS TECHNIQUES :

Modèle n° : CLI121E

Capacité réfrigérante : 3 500 W

Tension: 230V~

Fréquence : 50 Hz

Puissance absorbée: 1400 W

Gaz réfrigérant : R410A / 800 g

Pression de refoulement: 3,6 MPa

Pression d'aspiration: 1,8 MPa

Niveau de bruit: 52,5 dB(A)

Poids: 38 kg

IP21

(CE) N 842/2006 : R410A est un gaz à effet de serre fluorescent relevant du protocole de KYOTO. Son potentiel de réchauffement planétaire (PRP) est 1975.

9. PANNES :

Les cas suivants ne sont pas toujours des dysfonctionnements.

Vérifier avant de contacter le service après-vente.

Problème	Analyse
Ne fonctionne pas	- Le disjoncteur ou le fusible est grillé. - Patientez 3 minutes et rallumez l'appareil. Il se peut que le disjoncteur empêche l'appareil de fonctionner. - Les piles de la télécommande sont déchargées. - La fiche n'est pas branchée correctement.
Fonctionne seulement quelques instants	- Si la température régée est proche de la température ambiente, vous pouvez diminuer la température régée. - Sortie d'air obturée par un obstacle. Retirez cet obstacle.
Fonctionne mais ne refroidit pas	- Porte ou fenêtre ouverte. - Un autre apparéil de chauffage fonctionne (chauffage, lampe, etc.). - Le filtré à air est sale. Nettoyez-le. - Sortie ou admission d'air colmatée. - Température régée excessive.
Ne fonctionne pas et le tímoin d'eau s'allume.	- Vidangez l'eau dans un écipient au moyen du tuyau de vidange situé au dos de l'appareil. Si l'appareil ne fonctionne toujours pas, consultez un technicien qualifié.

1. GARANTIE: Cet apparéil est garanti 2 ans.

Ce logo appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet entre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

• Ainsi, lors de la fin de vie de cet apparil, celui-ci ne doit pas'être débarrassé avec les déchets municipaux non triés.

• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique etlectronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.

• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise a votre disposition.
