CLI150E - Climatisation KING D HOME - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Climatiseur mobile King D'Home CLI150E, puissance de 1500W, capacité de refroidissement de 12000 BTU.
Modes de Fonctionnement	Fonction refroidissement, déshumidification, ventilateur.
Consommation Énergétique	Classe énergétique A, consommation annuelle estimée de 350 kWh.
Niveau Sonore	55 dB en fonctionnement maximum.
Dimensions	Dimensions : 75 cm (H) x 45 cm (L) x 38 cm (P).
Poids	Poids net de 30 kg.
Utilisation	Idéal pour les pièces jusqu'à 40 m², installation facile sans travaux.
Entretien	Filtres à nettoyer régulièrement, réservoir d'eau à vider pour la fonction déshumidification.
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de réservoir plein.
Informations Générales	Garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - CLI150E KING D HOME

Comment installer le King D'Home CLI150E ?

Assurez-vous de suivre le manuel d'installation fourni. Placez l'unité à l'intérieur dans un endroit bien ventilé et éloigné des obstructions. Branchez l'unité sur une prise électrique conforme.

Quelle est la capacité de refroidissement du King D'Home CLI150E ?

Le King D'Home CLI150E a une capacité de refroidissement de 15000 BTU, ce qui est idéal pour des pièces allant jusqu'à 45 m².

Comment nettoyer le filtre de l'appareil ?

Pour nettoyer le filtre, retirez-le de l'unité et aspirez la poussière avec un aspirateur ou lavez-le à l'eau tiède savonneuse. Assurez-vous de bien le sécher avant de le remettre en place.

L'appareil ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Quelle est la consommation électrique du King D'Home CLI150E ?

La consommation électrique est d'environ 1,5 kW lors de son utilisation maximale.

Comment régler la température sur l'appareil ?

Utilisez le panneau de contrôle ou la télécommande pour ajuster la température souhaitée. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température.

Quels sont les niveaux de bruit de l'appareil ?

Le niveau sonore du King D'Home CLI150E est d'environ 56 dB en fonctionnement, ce qui est relativement silencieux pour une unité de climatisation.

Peut-on utiliser le King D'Home CLI150E en mode chauffage ?

Non, le King D'Home CLI150E est uniquement un climatiseur et ne dispose pas de fonction de chauffage.

Comment fonctionne la télécommande ?

La télécommande vous permet de contrôler toutes les fonctions de l'appareil, y compris la température, les modes de fonctionnement, et le minuterie. Assurez-vous que les piles sont installées correctement.

Où trouver les pièces de rechange pour le King D'Home CLI150E ?

Les pièces de rechange peuvent être commandées auprès du service client ou chez des revendeurs agréés.

MODE D'EMPLOI CLI150E KING D HOME

IMPORTANT : Lire attentivement ce manuel avant la mise en service et le conserver soigneusement.

SOMMAIRE

1. CONSEILS DE SECURITE p. 3
2. CONSEILS D'INSTALLATION p. 4

3. LIST DES ELEMENTS & DESCRIPTIF . p. 5

4. CHARACTERISTIQUES DE FONCTIONNEMENT .p.6

4.1.MARCHE/ARRET p.6
4.2.MINUTEUR .p.6
4.3.MODE p.7
4.4.VITESSE p.7
4.5. REGLAGE DE LA TEMPERATURE p. 7
4.6.AFFICHEUR NUMERIQUE p.7
4.7.CARACTERISTIQUES p.7
4.8. GRILLE DE VENTILATION p. 8
4.9. EVACUATION D'EAU . p. 8
4.10. TELECOMMANDENDE p.8
4.11. DECONNEXION DES ELEMENTS p.9

1. ENTRETIEN p. 10
2. SPECIFICATIONS TECHNIQUES p. 11
   7.PANNES p.12
   8.GARANTIE p.12

ATTENTION !!!

Cet appeareil est uniquement destiné à une utilisation domestique. Le produit doit être installé en respectant les règles nationales d'installation.

Avant la mise en service de votre climatiseur, celui-ci doit avoir ete Maintenu en position verticale durant 2 heures au minimum.

1. CONSEILS DE SECURITE :

AVERTISSEMENT !!!

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger. La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.

1. Utiliser l'appareil dans une piece de dimension correspondant à sa capacité de refroidissement / ventilation.
2. Ne pas utiliser le climatiseur près d'appareils à gaz, cheminées ou liquides inflammables.
3. Ne pas incliner votre appeareil de plus de 35^ en le déplaçant.
4. Manipuler l'appareil avec précaution.
5. Tenir notre climatiseur éloigné d'environ 1 metre de tout autre apparéil d'électroménager pour éviter le risque de perturbations electromagnetique.
6. Afin d'éviter une surchauffe de l'appareil, nous vous conseillons de l'éloigner d'environ 50 cm d'un mur.
7. Ne pas exposer l'appareil à toutes sources de chaleur directes ou indirectes.
8. Ne pas utiliser cet apparéil dans des endroits humides, et ne pasmettre en contact avec l'eau.
9. Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou une personne de qualification similaire.
10. Ne pas utiliser dans une piece comble.
11. Ne pas soumettre l'appareil à des chocs ou à des vibrations.
12. Contrôler la tension du réseau. Le climatiseur est prévu uniquement pour une prise de courant avec mise à la terre ayant une tension de raccordement de 230 Volts (50 Hz).
13. L'apparil doit toujours être branché sur une prise de terre. Si l'approvisionnement en courant n'est pas connecté à la terre, vous ne devez absolument pas connecter l'appareil.
14. La fiche doit toujours être facilement accessible lorsque l'appareil est branché.

15. Avant la connexion de l'appareil, contrôle si:

16. la tension de raccordement est bien la même que celle de la plaque signalétique,

17. la prise et l'approvisionnement en courant sont adaptés à l'appareil,

18. la fiche du cable est adaptée à la prise de courant

19. Retirer toujours la fiche de la prise lorsqu'ell n'est pas utilisé.

20. Un disjoncteur magnétique thermique ou un fusible de sécurité de 16 ampères doit être installé en冲动 de l'interrupteur principal de votre apparéil.

ATTENTION :

Ne jamais laisser fonctionner cet apparéil en présence ou à la portée d'enfants sans surveillance.

2. CONSEILS D'INSTALLATION DE VOTRE CLIMATISEUR :

Votre climatiseur mobile vous permect de Iinstaller et de le deplacer facilement a l'endroit souhaite.

Le climatiseur est compose d'une partie interieure et d'une partie extérieure qui sont raccordées par un tuyau flexible d'environ 3 metres de long:

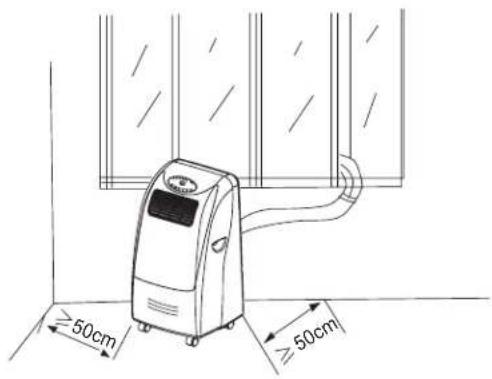

A. Placer la partie interieure (mobile sur roulettes) dans une piece de votre habitation.

L'appareil doit etre en position verticale et sur un sol plat

L'appareil ne doit pas etre a proximite d'une baignoire,d'une douche ou dans tout autre endroit humide ou vaporeux.

Laisser au minimum 50 cm d'espace libre autour de l'appareil afin d'avoir une bonncirculation de 1'air.

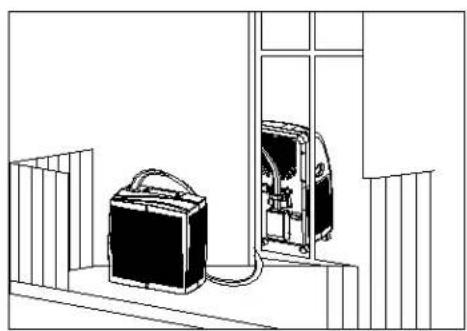

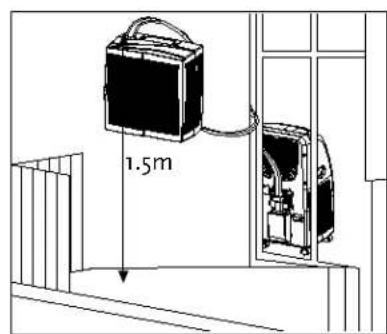

B. Placer la partie extérieure sur le rebord de la fenetre ou sur le balcon.

• Elle peut être aussi suspendue au mur extérieur, mais à une hauteur inférieure à 1,5 metres du sol. L'accrocher à de plus grandes hauteurs pourrait entrainer des problèmes concernant l'écoulement de l'eau et sur la performance de votre climatiseur.
  Il est nécessaire de prévoir une ouverture dans la fenêtre ou la porte pour faire passer le tuyau de raccordement flexible.

CLI150E-4/12

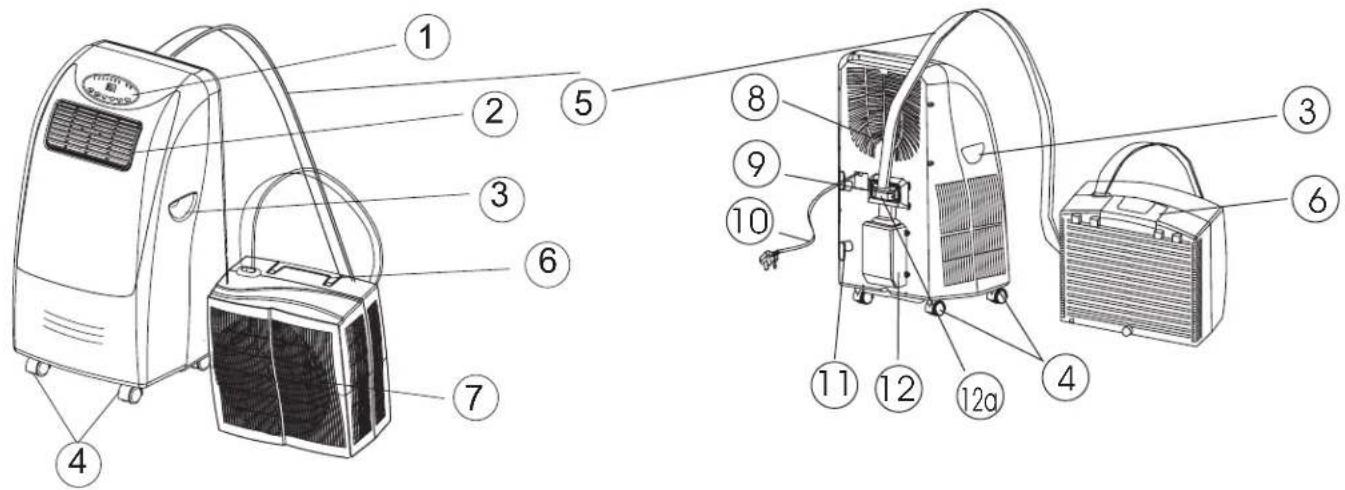

3. LIST DES ELEMENTS & DESCRIPTIF :

1	Panneau de commande	8	Grille d'entrée d'air
2	Grille ventilation	9	Bouton de fermeture
3	Poignée	10	Câble réseau
4	Roulettes	11	Porte cable
5	Conduit de raccordement	12	Boîte de raccordement
6	Poignée	12a	Tube de raccordement à l'unité, visse
7	Evacuation d'air à la courroie

13	Filtre à air
14	Rail de suspension
15	Clés plates
16	Vis
17	Capuchons de protection
18	Télécommande

4. CHARACTERISTIQUES DE FONCTIONNEMENT :

ATTENTION :

Avant la mise en service de votre climatisationur, celui-ci doit avoir ete maintainu en position verticale durant 2 heures au minimum.

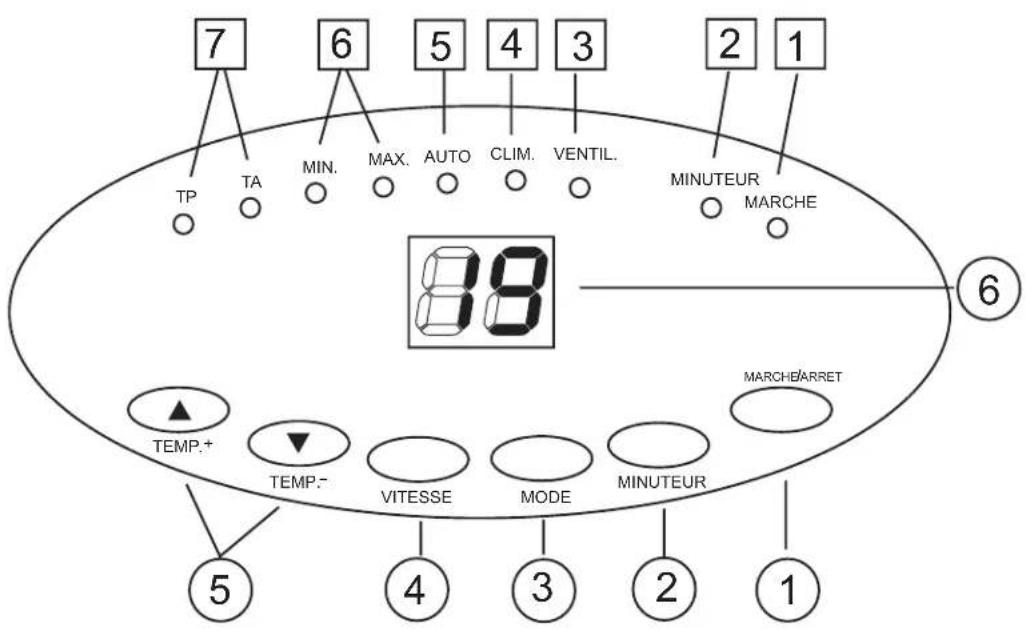

CLAVIER ELECTRONIQUE :

4.1. MARCHE / ARRET :

(1): MARCHE / ARRET

Appuyer sur « MARCHE / ARRET » pourmettre en marche (lampe témoin (1)) ou à l'arrêt. Si la température ambiente est :

• supérieure à 23°C, l'appareil refroidit
• situe entre 20^ et 23^ : le ventilateur se met en marche

4.2. MINUTEUR :

(2) : MINUTEUR

Le bouton « MINUTEUR » permet de régler une durée de fonctionnement entre 1 heures et 12 heures (lampe témoin (2) allumée).

1. Lorsque ce temps est écoulé, l'appareil se met à l'arrêt

4.3. MODE :

(3): MODE

Permet de régler la fonction désirée pour laquelle la lampe témoin s'allumera :

• lampe témoin (3) allumée = VENTILATION
• lampe témoin (4) allumée = CLIMATISATION
• lampe témoin (5) allumée = AUTOMATIQUE

4.4. VITESSE :

(4): VITESSE

Permet de regler la vitesse de ventilation désirée, pour laquelle la lampe témoin (6) s'allumera :

• MIN. = MINIMUM
  *MAX. = MAXIMUM

4.5. REGLAGE DE LA TEMPERATURE :

(5): TEMPERATURE

Permet de regler la températe à maintenir (entre 18^ et 32^ )

• TEMP. + = augmentation de la température
  *TEMP.-. = baisse de la temperature

4.6.AFFICHEUR NUMERIQUE (6) :

Lorsque l'appareil est en marche, la température ambiente (lampe témoin « TA » (7) allumée) est indiquée.

Appuyer sur l'une des touches (5) « TEMP. + » ou « TEMP. - » pour voir la température programmée « TP »

Après quelques secondes, la température ambiente sera à nouveau affichée sur l'écran.

Les températures selectionnées sont de 18^ à 32^ .

IMPORTANT

Afin d'optimiser le rendement de votre climatiseur, nous vous recommendons de ne pas l'exposer directement aux rayons du soleil lors de son fonctionnement (si possible, tirer les rideaux ou fermer les volets).

Pour augmenter la durée de vie du compresseur, celui-ci a été réglé de telle façon qu'il ne se déclenché que 3 minutes après la (re)mise en marche de l'appareil.

Le système de refroidissement est désactifé des que la température ambiente est inférieure à la valeur régée. Le ventilateur continue à fonctionner à la vitesse régée. Lorsque la temperature ambiente remonte au-dessus de la valeur régée, le refroidissement reprend.

4.8. GRILLE DE VENTILATION :

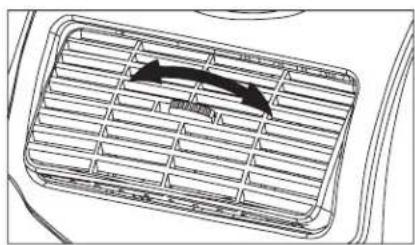

Tournier pour modifier la position des lamelles verticales. pos

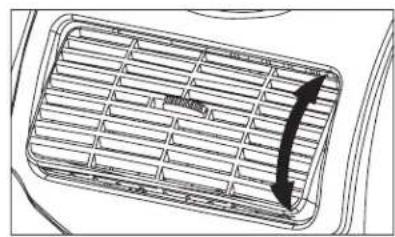

Faire basculer pour modifier la amelles horizontales.

4.9. EVACUATION D'EAU:

L'appareil est muni d'une évacuation d'eau automatique.

L'eau condensée sera pompée de l'arrête de l'unité intérieur à l'unité extérieur.

• Voupsouvezegalementbrancher un tube d'eau (diametre 12,5mm) à l'orifice d'ecoulement de l'unité exterieure pour moins drainer 1'eau au dehors.

• Ce tuyau d'évacuation ne peut, enaucun cas, empêcher l'écoulement de I'eau.

Fonctionne avec 2 piles AAA, 1.5 volts non fournies.
Respecter les polarités en les insérant.
Vous disposez des mêmes touches et fonctions principales que sur le clavier électronique.

A EFFECTUER UNIQUEMENT PAR DES PROFESSIONNELS

I conduit d'évacuation d'eau
II cable reseau
III conduit du fluide réfrigerant

* DETACHER

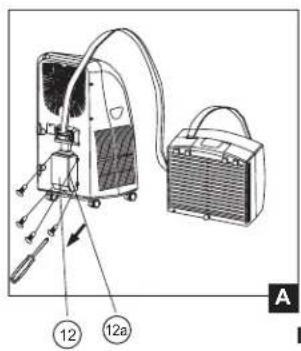

Scheme A :

Ouvrir la boite de raccordement (12) à l'arrête de la partie extérieure
- Detacher le tube de raccordement à l'unité visée à la courroie (12a)

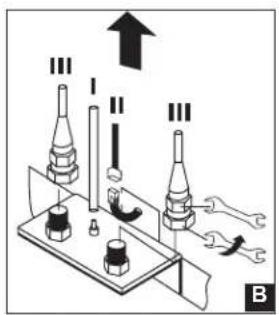

Scheme B:

• Detacher le conduit d'évacuation d'eau (I)
• Detacher le cable réseau (II)
  A l'aide de la clé plate (15), détacher les conduits du fluide réfrigérant (III)
• Les valves automatiques dans les conduits empêchent les fuites.
• Protégé les raccords avec les capuchons de protection contre la poussière.
• Suspendre la partie extérieure au nouvel endroit.

Soyez prudent afin d'éviter d'endommager les conduits du fluide réfrigerant

RACCORDER:

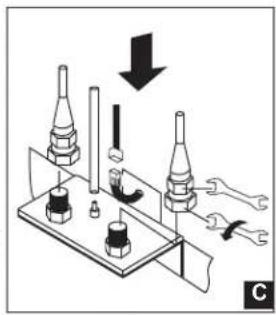

Scheme C:

Passer le tuyau de raccordement par l'ouverture (50 mm de diamètre)
Enlever les capuchons de protection
Raccorder à nouveau les tuyaux en ordre inverse.

Scheme D:

Fermer la boite de raccordement.

IMPORTANT

Nous vous conseillons vivement de faire réaliser cette opération par un professionnel ou une personne habilitée. Toutefois, si vous tenez à la réaliser vous-même, veillez à respecter rigoureusement les points suivants :

• Maintenir une pression dans l'axe sur les tuyaux lors des opérations de dévissage et de vissage des tuyaux de gaz réfrigérant.
• Réaliser ces opérations le plus rapidement possible en retardant très vite le tuyau dévissé et en revisissant très vite le tuyau à remettre en place, tout en maintainant une pression constante dans l'axe tant que le vissage n'est pas totalement terminé.
• Le respect de ces consignes évitera la fuite importante du gaz réfrigérant.

5. ENTRETIE N :

1. Pour toutes opérations d'entretien et de nettoyage, il est IMPERATIF de débrancher l'apparil pour raisons de sécurité.
2. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage, qui pourrait facilement abîmer, ou déformer votre apparéil.
3. Filtre à air :

Pour une(Meilleure efficacite, nous vous recommendons de nettoyer regulierement le filtrer, si nécessaire.
Extraire le filtré.
Laver le filtré à l'eau savonnexe tiède, le rincer et le sécher avant de le replacer dans son compartment ou utiliser un aspirateur pour le nettoyer.
> Ne jamais utiliser l'appareil sans filtré.

1. Nettoyer le climatiseur avec un chiffon légarement humide, et le sécher.

2. Rangement de votre climatiseur :

Vider le réservoir d'eau comme d'habitude.
Nettoyer le filtrte.
- Placer l'appareil en position de ventilation durant quelques heures,
-afin que I'intérieur de I'appareil sèche bien entièrement.
Ranger l'appareil dans un endroit sec, non accessible aux enfants.

Enroulez Le cable.

		1070 WC	L150E 230V	~500kW,8	R410A (705 g)	4,2 MPa / 1,2 MPa	30+11 kg
F	Modèle	Alimentation	Puisance absorbee	Intensité électrique	Capacité réfrigérée	Agent réfrigérant	Pression de refoulement max. / Pression d'aspiration max.
	KING D'HOME		Fabriqué en Chine (P.R.C.)		IPX0 (EVAPORATEUR)		CE
			KIN CLI A4 YYMM XXXXX		IPX4 (CONDENSATEUR)

Énergie	Climatiseur
Fabricant Unité extérieure Unité intérieure	KING D'HOME CLI150E
Économe	C
A B C D E F G Peu écône	535 3,0 2,51
Consummation annuelle d'énergie, kWh en mode refroidissement (La consommation réalisée dépend de la manière dont l'apparèil est utilisé et du climat)
Puisance frigorifique kW Niveau de rendement énergétique À pleine charge (doit être le plus élevé possible)
Type Refroidissement seulement Refroidissement et chauffage	←
Refroidissement par air Refroidissement par eau	←
Bruit dB(A) re 1 pW	55/58
Une fiche d'information détaillée figure dans la brochure
Norm EN 14511 Climatiseur Directive relative à l'étiquetage énergétique 2002/31/CE

7. PANNES :

Problème rencontres Causes Solutions
L'appareil ne fonctionne pas
L'appareil ne fonctionne pas assez	1) Apparil exposé au soleil > Le déplacer ou tirer les rideaux
	2) Fenêtres ou portes ouvertes, beaucoup de monde ou de sources de chaleur.
	3) Filtré colmaté > Nettoyer ou remplacer
	4) Arrivée d'air ou souffrage d'air bouché ou bloqué
	5) Température ambiente en dessous du préréglage
L'apparil est bruyant	L'apparil n'est pas sur une surface plane
Le comprésur ne fonctionne pas	Protection de surchauffage actionnée

N'essayer jamais de démonter ou de réparer vous-mêmes l'appareil. Dans le cas d'une réparation non compétente, la garantie est annulée.

8.GARANTIE：

Cet apparéil est garanti 2 ans.

Ce logo appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitemment de ce produit.
• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise a votre disposition.
