MODE D'EMPLOI ADE 5336 ARTHUR MARTIN ELECTROLUX

Pour une vie plus facile

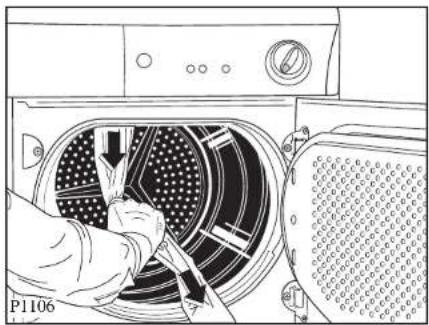

Déblocage: voir page 15

Sécurité

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord impérativement respecter les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous évitez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarte tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de cette commune des endroits autorisés pour la mise au rebut de l'appareil. Pendant le cycle de séchage, n'utilisez que des produits de nettoyage (voile, lingette,...) adaptés à cet appareil pour exclure tout risque d'incendie.

Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.

Avertissements importants 4

Installation 4

Utilisation 4

Dépannage 4

Securité 4

Protection de l'environnement 4-5

Utilisation de votre sèche-linge 6

Le bandeau de commandes 6-7

Comment faire un séchage ? 8-9

Réglage de la conductibilité 9

Guide des programmes 10

Guide de séchage 11

Entretien et nettoyage 12

Nettoyage extérieur 12

Nettoyage de la porte 12

Nettoyage des filtres 12

Garantie 14

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conjug.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranchez toujours l'appareil après son utilisation.
• Tout le linge à sécher doit être essoré avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'où économie d'énergie.
• Ne séchez pas d’articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une Explosion. Risque d’incendie : ne faites pas sécher dans votre appareil du linge qui a été taché ou imbibe d’huile végétale ou d’huile de cuisson. Risque d’incendie : si vous avez prétraité votre linge avec du détachant (spray ou liquide) avant lavage, effectuez un cycle de rincage supplémentaire avant de le charger dans cette sèche-linge.
• Ne séchez en aucun cas des chaussures (tennis, etc.), car elles pourraient s'encastrer entre la porte et le tambour, bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez la porte entrouverte lorsque le seche-linge n'est pas utilisé, mais veillez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez les filtres après chaque utilisation.
• N'utilisez jamais l'appareil sans filtres ou avec des filtres endommagés. Cela pourrait provoquer un incendie.
• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant de mettre l'appareil en fonctionnement.
• N'essayez jamais de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un electricien qualifié. Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Branchement électrique". Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation. Cet appareil est lourd. Faites attention lors de son déplacement.
• Voiture sèche-linge a été conçu pour évacuer la vapeur à l'air libre. L'appareil a son propre système d'aération qui ne doit être relié à aucun autre système d'aération servant à d'autres appareils.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés. - Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture du hublot. - En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre appareil

est le premier habilité à intervenir. À défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs.

• En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

Élimination de l'ancien appareil

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut réglementaire de l'appareil, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions appropriées. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

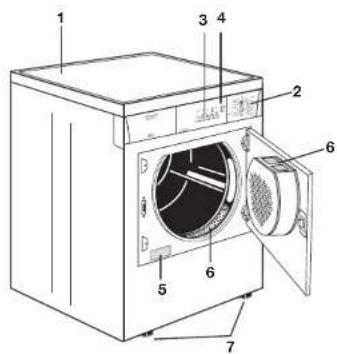

Votre appareil

1 Plan de travail 2 Programmateur/Minuteur - Guide de séchage 3 Touches 4 Voyants 5 Plaque signalétique 6 Filtres 7 Pieds réglables

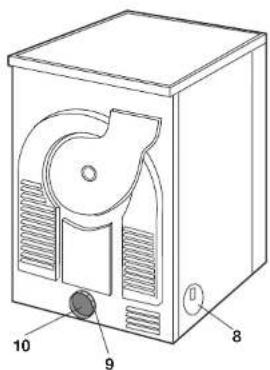

8 Sortie air humide sur les côtés 9 Raccord 10 Sortie air humide à l'arrière

Utilisation de votre sèche-linge

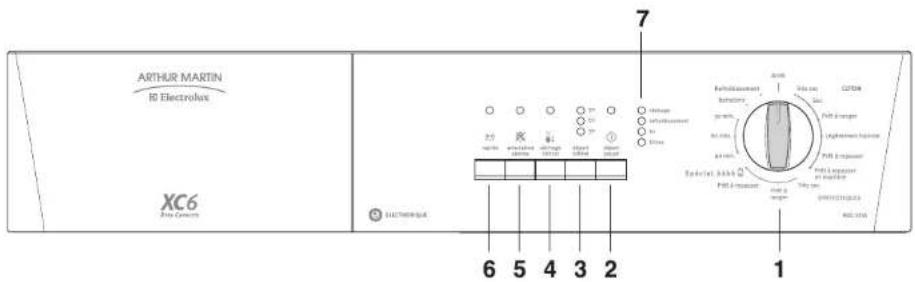

Le bandeau de commandes

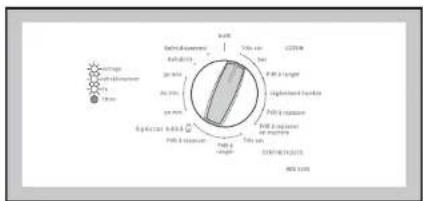

1 Programmateur/minuteur

Il vous permet de sélectionner un séchage électronique ou chronométrique.

Tournez la manette sur le programme ou le temps désiré.

Le séchage à contrôle électronique (automatique)

L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désiré.

Le séchage chronométrique

A utiliser pour parfaire le séchage si nécessaire. Sélectionnez le programme 90 ou 60 minutes pour le linge en coton ou 30 minutes pour les synthétiques.

Pour annuler un programme en cours, tournez le programmateur sur "Arrêt".

À la fin du séchage, tournez-le sur "Arrêt" pour mettre l'appareil hors tension avant de sortir le linge. s'allume lorsqs/allume lorsq

2 Touche "départ/pause" ①

Appuyez sur cette touche pendant 1 seconde environ pour permettre au sèche-linge de fonctionner après avoir sélectionné le programme et les options.

Le voyant correspondant s’arrête de clignoter et reste fixe. Si l'option "départ différé" a été sélectionnée, le décompte commence.

Si la porte de l'appareil ou le portillon en bas sont ouverts en cours de programme, cette touche doit être enclenchée à nouveau après fermeture pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée après une coupure de courant. Dans les deux cas, le correspondant à cette touche clignote pour vous rappeler que la touche "Arret" doit être enclenchée à nouveau.

3 Touche "départ différé

Le départ différé vous permet de retarder le départ d'un programme de 3, 6 ou 9 heures (pour profiter éventuellement d'un tarif de nuit avantageux).

Appuyez sur la touche jusqu'à ce que le voyant correspondant au départ différé s'allume.

Il faut appuyer sur cette touche après avoir sélectionné le programme souhaité et avant d'appuyer sur la touche "départ/pause".

En enclenchant cette touche le décompte commence. Si par exemple vous avez choisi l'option "9 heures" (voyant 9h allumé), après 3 heures ce voyant s'éteint et le voyant "6 heures" s'allume. Au bout de 3 heures, il s'éteint et le voyant 3h s'allume. Lorsque celui-ci s'éteint, le programme commence.

Durant le décompte du départ différé, il n'est pas possible de changer le programme sélectionné ou le départ différé. Si cela est nécessaire, tournez le programmateur sur "Arrêt", sélectionnez le nouveau programme, le départ différé et appuyez sur la touche "départ/pause".

Par contre, si vous souhaitez changer les options sélectionnées, cela ne sera possible que si la nouvelle option est compatible avec le programme choisi. Mettez l'appareil en pause, enclenchez la(les) touche(s) option et appuyez à nouveau sur la touche "départ/pause".

Si vous devez ouvrir la porte pour ajouter d'autres linges, il faut tout d'abord mettre l'appareil en pause en enclenchant la touche correspondante. Appuyez de nouveau sur la touche "départ/pause" après fermeture de la porte pour que le décompte recommence.

4 Touche "séchage délicat

L'enclenchement de cette touche permet d'effectuer un séchage à une température inférieure pour déluge délicat. Le voyant correspondant s'allume. Cette option est utilisable aussi dans le séchage.

chronométrique.

Si la touche n'est pas enclenchée, le chauffage s'effectuera à pleine puissance.

Cette fonction n'est pas compatible avec l'option "rapide".

5 Touche "annulation alarme

Des signaux sonores retentissent

• lors de la sélection du programme et l'enclenchement des touches;
• en cas de sélection erronée des options;
• si on essaie de changer le programme ou les options en cours de programme
• en cas d'anomalie de fonctionnement;
• lorsque la porte ou le portillon en bas sont ouverts. Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme
• lors de la sélection du programme et l'enclenchement des touches
• si on essaie de changer le programme ou les options en cours de programme durant la phase anti-froissage
• À la fin du programme, le voyant correspondant s'allume.

6 Touche "rapide

En appuyant sur cette touche, on obtient une réduction de la durée des programmes "COTON".

"Très sec", "Sec" et "Prêt à ranger". La led correspondante s'allume.

Cette fonction n'est pas compatible avec l'option "séchage délicat".

7 Voyants déroulement programme

Ces voyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer:

Voyant de "séchage

Ce voyant indique que l'appareil est en phase de séchage.

Voyant phase de «refroidissement

Cevoyantindique queI'appareilest enphase de refroidissement. En fin de sechageune phase de refroidissementde10 minutesestprevue pour eviterlefroissementdu linge.

Voyant fin de programme

Il est allumé pendant la phase anti-froissage et reste allumé à la fin du programme.

Voyant (filtres)

Il s'allume pendant la phase anti-froissage et reste allumé à la fin du programme pour vous rappeler que les filtres doivent être nettoyés.

Comment faire un séchage?

Avant la première utilisation de votre sèche-linge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour de quelques chiffons humides (essorés), afin d'éliminer d'éventuelles traces de poussières ou de graisses.

Pour sécher votre linge:

1. Branchez l'appareil.
2. Ouvrez la porte en appuyant sur le point de pression marqué sur la porte (voir croquis).

1. Dépliez les pièces de linge une à une et introduisez-les dans le tambour.
2. Fermez la porte. Assurez-vous que le linge ne reste pas coincé entre la porte et le filtre.
3. Sélectionnez le programme ou le temps de séchage. Les voyants "séchage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.

1. Sélectionnez éventuellement l'option "rapide" ou "séchage délicat".

Enclenchez éventuellement la touche "annulation alarme" lorsque vous souhaitez supprimer l'alarme sonore.

1. Sélectionnez éventuellement l'option "départ différé".

Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "départ différé" pour sélectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre.

Le voyant correspondant s'allume.

1. Démarrez le programme en appuyant sur la touche "départ/pause" de voyant correspondant s'arrête de clignoter et seul le voyant de la phase en cours reste allumé.

Si le départ différé a été sélectionné, le décompte en heures commence.

Aucune modification au programme ou au départ différé ne peut être faite après le départ.

Si le programmeur est tourné sur une autre position au cours du programme, les voyants des phases clignotent et un signal acoustique retentit.

Durant le séchage le tambour tourne alternativement dans les deux directions

Tous les programmes de séchage se terminent

par une phase de "Refroidissement" de 10 minutes (le voyant "Refroidissement" est allumé). Le linge peut être retiré à la fin de cette phase lorsque les voyants "fin" et "filtres" sont allumés.

10. Si le linge n'est pas retiré en fin de cycle, le sèche-linge effectue la phase anti-froissage (durée: 30 minutes maximum).

Si vous n'intervenez pas durant cette phase, le sèche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Des signaux acoustiques retentissent pendant 2 minutes (si la touche n'a pas été enclenchée). Les voyants "fin" et "filtres" restent allumés.

1. Tournez le programmeur sur "Arrêt", tous les voyants s'éteignent.

Si vous ouvrez et puis fermez la porte avant de tourner le programmateur sur "Arrêt", les voyants correspondant aux phases du programme qui viennent d'être achevés s'allument et l'appareil est prêt à recommencer le même programme. Sortez le linge.

Après chaque utilisation

• Tournez le programmeur sur "Arrêt".
• Nettoyez les filtres (voir page 12).

Important!

Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du programmeur sur la position

"Refroidissement" et d'attendre la fin de cette phase pour retirer le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'article. Cet effet, tournez d'abord le programmeur sur

"Arrêt", après sur "Refroidissement" et donnez le département.

Modification du programme

Pour changer un programme en cours, il faut tourner le programmesseur "Arrêt", sélectionner le nouveau programme et presser la touche "départ/pause" ①

Réglage de la conductibilité

L'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et minéraux qui changent la valeur de la conductibilité.

Des variations importantes de la conductibilité, par rapport aux valeurs affichées par l'usine, pourraient légèrement influencer l'humidité résiduelle à la fin du séchage.

Votre sèche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductibilité de l'eau au moyen de la procédure suivante:

Pour accéder à la modalité de réglage:

Mettre l'appareil sous tension en tournant le sélecteur. Dans la modalité de sélection, appuyer en même temps sur les touches 2 et 4.

Maintenir appuyées les touches jusqu'à ce que les voyants situés au-dessus des touches clignotent et qu'une de ces voyantes «fin», «refroidissement» et «séchage» s'allume.

Pour modifier la valeur de conductibilité:

Appuyer en séquence sur la touche «départ/pause» : le degré de conductibilité est signalé par l'allumage des voyants de phase dans différentes combinaisons.

Normalement, l'appareil est réglé à l'usine sur le

LED allumée	Dégré de conductibilité	Valeur indicative μS/cm
fin	Faible < 300
refroidissement	Moyen 300 -	600
sécchage	Élevé > 600

niveau le plus haut ; certains modèles pourraient cependant être configurés de façon différente.

Pour mémoriser le réglage :

Appuyer en même temps sur les touches 2 et 4 ; maintenir appuyées les touches jusqu'à ce que les voyants situés au-dessus des touches arrêtent de clignoter et que l'avertisseur émette un son.

Séchage électronique

Type de linge Degré	de Charge maxi(1) Position séchage souhaité en kg	duprogrammateur
Coton	TrèsPrêt à ranger 6 B(*)Légèrement humide 6 CPrêt à repasser 6 D(*)Prêt à repasser 6 Een machine	sec	6
Synthétiques	TrèsPrêt à ranger 3 G(*)Légèrement humide 3 H	sec	3

Suivant normes CEI 1121.

Séchage chronométrie

Type de linge Durée	de Charge maxi(1) séchage	Position du en kg	programmateur
Coton	60 min	6	I
Synthétiques	30 min	3	L

En effet, dans ce cas, le tambour ne doit être rempli en totalité (exclure par exemple les grandes couettes). La durée du séchage est variable selon : - la nature du linge - l'importance de la charge - l'intensité de l'essorage - le degré de séchage souhaité

Ventilation d'air froid

Ce programme peut être utilisé à toutes autres fins que le séchage du linge : pour éliminer une odeur trop prononcée, anti-mites par exemple, ou pour rafraîchir le linge.

Charge

Il est souvent difficile d'estimer le poids des articles à sécher. C'est pourquoi nous vous conseillons de remplir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, mélis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
• au tiers environ de son volume pour les articles très fragiles.

Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (6 kg de linge de coton sec ou 3 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommandé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pièces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100 g

Serviette-éponge 150-250 g

Peignoir 1000-1500 g

Chemise d'homme 200-300 g

Taie d'oreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

• Ne faites jamais sécher en machine:
• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
• les matières caoutchouteuses, les tissus plastifiés et les articles ouatés (anoraks, couettes etc...)
• les articles ayant été précédemment nettoyés avec des produits inflammables
• les tissus ayant tendance à s'effilocher.
• Conformez-vous scrupuleusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine. Séchage en tambour permis Séchage en tambour à haute température Séchage en tambour à température modérée Séchage en tambour interdit
• Fermez les boutons pression et les fermetures à glissière et recousez les boutons si nécessaire. Veillez à nouer les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
• Vous obtiendrez un sé épaisseur, par exemple sèchez séparément les tissus épais.
• ’éviter qu’ils ne s’enroulent et forment des nœuds.
• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon afin d'éviter les épaisseurs longues à sécher.
• Tout le linge à sécher doit être essoré avant de procéder au séchage.
• Évitez de sécher du linge trop longtemps : vous économiserez de l’énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rinçage (en lave-linge) permet de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un degré de séchage qui rend le linge prêt au repassage (c'est-à-dire imbibé de l'humidité qui requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par conséquent, sélectionner un séchage court pour ces textiles. Nous vous recommandons de tenir compte des possibilités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le linge devrait être encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
• Nous vous déconseillons d'ouvrir le hublot en cours de séchage pour contrôler le degré d'humidité de votre linge. En effet, les articles sont chauds et doivent au contact une impression d'humidité, même si le linge est sec. Il est préférable d'attendre la fin du cycle de séchage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de séchage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilisez de l'eau savonneuse. Rincez et séchez soigneusement.

Important:

N'utilisez jamais de produits abrasifs ou caustiques.

Nettoyage de la porte

Nettoyez périodiquement l’intérieur de la porte et tout autour du filtre pour enlever d’éventuelles peluches. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage des filtres

Situé l'un dans l'ouverture du hublot et l'autre dans la contre-porte, les filtres doivent être nettoyés après chaque utilisation, avant de sortir le linge, à l'aide d'un chiffon humide.

Le filtre à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. À cet effet, tirez sur la poignée vers le haut.

Vous vous étonnerez peut-être de la grande quantité de peluches (bouts de fils) accumulée dans les filtres. Il s'agit toutes d'une usure tout à fait normale du linge, et non pas d'une contrainte de ce dernier engendrée seulement par le séche-linge. En portant ce linge, et pendant le lavage (qu'il se fasse à la main ou dans une machine à laver automatique), il se produit un frottement des fibres et du tissu, leurs particules détachées adhérant à la surface du linge.

Lors de l'endatement sur un séchoir, ces peluches (bouts de fils) sont emportées par le vent, tandis qu'à l'intérieur du séche-linge, elles s'accumulent et se gonfient fortement sous l'action du séchage. Leur poids vous permettra de constater leur faible proportion par rapport à la quantité de linge lavé.

Un frottement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge, provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil, ces peluches s'envolent, tandis qu'à l'intérieur du séche-linge, elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si nécessaire, les deux filtres peuvent être nettoyés sous l'eau courante avec l'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiqué dans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.

N'utilisez jamais votre séche-linge sans filtres.

En cas d'anomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre appareil avant d'appeler service après-vente. Il se peut que le problème soit simple et que vous puissiez y remédier vous-même.

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre service après-vente.

Symptômes Solutions
• Le sèche-linge ne démarre pas:	Vérifiez que: • la porte est correctement fermée, • l'appareil est effectivement branché, • les fusibles sont en bon état et n'ont pas disjoncté, • il n'y a pas de coupure de courant, • le programme de séchage a été affché, • la touche départ a été enclenchée.
• Le résultat de séchage n'est pas satisfaisant:	Vérifiez que: • le programme sélectionné est approprié, • les filtres sont correctement nettoyés, • le tambour du sèche-linge n'est pas surcharge, • la touche "sèchage délicat" n'a pas été enforcée, • le local où le sèche-linge est installé a une aération suffisante.

Service après-vente

En cas d'anomalie de fonctionnement, le vendeur de tout appareil est le premier habilité à intervenir. À défaut (déménagement de cette part, fermeture du magasin où vous avez effectué l'achat...), veillez consulter le Centre Contact Consommateurs.

En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, le Vendeur est tenu, lors de l'acte d'achat de l'appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur la partie avant, en bas.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de suivante appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Caractéristiques techniques

Dimensions: Hauteur 85 cm	Largeur 60 cm Profondeur 58 cm
Puisance de branchement: 230 Puisance totale absorbee: 2600 Fusible: 16 A	V/50 Hz W
Capacité de séchage: Coton, lin 6 kg Synthétiques 3 kg
Consommations: Coton, lin	Coton, lin 800 tr/min. Synthétiques (essorés à 1,1 600 tr/min.)	kWh (6 kg prét à ranger) 3,20 kWh (6 kg prét à repasser) kWh (3 kg prét à ranger)

Cet appareil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE 03/05/89 (Compatible Électromagnétique) et modifications successives.

Débridage

Enlevez le sachet en polyéthylène avec le rembourrage en polystyrène avant d'utiliser l'appareil pour la première fois. Enlevez l'étiquette adhésive de la partie supérieure à l'intérieur du tambour.

Emplacement

N'installez pas l'appareil dans un endroit où sont placés ou stockés des produits inflammables ou des produits pouvant créer des vapeurs inflammables. Il y a un risque d'explosion, d'incendie. Votre appareil doit être installé dans un local aéré afin de permettre l'évacuation de l'air humide dégagé de l'appareil pendant son fonctionnement. Vous devez prévoir la libre circulation de l'air autour de la grille d'aspiration située à l'arrière de l'appareil. L'endroit doit être propre et exempt de poussière.

Assurez-vous que le sèche-linge est bien d'aplomb en agissant sur les pieds.

Ne démontez pas les pieds, ne limitez pas la circulation de l'air au sol par des tapis à longs poils, des moulures, etc. Il pourrait se produire une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerait de l'endommager.

Un excès de condensation dans la pièce prolonge le temps de séchage et, par conséquent, la consommation d’énergie. L’aération de la pièce peut être obtenue par l’ouverture d’une fenêtre ou par l’adaptation d’un raccordement sur l’extérieur.

Pendant le fonctionnement du sèche-linge, la température ambiante ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas compromettre le bon fonctionnement de l'appareil.

Évacuation de l'air humide

L'évacuation de l'air humide peut s'effectuer par l'arrière ou par les côtés de l'appareil.

Les orifices d'évacuation non utilisés doivent être obstrués à l'aide des caches fournis avec l'appareil.

Le raccordement sur l'extérieur

Ce mode d'évacuation de l'air humide est possible en raccordant le tuyau flexible de 100mm de diamètre, livré avec l'appareil, sur la sortie.

Pour relier le tuyau à l'appareil, il faut appliquer d'abord à une extrémité du tuyau le raccord en plastique «A» se trouvant sur l'orifice arrêté, et ensuite introduire le tuyau dans l'orifice d'évacuation choisi.

Si votre appareil est placé dans un local très froid, percez un trou au point B de 3 mm et déposez un recipient plat dessous pour y récupérer l'eau de condensation.

Le tuyau ne devra pas présenter plus de deux coudes.

Attention: ce sèche-linge ne doit pas être raccordé sur un conduit de fumées.

Remarque:

Si vous avez équipé l'extrémité du tuyau de raccordement sur l'extérieur d'un clapet anti-retour ou d'une grille, ils devront être régulièrement entretenus pour ne pas être obstrués par des peluches.

Un débit maximum d'évacuation d'au moins 150m² /h doit être assure.

Notre responsabilité ne saurait être engagée en cas de surchauffe provoquée par une obstruction due à un corps étranger.

Vous avez également la possibilité d'orienter l'extrémité du tuyau vers le bas afin d'empêcher l'eau et le vent d'entrer.

Important: Il est possible que vous constatiez des anomalies de fonctionnement si le local est équipé d'une V. M. C. (ventilation mécanique contrôlée). Si le temps de séchage est anormalement long, débranchez la VMC ou fermez l'orifice d'aspiration.

Si le sèche-linge est installé à côté de meubles de cuisine, vérifie que le tuyau d'évacuation n'est pas écrabouillé. Si le tuyau est partiellement écrabouillé, l'efficacité de séchage sera réduite, avec une augmentation conséquente des temps de séchage et de consommation d'électricité.

Si le tuyau est complètement écrasé, les dispositifs de sécurité dont la machine est dotée pourraient se déclencher. Dans ce cas adressez-vous au Service Après-Vente.

Réversibilité de la porte

Pour effectuer la réversibilité de la porte de votre appareil, faites appel au service après-vente de chaque magasin vendeur.

Branchement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Utilisez un socle de prise de courant comportant une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur (norme NF C 15100) et aux prescriptions de l'E. D. F.

Vérifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil, en tenant compte des autres appareils électriques branchés.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Notre responsabilité ne saurait être engagée en cas d'incident ou d'accident provoqué par une mise à la terre déficiente ou inexistante.

Le remplacement éventuel du câble d'alimentation ne devra être effectué que par notre service après-vente.

Important!

Le câble d'alimentation doit être facilement accessible après l'installation de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal. La fixation de ces deux appareils s'effectue à l'aide d'un kit de superposition (en option) que vous pourrez vous procurer auprès de votre magasin vendeur. Les instructions de montage se trouvent dans l'emballage.

AMB. gxp 6/14/2005 4:02 PM Page 17

Electrolux Home Products France S. A. S. au capital de 67 500 000 € - 552 042 285 RCS Senlis

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Apres l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 Senlis Cedex

Tel.:[phone](0,15TTC/mn)

Fax:[phone]

e-mail: [e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tel.: [phone] (0,34€ TTC/mn)

Fax:[phone]

e-mail : [e-mail]

Permanence téléphonique du lundi au vendredi

Pour une vie plus facile

125981290

Le Groupe Electrolux est le premier franchisant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (lesquels sont répertoriés, ci-dessus, lave-linge, aspirateurs, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans ou plus 150 pays à travers le monde.
