ADC 5330 - Sèche-linge ARTHUR MARTIN ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de sèche-linge	Condensation
Capacité de séchage	7 kg
Classe énergétique	B
Dimensions (HxLxP)	85 x 60 x 60 cm
Poids	35 kg
Programmes de séchage	6 programmes différents
Filtre à peluches	Amovible et lavable
Système de sécurité	Protection contre la surchauffe
Consommation d'énergie annuelle	500 kWh
Garantie	2 ans

FOIRE AUX QUESTIONS - ADC 5330 ARTHUR MARTIN ELECTROLUX

Pourquoi mon sèche-linge Arthur Martin-Electrolux ADC 5330 ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le sélecteur de programme est correctement réglé.

Le sèche-linge ne chauffe pas, que faire ?

Vérifiez le filtre à peluches et nettoyez-le si nécessaire. Assurez-vous également que le réservoir d'eau est vide ou que le système d'évacuation est dégagé.

Le programme de séchage dure trop longtemps, que faire ?

Vérifiez que la charge de linge n'est pas trop importante et que le filtre à peluches est propre. Un trop plein de linge peut affecter l'efficacité du séchage.

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez le tiroir du filtre situé à l'avant de l'appareil, retirez le filtre à peluches et rincez-le à l'eau chaude. Laissez-le sécher avant de le remettre en place.

Mon sèche-linge fait beaucoup de bruit pendant le fonctionnement, est-ce normal ?

Un certain bruit est normal, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez que le sèche-linge est de niveau et que rien ne bloque le tambour.

Comment puis-je réduire l'odeur de moisi dans mon sèche-linge ?

Assurez-vous que le tambour est propre et sec après chaque utilisation. Laissez la porte ouverte après le séchage pour permettre une meilleure circulation de l'air.

Le sèche-linge affiche un code d'erreur, que signifie-t-il ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. Chaque code a une signification particulière qui peut indiquer un problème à résoudre.

Comment puis-je empêcher le froissement des vêtements dans le sèche-linge ?

Retirez les vêtements dès la fin du cycle et pliez-les rapidement. Vous pouvez également utiliser un cycle de séchage à basse température pour réduire le froissement.

MODE D'EMPLOI ADC 5330 ARTHUR MARTIN ELECTROLUX

Pour une vie plus facile.

Sécurité

Lors de sa fabrication, cet appeareil a ete construit selon des normes, directives et/ou decrets pour une utilisation sur le territorie français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour eviter tout risque de déteriation de l'appareil, transportez-le dans sa position d'utilisation muni des ses cales de transport (selon modele).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour évier tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
Votre appearei a ete concu pour etre utilise par des adults. Il est destiné a un usage domestique normal. 1Ne I'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu.Vous evitez ainsi des risques materiel et corporel.
Débranche que口服 avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger: coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de cette commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de sechage, n'utilise que des produits de nettoyage (voile, lingette,...) adaptes à cet apparéil pour exclure tout risque d'incendie.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

Sécurité 2

A l'attention de l'utilisateur

Avertissements importants 4

Utilisation 4

Installation 4

Protection de l'environnement 4-5

Description de l'appareil 5

Utilisation de votre sèche-linge 6

Le bandeau de commandes 6

Comment faire un séchage? 8

Guide des programmes 9

Guide de séchage 10

Garantie 14

A l'attention de l'installateur

Caracteristiques techniques 14

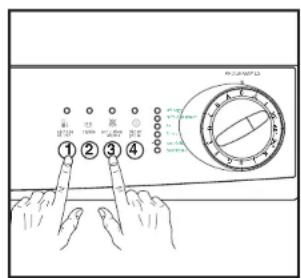

Réglage de la conductibilité 15

Installation 16

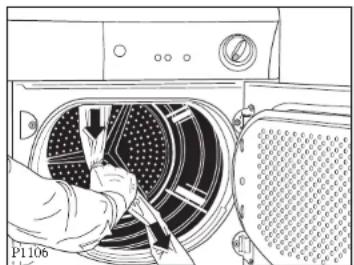

Débridge 16

Emplacement 16

Raccordement electrique 16

Installation en colonne 16

Kit de vidange de I'eau de condensation. 16

Réversibilité de la porte 16

Entretien et nettoyage 11

Nettoyage extérieur 11

Nettoyage de la porte 11

Nettoyage des filtres 11

Nettoyage du condenseur d'air 11

Vidange du bac d'eau de condensation 12

Nettoyage de la grille d'aspiration 12

Nettoyage du tambour 12

En cas d'anomalie de fonctionnement 13

ServiceAprés-Vente 13

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

Avertissements importants

Conserve cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utiliser pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces avertissements ont ete redigges pour voire.
scurite et celle d'autrui.

Utilisation

• Cét apparéil a été concu pour être utilisé par des femmes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilistant pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiement. Vérifiez son aspect général. Faibles les eventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparaïè est destiné à un usage domestique.
  Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été concu.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet articleil. Cea représentait un danger pour vous.
• Débranche toujours l'appareil après son utilisation.
• Tout le binge à secher doit être essore avant d'être introduit dans le tambour. Plus la vitesse d'essorage sera importante, plus courte sera la durée du séchage d'ou économique d'énergie.
• Ne séchéz pas d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une explosion.
  Risque d'incendie: ne faits pas sécher dansvotre appeareil du linge qui a été taché ou imbibéd'huile vegétale ou d'huile de ciisson.
  Risque d'incendie: si vous avez prétraité votrelinge avec du detachant (spray ou liquide) avantlavage, effectuez un cycle de rincagsupplémentaire avant de le charger dans votreseeche linge.
• Ne séchéz en aucun cas des chaussures (tennis, etc.), car elles pouraient s'encastrer entre la porte et le tambour, bloquant ce dernier.
• Contrôlez qu'un briquet n'est pas resté dans une poche.
• Laissez la porte entrouvrente lorsque le sèche-lingne n'est pas utilisé, mais veilzez à ce que les enfants ne s'enferment pas dans l'appareil.
• Nettoyez les filtrés après chaque utilisation.
  N'utilise jamais l'appareil sans filtres ou avec des filtres endommages. Cela pourrait provoquer un

incendie.

• Les enfants en bas âge et les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• Evitez l'accumulation de poussière autour de l'appareil pour permettre à l'air de circulier librement.
• N'essayez jamais de réparer l'appareil yourself. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages importants.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparell, faits appeel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisiez attentivement les instructions figurant au chapitre "Branchement électrique".
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
  Cet apparéil est lourd. Faîtes attention lors de son déplacement.

Veuliez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Protection de l'environnement

• Tous les matérielux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être recupérés et recyclées.
• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger: coupez le cable d'alimentation au ras de l' apparéil et neutralise le dispositif de ferméture de la porte.
• En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut

(déménagement, fermetre du magasin où vous avez

effectue l'achat...), consultez le Centre Contact Consommateurs.

• En cas d'intervention sur votre apparell, exigez du service après-vente les pieces de rechange certifiées Constructeur.

Elimination de I'ancien appareil!

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedie a cet effet (collecte et recyclage du materiel electrique et electronique).En procedant a la mise au rebut reglementaire de I'appareil, nos preservons I'environnement et notre securite, s'assurant ainsi que les detchets seront traites dans des conditions appropriees.Pour obtenir plus de details sur le recyclage de ce produit,veuilliez prendre contact avec les services de�te commune ou le magasin ou vous avez effectue I'achat.

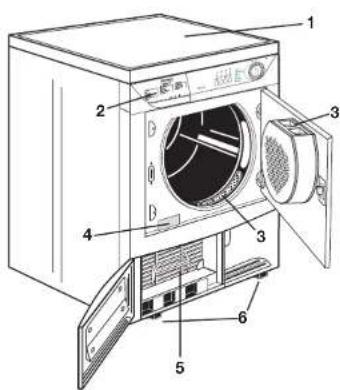

1 Plan de travail
2 Bac d'eau de condensation
3 Filtres
4 Plaque signalétique
5 Condenseur d'air
6 Pieds régables

Utilisation de votre sèche-linge

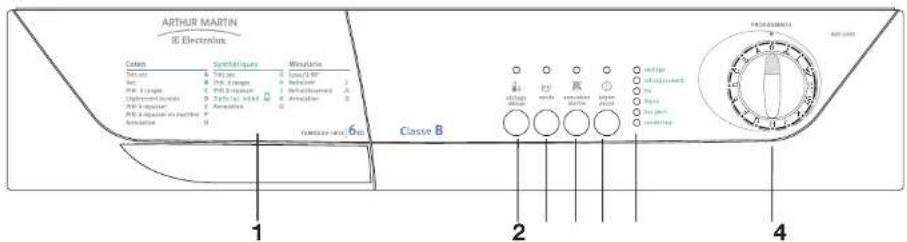

Le bandeau de commandes

1 Guide des programmes

Il vous aidera à désirir le programme convenant le moyen à votre linge.

2 Touche séchage délicat ！

L'enclenchement de cette touche permet d'effectuer un séchage à une température inférieure pour du linge délicat. Levoyant correspondant s'allume. Cette option est utilisé aussi dans le séchage chronométrique.

Si la touche n'est pas enclenchée le chauffage s'effectuera a pleine puissance.

Cette fonction n'est pas compatible avec l'option "rapide"

3.Touche"rapide"

En appuyant sur cette touche on obtient une réduction de la durée des programmes "coton" TRES SEC, SEC et PRET A RANGER. Le voyant correspondant s'allume.

Cette fonction n'est pas compatible avec l'option "sechage délicat

4 Touche annulation alarme

Des signaux sonores retentissant

• lors de la sélection du programme et l'enclopenchement des touches;
• en cas de selection erronée des options;
• si I'on essais de change le programme ou les options en cours de programme
• à la fin du programme;
• lorsque le bac d'eau de condensation est plein;
• en cas d'anomalie de fonctionnement;
  lorsque la porte ou le portillon en bas sont ouverts.

Enclenchez cette touche lors de la programmation si vous souhaitez supprimer l'alarme

• lors de la sélection du programme et l'enclementement des touches
• si l'on essaire de changer le programme ou les options en cours de programme
  durant la phase anti-froissage
• à la fin du programme
  Levoyant correspondant s'allume..

5 Touche département/pause

Appuyez sur cette touche pendant 2 secondes environ pourmettrele sese-linge en fonctionnement après avoir selectionné le programme.

Si la porte de l'appareil ou le portillon en bas sont ouverts en cours de programme, cette touche doit être enclenchée à nouveau après fermetre de la porte pour que le programme démarre là où il a été interrompu.

Cette touche doit être enclenchée aussi après une coupure de courant et après avoir remis en place le bac d'eau de condensation s'il a été vide en cours de programme.

Dans les deux cas le voyant sechage ou refroidissement (suivant la phase en cours) clignote pour vous rappeler que la touche départ doit être enclenchéée à nouveau.

6 Voyants déroulement programme

Ces moyants vous indiquent les différentes phases du programme que l'appareil est en train d'effectuer:

Voyant de sechage

Ce voyant indique que l'appareil est en phase de sechage.

Voyant (phase de refroidissement)

Ce voyant indique que l'appareil est en phase de

refroidissement. En fin de sechage, une phase de refroidissement de 10 minutes est prévue pour éviter le friissement du langhe.

Si levoyant sechage ou refroidissement clignote cela signifie que la touche départ doit etre enclenchee a nouveau pour que le programme redemarre.

Voyant fin de programme

Ce voyant clignote à la fin de la phase de refroidissement et pendant la phase anti-froissage.

Voyant «filtres»

Il s' allume pendant la phase anti-froissage et reste allumé à la fin du programme pour vous rappeler que les filtres doivent être nettoyés

Voyant du bac d'eau de condensation - bac plein

Il s' allume pendant la phase anti-froissage et reste allumé à la fin du programme pour vous rappeler que le bac d'eau de condensation doit être vidé. S'il s'allume au cours du programme cette signifie que le bac est plein.

Un signal sonore retentit, le programme s'interrompt, le voyant de la touche DEPART/PAUSE clignote.

Voyant "condenseur"

Il s' allume tous les 30 cycles de sechage pour vous rappeler que le condenseur doit etre nettoyé.

7Programmateur/Minuteur

Il vous permet de sélectionner un séchage électronique ou chronométrique.

Tournez la manette sur le programme ou le temps désiré.

Le séchage à contrôle électronique (automatique)

L'appareil fonctionne avec ces programmes à l'aide de sondes qui testent le degré d'humidité du linge. Il vous suffit d'afficher le programme en fonction de la catégorie de linge et du degré de séchage désire.

Le séchage chronométrique

A utiliser pour parfaire le séchage si nécessaire.
Détectionnez le programme 90 ou 60 minutes pour le linge en coton ou 30 minutes pour les synthétiques.
Pour annuler un programme en cours tournez le programmeur sur "0".

A la fin du séchage tournez-le sur "0" avant de sortir le linge.

Comment faire un séchage?

i Avant la première utilisation de votre sechelinge, faites-le fonctionner pendant 30 minutes environ, en chargeant le tambour dequelques chiffons humides (essores),eci afin d'eliminer d'eventuelles traces de poussieres ou de graisses.

Pour sécher votre linge:

1. Branchez l'appareil.
2. Ouvrez la porte en appuyant sur le point de pression marquee sur la porte (voir croquis).

1. Dépliez les pieces de linge une à une et introduisez-les dans le tambour.
2. Fermez la porte. Assurez-vous que le linge ne reste pas coincide entre la porte et le filtre.
3. Sélectionné le programme ou le temps de séchage.
   Les voyants "sechage", "refroidissement", "fin" (correspondant aux phases composant le programme) s'allument.
4. Sélectionnez éventuelles l'option "rapide" ou "sechage délicat".
   7 Enclancheventuelleslaitouche"annulation alarmesi soudhaitez supprimer lalarmesonore.
5. Démarrez le programme en appuyant sur la touche "départ/pause" de voirant correspondant arrêté de clignoter et seul le voirant de la phase en cours resté allume..

Si le départ différé a eté sélectionné, le décompte en heures commence.
Aucune modification au programme ou au départ différé ne peut être faite après le départ.
Si le programmateur est tourné sur une autre position au cours du programme, les voyants des phases clignotent et un signal acoustique retentit.

Durant le séchage le tambour tourne alternatively dans les deux directions.

Tous les programmes de séchage se terminent par une phase de "refroidissement" de 10

minutes (levoyant"refroidissement'estallumé). Le linge peut etre retirea la fin de cette phase lorsque les voyants "fin", "filtres"et "bacplain" sont allumés

1. Si le binge n'est pas retire en fin de cycle, le seche-linge effectue la phase anti-froissage (durée: 30 minutes maximum). Si vous n'intervenez pas durant cette phase, le seche-linge s'arrête automatiquement à la fin de la phase anti-froissage. Des signaux acoustiques retentissent pendant 2 minutes (si la touche n'a pas été enclenchée). Les voyants "fin", "filtres" et "bac plein" restent allumés...
   10.Ttournez le programmateur sur "0", tous les moyants s'eteignent. Si vous ouvrez et puis fermez la porte avant de tourner le programmateur sur "0", les moyants correspondant aux phases du programme qui vient d'être achieved s'allument et l'appareil est pret à recommencer le même programme.
   Sortez le linge

Après chaque utilisation

• Tournez le programmeur sur "0".
• "0" pourmettreI'appareil hors tension
• Nettoyez les filtres (voir page 11)
  Videz le bac d'eau de condensation (voir page 12)

Important!

Si le programme de séchage doit être arrêté avant qu'il soit terminé, nous vous conseillons de tourner la manette du programmateur sur la position (refroidissement) et d'attendre la fin de cette phase pour-retirer le linge. Cela évitera une accumulation de chaleur à l'intérieur de l'appareil. A cet effet tournez d'abord le programmeur sur "0", après sur et donnez le départ.

Modification du programme

Pour changer un programme en cours il faut d'abord annuler celui-ci en tournant le programmateur sur "0". Sélectionnez le nouveau programme et pressez la touche «départ» ①

Guide des programmes

Sechage electronique

Type de linge	Dégré de séchage souhaité	Charge maxi \( {}^{b} \)	Programme
Coton	très sec	6 kg	A
	sec	6 kg	B
	pré à ranger	6 kg	C(*)
	l'égèrement humide	6 kg	D
	pré à repasser	6 kg	E(*)
	pré à repasser en machine	6 kg	F
Synthétiques	très sec	3 kg	G
	pré à ranger	3 kg	H(*)
	pré à repasser	3 kg	J
Grenouillères	Spécial bébé	1 kg (10 grenouillères)	K
Vestons, pantalon, vêtements, jupes.	Rafraîchir L	1 - 4 vêtements	L

(*) Suivant nomes CEI 1121.
Le programme "K" (spéciabébe) est un programme à utiliser pour le séchage des grenouillères.
Le programme "L" a ete concu pour nettoer et raiaichir a la maison, dans votre sche-linge, les articles portant le label "Rafiaichir" ou "laver a la main".

Sechage chronométrique ①

Type de linge Durée	de séchage Charge maxi	(1)	Position duprogrammateur
Coton	90 min	6 kg	90'
Coton	60 min	6 kg	60'
Synthétiques	30 min	3 kg	30'

(1) En aucun cas, le tambour ne doit etre rempli en totalite (exclure par exemple les grandes couettes).
La durée du séchage est variable selon:
-la nature du linge
- l'importance de la charge
- l'intensité de l'essorage
- la degré de séchage souhaité

Refroidissement

Ce programme peut etre utilise a toutes autres fins que le sechage du linge: pour eliminer une odeur trop prononcée, antimites par exemple, ou par rafraichir le linge.

Charge

Il est souvent difficile d'estimer le poids des articles à secher. C'est pourquoi nous vous conseillons de remplir le tambour:

• en totalité mais sans pression excessive, pour le linge en coton, lin, métis;
• à moitié de son volume pour les cotons traités et les fibres synthétiques;
  au tiers environ de son volume pour les articles tres fragiles.

i Guide de séchage

• Ne surchargez pas le tambour de votre sèche-linge (6 kg de linge de coton sec ou 3 kg de linge synthétique sec max.). Pour les articles particulièrement fragiles, il est recommendé de réduire encore la charge. Une surcharge du tambour prolongerait anormalement le temps de séchage et pourrait être cause du froissement du linge.

Nous vous donnons à titre indicatif les poids moyens des pieces les plus communes:

Drap 700-1000 g

Nappe 400-500 g

Torchon 70-120 g

Serviette 50-100 g

Serviette-eponge 150-250 g

Peignoir 1000-1500 g

Chemise d'homme 200-300 g

Taie d'oreiller 100-200 g

Pyjama 400-500 g

Chemise de nuit 200-250 g

Important:

• Ne faites jamais sécher en machine:
• les lainages, les soieries et les voilages, les articles en chlorofibres (Thermolactyl etc....).
• les matieres caoutchoutes, les tissus plastifiés et les articles ouatinés (anoraks, couettes etc...)
• les articles ayant eté precedemment nettoyés avec des produits inflammables
• les tissus ayant tendance a s'effilocher.
• Conformez-vous scruplueusement aux étiquettes d'entretien de votre linge et assurez-vous que l'article peut être séché en machine.
  Séchage en tambour permis
  Sechage en tambour a haute température
  Sechage en tambour a températe modérée
  Séchage en tambour interdit
• Fermez les boutons pression et les fermétures à glissière et recousez les boutons si nécessaire.
  Veillez a nouver les ceintures et les rubans des vêtements avant de les introduire dans le tambour.
• Vous obtiennent un séchage homogène si vous prenez la précaution de trier chaque catégorie de linge selon son épaisleur, par exemple séchez séparément les tissus–épanges.
• Sèchez un par un les articles tels que housses de couette, draps, draps housseafin d'éviter qu'ils ne

s'enroulent et forment des noeuds.

• Retournez sur l'envers les articles molletonnés et pelucheux, ainsi que les poches de pantalon alif d'évitier les épaisseurs longues à secher.
• Tout le binge à secher doit être essore avant de procéder au séchage.
• Evitez de secher le linge trop longtemps: vous economiserez de l'énergie et éviterez également la formation de faux plis dans le linge.
• L'adjonction d'assouplissant au dernier rincege (en lave-linge) peut de réduire l'électricité statique sur le linge.
• Choisissez, pour les tissus en coton écais, un temps de séchage qui rend le linge prét au repassage (c'est-à-dire imprégné de l'humidité que requiert un repassage immédiat). Si le repassage ne peut pas se faire immédiatement, enroulez le linge pour obtenir un degré d'humidité uniforme.
• Les articles tissés ont tendance à rétrécir. Un séchage excessif renforce cet effet. Il faut, par consécut, sélectionner une durée de séchage très courte pour ces textiles. Nous vous recommendons de tener compte des possibités de rétrécissement de ces textiles lors de nouvelles acquisitions.
• Si le ginge avait été encore humide à la fin du séchage, affichez un temps supplémentaire d'au moins 30 minutes.
• Nous vous déconseillons d'ouvrir le hublot en cours de sechage pour contröler le degré d'humidité de sous linge. En effet, les articles sont chauds et doivent au contact une impression d'humidité, même si le linge est sec. Il est préféable d'attendre la fin du cycle de sechage et le refroidissement du linge avant d'ouvrir le hublot. Prolongez alors l'opération de sechage si nécessaire.

Entretien et nettoyage

Débranche l'appareil avant toute opération d'entretien.

Nettoyage extérieur

Utilissez de l'eau savonneuse. Rincez et sechez soignement.

Important: N'utilise jamais de produits abrasifs ou caustiques.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte pour enlever d'eventuelles peluches des joints autour du filtr. Un nettoyage soigneux est indispensable pour un séchage correct.

Nettoyage des filtres

Situés à l'intérieur de la porte et dans l'ouverture du hublot, les filtres doivent être nettoyés après chaque utilisation à l'aide d'un chiffon humide avant de sortir le linge.

Le difficile à l'intérieur de la porte doit être enlevé pour pouvoir le nettoyer. À cet effet, tirez sur la poignée vers le haut.

La quantité de peluches recueillies ne doit pas vous inquieter, elle est due à une Usure normale du linge et non à un mauvais fonctionnement de l'appareil.

Un frêttement des fibres et du tissu se produit pendant l'utilisation et le lavage du linge provoquant une formation de peluches. Si le séchage du linge est effectué sur un séchoir ou un fil ces peluches s'envolant, tandis qu'à l'intérieur du séche-linge elles s'accumulent et se gonflent fortement sous l'action du séchage.

Si une légère couche blanchâtre due aux résidus de dessive dans le linge, se forme sur les filtres, ceux-ci doivent être nettoyés à l'eau chaude à l'aide d'une brosse. En ce cas, enlevez aussi le filtre situé dans l'ouverture du hublot comme indiquedans le croquis. Il peut être remis en place la languette tournée à gauche ou à droite.

N'utilise jamais votre sèche-linge sans filtres.

Nettoyage du condenseur d'air

Nettoyez le condenseur d'air de temps en temps.
Lors d'un employe fréquent du seche-linge, effectuez cette opération 3 à 4 fois par an.

Le condenseur d'air est situé à la partie avant, en bas, derrière un portillon. Pour ouvir ce dernier, pressez la touche se trouvant à l'intérieur, comme indiqué dans le croquis.

Pendant ou à la fin du cycle de séchage, il est normal de couver de l'eau sur le plan d'introduction du condensateur.

Pour pouvoir sortir le condenseur, tournez d'abord les deux butées rouges vers le bas et après retirez le condenseur en le saississant par sa piogée.

Nettoyez le condenseur avec une Brosse et rincez eventuellesment comme indiqued sur la figure.

Nettoyez aussi l'exterieur du condenseur d'air et le cas échéant, enlevez également les peluches. Nettoyez le joint autour du condenseur à l'avant et à l'arrière ainsi que le joint à la partie interieure du portillon à l'aide d'un chiffon humide.

Important!

N'utilize jamais d'objets pointus pour le nettoyage du condenseur, vous risqueriez de l'endommager. Remettez le condenseur à sa place, tournez les deux butées vers le haut et fermez le portillon.

Ne faites jamais fonctionner l'appareil sans condenseur d'air.

Vidange du bac d'eau de condensation

Videz le bac d'eau de condensation de maniere a obtaining un séchage correct du linge au cours du séchage suivant (I'eau extraite du linge pendant le séchage se condense à l'intérieur du sèche-linge et est recupérée dans le bac d'eau de condensation).

Levoyant 'bac plein' allumé vous rappelle cette opération.

Pour cela, tirez le bac, returnez-le, videz l'eau et remettez-le en place enPNRANT SOIN de bien I'engager au fond de son logement.

Appuyez à nouveau sur la touche depuis pour faire continuer le programme, si vous avez vide le

bac en cours de programme suite à l'allumage du voyant"bac plein

Si la vidange du bac d'eau de condensation n'est pas regulierement faite, le voyant correspondant s allume en cours de programme et celui-ci s'interrrompt automatiquement.

Un signal acoustique retentit pendant 1 minute.

Remarque: L'eau de condensation récapurée peut s'utiliser dans un fer à repasser à vapeur. Effectuez alors le filtrage de cette eau (par exemple dans un filtré à café).

Nettoyage de la grille d'aspiration

Enlevez les peluches et la poussiere sur la grille posterieure à l'aide d'un aspirateur.

Nettoyage du tambour

Quand le linge n'atteint pas le degré de séchage voulu, à savoir quand le linge est soit trop sec soit encore trop humide, nous conseillons de nettoyer l'intérieur du tambour avec un chiffon imbibé de vinaigre. Cela permettra d'éliminer la légère patine qui se forme dans le tambour, causée par les restes de dessive et des événuels produits assoupissants utilisés durant le lavage et par le calcaire contenu dans l'eau, qui empêche les sondes de tester le degré correct de séchage.

En cas d'anomalie defonctionnement

Nous you recommendons vivement de faire les ✓érifications suivantes sur votre apparéil avant d'appeler或者其他 service après-vente. Il se peut que le problème soit simple et que vous puissiez y remedier vous-même.

Si après avoir vérifié ces différents points l'anomalie

persiste,contactezvotreservicapres-vente.

Important!

Si levoyant "fin" clignote et des signaux sonores

retentissent, debranchez l'appareil et appelez le

Service après-vente.

Anomalie Causes possibles

• Le sèche-linge ne démarre pas:	• Porte et/ou portillon mal fermés • Appareil non branché • Mauvais état du fusible au compteur • Coupure de courant • Touche départ non enclenchée ◊ • Programme de séchage pas affché ou pas affché correctement • Bac d'eau de condensation plein ou pas correctement positionné. Le programme commence également mais au bout de 3 minutes il s'arrête et levoyant "bac plein" s'allume.
• Le résultat de séchage n'est pas satisfaisant:	• Le programme可以选择 ne convient pas au linge • Le degré ou le temps de séchage est insuffisant • Le linge n'a pas été suffisamment essoré après le lavage • Les filtres sont obstrués • Le condenseur n'a pas été nettoyé • Le bac d'eau de condensation est plein • Le tambour est surcharge • Vous avez enclenché la touche de séchage spécifique • Le sèche-linge n'a pas été installé correctement

ServiceAprès-Venté

En cas d'anomalie de fonctionnement, le vendeur de toute apparéil est le premier habilité à intervenir. A défaut (déménagement de cette part, fermeturation du magasin où vous avons effectué l'achat ...), veillez consulter le Centre Contact Consommateurs.

En cas d'intervention sur toute apparéil, exigez du Service Àprous-Vente les Pièces de Rechange certifiées Constructeur.

En appelant un ServiceAprès-Vente,indiquez-lui le modele,le numero de produit et le numero de sériede l'appareil.Ces indications figurent sur la plaque signaletique située sur la partie avant, en bas.

Garantie

Conformément à la Législation en vigueur,Vote Vendeur est tenu, lors de l'acte d'achat de votre apparéil,de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entiere initiative et responsabilité,Vote Vendeur repondra a toutes vos questions concernant I'achat de toute apparil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

\section*{Caracteristiques techniques}

Dimensions: Hauteur 85 cm	Largeur 60 cm Profondeur 58 cm
Puisance de branchement: 230 V/50 Hz Puisance totale absorbee: 2400 W Fusible: 16 A	50 Hz
Capacité de séchage: Coton, lin 6	kg Synthétiques 3 kg
Consommations: Coton, lin	Coton, lin} essorés à 3,8 800 tr/min. Synthétiques (essorés à 650 tr/min.)	kWh (6 kg prêt à ranger) 3,30 kWh (6 kg prêt à repasser) 1,6 kWh (3 kg prêt à ranger)

Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatible Electromagnétique) et modifications successives.

Réglage de la conductibilité

L'eau, selon les zones géographiques, contient en quantité variable des seis calcaires et mineraux qui changent la valeur de la conductibilité.

Des variations importantes de la conductibilité, par rapport aux valeurs affichées par l'usine, pouraient légarement influencer l'humidité résiduelle à la fin du séchage.

Votre seche-linge permet de regler la sensibilite du capteur conductimétrique sur la base de la valeur de la conductibilité de l'eau au moyen de la procédure suivante:

Pour acceder à la modalité de réglage:

Mettre l'appareil sous tension en tournant le sélecteur. Dans la modalité de selection, appuyer en même temps sur les touches 1 et 3.

Maintenir appuyées les touches jusqu'à ce que les voyants situés au-dessus des touches clignotent et qu'une de ces voyageurs «fin», «refroidissement» et «sechage» s'allument.

Pour modifier la valeur de conductibilité:

Appuyer en sequence sur la touche "depart/pause": le degré de conductibilité est signalé par l'allumage des voyants de phase dans différentes combinaisons.

Normalement, l'appareil est regle à l'usine sur le

LED allumée	Dégré de conductibilité	Valeur indicative μS/cm
fin	Faible < 300
refroidissement	Moyen 300 - 600
séchage	Élevé > 600

niveau le plus haut; certains modèles pourraient cependant être configurés de façon différente.

Pour mémoriser le réglage:

Appuyer en même temps sur les touches 1 et 3;
Maintenir appuyées les touches jusqu'à ce que les voyants situés au-dessus des touches arrêtent de clignoter et que l'vertisseur émette un son.

Installation

Attention!

Débridage

Enlevez le sachet en polyéthylène de la partie supérieure à l'intérieur du tambour avec le rembourse en polystyrene avant d'utiliser l'appareil pour la première fois.

Si I'apparell doit etre deplacé par la suite, il devra etre transporte verticalement.

Emplacement

N'installez pas l'appareil dans un endroit où sont placés ou stockés des produits inflammables ou des produits pouvant creer des vapeurs inflammables. Il y a un risque d'explosion, d'incendie.

L'installation de votre apparéil nécessite un local convenabilité aéré.

Pour que l'apparéel fonctionne dans les mêlures conditions, il est indispensable de la mesure parfaitement de niveau (emploi d'un niveau à bulle) en agissant sur les quatre pieds régiables.

Un fonctionnement correct exige une arrivée d'air exemple de poussière, ainsi qu'une évacuation de l'air chaud à travers les fentes d'éraison situées à l'avant, en bas, dans le socle du séche-linge.

Ne demontez pas les pieds, ne limite pas la circulation de l'air au sol par des taps à longs polls, des moulures, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au bon fonctionnement du moteur ou risquerais de l'endommager.

Remarque:

Pendant le fonctionnement du sèche-linge, la température ambiente ne doit pas être inférieure à +5°C ou supérieure à +35°C pour ne pas compromètre le bon fonctionnement de l'appareil.

L'air doit pouvoir circérer librement à l'année de l'appareil. Les grilles d'aspiration ne doivent pas'être obstruées.

Raccordement électrique

Ce sèche-linge ne peut être branché qu'en 230V/50 Hz, 16 A.

Verifiez que le compteur et les fusibles peuvent supporter l'intensité absorbée par l'appareil (2.4 kW), en tenant compte des autres apparéils

electriques branchés.

Utilissez un socle de prise de courant responsable une borne de mise à la terre qui doit être obligatoirement raccordée conformément aux normes en vigueur.

L'appareil ne doit pas etre raccorde a l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Notre responsabilité ne saurait etre
engagée en cas d'incident ou d'accident
provoque par une mise a la terre
defectueuse ou inexistante.
Le remplacement eventuel du cable
d'alimentation ne devra etre effectue que
par voitre service après-vente.

Important!

Le cable d'alimentation doit être facilement accessible après l'installation de l'appareil.

Installation en colonne

Ce sèche-linge peut être installé en colonne sur certains lave-linge de notre marque à chargement frontal ayant une profondeur du couverte entre 48 et 60 cm. La fixation de ces deux-appareils s'effectue à l'aide du kit vendu sur demande. Ce kit est à commander auprès de votre revende. Les instructions de montage se trouvent dans l'emballage.

Important!

Si I'appareil est posé sur un cote ou couche pour permettre I'application du kit, après I'avoir instalé sur la lave linge attendez, au moins 24 heures avant de lemettre en marche.

Kit de vidange de I'eau de condensation

Votre apparéil est livré avec un kit spécial qui permet de vidanger directement dans l'évier l'eau de condensation qui se forme pendant chaque cycle de séchage.

Suivez attentivement les instructions qui se trouvent dans le kit

Reversibilité de la porte

Si nécessaire, le sens d'ouverture de la porte peut etre changé de droite a gauche.

Cette opération ne doit être effectuee que par un technicien qualifie.

Pour ce faire adressé-z-vous au service après-vente le plus proche de votre domicile.

Electrolux Home Products France S.A.S. au capital de 67 500 000 - 552 042 285 RCS SENLIS

ARTHUR MARTIN ELECTROLUX

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilègié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au besoin vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision a vos sollicitations concernant l'eventail de nos gâmes de produits et vous apporte des infos pour vous aider dans votrechioin en fonction de vos propres besoin.

APRES L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction a l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.

A bientot!

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

BP 50142-60307 SENLIS CEDEX Tel. : [phone] (0,15€ TTC/mn) Fax: [phone] e-mail: [e-mail] Permanence téléphonique du lundi au vendredi

Pour toute question technique: Centre Contact Consommateurs BP 20139-60307 SENLIS CEDEX Tel.:[phone] (0,34€ TTC/mn) Fax:[phone] e-mail: [e-mail] Permanence telephonique du lundi au vendredi

125981250

Le Groupe Electrolux est le premier fabriciander moniel d'apparilis domessiques, d'entretrement et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (lesquels refigiraites, coumiques, lave-linge, aspirateurs, tononouines, tendues a gazon) sont vendus chaque année pour un montant d'éventage 14 milliers d'Eures dans plus de 150pxa travers la monde.
