Caractéristiques techniques	Type de cuisinière : Cuisinière à gaz
Dimensions	Largeur : 60 cm, Profondeur : 60 cm, Hauteur : 85 cm
Nombre de foyers	4 foyers à gaz
Type de four	Four à gaz
Capacité du four	65 litres
Utilisation	Idéale pour la cuisson de plats variés, réglage de la température précis.
Maintenance	Nettoyage régulier des grilles et des foyers, vérification des tuyaux de gaz.
Sécurité	Système de sécurité pour éviter les fuites de gaz, allumage électronique.
Informations générales	Garantie de 2 ans, conformité aux normes de sécurité en vigueur.

FOIRE AUX QUESTIONS - UST55101NCA CALIFORNIA

Comment puis-je allumer ma cuisinière California UST55101NCA ?

Pour allumer la cuisinière, tournez le bouton de réglage de la chaleur sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert et que la cuisinière est correctement branchée.

Que faire si la flamme de ma cuisinière est trop faible ?

Si la flamme est trop faible, vérifiez que le régulateur de gaz est correctement réglé. Nettoyez également les brûleurs pour éliminer toute obstruction.

Comment nettoyer les brûleurs de ma cuisinière ?

Pour nettoyer les brûleurs, retirez-les délicatement et lavez-les avec de l'eau chaude savonneuse. Utilisez une brosse douce pour éliminer les résidus et rincez-les bien avant de les remettre en place.

Ma cuisinière ne chauffe pas, que faire ?

Vérifiez que la cuisinière est correctement alimentée en électricité et que le gaz est ouvert. Si le problème persiste, consultez le manuel d'utilisation ou contactez le service client.

Comment régler la température de cuisson sur ma cuisinière ?

Pour régler la température, tournez simplement le bouton correspondant au brûleur que vous utilisez. Les niveaux de chaleur sont généralement indiqués sur le tableau de bord.

Est-il possible de remplacer les pièces de ma cuisinière ?

Oui, il est possible de remplacer certaines pièces de la cuisinière. Contactez le service client de California pour obtenir les pièces de rechange appropriées.

Comment éviter les fuites de gaz ?

Vérifiez régulièrement les connexions et les tuyaux de gaz pour déceler d'éventuelles fuites. Si vous sentez une odeur de gaz, éteignez immédiatement la cuisinière et aérez la pièce.

Quelle est la garantie de ma cuisinière California UST55101NCA ?

La cuisinière est généralement couverte par une garantie de 2 ans. Pour des informations spécifiques, veuillez consulter le manuel d'utilisation ou contacter le service client.

MODE D'EMPLOI UST55101NCA CALIFORNIA

NOUVEAUTE ! Sécurité Flamme suivant la nouvelle Directive Européenne : Les brûleurs de cet appareil sont équipés d’un dispositif de sécurité flamme. Après allumage il est impératif de maintenir la manette de commande enfoncée pendant 8 secondes environ avant de la lâcher.- 1 -- 1 -

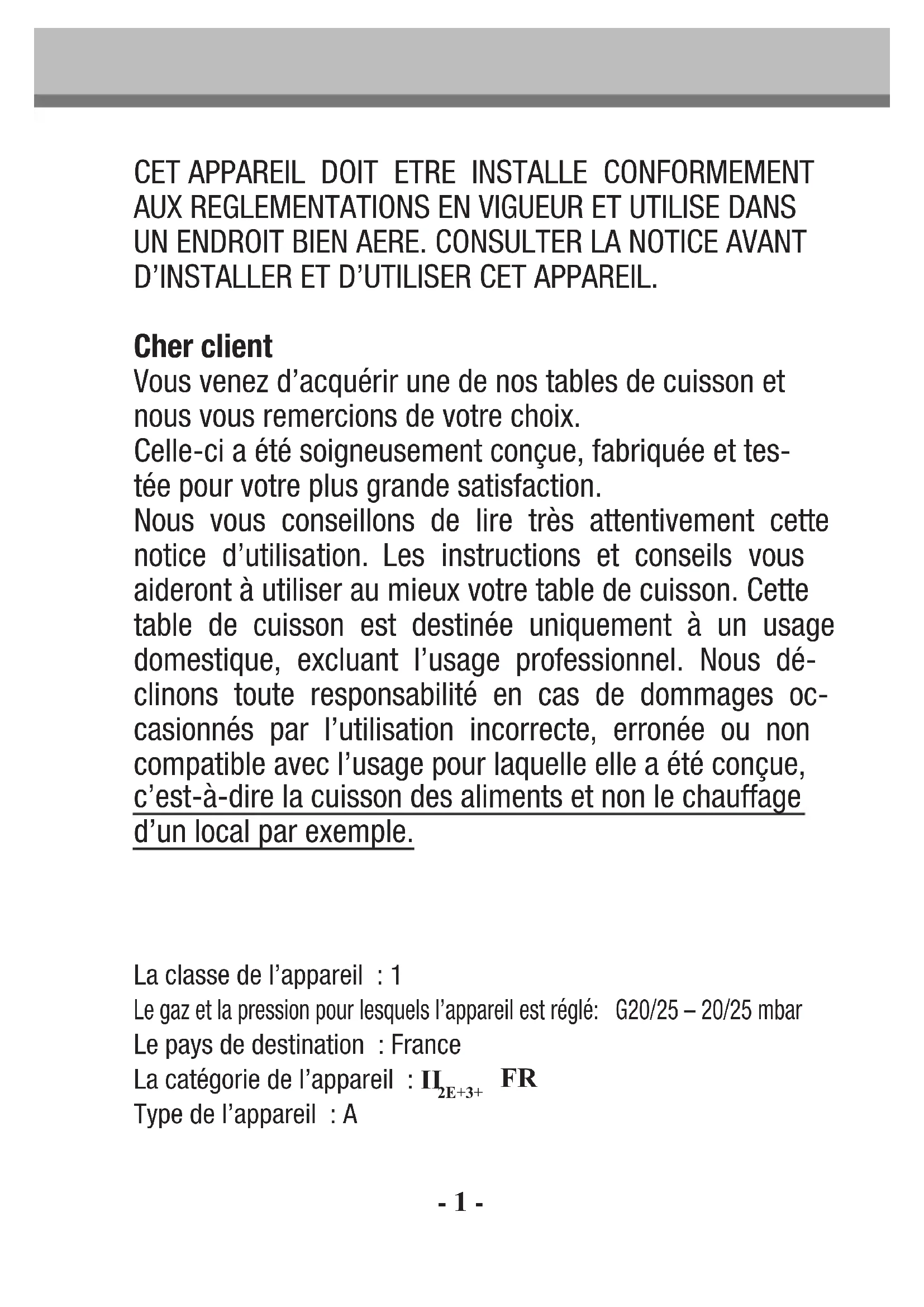

CET APPAREIL DOIT ETRE INSTALLE CONFORMEMENT

AUX REGLEMENTATIONS EN VIGUEUR ET UTILISE DANS UN ENDROIT BIEN AERE. CONSULTER LA NOTICE AVANT D’INSTALLER ET D’UTILISER CET APPAREIL. Cher client Vous venez d’acquérir une de nos tables de cuisson et nous vous remercions de votre choix. Celle-ci a été soigneusement conçue, fabriquée et tes- tée pour votre plus grande satisfaction. Nous vous conseillons de lire très attentivement cette notice d’utilisation. Les instructions et conseils vous aideront à utiliser au mieux votre table de cuisson. Cette table de cuisson est destinée uniquement à un usage domestique, excluant l’usage professionnel. Nous dé- clinons toute responsabilité en cas de dommages oc- casionnés par l’utilisation incorrecte, erronée ou non compatible avec l’usage pour laquelle elle a été conçue, c’est-à-dire la cuisson des aliments et non le chauffage d’un local par exemple. La classe de l’appareil : 1 Le gaz et la pression pour lesquels l’appareil est réglé: G20/25 – 20/25 mbar Le pays de destination : France La catégorie de l’appareil : II 2E+3+

Type de l’appareil : A- 2 -

DESCRIPTION 7 INSTALLATION 8 Déballage 8 Installation et branchement gaz 9 Mise en place des brûleurs 12 Changement des injecteurs 12 Mise à niveau 16

SPECIFICATIONS TECHNIQUES 25- 2 -

1 - Les conditions de branchement sont indiquées sur la

plaque signalétique.

2 - Cette cuisinière doit être installée par un technicien

qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce ma- nuel avant la première installation.

3 - IMPORTANT : L’installation doit être effectuée suivants

les instructions indiquées dans cette notice. Une installa- tion incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabi- lité en cas d’installation ne respectant pas les règles en vigueur.

4 - Ne vérifiez jamais l’étanchéité du tuyau d’arrivée de

gaz à l’aide d’une flamme.

5 - Retirez toutes traces d’emballage avant d’utiliser la

cuisinière. Les emballages devront être éliminés dans le cadre du tri sélectif. 6 – Votre cuisinière doit être parfaitement de niveau et bien positionnée sur ses 4 pieds. 7 – Si la cuisinière est placée sur un socle, des dispositions doivent être prises pour éviter que l’appareil ne glisse du socle.

8 - Cet appareil n’est pas relié à un système d’évacuation

des produits de la combustion. Lisez attentivement tous les conseils importants de sécurité et les précautions d’emploi avant d’utiliser votre appareil.- 4 -

Veillez à assurer une bonne aération et ventilation de la pièce dans laquelle l’appareil se trouve, par ouverture d’une fenêtre, d’une porte et/ou l’utilisation d’une hotte électrique adéquate. Il faut assurer un débit de ventilation au minimum de 20m3/h.

9 - L’utilisation d’un appareil de cuisson au gaz provo-

que de la chaleur et de la vapeur dans la pièce dans la- quelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d’une ventilation naturelle ou hotte électrique. L’utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mé- canique si elle existe)). 10 –MISE EN GARDE : En cours de fonctionnement la vitre de la porte du four devient chaude. Il est vivement recom- mandé de tenir les enfants éloignés de l’appareil.

11 - Si par accident, un des brûleurs s’éteint, mettez l’in-

dex de la manette correspondante sur la position de fer- meture. Attendez au moins une minute avant de rallumer le brûleur.

12 - MISE EN GARDE : Danger de feu ! Ne posez rien sur le

plan de cuisson et à l’intérieur du four pour ranger.

13 - Ne rangez jamais à l’intérieur du four ou près des

brûleurs des aérosols, des produits inflammables, tels que du papier, du plastique ou du tissu.

14 - Cuisson sans surveillance avec huile ou graisse peut

être dangereux et peut causer un feu. Ne jamais essayer d’éteindre un feu avec de l’eau. Arrêter le fonctionnement de l’appareil et couvrir les flammes, par exemple avec une- 4 -

couverture ou un couvercle. 15 -MISE EN GARDE : Lors de l’utilisation l’appareil de- vient chaud. Faire attention de ne pas toucher les éléments chauffants (à l’intérieur du four et sur le plan de cuisson). Si les enfants de moins de 8 ans d’âge ne sont pas sur- veillés en permanence, ils doivent être tenus à distance.

16 - Surveillez votre appareil en cours de fonctionnement

pour éviter tout risque d’incident.

17- Cet appareil n’est pas prévu pour être utilisé par des

18- Cet appareil n’est pas prévu pour être utilisé par des

personnes dont les capacités physiques, sensorielles ou mentales sont réduites, des enfants qui ont plus de 8 ans ou des personnes dénuées d’expérience ou de connais- sance, sauf s’ils (ou elles) ont pu bénéficier, par l’intermé- diaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utili- sation de l’appareil et d’informations sur les dangers. Le nettoyage et l’entretien de cet appareil ne doivent pas être effectués par des enfants sans surveillance. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

19 - La grille du four doit être placée bien à l’horizontale

sur les gradins qui se trouvent dans le four et au niveau souhaité. Faire attention en sortant la grille du four car aucun mécanisme d’arrêt n’est prévu.

20 - Ne pas utiliser des produits d’entretien abrasif ou de

grattoir métallique dur pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l’éclate- ment du verre. 21 – Ne pas utiliser d’appareil de nettoyage à la vapeur.- 6 -

22 – Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. 23 – Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour les traiter. Ren- seignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.- 6 -

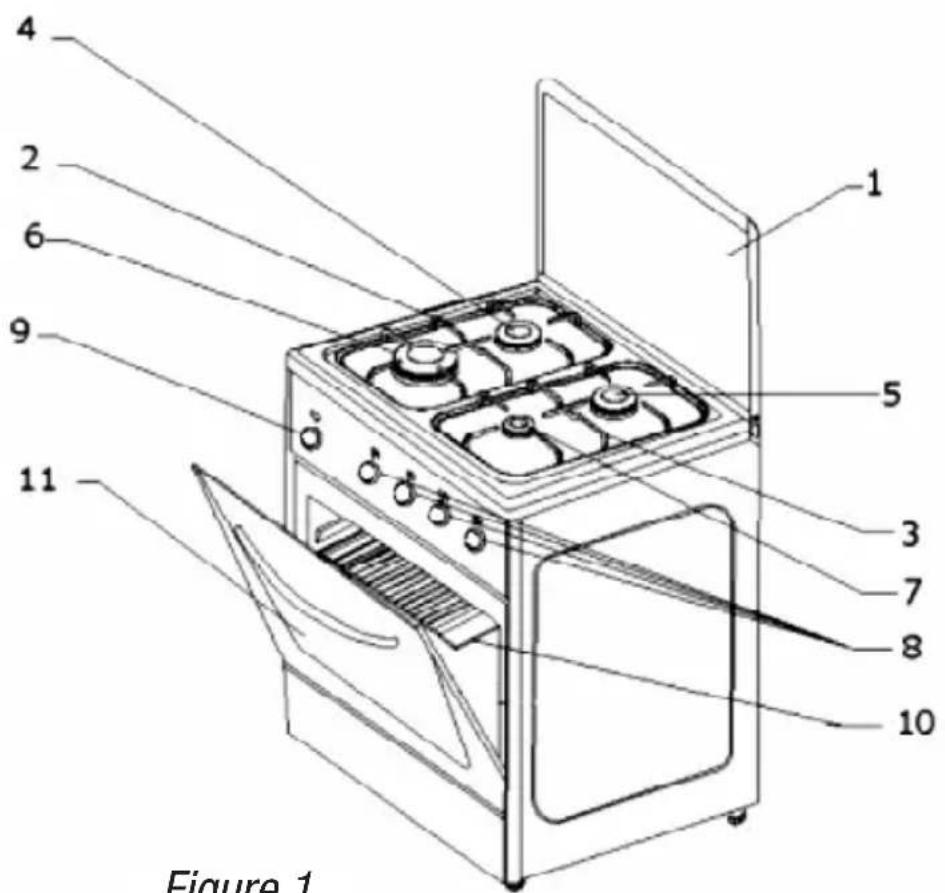

1 – Couvercle 2 – Grille gauche 3 – Grille droite 4 – Brûleur gaz semi rapide 5 – Brûleur gaz semi rapide 6 – Brûleur gaz rapide 7 – Brûleur gaz auxiliaire 8 – Manettes brûleur gaz 9 – Manette four gaz 10 – Grille 11 – Porte du four Figure 1- 8 -

INSTALLATION Cet appareil doit être installé et branché par un technicien ou une personne qualifié suivant les normes en vigueur. La non observation de cette règle annule la garantie et le fabricant décline toute responsabilité des conséquences. DEBALLAGE Mettez la cuisinière le plus près possible de l’en- droit où elle sera installée et déballez-la. Les éléments de l’emballage devront être élimi- nés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants. IMPORTANT : l’installation doit être effectuée suivant les instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toutes responsabilités en cas d’installation ne respectant pas les règles en vigueur.- 8 -

Avant l’installation, assurez-vous que les condi- tions de distribution de gaz (nature et pression du gaz) et les réglages de l’appareil sont compa- tibles.

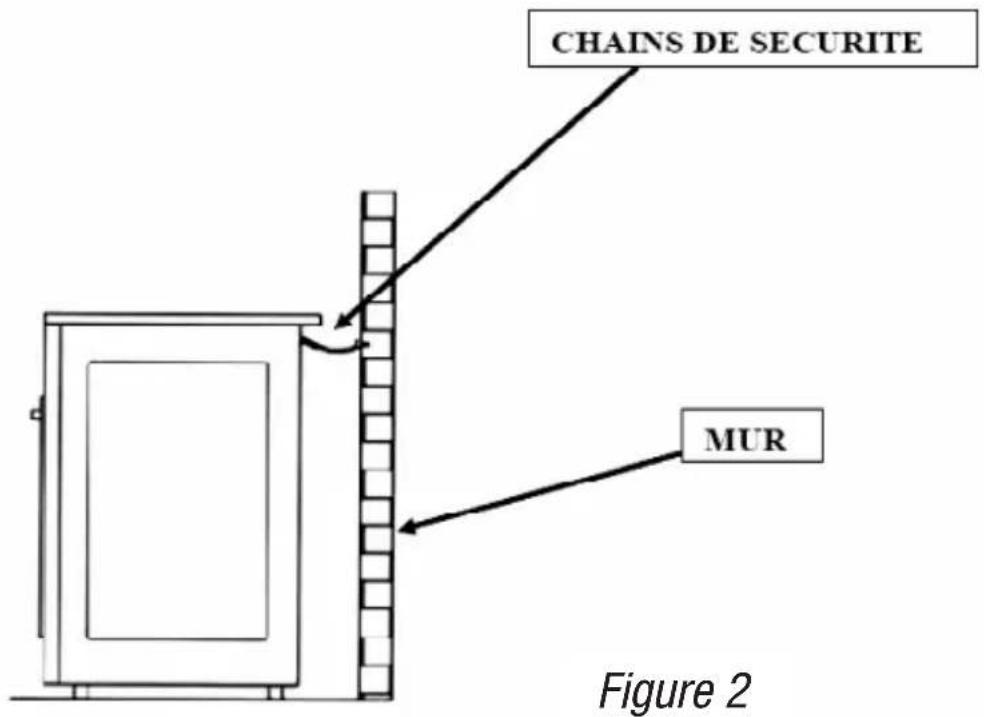

1) La distance entre l’appareil et les murs ou les

meubles adjacents doit être comme suit : a) La distance en hauteur séparant la cuisi- nière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750mm. b) La distance entre les parois latérales de la cuisinière et les murs doit être au moins de 20 mm c) La distance entre l’arrière de l’appareil et le mur arrière doit être au moins de 20mm.

3) Le raccordement au gaz doit être réalisé en

utilisant un tuyau flexible avec embout mé- canique (TEFM) conforme aux normes NF en vigueur. Les instructions de la notice, du tuyau flexible avec embout mécanique (TFEM), doivent être scrupuleusement respectées. Note pour le branchement GPL (bouteille) : En tout cas si votre technicien opte pour un bran- chement avec un embout (non fourni avec cet appareil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d’étanchéité conforme NF Figure 2- 10 -

(non fourni avec cet appareil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l’embout au moyen d’un collier afin d’assurer une étanchéité parfaite. (Le raccordement au gaz naturel doit être obli- gatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)

4) En aucun cas le tuyau d’alimentation ne doit

passer derrière le four, ni être en contact avec les parois adjacentes. Après que le raccordement ait été effectué, il faut en vérifier l’étanchéité (ne ja- mais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne doit apparaitre. S’il y a des bulles, il convient de vérifier le serrage de l’embout ainsi que l’état du joint.

5) La longueur du tuyau d’alimentation ne doit

pas être inférieure à 50cm et ne doit pas être su- périeure à 200cm. Veillez à ce que le tuyau d’ali- mentation ne touche pas les parties chaudes de l’appareil et tout autre obstacle qui peut l’endom- mager. Veillez aussi à ce que le tuyau d’alimen- tation ne soit pas placé de façon qu’il puisse être touché, coincé ou tiré par un élément amovible (ex. tiroir) ou par des objets qui peuvent être pla- cés à la proximité.- 12 -

6) Le raccordement de cet appareil se trouve à

droite. Si le raccordement à gauche est souhaité, le fabricant pourra fournir sur commande l’ac- cessoire nécessaire.

Cette cuisinière s’adapte aux différents types de gaz en remplaçant les injecteurs. Cette intervention doit être effectuée par un tech- nicien qualifié. Si le remplacement n’est pas fait correctement, la garantie ne sera pas validée et le fabricant ne sera pas responsable des consé- quences. Figure 3- 12 -

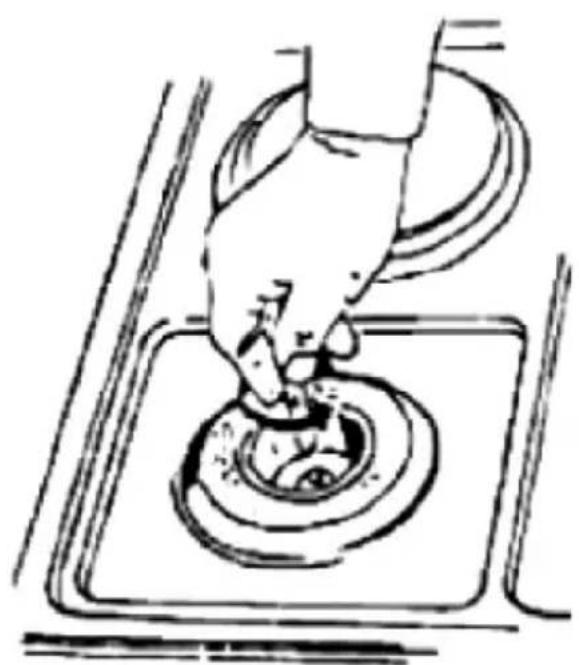

Utilisez les injecteurs fournis avec la cuisinière. Tableau des concordances (pour les injecteurs) a) Changement des injecteurs de brûleurs du plan de cuisson (Fig.4) Dévissez l’injecteur et remplacez-le par le nou- veau (voir tableau de concordances ci-après). Procédez de même pour les autres brûleurs. Figure 4- 14 -

b) Changement de l’injecteur du brûleur du four (Figures 5.6.7 et 8) Enlevez la tôle inférieure du four. Dévissez la vis (rep « a ») en maintenant le brûleur du four en place et sortez-le complètement. Dévissez l’injecteur situé à la partie inférieure ar- rière du four et remplacez-le par le nouveau (voir tableau des concordances). Replacez le brûleur dans le four et remettez-le avec la vis (rep « a »). Remettez la tôle inférieure du four.

Cette opération doit être faite par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». A l’aide d’un tournevis très fin, réglez la hauteur de la flamme- 14 -

en tournant la vis de by-pass (qui se trouve sur le corps du robinet) à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : al- lumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s’éteindre. Si elle s’éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs. Attention: La vis de by-pass doit être serrée à fond pour le réglage de débit réduit au GPL. Après avoir changé les injecteurs collez l’étiquette (fournie avec les nouveaux injecteurs) à l’arrière de l’appareil sur l’étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz. Figure 9- 16 -

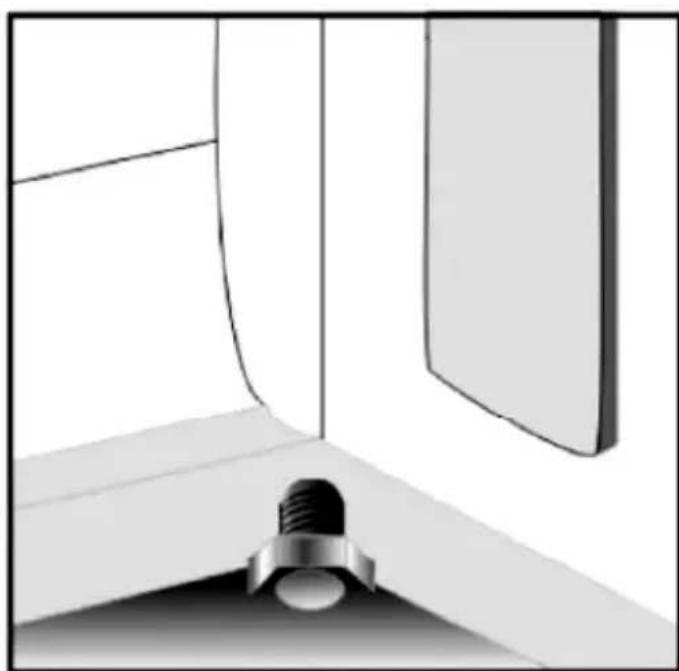

Réglage des pieds : Il est important de procéder au réglage des pieds pour que la cuisinière soit de niveau. Mettez en place la cuisinière, position- nez un niveau sur la cuisinière et régler au moyen des pieds sous la cuisinière.

AVANT LA PREMIERE UTILISATION

1) Avant la première utilisation assurez-vous

qu’il ne reste aucun matériel d’emballage sur vo- tre cuisinière. Ces emballages devront être triés séparément pour le recyclage. Figure 10- 16 -

2) Les éléments chauffants de votre four sont

recouverts d’un film protecteur qu’il faut élimi- ner avant l’emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre four. Allumez le brûleur du four conformément aux procédures de cette notice (voir chapitre UTILI- SATION DU FOUR GAZ). Laissez fonctionner le four pendant 15 à 20 mi- nutes. Eteignez le four et laissez-le refroidir.

UTILISATION DES BRULEURS GAZ

3 différents types de brûleurs équipent votre cui- sinière. Pour obtenir une performance maximale des brûleurs utilisez des casseroles avec les dia- mètres suivants: - Brûleur rapide 22 à 28cm - Brûleur semi rapide 14 à 22cm - Brûleur auxiliaire 10 à 14cm- 18 -

MISE EN GARDE : Utilisez uniquement des ré- cipients à fond plat. Attention : La flamme du brûleur ne doit ja- mais sortir du fond de la casserole. Attention : En cas d’utilisation de récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et évitez une surchauffe au niveau du bandeau de commande. Figure 11 Figure 12- 18 -

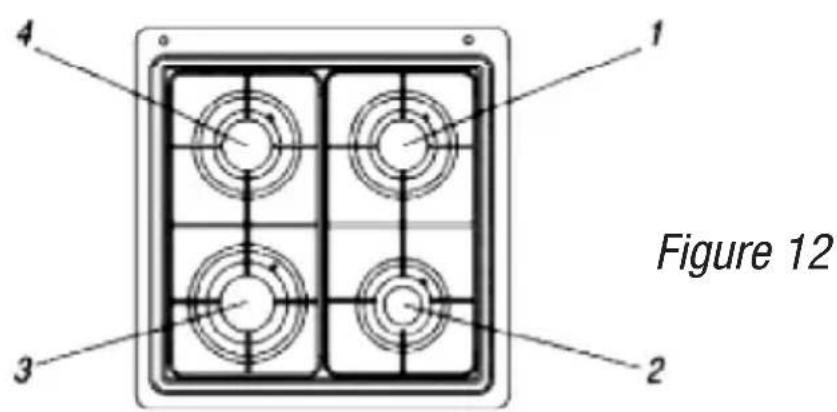

1) Brûleur Semi rapide et sa manette

2) Brûleur Auxiliaire et sa manette

3) Brûleur Rapide et sa manette

4) Brûleur Semi rapide et sa manette

5) Manette four gaz.

ATTENTION : Les brûleurs de cet appareil sont équipés d’un dispositif de sécurité flamme. Après allumage il est impératif de maintenir la manette de commande enfoncée pendant 8 secondes environ avant de la lâcher. Appuyez et tournez la manette correspondante au brûleur à utiliser, placez-la sur la position grande flamme (Figure 13). Simultanément approchez un allume-gaz (ou une allumette) à proximité du brû- leur afin de l’allumer. Maintenez la manette de commande enfoncée pendant 8 secondes environ après allumage avant de lâcher. Vous pouvez diminuer la flamme en tournant la manette vers la petite flam- me. Si le brûleur ne s’allume pas après 10 secondes ou s’il s’éteint, mettez la manette sur la position « . » et attendez quelques minutes avant de le rallumer. Pour éteindre, mettez la manette en position «

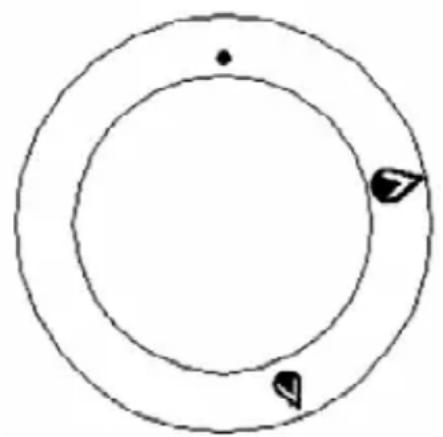

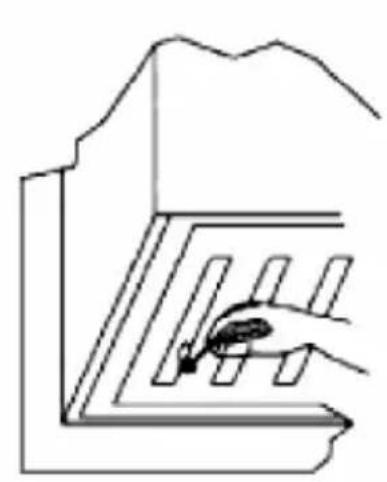

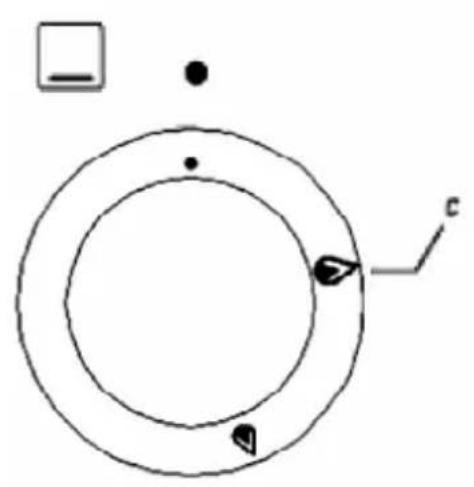

Appuyez et tournez simultanément la manette du four dans le sens inverse des aiguilles d’une montre, placez-la sur la position grande flamme (Figure 14 rep « c ») et approchez un allume-gaz (ou une allumette) au niveau du trou de la tôle inférieure prévu pour l’allumage (Figure 15). Maintenez la manette de commande enfoncée pendant 10 secondes environ après allumage. Assurez-vous que le brûleur est complètement allumé. Figure 14 Figure 15- 20 -

Si le brûleur ne s’allume pas après 10 secondes ou s’il s’éteint, mettez la manette sur la position « » et attendez quelques minutes avant de le ral- lumer. Pour éteindre le four mettez la manette en posi- tion «

ATTENTION : Les brûleurs et le four gaz de cet appareil sont équipés d’un système de sécurité flamme. S’ils s’éteignent accidentellement, l’ali- mentation de gaz sera coupée automatiquement.

NETTOYAGE ET ENTRETIEN

1 – Nettoyez la cuisinière lorsqu’elle est froide 2 – Utilisez de l’eau savonneuse tiède en ayant soin de rincer et d’essuyer avec un chiffon doux. N’utilisez jamais de produits abrasifs et corro- sifs. 3 – Faites attention de ne pas boucher les injec- teurs et les brûleurs pendant le nettoyage. 4 – La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvrez la porte, basculez les crochets de chaque charnière et tirez vers vous la porte. Au remontage, opérez de la façon inverse. 5 – Ne pas utiliser des produits d’entretien abra- sif ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la- 22 -

surface et entraîner l’éclatement du verre.

Enlèvement des appareils ména- gers usagés La directive Européenne 2002/96/ EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils mé- nagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’im- pact sur la santé humaine et l’environnement. Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée. Les consommateurs devront contacter les auto- rités locales ou leur revendeur concernant la dé- marche à suivre pour l’enlèvement de leur appa- reil.- 22 -

En cas de panne appelez le service après-vente de votre revendeur en lui indiquant, les références exactes de votre cuisinière qui se trouvent sur la plaque signalétique, et la nature de la panne. ATTENTION !! Cet appareil doit être réparé seulement par un technicien qualifié.- 24 -

Les valeurs ci-dessus sont purement indicatives. Sur la base des diffé- rentes habitudes culinaires, d’éventuelles variations seront à apporter.- 24 -

/h3.17.01.22.125.01 (Cette notice peut être disponible sous format PDF sur demande à [e-mail])
